Не женское это дело: как я ремонтировала комод и утёрла нос мужу

Виды ремонта

Операции восстановления делятся на три класса:

  • корректирование;
  • сделать ремонт;
  • полный ремонт.

Изделия нуждаются в корректировке после покупки и после полного восстановления предыдущего. А здесь подразумевается настройка механизмов, зацикливание, настройка уровней, фиксация болтающихся ручек. Бывает, что вы хотите отремонтировать комод, просто обновив приевшийся или потерявший свежесть дизайн. Затем переходят к косметической реставрации, исходя из текущего состояния и желаемого результата. Под полным ремонтом подразумевается возвращение функциональности частям мебели и замена элементов, не являющихся объектом реставрации.

Не реагируйте на провокации

Если вы столкнулись с пассивной агрессией, которая обычно выражается конкретными эмоциями, то старайтесь игнорировать и не вступать в конфликт, не поддерживайте игру и не давайте человеку возможность перейти от личной неприязни к конкретным действиям. Сведите ваше общение к минимуму, тогда он прекратит задевать и донимать вас.

Если у вас нет возможности избегать коллегу, будьте с ним подчеркнуто вежливы и максимально корректны. Будьте уверены, это подействует лучше, чем публичное выяснение отношений и взаимные упреки.

Вы можете попытаться идти на опережение и, как только возникнут первые признаки недовольства в вашу сторону, скажите коллеге, что он близко принимает все к сердцу и ему не следует донимать вас по пустякам. Так вы избежите новых нападок и дадите понять, что не собираетесь молчать, когда затрагивают вашу личность.

Как заменить роликовые направляющие на шариковые

Взаимозаменяемы стандартные шариковые и роликовые полозки. Чтобы заменить роликовые направляющие на шариковые, достаточно просто перекрутить салазки, придерживаясь  пошаговой инструкции, описанной в последнем  разделе статьи «Как установить направляющие выдвижных ящиков». При этом останутся неприкрытыми отверстия на боковинах от положения роликовых направляющих. Их можно замаскировать самоклеющимися заглушками.

Исключение – врезные полновыкатные шариковые направляющие.

Их, к сожалению, ни на что другое, с сохранением прежних габаритов короба ящика, заменить не получится. Только на аналогичную выдвижную систему. Либо перепиливать короб ящика для соблюдения тех же самых зазоров (читайте – расчет размеров ящика под шариковые и роликовые направляющие).

То же самое можно сказать об узких рельсовых направляющих. Они также являются шариковыми, но отличаются по конструкции: сами полозья значительно уже и «шарики» в ней располагаются в один ряд, а не в два. В продаже их найти вряд ли получится, обычно ими комплектуются мебельные стенки, комоды зарубежного производства.

Установка и регулировка телескопических направляющих

Здравствуйте друзья!

В любом деле есть свои нюансы и тонкости. И часто, они относятся к довольно простым (и очевидным) вещам. Тем не менее, они могут играть довольно важную роль…

Сегодня я хочу с вами поговорить о широко применяемой выдвижной фурнитуре, используемой для изготовления любой мебели.

Это – телескопические направляющие.

Их широкое применение обусловлено не только надежностью и практичностью, но и некоторыми технологическими удобствами.

Например, в установленном положении, такие направляющие можно регулировать по двум плоскостям.

При изготовлении модулей, которые содержат выдвижные ящики, часто регулировкой одного фасада не обойтись.

Можно, например, выставить одинаковые зазоры со всех его сторон во фронтальной плоскости.

Но они могут «вылезти», например, между передней гранью бока и фасадом.

В этом случае нужно регулировать положение самого выдвижного ящика. И сделать это можно только с помощью его направляющих.

Но сделав это, нужно будет опять регулировать фасад, так как первоначальные размеры отступов, естественно, изменятся.

Чтобы не заниматься такой «обезьяньей гимнастикой», нужно, для начала, правильно выставить положение ящика в коробе.

Нужно, чтобы он был установлен строго в трех плоскостях. Для этого, разумеется, сам короб должен иметь правильную геометрию.

Самый простой способ определить его правильное положение


– это приставить к боковым граням короба ровную планку, и посмотреть, одинаковы ли зазоры между ней и выдвижным ящиком.

Если они разные, то нужно с помощью направляющих их выровнять, и уже после, приступать к установке и регулировке фасадов.

Менять положение выдвижного ящика в пространстве можно как с помощью полозьев, закрепленных на нем, так и с помощью элементов этой фурнитуры, закрепленных на самом коробе.

Немного отпустив саморезы (с помощью которых они закреплены), их можно смещать, например, вверх-вниз (на них есть продольные и вертикальные регулировочные отверстия).

После чего, они фиксируются через обычные (круглые) отверстия.


В итоге, получается правильно отрегулированные ящики, на которые навешиваются фасады.

На видео, расположенном внизу, показаны общие принципы изменения положения ящиков посредством рассматриваемой нами фурнитуры.

О том, как правильно сделать карту присадки (разметка крепления направляющих), читайте в этой статье. Еще о монтаже этой фурнитуры можно прочесть в этом посте.

На этом все, до новых встреч!

Что выбрать: выдвижной ящик или сетку

Двухуровневая выдвижная сетка

Выдвижные сетки представляют собой фактически готовое решение: Вам необходимо только закрепить направляющие и установить на них сетку. В этом заключается их преимущество и недостаток. Преимущество – это легкость в установке и отсутствие необходимости в дополнительном распиле ДСП для дна. Недостаток — сетки изготавливаются только под определенный размер шкафа: 150, 200, 300, 400, 450, 500, 600, 900 и 1200 мм. Поэтому если Вам необходим нестандартный размер, то придется использовать выдвижной ящик.

Комплект выдвижного ящика

Необходимо отметить, что для небольших ящиков (до 450 мм) обычно используются двуполочные и даже трехполочные сетки. Несмотря на то, что в таких конструкциях используются только один комплект направляющих, на стоимости покупки сетки по сравнению с покупкой двух выдвижных ящиков практически не сказывается.

Комплект выдвижных ящиков обычно состоит из направляющих, боковин, держателей для задней стенки и крепления к фасаду. Также к комплекту могут прилагаться релинги и декоративные боковины, увеличивающие глубину ящика. Дно ящика и обычно задняя стенка в комплект не входят. Поэтому их придется распиливать из ДСП дополнительно под размер Вашего шкафа. Следовательно, Вы можете сделать ящик фактически под любой размер шкафа вплоть до 1 мм.

Внутрений выдвижной ящик

Кроме того, преимущество выдвижных ящиков заключается в возможности использования внутренних ящиков. В этом случае за одним фасадом «прячутся» несколько ящиков, нижний из которых зафиксирован к фасаду. Таким образом, в случае необходимости внутренние ящики могут быть дополнительно открыты, предоставляя удобный доступ сверху к содержимому.

Приметы про любовь от слепой бабы Нины

Любовные приметы и советы Слепой бабы Нины будут полезны всем. Они помогут избежать разрыва отношений, освежить их или привлечь в свою жизнь нового партнёра.

Ясновидящая советует любовные обряды:

  • Если девушка скучает и хочет видеть своего молодого человека, пусть стукнет три раза веником о порог и назовет его имя, а после уберёт предмет в уголок.
  • При охлаждении чувств в отношениях, покупайте в пятницу утром пачку соли и положите ее на 3 дня под кровать. После, разделив на две части пачку, одну уберите в закрытый сосуд и применяйте когда готовите еду себе и мужчине. Другую рассыпьте по углам комнат и под спальное ложе.

На прощание с любимым в длинную дорогу, провожая, сразу уходите не смотря вослед. В ином случае уезжающий будет мучится и сильно тосковать.

Одиноким женщина баба Нина не советует:

  • накалывать хлеб вилкой, иначе это сулит одиночество;
  • покупать и использовать зонт чёрного цвета;
  • заводить кота в доме — к долгим поискам второй половинки.

Примеченная мудрость  в советах и простых ритуалах про любовь — верный способ наладить личную жизнь. Применяя их, вы легче справитесь с простыми и трудными проблемами и сделаете жизнь лучше.

Как работает телескопическая фурнитура

Мебель современного дизайна все чаще дополняется инженерными инновациями; к ним относятся и выдвижные ящики на телескопических (рельсовых) направляющих. До того, как снять ящик с направляющих, полезно получить представление о работе конструкции. Телескопическая мебельная фурнитура включает следующие компоненты:

  • Два П-образных профильных рельса с каждой стороны ящика. Один профиль монтируются внутри мебели на поверхность стены, другой – на боковую поверхность ящика. Они отличаются по размерам, что позволяет расположить один профиль внутри другого. Такие системы называют телескопическими.
  • Каретка, подвижная часть, располагается по обоим бокам, соединяет рельсы. Ее механизм (он бывает разным) обеспечивает плавность и свободу хода.
  • Ограничители. Если их не будет, ящик вывалится наружу. Чтобы предотвратить падение, используют стопоры: зафиксированные на профиле пластиковые заглушки.

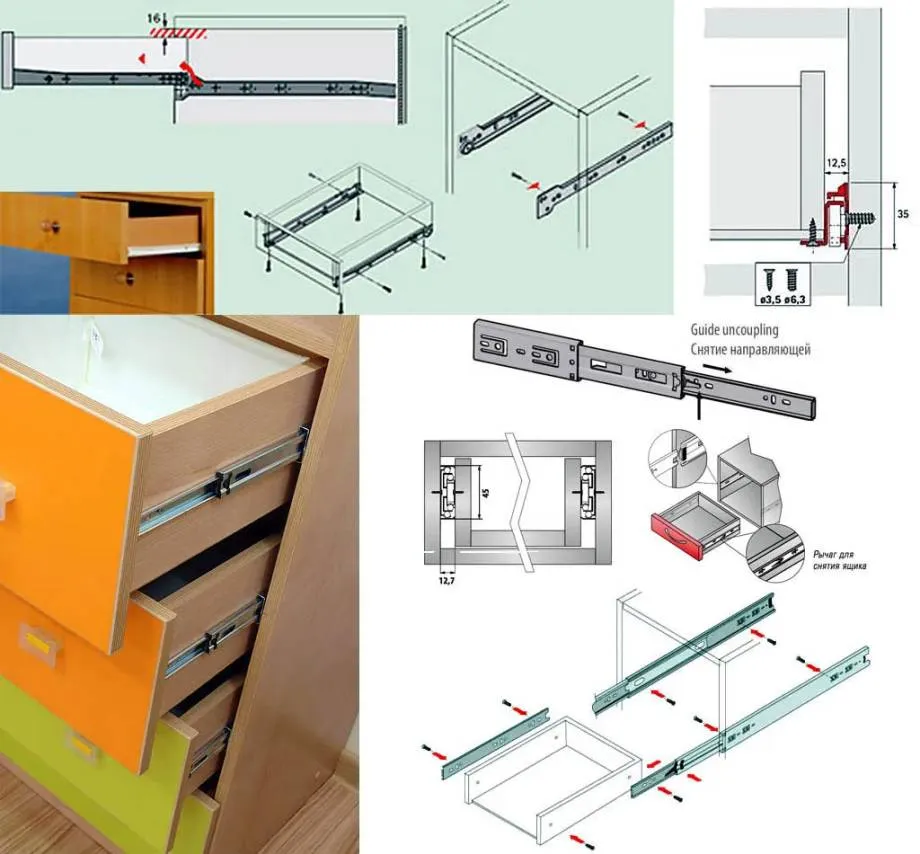

Устройство и принцип работы телескопических направляющих

Можно ли заменить одну выдвижную систему ящика на другую?

Обычно этим вопросом озадачиваются те, кто приобрел бюджетный кухонный гарнитур с выдвижными ящиками на роликовых направляющих, качество которых «не очень». Хочется заменить их на что-то получше и вообще другое, более приятное в эксплуатации.

В общем, причины могут быть разные. И есть одна хорошая новость – да, это возможно. Менять фасады и сам корпус тумбы с ящиками не придется. Может быть несовпадение по крепежу. Но поскольку все крепления располагаются с внутренней стороны фасадов и стенок корпуса, это будет незаметно.

А вот относительно самих коробов выдвижных ящиков все не так однозначно. Ведь у разных выдвигающихся механизмов может отличаться как и размер, так и конструкция ящика.

Разновидности изделий

Второе название рассматриваемого нами варианта фурнитуры –шариковые направляющие, так как система двигается на небольших шариках, которые и обеспечивают мягкость хода и долговечность конструкций. Разберемся, какие варианты изделий встречаются, после чего рассмотрим модельный ряд, представленный на рынке.

Основные типы

Все телескопические вариант подразделяются по следующим признакам:

Возможность разукомплектации. Есть как разборные, так и неразборные варианты, второй вариант не подходит, так как в нем элемент не разбирается и снять такой ящик сложно. Но подавляющее большинство вариантов, представленных на рынке, относятся к разборному варианту, поэтому никаких проблем с ремонтом не возникнет.

Конструкция состоит из трех основных узлов, показанных на схеме

Количество ступеней. В зависимости от длины выдвижения конструкции подразделяются на двухсекционные и многосекционные. Если с первым вариантом все понятно, то второй намного сложнее по конструкции, поэтому и разбирать его следует аккуратнее. Но что касается процесса установки и снятия, то принципиальной разницы нет, если вы разберетесь в теме, то сможете обслуживать все типы.

Многосекционные варианты выдвигаются на гораздо большее расстоянии, чем двухсекционные

Наличие доводчика. Этот элемент делает эксплуатацию мебели более удобной, ведь ящики сами дожимаются до конца и становятся так, как нужно. Конечно, модели с доводчиком стоят заметно дороже простых вариантов без этого элемента. Что выбирать в конечном итоге — решать вам, и то, и другое решение довольно надежны, особой разницы в качестве нет.

Доводчик — специальный блок из пластика с наружного края конструкции

Направляющие отличаются и по степени выдвижения элементов, есть три основных варианта:

ИллюстрацияОписание

Системы частичного выдвижения. Стандартное решение, в котором элемент выходит не до конца, его небольшая часть остается внутри корпуса, как показано на фото. Это самые дешевые изделия, которые по принципу работы похожи на стандартные роликовые изделия, хотя по надежности они значительно превосходят данный аналог. Их использование оправдано, если полный доступ к внутренней полости вам не нужен.

Конструкции полного выдвижения. Этот тип обеспечивает полный доступ к содержимому выдвижного ящика, что очень удобно. Естественно, надежность системы на порядок выше, чем у первого варианта, так как она должна выдерживать более высокие нагрузки. Чаще всего это многоступенчатая система, так как обеспечить большой ход направляющей с помощью двух узлов невозможно.

Телескопические направляющие сверхполного выдвижения. Этот вариант позволяет ящикам выезжать за поверхность фасада мебели, обеспечивая наилучший доступ к содержимому. Подобная фурнитура обычно используется в элементах большой вместимости, она выдерживает высокие нагрузки, но и стоит заметно дороже вышеописанных аналогов.

Размеры направляющих

В продаже можно встретить разные типоразмеры телескопических систем:

ИллюстрацияОписание

Высота 17 мм. Самый компактный вариант, имеющий такие характеристики:

  • Длина от 182 до 438 мм. Используются для мелких ящиков в шкафах и комодах.
  • Допустимая нагрузка — 8-10 кг.
  • Под монтаж производитель рекомендует делать паз в стенке мебели глубиной 10 мм и высотой 17 мм.
  • Установка начинается со стенки мебели, только потом элемент прикручивается к боковой стороне ящика.
  • Вариант частичного выдвижения, неразборный — не самое удобное решение, которое в наши дни используется редко.

Высота 27-30 мм. Этот вариант более надежен и имеет такие характеристики:

  • Бывает как частичного, так и полного выдвижения.
  • Длина варьируется в диапазоне от 250 до 500 мм.
  • Допустимая нагрузка может составлять до 15 кг.
  • В отличие от первого типа фрезеровка боковых стенок мебели не требуется, что существенно упрощает монтаж и снятие.
  • Элементы разборные, при необходимости ящик быстро снимается.

Высота 35 мм. По основным характеристикам этот вид фурнитуры напоминает вышеописанный тип, поэтому перечислять все его основные особенности не имеет смысла. Единственное существенное различие заключается в допустимой нагрузке, тут она составляет уже 20 кг.

Высота 45 мм. Самое распространенное и востребованное решение на сегодняшний день, имеющее целый ряд преимуществ:

  • Диапазон длины варьируется от 250 до 700 мм с шагом всего в 50 мм.
  • Допустимая нагрузка может составлять до 38 кг, что очень и очень много.
  • Есть варианты всех типов — частичного, полного и сверхполного выдвижения.
  • Система подходит и в маленький кухонный шкафчик, и в объемный шкаф-купе, главное — подобрать оптимальный размер.

Советы чтобы водились деньги

Бабушка Нина советует внимательно относится к деньгам, чтобы их водилось больше. Читайте знаки судьбы и следуйте советам ясновидящей.

Поправить, улучшить и сделать стабильным финансовое положение поможет следующее:

  • Избежать денежных долгов возможно, если не начинать новые дела и не занимать в первый день недели.
  • Лёгкий способ привлечь деньги — это поставить веник ручкой вниз.
  • Добавьте в свой кошелёк гнутую или дырявую монету и денежные проблемы разрешатся.
  • Если вы взяли от кого-то деньги, плюньте на них трижды, чтобы в следующий раз получить больше.
  • Откладывайте и копите в определённом месте — на привлечение финансов.
  • Рассчитываясь на кассе, избегайте брать и отдавать расчёт из рук в руки.
  • После захода солнца не пересчитывайте бюджет, иначе не будет денег.
  • Никогда не разменивайте кому-то крупные купюры на мелкие, а то сами останетесь без денег.
  • Не копите мелочь в кошельке, сохраняйте в нем крупные купюры, чтобы привлечь достаток и не влезть в долги.
  • Отдавайте долг утром, таким образом деньги всегда к вам вернутся.
  • Мелочь на столе — не допустима.
  • Денежное дерево в доме будет привлекать финансы, если оно получено в подарок от неимеющего проблем с ними. Заплатите за денежное растение хотя бы копеечку. Землю сверху засыпьте монетками, а листы украсьте денежными купюрами минимум на 3 дня. Повяжите на ствол золотистую или серебристую ленту. Поливайте водой, настоянной на монетах.

И последнее, при виде нового месяца возьмитесь за монетку в кармане, тогда там точно деньги будут водится целый месяц. Бабушка Нина советует только проверенные и надёжные способы избавиться от нищеты и выгодно пополнить бюджет.

Защищаю органы дыхания

Вот несколько советов, чтобы избежать пагубного воздействия дыма:

  • Использовать респиратор.
  • Проводить пайку на уровне головы и выше (дым будет уходить вверх, минуя органы дыхания).
  • Использовать любой вентилятор в качестве вытяжного.
  • Используя паяльник с регулятором нагрева, при появлении дыма следует уменьшить температуру.
  • В качестве альтернативы паяльнику с регулятором вы можете подключить вилку к регулятору напряжения, чтобы уменьшить мощность и температуру наконечника.

Перчатки и очки:

  • Перчатки могут защитить вас от ожога — некоторые паяльники достигают температур около 600 °C.
  • Не забудьте защитить линзы пластиковых очков от случайного нагрева с помощью термостойкого прозрачного покрытия. Лучше всего использовать очки со стеклянными линзами.

Обнаружение проблемы

Внешне всё это выглядело плохо, да и дело даже не столько во внешнем виде, сколько в том, что каждый день мне приходилось надрываться с этим комодом, гремя ящиками, чтобы достать вещи. После того, как я в очередной раз прищемила палец, я решила: всё, хватит! Пора брать дело в свои женские руки.

Начала с поиска проблемы. Пришлось вынуть все ящики и осмотреть направляющие.

Эта деталь от постоянной нагрузки просто рассыпалась. Странно, что произошло это с одной стороны.

Стёртые ролики были на нижнем и среднем ящиках комода

Как выяснилось, сами ролики замене не подлежат, только полностью вся деталь. Для дальнейших действий мне пришлось выкрутить обе направляющие, или рельсы, как их правильно называют. Причём открутить эти детали пришлось и с корпуса комода и с самих ящиков.

Проблемы с конструкцией ящика

Самая распространенная проблема – днище ящика. Существует два типа крепления дна ящика. Можно смело сказать, что процентов 90 производителей упрощают изготовление и делают накладное дно, которое крепится снизу к ящику. Прикрепляется по периметру к боковинам. Это значительно упрощает технологию, дно становится еще одной несущей частью, которая берет на себя еще и роль детали, которая формирует геометрию коробки ящика. Как поступить в случае, если есть проблемы с подобным видом крепления дна.

Чаще всего причиной является недостаточно прочный и продуманный крепеж. Дно крепится гвоздиками к передней и задней части, а с боковых частей его держат направляющие. Первое время такая схема вполне сносно работает, однако со временем гвозди разбалтываются и дно отходит, даже если ящик не перегружается. Выход – заменить.

Гвозди – забудьте сразу. Сегодня только ленивый и откровенно скупой их использует. Для ремонта наиболее просто и эффективно использовать мебельные скобы. Степлер для мебели стоит очень недорого, скобы еще дешевле. Если ваш ящик не нагружается «по самые не могу», вам будет достаточно скоб на 8 мм. Ими легче работать без привычки, они меньше деформируются и входят на достаточную глубиу. Но если вы готовы предварительно потренироваться и более уверенно зафиксировать дно, возьмите каленые скобы длиной 10 мм. Можно использовать каленые никелированные – они еще прочнее и не ржавеют. После – процедура проста. Удаляем старый крепеж и «простреливаем» скобами дно по периметру. Под направляющими тоже. Снять их нетрудно – они крепятся тремя шурупами с каждой стороны. При этом нужно не нарушить геометрию ящика, поэтому пробивайте стороны последовательно.

Можно воспользоваться шурупами, если вам проблемно достать степлер и скобы. Понадобятся шурупы диаметром 3,5 мм. Есть два общепринятых стандарта длины мебельных саморезов такого диаметра – 15 и 30 мм. В принципе, хватит 15. Однако может быть так, что ящик сделан из плиты ДСП низкого качества, которая пористая внутри, поэтому лучше использовать шурупы 30 мм.

Оба приведенных метода годятся и при замене дна ящика – нужно будет вырезать материал нужного размера и закрепить его на коробке ящика.

Второй тип крепления дна – врезное дно. Чаще всего это тонкая фанера, которая вклеена в прорези на стенках ящика. Такое дно очень редко вызывает проблемы, в большинстве случаев они вызваны его разрушением. Если же использовано ламинированное ДВП, можно столкнуться с ситуацией, когда из-за пластичности вклеенные зоны просто вырываются из пазов. Такую «болезнь» можно пару раз полечить вторичным промазыванием паза и вклеиванием на место днища, но все же лучше сразу поменять. Это непростая процедура, однако при некоторых навыках ее сделать можно.

  • ящик нужно разобрать;
  • зачистить пазы, не нарушая их форму и толщину;
  • заказать или вырезать новую деталь дна нужного размера;
  • собрать ящик заново, вклеив новое дно;
  • дать время, чтобы клей хорошо просох. Не нагружать ящик.

Если ящик собран с помощью саморезов или конфирматов, это можно сделать легко. Однако, если использовались шиповые соединения, лучше обратиться для разборки к специалистам, если вы не сильны в столярном деле. Такие же действия производятся, когда нужно заменить фанерное дно. Если оно растрескалось, повреждено, деформировано или потеряло свой вид.

Разборка механизма выкатного ящика

Если возникла такая необходимость, не сомневайтесь, Вы сможете сделать все самостоятельно — снять ящик и установить на место! У нас дома это было проделано неоднократно. Первый раз мебельные ящики снимал, когда шкаф был совсем новым. Специалисты мебельной фирмы неправильно выставили положение направляющих выкатного ящика в комплекте детской комнаты. Из-за этого он (ящик) постоянно выезжал, самопроизвольно открывался. Сначала расскажу, а потом покажу в видеоинструкции, как все починить…

Разборка механизма выкатного ящика

Итак: сначала мы звонили в мебельную фирму, но не смогли их уговорить, чтобы приехал мастер и все отрегулировал. Поэтому попрощались раз и навсегда с этой организацией, решил сделать все самостоятельно. Не сразу смог понять, как извлечь ящик из «направляек». Оказалось все просто! Необходимо вытянуть ящик максимально до упора, тогда наружу выдвинуться пластиковые «язычки».

Ремонт выкатного ящика

Ремонт механизма выдвижного ящика

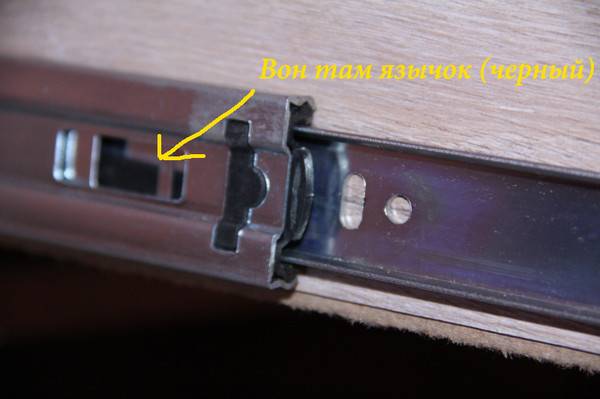

Язычок «сидит» на болтике, примерно как стрелка часов, только очень интересной формы. Выступы этой «стрелки» блокируют ход направляек и не дают ящику выпадывать в собранном состоянии. Для разборки механизма нужно потянуть «язычок» против часовой стрелки и вытянуть ящик.

Левая сторона ящика с выкатным механизмом

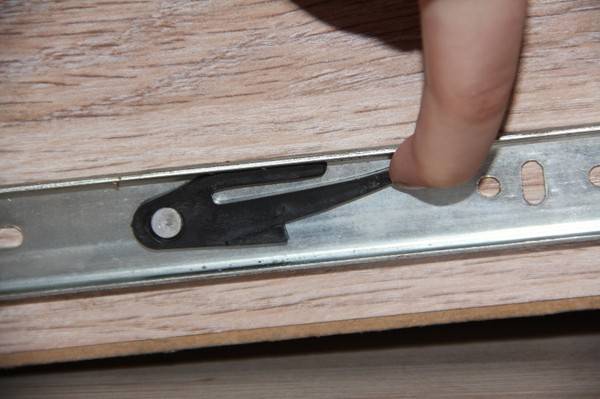

Слева «язычок» тянем вверх…

Механизм выкатного ящика — вид справа

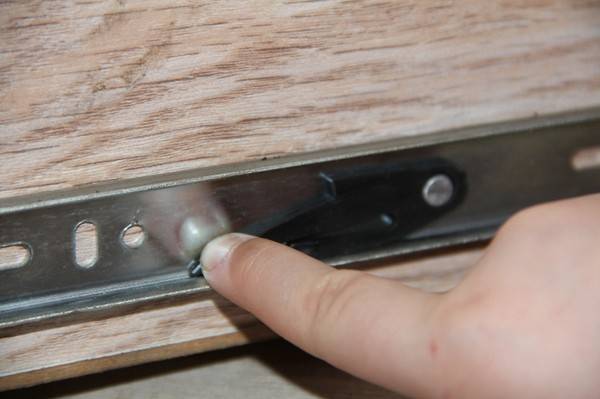

А справа язычок тянем вниз… Выкатной ящик (он же выдвижной) легко сходит с удерживающих направляющих.

Я замерил при помощи «уровня» положение этих самых направляющих. Как и предполагал, установлены они были криво. Сначала выкрутил пару шурупов, те, что в глубине каркаса. Опять же с «уровнем» выставил в правильное положение, убедился, что хождению ящика ничто не будет мешать, прикрутил и собрал мебель.

Если будете такое повторять, проследите, чтобы «направляйки» встали на место в принимающих железках. Если закрывается туго, то, возможно, что-то встало криво. Лучше лишний раз проверить! Если все на своих местах, то работает нормально! Этот же способ разборки-сборки пригодится если из перегруженного ящика что-то упало за заднюю стенку, и нужно быстро достать. Такой принцип у полок компьютерных столов и т.д т. п.

Видеоинструкция о том, как снимать ящик с полозков. Снимал телефоном, лучше конечно использовать нормальную видеокамеру>>>.

Как заменить шариковые или роликовые направляющие на метабоксы или тандембоксы

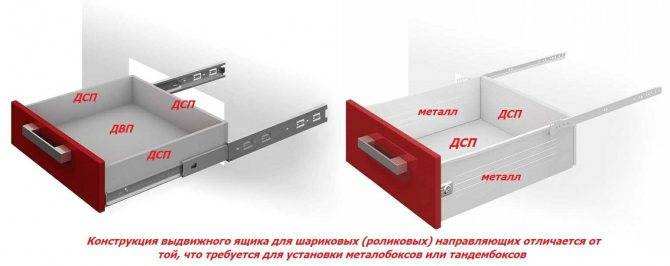

Не так просто обстоят дела с заменой выдвижного ящика с шариковыми и роликовыми направляющими на тандембоксы или металобоксы (метабоксы). И это вполне очевидно, ведь конструкция самих ящиков абсолютно разная.

Поэтому придется полностью перепиливать детали ящика с учетом высоты имеющихся фасадов и собирать новый короб для установки в ту же тумбу.

Взаимозаменяемы тандембоксы Blum и Firmax. Поэтому вы всегда можете поменять одну выдвижную систему на другую, подобрав подходящий аналог.

И это не единственное «удачное» в плане экономии совпадении. Практически на любую фурнитуру известных брендов премиум-сегмента можно найти аналоги дешевле. Уточню: вопрос качества и целесообразности такой экономии я не затрагиваю.

Ремонт и замена короба выдвижного ящика своими руками

Резюмируя все вышенаписанное, можно выделить несколько способов ремонта по возвращению выдвижному ящику прежней прочности и плавности хода:

  • Укрепление самой конструкции. Требуется добавить жесткости путем установления планок вдоль задней стенки. А также выровнять по горизонту стоящую неровно мебель, чтобы ее геометрия стала правильной. После проверки всех углов можно произвести ремонт выдвижных ящиков с заменой фурнитуры (если требуется).
  • Укрепление короба выдвижного ящика и усиление дна. Если в процессе эксплуатации стало понятно, что дно из ДВП не способно выдержать нагрузки и даже после замены ожидаемо выпадет, есть резон его усилить. Для этого вдоль днища устанавливают ребро жесткости горизонтально или вертикально – перегородку. К этой детали можно дополнительно закрепить дно. Также этот способ поможет сделать большой ящик более жестким, без перекашивания.

Замена коробов ящиков. Иногда деревянные развалившиеся ящики с шипованным соединением проще и дешевле заменить, чем отремонтировать. Например, изготовить их заново из ДСП. Как рассчитать размеры деталей выдвижного ящика для замены можно почитать здесь. Также стоит поступить, если выяснилось, что размеры ящиков были рассчитаны изначально не верно, поэтому и выпадают из направляющих. Или сама фурнитура уже устарела и не выпускается (как например, некоторые виды направляющих с врезкой в паз ящика).

Обнаружение проблемы

Внешне это все выглядело плохо, да и дело даже не столько во внешности, сколько в том, что изо дня в день мне доводилось надрываться с этим комодом, гремя ящичками, чтобы достать вещи. После того, как я опять прищемила палец, я решила: все, хватит! Пора брать дело в собственные женские руки.

Начала с поиска проблемы. Понадобилось вытянуть все ящики и осмотреть направляющие.

Причина перекашивания обнаружилась практически сразу: вот эти пластиковые ролики с права

Данная деталь от регулярной нагрузки просто рассыпалась. Удивительно, что случилось это с одной стороны.

Как удалось узнать, сами ролики замене не подлежат, только полностью вся деталь. Для дальнейших действий мне понадобилось выкрутить две направляющие, или рельсы, как их правильно называют. Причём открутить данные детали понадобилось и с корпуса комода и с самих ящиков.

Монтаж, расчет и установка направляющих для ящиков

Мало знать, какие бывают направляющие для ящиков, но возникает вопрос,
как рассчитать и установить направляющие.

В интернете приводятся большое количество способов и подходов в расчете и монтаже направляющих. Я использую простенькую, с понятным интерфейсом программу от Blum под названием DYNALOG, для проектирования используем модуль DYNAPLAN.

Рис. 29. Программа для расчёта
направляющих

Программа позволяет рассчитать и роликовые направляющие, и метабоксы, Тандембоксы и тандемы. На выходе мы получим список деталей с размерами, необходимой фурнитуры, чертежи сверления боковой стенки и фасадов.

Специальные мебельные программы дорогие, нет смысла их осваивать и тем более покупать, если хотите изготовить изделия для дома самостоятельно.

В качестве примера базового изделия приведу тумбу высотой 616 мм, шириной 600 мм, глубиной 500 мм с накладными фасадами высотой 200 мм, ящиками из ДСП высотой 150 мм, зазоры между фасадами 4 мм.

Рис. 30. Эталонная тумба с накладными
фасадами

Если хотим рассчитать установку ящиков в шкаф купе, то учтите, что при глубине шкафа 600 мм и внутренней перегородки в 500 мм, расчет ведем для вкладных фасадов, фасады будут внутри между боковой стенкой и перегородкой, а также между горизонтальными стенками. Боковые зазоры лучше сделать по 4 мм в варианте вкладных фасадов.

Рис. 31. Вкладные фасады в шкафу купе

Детально о

проектировании шкафа купе своими руками.

  • и

Расчет и монтаж роликовых направляющих

Даю небольшие пояснения к полученным результатам проектирования. В столбце справа указаны высота корпуса с ящиками, в варианте шкафа купе – это высота пространства с горизонталями, где мы планируем
установить ящики. Высоты фасадов равные по 200 мм, зазоры между фасадами, а также сверху и снизу по 4мм, по бокам 2 мм.

В этой табличке мы видим размеры фасада в мм., габариты ящика, а также размеры боковин, крыши, дна и задней стенки тумбы.

Здесь приведены роликовые направляющие с кодом Blum, но значительно эти направляющие не отличаются от обыкновенных и расчет вполне пригоден. Длина направляющих 450 мм, потому что внутреннее пространство тумбы по глубине 500 мм и если использовать направляющие на 500 мм, то ящики могут упереться в заднюю стенку тумбы.

Чертеж боковой стенки: нулевая точка в верхнем левом углу, от нее откладываем оси направляющих и отмечаем на ней точки для сверления насечек, по которым мы будем крепить направляющие.

Сверловку фасадов для роликовых направляющих и тандемов не привожу, она не всегда корректна, лучше будет крепить по месту с использование двухсторонней липкой ленты (скотча).

Расчет и монтаж метабоксов

Для тумбы используем метабоксы высотой Н или 150 мм, без разделителей

Здесь также размер фасада, дна и задней стенки ящика, боками ящика будут сами метабоксы.

Артикулы и количество фурнитуры.

Чертежи сверления боковой стенки и фасадов, сверлим насечки для крепления саморезами направляющих и монтажа фасадов.

Расчет и монтаж тандемов

Для тумбы используем тандемы с интегрированным Blumotion.

В таблице раскроя приведены размеры фасадов, габариты ящика, в таблице фурнитуры приведено количество и артикулы необходимой фурнитуры.

Чертеж сверления боковой стенки для сверления насечек.

На самом деле, программа дает ещё больше информации, я привел основную, которая необходима для изготовления ящиков и их монтажа на направляющие.

Расчет и монтаж тандембоксов

Для тумбы используем таедембоксы грузоподъемностью 30 кг для
высокого фасада высотой В с реллингом.

В таблице раскроя приведены размеры фасадов, габариты ящика, в таблице фурнитуры приведено количество и артикулы необходимой фурнитуры.

На чертежах сверления боковой стенки показано сверление насечек для крепления саморезами
направляющих тандембокс.

В фасадах сверлим по три отверстия, с каждого края фасада, глубиной 12 мм и диаметром 10 мм для крепления фасада к царгам и установки реллинга.

Сверление фасадов различается: один фасад сверлится по первому чертежу, два фасада по второму чертежу.

Читайте далее:

  • Какие бывают направляющие для ящиков

  • Роликовые
    направляющие
  • Направляющие
    метабокс
  • Шариковые
    направляющие
  • Направляющие
    тандем
  • Направляющие тандембокс
  • Ящики леграбокс
  • Что лучше тандембокс или метабокс?

  • Краткий обзор направляющих для ящиков и, не только, на
    рынке США

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
