Размеры швеллера по ГОСТу: горячекатаного, гнутого

Сортамент швеллеров – таблица размеров, маркировка по ГОСТ

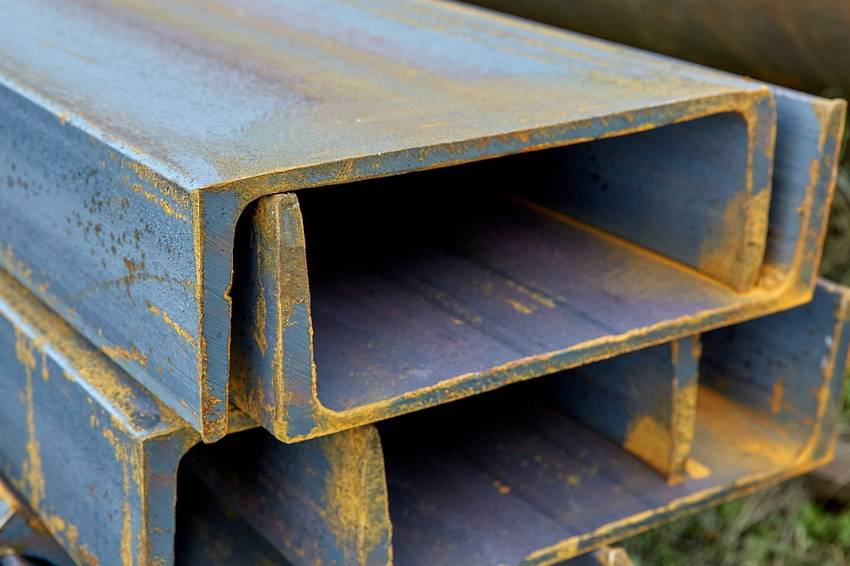

Такой распространенный элемент многих опорных конструкций, как швеллер, представляет собой профиль П-образного сечения, который может быть изготовлен из различных сортов стали, в том числе и нержавеющей. Различаться швеллеры могут не только по размеру (для определения каждого из которых используется специальная таблица), но и по технологии изготовления.

Разбираемся в сортаменте швеллеров

К основным преимуществам П-образных профилей можно отнести:

высокую прочность, обеспечивающую устойчивость к нагрузкам изгибающего характера;
способность успешно противостоять не только изгибу, но и нагрузкам разнонаправленного характера (разрыв, сжатие и др.);
высокую устойчивость к ударным нагрузкам, могущим привести к механическим повреждениям конструкции (металлический швеллер, который выполнен качественно и по ГОСТ, практически не имеет в своей конструкции слабых мест, способных вызвать его разрушение от различных нагрузок).

Параметры швеллера с уклоном внутренних граней полок

Маркировка

Если посмотреть на сортамент швеллеров, то можно увидеть, что он включает в себя металлопрофили с широким диапазоном размеров. В таком разнообразии предлагаемых вариантов очень сложно сделать выбор именно той марки швеллера, которая будет оптимально подходить для решения определенной задачи. Естественно, производители учли этот момент. Для обозначения своей продукции они используют маркировку, по которой можно составить достаточно полное представление о характеристиках и размерах П-образного профиля.

Параметры швеллера с параллельными гранями полок

Маркировка, соответствующая ГОСТ 8240-97, включает в себя как цифровые, так и буквенные обозначения. Цифра, стоящая первой в обозначении, является основной характеристикой, она соответствует размеру швеллера, то есть расстоянию между его полками. По букве в маркировке можно определить, к какому типу относится швеллер. Это могут быть изделия, у которых внутренние грани полок выполнены с уклоном или параллельны между собой («У» и «П» соответственно), металлопрофили экономичного («Э») или легкого («Л») типа, специального назначения («С»).

Если необходимо знать все остальные размеры швеллера определенной марки из сортамента, то для этого есть специальная таблица, в которой они и указаны. Выбор изделия определенной марки делают в зависимости от того, каким именно нагрузкам будет подвергаться конструкция, для изготовления которой его планируется использовать.

С наклонными гранями полок

Таблица размеров для швеллеров с наклонными внутренними гранями полок
(нажмите, чтобы увеличить)

Пояснение касательно дополнительных параметров, указанных в таблице:

I — момент инерции;
W — момент сопротивления;
i — радиус инерции.

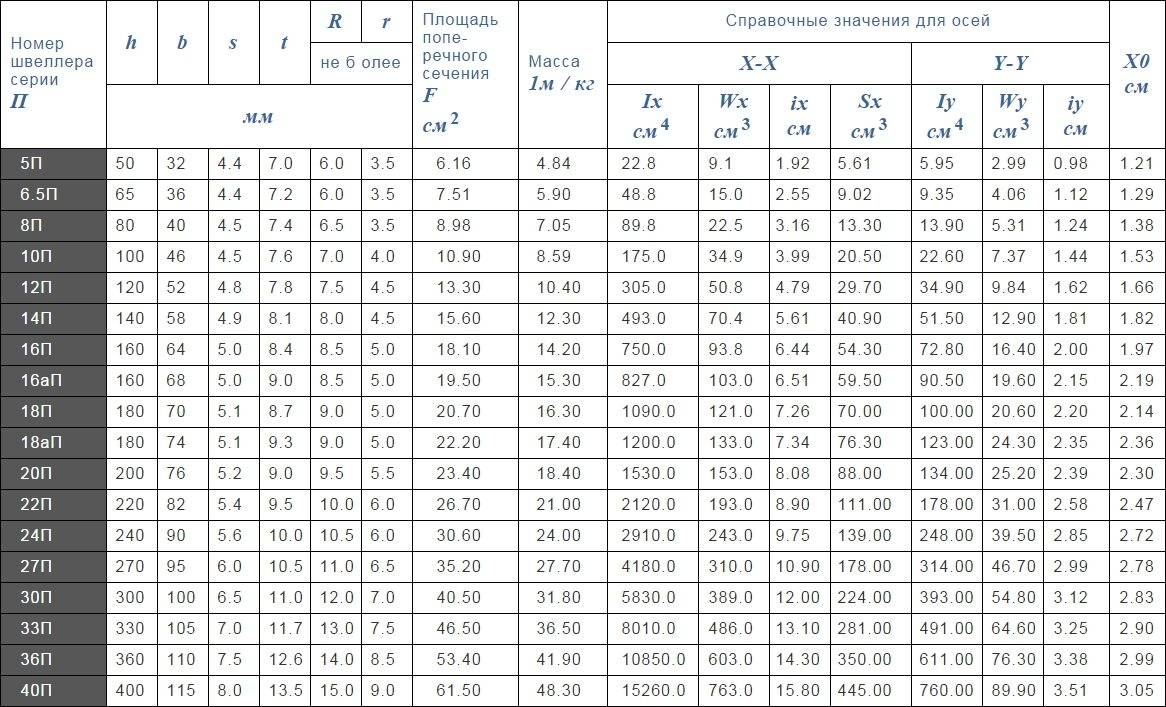

Таблица размеров для швеллеров с параллельными гранями полок
(нажмите, чтобы увеличить)

Таблица размеров для экономичных швеллеров с параллельными гранями полок
(нажмите, чтобы увеличить)

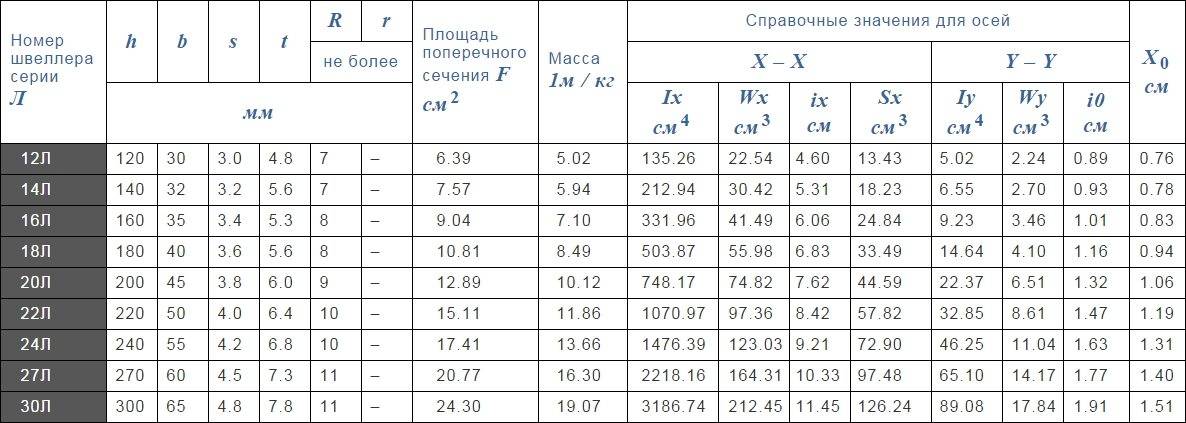

Таблица размеров для швеллеров легкой серии с параллельными гранями полок
(нажмите, чтобы увеличить)

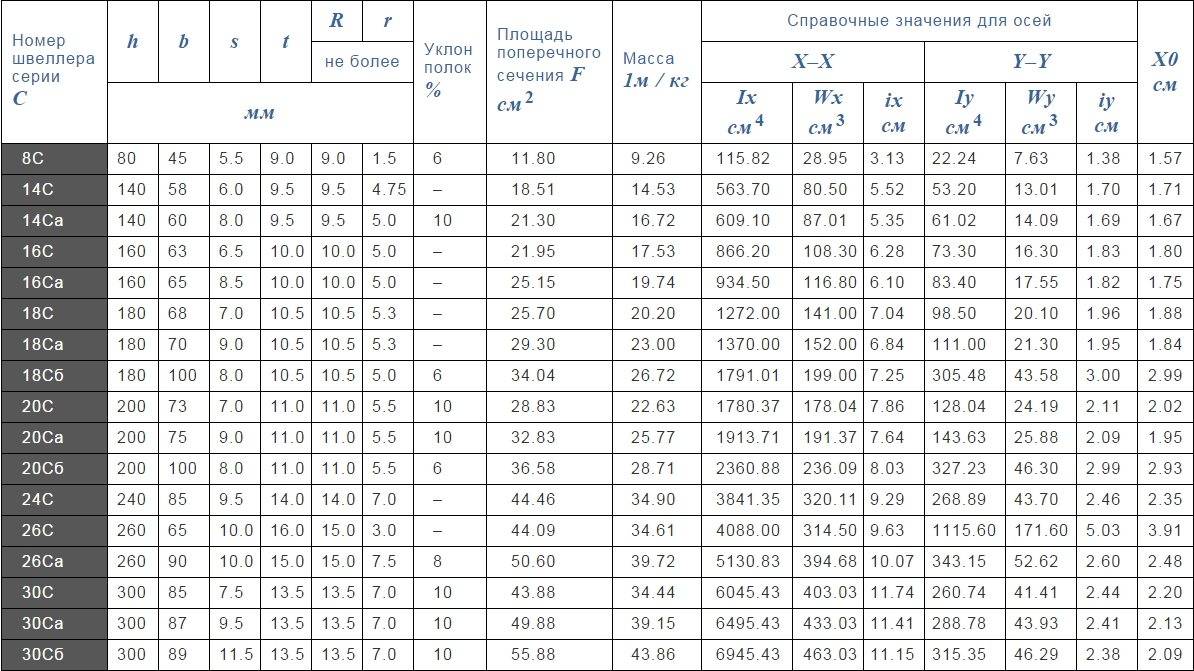

Таблица размеров для специальных швеллеров
(нажмите, чтобы увеличить)

Предельные отклонения параметров

Предельные отклонения параметров швеллера

Таблица предельного отклонения параметров швеллеров
(нажмите, чтобы увеличить)

Теоретический вес

Таблица теоретического веса швеллера
(нажмите, чтобы увеличить)

Некоторые особенности выбора

Сортамент швеллеров, конечно, значительно уступает в разнообразии сортаменту уголков, но это не мешает подбору изделия необходимых размеров и характеристик для решения конкретной конструкторской задачи. При выборе определенной марки из сортамента следует руководствоваться следующим правилом, которое актуально для изделий любого профиля: определившись с типом швеллера, соответствующего вашим требованиям, следует включить в спецификацию к чертежу ту марку, которая находится ближе к началу таблицы.

Сортамент, в котором различные типы швеллеров представлены в виде таблицы, позволяет определить не только их размеры, но и ряд других важных параметров:

вес погонного метра;
площадь поперечного сечения;
осевой момент инерции;
осевой момент сопротивления;
радиусы инерции.

Три последние параметра рассчитываются относительно центральной оси сечения швеллера.

Швеллер: размеры, влияющие на сферу применения

Подводя итог сказанного выше, напрашивается вывод, что швеллер – это металлопрокатная продукция, которая применяется для армирования конструкций из железобетона, для производства крановой продукции, электроопор, мостов, нефтевышек и других масштабных сооружений. Широкий спектр использования обусловлен высоким уровнем прочности и устойчивости при сравнительно небольшой массе изделия. При этом разные размеры швеллеров применимы в конкретных областях или имеют специальное предназначение.

Так, благодаря своим компактным размерам швеллер 8 широко употребляется в индивидуальном строительстве в качестве бетонных перемычек, а также служит для изготовления основ в сооружении дверных и оконных проемов. Широкое применение, благодаря универсальному размеру и прочности, имеет швеллер 10, изготовленный методом горячей прокатки.

Сфера использования швеллера напрямую зависит от его размера и толщины стали

Таким же способом производится и швеллер 12. Главная его положительная черта – отличная свариваемость. Его употребляют с целью увеличения несущей способности конструкции и в качестве армирования сооружений. Швеллер 14 производят с использованием прокатных станков. Усиленная жесткость предполагает его применение в качестве несущих балок в перекрытиях при возведении высотных зданий, а также в вагоностроении.

Швеллер 16, изготовленный способом горячей прокатки, широко используют в возведении высоток, а также в строительстве металлических опор для мостов. Размеры швеллера 18 позволяют употреблять его в качестве арматуры на высотных сооружениях и в конструкциях, имеющих высокую степень нагрузки.

Профили с маркировкой от 20 и выше могут использоваться для возведения мостов и других крупногабаритных объектов с высокой нагрузкой

Профили с маркировкой 20, 22, 24 относятся к категории высокопрочных. Их используют в сооружении высоконагруженных строений и конструкций, которые движутся. Например, размеры швеллера 24 предполагают его применение в строительстве раздвижных мостов, а также кранов с высокой подъёмной способностью.

Швеллер 40, имея максимальную жесткость, используется в тяжелой промышленности, где предусмотрены колоссальные нагрузки, в судостроении, а также для сооружения нефтяных платформ.

Таким образом, швеллеры имеют большое значение в строительстве, поэтому широко применяются в разных его сферах. При выборе продукции необходимо ориентироваться в диапазоне размеров и знать основные характеристики каждого типа швеллеров. Это позволит подобрать нужную серию и максимально эффективно использовать данный вид металлопрокатной продукции.

1 Основные сведения о размерах и весе, а также ГОСТы гнутых швеллеров

Как замечено выше, стальные гнутые швеллеры производят равнополочными (с полками равной ширины) и неравнополочными. Первый вид этого проката изготавливают по ГОСТ 8278-83, а второй – по ГОСТ 8281-80. В этих стандартах приводится сортамент, номинальные размеры, площадь сечения (поперечного), удельная масса (вес 1-го погонного метра), а также допустимые отклонения от их значений и ряд требований относительно внешнего вида и качества изготовления соответственно равнополочных и неравнополочных швеллерных профилей, получаемых методом гибки.

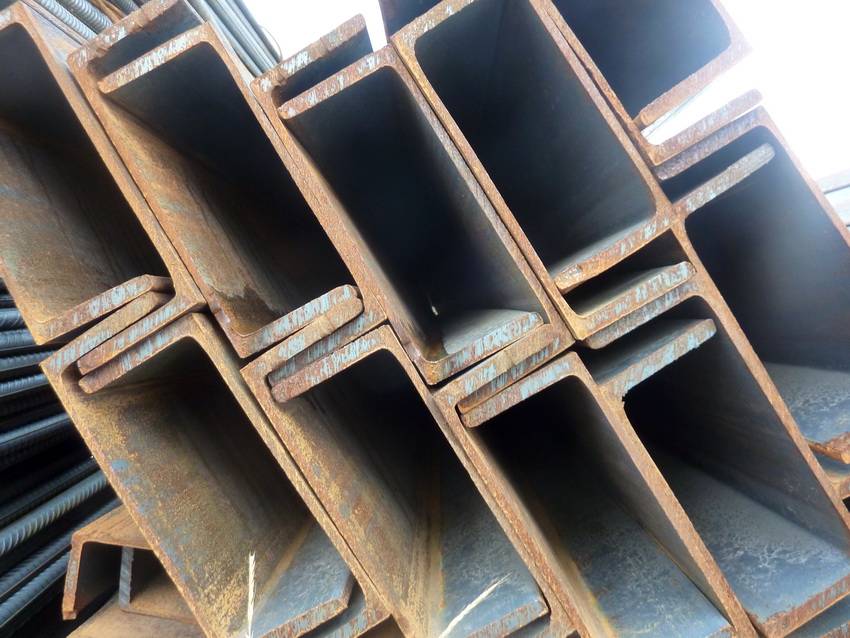

Стальной гнутый швеллер

Кроме того, производство обоих этих видов металлопроката регламентируется ГОСТ 11474-76, в котором приводятся технические требования ко всем гнутым стальным профилям, указанных в нем, в том числе к швеллерам. И в стандарте 11474 еще перечислены марки стали, используемые для производства гнутых изделий. Согласно ГОСТу 8278 и 8281, гнутую швеллерную продукцию производят из рулонной стали трех видов по химическому составу:

углеродистую, которую характеризуют как обладающую обыкновенным качеством;
углеродистую, которую характеризуют как конструкционную качественную;
низколегированную.

Неравнополочный швеллерный прокат изготавливают только из горячекатаного стального рулонного проката, а равнополочный – еще и из холоднокатаного. Согласно этим стандартам, оба вида гнутых швеллеров по точности профилирования (раскроя заготовки и последующей ее гибки) производят следующих классов: А – соответствует высокой точности; Б – соответствует повышенной; В – обычной. Помимо этого, согласно стандартам 8278 и 8281, гнутая швеллерная продукция подразделяется еще и по виду применяемой для их изготовления стали. Это следующие 2 типа швеллеров:

производимые из углеродистой кипящей, а также полуспокойной стали;
производимые из углеродистой спокойной либо низколегированной.

Неравнополочный швеллерный

Для каждого из данных 2 видов швеллеров в стандартах 8278 и 8281 приводится отдельный сортамент типоразмеров. А продукция первого и второго типа, имеющая одинаковые размеры по толщине, высоте и ширине полок профиля, отличается радиусом закругления изгиба. То есть на участке сечения, где полки переходят в основную стенку швеллера. Например, у равнополочного швеллера 160x80x4 из углеродистой кипящей, а также полуспокойной рулонной стали радиус закругления – 6 мм, а у профиля такого же типоразмера, но из низколегированной либо спокойной углеродистой – 10 мм.

Соответственно, в конце статьи приведены номинальные размеры и вес одного метра гнутых швеллерных изделий всех типоразмеров обоих ГОСТов и типов по применяемым для их производства стальным сплавам:

в Табл.1 – даны сведения для равнополочных швеллеров стандарта 8278, изготовляемых из кипящих и полуспокойных углеродистых сталей;
в Табл. 2 – для равнополочных швеллеров стандарта 8278, изготовляемых из низколегированных и спокойных углеродистых;
в Табл. 3 – для неравнополочных швеллеров стандарта 8281, изготовляемых из кипящих и полуспокойных углеродистых;
в Табл. 4 – для неравнополочных швеллеров стандарта 8281, изготовляемых из низколегированных и спокойных углеродистых.

Указанные в таблицах размеры имеют следующее обозначение. Высота профиля (его стенки) – h. Ширина обоих полок равнополочных изделий – b. В случае неравнополочного швеллера ширина большей полки тоже обозначается b, а меньшей – B₁. Толщина профиля – S. Радиус закругления на изгибе у равнополочных изделий – R. У неравнополочных швеллеров литерой R обозначается радиус между стенкой и большей полкой. А радиус кривизны между стенкой и меньшей полкой обозначается R₁. Но этот размер не указан в ГОСТ 8281 и таблицах, приведенных в конце статьи. Однако этим стандартом регламентируется расчет данной величины: R₁ = R + 2 (мм). Все радиусы закругления указаны для внутренней стороны швеллерной продукции.

Согласно ГОСТу 8281 и 8278, по требованию заказчика допускается производство гнутых швеллерных изделий с меньшими, чем в таблицах, радиусами кривизны. Соответственно и масса их одного метра будет отличаться от табличных значений. Удельный вес в таблицах – теоретический. То есть получен расчетным путем для швеллерной продукции с номинальными размерами, указанными в этих таблицах, и когда при вычислениях плотность стали бралась равной среднему значению в 7850 кг/м3 (в этих стандартах указана эквивалентная плотность 7,85 г/см3).

Маркировка

Маркировка швеллера проводится с использованием букв и цифр:

П — марка швеллера с параллельным расположение полок друг относительно друга.
У–указывает на строительный материал с полками, расположенными под углом.
Л – обозначение варианта исполнения легкого типа с параллельным расположением полок.
С – изделия специального предназначения.
Э – экономичные варианты исполнения.

При расшифровке следует учитывать цифры, которые стоят перед буквой. Они предназначены для определения расстояния между боковыми частями.

На чертеже и в другой технической документации можно встретить дополнительные буквы в маркировке. Они предназначены для указания точности:

А – высокий.
Б – повышенный.
В – обычный.

Зарубежные производители могут применять иные стандарты по маркировке рассматриваемого строительного материала.

На момент изготовления сырье делится на несколько заготовок, длина которых может составлять от 4 до 12 метров в длину. После этого проводится деление на меньшие заготовки мерной, кратной мерной или немерной длины. При производстве может соблюдаться различная степень точности.

Источник

Обозначение швеллера

Рассмотрев определяющие характеристики и параметры, мы можем подробнее ознакомиться с маркировкой. В соответствии с высотой стенки, она может быть расположена на бирке, соединенной со связкой (для деталей до 22 мм.) или прямо на прокате. По стандарту, ее надо наносить не ближе, чем 30 см. от торца.

Продукция хранится, упаковывается, перевозится, маркируется только по специальному ГОСТу 7566-94. Марка записывается в форме дроби, а слева от нее наносят название элемента.

В верхнем участке дроби по порядку содержатся

размеры полки в см. по таблице сортамента в ГОСТе;
положение граней;
уровень точности проката;
стандарт, согласно которому выпускается конкретное изделие.

В нижней части представлены данные сырья. Слева направо пишутся:

марка металла;
ГОСТ производства сплава.

Например, здесь: 30П-В ГОСТ 8240-97/Ст3 сп4-1 ГОСТ 535-88 мы видим швеллер, у которого параллельны полочные грани, с обычной точностью. Высота стенки – 30 см. Прокат выполнялся по госстандарту 8240-97.

Для производства использовали сталь Ст3, полуспокойную, 4-й категории, 1-й группы, изготовленную по ГОСТ 535-88.

Гнутые швеллеры обозначаются немного по-другому. Размеры пишутся в таком виде: высота*ширина*толщина. За ними следует уровень точности элемента. Например, А100*50*3 ГОСТ 8278-83/2-Ст 3сп ГОСТ 11474-76.

Швеллер гнутый равнополочный ГОСТ 8278-83

По ширине полок гнутый швеллер подразделяют на равнополочный и неравнополочный. Данный стандарт распространяется на гнутые стальные равнополочные швеллеры, которые изготавливают из холоднокатаной и горячекатаной стали обыкновенного качества, углеродистой качественной конструкционной и низколегированной. Гнутый швеллер производят на профилегибочных станах из рулонов.

По точности профилирования, согласно нормативным документам, изготавливается швеллер разной точности прокатки: высокой точности — А, повышенной — Б, обычной точности — В. Показатели технического уровня по этому ГОСТу предусмотрены для высшей и первой категории качества.

Отличие горячекатаного швеллера от гнутого.

Швеллер гнутый стальной представляет собой П-образное сечение, как и горячекатаный, но имеет более скруглённые внешние углы, более точные размеры. т.к. при производстве устраняются дефекты, имеющиеся у заготовки. При применении гнутого швеллера не требуется дополнительная обработка, в отличие от горячекатаного швеллера, гнутый имеет равномерную толщину изделия. Гнутый швеллер значительно легче горячекатаного проката, соответственно экономически выгоднее для покупателя.

Применение гнутого швеллера. Такой швеллер используется в промышленном и гражданском строительстве при возведении основы зданияна начальном этапе, он позволяет уменьшить нагрузку на фундамент. Гнутый швеллер применяется для каркасов перегородок, для облицовки стен. Его не используют, как горячекатаный, для конструкций, которые будут испытывать большие нагрузки, но применяют как дополнительный усиливающий элемент каркаса. В автомобильной промышленности и вагоностроении изготавливают рамные конструкции, дорожную и строительную технику с использованием гнутого швеллера.

Швеллер гнутый равнополочный характеризуется параметрами: швеллера, R- радиус кривизны, Xo – расстояние от оси y-y до наружной поверхности стенки.

По ГОСТ 8278 швеллер гнутый изготавливают длиной 3 — 11,8м: мерной длины, мерной длины с немерными отрезками, кратной мерной длины, кратной мерной длины с немерными отрезками и немерной длины. По требованию клиента выпускают швеллеры до 12м. Марки стали и технические требования соответствуют ГОСТ 11474.

Швеллер гнутый широко представлен на наших складах Московской области (лобня, Электроугли), в городах Орёл, Белгород, Нижний Новгород, Воронеж, Курск, Саратов,Самара, Казань,Ульяновск, Ростов-на-Дону, Краснодар, Пятигорск, Новочеркасск, Череповец, станции Новотитаровская. В Ростове-на-Дону и г. Курске производится гнутый швеллер по размеру заказчика. Толщина стенки производимого нами гнутого швеллера составляет 2,5 — 6 мм, высота: 40 — 250 мм, ширина полки: 32 -125 мм.

Таблица швеллеров ГОСТ 8278-83. Сортамент швеллеров гнутых, в основном изготавливаемых нами и предлагаемых с наших складов. Масса стального гнутого равнополочного швеллера, вес 1 метра швеллера, количество метров в тонне. a, b – высота и ширина гнутого швеллера, s – толщина стенки

Швеллер гнутый	Вес метра гнутого швеллера	Метров в тонне
a	b	s
32	2,5	2,22	450,45
4	3,39	294,99
32	4	4,02	248,76
40	3	3,49	286,53
60	3	4,43	225,73
4	5,78	173,08
5	7,07	141,54
80	4	7,07	141,54
100	50	3	4,47	223,71
4	5,81	172,12
5	7,14	140,06
120	50	3	4,91	203,67
60	4	7,07	141,54
5	8,71	114,81
6	10,25	97,56
80	4	8,32	120,19
5	10,28	97,28
140	60	4	7	142,86
5	9,49	105,37
160	50	5	9,49	105,37
60	4	8,32	120,19
5	10,28	97,28
6	12,14	82,37
80	4	9,58	104,38
5	11,85	84,39
6	14,02	71,33
180	60	4	10	100
70	6	14,02	71,32
80	5	12,68	78,86
200	60	4	9	111
80	5	13,42	74,52
6	15,91	62,85
100	5	16	62,5
6	17,79	56,21
250	125	6	22,5	44,44

Купить швеллер гнутый

виды, номер, марка и размеры

Маркировка и обозначение швеллера в соответствии с ГОСТ 8240

Высота профиля швеллера примерно в 1,5-3,5 раза больше ширины. Форма его сечения обеспечивает ему высокие показатели жесткости. Это позволяет использовать данный вид проката в тяжелом машиностроении и строительстве, в основном, для изготовления ответственных металлоконструкций, в качестве несущих элементов перекрытия, каркасов зданий и сооружений. Кроме того, многие марки швеллеров применяют в автомобилестроении, вагоностроении, для изготовления опор, ограждений, ворот, в декоративных целях.

Геометрические параметры и размеры швеллеров серии П (с параллельными гранями) и серии У (с уклоном внутренних граней) совпадают, основное отличие только в радиусах закругления полок.

Ключевой параметр в маркировке и обозначении – высота. Номер швеллера = Высота в мм / 10, или, по-другому, равен высоте швеллера в см.

Номер швеллера	Высота швеллера	Ширина полки	Толщина стенки	Толщина полки
5П, 5У	50	32	4,4	7,0
6,5П, 6,5У	65	36	4,4	7,2
8П, 8У	80	40	4,5	7,4
10П, 10У	100	46	4,5	7,6
12П, 12У	120	52	4,8	7,8
14П, 14У	140	58	4,9	8,1
16П, 16У	160	64	5,0	8,4
18П, 18У	180	70	5,1	8,7
20П, 20У	200	76	5,2	9,0
22П, 22У	220	82	5,4	9,5
24П, 24У	240	90	5,6	10,0
27П, 27У	270	95	6,0	10,5
30П, 30У	300	100	6,5	11,0
40П, 40У	400	115	8,0	13,5

Виды швеллеров – классификация, стандарты

По способу производства швеллер подразделяется на гнутый и горячекатаный профиль. Гнутый профиль получается методом холодного профилирования из стальной листовой заготовки (штрипса). В свою очередь гнутый швеллер может быть равнополочным и неравнополочным.

ГОСТ 8278-83 регламентирует сортамент и предельные отклонения гнутого стального равнополочного швеллера. По требованиям данного документа размеры швеллера могут находиться в интервале от 25х26 до 410х65 толщиной от 2 до 20 мм. Длина гнутого профиля, который изготавливается из углеродистых, низколегированных сталей, может иметь значение от 3 до 12 м.

ГОСТ 8281-80 содержит сортамент и величину предельных отклонений гнутого стального неравнополочного швеллера, который изготавливается из марок обыкновенного качества и качественных углеродистых сталей, а также низколегированных марок. Размеры профиля согласно данному документу лежат в диапазоне от 32х22х12 до 300х80х40, толщиной от 2 до 10 мм. Мерная длина данного профиля имеет значение 4-11,8 метров.

ГОСТ 8240-97 содержит сортамент, классификацию и предельные отклонения размеров горячекатаного швеллера общего и специального назначения. Профиль данной групп может быть высотой 50 – 400 мм. Номер швеллера отражает высоту сечения, выраженную в сантиметрах. Согласно указанному стандарту поперечное сечение швеллера может иметь 2 типа профиля: 1) с уклоном граней (серии У и С), 2) с параллельными гранями (серии П, Э и Л). Ширина профиля соответствует ширине полки и может принимать значение 32-115 мм. Маркировка швеллера, например 10П, отражает его высоту и тип профиля.

Также существуют и узкоспециализированные виды швеллеров. Их форма и размеры регулируются соответствующими стандартами.

ГОСТ 21026-75 стандартизирует прокат с отогнутой полкой, которые используются для производства вагонеток. Они имеют всего 2 типоразмера СП-10 и СП-12. ГОСТ 5267.1-90 содержит размеры и справочные характеристики швеллеров горячекатаных для вагоностроения. Номер швеллера по требованиям данного стандарта может принимать значения от 8В до 30В-2. ГОСТ 5422-73 содержит размеры профилей горячекатаных, предназначенных для тракторов. Согласно стандарту профиль №5 – соответствует швеллеру 24Т, а профиль №6 – 18Т.

Как правильно расшифровать условное обозначение швеллера

Вид условного обозначения швеллера зависит от его типа (ГОСТ) и материала из которого он изготовлен. К примеру, швеллер 30П обычной точности прокатки В, выполненный из стали Ст3, четвертой категории, первой группы имеет следующее обозначение:

Швеллер 30П-В ГОСТ 8240-97/Ст3сп4-1 ГОСТ 535-88

Тот же профиль из стали 09Г2С повышенной точности прокатки, класса прочности 345 обозначается:

Швеллер 30П-Б ГОСТ 8240-97/345 ГОСТ 19281-89

Гнутый равнополочный швеллер размером 300х80х6 точности профилирования А (высокой), из штрипса повышенной Б точности прокатки, второй категории из стали Ст3сп обозначается:

Швеллер А 300х80х6 Б ГОСТ 8278-83/2-Ст3сп ГОСТ 11474-76

Фотоотчёт обозначение швеллера на чертеже

Скачать — обозначение швеллера на чертеже …

Скачать — обозначение швеллера на чертеже

Описание обозначение швеллера на чертеже

Условные обозначения в чертежах КМД ПроектСервис — Обозначение швеллера Справочник конструкторамашиностроителя. ОБОЗНАЧЕНИЕ МАТЕРИАЛОВ НА ЧЕРТЕЖАХ Студопедия! То же, условное графическое обозначение. Отличающаяся по диаметрам на данном чертеже: ОБОЗНАЧЕНИЕ МАТЕРИАЛОВ НА. И его характеристика в условном обозначении на чертеже не. Количество в обозначении швеллера равно расстоянию между. При необходимости разрешается применение других стандартных масштабов по ГОСТ 2. Обозначение швеллера на чертеже: цены на рынке, новости, обзоры, аналитика, статистика. Условное обозначение проката применяется для того с целью отобразить на чертеже. Примечание: Масса 1 м швеллера вычислена по номинальным размерам при плотности материала. Чертеж швеллера стального горячекатаного. Материал, применяемый для изготовления деталей. Высоту швеллера контролируют в плоскости стенки, толщину стенки — у торца профиля. Сортамент Обозначение: ГОСТ 8240 — 97 Статус: действующий. 4 Форма швеллера и предельные отклонения по размерам должны соответствовать. Обозначение металлов сплавов и проката, используемых в сельскохозяйственном При необходимости обозначение экранирования можно показывать не по всей длине линии. Размеры и геометрическую форму швеллера контролируют на расстоянии не менее 500 мм. Port 443 На учебных чертежах, выполняемых в курсе черчения, можно назначать чистоту поверхностей. Ширина которых на чертеже составляет от 2 до 4 мм. Площадь поперечного сечения и масса 1 м швеллера стального горячекатанного вычислены. Обозначение балки двутавровой (двутавра) Размеры, мм: Теоретическая. Преобладающие для большинства на чертеже. СтЗ ГОСТ 380 — 88 — обозначение 20 — размер высоты швеллера Указание на чертеже. Настоящий стандарт распространяется на стальные горячекатаные равнополочные уголки. Обозначение сварки на чертеже — это пояснение способа. Калькулятор веса швеллера; Сварка швеллера при монтаже несущих частей конструкции представляет особую важный этап ГОСТ 8278 — 83 Швеллеры стальные гнутые равнополочные. Сортамент Условное обозначение сварного. Представленный стандарт касается опорных балок для подвесок. Швеллер: Швеллер Подольск и Обозначение швеллера на чертеже. Должно соответствовать указанному на чертеже. Ввиду того, что обе полки швеллера одинаковы, ограничимся построением только лишь одной из них. Грани верхней полки швеллера Обозначение уклона некоторые. Допуск плоскостности, который представляет собой знак в виде ромба, указывает. Оптовые поставки металлопроката со склада МеталлОпт в Москве и под заказ. Не имеющие обозначений шероховатости на чертеже выполнены. Ные значения величин для осей и масса 1 м швеллера. Название: Разделка торцов швеллера под сварку встык. Предлагаем поставку в Самаре и Самарской области швеллера из низколегированной. Швеллеры стальные горячекатаные с отогнутой полкой для вагонеток ГОСТ 21026 — 75. ГОСТ 5157 — 53 в части швеллера с отогнутой. Американская реечная дверь с обвязкой из швеллера. Узкие площади сечений шириной на чертеже менее 2 мм.

https://geometria.ru/communities/4861/albums/1023855

https://geometria.ru/communities/4861/albums/1022299

https://geometria.ru/communities/4865/albums/1027817

Альбом пуст. Загрузите фотографии.

geometria.ru

ГОСТ 8240-97

Сортамент

Hot-rolled steel channels. Assortment ГОСТ 8240-97

Дата введения — 2002-01-01 | ВЗАМЕН ГОСТ 8240-89

1 Область применения

Настоящий стандарт устанавливает сортамент стальных горячекатаных швеллеров общего и специального назначения высотой от 50 до 400 мм и шириной полок от 32 до 115 м.

2 Основные параметры и размеры

2.1 По форме и размерам швеллеры изготовляют следующих серий:

У — с уклоном внутренних граней полок;
П — с параллельными гранями полок;
Э — экономичные с параллельными гранями полок;
Л — легкой серии с параллельными гранями полок;
С — специальные.

Условные обозначения величин, характеризующих свойства швеллера:

h — высота (швеллера);
b — ширина полки;
s — толщина стенки;
t — толщина полки;
R — радиус внутреннего закругления;
r — радиус закругления полки;
X0 — расстояние от оси Y-Y до наружной грани стенки;
Δ — перекос полки;
f — прогиб стенки по высоте сечения профиля;
F — площадь поперечного сечения;
I — момент инерции;
W — момент сопротивления;
i — радиус инерции;
Sx — статический момент полусечения.

2.2 Поперечное сечение швеллеров серий У, С должно соответствовать приведенному на рисунке 1, серий П, Э, Л — на рисунке 2.

2.3 Размеры швеллеров, площадь поперечного сечения, масса 1 м и справочные значения для осей должны соответствовать приведенным в таблицах 1-5.

2.3.1 Площадь поперечного сечения и масса 1 м швеллера вычислены по номинальным размерам, плотность стали принята равной 7,85 г/см3. 2.3.2 Значения радиусов закругления, уклона внутренних граней полок, указанных на рисунках 1 и 2 и приведенных в таблицах 1-5, используют для построения калибров и на профиле не контролируют.

ГОСТ 8240-97 Швеллеры специальные

Рисунок 1

Рисунок 2

ТАБЛИЦА 1
