Пандус для детских колясок: требования, размеры

Исходные материалы для выполнения работ

Итак, давайте попробуем совместными усилиями изготовить металлический пандус, который можно убирать в сторонку по мере ненадобности, то есть – с откидной конструкцией. Изготовление такого пандуса займет минимум времени.

Для работ нам понадобятся следующие расходники:

Металлические швеллеры – 2 шт. При выборе номера проката учтите, что швеллер должен иметь длину, перекрывающую пролет марша, а его несущая способность должна обеспечить восприятие нагрузки от коляски с человеком. Не берите тяжелые швеллеры – учтите, что пандус будет откидываться человеком вручную.

Металлические швеллеры

Распорки. Они необходимы для соединения швеллеров между собой. При выборе ориентируйтесь на трубы или уголки и листовой прокат толщиной до 5 мм и шириной до 40 мм.

В качестве распорки используйте уголки или трубы

Петли дверные для крепления пандуса к стене и обеспечения возможности откидывания.

Дверные петли

Пластины. Они понадобятся, чтобы отодвинуть пандус на необходимое расстояние от стены.

Металлические пластины

Прочие крепежные элементы (шурупы, болты, гайки и т.д.). Запаситесь по три штуки каждой из упомянутых в этом пункте деталей.

Не забудьте приобрести крепежные элементы

Нормативные размеры и конструкции

Высота подъема одного пролета — не более 800 мм. Эта величина обеспечивает горизонтальную длину максимально возможного спуска до 9,0 м. Ширина пандуса для инвалидов-колясочников при движении только в одну сторону — от 1500 мм, в случае встречного пересечения — от 1800 мм.

Оптимальная ширина составляет 2000 мм. По краю дорожки устанавливается бортик высотой 50 мм или металлическая трубка на высоте 100 мм.

Подбор оптимальной ширины.

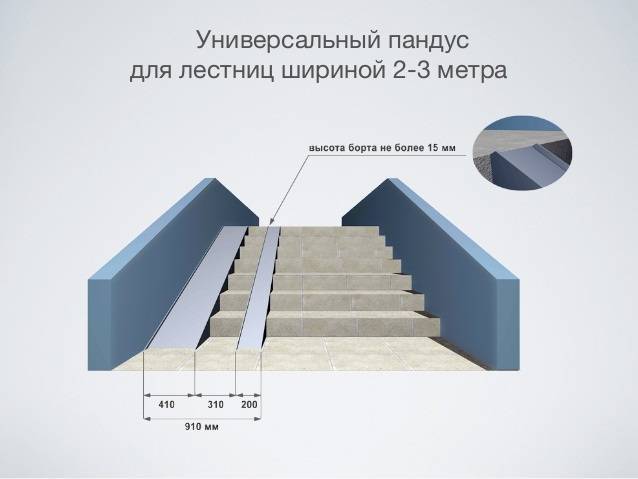

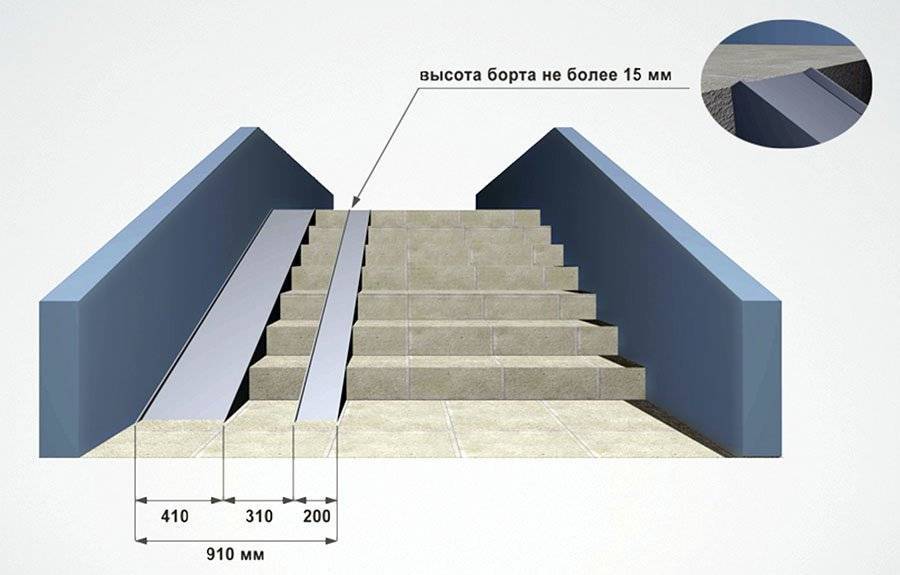

Изготовление двухколейных вариантов конструкций допускается только в случаях индивидуального пользования. В зоне общественной застройки пандусные спуски должны иметь единое сплошное покрытие. Для подъема сопровождающего помощника допускается наличие посередине дорожки полосы ступеней шириной до 400 мм.

Предельные углы спуска

Уклон пандуса для инвалидов по новым нормам не может превышать 8%-15%. Это означает, что на один метр горизонтальной длины величина подъема составляет 8-15 см. В практике строительства за оптимальную величину наклона принимают показатель 10% и увеличивают его только при невозможности принятия другого решения.

Предельная величина перепада высот никогда не должна превышать 18%.

Требования к площадкам

Все пандусы оборудуются входными, верхними и, при необходимости, промежуточными площадками. Согласно указаниям СП 59.13330.2012, их размеры должны соответствовать следующим показателям:

ширина — не менее 1850 мм;
глубина при дверях открывающихся внутрь здания 1400 мм и наружу – 1500 мм;
размер места для разворота коляски — от 2200 мм.

При открывании входных дверей наружу, размеры площадки должны учитывать возможность маневрирования инвалидной коляски в этот момент. Поэтому ширина или глубина могут быть увеличены.

Для исключения возможного обледенения конструкций, расположенных на открытом воздухе и не имеющих навеса, их поверхность должна быть покрыта антискользящим материалом или иметь подогрев, работающий в холодное время года.

Ширина промежуточной площадки должна совпадать по размеру с подходящими к ней дорожками. Рекомендуемые планировочные решения соответствуют следующим размерам:

на едином прямом марше — 900х1400 мм;
при ширине дорожки 900 мм и наличии поворота на 90 градусов — 1400х1400 мм;
при ширине спуска 1400 мм и изменении направления под прямым углом — 1400х1500 мм;
на промежуточных площадках с полным разворотом — 1500х1800 мм.

Для обеспечения более удобного движения коляски, конфигурация поворотной платформы может иметь с одной стороны овальную форму. Края промежуточных площадок, так же, как и дорожки, должны иметь нижнее обрамление в виде бортика или металлической трубы.

Откидная платформа для подъема на площадку первого этажа.

Элементы ограждения

Определение высоты, крепления и типа конструкции ограждений пандуса должно выполняться в соответствии с требованиями изложенными в ГОСТ Р 51261-99. Любая сторона пандуса и площадки при отсутствии примыкающей стены должна быть ограждена. Конструкции ограждений должны предусматривать наличие одинарных или разновысоких парных поручней, перил и ограждающих бортов. Нормативные требования к ограждениям:

установка на всех участках наклонных дорожек и горизонтальных площадок;
высота расположения основных поручней — 700 мм от поверхности пандуса, вспомогательных — 900 мм;
расположение поручней должно быть в виде сплошной линии на одном расстоянии от поверхности спуска;
крепление ограждений производится только с наружной торцевой стороны;
на окончании нижнего марша перила и поручни должны выступать на 300 мм;
сечение поручней круглое, с поперечным диаметром 30-50 мм.

Материал конструкции ограждения должен быть защищен от возможного воздействия коррозии и иметь достаточную механическую прочность для сопротивления боковым нагрузкам.

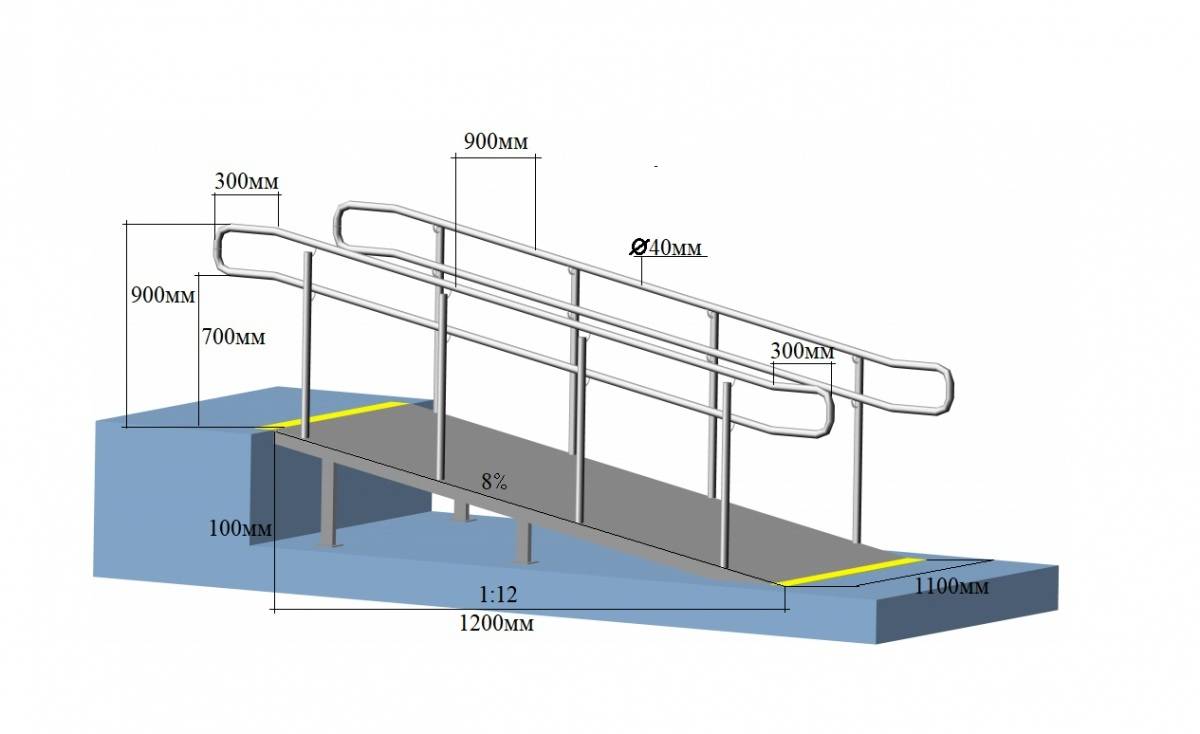

Нормативные размеры поручней.

Поручни и перила

Для обустройства безопасного перемещения людей с ОВЗ пологие площадки оснащают поручнями или перилами. Правила, прописанные в нормативных документах, обязывают делать поручни по обеим сторонам лестничного марша, которым пользуются инвалиды. Если сооружение подразумевает двухстороннее движение малоподвижных граждан, то перила следует устанавливать дополнительно и вдоль средней линии пологой дорожки.

Однако если угол наклона не выше 5 %, то присутствие поручней не является обязательным. Нормы ГОСТа предусматривают монтаж поручней с двумя уровнями высоты. Первый уровень должен располагаться на высоте 0,7 м, а если подразумевается, что пандусом будут пользоваться дети-инвалиды, то он может уменьшаться до 0,5 м.

Второй уровень равен 0,9 м, но во время проектирования разрешается подбирать его высоту в интервале 0,85-0,92 м. Данные рекомендации не выходят из рамок СП. Согласно ГОСТу Р51261-99 поручни необходимо устанавливать, если высота подъема имеет размер 150 мм и выше либо горизонтальная проекция наклонной дорожки равна 1800 мм и более.

Также в данном документе немного по-другому указывается первый уровень высоты перил – 0,7-0,75 м. Окончания поручней, то есть участки, которые выходят за границы самой площадки, должны иметь размеры не менее 0,3 м (нормальной считается длина в интервале 0,27-0,33 м). Окончания перил должны быть гладкими и без острых зазубрин, чтобы человек не мог о них пораниться.

Дополнительные требования к установке перил включают в себя следующее:

неразрывность их по всей длине дорожки;
параллельность друг другу;
круглое сечение размером 4-6 см;
отступ от шероховатых стен – 6 см, от гладких – 4,5 см.

Черт.3

Схема установки коляски на стенде «Бегущая дорожка»

1 — держатель ручки коляски с демпфирующим устройством; 2 — транспортерная лента; 3 — неровности; 4 — груз; — база шасси коляски; — межосевое расстояние между рольгангами стенда; ; =100 мм

Черт.3

Методика проведения испытаний

1. Скорость движения транспортерной ленты 0,9-1,1 м/с.

2. Неровности устанавливают на транспортерной ленте с шагом 160 мм по схеме, приведенной в п.3. При этом неровности на правой и левой дорожках должны быть смещены относительно друг друга на 80 мм. Форма неровностей — полуцилиндр с диаметром . Неровности допускается закреплять на технологических планках или непосредственно на транспортной ленте.

3. Число и схема установки неровностей.

Номера неровностей	Высота неровностей , мм	Число неровностей	Схема расположения неровностей (порядковый номер)
1	5	10	1-5; 32-36
2	10	10	6-10; 27-31
3	15	10	11-15; 22-26
4*	20	4	16-17; 20-21
5*	25	2	18-19

_________________ * При испытании колясок всех типов, имеющих ограничение по массе (облегченные), и типа КО (массой не более 9 кг), эти неровности снимаются.

4. Коляску устанавливают на транспортерную ленту, ручку коляски закрепляют в держателе. Держатель закреплен шарнирно.

5. В кузове коляски размещают и закрепляют равномерно распределенный груз: 15 (20) кг — для колясок, имеющих ограничение по массе; 20 (30) — для остальных типов.

6. Кратковременным включением стенда проверяют положение закрепленного груза и устойчивое положение коляски на ленте (дорожке). При смещении коляски в какую-либо сторону устанавливают боковые растяжки.

7. Приводят в движение транспортерную ленту. Цикличность визуального наблюдения за работоспособностью коляски — 3 ч.

8. Коляску считают выдержавшей испытания, если после испытания на стенде колясок типов: КЗ в течение 15 ч, КО в течение 20 ч, КК в течение 30 ч не обнаружено поломок и дефектов, за исключением естественного износа шарнирных элементов и трущихся поверхностей, не приводящих к выходу на строя самой коляски.

Основные требования к пандусам

Как было сказано выше, пандусы для инвалидов должны соответствовать множеству требований. Основные из них – это размеры конструкции, угол наклона, а также форма и высота ограждений.

Габариты

Длина и высота конструкции – взаимосвязанные величины. Чем выше устройство, тем больше будет длина. Единственное постоянное значение – ширина, которая должна быть неизменной на протяжении всего устройства. Согласно СП 59.13330.2012, пандусы должны иметь следующие параметры:

максимальная высота марша – 80 см;
минимальная ширина винтового изделия (при полном повороте) – 200 см;
минимальная ширина конструкции при одностороннем движении – 150 см, при двухстороннем – 180 см (оптимальное значение – 2 м);
вдоль края должен располагаться бортик высотой не менее 5 см либо тонкая металлическая трубка на высоте 10-15 см;
минимальная высота проёма (расстояние от пандуса до потолка) – 2 м;
максимальная длина конструкции без оборудования площадкой – 10 м.

Также стоит о и «общей» ширины. Первый термин обозначает расстояние от одного борта наклонной площадки до другого. Общая же ширина – дистанция между выступающими поручнями конструкции. Поэтому при проектировании спуска, необходимо использовать «общую» ширину.

Расчёт уклона

Уклон – соотношение длины и ширины конструкции. Рассчитывается данный параметр по формуле: U=H/L, где H – высота, L – длина изделия. При этом получившаяся величина не должна превышать максимальный наклон, описанный в СП 59.13330.2012. Согласно данному документу, максимальные значения следующие:

1:20 (на 1 см высоты должно приходиться 20 см длины);
5% (максимальная высота на 100 см длины – 5 см, аналогично соотношению 1:20);
2,86О (указывается довольно редко из-за сложного расчёта).

Например, нужно установить конструкцию длиной 100 см между двумя точками, расположенными на высоте 0 и 10 см. Для расчёта наклона можно воспользоваться формулой: = 0,1 см. Другими словами, получатся значения: 1:10 = 10% = 1°, что вполне соответствует установленным требованиям.

В некоторых случаях допускается нестандартный наклон:

1:12 (8% или 4,8°) – для временных изделий (например, во время реконструкции или ремонта дома) высотой не более 50 см с расстоянием между площадками – не более 600 см;
1:10 (10% или 5,7°) – при высоте конструкции не более 20 см.

Стоит отметить, что лестницы имеют больший наклон, поэтому устанавливать на них пандус – бессмысленно. Во-первых – такая конструкция не будет соответствовать вышеописанным правилам. А во-вторых – взбираться по пандусу с углом в 30-40° будет невозможно.

Ограждения

Для повышения комфорта и ликвидации травматизма, конструкции для инвалидов должны оборудоваться металлическими поручнями. Согласно СП 59.13330.2012, перила должны устанавливаться на всех изделиях, высотой более 0,45 м. Кроме того, в документе указаны следующие требования к ограждениям:

поручни изготавливаются из металла и устанавливаются с обеих сторон наклонной площадки;
перила должны быть круглого сечения;
диаметр поручня – 3-5 см (оптимальный размер – 4 см);
минимальное расстояние от гладкой стены – 4,5 см, от неровной поверхности – 6 см;
с каждой стороны необходимо установить как минимум 2 ограждения на разной высоте;
нижний поручень должен быть на расстоянии 70 см, верхний – 90 см (допускается высота от 85 до 92 см);
для детей ограждения следует устанавливать на высоте 50 см;
поручни с внутренней стороны конструкции не должны прерываться на протяжении всей длины;
в начале и конце пандуса поручни должны быть длиннее на 30 см (допускается диапазон в 3 см) и иметь закруглённую форму;
расстояние между поручнями – 90-100 см;
при ширине наклонной конструкции более 3 м также необходимо установить поручень посередине;
начало и конец конструкции должны маркироваться предупредительными полосами;
с внешней стороны пролёта необходимо нанести рельефное обозначение этажа.

Важные моменты

Помимо общих и основных требований СНиП и СП к наклонным конструкциям, также следует обратить внимание на следующие моменты:

модели из металла – наиболее дешёвые, но надёжные и долговечные изделия;
если пандус будет использоваться одним человеком (например, при въезде на лоджию на первом этаже), стоит учитывать параметры кресла-каталки (к примеру, высоту и толщину колёс, расстояние между ними и т.д.);
чтобы предотвратить скольжение, на поверхности наклонной площадки следует установить противоскользящие накладки;
установленная конструкция для инвалидов не должна мешать движению пешеходов или автомобильного транспорта;
чтобы снизить уровень шума, на поверхности можно наклеить небольшую демпферную ленту.

Виды пандусов для подъездов

Существуют два вида пандусов:

стационарные
аппарели (переносные, откидные и пр.).

Стационарные представляют собой монолитные наклонные плоскости из бетона, металла. Монтируются в тех местах, где есть достаточно места для прохода рядом. Установка таких элементов строительства закладывается на стадии проектирования здания.

Мобильные пандусы или аппарели могут быть приставными (съемными), откидными, телескопическими, складными секционными.

Съёмная аппарель может применяться в тех случаях, где есть на входе в подъезд максимум 2-3 ступени и эту площадку можно оставлять в самом подъезде.
Откидной устанавливают в тех пространствах, где ограничена ширина лестничного марша и есть ограждения, куда можно смонтировать устройство.
Телескопические элементы, как один из вариантов съемного пандуса, применяется при большом значении угла подъема. Также как и съемный, может временно храниться в подъезде.
Двухсекционный складной – одна из разновидностей откидного пандуса. Применяется в случае обеспечения проезда широких колясок. Превышает по компактности обычный, откидной. Устанавливается со стороны перилл на лестничном марше.

Действующие строительные нормы

Требования к конструкции пандусных спусков для передвижения инвалидных колясок определяются тремя действующими документами:

В СНиП подробно изложены все конструктивные требования к размерам пандусов для инвалидов при стационарных условиях монтажа. Указаны необходимые углы наклона маршей, их ширина, предельная длина, размеры площадок и дополнительные установочные элементы в виде перильных ограждений, страховочных бортиков и другого.

Свод Правил (СП) — это более актуальная расширенная редакция СНиП. Указанные в нем нормативы несколько отличаются в сторону уменьшения углов наклона пандусной дорожки и ее предельной длины, увеличения ширины проезда и габаритов площадок, устройства дополнительных элементов для обеспечения большей безопасности и удобного пользования.

Однако следует учесть, что СНиП законодательно выше по техническим указаниям, чем СП. Поэтому, если в технических условиях и проектной документации не оговаривается выполнение работ по требованиям Свода Правил, то выполняются обычные нормативы.

Требования Государственного стандарта и СНиП к устройству пандусов идентичны, но особенность ГОСТ заключается в более подробном изложении к установке перильных ограждений. В нем точно указано, в каких случаях установка перил является обязательной и изложены подробные требования к их конструкции.

Общие нормативы строительства пандуса в подъезде

Так как монтаж пандусов – это закон, то существуют определенные нормы, которым нужно следовать при монтаже. Прописаны они в Государственных стандартах и в СниПах. Самостоятельная установка пандуса в подъезде категорически запрещена, так как нужно иметь разрешение на монтаж конструкции и документацию, которая даст разрешение на его эксплуатацию. Этого требует действующий закон.

Вот список общих норм при возведении пандуса в подъезде:

Монтаж пандуса необходим, если поверхность имеет неровности, изменяющие ее более, чем на 4 см.
Оптимальным уровнем наклона является 5 %. Это показатель соотношения высоты и длины.
Пандус должен полностью соответствовать параметрам инвалидных колясок и состоять не только из плоскости наклона, но и из верхней и нижней площадки, а также иметь дополнительные площадки в случае монтажа поворотной конструкции или пандуса длиной более 9 метров.
В случае если нет возможности выдержать требование по уклону в 5 %, то можно установить пандус с углом до 10 %.
Запрещается устанавливать его таким образом, что стена или другое препятствие будет мешать выезду или въезду на него.
В случае невозможности установить пандус по нормам, в домах монтируются конструкции другого вида.
Помимо данных правил, которые входят в закон, также существуют некоторые нюансы, которые сделают перемещение колясок, в том числе детских по пандусу комфортным:
Односторонний пандус имеет ширину 90 см, а двусторонний – 180 см.
Правильная ширина рассчитывается в зависимости от того обстоятельства, что передвижение по конструкции инвалидов осуществляется при помощи поручней, за которые человек удерживается полусогнутыми руками.
В конструкции размером 180 см угол наклона должен быть меньшим, так как поручень всего один и человеку на коляске сложно подниматься, держась одной рукой. Именно из-за этого обстоятельства односторонний пандус намного комфортней, потому что имеет поручни с обеих сторон.
Согласно нормам Организации Объединенных Наций, слишком широкие пандусы, то есть с шириной 300 см, необходимо дополнять поручнем посередине.

Куда обращаться для установки пандуса

Нормы установки пандуса в подъезде определяются целым рядом законов и нормативных актов. В России на данный момент являются актуальными:

Конституция;
Конвенция ООН по правам инвалидов;
ФП “Доступная среда”;
ФЗ 181 “О социальной защите инвалидов”.

Главный закон по установке пандусов был принят в 95 году, а в 2016 году в него были внесены поправки. Согласно документу, все здания должны быть оборудованы пандусами или иными устройствами, делающими возможным доступ для малоподвижных граждан.

Но на деле все несколько иначе, поскольку раньше дома проектировались без учета нужд инвалидов. И для зданий старого фонда работы по установке пандуса выполняются по требованию. Таким образом, чтобы понять, куда обращаться для установки пандуса, необходимо выяснить, кто занимается управлением дома – ТСЖ или ЖЭК. Именно эти организации ответственны за установку пандуса для инвалидов в многоквартирном доме.

Образец заявления на установку пандуса в подъезде

Заявка на установку пандуса пишется в свободной форме, но все же желательно уточнить, какие моменты стоит в ней упомянуть. Образец заявления на установку и ремонт пандуса в подъезде вы можете посмотреть на фото.

Обустройство деревянного пандуса

Этапы сооружения деревянной модели откидного пандуса обладают схожестью с изготовлением металлического изделия, но отличаются по сложности.

Для работы потребуется:

Легкие рельсы заменяют деревянные доски требуемой толщины и ширины. Размеры подбираются с учетом возможности полного перекрытия пандусом лестничного марша.
Аналогично предыдущему процессу, широкие доски фиксируются между собой распорками, в роли которых выступают деревянные бруски.
Крепление откидного пандуса к перилам осуществляется за счет петель.
Не стоит забывать о местоположении распорок, которые не должны создавать препятствия при движении человека с коляской.
Когда в пандусе не нуждаются, его фиксируют возле перил. В качестве петли для закрепления цепочки может выступить обыкновенная дверная ручка.

Долговечность и эстетичный внешний вид пандуса для колясок играет не последнюю роль при их эксплуатации. Нижнюю часть конструкции можно обработать лаком для защиты от воздействия влаги, рабочая поверхность покрывается олифой. Верхняя часть откидного пандуса должна обладать шершавой поверхностью, чтобы исключить излишнее скольжение детской коляски.

Независимо от материала изготовления, конструкция не должна устанавливаться вплотную к стене или перилам. Минимальный зазор составляет 50 мм, это предотвратит касание к вертикальным поверхностям при движении.

Соблюдение требований при сооружении и установке аппарелей обеспечит безопасную эксплуатацию конструкции для детских колясок на протяжении длительного периода.

Колёса колясок для детей

Шасси обычно оснащается 4 массивными колёсами или трёхколесной базой с поворотным колесом впереди, которое можно зафиксировать, если в этом есть необходимость (такие модели более маневренны).

Резиновые колёса нужно накачивать, существует риск прокола. Пластиковые колёса в этом плане практичнее, но амортизация и способность к преодолению препятствий у них хуже. Колёса из вспененной резины обеспечивают отличную амортизацию, снижая вероятность прокола.

Колёса обеспечат проходимость и комфорт ребенка — благодаря мягкости хода, на которую влияют их размеры, материал обода, наличие подшипников и качество амортизации.

Кто должен устанавливать пандусы в домах

Пандусы для колясок в жилых домах должны монтировать организации, отвечающие за их содержание. Это может быть управляющая компания, ЖЭК, ТСЖ. Специалисты выполнят установку устройства для инвалидов по техническим условиям. Устанавливаемый пандус должен иметь документы, разрешающие его ввод в эксплуатацию.

Жильцы дома могут выбрать модель конструкции для своего подъезда. Подавая заявление, нужно указать информацию по желаемому устройству. Стоимость пандусов зависит от вида и варьируется от 3000 до 30000 рублей. Устройство пандуса выполняется только с разрешения управляющей организации.

Самостоятельная установка запрещена. Пандус, смонтированный без согласования, ликвидируют.

Администрацию УК могут привлечь к уголовной или административной ответственности.
