Расширительный бачок для систем отопления

Принцип действия

Отопительный контур, называемый двухтрубным, состоит из радиаторов и двух магистральных трубопроводов – подающего и обратного. Нагретый котлом теплоноситель поступает в подающую магистраль, затем – в радиаторы, после чего по обратному трубопроводу снова возвращается к котлу.

Однотрубная и двухтрубная система отопления – в чем основное отличие? Главное отличие от однотрубной системы состоит в том, что радиаторы подключаются по параллельной схеме. Каждый из них находится между магистральным и обратным трубопроводами и своим входным патрубком подключается к первому, а выходным – ко второму.

Можно сказать, что трубопровод подачи в данном случае играет роль распределительной гребенки, из которой рабочая среда поступает сразу во все отопительные приборы.

Схема двухтрубной системы отопления с принудительной циркуляцией и теплыми полами

Если система отопления функционирует постоянно, в качестве теплоносителя используется подготовленная (обессоленная) вода. В случае работы контура в периодическом режиме следует применять антифриз.

Вся система отопления должна быть полностью заполнена теплоносителем, иначе при перетекании он будет издавать заметный шум. Но температура рабочей среды не всегда бывает постоянной и при нагреве объем ее может увеличиться. На этот случай предусмотрен компенсирующий элемент – расширительный бачок, подключаемый к контуру через тройник.

Все еще думаете, какую систему отопления выбрать? Тогда рассмотрите более упрощенный вариант – однотрубная система отопления частного дома. Достоинства и недостатки, а также разновидности систем.

О том, какой счетчик отопления выбрать, читайте тут. Есть ли смысл ставить общедомовой прибор учета?

Инфракрасный обогреватель – недорогой и удобный прибор для обогрева помещения. Здесь https://microklimat.pro/otopitelnoe-oborudovanie/obogrevateli/vred-infrakrasnogo.html вы узнаете, полезны или вредны такие обогреватели.

Циркуляция теплоносителя и конструкция расширительного бачка

Очевидно, что для функционирования отопительной системы необходимо заставить теплоноситель перемещаться по контуру. Эту задачу решают одним из двух способов:

Организация конвективной (естественной) циркуляции

В данном случае используют свойство всех жидкостей и газов при нагреве перемещаться вверх. Отопительный контур начинается идущей прямо от котла вертикальной трубой – разгонным коллектором, имеющим в высоту не менее 1,5 м. Мощная конвекция на этом участке обеспечивает приемлемую циркуляцию теплоносителя в системе.

Двухтрубная система водяного отопления с естественной циркуляцией с верхней разводкой

У этого варианта есть два преимущества:

1. Энергонезависимость.
2. Максимально простая конструкция расширительного бачка. Он представляет собой установленную в наивысшей точке системы открытую емкость, в днище которой врезана ведущая к контуру труба.

Недостатков больше:

• длительная раскачка;
• необходимость применять трубы большого диаметра;
• работа котла на предельном режиме (теплоноситель успевает сильно остыть);
• необходимость нагрева теплоносителя до высокой температуры, что делает невозможным эксплуатацию системы в межсезонье.

Перекачивание с помощью насоса

Используются специальные насосы, называемые циркуляционными.

Поскольку система замкнутая, их мощность определяется только величиной гидравлического сопротивления контура (высота подъема теплоносителя значения не имеет).

Данный вариант лишен перечисленных в предыдущем пункте недостатков, но из-за повышенного давления здесь приходится применять расширительный бачок более сложной конструкции.

Это герметично закрытая емкость, разделенная гибкой мембраной на две полости. Одна из них заполнена сжатым воздухом, в другую поступает избыток теплоносителя.

Если применяется антифриз, лучше установить закрытый расширительный бачок, независимо от способа циркуляции. Из открытого бачка в помещение будут проникать вредные испарения.

Расширительный бак для отопления открытого типа: характеристика устройства

Открытый расширительный бак для отопления имеет простую конструкцию в виде прямоугольной или цилиндрической емкости, оснащенной крышкой, которая предотвращает попадание частиц грязи в систему. Расширитель должен иметь патрубок, к которому будет подводиться труба от системы отопления. Емкость также должна быть оснащена сливным краном, который понадобиться для отведения жидкости в канализацию, в случае накопления ее в больших объемах.

Для безопасной эксплуатации расширительный бак должен иметь переливную трубу для отведения лишней воды в сливную сеть в случае переполнения бака. Также к нему должна быть подведена труба водоснабжения для пополнения системы отопления водой.

Расширительные баки для отопления открытого типа могут быть изготовлены из любого материала. Это может быть листовая сталь, нержавейка или пластик. Главным условием является то, что он должен быть термостойким, поскольку теплоноситель нагревается до высоких температур.

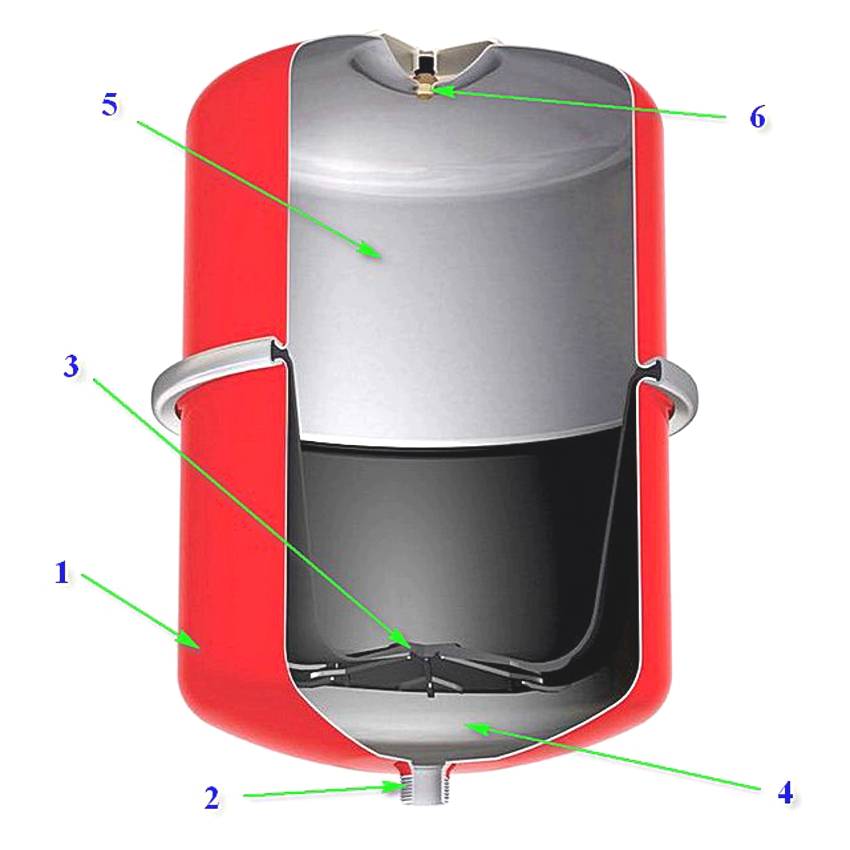

Строение расширительного бака мембранного типа: 1 – металлический корпус, 2 – патрубок, 3 – мембрана между двумя камерами бака, 4 – камера, заполняемая теплоносителем, 5 – воздушная камера, 6 – ниппель

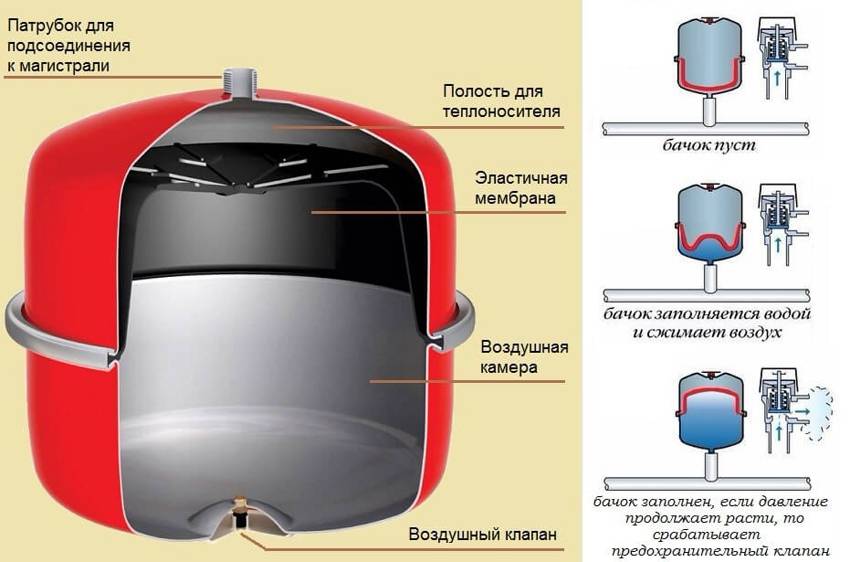

Принцип работы расширительного бачка системы отопления

Принцип работы бака заключается в следующем. Разогретая до значительной температуры жидкость начинает увеличиваться в объеме, тем самым способствуя повышению давления в системе. Излишки жидкости выдавливаются в расширительный бак, где она будет находиться до момента остывания, после чего самотеком возвратится обратно с систему отопления. Данный процесс выполняется циклично.

Расширительный бак для системы отопления открытого типа оснащен несколькими патрубками:

• для соединения расширительной трубы, через которую поступает теплоноситель;
• для циркуляционной трубы, что отводит воду из системы;
• контрольной трубы, предназначенной для регулировки наполненности системы и
• ликвидации из нее воздуха;
• переливной трубы, для удаления излишков жидкости.

Также конструкцией предусматривается запасной патрубок с краном, через который вода сбрасывается при ремонте системы.

Принцип работы расширительного бака системы отопления

В случае достижения жидкостью максимального уровня, вода будет поступать через переливную трубу в канализацию, в случае подключения к ней. Если на переливе установлен патрубок с краном, необходимо периодически проверять уровень воды в баке простым открытием запорной арматуры. При установке расширительного бака для отопления, его можно оснастить реле верхнего и нижнего уровней, которые могут подавать звуковой или световой сигнал, когда жидкость доходит до максимального уровня в точке перелива, или минимального.

Поскольку расширительный бак не является герметичным, часть жидкости, прибывая в контакте с воздухом, испаряется, что требует ее компенсации для нормальной работы системы. Это происходит при непосредственном участии человека, который должен контролировать объем воды в системе и, при необходимости, пополнять его.

Достоинства и недостатки открытого расширителя

Главными преимуществами расширительного бака системы отопления открытого типа является простота конструкции и полная автономность устройства, работа которого не зависит от работоспособности системы. Все процессы в нем происходят согласно естественному круговороту, без использования насосного и прочего оборудования. Также радует доступная цена расширительного бака для отопления открытого типа, которая стартует от 1500 руб.

К недостаткам такой емкости можно отнести:

• необходимость теплоизоляции бака для снижения потерь тепла;
• монтаж дополнительных трубопроводов, что портит эстетичный вид;

Расширительный бак имеет довольно простую конструкцию

• не герметичность резервуара;
• необходимость периодического пополнения воды в системе в результате испарения жидкости. Поскольку вода непосредственно контактирует с воздухом, это может стать причиной возникновения коррозии стальной емкости, что приведет к уменьшению теплоотдачи, появлению шума и снижению периода ее эксплуатации.

В частном доме расширительный бак отопления открытого типа устанавливается в чердачном помещении, лестничном проеме или специально оборудованном боксе, который устанавливается на крыше дома. При достаточной высоте здания его можно расположить внутри жилого помещения в санузле или хозкомнате.

Расширительную емкость устанавливают рядом с котлом отопления

Конструктивные особенности

Часто для открытой системы отопления изготавливается бак своими руками. Он представляет собой негерметичный резервуар, который монтируется в верхней точке. Это считается важным моментом, так как его местонахождение напрямую влияет на правильную работу всего оборудования.

Заводская или самодельная емкость обладает важными эксплуатационными параметрами:

• Материал, из которого сконструирован бак, отличается устойчивостью к воздействию теплоносителя и его резким перепадам температур.
• Правильно определенный объем емкости находится в зависимости от общего количества воды в отоплении.
• Единственное и постоянное место его расположения нельзя изменять.

Незамерзающие жидкости при испарении выделяют вредные вещества, которые наносят вред организму человека. Кроме того, существует возможность проникновения кислорода в систему, что приводит к образованию коррозии на внутренних стенках трубопроводов.

Для избавления от этих негативных явлений в емкость добавляют масло, которое на поверхности теплоносителя образует пленку, препятствующую испарению и проникновению кислорода в воду. В некоторых случаях стенки компенсирующей емкости утепляют, а на верхнюю часть устанавливают плотную крышку.

Расширительный бак для водоснабжения в различных системах схемы монтажа

Помимо работы в качестве оборудования для автономного водопровода, мембранный расширительный бак для водоснабжения нередко используют в других целях, устанавливая его в отопительные, водосборные и водоснабжающие системы различного инженерного исполнения. При этом основные критерии выбора – температурные характеристики внутренней оболочки, объем бака и способ его размещения на поверхности.

Рис. 11 Гидробак с бойлером косвенного нагрева – схема и пример размещения

Обвязка бойлера косвенного нагрева

Бойлер косвенного нагрева предназначен для создания запасов горячей воды в доме, конструктивно он выполнен в виде металлического утепленного резервуара для сбора воды, внутри которого находится отопительный трубопровод. Поступающая в бойлер холодная вода нагревается трубами, по которым циркулирует теплоноситель системы отопления – таким образом установка не потребляет электроэнергию, а потребитель всегда имеет запас горячей воды. Также петлевая схема подключения трубопровода бройлера с рециркуляцией не позволяет остывать воде в трубах.

Общеизвестно, что при нагреве вода расширяется и в закрытом бройлере из-за этого повышается давление. Для компенсации к нему подключают вертикально установленный расширительный бак для систем водоснабжения, оболочка которого принимает на себя возросшее давление воздуха.

Рис. 12 Вертикальные расширительные баки для накопления воды в системах обезжелезивания

Запас воды

Для обеспечения автономного водоснабжения вовсе не обязательно устанавливать погружные или поверхностные электронасосы в водные источники и производить непрерывный водозабор. Альтернативный метод – кратковременный сбор воды и хранение ее запасов в накопительной емкости. Для его реализации на чердаке дома устанавливают накопительный бак, наполняют его водой из любого источника с помощью электронасоса, предусматривая разрыв цепи электропитания поплавковым выключателем, установленным на стенке накопительной емкости.

Недостатком способа сбора жидкости в накопительную емкость является неудобство ее размещения на чердаке, а также низкий напор без мембраны при малой высоте расположения (1 бар на 10 метров вертикального водного столба), не всегда достаточный для комфортного водопотребления.

Альтернатива данному варианту – использование накопительного гидробака большой емкости. Его можно разместить в любом месте дома и даже в подвале, а элементом, управляющим электронасосом, служит реле давления. В этом случае подобранный гидробак обеспечит значительно больший напор воды во внутреннем водопроводе по сравнению с накопительной емкостью на чердаке

Его второе немаловажное преимущество – нахождение внизу, благодаря этому подключаемый трубопровод не будет портить дизайн и эстетичный вид дома в отличие от накопительного бака, к которому придется протягивать линию по верху

Рис. 13 Схема монтажа гидроаккумулятора в системе со скважинным насосом

Забор воды из скважины

Технология подключения гидроаккумулятора к магистрали автономного водоснабжения с подачей воды из скважины была рассмотрена выше, в этом случае гидроаккумулятор обычно используют в составе насосной станции или размещает его отдельно, рядом со скважинным насосом. Бак также может находиться в доме, намного реже его помещают на поверхности в отдельной пристройке.

Забор воды из емкости

Не всегда водозабор производят для бытовых нужд и питья, нередко вода нужна в хозяйстве для полива огородов, автомоек, наполнения бассейнов или рукотворных прудов. В этом случае ее чистота не играет большой роли, и она может быть взята из различного вида источников или емкостей – озер, прудов, крыниц, бочек для сбора дождевых осадков. Использование поверхностных насосов при этом требует постоянного надзора, поэтому рационально применять для водосбора автоматически отключаемые насосные станции, в состав которых обязательно входит горизонтальный гидробак. Прибор предотвратит нежелательные гидравлические удары и обеспечит работу отключающей автоматики от реле давления, если оно не подходит, его отсоединяют от питания, меняют на реле сухого хода или на входе напорной трубы ставят переходник с реле протока.

Рис. 14 Схемы насосных станций для дома

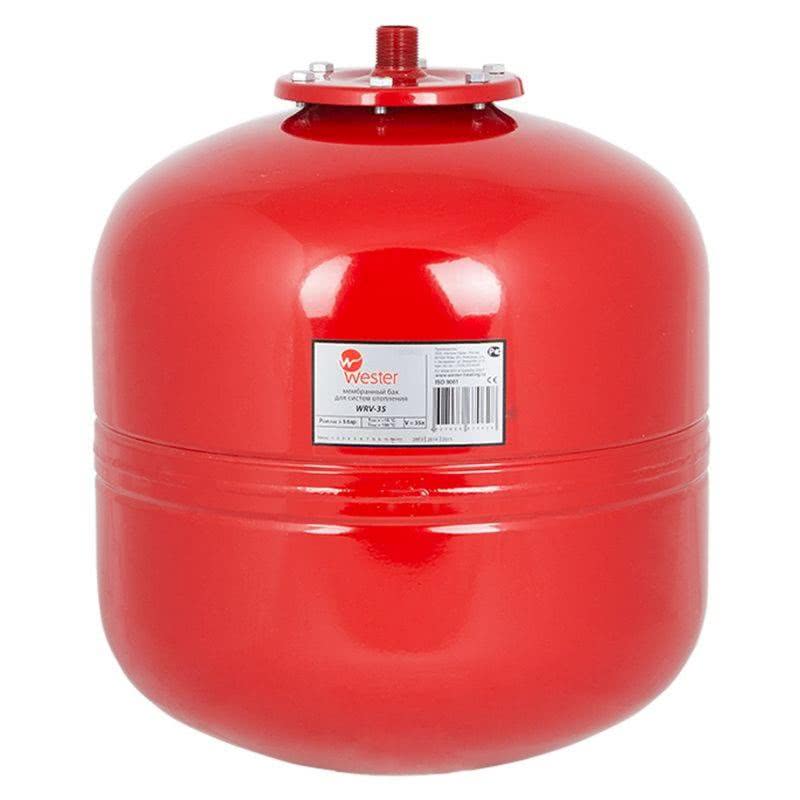

Мембранные расширительные баки для систем отопления Wester

Общий вид фронт Общий вид сзади Вид сверху Вид снизу Все объемы Увеличить membrannye-rasshiritel’nye-baki-dlja-otoplenija-wester-wrv_, Общий вид сзади, увеличить membrannye-rasshiritel’nye-baki-dlja-otoplenija-wester-wrv_, Вид сверху, увеличить membrannye-rasshiritel’nye-baki-dlja-otoplenija-wester-wrv_, Вид снизу, увеличить membrannye-rasshiritel’nye-baki-dlja-otoplenija-wester-wrv_, Все объемы, увеличить

Производитель: Wester HeatingЕмкость: 8, 12, 24, 35, 50, 80, 100, 120, 150, 200, 300, 500, 750, 1000, 1500, 2000, 2500, 3000, 5000, 10 000 литровПреддавление в воздушной полости: 1,5 барМакс. давление: 5,0 барРабочая температура: -10°C…+100°C – Предназначены для компенсации температурных расширений теплоносителя в замкнутых системах отопления.  – Основные элементы бака – корпус из высококачественной стали, эластичная мембрана из каучука.  – Давление в воздушной полости для баков от 8 до 150 литров – 1,5 бара, от 200 до 10 000 литров – бара.  – Теплоноситель в системе отопления – вода с содержанием гликоля не выше 50%.  – Расширительные баки комплектуются сменной мембраной.  – Температурный режим работы – от -10 °С до +100 °С  – Срок службы – 100 000 циклов.  – Цвет корпуса – красный.

Характеристики и цены >>>

Наименование	Стоимостьс НДС, руб.	В наличиина складе
Мембранный бак для отопления Wester WRV8	1 391,00		Купить Мембранный бак для отопления Wester WRV8
Мембранный бак для отопления Wester WRV12	1 073,00		Купить Мембранный бак для отопления Wester WRV12
Мембранный бак для отопления Wester WRV18	1 173,00		Купить Мембранный бак для отопления Wester WRV18
Мембранный бак для отопления Wester WRV24	1 343,00		Купить Мембранный бак для отопления Wester WRV24
Мембранный бак для отопления Wester WRV35	2 199,00		Купить Мембранный бак для отопления Wester WRV35
Мембранный бак для отопления Wester WRV50	2 624,00		Купить Мембранный бак для отопления Wester WRV50
Мембранный бак для отопления Wester WRV80	3 832,00		Купить Мембранный бак для отопления Wester WRV80
Мембранный бак для отопления Wester WRV100	5 508,00		Купить Мембранный бак для отопления Wester WRV100
Мембранный бак для отопления Wester WRV150	8 325,00		Купить Мембранный бак для отопления Wester WRV150
Мембранный бак для отопления Wester WRV200 (top)	12 367,00		Купить Мембранный бак для отопления Wester WRV200 (top)
Мембранный бак для отопления Wester WRV300 (top)	15 114,00		Купить Мембранный бак для отопления Wester WRV300 (top)
Мембранный бак для отопления Wester WRV500 (top)	29 572,00		Купить Мембранный бак для отопления Wester WRV500 (top)
Мембранный бак для отопления Wester WRV750	67 580,00		Купить Мембранный бак для отопления Wester WRV750
Мембранный бак для отопления Wester WRV1000	90 664,00		Купить Мембранный бак для отопления Wester WRV1000

Монтаж мембранного устройства

Гидроаккумулятор этого типа устанавливают там, где имеется минимальная вероятность завихрений теплоносителя, поскольку для нормальной циркуляции водяного потока по контуру используется насос.

Правильное положение емкости

При подключении расширительного бака к закрытой системе отопления обязательно нужно учесть расположение воздушной камеры устройства.

Резиновая мембрана периодически растягивается и затем сокращается. Из-за такого воздействия со временем на ней появляются микротрещины, которые постепенно увеличиваются. После этого мембрану приходится заменять новой.

Если воздушная камера такого бака при установке останется внизу, то давление на мембрану усилится за счет гравитационного воздействия. Трещины появятся быстрее, ремонт понадобится раньше.

Разумнее устанавливать расширительный бачок таким образом, чтобы отсек, заполненный воздухом, оставался сверху. Это позволит продлить срок службы устройства.

Особенности выбора места установки

Существует ряд требований, которые нужно учитывать при установке мембранного расширительного бака:

1. Его нельзя ставить вплотную к стене.
2. Следует обеспечить свободный доступ к устройству для его регулярного обслуживания и необходимого ремонта.
3. Подвешенный на стене бак не должен располагаться слишком высоко.
4. Между баком и трубами отопления следует поставить запорный кран, который позволит снимать устройство без полного слива теплоносителя из системы.
5. Трубы, подведенные к расширительной емкости, при настенной установке также нужно прикрепить к стене, чтобы снять возможную дополнительную нагрузку с патрубка бака.

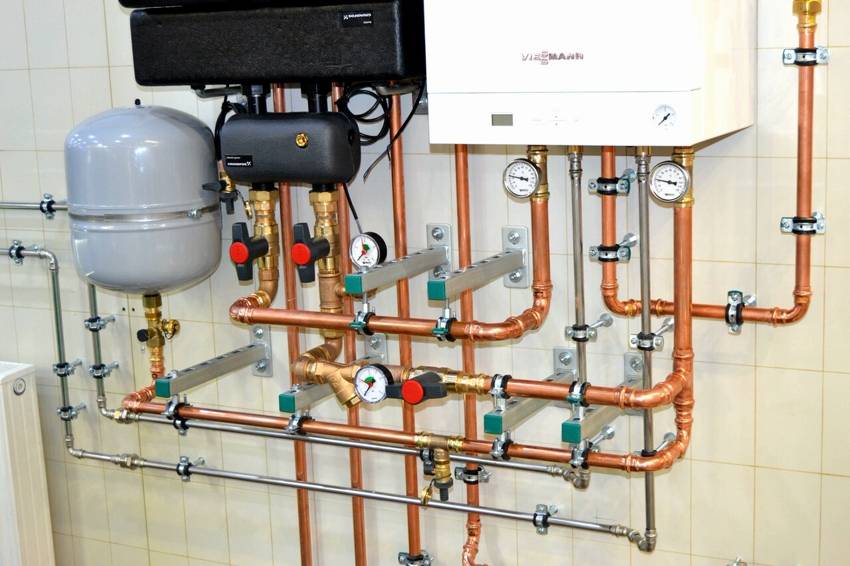

Для мембранного устройства наиболее подходящим местом подключения считается обратный отрезок магистрали между циркуляционным насосом и котлом. Теоретически можно поставить расширительный бачок и на подающей трубе, но высокая температура воды отрицательно скажется на целостности мембраны и сроке ее службы.

При использовании твердотопливного оборудование такое размещение опасно еще и тем, что из-за перегрева в емкость может попасть пар. Это серьезно нарушит работу мембраны и даже может ее повредить.

Помимо запорного крана и “американки” рекомендуется при подключении устанавливать дополнительно тройник и кран, который позволит опустошить расширительный бачок перед отключением.

Настройка прибора перед использованием

Перед установкой или непосредственно после нее необходимо правильно настроить расширительный бак, иначе называемый экспанзомат. Это сделать несложно, но сначала нужно узнать, какое давление должно быть в системе отопления. Допустим, приемлемый показатель составляет 1,5 бар.

Теперь нужно измерить давление внутри воздушной части мембранного бака. Оно должно быть меньше примерно на 0,2-0,3 бар. Измерения проводят манометром с подходящей градацией через ниппельное соединение, которое имеется на корпусе бака. Если необходимо, воздух подкачивают внутрь отсека или стравливают его избыток.

В технической документации обычно указано рабочее давление, которое устанавливается изготовителем на заводе. Но практика показывает, что это не всегда соответствует действительности. Во время хранения и транспортировки часть воздуха могла выйти из отсека. Нужно обязательно провести собственные измерения.

Если давление в баке выставлено неправильно, это может привести к подсосу воздуха через устройство для его отведения. Такое явление вызывает постепенное остывание теплоносителя в баке. Предварительно заполнять мембранный бак теплоносителем не нужно, достаточно просто заполнить систему.

Бак как дополнительная емкость

Современные модели отопительных котлов нередко уже снабжены встроенным расширительным баком. Однако его характеристики далеко не всегда соответствуют требованиям конкретной отопительной системы. Если встроенная емкость слишком мала, нужно установить дополнительный резервуар.

Он обеспечит нормальное давление теплоносителя в системе. Такое дополнение будет актуальным и в случае изменения конфигурации отопительного контура. Например, когда самотечную систему переделывают под циркуляционный насос и оставляют старые трубы.

Это верно и для любых систем со значительным объемом теплоносителя, например, в двух-трехэтажном коттедже или там, где помимо радиаторов имеется теплый пол. Если используется котел со встроенным мембранным баком небольшого размера, установка еще одной емкости практически неизбежна.

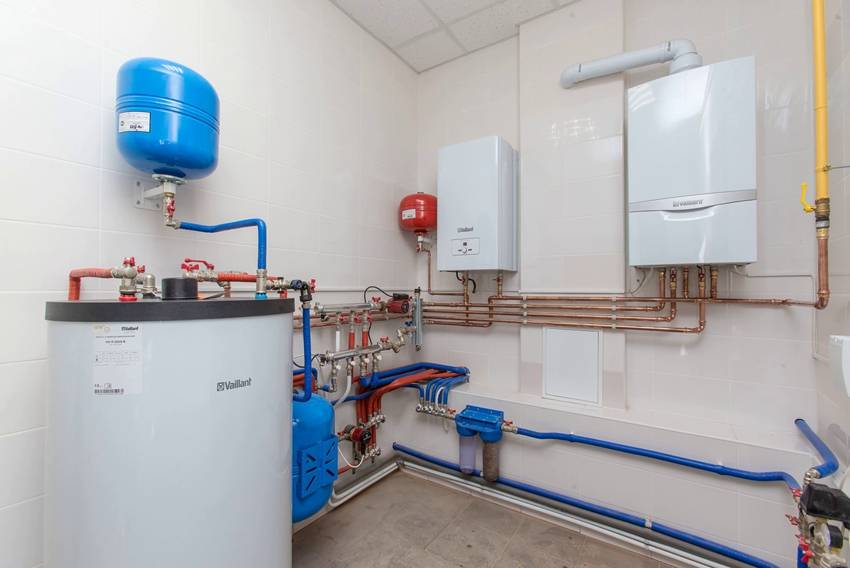

Расширительный бак будет уместен и при использовании бойлера косвенного нагрева. Клапан сброса, подобный тому, что устанавливают на электрокотлах, здесь не будет эффективным, экспанзомат – адекватный выход из положения.

Принцип работы самотечной системы отопления частного дома

Любая система отопления, предполагающая использование теплоносителя, работает за счет его нагревания и последующего остывания. Так тепло, получаемое от сжигания топлива в котле, раздается по всему зданию. Теплоноситель, имеющий высокую температуру, поступает по трубам в радиаторы. Остывая в них, он возвращается в котел, чтобы снова нагреваться. А тепло, исходящее от поверхности радиаторов, обогревает помещения.

Существует две основных разновидности таких систем – с естественной циркуляцией теплоносителя, и с принудительной.

Схема системы отопления с принудительной циркуляцией
Схема отопления с естественной циркуляцией

Движение в системе с естественной циркуляцией осуществляется лишь за счет разницы в весе холодной и горячей воды. Основные преимущества очевидны:

• самотечное отопление частного дома может быть совершенно автономным и независимым от наличия инженерных коммуникаций;
• устройство естественной циркуляции отопления несложно выполнить своими руками;
• правильное отопление с естественной циркуляцией эффективно, экономично и безопасно.

Как же работает самотечное отопление частного дома без насоса? Секрет в том, что вес воды (как и любой жидкости) понижается с повышением температуры. Жидкость увеличивается в объеме, а плотность уменьшается. При температуре, близкой к кипению, вода насыщается воздухом и становится легче.

Зависимость веса кубометра воды от температуры

И как же это сделать? Один кубометр воды при температуре 90°С весит 965 килограмм, а при 80°С – 971 килограмм. Если же снизить температуру с 90°С до 70°С, то куб станет на 12 килограмм тяжелее. На этом явлении и основан принцип работы самотечной системы отопления. Из котла нагретый теплоноситель поступает в разгонный коллектор под давлением поступающей в котел холодной воды, имеющей больший вес (это происходит, так как система практически замкнутая).

Уже на выходе из коллектора, вода теряет несколько градусов, а после прохода через радиаторы она остывает еще сильнее. В результате в дальних от котла стояках вода давят вниз сильнее, так как она в них холоднее. Соответственно скорость движения ее может быть больше.

Поступая под действием гравитации в котел, холодная вода вытесняет горячую, имеющую меньший вес, обратно в систему отопления. Такое движение происходит циклично. В замкнутой системе отопления естественная циркуляция будет продолжаться до тех пор, пока котел нагревает воду до нужной температуры.

Виды систем отопления

Существуют две основные разновидности отопительных систем – открытые (незамкнутые) и закрытые (замкнутые). Первые являются самыми простыми, теплоноситель в них течет по трубам самотеком, без помощи насосов, повинуясь законам физики. Расширительный бак для отопления открытого типа располагается в самой верхней части контура – выше, чем верхняя линия установленных в здании батарей. Давление в таком контуре отопления достаточно маленькое, близкое к атмосферному.

Расширяясь под воздействием тепловой энергии, теплоноситель нуждается в частичном удалении из отопительного контура. Именно для этого и служит простейший расширительный бачок для отопления открытого типа, смонтированный выше всех установленных в доме радиаторов (часто ставится на чердаке). В него направляются поступающие из труб излишки. Если их образуется слишком много, часть из них самотеком удаляется из отопления через патрубок, приваренный к расширительному бачку.

Несмотря на размеры и кажущуюся простоту работы, расширительные бочки играют важную роль в надежности работы всей отопительной системы.

Теплоноситель в открытых (незамкнутых) системах отопления напрямую соприкасается с атмосферным воздухом, так как расширительные бачки здесь не герметичны. И если в трубах и радиаторах образуются воздушные пузырьки, они удаляются через сам бак, без использования специальных клапанов. Помимо расширительного бака для открытой системы отопления, здесь нередко устанавливаются циркуляционные насосы – в большинстве случаев они монтируются сразу после котла, вместе с байпасом.

Закрытые (замкнутые) системы отопления являются герметичными – в них теплоноситель не контактирует с атмосферным воздухом. Особенности монтажа таких систем:

• Обязательное применение циркуляционных насосов – для обеспечения правильной циркуляции теплоносителя;
• Обязательное применение группы безопасности – она отвечает за сброс давления;
• Обязательное применение автоматических спускников воздуха – не нужно объяснять, за что они отвечают.

Теплоноситель здесь течет под давлением, создаваемым циркуляционным насосом

И если в открытых системах уделяется особое внимание уклону труб, то здесь этот уклон не нужен. Главным достоинством закрытого отопления является быстрое и гораздо более равномерное распределение тепла по обогреваемым помещениям

Вы можете смонтировать расширительный бак для отопления закрытого типа в любой произвольной точке дома – около отопительного котла, на высоте второго этаже и в любом другом месте. Но чаще всего расширительные бачки систем отопления закрытого типа ставят около отопительных котлов, вместе с группами безопасности.

Назначение расширительного резервуара для котлов

В момент нагревания объем любого тела увеличивается.

Это обусловлено физическими свойствами вещества. Жидкие тела, а в трубах и радиаторах отопления это теплоносители, при нагревании на каждые 10 °C увеличиваются примерно на 0,3%.

Так как сжиматься жидкость не может, то появляются её излишки, которые необходимо куда-то направить. Для этого устанавливается расширительный бачок.

Это устройство принимает излишки жидкости из труб отопления и восполняет недостаток теплоносителя при его охлаждении и, как следствие, сжимании.

Важно! При отсутствии расширительного бака во время нагревания теплоносителя происходит повышение давления, что приводит к разрыву труб и радиаторов. Расширительный бачок обеспечивает безопасную работу всех узлов отопительной системы

Расширительный бачок обеспечивает безопасную работу всех узлов отопительной системы.

От правильности его установки зависит срок службы. Таким образом, резервуар нужен для того, чтобы:

• временно удалять избыток теплоносителя из системы отопления при его нагревании;
• удалять излишки жидкости из бачка при превышении максимального уровня;
• восполнять недостаток теплоносителя в трубах при его охлаждении;
• поддерживать давление системы отопления с помощью регулировки объёма теплоносителя;
• накапливать и отводить в атмосферу воздух и пары из жидкости, которые появляются при её нагревании.

Как выбрать или сделать расширительный бак

Фабричный гидробак можно купить в специализированном магазине или заказать через интернет. Он представляет собой емкость с крышкой и отводами, готовую к установке. При покупке оцените полный и полезный объем, параметры резьбы патрубков и габаритные размеры модели.

При желании сэкономить, сварите сами емкость из нержавеющей стали или подыщите подходящую пластиковую канистру. Полимеры и нержавейка не подвержены коррозии, поэтому долго служат.  Такой самодельный демпфер работает не хуже заводского.

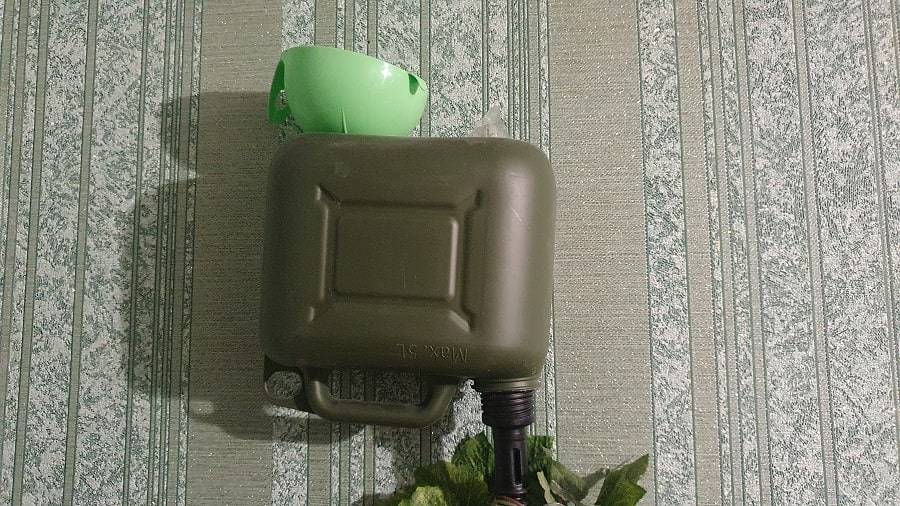

Можете поступить проще – возьмите канистру, подсоедините ее к отопительной системе, в верхней части вырежьте отверстие и вставьте туда воронку. Воду надо будет доливать вручную, а в конце отопительного сезона – снимать и промывать бак.

Подбираем подходящий бак

Выбор расширительного бака для отопления – процесс достаточно легкий. Мы уже знаем, как подобрать подходящую модель по объему и как работает тот или иной бак. Для отопительной системы открытого типа выбираем самую простую модель, пластиковую или металлическую. Для закрытого отопительного контура рекомендуем купить бачок со сменной мембраной. Первоначально такая покупка выльется в значительные расходы. Но если мембрана вдруг порвется, вы сможете ее просто заменить – замена стоит в разы дешевле, чем покупка новой емкости.

При выборе расширительного бочка не стоит экономить. Лишний потраченный рубль обернется двумя сбереженными на ремонте.

Расскажем, как выбрать бачок по производителю. В ходу продукция отечественных и зарубежных брендов, цены, как правило, отличаются друг от друга незначительно – в пределах 10-20%. Если вдруг вы обнаружите подозрительно дешевый бачок родом из Китая, советуем остеречься от такой покупки

Вполне возможно, что приобретение столь дешевого бака выльется в итоге постоянно рвущуюся мембрану – больше потратите на ремонт.
Отдельно следует уделить внимание форме. Классические бочкообразные расширительные бачки для отопления более привычные и распространенные

Вы сможете увидеть их практически в любом сантехническом магазине. Они характеризуются большим диапазоном вместительности и созданы для монтажа в отдельных котельных, где нет стеснения в свободном пространстве. Если же котел стоит в кухне или в помещении, где большой бак был бы заметен, советуем приобрести компактный плоский бачок.

Выводы и советы по установке расширительного бака

Из этой статьи становиться понятно, что универсальным способом установки расширительного бака — является подключение его на подачу, перед всасывающей стороной насоса. Это всегда обеспечит систему отопления стабильной работоспособностью и износоустойчивостью, а, следовательно, и уменьшит затраты как энергии, так и времени, и денег

При этом на подачю или на обратку работает насос — неважно

В случае, если в отопительной системе имеется 2 или более циркуляционных насосов, то расширительный бак следует смонтировать как можно ближе к всасывающей стороне всех насосов. Когда отопительная система вашего помещения имеет большие размеры, можно установить несколько расширительных баков, при установке ориентируюсь на указание выше — как можно ближе к всасывающей стороне насоса.

Подписывайтесь так же на наш Youtube, группу , . Там много полезного и интересного контента!
