Расчет конька двухскатной крыши

Как вычислить высоту конька при постройке дома

Что такое конек?

Конек – самый верхний элемент кровли здания, проходящий вдоль всей крыши. Это одна из важнейших деталей кровельной системы, он соединяет скаты и является опорой для стропил, от него зависит прочность крыши, герметичность и ветроустойчивость ее конструкции. Как правило, конек присутствует в конструкции двускатной крыши, но может использоваться и в других видах стропильных систем.

Конек выполняет еще одну важную функцию при строительстве здания – он принимает участие в теплоизоляции чердака или мансарды: если планируется утеплять крышу, то между теплоизолирующим слоем и кровлей необходимо оставить вентиляционные зазоры, чтобы контролировать микроклимат под крышей. Зимой благодаря этой вентиляции под кровлей не образуется лед, а летом мансарда или чердак не перегреваются.

Как вычислить высоту конька?

Высота конька определяется углом ската крыши, поэтому для вычислений в первую очередь необходимо знать этот параметр, который зависит от нескольких факторов. Во-первых, угол ската определяет экономичность кровельной системы – чем меньше угол, тем меньше кровельного материала уйдет на покрытие крыши, а следовательно, меньше затрат во время строительства.

Во-вторых, угол выбирается в зависимости от используемого покрытия: некоторые материалы могут устанавливаться на поверхность с определенным углом. Так, мягкая черепица благодаря своей легкости может лежать под наклоном максимум до 90 градусов, а керамическая черепица выдерживает наклон не более 60 градусов.

Кроме того, желательно учитывать и внешний вид дома: размер крыши должен соответствовать размеру, то есть высоте дома – слишком высокая острая крыша на небольшом здании выглядит нелепо, но и плоские кровли тоже не всегда хорошо смотрятся. Наиболее часто при строительстве частных домов выбирают угол ската от 35 до 45 градусов, так как более высокий угол приводит к повышенным ветровым нагрузкам, а более низкий – к сильному давлению массы снега.

Если угол ската крыши определен, то для высоты конька нужно применить знания геометрии – в таком случае этот показатель принимается за катет прямоугольного треугольника. Второй катет – это половина длины дома, а гипотенуза – размер ската. Геометрическая формула гласит, что в прямоугольном треугольнике длина одного катета равна длине второго, умноженной на тангенс угла у основания. Так как угол ската и длина второго катета (то есть длина дома) известны, а тангенс угла можно узнать в школьной таблице или найти в интернете, то быстрые расчеты на калькуляторе позволят вычислить высоту конька.

Например, нужно вычислить высоту конька в доме с двускатной крышей, проходящей вдоль длинной стены. Ширина другой стены равна 9 метрам, то есть один из катетов равен 4,5 метрам. Угол наклона выбран в 45 градусов. Тангенс такого угла равен единице. Таким образом, нужно умножить 4,5 на 1, в результате получается 4,5 метра – это высота конька.

Как вычислить высоту конька при постройке дома , Конструкция крыши &ndash, одна из самых сложных задач при постройке дома.

Расчет двускатной крыши

Представляем бесплатный калькулятор по расчеты двускатной крыши. Онлайн расчет обрешетки, угла наклона стропил и необходимого количества материалов.

Дополнительная информация о калькуляторе

Онлайн-калькулятор двускатной (двухскатной) крыши поможет вам рассчитать угол ската, размер и количество стропил, количество обрешётки, а также объём нужных материалов в режиме онлайн. В расчётную базу заранее внесены такие распространённые кровельные материалы, как металлочерепица, шифер, ондулин, черепица из керамики, битума, цемента и другие материалы.

Двускатная крыша (также встречаются написания «двухскатная крыша», «щипцовая крыша») — вариант крыши с двумя скатами, идущими от конька до наружных стен здания. На сегодня это самый распространённый вид крыш, благодаря простоте исполнения, невысокой себестоимости и привлекательному внешнему виду.

Стропила в конструкции такой крыши попарно опираются друг на друга и соединяются обрешёткой. Торцевые стороны сооружения с такой крышей имеют форму треугольника и называются фронтонами (иногда – щипцами). Обычно под двускатной крышей устраивается чердак, а на фронтонах для освещения проделываются небольшие чердачные окна.

Заполняя поля калькулятора, обратите внимание на значок «Дополнительная информация» , под которым скрываются пояснения по каждому пункту. Результаты расчетов также сопровождаются пояснениями, с которыми вы можете ознакомиться ниже. Результаты расчетов также сопровождаются пояснениями, с которыми вы можете ознакомиться ниже

Результаты расчетов также сопровождаются пояснениями, с которыми вы можете ознакомиться ниже.

Также вы можете задать свой вопрос или поделиться идеями по улучшению этого калькулятора. Будем рады вашим отзывам!

Пояснения к результатам расчетов

Угол наклона крыши

Так называется угол, под которым скат и стропила наклонены к плоскости потолка. Расчеты выполнены с учетом того, что планируется строительство симметричной двускатной крыши. Вводя угол, вы можете не только рассчитать нужное количество материалов для данного угла, но и проверить, возможно ли построение крыши под этим углом из выбранных вами материалов. Уменьшить или увеличить угол можно, изменив ширину основания или высоту подъёма: эти параметры жёстко взаимосвязаны.

Площадь поверхности крыши

Суммарная площадь скатов крыши, включающая площадь свесов заданной длины. Определяет количество кровельного и подкровельного материала, требуемого при строительстве крыши.

Примерный вес кровельного материала

Предположительный суммарный вес кровельного материала.

Количество рулонов изоляционного материала

Требуемое количество подкровельного материала, с учётом необходимого нахлёста в 10%. В расчётах мы исходим из рулонов длиной 15 метров и шириной 1 метр.

Нагрузка на стропильную систему

Максимально возможная нагрузка с учетом ветровых и снеговых нагрузок, приходящаяся на стропила.

Длина стропил

Стропила измеряются от основания ската до конька крыши.

Количество стропил

Суммарное количество стропил, необходимых для стропильной системы крыши при заданном шаге.

Минимальное сечение стропил

Чтобы обеспечить крыше достаточную прочность, необходимо выбрать стропила с предложенными здесь вариантами сечений.

Количество рядов обрешётки

При заданных вами параметрах потребуется данное количество рядов обрешетки. Если вам нужно определить количество рядов для одного ската, то данное значение нужно разделить на 2.

Равномерное расстояние между досками обрешетки

Чтобы исключить перерасход материалов и избавить себя от лишней работы по подрезке, вам нужно выбрать данное расстояние между досками обрешётки.

Объем досок обрешетки

Количество досок требуемых для обрешетки всей крыши (в кубических метрах).

Примерный вес досок обрешетки

Общий вес досок, используемых при обрешетке.

Расчет двускатной крыши Бесплатный калькулятор по расчеты двускатной крыши. Онлайн расчет обрешетки, угла наклона стропил и необходимого количества материалов.

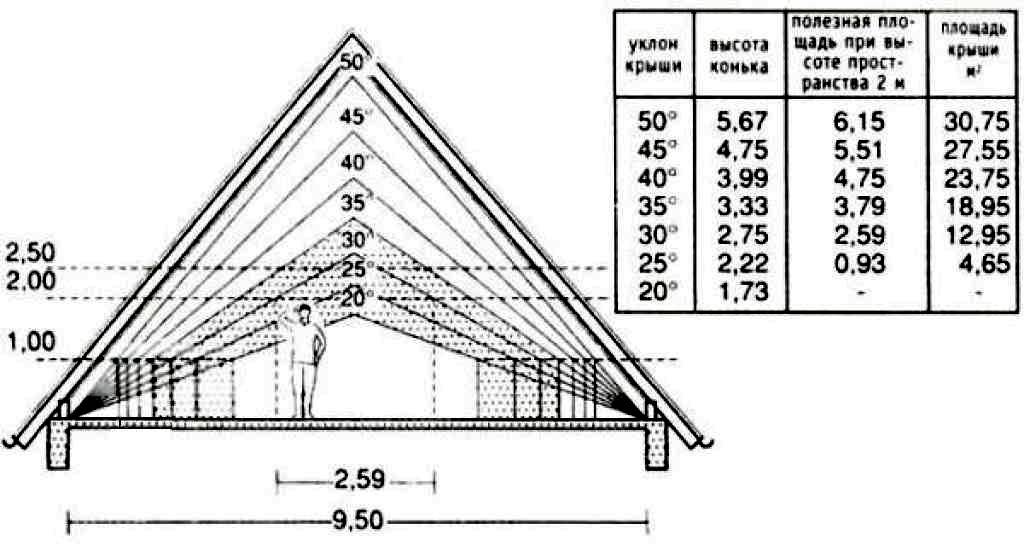

Положительные моменты увеличения высоты конька

Основных преимуществ со знаком плюс, возникающих при увеличении высоты конька, всего три:

• Снижение давления снегового покрова;
• Увеличение полезного пространства чердака за счет более высоких потолков;
• Улучшение вентиляции подкрышного пространства, снижение риска затекания дождевой воды под кровельный пирог, уменьшение расходов на утепление за счет более объемной воздушной подушки.

Крыша с высоким коньком идеально подходит для плотной городской застройки, при наличии большого количества осадков в виде снега, дождя и тумана. Такую кровлю зачастую даже не оборудуют полноценной теплоизоляцией, так как воздушный карман чердачного помещения снижает потери тепла в 3-4 раза более эффективно. Но для двухскатных крыш с высоким коньком потребуется особая конструкция фронтонов. Более эффективным решением будет заменить двухскатную крышу полувальмовой датской схемой.

Прежде чем сделать выбор, какой угол для двухскатной крыши подойдет больше всего, уместно будет сравнить те преимущества и недостатки, которые влечет за собой увеличение высоты конька.

Например, насколько важно для хозяев большое пространство чердака. Простой геометрический расчет показывает, что попытка обустроить жилое помещение на втором этаже здания с обычной двухскатной крышей, как правило, неэффективно

В этом случае используется менее половины рабочего пространства.

К сведению! Если высота стен мансардного помещения двухскатной крыши превысит 120 см от уровня потолочного перекрытия, строительная инспекция может квалифицировать его, как второй этаж, и запретить строительство или отказать в регистрации постройки.

В то же время стоимость возведения стропильной системы крыши за счет дополнительного количества пиломатериалов и утепления увеличится более чем на 70%. Нужно будет еще раз выполнить расчет сметы, скалькулировать стоимость услуг рабочих, и главное – пересчитать прочность стропильных балок для новой высоты конька.

В итоге получается, что двухскатная крыша с высотой конька более двух высот стен здания выгодна в первую очередь для дачных построек, когда чердак не утепляется и используется только как хозяйственное помещение. Но даже в этом случае высоту конька для двухскатной крыши нужно рассчитывать по науке.

Способы расчета высоты конька

Расчет высоты крыши во многом зависит от ваших предпочтений. Есть два основных способа:

• математический;
• графический.

Разберемся с математическим способом подсчета. Как уже говорилось в первом подзаголовке, по умолчанию взяли двухскатную равнобедренную крышу. У нас есть возможность рассчитать необходимую высоту если знаем угол уклона и расстояние между скатами. Теперь понадобится таблица Брадиса и калькулятор. В справочной литературе находим величину тангенса нашего угла, а после умножаем ее на половину длины между скатами. В итоге получается высота конька.

Рассмотрим расчет на реальном примере. Предположим что наше строение имеет габариты 7х10 метра. При этом находимся в зоне со средними ветрами, а в роли кровельного покрытия используем металлочерепицу. Обустраивать чердак не планируем, а уклон возьмем равным 20°, чтобы дождевая вода без проблем стекала.

Получается, что длина катета составляет 7/10 = 3,5 метра. Согласно данным таблицы тангенс 20° равен 0,839. Теперь перемножаем получившиеся числа: 3,5*0,839 = 2,94. Значит, высота конька двухскатной крыши, от нижней части мауэрлата, составляет 2,94 метра.

Графический способ подойдет тем, кто имеет под рукой лист бумаги, карандаш и линейку с транспортиром. Все что понадобится это начертить крышу в разрезе, соблюдая масштаб. Для этого начертите горизонтальную линию, отметьте на ней границы основания крыши. Определите середину и прочертите перпендикуляр. С одной из сторон при помощи транспортира начертите линию под нужным углом. Точка пересечения покажет высоту, нужно лишь замерить ее линейкой.

Для того чтобы отметить нужную высоту в реальности достаточно определить середину здания. Затем прибить вертикальный брусок или жердь на нужной высоте. После того как был сделан расчет, постарайтесь как можно точнее перенести его с бумаги на реальное здание. Тогда крыша прослужит многие годы и не даст течи в самые дождливые дни.

Что влияет на высоту конька?

Коньком называют горизонтальное ребро сопряжения вершин двух скатов крыши. Завышение и занижение высоты негативно влияет на эксплуатацию кровли, портит внешний вид здания. Поэтому при расчете недостаточно руководствоваться лишь собственным вкусом

Перед тем как рассчитать высоту конька важно обратить внимание на различные технические условия

В статье примем по умолчанию крыши с равными скатами по длине и углу наклона. Это упростит определение высоты, хотя все описанные принципа применимы и к асимметричным конструкциям.

Перед тем как рассчитать высоту крыши дома обращают внимание на следующие факторы:

• тип кровельного покрытия;
• чердачное помещение;
• атмосферные явления.

Теперь пройдемся по каждому пункту более подробно.

Кровельное покрытие

Для разных материалов есть собственные требования по крутизне уклона. От этого показателя будет зависеть расчет высоты конька двускатной крыши. Есть общие принципы выбора материал в зависимости от угла ската:

1. Для небольших штучных элементов уклон ската должен быть больше чем для длинных листовых материалов. Это связано с тем, что при скапливании влаги в стыках могут появиться протечки. Поэтому коньки для шиферной крыши выше чем коньки на крышу из металлочерепицы. Дело в том, что длина волнового шифера всего 1,75 м, а металлический кровельный материал может занимать всю длину ската.
2. Высота коньковой крыши влияет и на количество стыков. С занижением угла должно уменьшаться и количество соединений, нахлестов. Поэтому самыми надежными вариантами считаются крупнолистовые и рулонные материалы.
3. Тяжелые кровельные элементы размещают на крутых скатах. Крыши из шифера и керамической черепицы имеют большую массу, поэтому делают крутой уклон. Так, они не прогибают стропильные балки.

При этом стоит помнить, что чем круче уклон, тем больше материала для покрытия крыши понадобится. Так, если брать за 100% потребность для угла ската 7—10°, тогда угол в 45° потребует 150% перерасход, а угол 60° — все 200%.

Чердачное помещение

Существует две разновидности домов: с чердачным помещением и без него. Для каждого варианта есть собственные условия расчета высоты конька. Если чердачное помещение жилое, тогда к росту самого высокого владельца добавляется 30—40 см. Но лучше подумать и о гостях, сделав потолок на высоте 2,4 метра

Но важно помнить, что это только потолок, а не высота крыши. Сюда нужно будет прибавить еще полметра или больше, в зависимости от предпочтений

Если чердачное помещение нежилое, тогда высота конька рассчитывается под влиянием пожарной безопасности. Один из пунктов обязывает владельцев обеспечить сквозной проход под кровлей высотой не меньше 1,6 метра, а шириной 1,2 м. При сложных стропильных системах эти размеры могут быть сокращены на 0,4 м. Это пространство обеспечит свободный воздухообмен и проход для ремонта, осмотра.

Бесчерданые здания строятся так, что над перекрытием предыдущего этажа дополнительно возводятся стены. Например, в полумансардных зданиях высота стен увеличена на 1,4 метра. В таких конструкциях высота крыши отсчитывается от нижней грани мауэрлата. Такие конструкции подходят для климатических зон с сильными ветрами. Это делает возможным уменьшить уклон ската.

Атмосферные явления

Климатические условия напрямую влияют на высоту конька. Поэтому в разных городах имеется свой «золотой» уклон ската. К атмосферным явлениям относят следующие факторы:

1. Осадки. Чем больше дождей снега в вашем регионе, тем больший уклон нужно делать. Соответственно увеличивается и высота крыши. Если пренебречь этим условием, тогда увеличивается вероятность появления протечек.
2. Ветер. Для местностей с ветрами средней и малой силы нет разницы в высоте конька. А вот так, где часто дуют сильные, порывистые ветра обычно уклон кровли не превышает 10°. Это накладывает определенные ограничения на применяемые материалы. Не учитывая силу ветра, вы рискуете потерять всю конструкцию крыши.
3. Количество снега. Существует отношение между крутизной уклона и количеством снега. Чем больше его выпадает зимой, тем больший угол нужно делать. Причина в увеличении нагрузки на стропильную систему. Рекомендуется отдавать предпочтение скатам уклоном больше 45°.

Определить особенности региона проживания можно обратившись в местную метеослужбу или к справочной литературе. В нормативной документации СНиП 23-01-99 или СП 20.13330.2011 есть погодные карты и рекомендации по строительству.

Что еще нужно учитывать

Тип крыши и используемой системы – это еще не все параметры, который потребуются для того, чтобы рассчитать длину стропил двухскатной крыши. Перед тем как все вычислить, нужно узнать еще много сведений, а именно:

• Параметры самого дома. В нашем случае самый важный параметр – это ширина строения. Расчет длины стропил в большей степени связан именно с этим значением. От ширины дома во многом зависит и высота расположения конька, и размер скатов;
• Высота расположения конька. Это еще один параметр, который напрямую влияет на расчет длины стропил. Высоту двухскатной крыши посчитать можно по специальной формуле. В ней учитывается ширина дома (а точенее половина этого значения) и угол наклона скатов. Но тут стоит учитывать и другие параметры. В первую очередь – это сколько свободного пространства вам необходимо иметь на чердаке. Также не стоит забывать и про внешний вид дома;
• Испытываемые нагрузки. Этот параметр в большей степени влияет на сечение стропил и на шаг их установки. Но и длину нужно выбирать такую, чтобы стропильная нога смогла выдержать нагрузку.

Кроме того, делая расчет длины стропил, следует узнать какие должны быть свесы. Без этого «дополнительного» элемента не обходится не одна крыша. Свесы играют роль защиты, которая предохраняет стены дома и его фундамент от размывания водой стекающей с кровли.

Они могут быть продолжением стропил или выполнены как самостоятельные элементы. В последнем случае к основной конструкции крепятся доски, носящие название «кобылки». По своей сути они являются удлинением стропил.

Какой длины выбрать свесы – это решать самим владельцам дома. Согласно существующим строительным нормативам этот параметр должен быть в пределах от 50 до 60 сантиметров. Меньше делать не стоит, в противном случае могут пострадать стены и фундамент. Иногда свесы делают более одного метра. В этом случае вдоль стены получается небольшой навес, который можно использовать для отдыха или хранения вещей.

Виды двухскатной крыши

Монтаж стропильной системы двускатной крыши зависит, прежде всего, от ее конструкции.

Выделяют несколько вариантов двухскатных крыш (типы, виды):

1. Простая двускатная крыша – симметричная

Простая двускатная крыша – симметричнаяНаиболее распространенный в силу простоты и надежности вариант устройства крыши. Благодаря симметрии достигается равномерное распределение нагрузок на несущие стены и мауэрлат. Вид и толщина утеплителя не оказывают влияния на выбор материала.

Сечение бруса дает возможность обеспечить запас несущей способности. Отсутствует вероятность пригибания стропил. Подпорки и распорки можно ставить практически в любом месте.

Явный недостаток – невозможность обустройства полноценного мансардного этажа. Из-за острых углов появляются «глухие» зоны, которые непригодны для использования.

2. Простая асимметричная двускатная крыша

Простая асимметричная двускатная крышаУстройство одного угла более 45° приводит к снижению величины неиспользуемой площади. Появляется возможность сделать жилые комнаты под крышей. В тоже время увеличиваются требования к расчету, т.к. нагрузка на стены и фундамент будет распределятся неравномерно.

3. Ломаная двускатная крыша, с наружным и/или внутренним изломом

Ломаная двускатная крыша, с наружным и/или внутренним изломомТакая конструкция крыши позволяет обустроить полноценный второй этаж под крышей.

Естественно, простая двускатная стропильная крыша отличается от ломаной, не только визуально. Главная трудность таиться в сложности расчетов.

Как рассчитывать размеры крыши?

До того как начать рассчитывать высоту коньковых планок сперва следует узнать высоту крыши. Обычно проблем с этим не возникает, поскольку метод расчёта высоты двускатной крыши не требуют специальных знаний, что позволяет его использовать даже человеку, далекому от строительства.

У двускатной крыши стандартной конструкции углы наклона чаще всего не превышают 30-50°. Но между углами наклона разных скатов могут наблюдаться существенные отличия.

Крыши со столь неправильной конструкцией используют при строительстве объектов, которым хотят придать более оригинальный и привлекательный внешний вид. Решение делать крышу с углом наклона менее 30° является непрактичным из-за того, что это приводит к постоянному скапливанию на кровле осадков. Со временем конструкция может просесть, начнет портиться кровельное покрытие. Ошибкой будет делать углы более 50°. Предела прочности конструкции крыши может не хватить для того, чтобы справиться с сильными ветровыми нагрузками, из-за чего она просто слетит вниз.

Что касается выполнения расчётов высоты крыши, то для этого используют достаточно простые операции. Если принять, что скаты имеют одинаковые длины сторон, то необходимо выполнить следующее: ширина дома разделить на 2, после чего полученное значение умножают на тангенс угла или:

Н=tg( ɑ )*В/2.

Можно сэкономить время на расчеты, если воспользоваться специальной строительной литературой, где есть сводная таблица со значениями длины ската, высоты крыш и углов.

Для неравносторонней крыши прежде чем рассчитывать высоту конька необходимо определить линию стыка скатов. Ее визуально проводят по чердачному перекрытию, после чего измеряют длину одной из сторон дома. Теперь остается выполнить те же математические операции, что и выше:

Н=tg( ɑ )*l.

Однако вначале нам необходимо рассчитать углы наклона скатов.

Определив высоту, можно рассчитать длину скатов, используя следующую формулу:

(L): L=H/sin( ɑ ).

Зная размеры крыши, можно переходить и к расчёту высоты конька.

При расчете высоты коньковой планки нужно учесть, что они могут иметь разные размеры. По этой причине необходимо в каждом конкретном случае отдельно рассчитать размер планки.

Для упрощения задачи можно воспользоваться специальными формулами. Но нужно учесть, что в них может присутствовать специальный поправочный коэффициент. Его значение определяют из таблиц в специальной литературе.

В большинстве случаев для определения высоты планки специалисты используют следующую общую формулу:

Н = (½) х ВхК.

Чтобы было более понятно, приведем некоторые пояснения:

• В – ширина здания, в плоскость которого будет укладываться планка;
• К – значение поправочного коэффициента.

Рассмотрим пример. После проведения замеров удалось узнать, что здание имеет длину одной стороны 12 м, угол наклона равен 45°. С учетом приведенного значения угла используют поправочный коэффициент, равный 1. Таким образом, используя все приведенные формулы, получаем высоту конька Н=0,5х12х1 = 6 м.

Однако обязательно нужно помнить, что перед установкой конька необходимо выполнить усиление конструкции стропильной системы.

При определении высоты конькового элемента в расчет необходимо брать расстояние от плоскости основой стропильной системы до максимально высокой точки.

Для расчёта необходимой длины планок используют следующую формулу:

Ʃ L=L1+(L2-10).

Значения всех параметров указываются в мм. Расшифруем используемые в формуле переменные:

• 10 – размеры нахлёста при стыке планок;
• L1 – длина ската;
• L2 – длина планки.

Полезные рекомендации

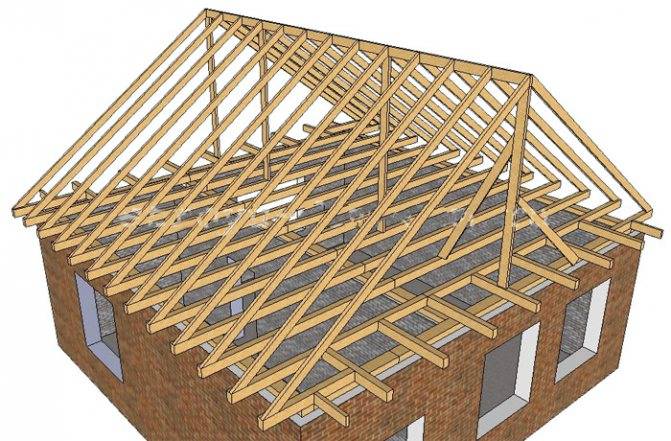

Выбирая, к кому обратиться за помощью, помните, что вальмовая крыша – конструкция недешевая, поэтому не терпит ошибок и неточностей. Правильность проведенных вычислений должна быть гарантирована. Для новичков вычисления четырехскатных, вальмовых и шатровых крыш оказываются довольно сложными, поэтому их лучше доверить специалисту-проектировщику со стажем работы в данной сфере. Самостоятельно можно заниматься только вычислениями, касающимися односкатных конструкций для хозпостроек и гаражей, или простых двускатных, сооружаемых для покрытия небольшого дачного домика.

Расчеты параметров крыши

– это важнейший этап, касающийся сооружения кровли. Именно его результат и точность влияет на то, насколько надежным будет сооружение, как долго оно прослужит, будет ли иметь привлекательный и гармоничный внешний вид. Не нужно жалеть время и силы на то, чтобы перепроверить результаты и убедиться в их точности. Это гарантия того, что у вас будет самый прочный дом, рассчитанный на многолетнюю эксплуатацию и обеспечивающий комфорт, уют и тепло.

Точные и правильно вычисленные данные помогут избежать лишних затрат на покупку материалов, а это — разумная экономия при строительстве.

Расчет кровли, стропил и кровельного материала для монтажа крыши (профнастил, черепица, мягкая)

Расчёт угла наклона, высоты и веса кровли

Перед расчётом высоты крыши надо определиться с углами наклона скатов. В этом помогут нормативные документы, в которых предъявляются требования к кровельным работам, то есть свод правил СП20.13330.2011, базирующийся на указаниях СНиП 2.01.07–85 «Нагрузки и воздействия».

Угол наклона

По правилам выбор угла наклона кровли зависит от используемого финишного материала.

Под каким углом строить кровлю, решают, ориентируясь на финишный материал

Таблица: угол наклона для крыш с разным покрытием

Рекомендуемый угол наклона крыши	Финишное покрытие
1–2°	Рулонные материалы на битумной основе — не менее четырёх слоёв, с внешней гравийной посыпкой, утопленной в слой расплавленной мастики
2–3°	Как в предыдущей строке, но для надёжности кровли достаточно трёх слоёв рулонного материала
3–10°	Аналогичные вышеописанным рулонные материалы (не менее трёх слоёв), но без наружной защитной гравийной посыпки.
10–15°	Рулонные кровельные материалы, наклеиваемые на горячую мастику не менее чем в два слоя
13–15°	Черепичное глиняное покрытие
15–17°	Асбестоцементные листы усиленного профиля
17–20°	Кровельная листовая сталь с развальцовкой соединений
18–35°	Профнастил, металлочерепица
27–44°	Натуральное штучное черепичное покрытие, битумно-полимерные или сланцевые плитки
38–45°	Дранка, щепа, натуральный гонт
40–60°	Голландская черепица
5–90°	Асбестоцементный шифер
20–90°	Искусственный шифер

Высота конька

Выбрав кровельный материал и решив, каким будет наклон крыши, приступают к определению высоты конькового бруса. Для этого обращаются к геометрии, ведь крыша в разрезе выглядит как два соединённые друг с другом треугольника.

При расчёте высоты крыши используют формулу a=b · tg α, где a — высота конька, b — половина ширины здания, α – угол наклона кровли.

Для примера рассчитаем высоту кровли под наклоном в 40°, которую планируется строить на доме размером 6х9 м. С этой целью выполним следующие вычисления:

1. Ширину дома разделим на 2 и определим длину нижнего катета прямоугольного треугольника кровли: b = 6 / 2 = 3 м.
2. По таблице найдём, что тангенс угла в 40° равен 0,84.
3. Вычислим высоту кровли a = 3 · 0,84 = 2,52 м.

Видео: вычисление высоты и угла наклона кровли

Вес

В вес крыши включается масса всех слоёв кровельного пирога: финишного покрытия, контробрешётки, обрешётки и изоляционных материалов.

В вес кровли включают все материалы вплоть до теплоизоляционных плит

Допустим, нам необходимо определить вес крыши, покрытой битумной черепицей и утеплённой материалом плотностью 35 кг/м³, закатанным в рулон толщиной 0,1 м, длиной 10 м и шириной 1,2 м. В этом случае требуется сделать следующее:

1. Рассчитать вес 1 м² теплоизоляционного материала по формуле 0,1 · 1,2 · 10 · 35 / (10 · 1,2) = 3,5 кг/м².
2. Найти все остальные данные, то есть вес 1 м² финишного покрытия, паро- и гидроизоляции и деревянного каркаса из стропил и обрешётки, в таблице (см. ниже) или на этикетке товара в магазине.
3. Сложить все полученные значения и умножить их на площадь крыши, тем самым определив вес всей кровли.

Таблица: вес 1 м² материалов для устройства кровли

Материал	Вес 1 м²
Шифер	10–15 кг
Ондулин	4–6 кг
Керамическая черепица	35–50 кг
Цементно-песчаная черепица	40–50 кг
Битумная черепица	8–12 кг
Металлочерепица	4–5 кг
Профнастил	4–5 кг
Контробрешётка	18–20 кг
Обрешётка	8–12 кг
Стропильная система	15–20 кг

Фронтон

Фронтон представляет собой продолжение стены, ограниченное скатами кровли. Если предусмотрена двускатная крыша, фронтоны дома имеют форму треугольника. При монтаже стропильной конструкции в первую очередь устанавливаются крайние фермы, которые в дальнейшем служат каркасом для фронтонов. Необходимо строго проверить вертикальность конструкций и проследить, чтобы они имели одинаковую высоту. В верхней части фронтонов крепится коньковый прогон, к которому в дальнейшем монтируются остальные стропильные конструкции.

Обычно фронтоны зашиваются после окончания кровельных работ, но это можно сделать и на более раннем этапе. Монтаж досок 50×100 или 50×150 мм выполняется в вертикальном или горизонтальном направлении. Фронтон, который можно построить своими руками, нередко снабжается окнами.

Необходимо предусмотреть и утепление фронтонов.

Простая геометрия расчёт параметров крыши

Но Вы уже поняли, что нарушение этого общего правила возможно, если Вы выражаете таким образом свою основную идею.

Если Вы оформляете картины, подбираете мебель для комнаты, хотите скомбинировать разные виды обоев на стене в гостиной или плитку в ванной – во всех этих случаях знание принципа Золотого Сечения сильно облегчает жизнь дизайнеру.

* Но это правило имеет более широкое применение, чем просто создание интерьерных или архитектурных композиций. Согласно этому правилу строиться любое художественное произведение, будь то книга, лекция, кино или музыкальное произведение. Если Вы хотите, чтобы сюжет произведения был интересный и захватывающий, необходимо строить его таким образом, чтобы развитие темы происходило постепенно и поступательно, с постоянным нарастанием остроты. Кульминация, высшая точка сюжета, должны происходить на второй трети от начала сюжета (0,618 от всего сюжета). Затем выстраивается плавное постепенное ослабление остроты, объяснение всего происходящего. Если окончание оборвать резко, близко к точке кульминации, может возникнуть ощущение скомканности сюжета, недосказанности. Если конец затянуть – возникнет ощущение растянутости и скуки.

Правило «золотого сечения» используется и как этический принцип. Его смысл в том, что все должно быть в меру. Не зря рабочий день в большинстве стран длиться 8 часов, что составляет 1/3 суток (т.е. число, близкое к 0,382). Но это уже тема другого разговора.
