Расчет площади воздуховодов: калькулятор

Онлайн-калькулятор является бесплатным приложением, которое можно без труда найти в интернет-сети, воспользовавшись поисковой системой браузера. Существуют некоторые инструкции, позволяющие вам разобраться в нюансах использования данной программы.

В первую очередь стоит запомнить, что все необходимые геометрические параметры обязательно указываются в миллиметрах. Это позволяет выполнить максимально точное вычисление площади воздуховода. Онлайн-калькулятор также используется для определения габаритов соединительных элементов (например, переходников) и дефлекторов.

В некоторых случаях проект составляется с учетом количества швов. Для этого в специальном окошке, которое, как правило, находится в конце списка, требуется поставить галочку и ввести соответствующую цифру. Для вычисления параметров воздушно-транспортной сети можно воспользоваться дробными значениями. Тогда не стоит забывать о точке, которая играет роль разделительного знака.

Нельзя забывать включать в свои расчеты показатель сопротивления воздуха

После заполнения всех полей остается нажать на кнопку «Рассчитать». Программа должна моментально выдать значение, соответствующее заданным параметрам. Таким образом, использование онлайн-калькулятора является простым и быстрым способом определения квадратуры коммуникации.

С помощью таких нехитрых программ можно определить не только параметры сечения канала, но и другие показатели. Калькулятор позволяет найти скорость перемещения воздушных масс, сопротивление и потери давления в системе, а также выполнить расчет теплоизоляции воздуховода.

Алгоритм выполнения расчетов

При проектировании, настройке или модификации уже действующей вентиляционной системы обязательно выполняются расчеты воздуховода. Это необходимо для того, чтобы правильно определить его параметры с учетом оптимальных характеристик производительности и шума в актуальных условиях.

При выполнении расчетов большое значение имеют результаты замеров расхода и скорости движения воздуха в воздушном канале.

Расход воздуха – объем воздушной массы, поступающий в систему вентиляции за единицу времени. Как правило, этот показатель измеряется в м³/ч.

Скорость движения – величина, которая показывает, насколько быстро воздух перемещается в системе вентиляции. Этот показатель измеряется в м/с.

Если известны эти два показателя, можно рассчитать площадь круглых и прямоугольных сечений, а также давление, необходимое для преодоления локального сопротивления или трения.

Составляя схему, нужно выбрать угол зрения с того фасада здания, который расположен в нижней части планировки. Воздуховоды отображаются сплошными толстыми линиями

Чаще всего используется следующий алгоритм проведения вычислений:

1. Составление аксонометрической схемы, в которой перечисляются все элементы.
2. На базе этой схемы рассчитывается длина каждого канала.
3. Измеряется расход воздуха.
4. Определяется скорость потока и давление на каждом участке системы.
5. Выполняется расчет потерь на трение.
6. С использованием нужного коэффициента выполняется расчет потерь давления при преодолении локального сопротивления.

При выполнении расчетов на каждом участке сети воздухораспределения получаются разные результаты. Все данные нужно уравнять посредством диафрагм с веткой наибольшего сопротивления.

Вычисление площади сечения и диаметра

Правильный расчет площади круглых и прямоугольных сечений очень важен. Неподходящий размер сечения не позволит обеспечить нужный воздушный баланс.

Слишком большой воздуховод займет много места и уменьшит эффективную площадь помещения. Если выбрать слишком маленький размер каналов, будут появляться сквозняки, так как увеличится давление потока.

Для того, чтобы рассчитать необходимую площадь сечения (S), нужно знать значения расхода и скорости движения воздуха.

Для вычислений используется следующая формула:

S = L/3600*V,

при этом L – расход воздуха (м³/ч), а V – его скорость (м/с);

Используя следующую формулу, можно посчитать диаметр воздуховода (D):

D = 1000*√(4*S/π), где

S – площадь сечения (м²);

π – 3,14.

Если планируется установка прямоугольных, а не круглых воздуховодов, вместо диаметра определяют необходимую длину/ширину воздушного канала.

Все полученные значения сопоставляют со стандартами ГОСТ и выбирают изделия, наиболее близкие по диаметру или площади сечения

При выборе такого воздуховода в расчет берется примерное сечение. Используется принцип a*b ≈ S, где a – длина, b – ширина, а S – площадь сечения.

Согласно нормативам, соотношение ширины и длины не должно быть выше 1:3. Также следует пользоваться таблицей типовых размеров, предоставляемой заводом-изготовителем.

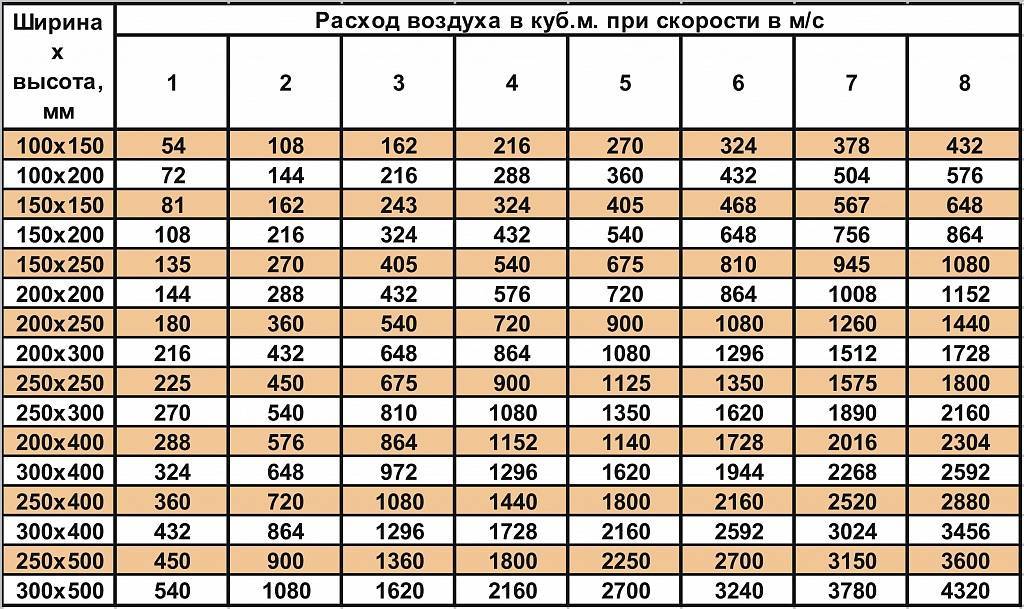

Чаще всего встречаются такие размеры прямоугольных каналов: минимальные габариты – 0,1 м х 0,15 м, максимальные – 2 м х 2 м. Преимущество круглых воздуховодов в том, что они отличаются меньшим сопротивлением и, соответственно, создают меньше шума при работе.

Расчет потери давления на сопротивление

По мере продвижения воздуха по магистрали создается сопротивление. Для его преодоления вентилятор приточной установки создает давление, которое измеряют в Паскалях (Па).

Потерю давления можно снизить, увеличив сечение воздуховода. При этом может быть обеспечена примерно одинаковая скорость потока в сети

Для того, чтобы подобрать подходящую приточную установку с вентилятором нужной производительности, необходимо рассчитать потерю давления на преодоление локального сопротивления.

Применяется эта формула:

P=R*L+Ei*V2*Y/2, где

R – удельная потеря давления на трение на определенном участке воздуховода;

L – длина участка (м);

Еi – суммарный коэффициент локальной потери;

V – скорость воздуха (м/с);

Y – плотность воздуха (кг/м3).

Значения R определяются по нормативам. Также этот показатель можно рассчитать.

Если сечение воздуховода круглое, потери давления на трение (R) рассчитываются следующим образом:

R = (X*D/В) * (V*V*Y)/2g, где

X – коэфф. сопротивления трения;

L – длина (м);

D – диаметр (м);

V – скорость воздуха (м/с), а Y – его плотность (кг/ м³);

g – 9,8 м/с².

Если же сечение не круглое, а прямоугольное, в формулу необходимо подставить альтернативный диаметр, равный D = 2АВ/(А + В), где А и В – стороны.

Выбор приточной установки

Для выбора приточной установки нам потребуются значения трех параметров: общей производительности, мощности калорифера и сопротивления воздухопроводной сети. Производительность и мощность калорифера мы уже рассчитали. Сопротивление сети можно найти с помощью Калькулятора или, при ручном расчете, принять равным типовому значению (см. раздел Расчет сопротивления сети).

Для выбора подходящей модели нам нужно отобрать вентустановки, максимальная производительность которых несколько больше расчетного значения. После этого по вентиляционной характеристике мы определяем производительность системы при заданном сопротивлении сети. Если полученное значение будет несколько выше требуемой производительности вентиляционной системы, то выбранная модель нам подходит.

Для примера проверим, подойдет ли вентустановка с приведенной на рисунке вентхарактеристикой для коттеджа площадью 200 м².

Расчетное значение производительности — 450 м³/ч. Сопротивление сети примем равным 120 Па. Для определения фактической производительности мы должны провести горизонтальную линию от значения 120 Па, после чего от точки ее пересечения с графиком провести вниз вертикальную линию. Точка пересечения этой линии с осью «Производительность» и даст нам искомое значение — около 480 м³/ч, что немного больше расчетного значения. Таким образом, эта модель нам подходит.

Заметим, что многие современные вентиляторы имеют пологие вентхарактеристики. Это означает, что возможные ошибки в определении сопротивления сети почти не влияют на фактическую производительность системы вентиляции. Если бы мы в нашем примере ошиблись при определении сопротивления воздухопроводной сети на 50 Па (то есть фактическое сопротивление сети было бы не 120, а 180 Па), производительность системы упала бы всего на 20 м³/ч до 460 м³/ч, что не повлияло бы на результат нашего выбора.

После выбора приточной установки (или вентилятора, если используется наборная система) может оказаться, что ее фактическая производительность заметно больше расчетной, а предыдущая модель приточной установки не подходит, поскольку ее производительности недостаточно. В этом случае у нас есть несколько вариантов:

1. Оставить все как есть, при этом фактическая производительность вентиляции будет выше расчетной. Это приведет к повышенному расходу энергии, затрачиваемой на нагрев воздуха в холодное время года.
2. «Задушить» вентустановку с помощью балансировочных дроссель-клапанов, закрывая их до тех пор, пока расход воздуха в каждом помещении не снизится до расчетного уровня. Это также приведет к перерасходу энергии (хотя и не такому большому, как в первом варианте), поскольку вентилятор будет работать с избыточной нагрузкой, преодолевая повышенное сопротивление сети.
3. Не включать максимальную скорость. Это поможет в том случае, если вентустановка имеет 5–8 скоростей вентилятора (или плавную регулировку скорости). Однако большинство бюджетных вентустановок имеет только 3-х ступенчатую регулировку скорости, что, скорее всего, не позволит точно подобрать нужную производительность.
4. Снизить максимальную производительность приточной установки точно до заданного уровня. Это возможно в том случае, если автоматика вентустановки позволяет настраивать максимальную скорость вращения вентилятора.

Основные требования к расчету

Правильные расчеты вентиляции обеспечивают комфорт жильцам дома Местоположение вентиляционного трубопровода определяется на этапе составления проекта, при этом готовятся участки для установки инженерного оборудования, закладывается количество отводов, переходов, тройников и крестовин.

Расчет воздуховодов должен гарантировать условия:

• в здании обеспечивается требуемый температурный режим с переброской тепла в требуемые помещения;
• скорость воздуха в каналах не уменьшает уровень комфорта человека;
• вредные химические частицы и взвешенные примеси присутствуют в атмосфере в объеме, который допускается санитарными нормами.

Как рассчитать площадь воздуховода по формулам

Основная задача вентиляционной системы – улучшение микроклимата в помещении и очищение воздушных масс путём удаления отработанного воздуха наружу. Для качественной производительности в первую очередь необходимо выполнить проектные работы и рассчитать квадратуру воздуховодов. Во время планирования также будет определена форма труб, количество элементов, необходимых для соединения участков, размер сечения.

Расчёты можно выполнить двумя способами:

• самостоятельно при помощи формул;
• с помощью онлайн-калькулятора.

Первый случай − это самый сложный вариант, важно понимать все значения, которые используются в подсчётах. Для онлайн-калькулятора достаточно ввести исходные данные, программный комплекс самостоятельно выполнит все расчёты

Один из основных параметров для проектирования воздуховода и фасонных элементов – его конструкция

Можно подобрать трубы прямоугольного или круглого сечения. Пропускная способность круглых изделий значительно выше, чем у прямоугольных

Один из основных параметров для проектирования воздуховода и фасонных элементов – его конструкция. Можно подобрать трубы прямоугольного или круглого сечения. Пропускная способность круглых изделий значительно выше, чем у прямоугольных.

Максимальная точность в подсчётах

Как посчитать площадь воздуховода прямоугольного сечения

Чтобы правильно рассчитать площадь изделия прямоугольного сечения, необходимо знать два параметра:

• наименьшее количество перемещаемых воздушных масс;
• скорость транспортировки воздуха.

А также ещё несколько параметров напрямую зависит от размеров сечения:

• чем больше сечение, тем с меньшим шумом двигаются потоки;
• соответственно, снижаются затраты на электрическую энергию.

С другой стороны,на такую систему потребуется больше материала, соответственно, и стоимость будет намного выше. Благодаря расчётной формуле можно определить фактическую площадь сечения воздуховода:

S = А × В / 100, где

А и В – соответственно, высота и ширина сечения.

Это не единственные формулы, с помощью которых можно рассчитать площадь сечения в виде прямоугольника

Важно анализировать данные и применять только максимально проверенные показатели

Воздуховод прямоугольного сечения практически незаметен над мебелью

Статья по теме:

Как рассчитать площадь сечения круглого воздуховода

Воздуховод с сечением в виде круга не вызывает сложности при монтаже и обладает отличной пропускной способностью воздушных потоков, так как внутреннее сопротивление сведено к минимуму. Выбирать форму коммуникаций следует из личных предпочтений потребителей и внешнего оформления помещения.

Фактическая площадь рассчитывается следующим образом:

S = π × D²/400, где:

• π – константа, равная 3,14;
• D – длина элемента.

Разработаны специальные методики, например, СНиПы, в которых сравнивают расчётные фактические площади с необходимыми показателями. С их помощью можно легко подобрать оптимальный размер коммуникации.

Во время проведения расчётов нужно учитывать следующие факторы:

• площадь сечения для прямых отрезков воздуховода следует рассчитывать отдельно;
• обязательно следует учитывать сопротивление, которое будет оказываться на воздушные массы во время их транспортировки;
• проектирование должно начинаться от центральной магистрали.

Если скорость транспортировки воздушного потока превышает требуемые значения, а это напрямую влияет на шум во время эксплуатации, необходимо дополнительно приобрести специальные шумоглушители или увеличить сечение фланцевого элемента центрального канала.

Изделие площади круглого сечения

Расчет воздуховодов вентиляции

При устройстве системы вентиляции важно правильно подобрать и определить параметры всех элементов системы. Необходимо найти требуемое количество воздуха, подобрать оборудование, рассчитать воздуховоды, фасонные элементы и другие комплектующие вентиляционной сети

Как проводится расчет воздуховодов вентиляции? Что влияет на их размер и сечение? Разберем этот вопрос подробнее

Как проводится расчет воздуховодов вентиляции? Что влияет на их размер и сечение? Разберем этот вопрос подробнее.

Воздуховоды необходимо рассчитывать с двух точек зрения. Во-первых, подбирается необходимое сечение и форма. При этом необходимо учитывать количество воздуха и другие параметры сети. Также уже при изготовлении рассчитывается количество материала, например, жести, для изготовления труб и фасонных элементов. Такой расчет площади воздуховодов позволяет заранее определить количество и стоимость материала.

Типы воздуховодов

Для начала пару слов скажем и материалах и типах воздуховодов

Это важно из-за того, что в зависимости от формы воздуховодов существуют особенности его расчета и выбора площади поперечного сечения. Также важно ориентироваться и на материал, так как от него зависит особенности движения воздуха и взаимодействие потока со стенками

Если коротко, то воздуховоды бывают:

Если коротко, то воздуховоды бывают:

• Металлические из оцинкованной или черной стали, нержавейки.
• Гибкие из алюминиевой или пластиковой пленки.
• Жесткие пластиковые.
• Тканевые.

По форме воздуховоды изготовливаются круглого сечения, прямоугольного и овального. Наиболее часто используются круглые и прямоугольные трубы.

Большая часть из описанных воздуховодов изготовливаются в заводских условиях, например, гибкие из пластика или тканевые, и изготовить их на объекте или в небольшой мастерской сложно. Большая часть изделий, которым требуется расчет, производят из оцинкованной стали или нержавейки.

Из оцинкованной стали изготовляются как прямоугольные, так и круглые воздуховоды, причем для производства не требуется особо дорогостоящее оборудование. В большинстве случаев достаточно гибочного станка и устройства для изготовления круглых труб. Не считая мелкого ручного инструмента.

Расчет поперечного сечения воздуховода

Основная задача, которая возникает при расчете воздуховодов – это выбор поперечного сечения и формы изделия. Этот процесс проходит при проектировании системы как в специализированных компаниях, так и при самостоятельном изготовлении. Необходимо провести расчет диаметра воздуховода или сторон прямоугольника, выбрать оптимальное значение площади поперечного сечения.

Расчет поперечного сечения проводят двумя способами:

• допустимых скоростей;
• постоянной потери давления.

Метод допустимых скоростей проще для неспециалистов, поэтому рассмотрим в общих чертах его.

Расчет сечения воздуховодов методом допустимых скоростей

Расчет сечения воздуховода вентиляции методом допустимых скоростей базируется на нормированной максимальной скорости. Скорость выбирается для каждого типа помещения и участка воздуховода в зависимости от рекомендуемых значений. Для каждого типа здания существуют максимально допустимые скорости в магистральных воздуховодах и ответвлениях, выше которых использование системы затруднено из-за шума и сильных потерь давления.

Рис. 1 (Схема сети для расчета)

В любом случае, перед началом расчета необходимо составить план системы. Для начала необходимо рассчитать требуемое количество воздуха, которое нужно подать и удалить из помещения. На этом расчете будет базироваться дальнейшая работа.

Сам процесс расчета сечения методом допустимых скоростей упрощенно состоит из таких этапов:

1. Создается схема воздуховодов, на которой отмечаются участки и расчетное количество воздуха, которое будет по ним транспортироваться. Лучше на ней же указать все решетки, диффузоры, изменения сечения, повороты и клапаны.
2. По подобранной максимальной скорости и количеству воздуха рассчитывается сечение воздуховода, его диаметр или размер сторон прямоугольника.
3. После того, как известны все параметры системы, можно подобрать вентилятор необходимой производительности и напора. Подбор вентилятора базируется на расчете падения давления в сети. Это существенно сложнее, чем просто подобрать сечение воздуховода на каждом участке. Этот вопрос мы рассмотрим в общих чертах. Так как иногда просто подбирают вентилятор с небольшим запасом.

Для расчета необходимо знать параметры максимальной скорости воздуха. Их берут из справочников и нормативной литературы. В таблице приведены значения для некоторых зданий и участков системы.

Основные формулы аэродинамического расчета

Первым делом необходимо сделать аэродинамический расчет магистрали. Напомним что магистральным воздуховодом считается наиболее длинный и нагруженный участок системы. За результатами этих вычислений и подбирается вентилятор.

Только не забывайте об увязке остальных ветвей системы

Это важно! Если нет возможности произвести увязку на ответвлениях воздуховодов в пределах 10% нужно применять диафрагмы. Коэффициент сопротивления диафрагмы рассчитывается за формулой:

Если неувязка будет больше 10%, когда горизонтальный воздуховод входит в вертикальный кирпичный канал в месте стыковки  необходимо разместить прямоугольные диафрагмы.

Основная задача расчета состоит из нахождения потерь давления. Подбирая при этом оптимальный размер воздуховодов и контролирую скорость воздуха. Общие потери давления представляют собой сумму двух компонентов — потерь давления по длине воздуховодов (на трение) и потерь в местных сопротивлениях. Расчитываются они по формулам

Эти формулы правильны для стальных воздуховодов, для всех остальных вводится коэффициент поправки. Он берется из таблицы в зависимости от скорости и шероховатости воздуховодов.

Для прямоугольных воздухопроводов расчетной величиной принимается эквивалентный диаметр.

Рассмотрим последовательность аэродинамического расчета воздуховодов на примере офисов, приведенных в предыдущей статье, по формулам. А затем покажем как он выглядит в программке Excel.

Пример расчета

По расчетам в кабинете воздухообмен составляет 800 м3/час. Задание было запроектировать воздуховоды в кабинетах не больше 200 мм высотой.  Размеры помещения даны заказчиком. Воздух подается при температуре 20°С, плотность воздуха 1,2 кг/м3.

Проще будет если результаты заносить в таблицу такого вида

Сначала мы сделаем аэродинамический расчет главной магистрали системы. Теперь все по-порядку:

Разбиваем магистраль на участки по приточным решеткам. У нас в помещении восемь решеток, на каждую приходится по 100 м3/час. Получилось 11 участков. Вводим расход воздуха на каждом участке в таблицу.

• Записываем длину каждого участка.
• Рекомендуемая максимальная скорость внутри воздуховода для офисных помещений до 5 м/с. Поэтому подбираем такой размер воздуховода, чтобы скорость увеличивалась по мере приближения к вентиляционному оборудованию и не превышала максимальную. Это делается для избежания шума в вентиляции. Возьмем для первого участка берем воздуховод 150х150, а для последнего 800х250.V1=L/3600F =100/(3600*0,023)=1,23 м/с.

  V11= 3400/3600*0,2= 4,72 м/с

  Нас результат устраивает. Определяем размеры воздуховодов и скорость по этой формуле на каждом участке и вносим в таблицу.

• Начинаем расчеты потерь давления. Определяем эквивалентный диаметр для каждого участка, например первого dэ=2*150*150/(150+150)=150.  Затем заполняем все данные необходимые для расчета из справочной литературы или вычисляем: Re=1,23*0,150/(15,11*10^-6)=12210.  λ=0,11(68/12210+0,1/0,15)^0,25=0,0996 Шероховатость разных материалов разная.

• Динамическое давление Pд=1,2*1,23*1,23/2=0,9 Па тоже записывается в столбец.
• Из таблицы 2.22 определяем удельные потери давления или рассчитываем R=Pд*λ/d= 0,9*0,0996/0,15=0,6 Па/м  и заносим в столбик. Затем на каждом участке определяем потери давления на трение: ΔРтр=R*l*n=0,6*2*1=1,2 Па.
• Коэффициенты местных сопротивлений берем из справочной литературы. На первом участке у нас решетка и увеличение воздуховода в сумме их КМС составляет 1,5.
• Потери давления в местных сопротивлениях ΔРм=1,5*0,9=1.35 Па
• Находим суму потерь давления на каждом участке = 1.35+1.2=2,6 Па. А в итоге и потери давления во всей магистрали = 185,6 Па. таблица к тому времени будет иметь вид

Далее производится по тому же методу расчет остальных ветвей и их увязка. Но об этом поговорим отдельно.

Очередность расчётов систем вентиляции

При определении противодействия движению воздуха принимается во внимание форма и свойства материала вентиляционных каналов, их суммарная длина, кинематическая схема, наличие разветвлений. Также выполняются дополнительные расчёты теплопотерь для сохранения благоприятных микроклиматических условий и сокращения расходов на обслуживание помещения в зимнее время

Площадь сечения рассчитывается согласно данным аэродинамического расчета воздуховодов. Учитывая полученные значения, выполняется:

• выбор наиболее приемлемого размера поперечного сечения вентиляционного канала в зависимости от скорости перемещения потока воздуха;
• установление максимально возможного снижения давления в вентиляционной системе.

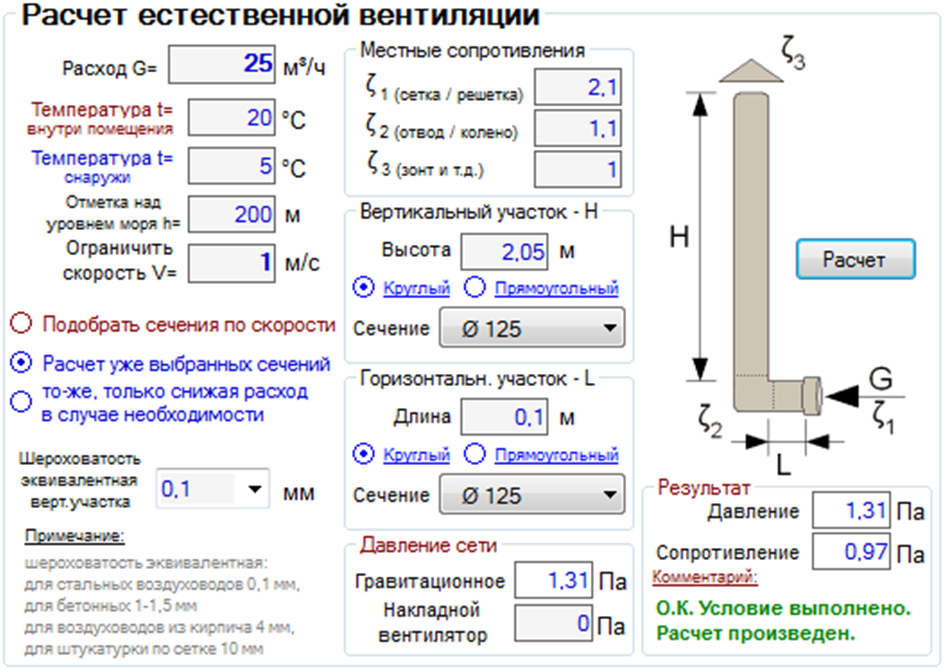

Как рассчитать площадь воздуховодов через программу, вы увидите в этом видео:

https://youtube.com/watch?v=ISJdLrFaExc

Расчет квадратуры воздуховодов выполняется с помощью формул, но проще воспользоваться онлайн-калькулятором площади воздуховодов и фасонных изделий. В него уже включены все требуемые формулы и порядок вычислений. Другая положительная сторона программы расчета площади воздуховодов — это невозможность допустить ошибку по вине человека.

Чтобы корректно рассчитать площадь воздуховода с использованием формул, необходимо в первую очередь определить сечение фасонных частей. Чаще всего они выполняются круглой (реже в форме эллипса), квадратной или прямоугольной формы.

Как рассчитать площадь воздуховода различных типов сечений?

Расчёт квадратуры воздуховодов разных сечений имеет свои особенности, так как расход воздуха у них будет значительно отличаться даже при одинаковых параметрах скорости перемещения воздушных масс и площади. Кроме того, при расчёте вентиляционных сетей большой протяжённости и/или разветвленности учитывается влажность и температура воздуха (если она превышает +20°С). А также аэродинамическое сопротивление воздуховодов и фасонных изделий, зависящее от формы и материала изготовления (различные коэффициенты трения). Учёт этих параметров выражается в использовании различных поправочных коэффициентов в расчётных формулах.

Расчёт квадратуры производится по двум параметрам, взятым из нормативов (фактически эти параметры описывают кратность воздухообмена):

1. расход воздуха – R (м³/час);
2. скорость воздушного потока – V (м/с).

Формула площади воздуховодов оперирует параметрами расхода воздуха, взятыми из нормативов:

S = R/k × V, где

K – коэффициент, равный 3600.

Существуют альтернативные формулы, оперирующие другими коэффициентами, к примеру:

S = R × 2,778/V.

При использовании воздуховодов большого сечения существенно снижается уровень шума воздушных потоков и затраты электроэнергии на их перемещение. Однако материалоёмкость таких конструкций значительно выше, что увеличивает их первоначальную стоимость.

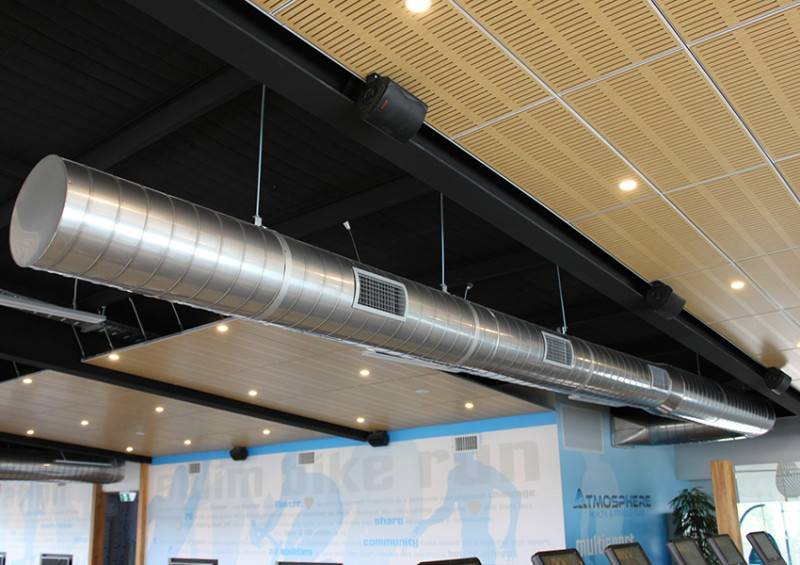

Круглый воздуховод декоративного типа на подвесных держателях

Значительное влияние на эффективность перемещение воздушных потоков оказывает форма сечения. В прямоугольных воздуховодах воздушный поток получает большее сопротивление. Однако прямоугольная форма более удобна для монтажа, особенно при недостатке места, и может размещаться впритык к основным строительным конструкциям. Круглые воздуховоды имеют лучшую аэродинамичность, но не всегда вписываются в интерьер. А изделия с высокими эстетическими показателями имеют гораздо большую стоимость

Учитывая приведённые факты, в качестве альтернативы рекомендуется обратить внимание на овальные воздуховоды, сочетающее в себе эргономичность и эффективность

Вентиляционные каналы на предприятии

Как посчитать площадь круглого воздуховода?

Для расчёта диаметра круглого вентканала используется нормативная площадь сечения:

Фактическую площадь получают из формулы:

Как рассчитать площадь воздуховода прямоугольного сечения?

Для прямоугольных коробов используются те же формулы, что и для круглых. Длину сторон вычисляют по формуле:

Dп – диагональ прямоугольника, вписанного в круг (фактически эквивалентный диаметр круга);

a, b – стороны.

Фактическая площадь узнаётся из формулы:

Также для вычисления основных параметров проектировщики используют таблицы.

Таблица основных параметров площади и формы сечений

Расчёт площади овального воздуховода

Диаметры овального воздуховода вычисляются по его площади. Используются следующие формулы:

Диаметр:

Р – периметр окружности овалоида,

Площадь овального воздуховода вычисляется по формуле:

a, b – большой и малый диаметр овала, соответственно.

Овальные воздушные каналы сочетают в себе преимущества прямоугольных и круглых

Общие требования

В вентиляционных системах, предназначенных для удаления пожароопасных летучих веществ, воздуховоды должны производиться из огнеупорных материалов. Основные транзитные сегменты вентиляции необходимо выполнять из металла.

Рассчитывая окончательные параметры воздуховодов, необходимо предусмотреть:

1. Возможность установки противопожарных клапанов как в горизонтальном, так и в вертикальном положении.
2. Монтаж воздушных затворов на площадках между этажами. Функциональные возможности этих приборов должны соответствовать нормативным требованиям по аварийному блокированию выборочных сегментов системы.
3. На каждом поэтажном коллекторе возможно подключить максимально пять воздуховодов.
4. Монтаж системы автоматического пожарного оповещения.

Во всех проводимых расчетах были использованы рекомендации строительных норм и правил. Эти нормативные значения позволяют выяснить минимально возможную эффективность вентиляции, которая сможет обеспечить комфортный микроклимат в помещении

Иначе говоря, правила СНиП ориентированы прежде всего на минимизирование затрат на монтаж и эксплуатацию вентсистемы, что немаловажно при разработке систем вентиляции общественных и админзданий

Для частных домов и квартир ситуация несколько иная, так как это личный проект, в котором можно строго не придерживаться указаний СНиП. Из-за этого продуктивность вентиляции может отклоняться от нормативных значений, так как индивидуальное представление о комфорте у каждого свое.

Как посчитать площадь используемого материала?

Расчет оптимальной площади воздуховода находится в прямой зависимости от таких факторов, как объем воздуха, подаваемого в одну или несколько комнат, скорость его движения и потери давления воздуха.

В то же время расчет количества материала, необходимого для его изготовления, зависит как от площади сечения (габаритов канала вентиляции), так и от количества помещений, в которые необходимо нагнетать свежий воздух, и от особенностей конструкции системы проветривания.

Схема работы воздуховода.

Одновременно в такой магистрали будет меньше аэродинамического шума, для работы систем принудительной вентиляции потребуются меньшие затраты электроэнергии. Чтобы высчитать площадь воздуховодов, необходимо применить специальную формулу.

Для расчета суммарной площади материала, который необходимо взять для сборки воздуховодов, нужно знать конфигурацию и базовые габариты проектируемой системы. В частности, для вычисления по круглым воздухораспределительным трубам потребуются такие величины, как диаметр и общая длина всей магистрали. В то же время объем используемого материала по прямоугольным конструкциям исчисляется на основе ширины, высоты и суммарной длины воздуховода.

При общих подсчетах потребности материала для всей магистрали необходимо учитывать также отводы и полуотводы различной конфигурации. Так, правильные расчеты круглого элемента невозможны без знания его диаметра и угла поворота. В вычислении площади материала для отвода прямоугольной формы участвуют такие составляющие, как ширина, высота и угол поворота отвода.

Стоит отметить, что для каждого такого расчета используется своя формула. Чаще всего трубы и фасонные элементы изготавливаются из оцинкованной стали согласно техническим требованиям СНиП 41-01-2003 (приложение Н).

1 Причины проблем с вентиляцией

Если вычисления произведены правильно, то поступление чистого воздуха нормальной влажности, а также удаление неприятных запахов будет максимально допустимым. В противоположном случае гарантировано образование плесени, грибка в ванных и туалетах, постоянная духота в кухнях и комнатах. Ситуация усугубляется тем, что практически все помещения оборудуются герметичными пластиковыми окнами без щелевой вентиляции. Приходится компенсировать недостаток свежего воздуха принудительно.

Ещё одной причиной проблем с ликвидацией отработанных масс, неприятных ароматов и избыточных водяных паров являются засоры и разгерметизация вентиляционных труб. Негативное влияние на микроклимат может оказать перепланировка помещений в том случае, если не прибегнуть к инженерной помощи при расчёте площади воздуховодов при модернизации вентиляции в соответствии с новыми параметрами.

Проще всего зафиксировать проблемы в этой системе с помощью проверки присутствия тяги. Для этого к вытяжному каналу надо поднести лист бумаги или горящую спичку. Применение открытого огня в помещениях с газовым нагревательным оборудованием не рекомендуется. Если отклонение явно заметно, то о проблемах говорить не приходится. В случае обратного результата следует выяснить причины отсутствия притока свежего воздуха и приступить к их устранению, что может потребовать заново пересчитать все параметры.
