Как устанавливают инвентарные строительные подмости
Порядок установки строительных лесов зависит от типа конструкции. Существуют виды, имеющие непосредственную опору на землю. Имеются варианты подмостей, опирающихся на стены здания или на несущие элементы, расположенные сверху. К ним относятся трубчатые подвесные леса, имеющие возможность изменения положения или перемещения по горизонтали.
Схема монтажа инвентарных строительных лесов
Монтаж обычных строительных подмостей (с опорой на землю) состоит из нескольких этапов:
Конструкция подмостей
- Подготовка. Производится тщательная проверка элементов конструкции и комплектующих. Подготавливается площадка, обеспечивается горизонтальная плоскость для устойчивости сооружения.
- Монтаж и установка. Производится сборка и установка лесов в соответствии с их конструкцией. При работе необходимо соблюдать все меры безопасности, обеспечить надежность монтажа, устойчивость.
- Проверка прочности сооружения. Качество сборки должно гарантировать надежность и безопасность сооружения. Состояние конструкции периодически проверяется на соответствие всем требованиям технологии и безопасности.
Технология сборки других разновидностей обусловлена спецификой их использования. Монтаж представляет собой ответственную задачу, выполнение которой поручается людям, имеющим специальную подготовку и соответствующий допуск.
Требования к качеству и приемка работ
В процессе монтажа строительных лесов осуществляется три вида контроля: входной — проверка комплектности и исправности лесов, текущий — проверка соблюдения технологии монтажа, а также контроль при приемке работ, который осуществляется перед началом эксплуатации.
Основные контролируемые параметры и характеристики, способы их измерения и оценки приведены в таблице.
| Технологические операции | Контролируемый параметр, характеристика | Допустимое значение, требование | Способ контроля и инструмент |
| Разметка крайних точек по горизонтали | Точность разметки | + / — 2,0 мм | Нивелир |
| Разметка крайних точек по вертикали | Точность разметки | + / — 2,0 мм | Теодолит |
| Разметка промежуточных точек крепления | Точность разметки | + / — 2,0 мм | Лазерный нивелир, отвес, рулетка |
| Сверление отверстий под анкеры или пробки | Глубина, H Диаметр, D | H = длина винта + 10,0 мм D = диаметр винта + 0,2 мм | Глубиномер, нутромер |
| Расстояние до проема, угла здания | Не менее 150,0 мм | Рулетка | |
| Чистота отверстия | Отсутствие пыли | Визуально | |
| Установка башмаков | Толщина подкладки из доски | 40 – 50 мм | Линейка металлическая |
| Сборка секций и ярусов лесов | Отклонение от вертикальности | + / — 1,0 мм на 2 м высоты | Отвес, линейка |
| Отклонение от горизонтальности | + / — 1,0 мм на 3 м длины | Уровень, линейка | |
| Зазор между стеной здания и настилом | Не более 150 мм | Линейка | |
| Линейные размеры | Отклонение от проектных размеров + / — 1% | Лазерная рулетка | |
| Крепление лесов к стене | Усилие, вырывающее анкер из стены | Не менее 300 кгс | Приспособление для контроля пробки |
| Укладка настила | Зазор между досками | Не более 5 мм | Шаблон |
| Выступы досок | Не более 3 мм | Линейка | |
| Перекрытие стыками настила опор | Не менее 200 мм | Линейка металлическая | |
| Устройство заземления лесов | Сопротивление заземления | Не более 15 Ом | Тестер |
Для приемки работ создается специальная комиссия, в состав которой обязательно входят ответственный по сборке, главный инженер строительной организации и ответственный за технику безопасности. Оформляется приемка лесов актом сдачи-приемки работ – только после этого можно приступать к эксплуатации конструкции.
Когда необходимы строительные леса
Каменную кладку высотой до 1,2 м в один ярус ведут с грунта или с перекрытия. Для продолжения кладки на большей высоте используют подмости, устанавливаемые на перекрытиях многоэтажного здания и позволяющие выполнять кладку в пределах высоты этажа. Подмости должны быть удобными при установке и транспортировании, удовлетворять требованиям техники безопасности, быть инвентарными, т. е. использоваться многократно, иметь паспорт завода-изготовителя.
При строительстве второго этажа и выше применяют леса, устанавливаемые на грунт. Строительные леса – это временные устройства, устанавливаемые на предварительно спланированную и утрамбованную поверхность грунта, предназначенные для возведения кладки на всю высоту здания. Под каждую пару стоек укладывают подкладку из досок толщиной 50 мм. Стойки лесов закрепляют к стенам строящегося здания согласно проекту и между собой соединяют продольными и поперечными ригелями.
Леса крепят анкерами к стенам строящегося здания. Крепления размещают в шахматном порядке в местах пересечения стоек с поперечинами. Инвентарные металлические анкеры закладываются в стены в процессе кладки. Металлические и деревянные леса должны иметь молниеотводы.
Высота проходов в свету на лесах – не менее 1,8 м. Лестницы на лесах располагают на расстоянии не более 40 м одну от другой. Верхний конец лестницы или трапа крепят к поперечинам лесов.
Настилы подмостей и лесов выполняют из дощатых шитов. Доски настила стыкуют на опорах, перекрывая концы досок не менее чем на 20 см. Леса высотой более 6 м имеют настил из инвентарных деревянных щитов. Ширина настилов подмостей и лесов должна быть не менее 2 м. Ширину настила определяют из расчета: рабочая зона – 60-70 см, зазор между настилом и стеной – 5 см, зона складирования материалов – 100-160 см. Зазоры между досками настила или щитами не должны превышать 5 мм. Толщину досок настила подбирают расчетом. У настилов подмостей и лесов высотой 1,3 м и более устраивают ограждения высотой 1,1 м, состоящие из поручня, бортовой доски высотой не менее 15 см и промежуточной доски. Бортовую доску укладывают кромкой на настил. Все элементы ограждения крепят к стойкам с внутренней стороны. При необходимости на настилы лесов и подмостей устанавливают подлески высотой 50-60 см и шириной 70 -100 см.
Комплектующие для строительных лесов
Комплект включает дополнительные детали, необходимые для сборки оборудования и соблюдения отраслевых нормативов по охране труда в процессе строительно-монтажных работ. К таким элементам относятся съемные хомуты, деревянные настилы, поддоны для хранения материалов, ограждающие улавливающие сетки, различные комплекты крепежей. Строительные леса производитель снабжает комплектом монтажных приспособлений, их перечень и классификация имеется в паспорте оборудования.
В случае обнаружения дефекта на основных элементах строительных конструкций или их комплектующих, возможно выполнить быструю замену деталей, отслуживших рабочий резерв, заменяя их стандартными новыми. Если у вас возникли проблемы с выбором лесов, заменой их элементов или подбором комплектующих, помогут специалисты завода ДЗСЛ — производителя строительного оборудования. Мы проконсультируем вас по всем вопросам и поможем подобрать ремкомплект на конструкцию любого типа.
Виды строительных лесов
В зависимости от способа соединения составляющих элементов все строительные леса делятся на такие виды:
- леса с использованием клинового соединения;
- леса с соединением элементов по рамному принципу;
- леса с хомутовыми соединениями;
- леса с использованием штыревых соединений.
Данная таблица позволяет сложить наиболее полное представление о видах строительных лесов, их области применения и параметрах.
| Вид строительных лесов | Параметры | Область применения |
| Клиновые леса | Максимально возможная высота 100 м | Применяется при монтаже эстрад и сцен, при проведении наружных и внутренних строительных и отделочных работ, в судостроении при реставрации фасадов и выполнении кирпичной кладки |
| Рамные леса | Позволяют работать на высоте до 60 м | Их область применения ограничивается работами по отделке, реставрации или ремонту фасадов любых зданий |
| Строительные леса на штыревых соединениях | Могут монтироваться высотой до 100 м | Применяются при любых видах отелочных работ, при выполнении кирпичной кладки |
| Хомутовые леса | Неограниченной высоты | Подходят для ремонтных и реставрационных работ на объектах любой сложности и высотности, а также для зданий с наклонными основаниями |
Монтаж лесов (начало сборки)
Второй этап монтажа лесов
Третий этап сборки лесов
Четвёртый этап монтажа
Пятый этап монтажа
Шестой этап сборки
Завершающий этап сборки
Леса готовы
Строительные леса с соединением по клиновому принципу позволяют добиться довольно жёсткой пространственной конструкции. Клиновые соединения способствуют большой универсальности лесов. Они очень быстро собираются и также быстро демонтируются. Воздействие больших нагрузок леса стойко выдерживают благодаря высокой прочности и надёжности.
Строительные леса, собирающиеся на рамных соединениях, также отличаются быстротой монтажа и демонтажа. Жёсткость металлического каркаса таких лесов обеспечивается за счёт диагональных и горизонтальных связей, скрепляющих несущие вертикальные элементы конструкции. В отличие от других видов лесов рамные конструкции монтируются быстрее всего. Их устройство не требует специальных знаний от рабочих, поскольку за счёт дополнительных связей параметры каркаса жёстко фиксированы.
Самая большая прочность конструкций достигается у лесов со штыревыми соединениями. Такие строительные леса рассчитаны на нагрузку в 250 кг/м.кв. Именно предельно высокая прочность и способствует такой широкой области применения данного вида лесов.
Вся конструкция хомутовых лесов также состоит из связей, придающих дополнительную жёсткость конструкции. Но в отличие от рамных конструкций все элементы данного вида лесов соединяются при помощи хомутов. Такой вид соединения позволяет использовать хомутовые леса на объектах повышенной сложности.

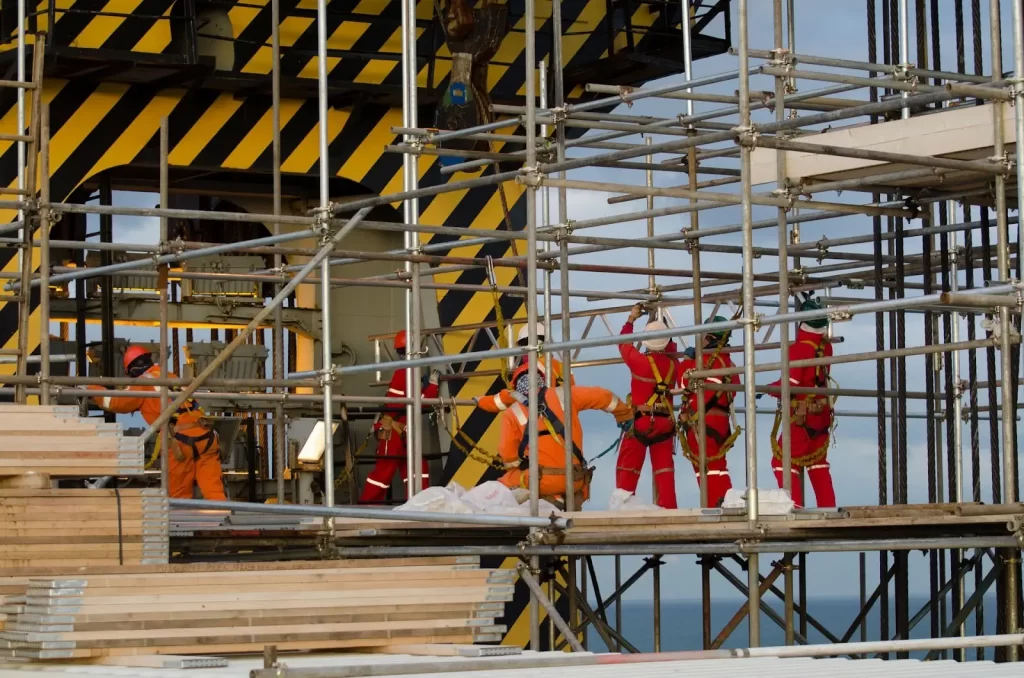

Леса с хомутовыми соединениями
Рамные строительные леса
Это, пожалуй, наиболее популярный вид строительных площадок для проведения фасадных работ. Преимущество этой конструкции состоит в ее легкости и достаточной степени устойчивости.
Если сравнить по стоимости с другими используемыми конструкциями, то рамные леса – самые доступные. Все элементы в этом оборудовании закрепляются при помощи специальных карабинов (флажков). Высота проводимых работ – до 100 метров.
Такой тип оборудования успешно применяется не только для фасадных, но и для выполнения внутренних работ. Однако, при всех преимуществах, у таких люлек имеется и недостаток: нагрузка на 1 квадратный метр ни в коем случае не должна превышать 200 килограмм. Хотя длина рам вдоль фасада составляет 2-3 метра, чего вполне хватает для комфортной работы 1-2 человек.
Виды конструкций
Чаще всего при возведении зданий и сооружений используются инвентарные трубчатые леса. Такие вспомогательные конструкции отличаются надежностью, удобством в эксплуатации и простотой сборки. Изготавливаются они, как уже можно судить по их названию, из металлических труб. Наиболее популярных разновидностей таких лесов существует четыре:
- рамные;
- клиновые;
- хомутовые;
- штыревые леса.
Также в строительстве могут использоваться:
- леса Вишнева — устанавливаются в горизонтальном положении и имеют максимальную нагрузку 200-250 кг/м2;
- вышки туры — конструкции, состоящие из одной секции, с максимальной нагрузкой 200 кг/м2;
- подвесные — крепятся на фасаде зданий и имеют максимальную нагрузку 200 кг/м2;
- модульные — с нагрузкой до 200 кг/м2.
Работа на инвентарных лесах на высоте сопряжена, конечно же, с определенным риском. Поэтому разрабатывались когда-то проекты таких конструкций с учетом множества самых разных факторов. В зависимости от максимально допустимой нагрузки леса разных видов могут использоваться, собственно, для строительных работ или же только для отделочных.
Из какого материала изготавливают строительные леса: фото изделий
Строительные леса – фото наглядно отображают разные варианты – могут быть деревянными, оцинкованными, стальными и алюминиевыми. Последний вариант является самым легким и мобильным, его целесообразно использовать для внутренних или наружных работ на небольшой высоте. Самыми крепкими и долговечными считаются стальные конструкции, которые легко ремонтируются, чего нельзя сказать про леса из алюминия. Оцинкованные изделия также являются прочными. Главное их достоинство – стойкость к коррозии, поэтому это оптимальный вариант для наружных работ, где они могут стоять длительное время при неблагоприятных погодных условиях.
Цена строительных лесов из стали и оцинковки будет намного выше, чем у аналогов из других материалов. К тому же такие конструкции являются наиболее тяжелыми, что усложняет их транспортировку. Однако такие леса способны выдержать не только людей, но и необходимые инструменты и материалы. Поэтому стальные и оцинкованные конструкции используют чаще всего при масштабных строительно-монтажных работах.
Сегодня большой популярностью пользуются металлоконструкции от Дмитровского завода строительных лесов. Продукция характеризуется высокой прочностью, надежностью, долговечностью и приемлемой стоимостью.
Металлические конструкции лесов наиболее популярны сегодня
Кроме металлических лесов часто применяются деревянные изделия, которые являются простыми и экономичными в исполнении. Их можно легко изготовить самостоятельно из подручных материалов. Однако такая конструкция более громоздкая. Несмотря на то что она является разборной, как и другие аналоги, доски из-за того, что будут испачканы и повреждены гвоздями, вряд ли можно будет использовать для других мероприятий. Такое изделие рассчитано на выполнение работ на уровне максимум второго этажа.
Этимология названия
Свое название строительные леса получили неспроста. Дело в том, что сегодня можно найти разборные металлические конструкции, но буквально несколько десятков лет назад они делались исключительно из круглого или грубо обработанного бревна, т.е. того самого леса. Потребность в новых разработках возросла, когда появилась необходимость в возведении зданий более двух этажей.
Где применяются строительные леса, можно перечислять до бесконечности. Например, в судо- и самолетостроении широко используются хомутовые конструкции. А вот для ремонта водоналивных башен и водонапорных бункеров берут клиночные сооружения. Более того, подобные установки используются в шоу-бизнесе и спорте. Сцена, трибуны для зрителей или же трамплин для лыжников – все это не обходится без лесов. Еще на них можно повесить огромные колонки, экран и иную технику.
Какие материалы использовать
Различные строительные леса комплектуются несколькими видами материалов: дерево, алюминий, сталь, оцинкованный металл. Преимущество последнего — не подвержен коррозии, следовательно может использоваться при низких температурах при различных условиях влажности.
Аллюминий легок и также устойчив к корозии — подходит как для наружних, так и для внутренних работ, но только на небольшой высоте. При этом данный материал довольно прочный и не производит искры (безопасен в случае использования легковоспламеняющихся веществ).
Наибольшей прочностью может похвастаться сталь. Это значит, что леса из нее могут обладать внушительными размерами и использоваться при довольно масштабных работах (и ремонт, и отделка), когда требуется устойчивость к высоким нагрузкам в виде рабочих и материалов.
Главные правила монтажа строительных лесов
1. Выбор и подготовка площадки
Работы по сборке и установке строительных лесов начинаются с подготовки места. Определившись с площадкой, необходимо произвести ее подготовку: уборку мусора, а в зимнее время — снега и наледи. В зависимости от будущего размера оборудования, ширина площадки не может составлять менее одного метра.
В случае наличия перепадов поверхности необходимо предварительное выравнивание (доски, бетон, блоки) и утрамбовывание грунта (рыхлый и влажный грунт требуется присыпать щебнем или битым кирпичом). Для осуществления данного вида подготовительных работ нужно использовать строительный уровень (продольное и поперечное горизонтальные направления).
Если существует угроза подмыва основы грунтовыми водами, обязательна организация отвода стока.
Также при осуществлении любых работ по правилам безопасности следует разместить ограждающие приспособления и предупреждающие знаки.
2. Непосредственный монтаж
До начала сборки и установки необходимо определить ответственных лиц за выполнение каждого этапа (приемка комплектующих, сборка, контроль и сдача в эксплуатацию).
При монтаже строительных лесов рекомендуется соблюдать следующие правила:
- началу работ предшествует изучение схемы, определение этапов сборки, конструктивных особенностей здания;
- установка осуществляется исключительно в соответствии с инструкцией или схемой;
- начинать монтаж необходимо с угла сооружения;
- для установки башмаков и опор требуется использовать прокладки из досок (толщиной в четыре и более сантиметра);
- соединения вертикальных деталей выполняются по схеме «папа-мама»;
- в зависимости от типа лесов определяются виды соединения горизонтальных и вертикальных связей;
- начальные четыре стойки и рамы монтируются без лестницы (проходные);
- контроль сборки по вертикали производится с помощью отвеса;
- следующий ярус устанавливается аналогично первому и закрепляется анкерами и заводскими трубками в шахматном порядке с шагом в четыре метра;
- снаружи леса поэтапно затягиваются строительной сеткой.
Эксплуатировать оборудование можно только после получения от компетентной комиссии акта приема-сдачи выполненных работ.

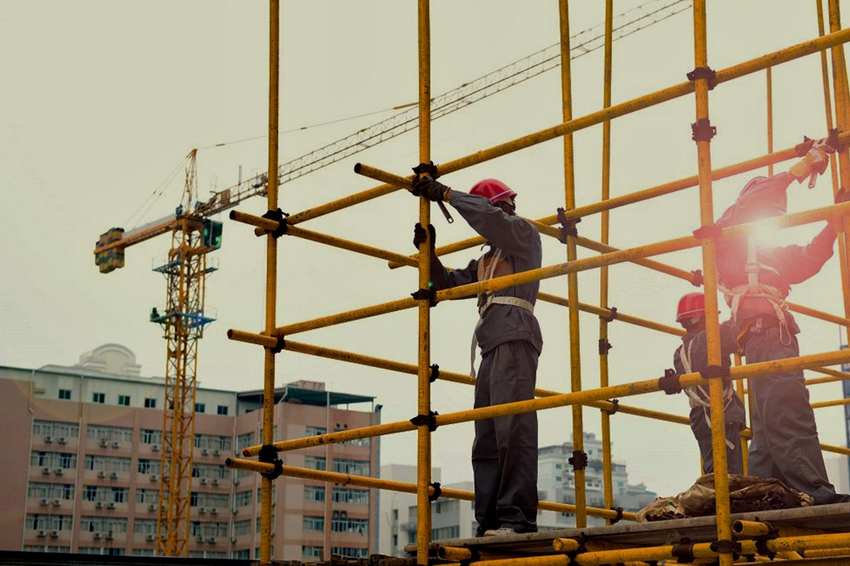

Монтаж лесов
Самостоятельная сборка лесов из профильной трубы
Зачастую затраты на доставку и оплату готовых лесов слишком высоки, поэтому строители сооружают их самостоятельно на месте строительства.
В частном строительстве обычно используют самодельные леса из металлопрофиля рамного типа. Соорудить леса несложно, имея необходимый набор инструментов и материалов.
Что для этого понадобится
Конструкция состоит из блоков (секций), количество которых определяется по высоте и ширине здания.
Рекомендуем ознакомиться: Где применяют профильные трубы из нержавеющей стали и в чём их преимущество
Обычно одна секция имеет размеры 1,5 /1,0 /1,65 — 2,0 м.
Для сооружения рамных лесов из профильной трубы нам потребуется:
- профильная труба с квадратным сечением 30х30мм, 1,5 м длиной – для стоек;
- труба с сечением 25х25 мм – для соединений;
- труба диаметром 15 мм – для распорок;
- доски толщиной 40-50 мм и длиной 2,1-2,2 м – для настила;
- уровень;
- сварочный аппарат;
- саморезы, болты, гвозди;
- болгарка;
- дрель;
- лестница.
Алгоритм действий
Перед началом монтажа следует тщательно подготовить грунт в месте установки. Место для монтажа нужно тщательно утрамбовать, землю разровнять. В дождливое время желательно сделать водоотвод. Малейший сдвиг или оседание приведут к неустойчивости всей конструкции, что может стать причиной несчастного случая.
Последовательность работ следующая:
- Подготовка материалов. Трубу диаметром 15 мм режут на отрезки по 2 м (диагональные распорки) и по 96 см (горизонтальные распорки). Затем по краям двухметровых заготовок делают надрезы по 6-8 см и сплющивают для удобства крепления.
- Сооружают раму. Для этого между двумя стойками устанавливают горизонтальные распорки через каждые 30 см и приваривают. Получается элемент, похожий на лестницу. То же проделывают для второй рамы.
- Готовят соединительные элементы. Для переходников нарезают из профиля с размером сечения 25х25 мм куски по 30 см в длину, а из профиля 30х30 мм куски по 8 см. Далее вставляют меньший элемент в больший и приваривают посередине, чтобы не было сдвигов.
- Сбор секции. Ставят параллельно две рамы, примерив распорки и отметив точки соединения, просверливают в них отверстия для болтов, а затем собирают конструкцию.
Увеличивать высоту и длину лесов можно, соединяя новые секции между собой с помощью переходников.
Рекомендуем ознакомиться: Способы прочистки и профилактики засоров канализации
Сооружение настила
Настил сбивают из досок двумя способами: укладывая их поперек или в длину:
- Первый способ. Деревянные брусья крепятся при помощи саморезов к поперечным трубам, прикрученным по краям лесов болтами.
- Второй способ подразумевает доски более 2 м, которые плотно укладываются и закрепляются с нижней стороны брусками перпендикулярно доскам (чтобы не провисали под тяжестью).
Профиль вырезают по ширине настила и крепят саморезами в местах расположения горизонтальных распорок. Таким образом, профильные отрезки как бы надеваются сверху на трубы и не дают настилу сдвигаться.
Размеры и маркировка лесов
Маркировка хомутовых лесов включает в себя буквенную часть (обычно это ЛСПХ — «леса строительные передвижные хомутовые»), и число, которое обозначает предельную высоту использования в метрах. Таким образом, марка ЛСПХ-40 указывает на то, что леса такого типоразмера безопасно применять для зданий или сооружений высотой до 40 м.
Весь ассортимент серийно выпускаемых хомутовых строительных лесов представлен в таблице:
| Условное обозначение | Диаметр трубы/ толщина стенки, мм | Наибольшая высота установки, м | Основной высотный шаг яруса, м | Продольный шаг стоек,м | Ширина настила,м | Наибольшая допустимая нагрузка на настил, кг |
| ЛСПХ-30 | от 42/2 до 63/3 | 30 | 2 | 3 | 0,75 или 1 | 150 |
| ЛСПХ-40УС | 40 | 2 | 1,5 | 250 | ||
| ЛСПХ-60 | 60 | 2,5 | 1 | 200 | ||
| ЛСПХ-80 | 80 | 2,5 | 1 | 200 | ||
| ЛСПХ-80УС | 80 | 2 | 1,5 | 250 |
Настилы модификации УС используют ригеля усиленной конструкции.
Преимущества хомутовых лесов:
- Возможность проведения различных работ на фасадах со сложной конфигурацией и периметром.
- Постоянный контроль за текущим состоянием креплений.
- Возможность одновременной регулировки собранной конструкции сразу в нескольких направлениях.
- Леса можно использовать как для наружных, так и для внутренних работ, а также в комбинации с другими типами лесов.
- Наибольшая стоимость по сравнению с другими типами строительных лесов.
- Необходимость в дополнительной комплектации хомутовых креплений при изменении конфигурации фасада.
- Сложность регулировки.
Цена хомутовых строительных лесов определяется материалами, используемыми для их изготовления. Обычно она колеблется в пределах от 80 до 100 руб. за м 2 (цена трубчатых конструкций с усиленными ригелями обычно выше на 10…15%).
Размеры трубчатых инвентарных лесов
Наиболее распространенным типом являются приспособления, основой для которых служат металлические трубы. Такой вариант является наиболее надежным, доступным и ремонтопригодным. Размеры трубчатых лесов обусловлены их конструкцией, которых существует несколько разновидностей.
Характеристики инвентарных высотных приспособлений рамного типа:
| РАМА С ЛЕСТНИЦЕЙ Из 42 мм стальной трубы с флажковыми замками. Высота/ширина: 2×1 м Между собой соединяются труба в трубу. Окраска: порошковая Цвет: серый Цена: от 815 руб. | |
| ДИАГОНАЛЬ Сдвоенная диагональная связь (крестовина), устанавливается со стороны «улицы» в шахматном порядке (через ячейку) Длина: 3,3 м Окраска: порошковая Цвет: серый Цена: от 370 руб. | ДЕРЕВЯННЫЙ НАСТИЛ Деревянный щит, укладывается на ригель настила. Размер: 1х1 м Цена: 470 руб. |
| ГОРИЗОНТАЛЬ Горизонтальная связь, устанавливается со стороны «фасада» в каждую ячейку Длина: 3 м Окраска: порошковая Цвет: серый Цена: от 185 руб. | КРОНШТЕЙН Г-образный (анкер) Для крепления лесов к стене (анкерный болт в комплект не входит) Цена: 80 руб. |
| ОПОРНАЯ ПЯТА Металлическое изделие. Применяется для того, чтобы узкие трубы лесов под нагрузкой не проваливались в мягкий грунт или деревянные подкладки. Цена: 80 руб. | РИГЕЛЬ 2 металлические балки, которые цепляются за верхнюю перекладину рам. Цена: от 650 руб. |
| Параметр/марка | ЛРСП-30 | ЛРСП-60 | ЛРСП-100 |
| Диаметр трубы, мм | 42 | 42 | 48 |
| Толщина стенки трубы, мм | 1,5 | 2 | 3 |
| Максимальная высота, м | 30 | 60 | 40 |
| Подъем секции, м | 2 | 2 | 2 |
| Длина секции, м | 2 | 2 или 3 | 2 или 3 |
| Ширина прохода, м | 0,976 | 0,976 | 0,976 |
Штыревые сооружения имеют свои параметры:
| Параметр/марка | ЛШ-50 | ЛСПШ-2000 | Э-507 |
| Диаметр трубы, мм | 48 | 48 | 57 |
| Максимальная высота, м | 50 | 40 | 60 |
| Подъем секции, м | 2 | 2 | 2 |
| Длина секции, м | 1,5 | 2,5 | 2 |
| Ширина прохода, м | 1 | 1,6 | 1,6 |
Размеры инвентарные строительных сооружений:
| Параметр/марка | Атлант | Радиан | ВМА 700 П/4 |
| Диаметр трубы, мм | сталь 42 | сталь 42 | алюминий/- |
| Высота вышки, м | 4,2 | 5 | 3,1 |
| Рабочая высота | 5,2 | 5,8 | 4,1 |
| Размер площадки, м | 2х2 | 2х0,8 | 2х0,7 |
| Размер секции | 1х2 | 1,2х0,9 | 2х0,7 |
Виды крепежа
Важным моментом при установке конструкции лесов является их крепление. Неправильно закрепленные элементы — это не только опасность для монтажников, но и для проходящих мимо строительного объекта прохожих, проезжающих машин.
Второй момент — необходимость соблюдения определенной дистанции для возможности монтажа отделочных материалов. Для решения данных проблем используют специальный крепеж для сборных строительных лесов, при помощи которого можно не только собрать саму конструкцию, но и надежно зафиксировать её к стене.
Важно: любой крепеж для строительных лесов, который используется для фиксации, должен быть максимально прочным и использоваться только по прямому назначению. Нельзя надеяться на чудо и проверять выдержит ли конструкция, т.к
это чревато гибелью людей.

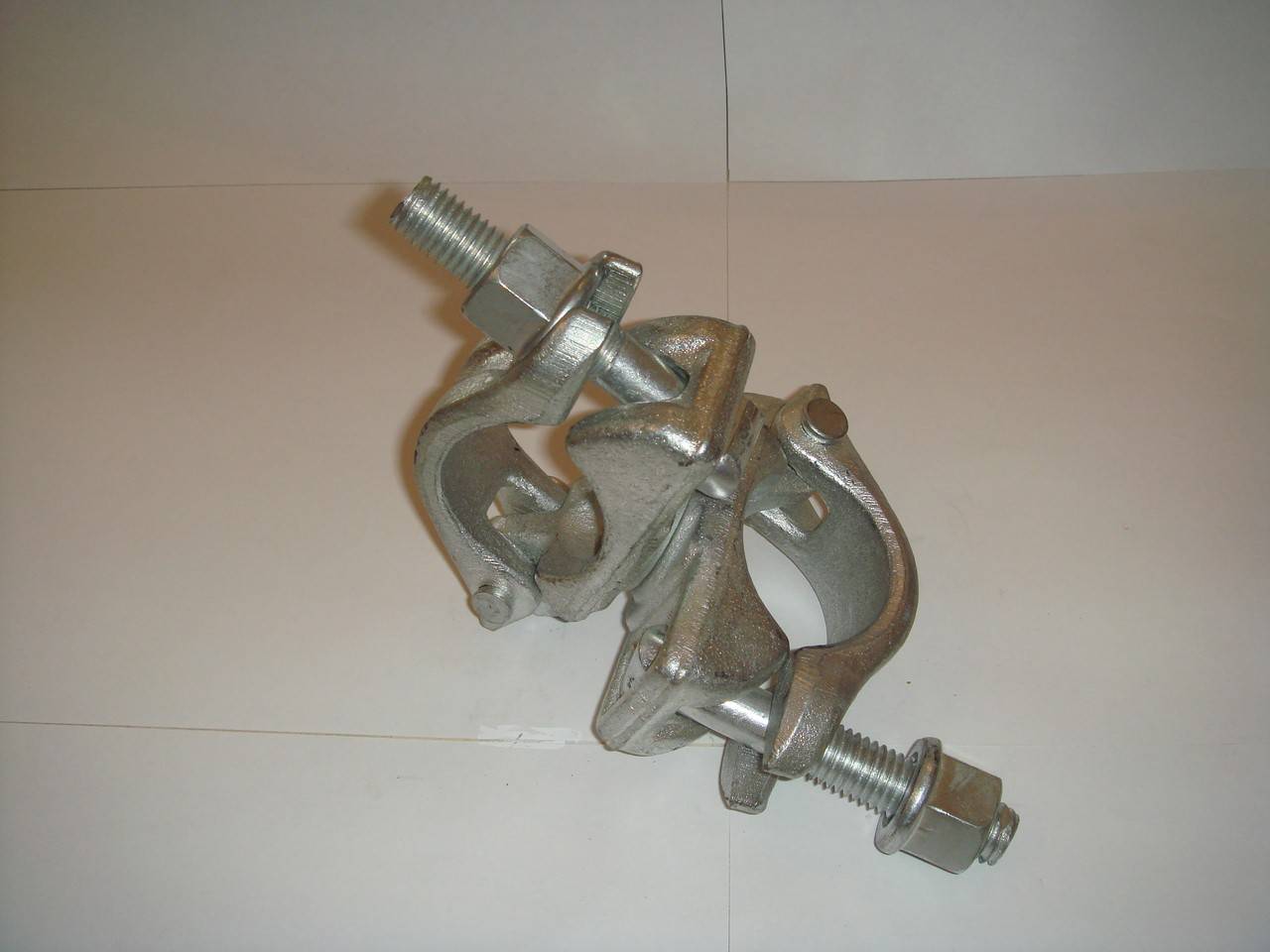

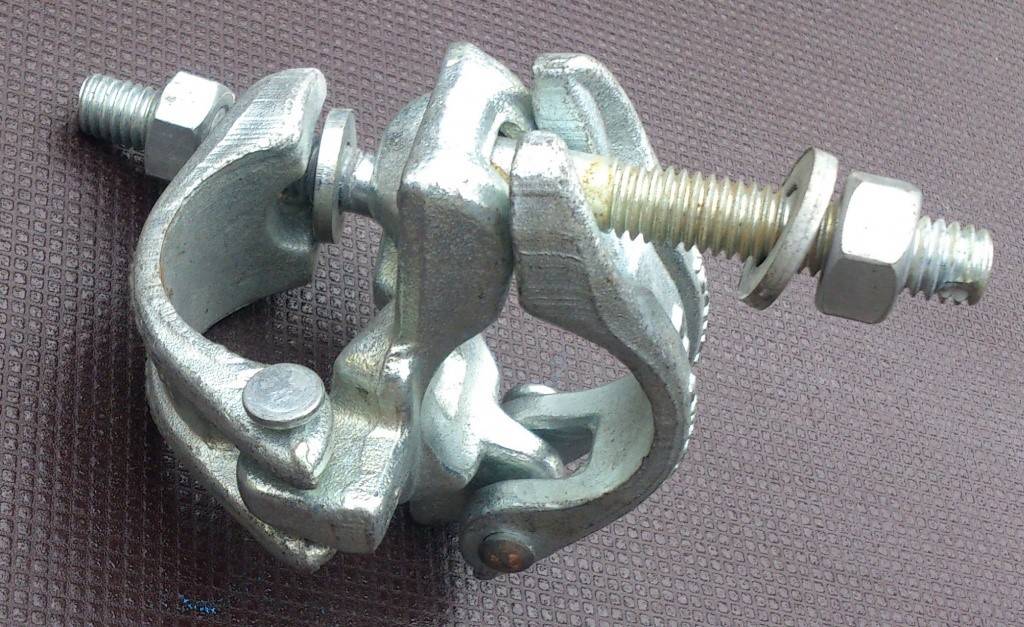

Поворотные и неповоротные хомуты
В зависимости от производителя внешний вид таких хомутов может отличаться, но принцип фиксации у всех один. Неповоротный хомут — это жесткая конструкция, состоящая из пары хомутов для металлической трубы с единым основанием. Угол такого хомута, как правило, 90 градусов.
Хомутовые изделия различаются по диаметру труб, которые возможно зажать при помощи такого хомута. Зажимной механизм нормального хомута для строительных лесов должен изготавливаться из прочного металла, с одной стороны фиксироваться на неразборный шплинт, с другой — на болтовое соединение.
Поворотный хомут отличается от неповоротного возможностью регулировки положения зажимных механизмов. Он состоит из пары отдельных креплений для труб, соединённых при помощи неразъемного поворотного механизма.
В продаже можно встретить хомуты, которые имеют различный диаметр зажима для левой и правой части. Это необходимо для тех случаев, когда продольные соединительные трубы имеют диаметр меньше стоечных.
Соединительные муфты
Деталь используется для фиксации места соединения рамных лесов, удлинения труб. Муфта изогнута по форме трубы и имеет несколько болтовых соединений для фиксации. Такая конструкция обеспечивает жесткое крепление. Муфты разделяются по диаметру захвата.
В хомутовых лесах монтаж к стене здания производится при помощи стеновой опоры. Соединить опору с поперечными связями можно при помощи муфты подходящего диаметра.
Кронштейны
Кронштейны предназначены для фиксации любого типа строительных лесов к стене. Одна сторона крепежа имеет загиб под прямым углом, на конце которого предусмотрено отверстие для крепления конструкции к стене при помощи анкерного соединения.
С другой стороны — изгиб, применяемый как хомут, предназначенный для захвата и фиксации вертикальной стойки лесов.
Кронштейны для строительных лесов могут быть регулируемые. В таком случае конструкция делится на две отдельные детали, на концах которых по несколько монтажных отверстий для изменения расстояния от хомута до крюка крепления.
Анкеры
Анкер – это универсальный крепеж, при помощи которого фиксируют стеновые опоры, кронштейны и прочие детали лесов. Например, анкер можно использовать, как крепление для строительных лесов 10х120 с регулируемым кронштейном к бетонной стене.
Если необходимо закрепить строительные леса к стене из газобетона, то использовать в качестве крепежа анкерный болт не рекомендуется. В пористом материале его усилие на разрыв недостаточно.
Другие крепления
Помимо основных креплений могут применяться разного рода комбинированные крепежи:
- шуруп кольцо для строит лесов mgv совместно с дюбелем по бетону;
- Т – образный кронштейн из металлического профиля с крепежным хомутом;
- «глухие» хомуты;
- флажковые регулируемые замки и т.д.
В зависимости от сложности крепления и конструкции необходимо подбирать оптимальный тип крепления.
