Распространенные схемы
Простой импульсный преобразователь
Схема этого устройства очень проста, а большинство деталей могут быть извлечены из ненужного блока питания компьютера. Конечно, у нее есть и ощутимый недостаток – получаемое на выходе трансформатора напряжение 220 вольт далеко по форме от синусоидального и имеет частоту значительно больше, чем принятые 50 Гц. Напрямую подключать к нему электродвигатели или чувствительную электронику нельзя.
Для того, чтобы иметь возможность подключать к этому инвертору содержащую импульсные блоки питания технику (например, блок питания ноутбука), применено интересное решение – на выходе трансформатора установлен выпрямитель со сглаживающими конденсаторами. Правда, работать подключенный адаптер сможет только в одном положении розетки, когда полярность выходного напряжения совпадет с направлением встроенного в адаптер выпрямителя. Простые потребители типа ламп накаливания или паяльника можно подключать непосредственно к выходу трансформатора TR1.
Основа приведенной схемы – это ШИМ-контроллер TL494, наиболее распространенный в таких устройствах. Частоту работы преобразователя задают резистор R1 и конденсатор C2, их номиналы можно брать несколько отличающимися от указанных без заметного изменения в работе схемы.
Для большей эффективности схема преобразователя включает в себя два плеча на силовых полевых транзисторах Q1 и Q2. Эти транзисторы нужно разместить на алюминиевых радиаторах, если предполагается использовать общий радиатор – устанавливайте транзисторы через изоляционные прокладки. Вместо указанных на схеме IRFZ44 можно использовать близкие по параметрам IRFZ46 или IRFZ48.
Выходной дроссель наматывается на ферритовом кольце от дросселя, также извлекаемого из компьютерного блока питания. Первичная обмотка мотается проводом диаметром 0,6 мм и имеет 10 витков с отводом от середины. Поверх нее наматывается вторичная обмотка, содержащая 80 витков. Также можно взять выходной трансформатор из сломанного источника бесперебойного питания.
Вместо высокочастотных диодов D1 и D2 можно взять диоды типов FR107, FR207.
Так как схема очень проста, после включения при правильном монтаже она начнет работать сразу и не потребует никакой настройки. Отдавать в нагрузку она сможет ток до 2,5 А, но оптимальным режимом работы будет ток не более 1,5 А – а это более 300 Вт мощности.
Готовый инвертор такой мощности стоил бы порядка трех-четырех тысяч рублей.
Схема преобразователя с выходом переменного тока
Эта схема выполнена на отечественных комплектующих и достаточно стара, но это не делает ее менее эффективной. Главное ее достоинство – это получение на выходе полноценного переменного тока с напряжением 220 вольт и частотой 50 Гц.
Здесь генератор колебаний выполнен на микросхеме К561ТМ2, представляющей собой сдвоенный D-триггер. Она является полным аналогом зарубежной микросхемы CD4013 и может быть заменена ей без изменений в схеме.
Преобразователь также имеет два силовых плеча на биполярных транзисторах КТ827А. Их главный недостаток по сравнению с современными полевыми – это большее сопротивление в открытом состоянии, из-за чего нагрев при той же коммутируемой мощности у них сильнее.
Так как преобразователь работает на низкой частоте, трансформатор должен иметь мощный стальной сердечник. Автор схемы предлагает использовать распространенный советский сетевой трансформатор ТС-180.
Как и другие инверторы на основе простых ШИМ-схем, этот преобразователь имеет на выходе достаточно отличающуюся от синусоидальной форму напряжения, но это несколько сглаживается большой индуктивностью обмоток трансформатора и выходным конденсатором С7. Также из-за этого трансформатор во время работы может издавать ощутимый гул – это не является признаком неисправности схемы.

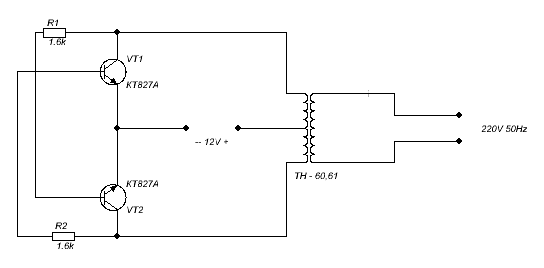

Простой инвертор на транзисторах
Этот преобразователь работает по тому же принципу, что и перечисленные выше схемы, но генератор прямоугольных импульсов (мультивибратор) в нем построен на биполярных транзисторах.
Особенность этой схемы в том, что она сохраняет работоспособность даже на сильно разряженном аккумуляторе: диапазон входных напряжений составляет 3,5…18 вольт. Но, так как в ней отсутствует какая-либо стабилизация выходного напряжения, при разрядке аккумулятора будет одновременно пропорционально падать и напряжение на нагрузке.
Так как эта схема также является низкочастотной, трансформатор потребуется аналогичный используемому в инверторе на основе К561ТМ2.
Синусоида
Форма сигнала на выходе автомобильного инвертора формируется за счёт высокочастотного генератора. Синусоида может быть быть двух видов:
- модифицированная синусоида;
- чистая синусоида, чистый синус.
Не каждый электрический прибор может работать с модифицированной синусоидой, которая имеет прямоугольную форму. У некоторых компонентов в меняется режим работы, они могут нагреваться и начать шабарчать. Похожее можно получить,если диммировать светодиодную лампу, у которой яркость не регулируется. Начинается треск и мигание.
Дорогие DC AC повышающие преобразователи напряжения 12в 220в имеют на выходе чистый синус. Стоят гораздо дороже, но электрические приборы отлично с ним работают.
ТОП 3 — лучшие модели преобразователей и их технические характеристики
Рейтинг составлен на основании популярности и представляет собой подборку лучших,
по мнению экспертов, автомобильных инверторов 2019 года.
AVS IN-2000W
Автомобильный инвертор
12 в 220 высокой мощности до 2 киловатт. Выпускается в алюминиевом
корпусе, чтобы содействовать отводу тепла. Есть встроенный кулер охлаждения. На
корпусе имеются удобные монтажные отверстия, крепится через них на стенку
грузовика или микроавтобуса. Способен выдавать ток силой до 10 Ампер.
Преимущества AVS IN:
- разъём USB, что позволяет
интегрировать зарядку для сотового или навигатора без дополнительного адаптера; - мощная встроенная защита от
замыкания; - длительная и надёжная работа —
до 5 лет непрерывной эксплуатации; - удобная клавиша включения.
Минусы:
- дороговизна — 7 тысяч рублей и
более; - чересчур короткие провода для
подключения через клеммы АКБ; - невозможность интеграции с
прикуривателем; - большой вес — более 2
килограммов; - всего 1 розетка для
подключения, поэтому нужен отдельный тройник для питания нескольких
устройств.
ROBITON R200
Инвертор на 150 Ватт, предназначенный для преобразования постоянного тока в
переменный. Есть возможность подключения ноутбука, зарядников, различных
электрических инструментов. Имеется удобный разъём USB, обеспечивающий
дополнительные возможности. Выполнен с использованием передовых технологий,
имеет систему многоуровневой защиты:
- короткое замыкание;
- перегрев;
- перегрузка;
- переполюсовка;
- недостаточное входное
напряжение.
Преобразователь 12 в 220 имеет силовую
розетку типа F — контакты заземлены. Во время перегревов автоматически
отключается. Наличие встроенного вентилятора.
WESTER MSW250
12-220В+USB
По соотношению выходной мощности и удобства эксплуатации инвертор от
производителя Wester называют лучшим среди аналогов. Он выдаёт стабильное
напряжение в 250 Ватт, пиковая нагрузка способна доходить до 500 Ватт. Легко интегрируется
с прикуривателем — не нужно останавливаться в пути, чтобы подключить адаптер к
клеммам АКБ.
Вот какие плюсы данного преобразователя отмечены экспертами:
- наличие светодиодной индикации,
позволяющей наблюдать за работой устройства, перегревом, спящим режимом; - относительно низкая стоимость —
от 1700 рублей; - наличие отдельного USB-разъёма,
интегрируемого с фотоаппаратом и телефонами; - качественная, плотная
евророзетка, в которой вилки от различной бытовой техники не выпадают даже
от сильных вибраций на бездорожье; - возможность подключения к
прикуривателю, что исключает случайную переполюсовку и защищает
выпрямитель от перегорания; - система автоматического
распознавания низкого и чересчур высокого напряжения, самоотключение; - наличие отдельного
предохранителя; - защита от короткого замыкания;
- небольшой вес.
Есть и минусы:
- не интегрируется с ноутбуками 2
А; - кулер громко шумит во время
охлаждения.
Обзор лучших моделей
AuraDock
Эта беспроводная зарядка является одной из лучших в своем классе и совместима со многими устройствами.
Основные характеристики:
- ток — 1 А;
- напряжение — 5 В;
- расположение смартфона при зарядки — любое в пределах 0,4-1 см;
- скорость зарядки — 4 часа.
О завершении процесса зарядки устройство сообщит с помощью соответствующего индикатора. Стоит отметить, что Auradock можно использовать в сочетании с планшетами, смартфонами и другими гаджетами, которые поддерживают стандарт Qi.
Стоимость этой беспроводной зарядки составляет 100 долларов. Если вы пользуетесь iPhone 6 или iPhone 6 Plus, вам нужно будет доплатить за адаптеры auraTag-i6 и i6P по 20 даолларов.
Таким образом, AuraDock — универсальная беспроводная мобильная зарядка, которую можно использовать в сочетании со всеми поддерживающими стандарт Qi устройствами.
Powermat Ring
В основе этой беспроводной зарядки находится тот же электромагнитный индуктивный метод, но она работает по другому стандарту — PMA 3. Он менее распространен по сравнению с Qi, однако также пользуется спросом.
В первую очередь стоит отметить привлекательный вид этой беспроводной зарядки. Она выполнена в виде кольца, которое подключается в microUSB или порт Lightning. Чтобы зарядить свой смартфон или другое носимое устройство, нужно поместить его на станцию Powermat
Обратите внимание: она работает от сети в 220 В. При подключении беспроводной зарядки в 380 В устройство может выйти из строя. По сравнению с предыдущим гаджетом, Powermat Ring имеет более привлекательную стоимость
Пользователям нужно будет заплатить около 100 долларов за весь комплект: 55 долларов за Power Ring и 44 за Powermat. Такую цену можно объяснить меньшей популярностью стандарта PMA 3, на котором работает меньшее (по сравнению со стандартом Qi) число гаджетов
По сравнению с предыдущим гаджетом, Powermat Ring имеет более привлекательную стоимость. Пользователям нужно будет заплатить около 100 долларов за весь комплект: 55 долларов за Power Ring и 44 за Powermat. Такую цену можно объяснить меньшей популярностью стандарта PMA 3, на котором работает меньшее (по сравнению со стандартом Qi) число гаджетов.
Ultra-Slim Qi-Enabled Wireless Charging Pad
Эта бюджетная зарядка от Anker может похвастаться длинным списком поддерживаемых устройств и стильным внешним видом. Станция имеет дискообразную форму и оснащена индикатором и портом microUSB.
Стоимость передатчика составляет 27 долларов.
FUEL iOn
Что касается Fuel iON, то с его помощью можно зарядить смартфон, планшет или другое носимое устройство гораздо быстрее, чем аналоги, работающие на стандарте Qi. Это стало возможным благодаря использованию высокоэффективного магнитного соединения, которое передает энергию непосредственно на устройство.
Приемник представляет собой плоскую антенну и небольшую плату с контроллером, которую нужно установить под крышку смартфона на соответствующие разъёмы.
Среднее время зарядки аккумулятора с помощью PowerQi T-100 составляет 3,5 часа. Учитывая более низкую (по сравнению с другими системами беспроводной зарядки) стоимость, эту модель можно смело назвать одним из лучших кандидатов.
Samsung PG920
Модель может похвастаться компактными габаритами и высокой скоростью зарядки. Эта разработка от Samsung Group также отличается надежностью и универсальностью: она совместима практически со всеми существующими смартфонами.
Самостоятельное изготовление
Если по каким-либо причинам приобрести преобразователь заводского исполнения не получается, то инвертор можно изготовить своими руками. Но перед этим следует понимать, из каких частей он состоит.
Обязательными узлами преобразователя напряжения с 12 на 220В будут:
- входной и выходной фильтр, собираемый на ёмкости и индуктивности;
- сам преобразователь DC/AC, повышающий амплитуду напряжения и изменяющий его форму;
- узел управления, предназначенный для настройки режима работы схемы;
- блок питания, преобразующий входной ток в ток, необходимый для питания элементов устройства;
- узел контроля, отслеживающий изменения на входе и выходе инвертора;
- блок логики, анализирующий полученные данные от узла контроля и передающий команды в блок управления.
Как видно, схемотехника инвертора очень похожа на схему источника бесперебойного питания (ИБП). В принципе, так оно и есть. Ведь если пропадает напряжение, ИБП преобразует постоянный ток аккумуляторной батареи в переменный. Поэтому часто самодельные инверторы собирают на базе ИБП.
Маломощный конвертер
Если необходимости в подключении мощных устройств нет, но нужна надёжная схема, позволяющая заряжать смартфоны или фонарики, то можно собрать ее из отечественных комплектующих. Эта схема довольно надёжна и рекомендуется многими радиолюбителями.
Состоит схема из трёх основных узлов:
- Мультивибратора, вырабатывающего импульсы с частотой 50 Гц.
- Усилителя, двухтактного транзисторного преобразователя, работающего в режиме ключа.
- Трансформатора, повышающего входное напряжение.
В качестве мультивибратора можно использовать микросхемы К561ЛН2, К561ЛА7 или К561ЛЕ5 без изменения схемы. Резистором R1 и конденсатором C1 задаётся нужная частота. Выходной сигнал снимается с 14 ноги микросхемы и поступает на усилительный каскад VT3, VT4, к выходу которого подключается первичная обмотка трансформатора. Вторичная обмотка с конденсатором C4 образует контур. В качестве трансформатора можно взять любое сетевое устройство с мощностью 100−150 Вт, с первичной обмоткой, рассчитанной на 220 вольт, а вторичной — на 12 В. При этом следует помнить о его обратном подключении.
Вам это будет интересно Как провести замер сопротивления изоляции
Простой прибор
Самый простой преобразователь напряжения 220 вольт можно изготовить, используя всего шесть элементов. Такая конструкцию позволяет подключить слаботочную нагрузку с током потребления не более 0,5 — например, энергосберегающую лампу с мощностью до 10 Вт. В качестве ключей используются транзисторы КТ814 и КТ940 с малым потреблением тока. Ключи можно использовать с любой буквой.
Трансформатор проще изготовить из ферритовых чашек диаметром 30 мм и высотой 25 мм. Первичная обмотка делается из провода 0,5 мм 14 витками. После прокладывается изоляционный слой и производится вторичная обмотка проводом 0,2 мм — необходимо сделать 220 витков.
Схема после сборки не нуждается в наладке и сразу готова к использованию.
Качественный инвертор
Схема предназначена для радиолюбителя с опытом. На выходе она обеспечивает «чистую синусоиду». Обычно такие устройства собираются на базе микропроцессоров с использованием программных алгоритмов. Схема позволяет сконструировать качественный прибор с использованием недорогих цифровых микросхем.
Инвертор собирается на полевых транзисторах, включённых по схеме полного моста. Синусоида на выходе формируется с помощью широтно-импульсной модуляции. Драйверы собираются на полевиках IR2110, способных пропускать через себя ток до двух ампер.
Частота работы задающего генератора устанавливается резистором R1, а скважность импульсов — R2. Выходной сигнал с генератора поступает на интегрирующий блок, собранный на двух цепочках R5C3 и R6C2, а также D-триггере
Этот сигнал приближен по форме к синусоиде с периодом 10 мс.
ШИМ-контроллер состоит из двух инверторов и полевых транзисторов. Его работа реализуется изменением периода сигнала, поступающего с генератора, в зависимости от входного напряжения, подающегося с интегратора. Частота работы генератора составляет 2 кГц.
Мощность устройства зависит от параметров трансформатора и силовых ключей. Для её увеличения полевые транзисторы подключаются параллельно друг другу. Изменение частоты преобразования происходит с помощью резистора R1, уменьшение величины которого приводит к её возрастанию. Частота же ШИМ-модуляции увеличивается уменьшением ёмкости С4.
Преобразователь напряжения бывает просто незаменим, особенно при длительных путешествиях. Стоит инвертор сравнительно недорого, но при этом его можно собрать и самостоятельно, даже обладая незначительными навыками в радиоэлектронике.
Как из 220 вольт сделать 12 вольт самостоятельно
Проще всего сделать аналоговое устройство на базе трансформатора вида тор. Такое устройство несложно выполнить самостоятельно. Для этого понадобится любой трансформатор с первичной обмоткой, рассчитанной на 220 вольт. Вторичная обмотка рассчитывается согласно несложным формулам или подбирается практическим путём.
Для подбора может понадобиться:
- прибор для измерения напряжения;
- изолирующая лента;
- киперная лента;
- медная проволока;
- паяльник;
- инструмент для разборки (кусачки, отвёртки, плоскогубцы, нож и т. п. ).
В первую очередь необходимо определить, с какой стороны переделываемого трансформатора расположена вторичная обмотка. Аккуратно снять защитный слой для получения к ней доступа. Используя тестер, измерить напряжение на выводах.
В случае меньшего напряжения к любому из концов обмотки допаять проволоку, тщательно заизолировав место соединения. Используя эту проволоку сделать десять витков и опять измерить напряжение. В зависимости от того насколько увеличилось напряжение и рассчитать дополнительное количество витков.
В случае если напряжение превышает требуемое, делаются обратные действия. Отматываются десять витков, измеряется напряжение и рассчитывается, сколько их необходимо их убрать. После этого лишний провод обрезается и запаивается на клемму.
По окончании работ трансформатор собирается в обратной последовательности. Если все правильно рассчитано, то получится преобразователь из 220 в 12 вольт переменного напряжения. Для получения постоянного напряжения необходимо добавить выпрямитель. Это простейшее электронное устройство, состоящее из диодного моста и конденсатора. Используя свойства диодов, напряжение выпрямляется, а с помощью конденсатора убираются паразитные влияния.
Следует отметить, что при использовании диодного моста выходная разность потенциалов поднимется на величину, равную произведению переменного напряжения и величины 1.41.
Главным преимущество трансформаторного преобразования является простота и высокая надёжность. А недостатком — габариты и вес.
Самостоятельная сборка импульсных инверторов возможна только при хорошем уровне подготовке и знаний электроники. Хотя можно купить готовые наборы КИТ. Такой набор содержит печатную плату и электронные компоненты. В набор также входит электрическая схема и чертёж с подробным расположением элементов. Останется только всё аккуратно распаять.
Используя импульсную технологию, можно сделать и преобразователь с 12 на 220 вольт. Что очень полезно при использовании в автомобилях. Ярким примером может служить источник бесперебойного питания, сделанный из стационарного оборудования.
Основные характеристики преобразователей
Все устройства подобного типа имеют следующие характеристики:
- Номинальную мощность (ватт).
- Выходная форма сигнала.
- Рабочий КПД (%).
- Вид охлаждения — активный (воздушное или водяное), пассивный (радиатор).
- Потребление тока (ампер).
- Тип защиты от КЗ (механический, электронный).
- Минимальный и номинальный допустимые уровни переменного напряжения на выходе преобразователя и постоянного на его входе.
При покупке стоит обратить внимание лишь на две основные величины:
- мощность инвертора;
- форму выходного сигнала.
Выбор преобразующего устройства должен выполняться с учетом подключаемой нагрузки. Ряд приборов в момент запуска потребляют мощность, многократно превышающую номинальную величину. К ним относятся некоторые модели насосов, кондиционеры, холодильники. Эта особенность должна учитываться при приобретении устройства.
Для определения этого параметра надо сложить мощности всех электроприборов, которые будут задействованы. Затем купить ПН на 20% мощнее полученной суммы.
Лучше выбирать дорогие аппараты. В них все параметры строго выдержаны. У бюджетных моделей форма сигнала далека от синусоиды, а численное значение мощности, указанной на корпусе или в паспорте, может оказаться завышенным.
При покупке необходимо обратить внимание на мощность.
Температурная защита
Покупая преобразователь, почти каждый автомобилист хочет использовать его как в холодное время года, так и жарким летом. Поэтому если этот параметр тоже важен для вас, обязательно уточните этот момент у продавца, а лучше прочитайте инструкцию и характеристики прибора. Чаще всего производители указывают диапазон от -5 до +40 градусов, но встречаются и более стойкие модели или, наоборот, инверторы, которые плохо переносят перепады температурного режима.
Кроме этого, качественный инвертор обязательно будет оснащен системой, предохраняющей от:
- неправильного подключения электроприборов;
- несоблюдения полярности;
- коротких замыканий;
- слишком низкого или высокого входного напряжения;
- перегрева;
- перегрузок на выходе.
Подетальный разбор
В схеме установлен стабилизатор, который питает микросхему А1. Состоит он из цепочки: R3-VD1-C3, при этом в качестве стабилитрона (VD1) может быть использован любой аналогичный прибор с показателем стабилизации 8-10 вольт.
Обратите внимание, что конденсаторы С4 и С5 установлены параллельно. Если вы не нашли их такой емкостью, как показано на схеме, то можно сделать замену на аналогичные (лучше импортные) с емкостью 4700 мкФ. Конденсатор С6 – это элемент, подавляющий высокочастотные импульсы на выходе
Лучше всего для этого использовать марку К 73-17 отечественного производства или аналогичный зарубежного исполнения
Конденсатор С6 – это элемент, подавляющий высокочастотные импульсы на выходе. Лучше всего для этого использовать марку К 73-17 отечественного производства или аналогичный зарубежного исполнения.
И последняя рекомендация или нюанс. Так как в сети на 12 вольт при потреблении 400 Вт будет образовываться ток силой 40 А, то необходимо будет рассчитать сечение используемых проводов. Особенно это касается кабеля, соединяющего аккумулятор и преобразователь. Учтите, что длина провода должна быть минимальной.
Как видите, сделать преобразователь с 12 вольт на 220В своими руками, не очень сложно. Схема проста, в ней минимизировано количество деталей, что снижает стоимость прибора в целом. Плюс более эффективная его работа.
Универсальный тип преобразователя
Для того чтобы сделать повышающий преобразователь напряжения своими руками объединенный с понижающим преобразователем напряжения своими руками, потребуется внести некоторые усовершенствования и такие элементы, как:
- высоковольтное преобразовательное устройство до 400 килоВольт;
- модуль для повышения;
- низковольтное устройство преобразования 5Вольт на 1,5Ампер;
- повышающий на 500Ватт преобразователь;
- набор для регулирования напряжений.
Компактное устройство получается большой мощности с однотактным рабочим режимом. Обычно подобные типовые устройства способны выполнять только одну функцию. Повышать или повышать напряжение. Универсальное авторское решение способно совмещать эти две особенности.
Трансформаторные инверторы
Любой трансформатор, в своей основе, способен не только понижать напряжение, но и умножать его. Достаточно произвести подключение катушек наоборот – низковольтную использовать, как ввод, а на высоковольтной получать нужный результат.
Единственное условие,- малый ток должен приходить на вход в виде переменного, иначе магнитное поле не возникнет и повышающего возбуждения ЭДС не произойдет. Мощность (ампераж) устройства непосредственно зависит от возможностей источников поступления низковольтного напряжения — генератора, или батареи. В обоих случаях, важна и пропускная способность трансформатора.
Схема инвертора, выдающего наиболее близкий по форме к синусу ток 220В:
Назначение и параметры инверторов
Инвертор — это прибор, который предназначен для преобразования амплитуды и формы сигнала. Он трансформирует переменное напряжение сети в постоянное. Часто преобразователи сигнала подключаются к автомобильным электрическим сетям, генераторам или к стационарным аккумуляторным блокам. Это нужно для получения переменного тока, использующегося в питании: бытовых приборов, электроинструментов, радиоаппаратуры. Варианты использования инвертора разнообразны:
- обеспечение непрерывности питания электрических устройств и приборов при аварии в сети 220 вольт;
- организация полной автономности от электросетей;
- при длительных путешествиях на средствах передвижения, использующих в своей работе генераторы или аккумуляторы, например, лодка, самолёт, автомобиль.
Подключение через блок питания от компьютера
Подключение автомагнитолы от блока питания компьютера — популярный способ использования устройства не по прямому назначению. Метод не требует особых навыков и выполняется в домашних условиях.
Подготовка блока питания
Найти исправный и ненужный БП достаточно просто. При этом такие узлы активно продаются на радиорынках и в компьютерных мастерских, а их стоимость составляет несколько сотен рублей. Но перед тем как подключить магнитолу к компьютеру, нужно убедиться, что БП работает без сбоев и обладает требуемыми параметрами.
В первую очередь прибор запускается для оценки показателей выходного напряжения. Если деталь исправная, вентилятор нормально вращается, а напряжение соответствует оптимальному уровню, следует демонтировать корпус, чтобы очистить внутренние поверхности от пыли и загрязнений. Еще это позволит найти следы плохой пропайки платы. Перед этими работами нужно отсоединить блок от сети.
В процессе проверки БП необходимо внимательно оценить состояние электролитических конденсаторов и выпрямителей. При наличии вздутия или разрывов засечек нужно заменить детали.
При необходимости отремонтировать деталь важно предварительно разрядить конденсатор и выпрямители, подключив их к контактам с сопротивлением 100 или 200 кОм на пару секунд. На завершающем этапе подготовки блок можно покрасить любой краской из аэрозольного баллона, которые продаются в магазинах товаров для автомобилей
На завершающем этапе подготовки блок можно покрасить любой краской из аэрозольного баллона, которые продаются в магазинах товаров для автомобилей.
Тип АТ
Чтобы подключить автомагнитолу к компьютеру, используя блок типа АТ, необходимо учитывать ряд особенностей. В каждом источнике питания присутствуют разные жгуты с выходными разъемами, окрашенными в разные цвета. Черный провод часто обладает минусовой полярностью или общей, а желтый — плюсовой с напряжением 12 В.
Устройства серии АТ не обладают встроенным блоком «Standby» и не имеют выходного напряжения на 3,3 В. Поэтому во время включения на выходах напряжение возникает моментально.
Чтобы запитать автомагнитолу от сети 220В от компьютерного блока, необходимо «откусить» некоторые провода и подключить к 220 В всю акустическую схему.
Бестрансформаторное электропитание: возможные схематические решения
Микросхема линейного стабилизатора
Можно своими руками собрать простой драйвер (источник стабилизированного тока) на недорогой (0,3 $) микросхеме линейного стабилизатора LM317АMDT. На вход преобразователя DС-AC подается напряжение сети 220 В, 50 Гц.
Стабилизированное напряжение 12 В получается на ИМС с минимальным набором элементов в обвязке (в самом простом варианте используется только R1 и R2). Подбирая номинал резисторов, можно регулировать ток в нагрузке, при суммарном токе светодиодов до 0,3 А микросхема отлично работает без радиатора. Ниже приведена типовая схема устройства на микросхеме LM317:
Зарядное устройство
Самым бюджетным вариантом, безусловно, считается использование зарядного устройства (ЗУ) от сотового телефона. Плата зарядника имеет совсем небольшие габариты и подойдет для питания 12 В гаджета с мощностью ≤ P ном. блока питания. Необходимо только заменить в ней однополупериодный выпрямитель на выпрямитель с удвоенным напряжением (добавляется по одному диоду и конденсатору). После модернизации получаем искомые 12 вольт с током 0.5А и полноценной развязкой от сети.
В качестве альтернативы, не требующей вмешательства в конструкцию, можно к выходу ЗУ через переходник подключается повышающий DС-DС преобразователь напряжения (например, 2-х амперный, размером 30мм х 17мм х 14мм, стоимостью 1$) с USB-разъемом. Требуется только выставить подстроечным резистором требуемое напряжение 12 В и подключить преобразователь к гаджету или стационарному электроприемному устройству.
Преобразователь с выходом переменного тока
Это один из простых преобразователей 12/220 В, схема которого рекомендуется к повторению начинающим радиолюбителям. Эта конструкция собирается полностью на отечественной элементной базе, которая является относительно устаревшей. Но все равно эффективность у нее достаточно высокая – на выходе получается напряжение с практически идеальным синусом, а частота четко 50 Гц. Поэтому такая схема сгодится для питания любой бытовой аппаратуры, а не только паяльника и ламп.
Генератор собирается на микросхеме марки К561ТМ2 – это D-триггер сдвоенного типа. Существует зарубежный аналог с маркировкой CD4013 – эти микросхемы взаимозаменяемы, и переделка схемы не требуется.
На биполярных транзисторах собраны два плеча. В схеме используются транзисторы КТ827А, которые имеют существенный недостаток в сравнении с более современными полевиками. У них очень высокое сопротивление, когда происходит открытие перехода. Именно поэтому они сильнее нагреваются при работе.
