Мансардные окна Fakro
Рис. 3. Мансардные окна Fakro.
Все окна от производителя Fakro (Польша) оснащены стеклопакетами из закаленного стекла. Эти пакеты способны обеспечить полную безопасность эксплуатации и устойчивость к атмосферным катаклизмам. В устройстве окон используются специальные предохранители не позволяющие выдавить стеклопакет, а также другие антивандальные решения.
Рамы изготавливаются из проклеенной слоями и прошедшей обработку в вакуумных камерах древесины. Для предохранения от образования гнили древесину покрывает несколько слоев прочного лака.
Ручки окон располагаются в нижних створках. Это обеспечивает удобное открывание и простоту эксплуатации вне зависимости от высоты монтажа. Фурнитура окон позволяет зафиксировать раму в выбранной позиции из шести возможных. Для удобного мытья окна также можно выбрать необходимо положение рамы.
Fakro оснащает свои окна вентиляционными клапанами, располагающимися не в створках а в верхней части оконного короба, позволяющими производить проветривание помещения без открывания рамы. Такое устройство позволяет уменьшить теплопотери и увеличить полезную площадь остекления. Окна оснащены специальными рамками, предотвращающими возникновение «мостиков холода» и сокращает возникновение конденсата на раме и стекле.
Классификация мансардных окон
Современные мансардные окна выпускаются производителями в широкой гамме конструктивных вариантов. Это могут быть окна:
- стандартные;
- балконные;
- карнизные.
Широкой известностью пользуются мансардные окна fakro. Их отличает надежность, разнообразие моделей и оригинальный дизайн
Основные моменты, которые нужно учесть для правильного выбора мансардного окна, это:
- конструкция крыши;
- габариты конкретного помещения в мансарде – высота, площадь;
- угол наклона скатной крыши;
- обеспечение необходимого обзора из окна;
- возможность свободного доступа для эксплуатирования и чистки окна.
Стандартные окна имеют квадратную или прямоугольную форму. По конструкции они больше всего напоминают фронтонное окно. Стандартное окно в мансардной крыше может быть фиксированным или открывающимся. Последних на рынке сбыта очень много. Мансардные окна в глухом варианте встречаются намного реже.
Балконные окна называются так потому, что к ним бывает пристроен небольшой балкончик. Это более сложная система, состоящая из наклонного окна, устанавливаемого непосредственно в скат крыши. Дополнительно устанавливается вертикальное окно, которое располагается сбоку от наклонного или чуть ниже его. Окна такого типа обязательно имеют подвижные (открывающиеся) створки. У наклонного окна стеклопакет движется снизу вверх, а у нижнего вертикального – сверху вниз или в сторону. Это открывает выход на балкон.
Карнизные окна применяются в мансардах с очень высоким пристенком. Их устанавливают вертикально в дополнение к наклонным окнам, чтобы иметь возможность полноценно обозревать окрестности. Такое окно лучше сделать с открывающейся створкой.
Помимо карнизного окна применяются и другие дополнительные конструктивные элементы. Например, глухое нижнее окно. Этот прием обеспечивает дополнительный доступ дневного света в помещение. Особенно если высота ската невелика, и установить 2 открывающихся окна не представляется возможным.
Для декорирования наклонных мансардных окон можно использовать надставки сверху. Чаще всего их делают округлыми или треугольными, но можно заказать в мастерской и сложный фигурный вариант. Главное, чтобы такая надставка не нарушала общую дизайнерскую линию дома.
Световой туннель – сложное, но эффективное устройство для доступа дневного света на чердак или в мансардную кладовую. Чтобы его установить, к окну присоединяют светоотражающую трубу. Другой ее конец выводится в требуемое помещение. Дополнительно необходимо поставить специальный плафон, который будет равномерно рассеивать в помещении свет, проходящий сквозь туннель.
Технология установки окна в мансарде
Монтировать оконную систему лучше на этапе возведения крыши. Сделать мансардное окно своими руками можно и в процессе эксплуатации жилья, но придется вырезать проем.
Подготовительные мероприятия
Заранее надо запастись инструментами. Для работы понадобятся:
- уровень;
- рулетка;
- отвес;
- линейка;
- киянка и молоток;
- шуруповерт.
Резку деревянных элементов кровли выполняют обычной пилой, для демонтажа профлиста или шифера используют болгарку с разными насадками.
Предварительно надо изучить схему крыши, понять места расположения стропил и нанести разметку – отметить границы будущих окон с учетом зазоров для конструктивных элементов.
Полезное: Стекловата – классический утеплитель
Резка оконного проема
Первый этап монтажа мансардных окон – создание проема в кровле. Работа кропотливая и ответственная, без соответствующих навыков есть риск повредить конструкцию крыши.
Порядок действий:
- Проверить соответствие размера окон сделанной разметке. С каждой стороны должны быть припуски по 3 см под укладку утеплителя.
- Технический зазор от низа оконной системы до покрытия крыши – около 8 см. От верхнего монтажного бруса к кровельному материалу оставляют 4-10 см – для предупреждения перекоса окна при усадке стропильной конструкции.
- По разметке снять обшивку. Обрезать обрешетку и теплоизоляционный слой – рез выполняют параллельно полу вверху, и вертикально внизу. Такой подход откроет беспрепятственный доступ свету.
- Черепицу снять, профлист срезать.
Обустройство коробки окна
Перед тем как установить оклад и стеклопакет, необходимо позаботиться о надежной опоре – ее роль выполняет коробка.
Ход работ:
- Снизу монтировать временную опору – любой деревянный брусок. Проверить нижнюю горизонталь окна, перекосы недопустимы.
- Зафиксировать низ коробки на шурупы, после – закрепить верхнюю часть рамы. В дальнейшем может понадобиться регулировка, поэтому крепежи не надо закручивать вплотную.
- Проверить ровность размещения рамы – оценить горизонтальность/вертикальность. Регулировать положение можно с помощью пластиковых клиньев.
- Монтировать теплоизоляцию – уложить утеплитель в зазоры между рамой и пирогом кровли. Подрезать материал с небольшим запасом.
Монтаж оклада и стеклопакета

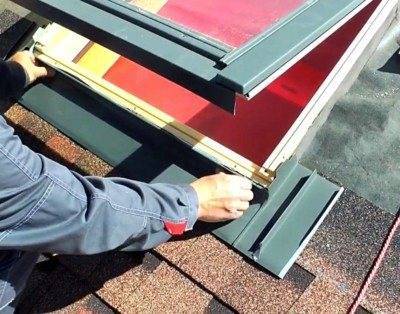

Для предупреждения протечек монтируют оконный оклад – защитный фартук поставляется в комплекте. Последовательность монтажа герметизирующего элемента:
- Закрепить нижнюю часть оклада с выступающим резиновым козырьком.
- Зафиксировать верхнюю накладку, закрепив ее на шурупы.
- Монтировать боковые секции до упора вниз. С помощью кляммеров прикрепить оклад к обрешетке.
- Подвести кровельный материал к фальцу на защитном фартуке.
- В последнюю очередь сверху оклада устанавливают пластиковые накладки.
Финишный этап установки – вставка готового стеклопакета. Работу лучше выполнять с напарником, чтоб один придерживал створку, а второй – аккуратно монтировал окно в подготовленный проем. Комплект должен совпасть с окладом.
Сначала фиксируют низ окна, закручивая кронштейны до упора. Верхние крепежи оставляют в немного свободном положении – это необходимо для регулировки. После проверки ровности все кронштейны окончательно закрепляют.
Монтаж окон на фронтоне мансарды выполняют по традиционной схеме. Здесь допустимо использование обычных оконных систем – вертикальное положение защищает стекла от прямого попадания осадков.
Особенности эксплуатации зимой
Владельцы знают, что в отапливаемом доме стекла мансардных окон обычно не замерзают. Конечно, их засыпает снегом, но он быстро тает, поэтому даже зимой окном можно пользоваться как обычно: выглянуть через него наружу или приоткрыть в случае необходимости.
Но есть и проблема — на стекле изнутри часто конденсируется водяной пар, вода стекает по окну, и на полу может образоваться влажное пятно. Окно при этом никак не страдает, но пол и предметы, стоящие непосредственно под ним, могут со временем повреждаться, не говоря уже о том, что в таком случае невозможно организовать под окном спальное место.
Среди пользователей окон популярно мнение, что под мансардным окном должен находиться обогревательный прибор. Действительно, это может помочь. Кроме того, при правильно функционирующей вентиляции водяной пар не должен конденсироваться на стекле.
Это важно!
Говоря о достоинствах мансардных окон, нельзя не вспомнить о том, что они очень хорошо гасят шум. Ни один из застройщиков не был разочарован
С другой стороны, всегда вызывает сомнения вопрос безопасности эксплуатации. Родители боятся, чтобы дети не использовали окна для того, чтобы выбраться на крышу.
Поэтому если в семье есть маленькие дети, обязательно нужно выбирать такие окна, которые можно закрыть на замок. Когда младшие члены семьи носятся по дому без присмотра, лучше не открывать мансардных окон. Что же касается мытья окон, то стоит отметить, что на мансардных окнах из-за их наклонного положения легче, чем на обычных, скапливаются пыль и грязь.
Поэтому, такие окна нужно мыть довольно часто. Это не проблема, если окно расположено в самой мансарде. Если же оно освещает лестничную клетку, то хозяевам придется запастись специальной шваброй с телескопическим стержнем.
Надежность и износ при эксплуатации
Если подытожить все вышесказанное, то вывод один: мансардные окна при правильных условиях эксплуатации и уходе будут радовать многие годы. Производители уверены в себе, поскольку дают десять лет гарантии на рамы и 20 лет — на стекла, но рекомендуют по мере необходимости красить рамы, а раз в несколько лет проверять состояние фурнитуры и смазывать петли специальной смазкой.
Как выбрать мансардное окно
Перед покупкой необходимо определиться:
- с размерами;
- количеством;
- способом открывания;
- материалом изготовления.
В зависимости от назначения помещения рекомендуется для спален, детских комнат и гостиных отдавать предпочтение деревянным конструкциям. Древесина является экологически чистым материалом, лучше всего себя в этом классе показала сосна зимней заготовки. Она маркируется как класс 1А.
Чаще всего монтаж проводится между стропилами. Расстояние между ними должно быть больше ширины самой рамы на 4-6 см. Рассчитать очень просто, при расстоянии между стропилами 84 см, потребуется стеклопакет шириной 78 см, то есть остается запас по 3 см с каждой стороны.
Высота (длина) подбирается в зависимости от уклона кровли. Если уклон варьируется от 150 до 300, то высота должна быть 160 см. Из него будет открываться хороший обзор, а внутри будет отличная освещенность.
При расчете количества пользуются соотношением 1:10. Это означает, что на 10 кв.м. потребуется 1 кв.м. остекления. При желании сделать комнату максимально освещенной, рекомендуется использовать соотношение 1:6. Также следует учитывать, что остекление с разных сторон даст намного больше света, чем одно большое на одной стене.
Вариантов открывания множество, главное выбрать только те функции, которые реально нужны в конкретной ситуации, чтобы не переплачивать за возможности, которые не потребуются в процессе эксплуатации
Особое внимание следует обратить на сервисные окна, если в дальнейшем придется выходить на крышу, например для уборки снега или проведения ремонтных работ. Они могут выступать в качестве эвакуационного выхода
Но, если хотите получить максимум комфорта, покупайте «умные».
На следующем этап необходимо выбрать между деревянными и пластиковыми конструкциями. Теплопроводность у обеих одинаковая, поэтому это свойство не является определяющим при выборе.
Устойчивость к воздействию внешней среды у пластика на порядок выше, чем у древесины. Однако деревянные конструкции, покрыты ПВХ также неплохо переносят осадки.
По прочности конструкции из дерева не уступают моделям из ПВХ, усиленные алюминиевыми несущими профилями.
Еще несколько советов:
- в помещениях, где предполагается сушка белья, стирка или будет ванная, туалетная комната, лучше выбрать влагостойкую конструкцию;
- независимо от выбранной конструкции, наружное стекло должно быть обязательно закаленным;
- идеальная вентиляция окон должна иметь вид лабиринта, с функцией регулировки, это позволит сохранить тепло в помещении, и обеспечить прохождение достаточного количества воздуха;
- надо проверять все деревянные части окон, они должны быть обязательно покрыты лаком, чтобы защитить древесину от влажности и продлить срок эксплуатации;
- нельзя покупать деревянные модели с сучками и дефектами, все части должны иметь одинаковый цвет и структуру.
Ни в коем случае нельзя стеснятся спросить о цене. Стоимость зависит не только от типа и размеров конструкции, но и от известности бренда, фурнитуры. Обязательно удостоверьтесь, что производитель дает гарантию, она не должна быть меньше 5 лет.
Мансардные окна в интерьере – это возможность воплотить самые смелые идеи в дизайне интерьера. Лишний раз в этом можно убедиться, если посмотреть фото мансард с окнами и без них.
Ответы и частые вопросы про мансардные окна
Большинство людей сталкиваются со строительством дома один — два раза в жизни. Поэтому неудивительно, что у каждого человека, решившего построить дом, появляется множество вопросов и уточнений. В данном разделе мы собрали наиболее частые вопросы про мансардные окна, на которые ответила главный инженер Прозаровская Марина.
Если вы не нашли ответа на ваш вопрос, пришлите его нам и мы обязательно вам ответим.
Общие вопросы про мансардные окна
Первое принципиальное отличие – это, конечно, область применения. Вертикальные окна используются для монтажа в вертикальные стены помещений – жилых, административных, общественных и т. д., а мансардные окна устанавливаются непосредственно в крышу. Отсюда вытекают все остальные отличия.
В частности, особенная конструкция мансардного окна, которая выдерживает те же нагрузки, что и кровля. Также особенная система установки мансардных окон в кровлю с помощью окладов. Вертикальные окна не предназначены для установки в кровлю.
Говорить о стоимости 1 м² мансардного окна, на наш взгляд, нецелесообразно, потому что мы продаём целый конструктивный элемент, а не его отдельные фрагменты. Эта величина зависит от размера и модификации мансардного окна.
Например, базовая модель мансардного окна размером 78х118 стоит 9800 руб. Это стоимость окна без оклада.
Оклад предназначен для соединения окна с кровельным материалом. Для профилированных кровельных материалов оклад 78х118 стоит 4150 руб. Эта цена без стоимости комплектов для установки -гидро-тепло и пароизоляции.
Основной материал, из которого изготавливаются мансардные окна, – это древесина северной сосны. Именно у этого материала наименьшая толщина годовых колец, и за счёт этого дерево получается плотное и тёплое. Кроме того, это самый распространённый вид древесины в нашей стране и пользующийся популярностью.
Пластиковые мансардные окна из ПВХ производят фирма Факро и Рото. Но у нас есть модель, принципиально отличающаяся от классических мансардных деревянных окон и мансардных окон из ПВХ, – дерево в полиуретане. Сердечник выполнен из клеёной древесины, а снаружи весь профиль покрыт полиуретаном.
Эта модель разработана специально для влажных помещений, чтобы влага не проникала в структуру древесины мансардного окна Полиуретан – наиболее плотный и прочный материал, который не растрескивается при нагреве, не желтеет.
Надо говорить о назначении окон. Если говорить о теплотехнике всего здания, то основные теплопотери происходят через крышу. И чтобы избежать теплопотерь, надо на крышу ставить более теплые конструкции.
Мансардные окна также, как и вертикальные, являются ограждающей конструкцией, поэтому ситуация с конденсатом аналогична. Так как у мансардного окна, каким бы хорошим оно ни было, теплотехнические характеристики немного ниже, чем у крыши, мы также сталкиваемся с проблемой образования конденсата. Пути решения аналогичные.
Во-первых, правильная организация конвекции воздуха. Исходя из этого вытекает правило расположения и установки внутренних откосов на мансардные окна: нижний откос от мансардного окна должен быть выполнен строго вертикально, а верхний – строго горизонтально.
Именно при таком положении обеспечивается с помощью стоящего внизу нагревательного прибора движение воздуха вокруг поверхности мансардного окна. В случае, когда нижний откос расположен всё-таки горизонтально, мы формируем вентиляционный зазор в конструкции подоконника и делаем решётки, чтобы поток тёплого воздуха попадал на всю поверхность мансардного окна.
Паро- и гидроизоляция
В местах примыкания МО важно обеспечить надежную паро- и гидроизоляцию. По всему периметру окна устанавливается изоляционный фартук с такими способностями. Он надежно укрывает зазор между кровлей и рамой
Полосу из парогидроизоляционного материала можно закрепить степлером, но наиболее надежно показывает себя клеевое соединение
Он надежно укрывает зазор между кровлей и рамой. Полосу из парогидроизоляционного материала можно закрепить степлером, но наиболее надежно показывает себя клеевое соединение.
Приклеивание осуществляется с нижнего края и перемещается по направлению снизу вверх. Современные материалы выпускаются сразу с клеящим слоем, который прикрыт во время хранения защитной пленкой.
Верхний край фартука располагается под дренажным желобом. Для исключения попадания влаги под гидроизоляцию кровли, разрезанную при подготовке проема, края заделываются герметиком на бутиловой основе.
Окна на крыше
Крыша мансардного этажа определяет вид всего помещения. Односкатная крыша будет самым удобным вариантом размещения мансарды. Здесь не требуется работа с коньками, скос получается достаточно пологий.
https://www.youtube.com/watch?v=KnlkdwZAPO4
Окно может быть предусмотрено в стене или быть сделано с перетеканием с крыши. Это наиболее дешевый вариант создания мансарды.
Двускатная крыша предоставит больше простора на чердаке, но отделка потребует несколько больших затрат и усилий. Но зато такая мансарда может похвастаться большим пространством и очарованием.
Ломаная крыша также состоит из двух скатов, но имеет более сложное строение. Соответственно и отделка такого помещения будет достаточно сложной.
Однако, такие дома считаются самыми привлекательными для создания уютного и комфортного помещения.
Отлично будет смотреться мансарда с балконом. В этом случае здесь можно разместить постоянный или временный уголок для отдыха на открытом воздухе, установив там плетеный столик, кресла или небольшой диван.
Вне зависимости от того, каково устройство мансардных окон в крыше, они имеют определенное функциональное значение. Прежде всего они отвечают за попадание света в мансардное помещение. Обязательно створки должны открываться: это позволит проветривать комнату, держать утеплитель в сухом, комфортном для него климате.
По возможности нужно сделать так, чтобы окно в крыше мансарды выходило на южную сторону: это даст наилучшее освещение, поможет хорошо проветривать помещение, содержать его в сухости. Если окно не открывается, можно обустроить решетку вентиляции, кроме этого, потребуется делать вентиляционный канал, в противном случае может появиться ряд проблем:
- Возможна достаточно крупная теплопотеря: если под крышей будет достаточно холодно, то при столкновении теплого и холодного воздуха там начнет образовываться конденсат. Он вреден для утеплителя, может вызывать появление грибка, различные заболевания дыхательных путей у обитателей дома.
- Решетку можно закрепить на фасаде здания, однако зачастую она портит внешний вид.
Намного удобнее использовать слуховые окна на крыше, для чего они нужны, понять несложно. Это эффективный способ борьбы с плесенью, возможность сделать помещение светлым, не портить фасад сомнительного вида элементами в виде решеток. Окна в мансардной крыше могут быть достаточно разнообразными в зависимости от того, из какого материала собрана кровля, какой она имеет наклон, общий стиль.
Три главных правила монтажа окон на крыше
Установка окон на крыше — это не монтаж оконной рамы со стеклопакетом в готовый проем в стене, где щели можно просто запенить и закрыть откосами. Это сложный процесс, когда даже небольшая ошибка в технологии со временем приводит к протечке и дорогостоящему ремонту. Поэтому при выборе вида окон и их расположения следуйте трем простым правилам, которые помогут сделать мансарду и светлой, и надежно защищенной от протечек.
Меньше — лучше
Крыша — самый сложный узел дома. Она должна десятилетиями выдерживать штормовые ветра, обильные ливни и снежные шапки весом в сотни килограмм, сохраняя герметичность и не пропуская влагу внутрь кровельного пирога. Любое нарушение целостности кровельного покрытия в таких условиях — это потенциальное место протечки, особенно если речь идет о больших отверстиях. Окно в крыше — это как раз такое больше отверстие, которое загерметизировать очень сложно.
Отсюда первое правило: чем меньше окон, тем лучше. Это не значит, что нужно забыть о естественном освещении. Просто тщательно продумывайте планировку мансардного этажа, чтобы окон было как можно меньше. Например, вынесите под кровлю все хозяйственные помещения, где солнечный свет не нужен: гардеробную, мастерскую, постирочную, кладовую. А площадь жилых комнат сделайте больше, чтобы для их освещения можно было установить одно панорамное окно на крыше дома вместо нескольких узких стандартных.
В отличие от окон в скатах, фронтонные окна могут быть любых размеров
Исключение только одно — фронтонное окно мансарды, которое устанавливают вертикально в стену. Таких окон может быть столько, сколько может вместить фронтон, вплоть до сплошного остекления, если стена не несущая.
Проект — это важно
Запланировать расположение оконных проемов нужно еще на этапе проектирования — поставить окно в готовую крышу, если его нет в проекте, непросто. А иногда и вовсе невозможно без реконструкции кровли: на сложной крыше может просто не быть широкого ровного участка, где можно встроить дополнительное окно.
В некоторых случаях дополнительное окно после монтажа кровли встроить почти невозможно — например, при очень сложной форме крыши
Тоже касается и изменения типа окна. Например, мансардное окно в кровле никак нельзя заменить зенитным фонарем или люкарной — для этого нужно вносить изменения в стропильную систему и расчеты несущей способности всей конструкции.
Поэтому второе правило звучит так: окна должны быть в проекте. Особенно если они встраиваются в скат кровли. Хотя на простых односкатных, двускатных и вальмовых кровлях окна часто можно врезать во время монтажа покрытия, не рассчитывайте на это.
Чем проще, тем надежнее
Крыша сложной формы — это красиво и часто даже практично. Вот только чем больше на кровле ендов и примыканий, тем выше вероятность протечки. Поэтому простые крыши намного надежнее — обычно первый ремонт им требуется на годы позже, чем красивой сложной кровле с многочисленными разжелобками. Это же касается и окон на крыше — простые, встроенные заподлицо с кровельным покрытием мансардные окна намного надежнее люкарен, каждую из которых, как правило, накрывают своей крышей.
Герметизация мансардного окна намного проще, чем люкарны («кукушки»)
Это приводит к третьему правилу: не усложняйте конструкцию кровли сверх необходимого. Каждая красивая «кукушка» на крыше — это дополнительные ендовы и место, где будет скапливаться снеговой мешок зимой. Это не значит, что окно люкарна — плохая конструкция. Возможно, без нее коттедж будет смотреться скучно и серо, а такой дом далеко не всех устроит. Просто тщательно взвесьте риски и постарайтесь оставить только те элементы, которые действительно нужны. Тем более что простые мансардные окна и световоды для освещения подходят намного лучше, поскольку их ставят под углом и направлены они к солнцу.
Оформление окон для мансарды

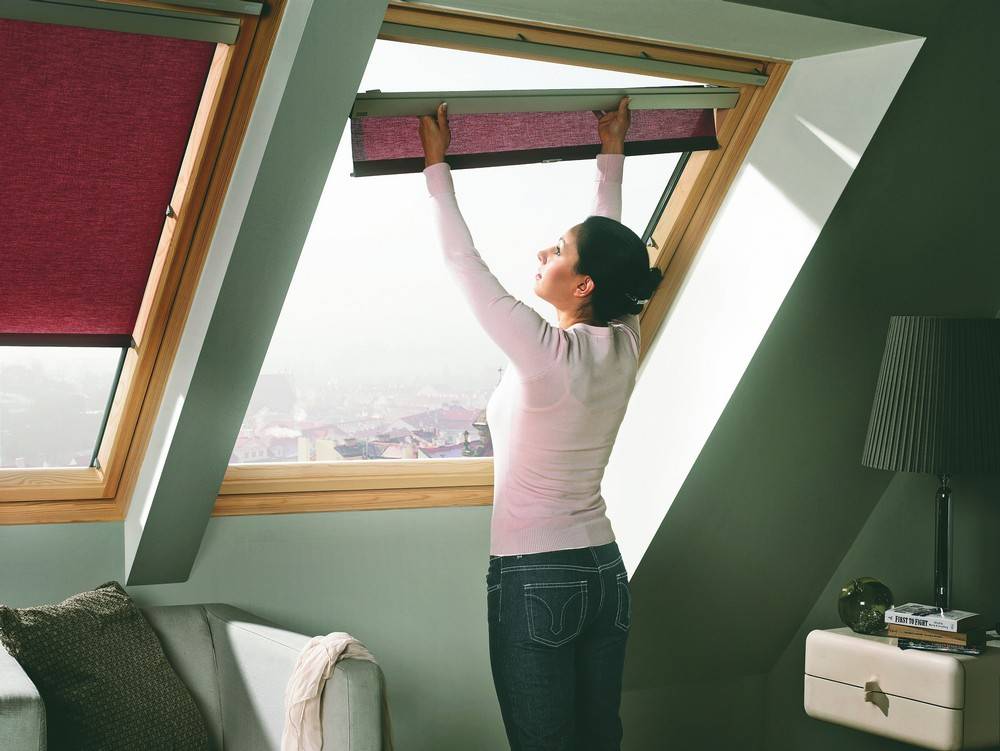

Изнутри задекорировать мансардные окна можно легкими текстильными шторами. Использовать для этого тяжелые гардины не стоит. Они будут выглядеть слишком негармонично и массивно в пространстве мансарды. Лучше предпочесть что-нибудь более изящное и невесомое.
Также для интерьерного оформление окна на мансарде подойдут:
- жалюзи-плиссе;
- маркизы;
- обычные занавески;
- тканевые роллеты.
Главная задача таких завес – это при необходимости отсечь лишний солнечный свет с улицы. В летний полдень солнце через встроенное в крышу окно будет просто печь под прямым углом. И оконный декор должен в подобных случаях полностью закрывать стекло, пропуская солнечные лучи по минимуму.
С одной стороны шторки для мансардных окон должны быть легкими, а с другой – максимально плотными на просвет. При этом в соответствии с дизайном интерьера стиль занавесей можно выбрать любой. Только помните, что они висят на мансарде не столько классически вертикально, сколько под углом и немного на потолке.
Если размеры мансардных окон, установленных на жилом чердаке, большие с широким и высоким остеклением, то для них стоит выбрать рулонные шторы с электроприводом. Причем ткань следует подобрать со специальной влаго- и пылеотталкивающей пропиткой. Такой вариант меньше загрязняется, а для открытия окна достаточно нажать кнопку.
Интерьерное оформление теплой мансарды – процесс крайне увлекательный. Надо лишь включить фантазию и четко себе представлять как будет использоваться декорируемое помещение. Это разобраться, что делать, если тухнет газовый котел, зачастую сложно и требует определенных технических познаний. При декорировании интерьера главное это желание создавать что-то необычное и развитое воображение.
