Сборка электрического щита своими руками

Назначение оборудования и важность расчётов

Основное назначение распределительного щита – это защита домашней электросети от перегрузок, а самого помещения от пожара

Тут важно понимать, что проектирование и расчёты всех параметров необходимо провести с максимальной тщательностью

Например, при неправильном расчёте поперечного сечения проводки и монтаже недостаточной величины, нагрузка на сеть может вызвать возгорание изоляционного слоя. Другая крайность – установка слишком мощных автоматов. В таком случае, электроприборы с высоким потреблением энергии могут вызвать выгорание розеток.

Проводка большого сечения, не рассчитанного для конкретных условий, также оставляет сеть беззащитной. При скачке нагрузки, может не произойти защитных действий поскольку автоматические выключатели не успеют вовремя среагировать на критические показатели.

Примерная схема построения электрощита Источник ul-avesta.ru

Схема распредщитка

Если решено компоновать распредщит самостоятельно, начать стоит с разработки схемы. В ней должно быть прописано все, от вводного автомата и до выключателей. Схема в старом жилом фонде будет двухпроводной (без заземления). В этом случае PE-шина не требуется.

Для небольшой однокомнатной квартиры простая компоновка щитка будет включать в себя:

• Вводной двухполюсной автомат (32 А);
• Счетчик электроэнергии;
• УЗО на два полюса 40 А с током утечки 30 мА;
• 3 автомата на 16 А каждый (отдельно на освещение, на розетки и на стиральную машину);
• Корпус щитка;
• DIN-рейки для крепления;
• N-шина, предназначенная для подключения нулевого проводника.

Дополнительно может быть установлено реле контроля напряжения. Оно защитит от скачков напряжения в случае отгорания нуля. Этот прибор срабатывает при контакте нуля и фазы. Реле разрывает цепь, защищая подключенную бытовую технику от поломок.

В случае частых командировок мастера советуют подключать холодильник на отдельный аппарат. В итоге всю технику кроме него можно будет обесточить.

Для квартир с большей площадью и соответственно большим потреблением электроэнергии, требуется увеличить количество автоматов. Устанавливаются они на контуры с крупной бытовой техникой (например, на посудомоечную машину или кондиционер), а также на каждое отдельное помещение. Дополнительно могут быть установлены УЗО меньшего номинала для обеспечения защиты от поражения током.

В новых домах может быть заведен дополнительно контур заземления (PE-проводник). В этом случае схема распредщитка будет иной. Для небольшой однокомнатной квартиры щиток будет включать в себя следующие элементы:

• Бокс с Din-рейками;
• Вводной автомат на 40 А;
• Счетчик;
• УЗО двухполюсный 50 А с током утечки 30 мА;
• 4 автомата (три из них на 16 А и дополнительный на 25 А для подключения электроплиты);
• Нулевая (N) и заземляющая (PE) шины;
• Соединительная шина для автоматов.

В многокомнатной квартире с большим числом контуров требуется установка дополнительных УЗО со значением 16-25 А на 10 мА. Эти аппараты быстрее среагируют на утечку, тем самым обеспечив селективность при отключении. Стиральные машины часто из-за проблем с внутренней проводкой бьются током, если коснутся мокрыми руками. Это может стать источником смертельной опасности для детей или людей, имеющих проблемы с сердцем. УЗО «заметит» небольшую утечку тока в контуре и отключит электроснабжение при соприкосновении корпуса и оголенного провода.

Трехфазная схема встречается в новых домах или в таунхаусах. Напряжение в этом случае не 220, а 380 В. Схема распределительного щитка в этом случае сложнее, она включается в себя трех- и однофазные компоненты. Щиток будет включать в себя следующие компоненты:

• Вводной автомат на четыре полюса и 63 А;
• Счетчик;
• УЗО четырехполюсное 40 А на 30 мА;
• Линейные однополюсные автоматы (на 16,25 и 40 А);
• Дифавтоматы на два полюса для защиты кухонной техники или для установки гидромассажного оборудования в ванной, их может заменить пара УЗО и автомат;
• Нулевая и защитная шины;
• Гребенки для распределения нагрузки пофазно.

Для частного дома эта схема может быть дополнена установкой общего УЗО для защиты от возгорания.

В некоторых домах заведена трехфазная сеть, но напряжение в 380 В предусмотрено только для питания электроплиты. Вся остальная техника запитывается от 220 В. В этом случае схема щитка получается комбинированной. На входе устанавливается автомат на три полюса на 63 А, после чего монтируется счетчик. Далее кабель пускают по двум направлениям. В первом убирается лишняя фаза и монтируется однофазное оборудование. Второе направление остается без изменений, плита подключается через трехполюсной автомат и УЗО.

Какие автоматические выключатели подобрать для электрощита

Основной вопрос, затрагивающий многих пользователей: как определиться с автоматами? Расчёт номинального тока автоматического выключателя производится исходя из такого параметра как нагрузка потребителя или его мощность.

Для примера. Номинальная мощность одновременно включённых электроприборов и осветительной сети составит 15 кВт. Существует формула: P=U×I, где P-мощность, U — напряжение, I — сила тока. Если P=15000 Вт, то сила тока составит (округлив) 68 А. Это означает, сумма номинальных значений автоматов не должна превысить 68 А. Но следует помнить, что к щиту подводят трёхфазную сеть, поэтому номинальный амперах необходимо поделить на 3, что даст приблизительно 23 А. Это означает, что входной автомат следует устанавливать в 25 А.

Для осветительных сетей использует автоматы на 6.3 или 10 А. Это общепринятые стандарты, к которым удобно прибегать для экономии времени. Если всё же появилось свободное время, то можно рассчитать ампераж автомата на свет, используя вышеприведённую формулу, только P будет равно сумме мощностей всех ламп, используемых в отдельной или общей осветительной линии.

Ампераж автоматов для силовых цепей не должен быть менее 16 А. Именно такое номинальное значение позволит на протяжении длительного времени пользоваться электрическими приборами бесперебойно. Если установить автоматический выключатель с меньшим номинальным порогом, то включение бытового прибора будет восприниматься устройством как короткое замыкание на линии и автомат отключит напряжение.

Также в доме могут присутствовать и более мощные электроприборы: варочные поверхности, духовые шкафы, холодильные камеры. И если несколько розеток можно объединить в одну группу, то для таких приборов потребуется установка отдельного автомата со значением не менее 25 А. Мощность современной электрической панели может достигать 7 кВт и выше.

Этапы и правила сборки своими руками

Перед началом сборки электрощитка своими руками 220 В или 380 В необходимо создать все условия для комфортной работы. Необходимо проверить наличие инструмента и полного комплекта оборудования, крепежа, кабельной продукции. Подготовить фонарь с заряженным элементом питания. Нужно проверить схему и определить соответствие картинки с выведенными проводами.

Работы по монтажу щита распределяются на несколько этапов:

• Предварительные работы. Это все операции по непосредственной подготовке к установке электрощита. Для этого:
  • Вынимаются пробки, просверливаются добавочные отверстия (по необходимости).
  • Демонтируется дверь и стеновые панели, которые будут мешать. Устанавливаются все рейки и клеммник.
  • Прикручиваются петли для монтажа.
• Далее прикидывается соответствие шкафа подготовленному месту. В целях удобства монтажа все приспособления, которые можно установить, монтируются на свои места, потому что в подвешенном ящике производить такие работы неудобно.
• Подгонка отходящих проводов. Перед установкой щита надо проверить соответствие их количества и промерить необходимую длину. Оставляется небольшой запас и лишнее обрезается. Заводит их обычно снизу, но при большом количестве часть проводов можно просунуть и сверху.
• Потом снимается внешняя изоляция. На провода предварительно можно нанести дополнительную маркировку цветным скотчем. Это позволит избежать ошибок в фазировке.
• Перед монтажом ящика заводятся провода, включая ввод. Распределить их необходимо в том порядке, в каком они будут подключаться.
• Затем шкаф устанавливается в постоянное положение. Крепление всего оснащения производится в строгом соответствии со схемой.
• Первоначально устанавливается вводное оборудование, затем счётчик, УЗО с автоматами и групповые выключатели.

Подсоединять кабели необходимо по порядку. С какой стороны это делать значения не имеет. Нужно соблюдать некоторые правила:

• Все провода при монтаже электрощитка своими руками укладываются горизонтально и вертикально.
• Изгибы — под углом 90 градусов.
• Жилы оголяются примерно на 10 миллиметров.
• На гибкий провод обжимают наконечники.
• Все соединения плотно протягиваются.
• По неписаным правилам ввод подключается сверху, потребители снизу.
• Не зачищенные области проводов не должны зажиматься в клеммниках.
• Для удобства монтажа и последующей эксплуатации группы проводов нужно собрать в жгуты и зафиксировать пластмассовыми хомутами.

Подключение питания на вводное устройство производится после полного снятия напряжения и проверки индикатором. Жилы крепко протягиваются на клеммах. Если есть земли контакт подключается на отдельный клеммник. После вводного автомата подсоединяется устройство учёта и далее по группам.

На заключительном этапе сборки электрических щитов необходимо визуально проверить правильность всех подключений, отсутствие лишних проводов и качество контактов, подёргав их рукой. После этого подаётся питание поочерёдно на каждую группу. Тестирование УЗО производится путём нажатия на кнопку и проверки отсутствия питания в соответствующей группе. Если не выявлено проблем или после их устранения и повторной проверки, все снятые детали возвращаются на место и производится включение напряжения на полную нагрузку.

Правильный монтаж и подбор соответствующих комплектующих гарантирует безаварийную эксплуатацию энергосистемы жилья. От этого зависит не только комфортное проживание, но и сохранность здоровья, а то и жизни человека.

Инструкция по сборке трехфазного электрощита

Сначала вам необходимо получить разрешение на подключение к трем фазам. Монтаж ввода будет выполнен в герметическом боксе на наружной стене частного дома. В нем будет установлен трехфазный счетчик и автоматический выключатель.

Возле ввода вам обязательно необходимо организовать устройство заземления. Вводный щит будет опломбирован и свободный доступ будет ограничен. Именно поэтому сначала нужно самостоятельно собрать трехфазный распределительный щиток.

К распределительному щиту необходимо завести 5 – жильный кабель L1, L2, L3, N, и PE. Также вы можете завести 4-х жильный кабель L1, L2, L3 и N. Этот кабель можно использовать если у вас есть схема TN-C-S. Для подключения трехфазного домашнего оборудования следует использовать следующую схему:

Сборка щита учета на 380 вольт выполняется многожильным проводом, который имеет сечение не менее 4 мм. Рекомендуемые цвета это – L1 красный, L2 белый, L3 черный N синий и PE желто-зеленый. Чтобы правильно собрать трехфазный щиток следует внимательно смотреть на защитные устройства. На схеме, которую мы размещали выше представлены четырехполюсные защитные аппараты УЗО с дополнительной клеммой N. В обычных автоматах эта клемма может просто отсутствовать. В щитке устройства необходимо устанавливать на DIN-рейку. Перед прокладкой проводки обязательно изучите, как выполнить разметку проводки.

Эту операцию необходимо выполнить со всеми клеммами. Во время монтажа учтите, что заранее нарезать отрезки не рекомендуется. Это потому что в процессе установки вы заметите что длина отрезка L1 будет намного короче, чем длина отрезка L3. Еще лучше собрать щит используя монтажную трехфазную шину, которая может сэкономить место и свести к минимуму шанс что-то перепутать. Нулевую и шину PE необходимо соединить с корпусом щитка электроэнергии.

Если в квартире или доме нет мощного оборудования, тогда нужно собрать щиток на 380в. Благодаря этому фаза будет равномерно нагружена однофазными потребителями. Пример сборки трехфазного электрощита в частном доме вы можете увидеть ниже:

В этой схеме электрического щита фазы будут распределены на отдельную нагрузку через однополюсные автоматы и дифференциальные выключатели. Не следует делать чтобы одна фаза шла на розетки, вторая на выключатели, а третья на другие нужды. Вам необходимо постараться равномерно распределить все нагрузки. Если одна из фаз будет перегружена, тогда можно заметить просадку напряжения. Это явление достаточно часто можно наблюдать в частном секторе. Если вам будет интересно, тогда также можете прочесть про тросовую проводку.

Если ваш сосед включит слишком мощный потребитель, тогда вы сможете увидеть, что ваши лампы накаливания потускнели. Помните, что это процесс называется просадка фазы. У соседей, которые запитаны от других фаз может наблюдаться что лампы светят слишком ярко. Для трехфазной нагрузки перекос будет фатальным. Чтобы избежать этого процесса вам необходимо постараться установить реле контроля фаз и напряжения. Для однофазной сети можно подключить реле напряжения. Проконтролировать правильное распределение нагрузки вы легко сможете с помощью мультиметра, который имеет токовые клещи.

К последнему варианту сборки щита учеты электроэнергии на 380 вольт – смешанный. Когда в домашней сети будут присутствовать трехфазные и однофазные потребители электроэнергии. В этом случае собрать щит можно следующим образом:

Сборка электрического щитка

Опытные электромонтеры собирают электрощиты аккуратнее и быстрее новичков. Для сборщика со стажем характерна плотность монтажа проводки, прямые углы и наглядность полученной схемы. Качественная сборка требует практических и теоретических знаний, умения пользоваться оборудованием

Поэтому важно понимать, как выполняется сборка распределительного щита

DIN-рейки

DIN-рейки представляют собой металлический профиль, предназначенный для быстрого и удобного монтажа модульных устройств, обычно автоматов или УЗО. Рейка выполнена из железа. При необходимости ее можно укоротить до нужного размера болгаркой.

Рейка крепится в щит саморезами. Ее длина подбирается исходя из количества и ширины устройств, которые на нее необходимо установить. Однако лучше оставить некоторый запас по размеру, и взять DIN-рейку на 5-10 см больше. Такое решение пригодится при будущей модернизации щита или добавлении новых устройств. Например, дополнительных групповых автоматических выключателей.

Установка и подключение модульных устройств

Автоматы, УЗО и прочее оборудование устанавливается в щит при помощи DIN-реек. Для этого на каждом из приборов в их задней части предусмотрена защелка.

Для демонтажа потребуется отвертка. С ее помощью нужно оттянуть нижний зуб монтажного ушка. Его можно найти на задней части любого современного автоматического выключателя.

Подключение модульных устройств обычно выполняется с помощью винтовых клемм. Немного реже в слаботочном оборудовании используются зажимы типа WAGO, в которые достаточно вставить оконцованную гильзой жилу провода.

Кабельный ввод для щита

Если щиту предстоит работать в квартире, то достаточно ввести провода через одно из его отверстий

Важно проконтролировать, чтобы изоляция проводки не перетиралась о металлические края отверстия, которые должны быть гладкими и без металлических заусенцев

Если условия эксплуатации щитка более тяжелые (пыль, капли воды), то необходимо позаботиться о герметичности входных и выходных кабелей. Для этого применяются герметичные вводы. Они бывают с минимальной базовой защитой. Такие вводы дешевые и предохраняют щитовое оборудование от попадания крупной пыли. Но есть и более дорогие модели, которые способны обеспечить полную герметичность места ввода провода и обезопасить щитовые приборы от прямых струй воды.

Место для установки электрощитка

Правильная установка избавит обслуживающий персонал от множества проблем в будущем. Поэтому при выборе места для монтажа следует руководствоваться рядом простых правил:

1. Электрощит выполняется доступным, его дверь должна легко и беспрепятственно открываться квалифицированным персоналом. Поможет при срочных аварийных переключениях или ремонте.
2. Щит нельзя располагать в местах, где возможно подтопление. Никакой герметичный ввод не спасет внутренности щитка от длительного пребывания под водой. Касается это и дач с весенними паводками.
3. Если щит негерметичный, то его допустимо устанавливать только в сухих помещениях. Дождь и влага из воздуха способны проникнуть внутрь и привести к коррозии.
4. Следует избегать горючих и взрывоопасных паров, а также мучной или древесной пыли. Контакторы, магнитные пускатели и реле, устанавливаемые в щиты, во время работы способны искрить. Этот фактор способен привести к возгоранию или взрыву.

Снятие изоляции с кабелей

Если проводов мало, для снятия изоляции можно воспользоваться любым острым ножом, хоть кухонным или канцелярским

Здесь важно надрезать только изолирующий слой и не повредить токоведущие жилы. Данный навык приходит с опытом

Если проводки много, то рациональнее купить специализированный нож для разделки кабелей. Он позволяет выполнять электромонтажные работы быстрее и качественнее, с меньшими затратами физической силы и рисками получить травму (порезаться).

Подключение групповых потребителей

Для наглядности и удобства подключения отдельных потребителей их принято разделять по группам. Такой подход позволяет собрать горизонтальную линейку из дифавтоматов. Обычно она располагается в нижней части щита. Каждый автомат помечается отдельной биркой, указывающей на его назначение. Например, «свет в гостиной» или «стиральная машина».

Бирки пишутся рукой на небольших листах бумаги или приобретаются в электротехническом магазине. Второй вариант удобнее, так как магазинная бирка для электрического щита имеет клейкий слой и проще крепится рядом с соответствующим автоматом

Независимо от способа обозначения, важно позаботиться, чтобы указанные надписи были читаемыми для других людей

Сборка электрощитка на 220В в частном доме

Схема элктрощитка частного дома

Чтобы правильно собрать электрощит в собственном доме, необходимо ознакомиться с нюансами такого строения:

• уровень мощности, выделенной на проект – зависит выбор электросчетчика, автоматов;
• место монтажа щитка – влияет на тип корпуса;
• число ответвлений – для каждой понадобится отдельный защитный модуль;
• надежность электросети – учитывается качество линий электроснабжения, близость крупных объектов и подобное.

Электрический щиток в доме устанавливается на длительный период времени. Рекомендуется внимательно подойти к выбору элементов, рассчитать и учесть возможное увеличение нагрузки: появление дополнительных помещений, приборов. В сельской местности воздушные линии находятся в среднем или плохом состоянии, лучше установить больше защитных блоков.

Электрический щиток – первый элемент электропроводки частного дома, квартиры, иных помещений. Не рекомендуется экономить на деталях конструкции, следует выбирать надежных производителей и проверенные магазины

Однако первостепенное внимание уделяют общедомовому уровню напряжения, потребляемой мощности

Важно установить достаточное число защитных модулей, врезать реле напряжения. Внимательность и соблюдение инструкций помогут сделать электрощит безопасным, а срок эксплуатации длительным

Внимательность и соблюдение инструкций помогут сделать электрощит безопасным, а срок эксплуатации длительным.

Монтаж электрощитов

Для разрешения этой задачи предназначается электрический щит, на котором сводятся цепи питания бытовой техники, размещается электросчетчик, автомат защиты и прочие устройства, соблюдая правила монтажа электрощитов. Соответствие выполняемых работ действующим нормам и правилам гарантирует электробезопасность людей в помещении.

В число основных правил установки распределительных щитов входят такие требования:

• допустимое количество ЗУ и величина тока должны соответствовать данным паспорта устройства;
• для изготовления корпуса щита использовать негорючий материал – металл с покрытием или негорючий пластик;
• корпус щита должен иметь обозначение номинального напряжения;
• требуется маркировка проводов бирками с указанием групп потребителей нагрузки;
• корпус и дверцы щита требуют обязательного подключения к заземлению;
• колодки заземления и нейтрали должны иметь свободные клеммы;
• обязательно наличие паспорта с указанием правил монтажа электрощитов, величины напряжения, тока, сертификации, изготовителя.

Рекомендации профессионалов

• На внутренней стороне крышки электрического щита размещается схема соединений, чтобы ею могли воспользоваться другие пользователи, для ручного отключения электроэнергии или включения автоматов.
• Все провода внутри щита должны быть подобраны по цвету и содержать маркировку.
• Группы проводов соединяются в жгуты, что позволяет быстро находить нужные контакты при ремонте и обслуживании.
• В начале работы электрощита необходимо проверять отсутствие перегрева у проводов и аппаратуры, а при его обнаружении следует найти и устранить причину, иначе короткое замыкание неизбежно.
• Размещение проводов и приборов внутри шкафа должно быть свободным для удобства обслуживания и возможности добавления новых элементов.

Электрооборудование, которое нужно для щитка

Чтобы собрать электрощиток, потребуются следующие элементы:

• Ящик. По сути это корпус щитка, в который будут помещены все элементы. Существуют пластиковые и металлические ящики. Мы советуем второй вариант, так как на практике металл служит дольше пластика, и к нему проще будет прикрутить дополнительное оборудование.
• DIN-рейки. DIN-рейка — это элемент, на который монтируется все оборудование щитка. Сама рейка закрепляется на внутренней стенке щитка. То, сколько потребуется реек, определяется количеством оборудования, такого как автоматы, УЗО и т.д.
• Вводной автомат. На него заводится питающий кабель. Он обеспечивает защиту всего контура проводки. Вводной автомат должен быть рассчитан на общую нагрузку, собираемую со всех линейных автоматов. Например, если в квартире будут идти две линии с автоматами по 16 А, тогда общий автомат должен выдерживать нагрузку не менее 32 А.
• Линейные автоматы. Устанавливаются на каждую линию отдельно. Они разрывают цепь при возникновении короткого замыкания на линии или обрыва провода. Каждый линейный автомат должен соответствовать нагрузке. Обычно устанавливаются на автоматы на 16 А или 25 А для розеточной группы и 10 — 16 А для освещения.

• Счетчик. Ведет учет электроэнергии в квартире. Может быть однофазным или трехфазным, однотарифным или многотарифным.
• Шины. К соответствующим шинам подключаются рабочие нули, заземление и фазы.
• УЗО. Устройство защитного отключения предназначено для защиты человека от поражения тока утечки, а также предотвращение пожара в квартире. УЗО может быть, как общим (устанавливается для всего контура проводки), так и групповым (монтируется для определенной группы, например, для освещения).

Количество всех комплектующих будет зависеть от размера квартиры или дома и желаемого количества линий разводки. Для простоты мы приведем схему подключения электрощитка для однокомнатной квартиры.

Сборка электрощита в частном доме — общие понятия, которые нужно знать

Чтобы собрать щит своими руками придется ознакомиться с некоторыми общими понятиями.

В предыдущем параграфе, я сказал, что в щит подводится вводной кабель и в нем распределяется электроэнергия по группам. Правильно, такие щиты называются, ВРУ (вводно-распределительные устройства). Ставятся они в выделенном помещении дома (щитовой), достаточно удобны, правда, громоздки.

Но не все, так радужно. Районные энергетические организации, которые будут принимать электропроводку дома, для подключения его к общей электросети требуют, и это по закону, разделять вводной щит и распределительный щит.

Элементы электрощитка

Квартирный щит состоит из следующих узлов:

• Автоматический выключатель. Двухрядный прибор ставится на вводе и может обесточить нулевой и фазный провод.
• УЗО. Представляет собой реле дифференцированного типа. Необходим для быстрого обесточивания линии при появлении утечки напряжения.
• Дополнительные автовыключатели, контролирующие цепь с мощными приборами – электроплитой, стиральной машинкой, водонагревателем, кондиционером.
• Шины нуля и заземления. Медные планки с диэлектрическим основанием обеспечивают безопасность контакта заземления и рабочей нейтрали.
• Корпус. В нем находятся все узлы. Бывает металлическим, пластиковым. По способу монтажа различают навесные и встраиваемые модели.
• DIN-рейка. Металлическая пластинка, зафиксированная на корпус. К ней специальными крепежными элементами монтируются автоматы.
• Соединительные кабели с сечением, соответствующим показателю мощности оборудования.

Что должно быть в электрощитке

В частном доме электросчетчик устанавливается на столб

Компоновка распределительного щита в квартиру или частный дом бывает нескольких вариантов. Основное различие – наличие счетчика и автомата на вводе. В частных домах счетчики ставятся на столб, а автоматы – на стене. Прибор учета также может располагаться внутри дома, и тогда обязателен щиток.

В многоквартирных зданиях электробоксы устанавливают на лестничной клетке. В данном случае шкаф требуется под УЗО и автоматы. Также разрешена установка внутри квартиры, но для этого нужно компактное и вместительное изделие.

Нюансы выбора модульного оборудования для электрического щитка

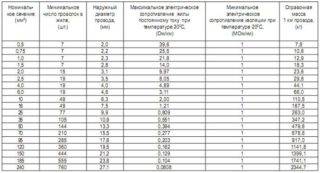

Электрическое сопротивление проводов ПУГВ

Перед тем как поставить электрический щиток в квартире, понадобится сделать его схему и согласовать с компанией энергосбыта. На чертеже указывается каждый модуль и его назначение. В процессе подбора устройств нужно учитывать следующие моменты:

• Применение модулей одного производителя и одной серии. В зависимости от изготовителя ширина модулей различается на несколько миллиметров. Разница приводит к несостыковке деталей.
• Сечение монтажного провода ПуГВ подбирается под сечение кабеля ввода. Оптимально – от 4 до 6 мм2.
• Для маркировки нуля, земли и фазы понадобится термотрубка белого, черного, красного (фаза) и черного (рабочий ноль) цвета.
• Шинные гребенки с одной-тремя полосами обеспечат соединение модульных устройств. К гребенкам также понадобятся торцевые заглушки.
• На каждый групповой УЗО понадобится отдельная нулевая шина или кросс-модули с хорошей изоляцией.
• Ограничитель для дин-рейки исключит расползание ряда модулей в стороны.
• Заглушки применяются для закрытия образовавшихся полостей в щитке.

Специфика сборки щитка в деревянном доме

Повышенная степень горючести и риски пожарных ситуаций предусматривают особый порядок монтажа щитка в домах из дерева. Изначально пиломатериал пропитывается антипожарными средствами, которые могут удерживать огонь до 20 минут. Чтобы исключить возможность возгорания, понадобится придерживаться строгой последовательности работ.

Нюансы выбора материалов

Проводка в потолке из дерева в металлической гофре

При подборе материалов учитываются такие нюансы:

• Деревянный дом допускается электрифицировать только медным кабелем. Провод должен иметь маркировку «нг» и LS – двухслойная негорючая изоляция.
• Выбор сечения проводника. Можно рассчитать по формулам или воспользоваться таблицей ПУЭ.
• Все точки проводки, в том числе розеточно-осветительные, заземляются.
• Разрешено применять трех-, четырехжильный провод.
• Обязательная установка УЗО для защиты пробоя по корпусу и возгорания бревен.
• Установка для каждой линии или группы отдельного автомата с мощностью в соответствии с суммарной нагрузкой на сеть.
• Отдельный прибор выключения на каждую группу. Для двухэтажного здания достаточно модели 25 А на вводе и отдельно для группы – прибора на 16 А.
• Выбор розеток в зависимости от способа прокладки проводки – скрытого или открытого.

Требования к распредщитку

Правильный электрощиток для дома из дерева – металлический, который не контактирует с пиломатериалом. Толщина стенки изделия – от 1 до 2 мм, но при коротком замыкании электрическая дуга прожигает металл. В этом случае можно отделать стену кирпичом и поставить на готовую поверхность бокс. Второй вариант прослойки – асбестоцементная плита или укладка под короб отреза асбестовой ткани, сложенного в несколько раз.
