Полипропиленовые трубы: как подобрать правильный диаметр (таблица с типоразмерами)

Классификация ППР труб

Производство полипропиленовых труб осуществляется по ГОСТам, которые строго регламентируют параметры продукции. Наружный диаметр может варьироваться в диапазоне от 1 до 120 мм, различается и толщина стенки.

Для устройства бытовых коммуникаций обычно используются трубы не более 50 мм, но важно учитывать не только размеры. Значение имеют также рабочее давление и состав материала. Совокупность этих характеристик позволяет подобрать оптимальный вариант для отопительных и канализационных систем

Совокупность этих характеристик позволяет подобрать оптимальный вариант для отопительных и канализационных систем.

По составу

Полипропилен, используемый в производстве труб, в зависимости от химического состава придает готовому изделию определенные свойства. По маркировке производителя можно определить предназначение трубы:

• PPH – гомополимер с наполнителями, повышающими ударопрочность. Трубы из него используются для устройства водоотведения и холодного водоснабжения, а также вентиляции. С теплоносителями РРН-трубы несовместимы, так как повышение температуры вызывает значительную деформацию;
• PPR (то же, что и PPRC) – рандомсополимер, наиболее популярная разновидность. За счет кристаллической структуры на молекулярном уровне материал отличается высокой прочностью, устойчивостью к температурным перепадам и воздействию агрессивных веществ. Трубы из PPR имеют размерный ряд от 16 до 110 мм, используются для прокладки систем горячего и холодного водоснабжения, отопительных трубопроводов;
• PPB – блоксополимер, имеющий особую молекулярную структуру. Трубы из него используются преимущественно для напольного отопления и коммуникаций холодного водоснабжения;
• PPs – устойчивый к высоким температурным значениям поливинилсульфат, из которого изготавливают термостойкие, выдерживающие нагрев до 95⁰С, трубы. Предназначены для систем отопления и монтажа трубопроводов с горячей водой.

По рабочему давлению

Еще один важный параметр, определяющий предназначение полипропиленовых труб – способность выдерживать давление. На изделиях обозначается латинскими буквами PN и цифрами, имеет несколько разновидностей:

• PN10 – труба с такой маркировкой рассчитана на номинальное давление около 10 атмосфер (или 1 МПа). Используется только при температурах носителя не выше 20⁰С, то есть для устройства систем холодного водоснабжения;
• PN16 – рабочее давление не должно превышать 16 атмосфер, а температура подаваемой воды — 60⁰С. Такие характеристики оптимальны для коммуникаций, подводящих как холодную, так и горячую воду;
• PN20 – так обозначается номинальное давление в 2Мпа (или 20 атмосфер) на стенку трубы толщиной от 16 мм. Продукция с такой маркировкой чаще всего используется при устройстве коммуникаций водоснабжения. Максимальная температура носителя не должна превышать 80⁰С;
• PN25 – трубы, маркированные таким образом, рассчитаны на номинальное давление около 25 атмосфер и выдерживают температуру до 95⁰С. Изделие армировано слоем алюминия, повышающим прочность. Применяется в системах отопления, а также горячего водоснабжения.

Что учитывается при выборе диаметра труб

Мощность теплогенератора. Она берется за основу и определяется индивидуально для каждого строения. На что ориентируется собственник, приобретая котел?

На совокупную площадь всех отапливаемых помещений. Именно это обязательно уточнит менеджер в точке продаж, если у покупателя возникнут вопросы по данному пункту.

Скорость теплоносителя. Если она менее 0,25 м/сек, то есть риск завоздушнивания системы, образования пробок на трассе. Превышение значения 1,5 чревато «шумами» в магистрали.

Это особенно ощутимо, когда трубы металлические, да еще и проложены открытым способом. Но в любом случае перемещение теплоносителя по трассе будет хорошо прослушиваться.

Практикой доказано, что для частного строения (с автономным отопительным контуром) следует ориентироваться на показатель в пределах от 0,3 до 0,7. Это оптимальное значение для любой системы.

Конфигурация контура. В частных домах при его монтаже, как правило (независимо от схемы), все «нитки» заводятся на коллектор. Каждая из них «нагружена» на определенное количество радиаторов.

Нет смысла приобретать трубы одного и того же диаметра для всех линий, если учесть, что чем больше сечение заготовки, тем выше цена 1 п.м.

Диаметр трубы. Наружный особой роли не играет, так как у изделий из различных материалов есть отличия в толщине стенки. Данный параметр свидетельствует лишь об удобстве крепления изделия. Внутренний диаметр – о пропускной способности трассы. Именно он и является определяющим.

Диаметры труб принято обозначать в дюймах. Для нас это непривычная (не метрическая) система, поэтому следует знать правила перевода величин. Соотношение дюйма к сантиметру – ½,54 (или 25,4 мм). Материал трубы – металлопластик, сталь, ПП, ПЭ.

Специфика строения. В первую очередь это относится к эффективности его теплоизоляции – из каких материалов она смонтирована, по какой методике и так далее.

Виды полипропиленовых труб и фитингов: основные классификации

Используемое при изготовлении полипропиленовых труб сырье позволяет разделить длинномерные изделия на следующие виды:

• PPR (ППР, PPRC), при изготовлении которых используется статистический или рандом-сополимер, имеющий кристаллическую структуру. Такие изделия способны сохранять свои характеристики в широком температурном диапазоне. Могут иметь диаметр 16 – 110 мм;
• PPH, изготавливаемые из полипропилена, содержащего специальные модифицирующие добавки для придания готовым изделиям определенного комплекса свойств;
• PPB, изготавливаемые из полимера, состоящего из блоков (микромолекул) гомополимера. Подобная структура материала способствует повышению ударопрочности готового изделия;
• PPs. Для производства используется полифенилсульфид. Относясь к материалам более высокого класса, он повышает износостойкость и ударопрочность готовой продукции и значительно увеличивает стоимость.

В зависимости от того, какое давление выдерживает полипропиленовая труба 20 мм, классификация предлагаемой производителями продукции выглядит следующим образом:

• N10 (PN10). Имеют толщину стенки 1,9 – 10 мм и способны выдержать давление 1,0 МПа;
• PN16. Максимальное давление может достигать 1,6 МПа, а температура до 60 °С. Находят ограниченное применение;
• N20 (PN20). Могут иметь стенку толщиной 1,6 – 10 мм. Выдерживают давление до 2 МПа;
• N25 (PN25). Благодаря дополнительному армированию алюминиевой фольгой они способны выдержать давление до 2,5 МПа;

Ниже представлены фото полипропиленовых труб:

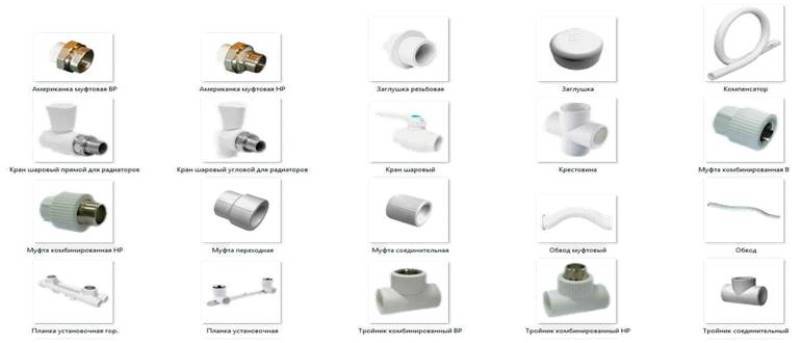

Монтаж системы выполняется с использованием следующих фитингов:

• переходников и муфт, которые позволяют соединить между собой элементы одного либо различного диаметра соответственно;
• уголков различных конфигураций, позволяющих изменить направление трубопровода. Производители предлагают изделия на 45° и 90°;
• элементов разводки. К их числу относят тройники, крестовины. С их помощью выполняется разводка коммуникаций на несколько отдельных ветвей;
• обводных элементов, обеспечивающих монтаж сложной системы, в том числе вблизи других объектов;
• запорных элементов;
• заглушек и других изделий, обеспечивающих монтаж трубопровода нужной конфигурации.

Фитинги представлены в большом ассортименте

Сечение полипропиленовых фитингов

Фитинги – детали, соединяющие трубы друг с другом. Их формы достаточно разнообразны и позволяют реализовать почти любой поворот или наклон в схеме отопления.

Делятся на два типа:

• обычные;
• резьбовые.

Первые соединяются с сантехникой с помощью диффузной сварки, вторые закручиваются.

Образцов фитингов на рынке достаточно много, в зависимости от условий эксплуатации диаметр фитингов может быть хоть 20, хоть 50 мм. Разберем какие фитинги лучше всего использовать в разных конструкциях.

Для отопления и водоснабжения

Обычно вода в дом проводится или под землей, или по вершине. Для подобных работ подходят диаметры полипропиленовых труб от 16 до 75 мм. Если монтаж проводится внутри дома, то лучше всего использовать детали с внутренним диаметром 12-32 мм. Для системы подачи холодной воды рекомендуется покупать фитинги в 2-4 см.

Если фитинги устанавливаются для систем горячего водоснабжения в ванной или отопления, то используют диаметр полипропиленовых труб от 0.2 до 1 см. При этом стоит понимать, что температура воды в такой системе поднимается до 100 градусов. Это говорит о том, что стоит покупать армированные и термостойкие модели. В противном случае есть риск получить поломку в скором времени после монтажа.

Для канализации

Для канализации хорошо подходят полипропиленовые фитинги, поскольку они долговечны и выносливы. Разберем проектировку частных домов.

Для внешних параметров подойдут трубы диаметром 32-75 мм, а для внутренних 100-110 мм. Для промышленных зданий нужно ставить фитинги выше 110 мм. Более точные размеры назвать сложно, все зависит от требуемой мощности.

Для вентиляции

Вентиляционную систему тоже желательно делать полностью из полипропиленовых материалов.

Стандартная окружность сечения равняется 10-30 см. В качестве альтернативы можно использовать металлические трубы, однако они тяжелее и издают больше звуков.

Инструменты для монтажа трубопровода

В установке труб нам помогут несколько инструментов, а именно:

• клеевой пистолет;
• сварочный аппарат;
• труборез;
• зачистки.

Разберем каждый из них по порядку.

Клеевые пистолеты ускоряют работу. С их помощью можно стыковать раструбные стыки, муфты и другие детали. Процесс схватывания, при этом, длится 2-3 минуты. Перед началом работ нужно очистить поверхность трубы от грязи и жира.

Сварочные аппараты бывают ручные и механические. Первые больше подходят для стыковки больших стояков. Они состоят из опорной рамы, приборного блока и гидропровода. Вторые чаще используются в быту. Для того, чтобы сплавить две трубы друг с другом, нужно поместить стыкующую деталь на/в тефлоновую насадку.

Труборезы бывают роликовыми, в форме ножниц и электрические. При покупке нужно смотреть на максимально допустимый размер трубы. На некоторых устройствах детали режутся исключительно под прямым углом, обычно производитель указывает это в документации. Для работы с трубами большого диаметра рекомендуется использовать гильотинные ножницы.

Зачистка поможет продлить срок эксплуатации труб, с ее помощью убираются вредные элементы и демонтируется фольга на алюминиевом слое. Существуют ручные зачистки и специальные насадки для дрелей. Самостоятельная очистка труб рекомендуется при небольших объемах работ. Дрель лучше использовать, если нужно быстро очистить большое количество элементов.

Для наружной шлифовки используется муфта с ножами, при этом диаметры отверстий с разных сторон могут отличаться. Для внутренней очистки существуют торцеватели – ножи, размещенном на внутреннем торце инструмента.

Каковы особенности применения полипропиленовой трубы 40 мм для отопления

При проектировании и монтаже системы отопления всегда возникает вопрос – трубы какого диаметра использовать при работе. Диаметр (а значит, и пропускная способность труб) важен, так как необходимо обеспечить скорость теплоносителя в пределах 0,4–0,6 м/с, которая рекомендована специалистами. При этом к теплоносителям (к радиаторам) должно поступать необходимое количество энергии.

При скорости меньше 0,2 м/с происходит застаивание воздушных пробок. Скорость больше 0,7 м/с нерационально применять в плане энергосбережения, так как сопротивление движению жидкости становится значительным (оно прямо пропорционально квадрату скорости). Также при превышении этой скорости появляется вероятность возникновения шума в трубопроводах малых диаметров.

Труба полипропиленовая 40 мм все чаще применяется в системах отопления даже при наличии недостатков в виде сложности обеспечения качества стыков и значительного расширения под воздействием тепла. Такие трубы стоят недорого и просты в монтаже, а это зачастую – решающие факторы.

Полипропиленовые трубы подразделяются на несколько видов, в зависимости от технических характеристик и условий эксплуатации. Для отопления применяются марки РN25 (РN30), рассчитанные на рабочее давление в 2,5 атм при температуре жидкости не более +120 °С.

Труба полипропиленовая 40 мм, армированная алюминиевой фольгой или стекловолокном, используется для отопления. Армировка не позволяет материалу сильно расширяться при нагревании.

Некоторые специалисты выбирают трубы с внутренней армировкой стекловолокном. Их чаще всего применяют в частных системах отопления.

Трубы изготавливаются стандартных диаметров, из которых нужно выбрать наиболее подходящий. Существуют типовые решения, с помощью которых можно подобрать диаметр трубы для отопления дома. Они позволяют в 99 % случаев выбрать оптимальный диаметр без выполнения гидравлического расчета.

К стандартным диаметрам полипропиленовых труб относятся – 16, 20, 25, 32, 40 мм.

Стандартные наружные диаметры полипропиленовых труб – 16, 20, 25, 32, 40 мм. Этим значениям соответствует внутренний диаметр труб марки РN25 – 10,6, 13,2, 16,6, 21,2, 26,6 мм.

Более подробные данные о наружных и внутренних диаметрах и толщине стенки полипропиленовых труб можно посмотреть в таблице.

Наружный диаметр, мм	PN10	PN20	PN30
Внутренний диаметр	Толщина стенки	Внутренний диаметр	Толщина стенки	Внутренний диаметр	Толщина стенки
16			10,6	2,7
20	16,2	1,9	13,2	3,4	13,2	3,4
25	20,4	2,3	16,6	4,2	16,6	4,2
32	26	3	21,2	5,4	21,2	3
40	32,6	3,7	26,6	6,7	26,6	3,7
50	40,8	4,6	33,2	8,4	33,2	4,6
63	51,4	5,8	42	10,5	42	5,8
75	61,2	6,9	50	12,5	50	6,9
90	73,6	8,2	6	15
110	90	10	73,2	18,4

Читайте материал по теме: Как выбрать фитинги для полипропиленовых труб

Нам требуется обеспечить подачу необходимой тепловой мощности. Она будет находиться в прямой зависимости от количества поданного теплоносителя, но скорость движения жидкости не должна превышать 0,3–0,7 м/с.

Исходя из этого, существует следующее соответствие подключений (для полипропиленовых труб указывается наружный диаметр):

• 16 мм – при монтаже одного или двух радиаторов;

• 20 мм – при монтаже одного радиатора или небольшой группы радиаторов (радиаторы «обычной» мощности от 1 до 2 кВт, максимальная подключаемая мощность не выше 7 кВт, количество радиаторов не более 5 шт.);

• 25 мм – при монтаже нескольких радиаторов (обычно не более 8 шт., мощность не выше 11 кВт) одного крыла (плеча тупиковой схемы разводки);

• 32 мм – при подключении одного этажа или целого дома в зависимости от тепловой мощности (обычно не более 12 радиаторов, соответственно, тепловая мощность не выше 19 кВт);

• 40 мм – для магистрали одного дома при ее наличии (20 радиаторов – не выше 30 кВт).

Разберем выбор диаметра труб подробнее, основываясь на заранее рассчитанные табличные соответствия энергии, скорости и диаметра.

Обратимся к таблице соответствия скорости к количеству тепловой мощности.

В таблице представлены значения тепловой мощности (Вт), а под ними указано количество теплоносителя (кг/мин) при подаче с температурой +80 °С, обратки – +60 °С и температуры в комнате +20 °С.

Из таблицы видно, что при скорости 0,4 м/с подается следующее количество тепла по трубам из полипропилена указанного наружного диаметра:

• 4,1 кВт – внутренний диаметр около 13,2 мм (наружный диаметр 20 мм);

• 6,3 кВт – 16,6 мм (25 мм);

• 11,5 кВт – 21,2 мм (32 мм);

• 17 кВт – 26,6 мм (40 мм);

При скорости 0,7 м/с подаваемая мощность увеличивается на 70 %, что легко проследить в таблице.

Базовая серия труб

Труба PV PP-RCT UNI поставляется диаметром наружным и внутренним от 16×2,2 до 250×22,7 мм. Он используется для распределения горячей и холодной питьевой воды в частных домах и квартирах, особенно хорошо подходит для прокладки горизонтальных и вертикальных магистральных линий, то есть так называемых лагеров и стояков в многоквартирных домах. Главным преимуществом является повышенная скорость потока при сохранении небольшого диаметра. Для облегчения ориентации при работе труба маркируется одной продольной ярко-зеленой полосой.

PV PP-RCT FASER полипропиленовая труба для горячей воды будет поставляться в размерах от 20×2.8 до 250×22.7 мм. Используется для сборки и строительства магистральных горизонтальных и вертикальных магистралей горячей воды в многоквартирных домах, больницах, коммерческих и промышленных зданиях. Большим преимуществом этой трубы является увеличенный диаметр и, следовательно, поток воды, в частности, значительно более чем трехкратное уменьшение продольного теплового расширения. Еще одна очень важная область применения — это строительство коллекторов и питателей централизованно подготовленной горячей воды к местам ее потребления. Трубка помечена одной продольной оранжевой полосой для облегчения идентификации.

PV—PP-RCT полипропиленовая труба для горячей воды будет изготовлена в размерах от 20×2.8 до 125×17.1 мм. Имеет высокий запас производительности благодаря более толстой стенке. Неудивительно, ведь расчетное значение PN достигает PN25. Ее прочность может быть успешно использована там, где горячая вода интенсивно дезинфицируется препаратами на основе свободного хлора. Обозначена производителем одной красной полосой.

PV PP-RCT FASER будет изготовлена в размерах от 40×3.7 до 250×14.8. Используется в основном в больших размерах для сборки и строительства промышленных охлаждающих контуров.

Абсолютно принципиальной особенностью этих труб является их взаимная сочетаемость друг с другом, свариваемость со всеми фитингами PPR, а также трубами PPR серии CLASSIC. Это позволяет легко реконструировать, подключить к существующему разводу и дает значительную экономию средств. Нет ничего проще, чем монтировать стояки в многоквартирных домах из труб PV PP-RCT UNI для питьевой воды и PV PP-RCT FASER HOT для горячей воды. Трубы поставляются длиной 3 м, что исключает ненужную обрезку и в то же время облегчает обращение в относительно тесных помещениях панельных домов. При использовании оригинального сварочного аппарата и сварочного оборудования качество стыков составляет 100%. Уникальная гибкость труб PP-RCT позволяет использовать эту особенность при монтаже в пользу простоты решения компенсации продольного теплового расширения.

Системы водоснабжения из полипропилена — самые используемые и наиболее часто устанавливаемые системы водоснабжения в нашей стране. Их популярность во многом обязана качеству конструкции и выполненных монтажных работ. Убедитесь, что оба этих условия выполнены и безупречные полипропиленовые трубы будут служить вам десятилетиями.

Подписывайтесь так же на наш Youtube, группу , . Там много полезного и интересного контента!

Параметры

Стандартная маркировка трубопровода из чугуна — от DN 50 до DN
400. Изделия, не имеющие раструбов, то есть с гладкими сторонами, обладают
повышенным запасом прочности. Их длина равна трём метрам. Трубы SMU могут
производиться длиной от 15 см и более.

Параметр толщины стен чугунной трубы практически идентичен
пластиковым изделиям и равен 4—5 мм. Однако, несмотря на схожие размеры по
длине, толщине стен и диаметру, вес металлической конструкции в 10 раз
превышает массу пластикового трубопровода. Для наглядности, метр изделия из
металла будет весить порядка 15 килограмм. Соответственно, пластиковая труба
идентичных размеров будет иметь вес всего 1,5 килограмма.

Полипропиленовые трубы: таблица, содержащая диаметры и другую полезную информацию

Подбирая изделия нужного типоразмера, стоит изучить справочные таблицы. В них размеры полипропиленовых труб указаны в мм. При этом обязательно приводятся рекомендации по выбору подходящего варианта, с которыми мы предлагаем вам познакомиться.

Геометрические параметры каждого элемента должны быть подобраны правильно

Длина полипропиленовых труб: стандартный размер

Производители предлагают изделия различного диаметра. При этом длина полипропиленовых труб стандартизирована и составляет 4 – 6 м. Если она меньше, то речь идет об отрезке, а не цельном изделии.

Длина длинномерных изделий стандартизирована

Таблица соответствия внешних и внутренних диаметров полипропиленовых труб

При выборе подходящей модели обязательно учитывается давление на стенки. Из таблицы по наружному диаметру полипропиленовых труб и толщине стенки можно найти внутренний размер:

Линейные размеры – важные параметры

Эксплуатационные и технические параметры труб ПП

1. Для газовых трубопроводов (газовые магистрали, вентиляционные каналы и системы) диаметры полипропиленовых труб в миллиметрах: 10,0; 15,0; 20,0; 25,0; 32,0; 40,0; 50,0; 65,0; 80,0; 90,0; 100,0; 125,0; 150,0; 160,0; 200,0; 225,0; 250,0; 300,0; 400,0; 500,0; 600,0.
2. Для водяных трубопроводов (водопровод с горячей или холодной водой, отопительные системы, канализационные трассы) размеры полипропиленовых труб в мм: 16,0; 20,0; 25,0; 32,0; 40,0; 50,0; 63,0; 75,0; 90,0; 110,0; 125,0; 160,0; 180,0; 225,0; 250,0; 280,0; 315,0; 400,0; 500,0; 630,0; 800,0; 1000,0; 1200,0.

Параметры труб из пенопропилена

Использование полипропиленовой трубы повышает надежность магистрали, так как ими можно полностью заменить стальные трубы, ржавеющие со временем. Еще один плюс – диаметр полипропиленовых труб для водоснабжения или газопровода меньше, чем у стальных изделий, а время эксплуатации больше. Так, стальную трубу ⌀ 17 мм заменяет ПП-изделие ⌀ 10 мм, металлическую ⌀ 43,2 мм – пластиковая ⌀ 32 мм. Таблицы показывают размеры и диаметры ходовых изделий PN10 для ХВС при эксплуатации в следующих условиях: температура жидкости 20С, рабочее давление 10 Атм, емкость при указанных размерах для 4-метровых отрезков:

Размер изделия в миллиметрах	Dn, мм	Толщина стенки, мм	Емкость, литров на метр погонный
20 х 1,9	20	1,9	0,206
25 х 2,3	25	2,3	0,327
32 х 3,0	32	3,0	0,531
40 х 3,7	40	3,7	0,834
50 х 4,6	50	4,6	1,307
63 х 5,8	63	5,8	2,075
75 х 6,9	75	6,9	2,941
90 х 8,2	90	3,2	4,254
110 х 10,0	110	10,0	6,362

Трубы PN16 для ГВС, рабочая температура 60°С, давление 10 Атм, отрезки 4 метра:

Размер, мм	Dn, мм	Толщина стенки, мм	Емкость, литров на метр погонный
20 х 2,8	20	2,8	0,206
25 х 3,5	25	3,5	0,327
32 х 4,5	32	4,4	0,531
40 х 5,6	40	5,5	0,834
50 х 6,9	50	6,9	1,307
63 х 8,7	63	8,6	2,075
75 х 10,24	75	10,3	2,941
90 х 12,5	90	12,3	4,254
110 х 15,2	110	15,1	6,362

Где D_n – внутренний диаметр изделия.

Таблица взаимозаменяемости стальных и ПП-изделий

Из ПП-труб монтируются:

1. Вентиляционные трубопроводы и трассы. Для беспрепятственного движения воздушных потоков:
   • не нужна высокая прочность труб;
   • трассу можно крепить на легких гипсокартонных перегородках или на каркасе подвесного потолка, так как полипропиленовая труба весит мало;
   • для вентиляции понадобятся трубы полипропиленовые ⌀ 10-12,5 мм и длиной до 500 см.
2. Канализация и ливневка, которые требуют большой герметичности соединений. В стыках используются уплотнительные резиновые кольца.
3.  Внутренняя канализационная система: ⌀ 40 мм, 50 мм, 110 мм; длина изделий – 30-200 мм.
4. Наружная канализационная магистраль длина до 500 см; ⌀ 150 мм и больше. Изделия бо́льших диаметров и размеров (⌀ 600 мм, длина 10 м) следует укладывать в траншеи при помощи спецтехники.
5. Водопроводные трассы ГВС или ХВС ⌀ 16-110 мм, длина 500 см.
6. Отопительные трубопроводы. Требуемый диаметр полипропиленовых труб для отопления – 20-75 мм, длина может быть разной.

Последовательность сборки ПП-трассы

Цена на ПП-изделия определяется в зависимости от:

• класса полипропилена. Самая дорогая труба – III типа;
• диаметра полипропиленовых труб, таблица которых представлена выше, – чем он больше, тем выше будет стоимость;
• наличия армирования стенок;
• компании-производителя.

Примерная стоимость некоторых труб за один погонный метр:

• PPR №20 – 35 руб.;
• PPR №25 Fiber – 45 руб.;
• PP-Fiber – труба, армированная стекловолокном, – 45 руб.;
• Ekoplastik PPR №20 – 40 руб.;
• PP-ALUX, армированная алюминием, – 55 руб.;
• Ekoplastik PPR Fiber Basalt Plus с армированием из стекловолокна – 99 руб.
