Технология монтажа каркаса из профиля
Чтобы ничего не упустить, разобьем процесс установки каркаса из профиля под гипсокартон на потолке на несколько этапов. Этап 1 – разметка. Если уровень потолка во всех углах не идеально ровный, необходимо определить самый низкий относительно пола угол. От потолка отступаем:
- если потолок будет содержать встроенные светильники – 10 см;
- если не будет – 5 см.
Принимаем эту отметку за точку отсчета и относительно нее выполняем разметку в остальных углах. После этого соединяем все отметки сплошной линией при помощи карандаша или разметочного шнура, контролируя результат строительным или лазерным уровнем. Линия должна замкнуться: обязательно вернуться в отправную точку без перекосов и отклонений. В противном случае сложно предугадать, каким будет окончательный результат работы. Закончив с разметкой стен, приступаем к потолку.
Размечаем места установки подвесов. Проектом предусмотрена схема, состоящая из ячеек 60х60 сантиметров. Шаг установки подвесов так же 60 см. На потолок наносятся соответствующие метки и разметочным шнуром отчерчиваются линии. Отмечаются точки установки. Выполнив проверку точности нанесения разметки при помощи рулетки и уровня, переходим к следующему этапу
Стоит обратить внимание, что самый правильный и качественный результат даст лазерный уровень
Этап 2 – монтаж профилей. В соответствии с нанесенной разметкой, по периметру помещения монтируются направляющие профили UD-27. Чтобы продлить срок их службы, на поверхность, соприкасающуюся со стеной, наносится уплотнительная лента. Крепление рейки UD длиной 3 метра должно осуществляться минимум в 4 местах. Самый надежный вариант – установка дюбеля каждые 0,5 метра. Места соединения металлопрофилей армируются прямым соединителем.
Дюбель-гвозди 6х60 должны походить на грибок – в верхней части иметь шляпку, которая обеспечит более плотную фиксацию рейки к стене. Далее в обозначенных местах на потолок устанавливаем П-образные прямые подвесы. Крепим их при помощи анкерных дюбелей. Такой крепеж более надежный, чем нейлоновыми дюбелями. Они не выпадут из посадочных мест под весом подвесной системы. Следующий шаг – установка несущих профилей CD-60. Его край стыкуется с UD-27 и дальше крепится к подвесам.
Перпендикулярно смонтированным перемычкам устанавливаем дополнительные распорки, вырезая в их боковинах ножницами по металлу прорези в местах пересечения. В каждом узле устанавливается крепежный крестообразный соединитель. На этом второй этап заканчивается.
Технология монтажа каркаса для гипсокартона на потолок относительно несложная, но требует предельной внимательности и аккуратности. Мелочей в этой работе нет – каждый недочет или упущенный нюанс может негативно отразиться на конечном результате.
Достоинства технологии: почему используется
Правильно спланированные и установленные гипсокартонные конструкции позволяют не только дополнить интерьер, но и проставить нужные акценты, скорректировать размеры помещения, скрыть коммуникации и электропроводку. Монтаж потолка по технологии Кнауф позволяет создавать практичные дизайнерские потолки с минимальными затратами сил и времени. Готовая конструкция открывает больше возможностей для экспериментов со светом, демонстрирует отличные показатели тепло- и звукоизоляции.
Монтаж потолков выполняется из материалов, укомплектованных в набор. В него входят листы гипсокартона от производителя с оптимальными размерами и свойствами, металлический каркас. Работать с таким набором удобно даже новичку.
Тяга подвеса Кнауф
Особенности конструкций
Многообразие форм потолков из гипсокартона не имеет границ, самые замысловатые и необычные фигуры могут быть изготовлены из этого материала, все зависит от фантазии хозяев и профессионализма мастера, выполняющего такую работу.
На фото многоуровневые потолки из гипсокартона в дизайне квартиры:
Фигуры на потолке могут не только украсить своим видом комнату, но и при правильной их расстановке, зрительно изменить геометрию помещения. В небольших узких комнатах предпочтительно использовать квадратные фигуры на потолке, это зрительно расширит помещение.

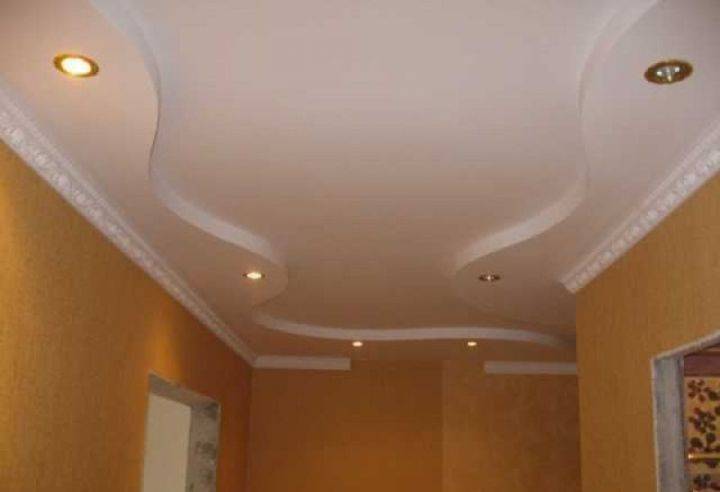

Волнообразные зигзаги преобразят длинную и узкую комнату, визуально раздвигая стены.
Круглая форма разноуровневого потолка выделяет центральную часть комнаты, делая на ней значительный акцент.
Использование сложных многоярусных конструкций уместно в комнатах, имеющих подходящую высоту. Габариты декоративных элементов потолка должны гармонично вписываться в дизайн комнаты и не перегружать пространство. Используя различную конфигурацию потолка необходимо придерживаться основного стиля помещения, чтобы оно выглядело как единое целое. Фигуры на потолке округлой или овальной формы сделают интерьер комнаты более мягким и гармоничным. Квадратные или прямоугольные формы придадут общему виду комнаты сдержанности и строгости.
От назначения комнаты во многом зависит и форма потолка. Различная функциональная нагрузка помещений предполагает использование разных фигур, для оформления потолка из гипсокартона.
Коридор и прихожая
Коридор и прихожая в современных квартирах, как правило, не имеют больших размеров и лишены естественного освещения. Поэтому для таких помещений надо обустроить максимальное количество встроенных светильников. Можно использовать форму окна, расположенную посередине коридора, с встроенными по периметру светильниками и подсветкой из светодиодной трубки. Длинный и узкий коридор можно визуально расширить двухуровневым потолком, имеющим форму плавных волн.
Гостиная
В такой комнате, как гостиная, можно создать богатый многоуровневый потолок, с применением декоративной отделки. Особенно если размеры помещения и высота потолка позволяют это сделать. Нужно чтобы он сочетался с общим интерьером зала и выгодно подчеркивал помпезность этого помещения. Форма подвесного потолка из гипсокартона в зале может быть самая разнообразная: овальная, круглая, прямоугольная или сложной несимметричной конструкции. Главное, чтобы потолок не нарушал единства и уюта гостиной.
Спальня
Комната, располагающая ко сну и отдыху, должна быть и оформлена соответствующе. Для неё больше подойдут спокойные, плавные линии и изгибы потолка, и мягкое освещение. Потолки из гипсокартона в спальне не стоит перегружать большим количеством деталей. Часто в спальне используют выделение зоны сна, при помощи потолочных конструкций. Это делает спальню более уютной и комфортной, именно для спокойного и умиротворенного времяпрепровождения.
Детская комната
Самое яркое, тёплое и красочное оформление потолка можно сотворить в детской комнате. Многоуровневый потолок позволит разделить детскую комнату на различные зоны и являться продолжением сказочного интерьера, создавая жизнерадостную атмосферу. Помещение, предназначенное для обитания ребенка должно хорошо освещаться в игровой и рабочей зоне, и обязательно иметь приглушенный свет в зоне сна. Форма потолка должна соответствовать возрасту ребенка. Конструкции потолка для малышей имеют отличия от подростковых, в разном возрасте у ребенка различные предпочтения. Но можно выбрать универсальную форму потолка, уместную в любом возрасте.
Кухня
Форма потолка из гипсокартона на кухне зависит от её размеров, конструкции мебели и необходимости зонирования. Интенсивность света на кухне должна быть высокой, даже в отдаленных участках. Поэтому надо тщательно продумать количество и размещение источников освещения. С помощью разных геометрических фигур и разграничительных линий можно эффективно выделить зоны приготовления и приема пищи. Потолки из гипсокартона на кухне, имеющей маленькую площадь, должны быть воздушными и парящими, облегчающими общий интерьер. Для эффектного сочетания мебели и потолка можно использовать соответствующую цветовую гамму для одного из уровней потолочного покрытия.
Бескаркасное
Основано на приклеивании фрагментов листов к основанию. Почему фрагментов? Потому что длительное время правильно сориентировать и удерживать целый лист до полного сцепления достаточно сложно. Чаще всего лист делится на 4 части.
Первый способ: клей готовят самостоятельно на основе гипса, мела, ПВА, других ингредиентов. Процедура сложная, практически вышла из употребления.
Более технологичен и точен навесной способ посадки листов на монтажную пену.
Для этого пену наносят на лист или его часть, ждут начала расширения пены (10 – 15 мин.), прикладывают материал к чистому загрунтованному основанию. Лучшая адгезия и меньшее расширение у пены для наклейки пенополистирола.
Но лучше нагнетать пену между закреплённым листом и основанием. Для этого на поверхности листа делают небольшие сквозные отверстия, через которые её будут подавать. Затем лист закрепляют с выравнивающей дистанцией.
Саморезы или дюбеля обязательно должны быть с шайбой большого диаметра для того, чтобы исключить прорыв листа головкой крепежа. Устанавливают не менее двух штанг с торцевыми поперечинами для предотвращения прогиба листа от расширяющейся пены.
После застывания с крепежа убирают шайбы и вкручивают снова. Отделка – стандартная. При работе с пеной необходимо соблюдать правила безопасности, изложенные на баллоне.
Бескаркасные потолки устраивают в небольших помещениях.
Типы каркаса на потолок
Обрешетка бывает двух видов:
Ячеистая, когда несущие профили или брусья создают своеобразную решетку (см. следующее фото). Как правило, используется в большинстве случаев выравнивания потолка гипсокартоном.
Поперечная. Профили или рейки располагаются только в одном направлении, а ГКЛ крепится к ним поперек. Этот способ обычно используют опытные мастера.
Также бывают одноуровневые и многоуровневые конструкции. Потолок в два и более яруса довольно сложен в расчете и монтаже, но все затраты с лихвой окупаются оригинальным внешним видом. Для разработки проектов таких конструкций лучше прибегнуть к помощи профессионального дизайнера.
Преимущества использования ГКЛ
Водостойкие листы гипсокартона Конструкции из ГКЛ – обыденность для современных квартир. Они характеризуются списком положительных свойств:
- Используются для создания любого, даже изощренного дизайна интерьера. Изготовители разработали методики монтажа многоярусных конструкций с использованием криволинейных участков. Потому на рынке представлены стройматериалы и современные технологические карты с указаниями и рекомендациями, касающихся нормативного применения расходников. Это относится к каждому этапу процесса установки. При этом в открытом доступе имеются фото и видео инструкции.
Хранение ГКЛ в домашних условиях
- Простота установки. Это качается одноуровневых систем. Конструкции в 2 и больше ярусов сложно выполнить без подготовки. Многоуровневые потолки требуют от монтажника навыков. Потому сделать такое сооружение самостоятельно может оказаться фатальной ошибкой.
Простая потолочная конструкция
- Экологичность. Гипсокартон – это, образно говоря, «пирог», где начинка – гипс, а по краям «корочка» из картона. Использовать материал можно в помещениях любого назначения. Желательно, чтобы отделка при этом не подвергалась воздействию влаги. Но существует и специальные листы гипсокартона, которые можно эксплуатировать в ванной.
Пример ГКЛВ
- Рациональность решения и надежность. Устройство системы из гипсокартона примечательно тем, что от строителей не требуется выравнивание ГКЛ. Дефекты будут спрятаны обрешеткой.
ГКЛ без отделки
ГКЛ с декоративной лепниной Отделка гипсокартона проводится при помощи краски, штукатурки, обоев. Такие конструкции сочетаются с натяжными системами, что видно на фото.
Отделка ГКЛ
https://youtube.com/watch?v=eBwkIJvu1xY
На потолок
В отличие от стен, монтаж обрешетки для гипсокартона на потолок имеет свою специфику. В основе каркаса используется 2 вида профиля: UD и CD. Если необходимо произвести фигурный потолок или многоуровневый, то в каркасе используются такие профили, как CW и UW. Толщина этих профилей бывает 50, 75 и 100 мм. Сейчас рассмотрим процесс изготовления таких типов каркаса:
- Ячеистый.
- Поперечный.
- Сложные фигуры.
Ячеистый каркас
Этот тип каркаса будет оптимальным для одноуровневого потолка. Процесс монтажа выглядит следующим образом:
В этом случае обрешетка будет иметь пересечения 90°. Для начала монтажа решаете вопросы, связанные с высотой и уровнем потолка. Для этого, используя водяной уровень, в каждом углу наружном/внутреннем ставите отметки.
Благодаря этому измерению вы сможете найти самую низкую точку на основном потолке. От нее обязательно отступите около 25 мм, можно с запасом до 30 мм. Эта толщина потребуется для установки CD профиля (это на тот случай, если вам необходимо поднять потолок максимально высоко).
Полученные метки соединяете чоклайном (также можно взять малярный шнур, окунуть его в краситель, натянуть между метками и отбить уровень), в результате чего вы получите очертание будущего уровня потолочного каркаса.
Теперь пришло время по периметру потолка на стене закрепить UD профиль. Он укладывается строго на линию. Шаг крепления дюбелей 30–40 см. Нередко профиля продаются с уже готовыми монтажными отверстиями. В таком случае задача упрощается.
Так как мы делаем ячеистый или перекрестный каркас, то на потолке над профилем ставите метки каждых 60 см с обеих сторон. Далее отбиваете шнуром линии. Эту операцию выполняете перпендикулярно, вследствие чего на потолке у вас будет отбита решетка с ячейками 60×60 см. На полученных линиях необходимо будет закрепить консоли, но только не в местах пересечения профиля
Подвесы устанавливаются только для одного направления профиля.
Крепление подвесов выполняется с интервалом до 60 см по направлению профиля
Обратите внимание, важно учитывать направление цельного профиля, а не поперечного. Длина профиля может быть 3,5 или 4 м.
Подвесы фиксируются к потолку дюбелями Ø 6 мм
Желательно чтобы у входного отверстия дюбеля было кольцо
За счет этого они не будут проваливаться в монтажные отверстия на подвесе. Если отверстие вышло больше диаметра 6 мм, то замените дюбель на больший.
Теперь пришло время установить CD профиль. Он должен быть короче требуемой длины на 5 мм. Иначе при установке он может деформироваться.
При выполнении последующих действий нельзя спешить. Чтобы выставить профиль по уровню, натягиваете капроновую веревку. Чтобы ее не оттягивали профили, подогните свесы немного выше уровня нитки, при этом захватывайте и профиль. После этого по очереди отпускайте профиль и прикручивайте его к подвесам по уровню маленькими саморезами, которые известны как «блошки». Ими также между собой фиксируются CD и UD профиль.
Когда все цельные профили выставлены и закреплены к подвесам, можно приступать к изготовлению ячеек. Для этой цели необходимо будет использовать специальный краб. Под углом 90° закрепляете крабами отрезки профиля подходящего размера поперек существующего каркаса. Краб и перемычка также фиксируются «блошками».
Поперечный каркас
Другой вариант одноуровневого потолка из гипсокартона заключается в изготовлении поперечного каркаса. Многие мастера пользуются именно такой технологией.
В таком случае CD профиль устанавливается с шагом 40 см. При таком раскладе один лист ГКЛ будет пересекать 6 профилей, 2 из которых будут находиться по краям. Монтаж такого каркаса рекомендуется начинать с угла комнаты, который максимально приближен к значению 90°. В результате с одной стороны он должен прилегать к CD профилю на половину, а на вторую его часть будет прикручиваться следующий лист гипсокартона.
В остальном принцип сборки каркаса, вычисления и крепления не отличаются от технологии изготовления ячеистого каркаса. Используются все те же подвесы и UD направляющие, которые будут удерживать всю конструкцию.
Сложные фигуры
Если планируется собирать многоуровневый потолок с наличием фигур, то каркас обрешетки собирается особым образом. При этом для изготовления той или иной конструкции нет шаблонов. Каждый мастер может воплотить в жизнь практически любую фигуру и конструкцию на потолке из профилей и гипсокартона. Так, если необходимо согнуть направляющий UD профиль, то по всей его длине делаете надрезы каждых 5–10 см. Также в таких конструкциях используется UW профиль, который подрезается и прикручивается по линии каркаса. Для обрешетки используется все тот же CD профиль, который крепится подвесами к потолку.
Выбор материала
Ранее, каркасы для подвесных потолков нередко изготавливали из древесины. В качестве материала для них использовали только хорошо просушенные рейки, обработанные антисептическим составом. Но даже такая древесина не во всех случаях справлялась со своими функциями. В помещениях с повышенной влажностью реечный каркас быстро портился, деформируя потолочное покрытие, поэтому постепенно данный материал потерял популярность.
Оцинкованный профиль – современный материал для каркаса
Сегодня в квартирах и домах обычной практикой является монтаж каркасов из оцинкованного металлопрофиля. Они устойчивы к влаге, огню, воздействию химических веществ и в разы прочнее деревянных. Еще одно преимущество – возможность изгибать материал и его простая нарезка.
Профиль различается по форме и сечению. Для потолка чаще используются П-образные детали толщиной от 25 до 100 мм, в зависимости от планируемой нагрузки. Для многоуровневых конструкций рекомендуется выбирать профиль не тоньше 50 мм. Если вы не ограничены в тратах, желательно приобретать детали, в которых уже предусмотрены отверстия под крепежи – это ускорит их установку.
Исходя из вышесказанного, можно сказать, что каркас потолочный из оцинкованного профиля – разумное решение для устройства подвесного потолка, позволяющее облегчить ремонтные работы и получить надежное покрытие. Рассмотрим нюансы подготовки и монтажа на его примере.
Монтаж 1 яруса двухуровневого потолка из гипсокартона своими руками
В центре комнаты на треноге устанавливается оптический нивелир, который настраивают на показ горизонтальной линии в единой проекции на всех четырех стенах. Само потолочное перекрытие может быть неровным, но найдя на его плоскости нижнюю точку и, отступив от нее по стене 100 мм, находят «ноль» – уровень плоскости первого яруса потолка. Если монтаж двухуровневого потолка из гипсокартона производится с оптическим нивелиром, то после его регулировки и нахождения «ноля», нивелир должен располагаться на своем неподвижном месте до завершения монтажа направляющего профиля на стенах.
Не у всех в хозяйстве есть оптические нивелиры, особенно показывающие единую проекцию горизонтальной линии одновременно на четырех стенах комнаты. Если нет нивелира, то самую низкую точку на плите перекрытия находят алюминиевым уровнем длиной 200-300 см. Если нет и такого длинного уровня, то делают следующее: встав по центру помещения, визуально определяют самый заниженный участок перекрытия. В этом районе от перекрытия по стене отступают 100 мм и делают отметку. После этого используя водяной уровень (наполненный водой прозрачный шланг), от исходной отметки производят другие отметки на всех четырех стенах помещения.
На следующем этапе производят оклеивание направляющего профиля демпферной лентой. После оклеивания направляющего профиля демпферной лентой его горизонтально монтируют к поверхности каждой стены распорными анкерами. При этом нижняя полка направляющего профиля должна строго располагаться по прочерченной или проекционной линии нивелира.
После монтажа направляющего профиля, необходимо точно замерить расстояние между его внутренними основаниями. Зная точную длину, необходимо заготовить нужное количество несущих потолочных профилей. Потолочный несущий профиль купить реально с максимальной длиной 400 см, более длинный профиль необходимо заказывать, что не всегда выгодно. Поэтому дешевле и проще срастить между собой два несущих профиля. При сращивании один несущий профиль вводят на 80-100 см в другой профиль, после чего выполняют их фиксацию саморезами по металлу. Общее количество несущих профилей нужной длины рассчитывают таким образом, чтобы шаг между параллельными металлопрофилями составлял 1200 мм, если замер производить на середине оснований двух соседних параллельных профилей.
Первый несущий потолочный профиль вставляется между полками противоположных направляющих профилей, отступив от параллельной стены 10-15 см. Второй и все последующие несущие профиля запускаются между полками направляющих профилей на расстоянии друг от друга в 1200 мм. Замер производится на середине плоскости основания.
После временной раскладки несущего профиля, изгибают необходимое количество перфорированных подвесов в виде буквы «П». Далее каждый пока не закрепленный профиль равномерно сдвигают на 10 см в сторону, в потолочной плите перекрытия сверлят ряд отверстий диаметром 6-8 мм с шагом 80 см, после чего к потолочной плите начинают монтировать перфорированные подвесы. Смонтировав ряд подвесов, несущий профиль помещают между их свисающих лопастей, после чего профиль фиксируется поочередно к лопастям подвесов саморезами.
На следующем этапе заготавливают рассчитанное количество перемычек длиной 114 см. Перемычки располагают поперечно между параллельными несущими профилями с интервалом в 50 см и производят их фиксацию металлическими соединителями типа «краб». Краб располагают сверху над каждой точкой соединения, после чего все элементы фиксируются саморезами за счет отверстий предусмотренных в лопастях краба.
Разметка потолочного пространства
Перед монтажом материала выполняют разметку на потолке и стенах. Обычно листы располагают на 10-12 см ниже бетонного основания. В промежуток между плитами и поверхностью потолка фиксируют подвесы, устанавливают коммуникации и светильники. Это пространство можно заполнить материалом для звуко- и теплоизоляции.
Листы гипсокартона фиксируют на одном уровне. Чтобы понять, где материал будет крепиться, по периметру стен проводят ровную линию. Делают это с помощью лазерного, водяного или строительного уровня.
Далее делают разметку для каркаса, который обшивается плитами. Продольные направляющие устанавливают на расстоянии 20 см от стены и 60 см друг от друга. Поперечные профили фиксируют с таким же шагом. Расстояние можно увеличивать или уменьшать, в зависимости от несущей нагрузки конструкции и иных факторов.
Другие секреты мастерства при работе с гипсокартоном видео:
Обшив каркас листами, смонтированному потолку дают «отстояться» в течение одного-двух дней. После этого переходят к отделке поверхности. Сначала покрывают ее грунтовкой. Затем тщательно заделывают все стыки шпаклевкой, а швы укрепляют армирующей лентой. Помимо стыков зашпаклевывают «утопленные» шляпки шурупов. Зашпаклеванный потолок оставляют на сутки. После полного подсыхания отделочного материала мелкозернистой наждачкой «зашкуривают» стыки. Зачищенную поверхность покрывают финишной шпаклевкой. После подсыхания стыки повторно «зашкуривают», тщательно осматривают при свете лампы, а в случае выявления неровностей и царапин снова покрывают финишкой. Финальную шлифовку выполняют, когда материал полностью высохнет, т.е. через 7-8 часов. Идеи вариантов отделки можно взять из фото в сети.
Освоив технологию монтажа одноуровневого подвесного потолка, можно будет переходить к более сложным конструкциям, применяя вместо стандартных решений интересные комбинированные варианты.
Проведение малярных работ
В конце монтажа строителей ждет финишная отделка. Как правило, это покраска. Но перед этим следует подготовить рабочую поверхность. Этому действию посвящено много видео роликов и статей с фото инструкцией. Для этого используется штукатурка, которая наносится на:
- линии стыка ГКЛ;
- места ввинчивания шурупов;
- армирующую серпянку.
Проведение покраски
После выполнения таких манипуляций приступают к обработке всей плоскости потолка
Во время шпаклевки многоярусных систем стоит обратить внимание на переходы к нижним ярусам и на угловые области. В конце на плоскость наносится выравнивающий слой, который после высыхания затирается наждачной бумагой
Серпянка применяется лишь на стыках ГКЛ.
Штукатурка потолка
Далее на поверхность наносится грунтовка. Рекомендуется использовать ее 2 раза, чтобы итоговая отделка была качественнее. После этого листы должны высохнуть. И только тогда приступают к использованию краски.
Применение серпянкиОкрашивание ГКЛ
Водоэмульсионное красящее вещество предпочтительно применять в деревянных домах, где оно не препятствует фильтрации водяных паров через древесину. Акриловые краски характеризуются свойствами водоэмульсионных, но при этом допускается их мытье водой.
Готовая потолочная система
Как можно разместить осветительные приборы
Надеемся, вы уже обзавелись приблизительной схемой и условными обозначениями. Помните, что вы можете использовать еще и боковое освещение, размещенное на стенах.
Работая над собственным проектом, вы можете использовать такие варианты расположения освещения:
- точечные светильники исключительно по периметру, при желании и возможности — с центральным освещением;
- панельное центральное освещение в небольших помещениях, панели меньших размеров – в более просторных комнатах и светодиодная подсветка по периметру;
- точечное освещение на одном уровне потолка, центральное или панельное – на другом;
- круглое или овальное расположение точечных светильников и светодиодная подсветка по периметру;
- запотолочная подсветка в центре комнаты, вокруг второго уровня потолка в виде цветка или звезды, и точечные светильники по периметру;
- точечные светильники по углам и центральное освещение;
- расположение точечного освещения в форме ромба, дуги или зигзага, дополненное подвесными светильниками и еще тысячи вариантов.
