Как подключить дифференциальный автомат

Подключение дифавтомата

Осуществляя подключение дифференциального автомата согласно выбранной схеме, соблюдайте главное правило: подсоединяйте к устройству нулевой и фазный провод конкретной электрической цепи, защиту которой будет осуществлять автомат выключения дифференциального тока. Запрещается соединение общей шиной нулевых проводов электрической цепи с нулевой жилой автомата. Нарушение требования повлечёт отключение защитного устройства, вызванное различной величиной протекающих по проводам токов.

Схема для однофазной сети (220 в)

Можно обеспечить надёжную и удобную защиту однофазной сети напряжением 220 В, если использовать селективный дифференциальный автоматический выключатель.

Селективная защита позволяет отключить отдельную цепь

Он осуществляет выборочное отключение проблемного участка электрической сети. Автомат оснащён механизмом задержки отключения. Конструкция устройства предусматривает возможность изменения величины дифференциального тока, отключающего цепь с нагрузкой.

Изображённый на схеме общий селективный автомат, установленный в цепи питания трёх квартир, выборочно отключает квартиру с повреждением электрической сети. При этом селективный автомат находится во включённом состоянии. Он обеспечивает защиту остальных квартир, в которые подаётся напряжение.

В трёхфазной сети (380 в)

Если необходимо выполнить защиту электрической сети с напряжением 380 В, следует применять трёхфазный дифференциальный автомат.

Устройство трёхфазной защиты имеет увеличенный клеммник для подключения к сети напряжением 380 В

Схема подключения четырехполюсного защитного устройства предусматривает подключение к дифавтомату трёх питающих фаз.

На входе и выходе защитного автомата имеются клеммы для подключения фаз и нулевого провода

Этот вариант подключения применяется в коттеджах, частных домах, гаражных помещениях и ремонтных мастерских, где используется мощное электрическое оборудование.

Без заземления

В старых панельных зданиях и дачных постройках применяется электрическая сеть с двумя проводами — фазным и нулевым. В такой сети также можно подключить дифференциальный автомат и обеспечить защиту электрических приборов от перепадов напряжения и замыканий.

Без заземляющего провода возрастает вероятность поражения током

Однако отсутствие заземляющего провода повышает риск поражения людей электрическим током при касании металлических частей, находящихся под напряжением. Схему нельзя назвать безопасной. Установив устройство согласно приведённой схеме, обеспечьте в дальнейшем замену электрической проводки на новую, оснащённую заземляющим контактом.

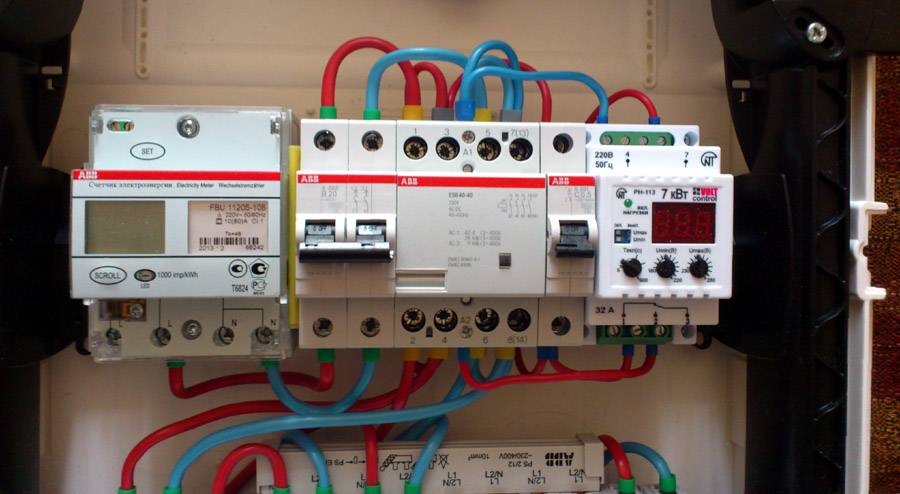

Рекомендации по установке

Определившись со схемой подключения дифференциального автомата, приступайте к мероприятиям по установке. Этапы работы по подключению устройства защиты включают следующие операции:

  1. Визуальный осмотр состояния корпуса. Не допускаются трещины и повреждения, которые могут повлиять на безопасность и нарушить правильную работу устройства.
  2. Отключение электрической энергии в помещении. Проконтролируйте отсутствие напряжение с помощью мультиметра или индикаторной отвёртки.
  3. Установку дифференциального автомата в распределительный щиток. Проверьте надёжность крепления и возможность размещения в щитке необходимых устройств.
  4. Монтаж дополнительных электрических устройств в распределительном щитке. Руководствуйтесь при подключении выбранной электрической схемой.
  5. Подготовку проводов, необходимых для подключения. Используйте провода синего цвета для нулевой цепи, жёлтого — для заземления и любой одинаковый цвет — для фазных цепей.
  6. Зачистку изоляционного покрытия на присоединяемых проводах. Применяйте для удаления изоляции специальный инструмент, обеспечивающий сохранность жил.
  7. Подключение нулевой жилы и фазного провода к входным и выходным разъёмам на корпусе защитного автомата, а также остальных проводов к находящимся в щитке устройствам. Проверьте надёжность фиксации проводов в специальных разъёмах и соответствие монтажа схеме.
  8. Подачу электрического питания и контроль работоспособности дифференциального автомата.

Убедившись в функционировании устройства, закройте распределительный щиток. Теперь можно безопасно эксплуатировать находящиеся в помещении бытовые приборы и электрическое оборудование.

Что выбрать: дифавтомат или УЗО

Выбор варианта установки приборов в электрический щиток в частном доме зависит от того, собирается ли щиток с нуля или выполняется ремонт ранее смонтированной электрической линии.

Сколько УЗО устанавливать? Достаточно одного на квартиру. Если оно уже установлено, то практичнее и дешевле докупить необходимое количество выключателей.

В случае монтажа линии с нуля проще ставить в новый щиток дифавтомат. Он работает как ВДТ и подключенные к нему автоматы.

Основные отличия

Чем отличается узо от дифавтомата:

Место в электрическом щитке. АВДТ – небольшой прибор и занимает мало места.

ВДТ и автоматы занимают больше места, поскольку для их монтажа нужен как минимум один дополнительный модуль.

В любом случае размер щитка должен подбираться в соответствии со всем необходимым оборудованием. Когда какие-то комплектующие не помещаются, щиток нужно заменить.

Стоимость. Поскольку дифавтомат – это сложный прибор, он стоит дороже, чем прибор защитного отключения и комплект автоматов на него.

Сложность монтажа. Для установки устройства защитного отключения и нескольких автоматов нужно выполнить перемычку для подачи фазы и нулевую шину. Выполняется подключение УЗО к однофазной сети с заземлением.

Дифавтомат в щиток монтируется гораздо проще и быстрее – на входные контакты подается ноль и фаза, проводники подключают к выходным контактам.

Поиск неисправности. При возникновении неполадок по утечке в случае комбинированной работы срабатывает УЗО, а при коротком замыкании включаются автоматы. Когда используется АВДТ, то при его срабатывании труднее определить причину – к выключению приводит любая неполадка в системе. В более дорогих моделях дифавтомов предусмотрены индикаторы проблемы.

Принцип работы. Приборы защитного отключения не имеют защиты от перегрузки. Аппарат сгорит, если ток в электрической цепи превысит предельное значение, указанное на лицевой стороне корпуса. Принцип работы УЗО направлен на защиту людей и электропроводки.

Качество и поломки. В случае поломки или окончания срока эксплуатации АВДТ его необходимо будет заменить. При работе ВДТ и выключателей замене подлежит только то устройство, которое вышло из строя или у него закончился гарантийный срок службы.

В настоящее время многие производители выпускают качественное электрооборудование, поэтому и срок службы аппаратов, и их качество сопоставимы и не уступают друг другу.

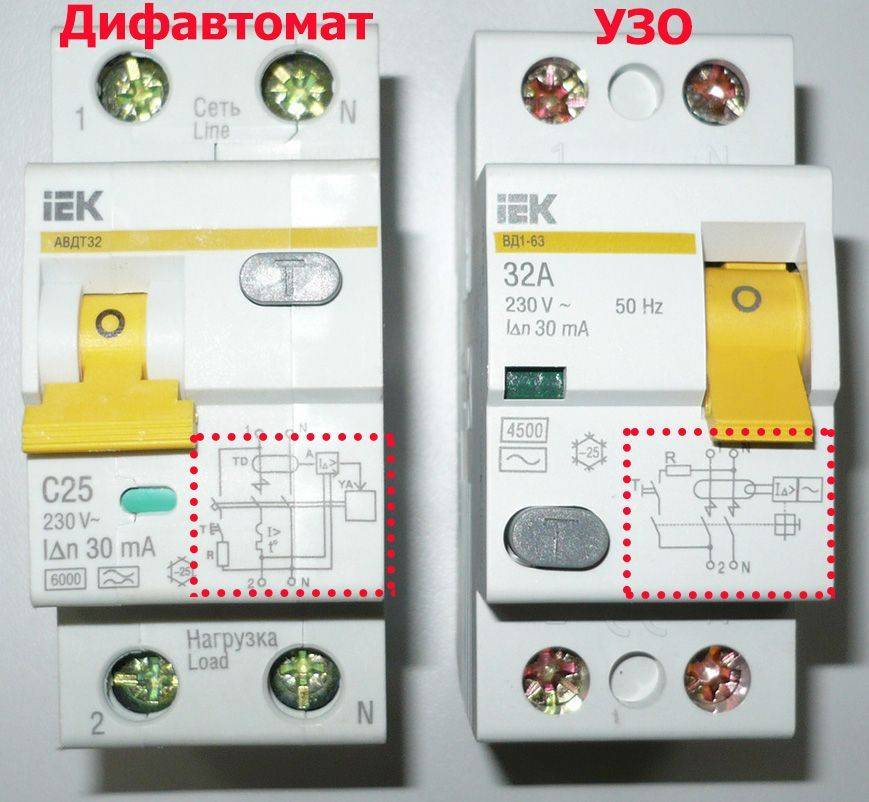

Внешние отличия УЗО от дифавтомата

В чем разница между приборами:

Визуальные отличия. Отличить два прибора можно по соответствующим надписям на корпусе. Обычно там расположена либо аббревиатура, либо его полное наименование. Также можно ориентироваться на кнопку «Тест» — в устройстве защитного отключения ее разместили слева, а в дифавтомате – справа.

Маркировка. На приборах ВДТ указывают величину номинального тока в амперах. Например, «25 А». На устройствах АВДТ показана время-токовая характеристика, обозначается она буквами D, С или В, за которыми идет число. Этот показатель определяет, при каком токе и через сколько времени отключится устройство.

Схема подключения. На приборах защитного отключения показана схема подключения к дифференциальному трансформатору, на дифавтоматах также указывается схема подключения к дифтрансформатору, но через обмотку расцепителя.

Схема подключения УЗО в однофазной сети представлена ниже.

Как правильно подключить УЗО и автомат

В УЗО не предусмотрена защита от короткого замыкания, как и от перегрузки, поэтому чтобы устройство защиты не вышло из строя, перед УЗО нужно ставить автомат с номинальным током ниже номинального тока УЗО на один — два порядка. Правильная схема подключения Узо в квартирном щите. После вводного автомата ВА — 47/50А стоит УЗО ЭКФ 2/63А/30мА

Пример — как подобрать УЗО и автомат – если стоит автомат на 50 А, тогда нужно ставить УЗО на 63 А. Таким образом, мы решили вопрос, что устанавливать, автомат перед УЗО или после. Ответ ясен, автомат ставится перед УЗО, чтобы обезопасить его, вовремя обесточить и сохранить устройство.

Как подключить дифференциальный автомат?

Домашняя электрическая сеть может быть как однофазной с напряжением 220 вольт, так и трехфазной с напряжением 380 вольт. Кроме того, как упоминалось выше автоматический дифференциальный выключатель тока можно установить как на вводе в дом, так и отдельно на каждую группу электрических приборов.

В зависимости от исходных условий и задач схема подключения данного устройства может несколько отличаться от стандартной, да и сам дифавтомат может быть предназначен как для работы в однофазной сети (двухполюсный), так и для работы в трехфазной сети (четырехполюсный).

Подключение дифавтомата в однофазной сети

Наиболее простой способ организации защиты локальной электросети посредством дифференциального автомата – установка одного такого устройства на вводе в дом (квартиру). В этом случае необходимо приобрести достаточно мощное устройство, которое сможет обслуживать всю электрическую сеть и включенные в нее энергопринимающие устройства.

Недостаток такого монтажа защитной автоматики заключается в том, что при ее срабатывании достаточно сложно будет самостоятельно обнаружить неисправность в системе, поскольку она может возникнуть, где угодно.

Более совершенным и более надежным способом защиты домашней электросети при помощи дифавтоматов будет их отдельная установка на каждую группу проводников. При такой компоновке элементов электрической схемы в случае возникновения короткого замыкания либо перегрузки сработает только то защитное устройство, на участке, подключенном посредством которого, произошла нештатная ситуация. Другие устройства в это время продолжат функционировать в своем обычном режиме.

Подключение к однофазной сети на несколько линий

Достоинство такого способа монтажа автоматики заключается в оперативности определения участка, на котором возникла неисправность. Очевидным же недостатком выступают высокие трудовые и финансовые затраты на организацию указанной схемы подключения дифференциальных автоматов враспределительном щитке.

Важно! Заземляющая жила токоведущего кабеля подключается к шинке заземления, минуя всю защитную автоматику. Устаревшая электрическая проводка зачастую лишена заземления. Разумеется, вы можете подключить дифавтомат как к сети без заземления, так и к сети с ним

Однако целесообразно перед его установкой все-таки модернизировать устаревшую электропроводку.Соединение защитных дифавтоматов между собой производится посредством перемычек

Разумеется, вы можете подключить дифавтомат как к сети без заземления, так и к сети с ним. Однако целесообразно перед его установкой все-таки модернизировать устаревшую электропроводку.Соединение защитных дифавтоматов между собой производится посредством перемычек

Устаревшая электрическая проводка зачастую лишена заземления. Разумеется, вы можете подключить дифавтомат как к сети без заземления, так и к сети с ним. Однако целесообразно перед его установкой все-таки модернизировать устаревшую электропроводку.Соединение защитных дифавтоматов между собой производится посредством перемычек.

Подключение дифавтомата в трехфазной сети

Во многих частных домах, а также в некоторых современных жилых комплексах можно встретить систему электропитания от трехфазной сети с напряжением 380 вольт. Реализация подключения дифференциального автоматического выключателя в данном случае мало чем будет отличаться от произведения работ в однофазной сети, за тем простым исключением, что на вход и выход устройства вы будете подсоединять не две, а четыре токоведущих провода.

Схема подключения трехфазных защитных автоматов также может предусматривать установку рассматриваемого устройства как на всю локальную электрическую сеть, так и монтаж отдельных автоматов на ее ветки.

Теперь вы имеете полное представления о том, что такое дифавтомат в электрике, а также в курсе принципа его работы и монтажа в электрическую сеть.

Схемы подключения дифавтоматов

Схема подключения дифференциального автомата зависит от многих условий: количества фаз в сети, наличия заземления или его отсутствия, места монтажа дифавтомата и особенностей помещения, для защиты которого он предназначено. Все эти факторы влияют на выбор схемы подключения устройства, да и к тому же оно само может иметь разную конструкцию — двухполюсную или четырехполюсную, а также различные технические характеристики. Ниже мы рассмотрим наиболее распространенные схемы подключения дифавтомата к электрическим сетям.

  1. Простая схема подключения к однофазной линии с заземлением. Этот вариант предусматривает защиту всей внутренней электропроводки помещения одним вводным дифавтоматом, установленном в распределительном щите после счетчика электроэнергии. Такая схема проста в реализации, но имеет довольно серьезный недостаток. При возникновении аварийной ситуации дифференциальный автомат обесточивает всю проводку полностью. В этом случае найти причину срабатывания защиты значительно труднее, чем при других схемах подключения дифавтоматов.
  2. Надежная схема подключения к однофазной линии с заземлением. Эта схема подключения дифавтомата является усовершенствованным вариантом. В ней реализуется принцип разделения потребителей электроэнергии на группы, где для каждой из них устанавливается отдельный дифференциальный выключатель. Надежность такого подключения безусловно выше, да и определить где возникла утечка тока или перегрузка в сети намного проще, чем при первом варианте. Недостатком такого подключения дифавтомата является повышение материальных затрат на приобретения дополнительных устройств.
  3. Схема подключения дифференциального автомата без заземления. Данная схема подключения дифавтомата используется в старых многоэтажных домах, частных домовладениях и на дачах, где используется двухпроводная сеть без заземляющего проводника. Такое подключение способно защитить электроприборы от перегрузок и КЗ. Отсутствие заземления повышает риск поражения людей электротоком, но дифференциальный автоматический выключатель и в этом случае способен обеспечить безопасность человеку, мгновенно обесточив сеть при возникновении тока утечки через его тело. И все-таки, следует заменить электрическую проводку на новую, с полноценным заземляющим контактом.
  4. Селективная схема подключения дифавтомата для однофазной сети. Надежную защиту бытовой техники и человека в однофазной сети можно обеспечить используя селективный дифавтомат (имеет маркировку S) в комплексе с обычными устройствами. Селективная схема предназначена для подключения нескольких потребителей. В случае аварийной ситуации связка дифавтоматов отключит от сети только то помещение, где произошла перегрузка или утечка тока. Для других потребителей электроэнергии отключения от сети не произойдет.
  5. Схема подключения для трехфазной сети с нейтральным проводником. Для реализации этой схемы следует использовать трехфазный дифференциальный автоматический выключатель. Сама схема подключения мало чем отличается от предыдущих если не учитывать то, что на входе и выходе из устройства будут применены по четыре токоведущих жилы. Такой вариант подключения дифавтомата чаще всего используется в коттеджах, гаражах и мастерских, где используется мощная техника и оборудование.

Любая схема с дифференциальным автоматическим выключателем — это отличная защита от КЗ и перегрузок для бытовых электроприборов и самой линии подачи электроэнергии, а также человека от поражения электротоком. Оптимально подобранная схема подключения способна выполнить все свои функции, конечно, если правильно выполнить монтаж дифавтомата.

Схемы подключения и их особенности

Чтобы срабатывания происходили верно, необходимо разобраться, как правильно подключить дифференциальный автомат. Для этого нужно выполнять ряд условий и использовать правильную схему для подключения. Перед проведением электромонтажных работ необходимо провести предварительную подготовку.

Стандартная бытовая сеть в доме или в небольшом офисе бывает разных видов:

  • однофазная с напряжением 220В,
  • трёхфазная с напряжением 380 В,
  • с заземлением или без него.

Автоматический дифференциальный выключатель устанавливается только в определённом месте – на входе в квартиру в специальном электрощите. Внутри помещения при необходимости установка осуществляется на каждую группу проводов. Видоизменённые схемы обычно используются в тех случаях, если используется много мощного оборудования или присутствует большое количество потребителей тока. В зависимости от этого сам дифавтомат также будет отличаться по своим конструктивным особенностям (двухполосный или четырёхполосный).

Наиболее простой и распространённый вариант – это установка вводного дифавтомата, который потом на протяжении многих лет обслуживает всю домашнюю проводку. Главное требование в этом случае – надёжное и долговечное электротехническое устройство, рассчитанное на большую нагрузку. Со временем потребление тока обычно только растёт, поэтому могут возникать те или иные проблемы.

Существенный недостаток при таком подключении – это отсутствие возможности найти проблемную зону или частично отключить электроснабжение. В связи с этим следует заранее оценить примерную мощность всех потребителей, а также рассмотреть различные варианты эксплуатации.

Понятие дифференциального автомата

Дифференциальный автомат – это комбинированный электрический аппарат, предназначенный для работы в сетях низкого напряжения и совмещающий в себе функции устройства защитного отключения (УЗО) и автоматического выключателя.

Назначение дифференциального автомата

Дифавтомат, называемый также автоматическим выключателем дифференциального тока (АВДТ), служит для защиты участка электроцепи, подключенного посредством данного автомата к питающей сети, от выхода из строя в случае возникновения в данной сети повышенных токов, возникающих при перегрузках и коротких замыканиях. Данная функция идентичная назначению автоматического выключателя.

Кроме того, дифференциальный автомат может предотвратить возгорания и травмы людей и животных (возможно, со смертельным исходом), возникающие по причине утечки электрического тока через повреждения в изоляционном слое проводника либо неисправное энергопринимающее устройство, что совпадает с функционалом УЗО.

Важно! Основное преимущество дифференциального автомата перед этими двумя устройствами в совокупности – его компактность. Особенно это актуально при необходимости установки в распределительном щитке целого ряда защитных автоматов

Дифференциальный автомат

Дифференциальные автоматические выключатели широко применяются для защиты электрических систем как в быту, так и в офисных и производственных помещениях. Они ничем не уступают по своим характеристикам аналогичным УЗО и автоматическим выключателям, следовательно, не имеет каких-либо особенных ограничений в плане сферы применения. Дифавтоматы возможно устанавливать как на вводе в здание, так и на ответвительных кабельных трассах для обеспечения пожарной безопасности, а также безопасности людей и иных живых организмов.

Устройство дифференциального автомата

Основными рабочими элементами конструкции дифавтомата являются:

  • дифференциальный трансформатор;
  • электромагнитный расцепитель;
  • тепловой расцепитель.

Трансформатор, входящий в состав дифференциального автоматического выключателя, имеет несколько обмоток, количество которых напрямую зависит от числа полюсов устройства. Он предназначен для сравнения токов нагрузки проводников.

В случае их несимметричности на выходе из вторичной обмотки рассматриваемого трансформатора внутри дифференциальногоустройства возникает ток утечки, поступающий на пусковой элемент, который немедленно производит размыкание силовых контактов автомата дифференциального тока.

Электромагнитный расцепитель – это специализированный магнит с сердечником, оказывающий воздействие на отключающий механизм. Срабатывает указанный магнит в случае достижения током нагрузки порога срабатывания (в частности, при коротком замыкании). Электромагнитный расцепитель срабатывает практически мгновенно – за доли секунды.

Тепловой расцепитель предназначен для защиты электрической сети от токовых перегрузок. Конструктивно тепловой расцепитель – это биметаллическая пластина, отличающаяся эффективностью действия именно в подобных режимах. Механизм расцепления при этом срабатывает посредством изгиба пластины как следствия прохождения через нее повышенных токов. Срабатывания теплового расцепителя происходит не мгновенно, а с выдержкой некоторого времени, причем время его срабатывания напрямую зависит от величины тока нагрузки, проходящего через дифавтомат, а также от температуры окружающей среды.

Монтаж

Один раз в месяц рекомендуется осуществлять проверку дифференциального автомата на работоспособность. Для этого в его устройстве предусмотрена кнопка «test», подключаемая последовательно с сопротивлением. При ее нажатии осуществляется подача напряжения на специальный контакт. Если дифавтомат исправен, то в этом случае он должен отключиться.

Важно! Если ваше устройство успешно прошло подобный тест, то вы можете быть уверены только в том, что целостность цепи не нарушена. Но это не дает вам гарантии, что ток утечки отключения и скорость срабатывания дифференциального автомата соответствуют должным требованиям

Помимо прочего, выключатель дифференциального тока может успешно проходить «test»-проверку, но при этом он проигнорирует реальную утечку электроэнергии по причине неверной установки его в сеть.

Производители дифференциальных автоматов

Помимо понятия о том, что это такое, диф автомат, необходимо иметь элементраные знания о фирмах-производителях данных устройств, самыми популярными среди которых на мировом рынке являются ABB, LeGrand, Schneider Electric и Siemens. Среди отечественных производителей можно выделить КЭАЗ, IEK и DEK raft.

УЗО и дифференциальный АВ: какой из этих приборов выбрать?

Итак, чем отличается УЗО от дифавтомата, мы разобрались. Теперь перейдем к вопросу, который часто задают на форумах: «А что лучше – УЗО или же диф?» Действительно, учитывая то, что АВДТ представляет собой два устройства в комплексе, обеспечивает надежную защиту сети от утечек, перегрузок и сверхтоков КЗ, при этом не нуждаясь в дополнительных устройствах, можно прийти к выводу, что в любом случае нужно ставить дифавтомат. Но это не совсем так. Разберемся с этим подробнее.

Что касается цены, то АВДТ стоит дороже, чем устройство защитного отключения. Однако суммарная стоимость УЗО и АВ выше, чем у дифференциального автоматического выключателя. В этом плане покупка последнего выгоднее.

По надежности срабатывания эти приборы одинаковы. Отличаться могут лишь устройства разных производителей. Аппараты российского производства нельзя назвать плохими, но все же они уступают большинству зарубежных аналогов по времени срабатывания, да и качество материала, из которого изготовлена корпусная часть отечественных изделий, похуже. Естественно, что цена импортных приборов выше, чем у тех, которые произведены в России.

Теперь поговорим о недостатках, свойственных АВДТ как комбинированному прибору. Если УЗО и защитный автомат установлены по отдельности, то в случае неполадок в цепи срабатывает одно из них: при утечке – ВД, а при перегрузке или же возникновении короткого замыкания – АВ. Это значительно облегчает поиск и устранение неисправности. Если же сработал дифавтомат, то придется потратить немало времени, чтобы выяснить причину его отключения. Правда, с учетом этой особенности некоторые современные модели АВДТ комплектуются индикаторами срабатывания, позволяющими установить, из-за чего произошло отключение устройства.

Еще одна возможная неприятность – поломка. Ломаться может любая техника, защитные аппараты – не исключение. Если выйдет из строя одно из устройств в цепочке УЗО-АВ, его замена обойдется дешевле, чем установка нового дифавтомата. При этом прийти в негодность может одна из частей АВДТ, а менять придется весь прибор. Поэтому, выбирая между этими устройствами, нужно учитывать стабильность сети и риск возможных неполадок.

Что касается удобства монтажа, то АВДТ в этом плане предпочтительнее – установить его в распределительном щите проще и быстрее, чем два аппарата.

Возможные ошибки при подключении УЗО и дифавтоматов на видео:

Выбираем характеристику расцепления автомата: «B» или «C»

Самые популярные модели дифов обладают следующими характеристиками расцепления: «B» — самый популярный вариант. Характеризуется минимальной задержкой срабатывания. Подходит для бытового применения в домах со старой проводкой. Не рекомендуется для сетей питающих оборудование с высокими пусковыми токами (стиральные машины, насосы, холодильники, бетономешалки и прочее). Кратковременные превышения нагрузки провоцируют т. н. ложное срабатывание. Мгновенно срабатывает при токах, равным 3-5 номинальным; «С» — универсальный вариант, хорошее решение для частных домов. Отличается большей задержкой перед срабатыванием, поэтому не реагирует на высокие пусковые токи. Рекомендуется подбирать для сетей с большим накоплением мощного электрооборудования, работающем на электромоторах. Мгновенно срабатывает при нагрузке, превышающей номинальную в 5-10 раз.

Для соблюдения селективности на вводе целесообразно устанавливать «С», а на розеточных линиях и освещении — «В», чтобы при коротких замыканиях вводный диф не срабатывал раньше групповых.

Источник

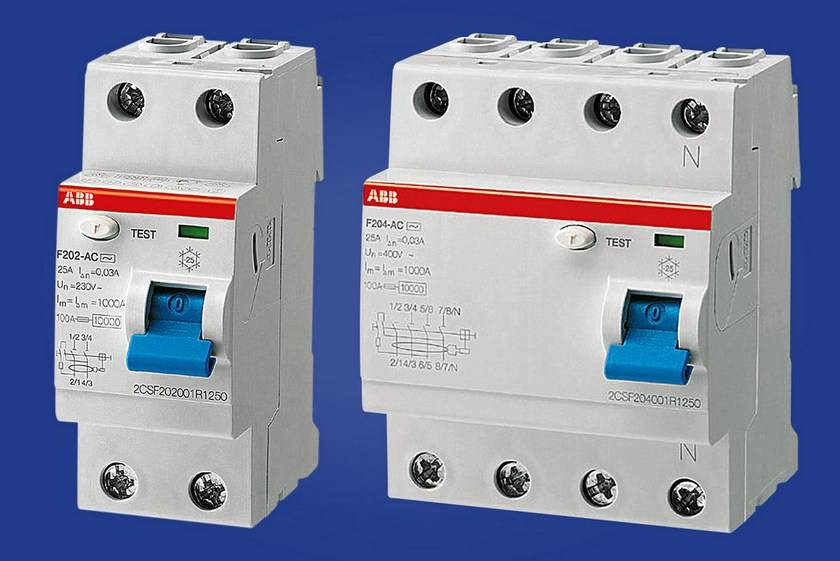

Применение УЗО

Устройство защитного отключения используется для осуществления коммутации в сети, питающей группы потребителей при протекании токов, действующих в нормальных условиях эксплуатации.

Возникновение тока утечки объясняется наличием некоторого сопротивления изоляции проводки и электропотребителей. Поскольку это сопротивление не может быть бесконечно большим, то через него всегда будет протекать так называемый нормальный ток утечки, величина которого должна находиться в определенных допустимых пределах.

Для того чтобы лучше представлять себе, от каких нежелательных процессов, происходящих в электросети, защищает дифавтомат или УЗО, рассмотрим следующие схемы.

На первой из них изображен случай поражения человека электрическим током, которое происходит в результате прикосновения к незаземленному корпусу электроприбора с нарушенной изоляцией. В этой схеме имеется автоматический выключатель, разъединяющий свои контакты в случае возникновения тока перегрузки или короткого замыкания, но такая защита не срабатывает при замыкании фазы на землю.

На втором рисунке показан путь протекания тока утечки при нарушении изоляции заземленного корпуса электроприбора. Поскольку сопротивление кожи человека значительно выше, чем сопротивление контура заземления, то в этом случае поражения током не происходит. Однако металлические части корпуса имеют определенный потенциал относительно земли.

Опасность возникновения подобной ситуации кроется в том, что при использовании обычных автоматических выключателей, в случае значительного уменьшения сопротивления изоляции электроприборов не происходит автоматического отключения потребителя от сети.

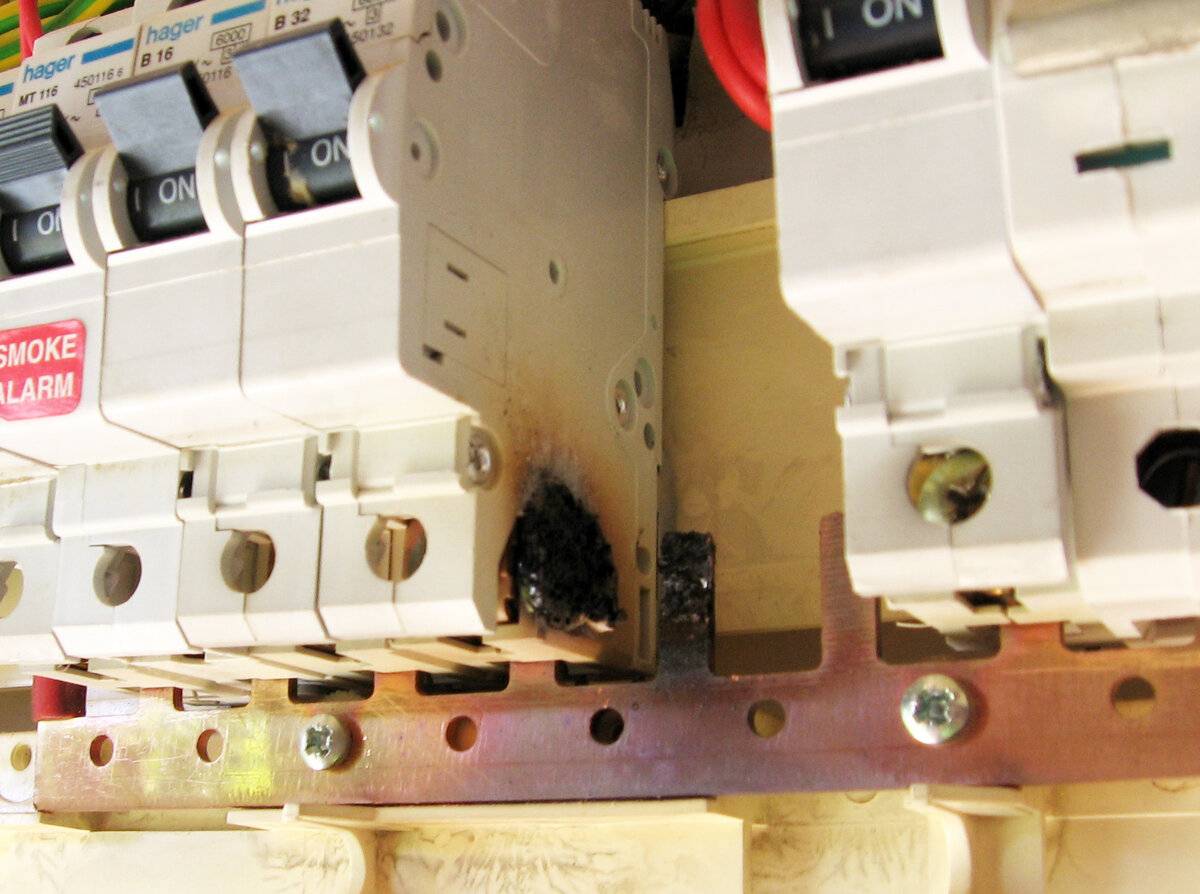

Протекание тока утечки вызывает нагрев мест присоединения заземления к корпусу, что увеличивает их сопротивление. В свою очередь, влажность воздуха, состояние кожных покровов человека, материал обуви и пола в помещении, а также множество дополнительных факторов влияют на значение сопротивления контура корпус – человек – земля. Если учесть особенности эксплуатации электроприборов в местах с повышенной влажностью (кухня или ванная комната), то опасность удара током сохраняется достаточно высокой.

Кроме того, протекание тока через нарушенную изоляцию вызывает ее нагрев и еще большее разрушение. В определенных случаях это может вызвать пожар.

Номинальные величины токов утечки, на которые рассчитаны большинство современных устройств защитного отключения, составляют 30 и 100 мА. Возрастание дифференциальных токов может быть вызвано различными причинами, самой распространенной из которых является ухудшение изоляции между заземленным корпусом электроприбора и фазным проводом электрической сети. Большие токи утечки появляются в тех случаях, когда при монтаже электропроводки были допущены нарушения, связанные с неправильным подключением нулевого и заземляющего проводов.

На третьей схеме представлена электрическая цепь, в которой, кроме автоматического выключателя, используется УЗО. В случае возникновения тока утечки, значение которого превышает номинальное, автоматика разрывает цепь.

Если использовать подобную защиту в электрических сетях, потребители которых не имеют заземления, то для ее срабатывания необходимо возникновение замкнутой цепи между металлическим корпусом прибора и землей. Как правило, такая цепь замыкается, если к корпусу электроустановки прикасается человек.

Таким образом, применение УЗО позволяет разомкнуть электрическую цепь в следующих случаях:

  1. Если человек прикасается к незаземленному корпусу электроустановки, который оказался под напряжением вследствие повреждения изоляции.
  2. При возникновении тока утечки через заземляющий контур из-за нарушения изоляции токоведущих частей, при этом значение такого тока должно превышать допустимое.
  3. В случае ошибочного подключения нулевого и заземляющего проводов в электроустановке.
  4. При обрыве нулевого провода.
