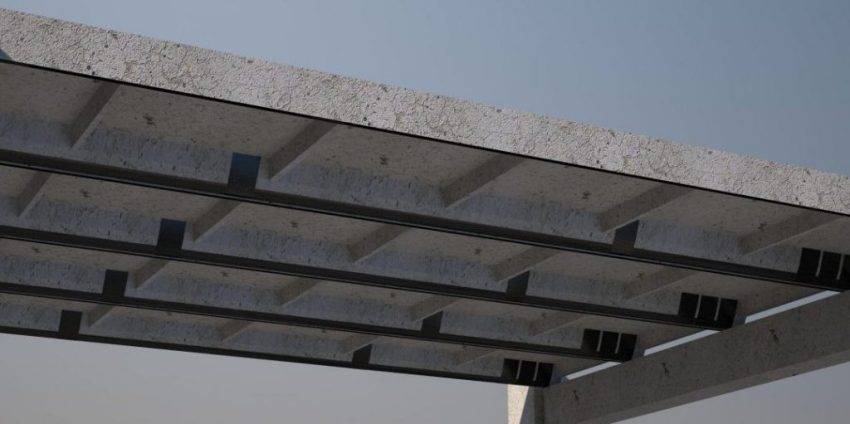

Перекрытия по балкам из металла
Главное преимущество металлических балок в сравнении с деревянными – это более длительный срок эксплуатации и высокая прочность. Кроме того, такие балки обладают меньшей толщиной, за счет чего проводится экономия пространства. Тем не менее, такие перекрытия строятся нечасто.
При заполнении проемов между балками применяются вставки из легкого бетона, а также:
- Деревянный накат;
- Деревянные щиты;
- Железобетонные плиты.
Масса одного квадратного метра перекрытия нередко превышает 400 килограмм.
Другими преимуществами металлических балок стали:
- Возможность перекрытия больших пролетов (от 4 до 6 метров и даже больше);
- Негорючесть металлической балки, а также ее устойчивость к биологическим воздействиям.
Тем не менее, перекрытия по металлическим балкам имеют определенные недостатки:
- При условии высокой влажности на них образуются коррозионные налеты;
- Низкие теплоизоляционные и шумопоглощающие качества.
Для того, чтобы избавиться от второго недостатка, концы балок из металла обволакивают войлоком. Основным несущим элементом в перекрытиях является прокатный профиль:
- Швеллер;
- Двутавр;
- Уголки.
Между балками проводят укладку сборных пустотелых плит из железобетона. Их толщина составляет 9 см. на плиты наносят слой шлака и железобетонной стяжки толщиной от 8 до 10 см. Расход стали достаточно высокий и составляет от 25 до 30 килограмм на метр квадратный. Все зависит от марки стали, из которой изготовлены балки.
Перекрытия из железобетонных балок
Такие перекрытия монтируются на пролетах от трех до 7,5 метров. Однако здесь не обойтись без специальной подъемной техники. Вес балок составляет от 175 до 400 килограмм.
Преимуществом использования железобетонных балок является возможность перекрывать большие пролеты. Ну а необходимость применения грузоподъемного оборудования является значительным недостатком.
Железобетонные балки укладываются на расстоянии 600-1000 мм. Заполнение межбалочного пространства устраивают в виде легкобетонных плит или пустотелых легкобетонных блоков (при дощатых полах или паркетных используют плиты, а при полах из линолеума или паркету по бетонному основанию — пустотелые блоки).
Швы между балками и плитами заполняют цементным раствором и затирают. Чердачные перекрытия обязательно утепляют, междуэтажные — звукоизолируют, цокольные перекрытия также утепляют.
Сборные плиты перекрытия – плюсы и минусы
Они привлекают застройщиков множеством достоинств:
- приемлемой ценой. Затраты на сооружение сборной конструкции значительно меньше по сравнению с монолитным вариантом;
- возможностью ускоренного монтажа. С помощью грузоподъемного оборудования можно быстро установить панели на несущие стены;
- долговечностью. Прочная конструкция из армированного бетона сохраняет целостность на протяжении длительного периода эксплуатации;
- надежностью. Железобетон способен сохранять целостность под воздействием значительных нагрузок;
- повышенной монтажной готовностью. Изделия готовы к монтажу, который может осуществляться независимо от погодных условий;
- шумоизоляционными свойствами. Материал эффективно поглощается внешние шумы, обеспечивая комфорт в помещении;
- пожаробезопасностью. Железобетон обладает стойкостью к воздействию повышенной температуры и открытого огня.
Имеются также и слабые стороны:
- необходимость использования грузоподъемного оборудования;
- наличие пространства между панелями, которое необходимо герметизировать;
- недостаточная жесткость по сравнению с монолитной конструкцией.
Выбирая сборные плиты перекрытия для решения поставленных задач, тщательно проанализируйте их преимущества и взвесьте недостатки.
Железобетонным изделиям отводится особое место в строительном мире
Маркировка
Для упрощения выбора оптимального для определённых задач варианта изготовления плит перекрытия, производителями используется единая стандартизированная маркировка. В целях упрощения понимания расшифровки предлагаем пример плиты ПК 57-10-8 АтV-1.
- ПК – в данном случае речь идёт о многопустотной плите с круглыми отверстиями, что означает соотношение диаметра пустот к толщине изделия равное 159/220 мм;
- 57 – отображает длину (измерение осуществляется в дециметрах);
- 10 – означает ширину (измерение в дециметрах);
- 8 – параметр обозначает соответствие изделие расчётной нагрузке 800 кг/см2;
- АтV-1 – здесь подразумевается применение предварительно напряжённой арматуры определённого класса при создании армирующей обрешётки.
У ребристых плит маркировка имеет вид ПГ, ПР, ПРТ и др. Например:ПРТм-12 — здесь ПРТм — серия, а 12 — типоразмер.
Она упрощена и не отображает данных о настоящих размерах, их можно найти в справочниках
У сплошных изделий маркировка может начинаться с букв П, ПТС и др. К примеру: Маркировка 4П 30.66-6л расшифровывается так:
4П — тип, 30 — длина в дециметрах, 66 — ширина в дц, 6 — нагрузка, л — лёгкий (качество бетона).
Также производители могут сопровождать свои изделия и дополнительной информацией – тип бетона (Л – лёгкий, С – силикатный), наличие внутри пустотных каналов уплотняющих вставок (а), а индекс 1 будет говорить о пустотах, закрытых с торцов.
Что собой представляют ребристые плиты, их основные характеристики

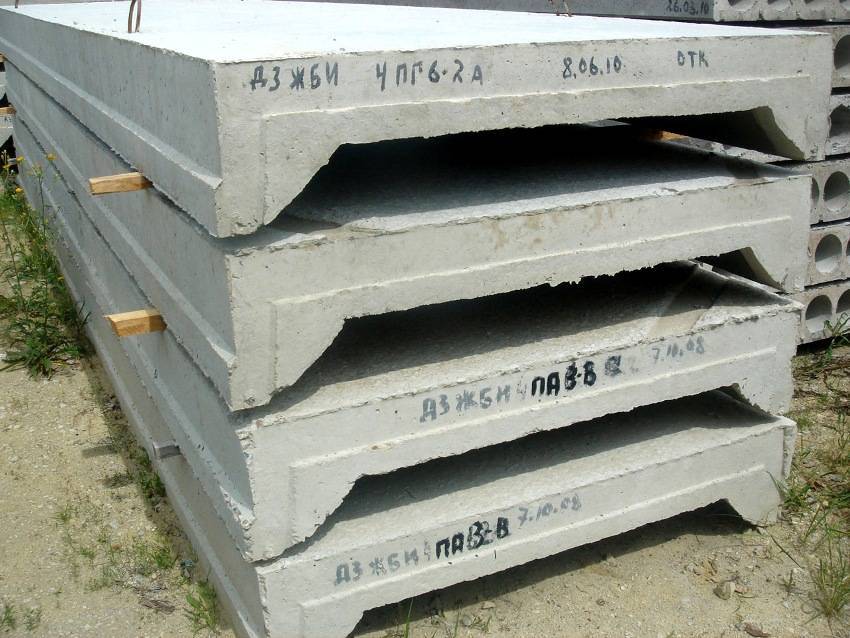

Ребристые плиты перекрытия еще называются П-образными. Своё название они получили благодаря параллельно расположенным двум рёбрам жёсткости, расстояние между которыми в основном составляет 600 мм. Дополнительная жёсткость продукции обеспечивается вследствие армирования, которое позволяет снизить расход бетона и при этом сохранить прочность, влияющую на устойчивость конструкции к изгибу. Эксплуатационные характеристики изделий повышаются благодаря наличию нескольких поперечно расположенных рёбер. Производятся плиты из бетона марки В15 или В20. С учётом внешних особенностей панели делятся на 2 типа:
- Плиты, которые отличаются отсутствием проёма в полке, маркируются буквами ПГ.
- Блоки, в которых имеется врезанный проем, характеризуются маркировкой ПВ. Главное преимущество использования ребристых плит этой марки – возможность проведения воздуховода или создание вентиляционной шахты.
Основными сферами использования ребристых плит являются чердачные помещения, гаражные покрытия или подвальные сооружения
Из-за особого внешнего вида и специфических характеристик П-образные плиты перекрытия чаще применяются при строительстве нежилых конструкций, таких как гаражи или склады. При возведении жилых зданий использовать такого рода плиты для создания межэтажного пространства нецелесообразно, потому как они не имеют такой ровной поверхности, как другие варианты перекрытия. Неровный потолок будет выглядеть некрасиво, эстетично обшить его будет непросто, а также возникнут сложности с прокладкой коммуникаций.
Основная отличительная особенность ребристых панелей по сравнению с другими видами перекрытия – высота. Толщина бетонной плиты П-образной формы обычно находится в пределах 30-40 см. Более тонкие варианты используются для возведения мелких зданий и для отделения чердака от помещения. Плиты толщиной 40 см часто можно встретить на строительных площадках объектов промышленного назначения.
Размеры ребристых плит перекрытия отличаются друг от друга также и по ширине: значение этого параметра находится в пределах 1,5-3 м, причём каждый вид имеет свои преимущества. Так, строительство с использованием трёхметровых панелей будет проходить быстрее ввиду большей ширины, что позволит сократить не только временные, но и трудовые затраты. Если же применять более узкие полутораметровые плиты, постройка выйдет прочнее.
Одним из недостатков ребристых элементов перекрытия является невозможность их использования при строительстве жилых объектов
Другие характеристики ребристых ЖБ плит перекрытия: размеры и иные параметры
По сравнению с размерами плит ПК, перекрытия из ребристых панелей значительно превосходят их по длине. В основном на производствах встречаются изделия, длина которых составляет 6 или 12 м. Для индивидуального изготовления доступны также варианты панелей 18-метровой длины
Как и в других случаях, от размера плит зависит и их масса, что особенно важно учитывать при транспортировке изделий и при создании плана монтажа. Плита перекрытия для дома размером 12 м может весить от 4 до 7 тонн, хотя средним значением считается масса 1,5-3 тонны. При желании можно заказать плиты из более лёгкого бетона, что отразится на весе изделия. Все П-образные конструкции для удобства оснащаются монтажными петлями
Все П-образные конструкции для удобства оснащаются монтажными петлями.
При покупке нужно обращать внимание на присутствие отверстий, предназначенных для прокладки коммуникаций, а также на марку бетона, используемого в производстве. Все эти характеристики в итоге и влияют на несущую способность постройки. По ГОСТу максимальная нагрузка на плиты перекрытия ребристого типа составляет 180-830 кг/м²
По ГОСТу максимальная нагрузка на плиты перекрытия ребристого типа составляет 180-830 кг/м²
Что касается цены, то ребристые плиты, по сравнению с плитами ПК, немного дешевле, а также по весу они легче многопустотных перекрытий. Главная причина, по которой их приобретают реже других вариантов, – высокая проводимость холода.
Ребристые элементы перекрытия производятся с ребрами как в одном направлении, так и в двух
Толщина плиты перекрытия на верхней полке не превышает 5 см. Это значит, что даже при небольшой минусовой температуре тонкая полка за короткое время пропустит холод внутрь здания. По этой причине ребристые перекрытия нуждаются в дополнительном утеплении, что влечёт за собой лишние временные и финансовые затраты. В таблице указано, какие бывают размеры плит перекрытия:
| Размеры (длина, ширина), мм | Толщина, мм | Вес, кг |
| 1170х390 | 90 | 65 |
| 1370х390 | 76 | |
| 1570х390 | 87 | |
| 1770х390 | 100 | |
| 2370х390 | 120 | 154 |
| 2570х390 | 167 | |
| 2970х390 | 150 | 197 |
| 3170х390 | 206 | |
| 3370х390 | 227 | |
| 3570х390 | 240 |
Достоинства и преимущества
Железобетонные пустотные плиты перекрытий пришли на смену конструкциям сплошного типа, которые изготавливались по месту строительных работ и заливались при возведении зданий и сооружений. Наряду с высокой прочностью сплошные плиты имеют ряд недостатков, среди которых большая масса.
Конструкция плит марки ПК предусматривает наличие внутренних пустот, которые облегчают вес изделия, сохраняя высокую прочность и надежность. В зависимости от сечения различают плитные изделия с круглыми, овальными и полукруглыми пустотами.
При этом пустотные панели перекрытий обладают рядом достоинств, благодаря которым они заслужили высокую популярность. Среди них:
- сниженная масса конструкции перекрытия, которая позволяет существенно сократить нагрузку на фундамент и его строительство, понизив требования к основанию в области его массивности и несущих способностей;
- высокая скорость монтажа зданий и сооружений. Готовые изделия представляют собой блоки, изготовленные в заводских условиях, которые доставляются на стройплощадку для проведения сборочных строительных работ. В отличие от строительства зданий с монолитными перекрытиями, возведение строений с применением пустотных плит перекрытий может осуществляться в любое время года;
- повышенный набор эксплуатационных характеристик в области шумоизоляционных свойств пустотелых плит, их низкой теплопроводности;
- высокая надежность и прочность конструкции панелей обеспечивается за счет арматурного каркаса, который гарантирует длительную и безаварийную эксплуатацию изделий в течение всего срока службы;
- использование пустотелых опалубочных плит перекрытий является экономически выгодным и эффективным приемом, позволяющим снизить сметные затраты на строительство целого ряда объектов, зданий и сооружений без ущерба прочности, надежности и долговечности;
- конструкция плит с наличием внутренних пустот позволяет использовать их для утепления и прокладки электропроводки, прочих видов коммуникаций;
- высокий ассортимент марок плит позволяет применять их для сооружения унифицированных объектов, а также использовать изделия при строительстве зданий по индивидуальным проектам;
- изделия отличаются доступными ценами. Экономичность в ходе изготовления позволяет снизить благодаря наличию пустот объемы используемого бетона, что позитивно отражается на политике ценообразования;
- высокая устойчивость железобетона к огню. Пожаробезопасность изделий позволяет успешно строить на основе типовых плит перекрытия объекты социальной, городской и промышленной инфраструктуры, жилого фонда. Изделия не прогорают и препятствуют распространению огня.
Конструкция плит в зависимости от марки предполагает наличие двух, трех или четырех сторон опоры, позволяя использовать их при сооружении зданий и сооружений с различной конфигурацией архитектуры и современного дизайна.
Чем отличаются плиты ПК от ПБ
| ПК (Круглопустотные) | ПБ (Безопалубочные) |
| По технологии изготовления | |
В опалубку устанавливается арматура и кессоны (круглые полые емкости). Бетон укладывается в металлическую опалубку фиксированной длины и ширины (например, 6,0 х 1,2 х 0,22)  | Натягивается арматура. Формующая машина уплотняет, придает форму и укладывает бетон определенной ширины (например, 1,2м) и большой длины (не менее 10 метров). После твердения нарезается на нужную длину  |
 |  |
| По толщине | |
| По ГОСТ оба вида должны быть 220 мм | |
| По длине | |
| Длина зависит от длины опалубки | Любой необходимой длины |
| По ширине | |
| Ширина зависит от ширины опалубки, но т.к. ширина кузова бортового автомобиля 2,4м широкие плиты изготавливают крайне редко | Ширина зависит от ширины формующей оснастки (в основном 1,0 м; 1,2 м; 1,5 м) |
| Особенности | |
| Плиты ПК нельзя резать, т.к. армирование не одинаково в разных поперечных сечениях | Так как количество арматуры в любом поперечном сечении одинаково – эти плиты можно резать |
| По форме пустот | |
| После твердения из плиты вынимаются формирующие пустоты кессоны. Они круглые диаметром 140мм или 159мм. |   Варианты формующей оснастки, придающей форму пустотам. |
Отличительные особенности плит ПК и ПБ
Таблица 1. Сравнительный обзор отличий железобетонных плит перекрытия серий ПБ и ПК
Отличительные особенности | Серия железобетонных изделий | |
ПБ | ПК | |
Технология изготовления | Безопалубочное формование | Опалубочное формование |
Максимальная длина | 10,8 м | 7,2 м |
Несущая способность | Выпускаются плиты с предельной нагрузкой от 300 до 1600 кг/м2. | Стандартная – 800 кг/м2, реже в продаже встречаются изделия с предельной нагрузкой до 1250 кг/м2. |
Состояние поверхности | Изделия отличаются идеально гладкой поверхностью с минимальным количеством сколов, что минимизирует стоимость последующих отделочных работ. | Формование выполняется в металлических опалубках, поэтому качество поверхность на порядок ниже по сравнению с ПБ. |
Армирование | Все плиты армируются предварительно напряженной арматурой. | В изделия длиной до 4,2 м закладывается обычная арматурная сетка. В конструкции плиты длиной более 4,2 м, нижнее армирование выполняется предварительно напряженной арматурой. |
Марка используемого бетона | М400-М500 | От М200 до М400 |
Резка | Самостоятельно резать изделия не рекомендуется. Резку лучше выполнять в заводских условиях. | Самостоятельно резать изделия не рекомендуется. Резку лучше выполнять в заводских условиях. |

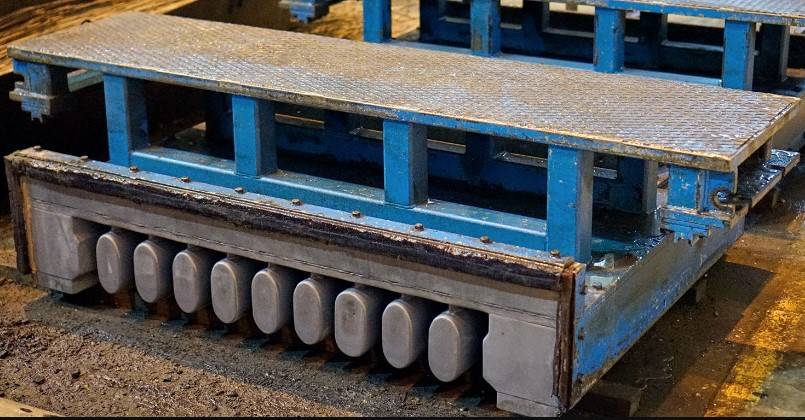

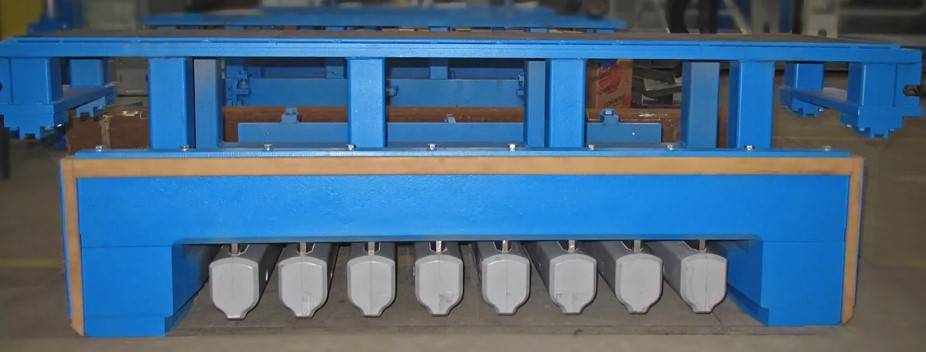

Процесс производства плит по опалубочной технологии показан в следующем видео:

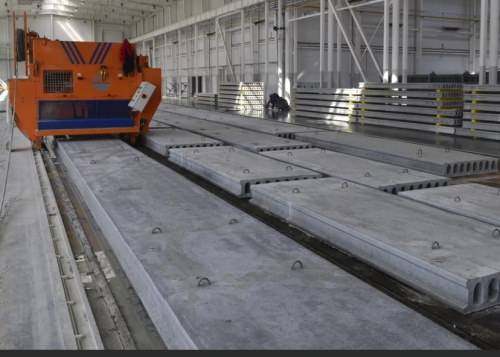

Техника изготовления плит с применением безопалубочного метода непрерывного формования рассмотрена в следующем видеоматериале:
Основные виды плит перекрытия, их технические характеристики и размеры
Существует множество видов и типоразмеров перекрытий. Каждый имеет свои отличительные особенности и маркировку.
Устройство и маркировка пустотных (многопустотных) плит перекрытия
Пустотные плиты подойдут для возведения перекрытий жилых домов и строений. Полая структура позволяет снизить вес, при сохранении прочности.
Наличие пустот способствует уменьшению веса
Кроме того, пустоты способствуют сохранению тепла и повышению изоляционных характеристик.
Технические характеристики пустотных плит перекрытия по ГОСТ 9561–91
ГОСТ 9561 91 распространяется на пустотные плиты перекрытия, изготавливаемые из тяжёлых, лёгких и плотных силикатных бетонов.
Особая технология изготовления гарантирует высокие прочностные характеристики
Для того, чтобы правильно читать маркировку, запомните некоторые особенности. Обычно маркировка содержит три группы буквенно-цифровых значений, разделяемые символами.
- на первом месте обычно указывается тип панели, её длина и ширина в дециметрах;
- второй код – обычно буквенный. Кодировка говорит об используемом материале. Если изделие предварительно напряжено, дополнительно указывается класс стали и, при необходимости, вид бетона (С – силикатный, Л — лёгкий);
- третий код – дополнительные данные, которые могут быть важны при эксплуатации в определённых условиях: при перегреве, повышенной влажности, морозах.
Стандартные размеры по ГОСТу плит перекрытия (ПК)
Согласно ГОСТу размеры перекрытий строго стандартизированы. Диаметр пустот может составлять от 140 – 203 мм. Нормируются также следующие габариты:
- длина, которая может составлять 1,68–12 м,
- ширина, изменяемая в пределах 0,98–1,48 м;
- толщина, которая зависит от модификации панелей.
Устройство и маркировка ППС – нарезных железобетонных плит
Стендовые теплоизоляционные плиты относятся к более современным моделям. Используются для устройства межэтажных конструкций у объектов различного назначения. Маркируются компаниями по-разному: ППС либо ПБ.
Высокие прочностные характеристики – гарантия длительного срока службы
Технические характеристики
Такие плиты считаются более универсальными. Стендовые модели могут быть установлены как в вертикальном, так и в горизонтальном положении. В формовке плит используются замесы на основе бетона М400 – М550 с классом морозостойкости F 50 и водопроницаемостью W 2.
Для повышения класса прочности используется напряженная арматура из термопрочной стали ВР-2

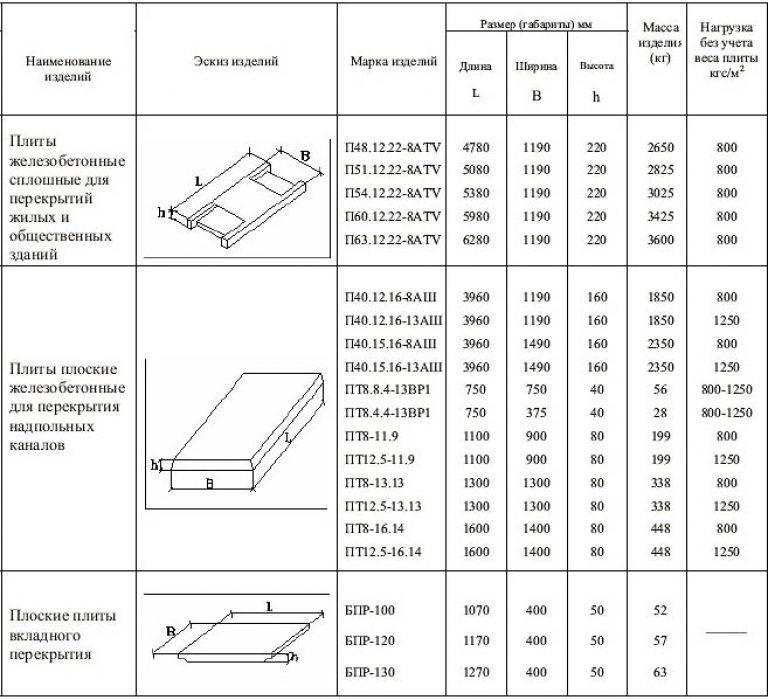

Таблица размеров плит перекрытия, изготавливаемых по ГОСТу
Размеры изделия строго регламентируются требованиями ГОСТа и строительными нормами. При выборе перекрытий рассчитывается нагрузка под конкретный проект.
Обычно все данные можно уточнить у поставщика, на первом этапе поможет таблица размеров плит и перекрытий по ГОСТу
Устройство и маркировка ребристых плит
Существуют модификации плит в зависимости от функций. Для установки перекрытий многоэтажных строений используются плиты, как с продольными, так и с поперечными рёбрами жесткости.
Чаще всего эти перекрытия устанавливают на промышленных объектах и чердаках внушительных по площади комплексов
Главное условие, выдвигаемое при монтажных работах, – соблюдение шага несущей стены, который по максимуму может составлять 6 м.
Технические характеристики и маркировка

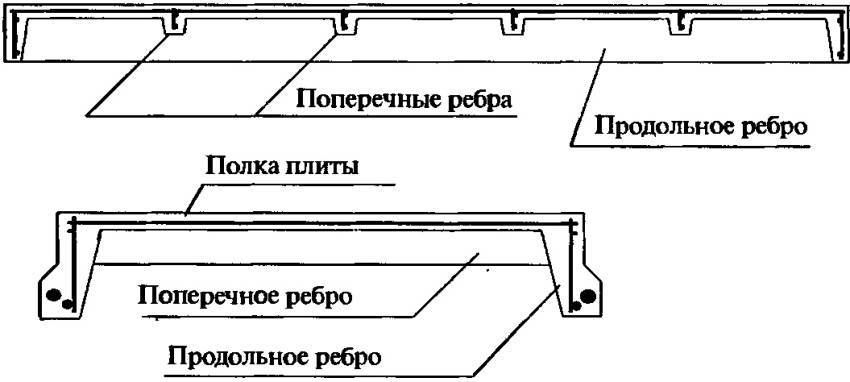

В поперечном сечении ребристые плиты похожи на букву «П». Их отличительной особенностью является усиление края специальными балками.
Маркировка ребристых изделий включает:
- буквы и цифры, характеризующие геометрические параметры и вес;
- коэффициент, отражающий несущую способность;
- тип и класс арматуры;
- тип и марку бетона;
- дополнительные свойства.
Необходимые данные можно найти в справочных таблицах
Размеры ребристых плит перекрытия, устанавливаемые по ГОСТу
Размеры ребристых плит перекрытия также унифицированы. Согласно ГОСТу длина такой плиты может составлять 2–12 м. Чаще всего используются размеры — от 3,6 до 7,2 м. Ширина плит стандартная: 1; 1,2; 1,5 и 1,8 м.
Ребристые перекрытия используются для возведения высотных конструкций
Монолитные плиты
Иногда случается так, что стандартные размеры конструкции в данном случае не подходят. Тогда строители приступают к заливке монолитных конструкций.

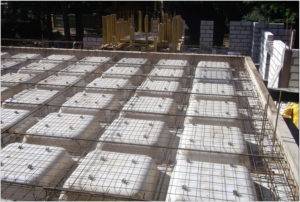

Прямо на строительной площадке формируется опалубка под необходимый размер
Для заливки используется бетон марки не ниже М200.
Основные виды
Плиты перекрытия всех видов представляют собой изделия из конструкционного бетона с обязательным упрочнением стальной арматурой либо сеткой.
Таблица 1. Основные виды плит перекрытия
| № | Маркировка | Конструкция | Особенности |
| 1 | П | Полнотелая, монолитная | Высокая прочность, большой вес |
| 2 | ПТ | Монолитная, полнотелая | Высокая прочность, большой вес |
| 3 | ПК | Пустотная | Изготавливается опалубочным способом |
| 4 | ПБ | Пустотная | Изготавливается безопалубочным способом |
| 5 | НВ | Пустотная | Изготавливается методом пропаривания в металлических формах |
| 6 | 2ПБ | Пустотная утолщённая | Изготавливается безопалубочным способом, толщина увеличена |
| 7 | ПНО | Пустотная | Изготавливается опалубочным способом, толщина уменьшена |
| 8 | 3,1ПБ | Пустотная | Изготавливается безопалубочным способом, толщина уменьшена |
| 9 | 1,6ПБ | Пустотная | Изготавливается безопалубочным способом, толщина уменьшена |
| 10 | ПГ | Ребристая | Устойчива к сейсмическим и вибрационным нагрузкам |
| 11 | ПР | Ребристая | Устойчива к сейсмическим и вибрационным нагрузкам |
| 12 | ПП | Ребристая | Устойчива к сейсмическим и вибрационным нагрузкам |
В таблице перечислены лишь основные, самые распространённые в нашей стране серии железобетонных перекрытий. Конструкторы постоянно разрабатывают новые модели и модифицируют старые серии, так как развитие индустрии ЖБИ проходит динамично, внедряются новые материалы и технологии. Но подавляющее большинство производителей работают по стандартным, проверенным технологическим решениям, особенно в сегменте малоэтажного жилищного строительства.
Пустотные плиты
Сегодня доступно много вариантов изготовления либо монтажа перекрытий и покрытий, большинство из них основаны на применении сборных железобетонных пустотных плит.
Единственное условие при самостоятельном выборе изделий для перекрытия: детальное изучение характеристик и размеров плит.
Плиты серий ПК и ПБ различаются технологией производства, но имеют одинаковую стандартную толщину 220 мм.
ПК (а также ПНО) изготавливаются с использованием опалубки для каждого изделия. В неё устанавливается армирующий каркас, далее изделие уплотняется с применением вибрационного оборудования. Это традиционная технология, по которой трудно допустить критические ошибки при изготовлении. Иногда застройщику необходима информация по числу возможных сторон опирания плиты. Для этого в маркировке плит ПК имеется уточнение: изделие, обозначенное ПКТ, может опираться на 3 стороны, а ПКК – на четыре.
Изделия ПБ (а также 2ПБ, 3,1ПБ, 1,6ПБ) заливаются бетонной смесью на непрерывно движущемся конвейере. После затвердевания плиту-полуфабрикат разрезают на плиты-отрезки нужной длины. Это безопалубочная технология.
Безопалубочные изделия имеют более точную геометрию и гладкую поверхность.
Плиты ПНО, 3,1ПБ и 1,6ПБ производятся из тяжёлого бетона. Их главное отличие от ПБ и ПК – уменьшенный размер толщины – 160 мм.
Изделия 2ПБ имеют толщину 265 мм.
Полнотелые плиты
ЖБИ типа ПТ и П мало востребованы у застройщиков индивидуальных жилых домов. Эти плиты востребованы в устройстве различных тоннелей лоткового типа, камер, каналов, в том числе под автодорогами и железнодорожными путями.
Плиты ПТ и П не имеют технологических пустот, обладают высокой жёсткостью, толщина достигает соответственно 160 и 120 мм.
Ребристые плиты
Перекрытия ПР универсальны, но, как правило, используются при сооружении больших промышленных и торговых объектов.
ПГ используются для покрытия сооружений — как крыша бесчердачных зданий.
Высота плит этого типа измеряется по рёбрам жёсткости, устроенным вдоль изделий. Она составляет 300 либо 400 мм, по горизонтальной плоскости – не меньше 50 мм.
Главные разновидности перекрытий
По назначению конструкции делятся на три группы:
- чердачные: такие конструкции разделяют последний этаж и пространство чердака под крышей здания. Для создания эксплуатируемой чердачной зоны рекомендуется использовать ЖБИ плиты, выдерживающие нагрузку в 400 кг/м2;
- междуэтажные: такие перекрытия используются для разделения на отдельные этажи. При выборе материала для их создания учитывается степень нагрузки межкомнатных перегородок, предметов интерьера, различного оборудования, людей и так далее. Специалисты рекомендуют использовать ЖБИ плиты маркировки 6Ат и выше;
- подвальные: такие конструкции отделяют пространство нижнего уровня, к числу которых относят гаражные, подвальные и прочие помещения. Технические требования к материалу для этих перекрытий (степень нагрузки, жесткость, прочность) аналогичны, как и для междуэтажных перекрытий. Дополнительно специалисты рекомендуют утеплить конструкцию и выполнить ее гидроизоляцию.
По типу конструкции перекрытия принято разделять на такие категории:
Полнотелые:
Тело изделия состоит из цельного материала, к примеру, бетона без каких-либо пустот. Такие плиты имеют прямую прямоугольную форму. Толщ на составляет 10-16 см. Чаше всего используются для перекрытия подземных технических каналов.
Пустотелые:
Такие перекрытия выполняются в виде прямоугольных плит с небольшими пустотами по периметру (чаще всего круглыми, реже – квадратными). Наиболее востребованными считаются изделия с толщиной 22 см, при этом диаметр отверстия может быть 14-15.9 см. Производители же предлагают также плиты перекрытия с толщиной 30, 26 и 16 см.
Монолитные:
Такие плиты характеризуются высокой прочностью и износоустойчивостью. Они изготовляются из ЖБИ конструкций со сплошным армированием. Рекомендуются для использования межэтажных перекрытий в жилых многоэтажных домах и жилых комплексах современного типа.
Ребристые:
Такие изделия по форме напоминают букву П (с торцовой части). Основное их отличие – края плиты усилены специальными балками. Продукция характеризуется повышенными несущими свойствами, поэтому часто их используют для перекрытий общественных зданий, многоэтажных и производственных сооружений. Ввиду высокой стоимости такого товара не целесообразно его использовать при ведении строительства частного дома, дачи или загородного коттеджа.
Облегченные:
Основное отличие этих плит – это небольшая масса в сравнении с аналогичными им плитами. Структура продукта многопустотная. Рекомендуется монтировать такое перекрытие на тех строительных объектах, где создан фундамент недостаточной прочности. Примером этой продукции считаются плиты, изготовленные на основе полистеролбетона.
Плиты перекрытия ПБ и ПК — в чем разница?
При строительстве зданий между этажами используются прочные железобетонные перекрытия разных видов, которые сложно отличить по внешнему виду друг от друга. Определить марку используемой железобетонной продукции способны только профессионалы. При поверхностном рассмотрении плит перекрытия ПБ и ПК между ними никакой разницы нет, но они имеют существенные отличия. Отличия от плиты перекрытия пно мы рассмотрим позже.
Слева — железобетонная плита ПК 27-15-8 , справа — плита ПБ 74-12-8.
Свойства продукции, обозначаемой ПК
Технические характеристики железобетонных плит с маркировкой ПК:
- используются для возведения любых типов строительных конструкций;
- срок изготовления — 2 недели, что способствует сокращению сроков выполнения строительных работ;
- ПК дополнительно усилены металлической или специальной напряженной арматурой;
- обладают 3 группой устойчивости к образованию трещин;
- виброустойчивый строительный материал;
- повышенная звуконепроницаемость;
- не боится воздействия влаги;
- повышенная стойкость к высоким температурам.
Опалубочные панели оснащаются производителем специальными монтажными проушинами, которые облегчают их перемещение. Это их основное отличие от безопалубочных конструкций.
Плита ПК имеет стальные проушины для транспортировки и монтажа.
Достоинства безопалубочной продукции
У железобетонных плит безопалубочного типа есть преимущества перед другими строительными материалами:
- Минимальные допуски, которые обеспечивают точные геометрические размеры и правильную форму изделия. Это существенно облегчает строительные работы, так как одинаковые плиты правильной геометрической формы легче монтировать.
- Поверхность стройматериалов отличается высоким качеством. В процессе производства при непрерывном перемещении массы бетона формовка изделий обеспечивается специальным оборудованием. Визуально отличить изделие марки ПБ от ПК можно по виду рабочей поверхности. В первом случае она гладкая, во втором — плоскость изделия имеет существенные отклонения.
- Технология производства без использования опалубки позволяет изготавливать железобетонные плиты разных размеров. Шаг изменения габаритов изделия составляет 10 см, а длина может быть от 2 до 12 м.
- По современной технологии бетонный массив дополнительно армируется. Эта процедура существенно увеличивает прочность готового стройматериала, минимизирует вероятность формирования трещин в результате механического воздействия на изделие.
- Независимо от габаритов панели усиливаются напряженными тросами. Благодаря этому строительный материал способен выдерживать большие нагрузки — 600-1450 кг/м².
- Для обустройства в здании необходимых коммуникационных систем в плитах перекрытия можно легко сделать отверстия нужного диаметра, так как в них отсутствует металлический каркас.
- Под заказ производители изготавливают торцевую часть плиты с уклоном, что расширяет область применения данной продукции. Чаще такой стройматериал используется для перекрытия сооружений нестандартной конструкции.
Единственный недостаток ПБ — это некоторые затруднения в процессе их транспортировки и перемещения, что невозможно сделать без применения специального такелажного оснащения. А изделия с маркировкой ПК изначально оснащаются специальными монтажными проушинами.
Несмотря на недостатки, панели перекрытия ПБ и ПК благодаря хорошим прочностным качествам востребованы в строительстве. Марку изделия для выполнения строительного проекта устанавливают профессиональные строители или проектировщики.
Особенности укладки
Выполнять укладку плит перекрытия нужно в строгом соответствии с чертежами и схемами, содержащимися в проектной документации. В случае отсутствия таковой, необходимо самостоятельно составить схему укладки плит. Это позволит избежать перерасхода материалов, а также спланировать необходимое их количество и участки, где понадобиться выполнять монолитные плиты перекрытий
Кроме того, важно предусмотреть места возможного прохода коммуникаций
Особое внимание необходимо уделить некоторым этапам работ
Анкеровка
Анкер– это элемент крепежа, как правило, металлический, закрепленный в несущем основании и удерживающий какую-либо строительную конструкцию. Применительно к устройству перекрытий,анкеровкойназывается закрепление плит перекрытий между собой и к стенам возводимого здания.
Анкеровка выполняется после Укладки плит каждого этажа. В качестве анкеров обычно применяются металлические пластины, стержни или скобы. Они должны быть прикреплены к монтажным петлям. Расстояние между соседними анкерами, как правило, составляет 3 метра.
Работы выполняются в следующем порядке:
- край анкера сгибается в форме петли, которая набрасывается на проушину плиты;
- стягиваются соседние анкеры (по возможности);
- выполняется приваривание анкеров к друг другу и монтажным петлям плит;
- осуществляется заделка швов между плитами и пустот вокруг проушин.
В случае отсутствия в плитах монтажных петель к ним крепятся металлические пластины 5*5 или 10*10 см. Их в дальнейшем используют в качестве монтажных петель.
Армопояс
Армопояс— это дополнительный конструктивный элемент, предназначенный для увеличения прочности и несущей способности стен.
Особенно это важно в случае, когда стены или фундамент под перекрытие выполнены из сборных газо- пено- и других облегченных блоков. Их характеристики не позволяют нести нагрузки, которые окажут имеющие немалую массу плиты перекрытий
Выполнение работ по устройству армопояса не представляет особой сложности. В процессе производится возведение железобетонного слоя по всему периметру строящегося сооружения. В результате нагрузка от перекрытия равномерно распределяется на всю конструкцию, не допуская появлений трещин или перекосов в стенах.
Заделка швов
Заделка швов между плитами перекрытий в современных условиях не представляет особой сложности. Обычно используется один из двух возможных вариантов:
- устройство подвесных потолков. При этом заделка швов фактически не осуществляется. Такой вариант возможен только в помещениях, где позволяет высота этажа;
- заделка швов с применением современных материалов.
Работа выполняется в несколько этапов:
- подготовка шва. Производится очистка от мусора, непрочно соединенных частиц с последующим заполнением пустот паклей или подобным материалов. В завершении пакля уплотняется;
- заполнение шва. Выполняется при помощи гипсово-известкового раствора заподлицо с плитами перекрытия. Используемый раствор должен иметь консистенцию сметаны;
- отделка шва. Для придания привлекательного внешнего вида часто производится выполнение рустов.
Выполнение перечисленных рекомендаций позволит произвести работу по устройству перекрытия из плит максимально качественно.
