С лёгким паром! Изучаем тонкости организации правильной вентиляции парной в бане

Виды вентиляции в бане

Вентиляция сауны зависит от планировки и объема помещения. В зависимости от размера здания, в бане или сауне может быть организован естественный воздухообмен, принудительный или же комбинированный.

Схемы вентилирования разных помещений бани отличаются. Поэтому для каждой комнаты составляется свой план монтажа системы вентиляции.

Естественный воздухообмен

Варианты естественной вентиляции в бане

Естественная вентиляция зависит от того, какая температура в здании и на улице

Для того чтобы естественный воздухообмен был эффективным, важно правильно разместить приточные и выходные отдушины в бане

Внешний воздух должен входить в помещение возле печи через окошко, расположенное на высоте 25 см от пола. Вытяжное окошко рекомендуется размещать на стенке напротив, ниже потолка на 25 см.

Естественный воздухообмен не очень подходит для парилки, так как возле потолка накапливается теплый пар, а ближе к полу – более холодный.

Но если правильно спланировать все нюансы установки данного вида вентиляции в помещении, можно успешно отрегулировать движение воздушных потоков для получения желаемого результата.

Принудительная вентиляция

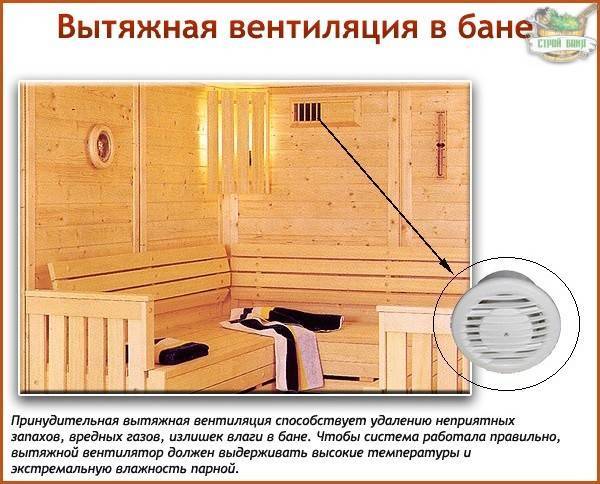

Принудительная вентиляция в сауне или русской бане обеспечивается специальными приборами, которые контролируют температуру и подачу воздушных масс в помещение.

Принудительная вентиляция в бане монтируется с помощью правильно расположенных отдушин и вентилятора. Такой вид циркуляции воздуха рекомендуется использовать для бань, размещенных внутри дома.

Когда вытяжка для бани не может быть размещена на внешней стене, прокладывается специальный длинный канал с нужными элементами. С помощью вентилятора воздух будет правильно циркулировать в помещении.

Для принудительной циркуляции воздуха в бане важно правильно подобрать вентилятор. Он должен:

  • иметь гидроизоляцию элементов электросхемы и защищенные механические детали;
  • выдерживать высокую температуру;
  • иметь нужный диаметр и мощность, достаточную для помещения определенных размеров.

Перед монтажом принудительной системы циркуляции воздуха в сауне важно тщательно продумать все нюансы, а также провести все расчеты согласно составленной схеме

Устройство вентиляции в бане

Часто для обеспечения вентиляции можно ограничиться аэрацией. Нужно сделать отверстия с заслонками, желательно выбирать рекомендованные места, чтобы циркуляция воздуха была мягкой и постоянно поддерживалась. При необходимости можно воспользоваться системами принудительного воздухообмена.

Над печью

Отверстие для поступающего с улицы воздуха оборудуется выше каменки. В противоположной стене производится выходное, оно должно быть ниже входного. Теплый поток поднимется струей холодного воздуха и выйдет сквозь отверстие. Благодаря постоянному выходу теплого воздуха, холодный не сможет заходить через выходное отверстие.

За печью

Отверстие для входа воздуха можно расположить в нижней части стены за печью. Печь будет обогревать заходящий, холодный воздух, поэтому сквозняков или резких смен температур не произойдет. Выходные каналы можно соорудить в полу. Они могут проходить через подпол, переходя в вентиляционную трубу, выводящую воздух на улицу. Созданный по данной схеме отток воздуха позволяет сэкономить тепло, помогает уменьшить затраты на отопление, дарит комфорт находящимся в бане. Главное преимущество — дополнительный прогрев подпола. Он хорошо просушивается, поэтому в нем не разводится плесень и различные грибки.

Под печью

Отверстие делается рядом с печкой как можно ниже. Когда холодный воздух проходит мимо печки, он нагревается, поэтому поднимается вверх. Выходные отверстия делаются в углу, расположенном напротив печи. Для создания первого нужно отмерить 1 метр от пола, а второе сооружается под потолком. Они объединяются коробом вентиляции, который можно вывести на крышу, например, через чердачное помещение.

Вытяжка под полом

Отверстие для приточной тяги нужно оборудовать с задней стороны печи. От уровня каменки оно должно возвышаться на 1,5 м. Вытяжка устанавливается под полом, примерно на расстоянии 30 см. В вытяжное отверстие монтируется вентилятор. Весь поступающий воздух будет прогреваться абсолютно равномерно. Сначала воздушные массы нагреваются от печи, поднимаются вверх. После охлаждения устремляются вниз, выходят на улицу. Чтобы сохранить тепло на более долгое время, нужно сделать вытяжное отверстие максимально низко.

Материалы для утепления бани изнутри. Об этом вы прочитаете в следующей нашей статье.

А в этой статье говорится про утепление парилки бани.

Другие популярные варианты

  1. Если нет другой возможности, можно сделать входное отверстие для воздуха в любом месте стены возле печки, а выходное также в свободном расположении, но в противоположной стене. Чтобы ускорить циркуляцию воздуха, можно вмонтировать вентилятор для выходного отверстия.
  2. Расположение входного и выходного отверстий на одной, противоположной от печи стене. Воздух будет входить через сооруженное на высоте 30 см от пола, а выходить через установленное на 30 см от потолка. Данная схема отлично подходит для бань только с одной внешней стеной.
  3. Приточное отверстие помещается на расстоянии 30 см от пола за печкой, а выходное также на высоте 30 см, но на противоположной стороне.
  4. Вариант для бань с беспрерывным циклом. Поддувало каменки используется как вытяжка, поэтому есть необходимость в оборудовании лишь одного отверстия для притока воздуха. Его нужно расположить напротив жаровни на высоте ее уровня.

Одним из главных элементов вентиляции для бани является дымоход. Теплый воздух лучше выходит через трубу, чем через отверстия для вентиляции. Чтобы освежить воздух как можно быстрее, нужно открыть дымоход вместе с оборудованными отверстиями.

Нельзя допускать, чтобы температура в бане опустилась ниже, чем уличная. В этом случае есть риск задымления помещения, в котором находится печка, обычно это парная. Охлажденный воздух образует пробку, его можно выпустить, открыв все заслонки на вентиляционных проемах, подключив и дымоход. Иногда приходится воспользоваться специальным проемом для утилизации золы.

Видео о том, как сделать вентиляцию в бане своими руками.

Как произвести утепление бани из газосиликатных блоков, читайте в этой статье.

А здесь статья, в которой рассказывается о разновидностях полок для бани.

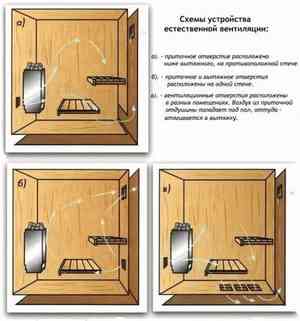

Способы устройства естественной вентиляции

Особенность банного воздухообмена заключается в том, чтобы течение свежего воздуха не вытесняло тепло, а направляло нагретый печью поток в нужном направлении, создавая в помещении особый микроклимат. Чтобы знать, как сделать приток и вытяжку, вспомним принцип работы системы, которая базируется на простых законах физики:

  • в любом помещении с любым типом обогрева воздух движется – плотный и тяжелый холодный опускается вниз, теплый поднимается наверх;
  • без притока кислорода это движение малоэффективно: кислород используется, его становится меньше, в то же время повышается концентрация углекислого газа.

Дышать воздухом, который совершает перемещение без обновления не только трудно, но и опасно для жизни. Когда температура на улице ниже чем в помещении, через отверстие в нижней части стены воздух заходит, а через верхнее – удаляется из здания под действием тяги, совершая естественную вентиляцию. Одним из методов естественной вентиляции в бане является проветривание открыванием окна или дверей. Заходит свежий воздух, что хорошо, но – на стенах помещений быстро оседает конденсат, а стабильных показателей микроклимата добиться не удается. Поэтому проветривание открыванием можно делать перед банными процедурами, но не во время и после них. А для более эффективной циркуляции воздуха следует использовать другие способы, как сделать вентиляцию в бане.

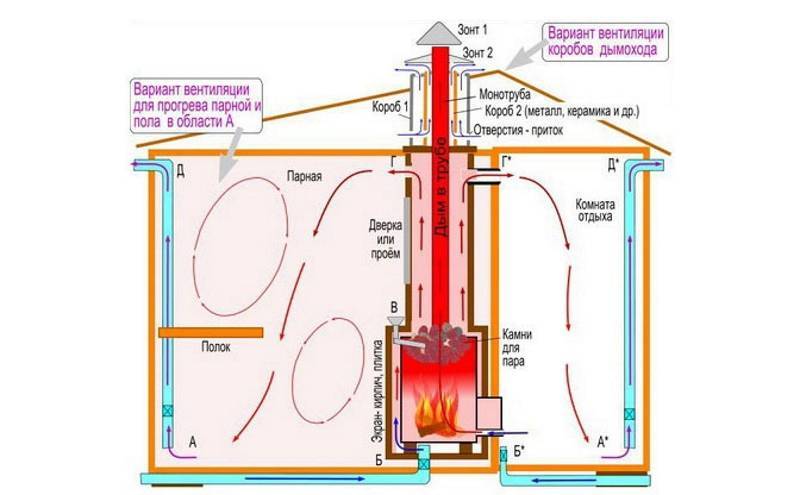

Вентиляция через дымоход

Парилка, оборудованная печкой с дымоходом, всегда будет иметь комфортную для приема процедур температуру, ведь в печке есть поддувало. Через это отверстие отработанный воздух выходит наружу по дымоходному каналу, в котором во время горения возникает естественная тяга. Процесс вытяжки угара происходит только тогда, когда в помещение притекает воздух извне. Несколько простых способов обеспечить приток:

  1. В стене, противоположной печке, на высоте 20-30 см от пола делают отверстие.
  2. Периодически ненадолго закрывают-открывают дверь.
  3. В двери внизу делают щель 1 см, или оставляют проем между полом и дверью.
  4. Если сруб бани не обшит, щель оставляют между первыми венцами ниже уровня пола, если доски подогнаны не плотно.

Проникая в помещение, холодный поток движется в сторону источника тепла, нагретый воздух вытесняется наверх. Циркулируя вверх-вниз, теплый поток постепенно остывает, опускается и втягивается поддувалом. Вместе с продуктами горения через дымоход он выходит наружу.

Обратите внимание! Вентиляция через канал дымохода происходит только тогда, когда горит печь. При отсутствии огня воздухообмен не совершается

Вентиляция через продухи

На случай, если печь не топится, а вентиляция нужна, приток воздуха делают через специальные отверстия. Для этого перед возведением и монтажом печи нужно предусмотреть схему, как правильно сделать вытяжку в бане:

  • Вытяжное отверстие планируют там, где скапливается разогретый воздух – под потолком бани.
  • Приток предусматривают невысоко над полом на стене, противоположной вытяжке, выбирая самое близкое к печи место. Лучше всего, если приточное отверстие расположено сразу за печью.

Вертикальное расстояние между продухами – 1,5 – 2 м. Вытяжное отверстие в сечении больше притяжного.

Холодный воздух, попадая в помещение, сразу начинает нагреваться. Он вытесняет вверх более теплый воздух, который поднимается вверх, в сторону вытяжки. В парной с таким типом вентиляции не бывает ощутимых холодных потоков и уровней с разными температурами.

Важно! Перепад высоты между уровнями должен быть обязательно. Находясь на одном уровне, продухи создают прямолинейный поток воздуха, без циркуляции, который известен под названием «сквозняк», опасный для здоровья, особенно, для разогретого и влажного тела

Расчёт вентиляции

Учитываем, что при использовании электрического нагревателя вентиляционные отверстия выбирается меньшего размера, но для сауны с дровяным или газовым отоплением их следует выбрать на 10 –15% больше расчётного.

На основании указанного документа по воздухообмену сделаем расчёт условной (!) бани. С магистральными приточным и вытяжным воздуховодами.

Таблица 1

НаименованиеДлина, ширина, высотаОбъём, м3Воздухообмен, кратностьВоздухообмен, м3/часПримечание
ПритокВытяжка Приток,

Гр.3 х гр.4

Вытяжка, гр.3 х гр.5
12345678
Предбанник2 х 3 х 2,414,4343,2 Добавить приток в размере 158 – 43 = 115 м3
Моечное, душевая2 х 2,5 х 2,412,0 Не менее 50 м3/час 50
Санузел2 х 1,2 х 2,45,8 Не менее 50 м3/час 50
Парная2,3 х 2,3 х 2,211,65 58
Всего 43,8

Σп = 43

Σв = 158



Между притоком и вытяжкой должен быть соблюдён баланс. Поэтому объём притока должен быть 158 м3/час.

Скорость воздушных потоков также нормируется в приведённых рекомендациях. Для естественной вентиляции всех помещений это не менее 1м/с, парной – 2 м/с. При механической (принудительной) – не более 5 м/с.

В таблице 2 находим нужный диаметр для круглого воздуховода, в таблице 3 – квадратного или прямоугольного. В столбике с необходимой скоростью ищем наиболее близкую величину к полученному нами воздухообмену (158 м3/час). Для 5 м/с это 125 мм. Для парной (58 м3/час) со скоростью 2м/с – 125 мм.

Таблица 2

Таблица 3

Аналогично находим нужные величины для не круглых воздуховодов.

В бане с указанными помещениями приток идёт от предбанника и выходит в санузле. Эти помещения и мыльная оборудуются принудительной вентиляцией. Вентиляция в бане в парилке обеспечивается подачей воздуха из предбанника или (если это возможно) с улицы.

Варианты монтажа системы в разных парилках

Бани изготавливаются из разных материалов по различным технологиям. При этом от разницы материалов, технологии возведения постройки зависит от того, как будет обустраиваться система вентилирования помещений.

В каркасной

Каркасные дома, бани очень популярны благодаря надежности, долговечности. Самое главное — составить правильный расчет каркаса, чтобы не допустить ошибок на ключевом этапе постройки.

Система вентиляции должна быть предусмотрена на начальной этапе сборки каркаса. В противном случае придется сверлить дыры в готовых стенах, что приведет к дополнительным проблемам.

В рубленой

При изготовлении системы вентиляции нужно учитывать ряд нюансов:

  1. Вытяжная, приточная системы проектируются так, чтобы сразу после банных процедур из помещений были выведены все излишки влаги.
  2. Если будет установлен вентилятор, проводку к нему нужно вести в специальных негорючих кожухах, чтобы в случае замыкания дерево не воспламенилось.
  3. Деревянные поверхности нужно обработать специальными препаратами от гниения.

У срубов после постройки уже присутствует естественная система вентилирования помещений, но для бани этого недостаточно.

В кирпичной

Бани из кирпича считаются самыми надежными, долговечными. Преимущества материала:

  • выдерживает постоянные перепады температур;
  • не подвержен гниению;
  • служит более 100 лет.

Проходы в стенах под вентиляцию можно сделать с помощью специального оборудования.

В постройках без фундамента

Временные или передвигающиеся бани (на колесах) имеют встроенные системы вентиляции. Если баня будет постоянной, нужно возвести фундамент.

Мини-сауна в квартире

В последнее время хозяева жилья в многоэтажных домах нередко устраивают небольшие кабинки на балконах или лоджиях. В этом случае естественная вентиляция мини-сауны обязательно должна сочетаться с принудительными элементами, оборудованными в помещении, где она сконструирована.

Приток организуют за нагревательным прибором, отверстие закрывают решеткой. Вытяжной канал оборудуют в средней части помещения, между полками. Для проветривания небольшого «закутка» после оздоровительной процедуры в потолке кабинки делают вентиляционный клапан.

В бане из сруба

Сруб был изобретен задолго до того, как оформились законы физики, на которых основана естественная вентиляция. Тем не менее, строители бань из сруба активно пользовались этими законами, чтобы владельцы бани не задохнулись в процессе парения, а баня простояла положенные ей десятки лет. (Конечно, вытяжка в бане из сруба не спасет её от пожара, но от гнили — вполне может.) В срубе приток воздуха обеспечивался за счет нижних венцов, которые намеренно укладывались свободно, то есть имели щели, через которые и «натягивался» свежий воздух. Кроме того, дверь в парилку снизу неплотно прилегала к полу.

В зависимости от того, как именно топилась баня из сруба — «по-черному» или «по-белому» — зависело и то, куда уходил отработанный воздух.

  • В натопленной «по-черному» баньке печка не работает в процессе парения, поэтому для оттока использовалась открытая форточка или дверь.
  • В топленной «по-белому» бане отток производился через дымоход. Печка при этом работала.

В принципе, ничто не мешает организовать вентиляцию сруба традиционным образом и сегодня. Но решать надо оперативно, еще на стадии строительства. Потому что более современное решение надо закладывать уже в проект. Как вариант, можно пробить отверстия (приточное и вытяжное) прямо на улицу и снабдить их заглушками или заслонками. Одно рядом с поддувалом печи, второе — над верхним полоком на смежной или противоположной стороне. Или сделать два вытяжных отверстия — одно выше, другое ниже верхнего полока. Еще вариант — сделать жалюзи внизу двери парной, а вытяжное отверстие — под потолком душевой.

ВАЖНО! Если нет желания делать выход на улицу, можно проложить воздуховоды, но тогда вместо естественной придется ставить систему принудительной вентиляции

В бане из пеноблоков

Пеноблочная баня — не исключение из правила, гласящего, что о вентиляции нужно думать во время проектирования бани. Так проще, чем бить готовые стены. Чтобы обеспечить баню из ячеистого бетона достаточной циркуляцией воздуха, которая избавит строение от лишней влаги, нужно в момент заливки опалубки фундамента заложить обрезки труб, которые потом станут продухами.

Крыша тоже должна проветриваться, получая приток со свесов кровли и отдавая воздух через приподнятый конек. В помещениях приточные и вытяжные отверстия делаются по одной из стандартных схем.

В случае недостаточности естественной вентиляции на вытяжку с бане из пеноблоков рекомендуется ставить вентиляторы.

Схемы вентиляции парилок и бань

Неважно – есть в воздуховоде вентилятор или нет. Вентиляция в бане всегда делается так, чтоб было два вентканала (окошка или отверстия на улицу)

Один входной идет на приток, а второй выходной на вытяжку. Причем в идеале они должны располагаться на противоположных стенах и иметь дверцы, клапана или задвижки для регулировки тяги.

С одной стороны правильная вентиляция в парилке должна обеспечивать постоянный приток кислорода внутрь, а с другой не вытягивать излишне быстро тепло на улицу. Если воздухообмен сделать слишком интенсивным, то никаких дров на такую баньку не напасешься. Весь нагретый воздух будет моментально уходить наружу.

Распределение температуры в парной с вентиляцией

Дровяная печь и электронагреватель при работе непрерывно сжигают кислород. И вентиляция в бане также непрерывно должна его замещать, чтобы пришедшие попариться не ощутили дискомфорт. Поэтому-то банные вентиляционные окна и должны иметь задвижки, которые позволят регулировать объемы подачи-вытяжки воздуха.

Самыми эффективными схемами размещения в бане окошек вентиляции считаются (направление «приток» – «вытяжка»):

  1. На стене возле печки – на стене напротив над полком.
  2. На стене у печки – через щели в полу и дальше в отдушину предбанника.
  3. На стене под полком – в печную трубу.
  4. Через отдушину в фундаменте и щели в полу – на стене под потолком.

В первом случае холодный воздух нагревается у печки и уходит вверх к противоположной стене, где расположен полок. При реализации второго варианта банной вентиляции нагретые воздушные массы сначала поднимаются к потолку, а потом за счет тяги опускаются и вытягиваются наружу через щели между досок пола.

При третьей схеме над полком создается небольшой карман со стоячим раскаленным воздухом. Но кислород такая вентиляция в парную бани все же втягивает и в достаточном количестве.

Четвертый вариант предполагает наличие отдушин в подполе. Исполнить его в уже построенной бане своими руками сложнее. В залитом бетонном фундаменте дырки пробивать под вентиляцию – занятие проблематичное. Зато при нем напольные доски снизу от земли всегда будут быстро просушиватьсяпосле банных процедур и прослужат дольше.

Способы расположения вентиляции в бане

Входное окошко должно располагается от пола на высоте в 20–40 см, а выходное – ниже потолка на 15–20 см. Лучше всего, если оба они одинаковы по размеру. И на обоих следует предусмотреть жалюзи или задвижку.

Вытяжная и приточная вентиляция обычно делаются с канальным вентилятором, который монтируется непосредственно в воздуховод. Выбирать его для бани следует с повышенной защитой от пара и высокой температуры. Все механические и электрические элементы этого вентилятора должны иметь улучшенную гидроизоляцию. Защиту по IP здесь стоит выбирать минимум «54».

Провентилировать парную всегда можно, просто открыв в ней двери и окна. Для этого даже не нужны вентиляционные отдушины. Так внутренний горячий воздух буквально за пару минут замещается холодным наружным.

Циркуляция горячего воздуха в парилке

Однако правильной вентиляцию через открытые двери назвать сложно. Весь пар в таком случае оказывается в предбаннике, где моментально превращается в конденсат на стенах и предметах интерьера. К данному виду “залпового” вентилирования прибегать следует только в крайней ситуации.

Требования к обустройству вентиляции в бане

Комплексное решение системе вентиляции: парилка + помывочная

Грамотно сконструированная вентиляция в парилке своими руками обеспечивает долгий срок службы строительных материалов, а также безопасность и комфортабельность такого помещения. Парилка должна соответствовать следующим требованиям:

  1. Процессы притока и оттока воздуха являются взаимосвязанными. При наличии одного из них, должен обеспечиваться и второй. Необходимым условием выступает соотношение объемов воздушного притока и оттока. Кроме того, схема вентиляции должна быть выполнена таким образом, чтобы имелась возможность регулировки и прогнозирования направления воздушных потоков.
  2. Систему вентиляции необходимо предусмотреть таким образом, чтобы воздух двигался в строго заданном направлении: от жилых помещений к техническим комнатам. Например, от парилки, через предбанник, к санузлу или тамбуру.
  3. По общим правилам механическая вентиляция предполагает наличие приточного отверстия на высоте не менее 2 метров от уровня пола, которое должно быть оборудовано вентиляционной решеткой. В парилке актуально другое правило: отверстие для притока воздуха располагается на высоте не более 1,5 метра, что позволит максимально прогреть свежий воздух, прежде чем он покинет помещение через вытяжку.
  4. Отверстие для оттока воздуха необходимо размещать в верхней части противоположной стены относительно «притока».
  5. Принудительная вентиляция становится максимально эффективной, если будет предусмотрена залповая вентиляция в парилке (обычное проветривание помещения). Комбинированная система вентиляции позволяет наилучшим образом справиться с сыростью и неприятным запахом.
  6. Размер приточно-отточных отверстий должен соответствовать нормам таким образом, чтобы за 1 час осуществилось не менее 3 полных циклов замены воздуха.

При залповой вентиляции руководить процессом воздухообмена придется вручную

Общие принципы

Можно расслабиться в несвежей парной, где кислорода мало, а пар утомляет? Вопрос риторический. К счастью, вентиляция в бане своими руками устраивается легко и без особых затрат.

Есть несколько причин, по которым следует обратить особое внимание на вентиляцию: во-первых, влажное пространство требует сквознячка, чтобы хорошо просушивать его между рабочими периодами. Во-вторых, при процедурах хорошая вентиляция увеличивает удовольствие от пара, поскольку он насыщен кислородом, а холодный потный воздух вовремя удаляется. Во-вторых, при процедурах хорошая вентиляция увеличивает удовольствие от пара, поскольку он насыщен кислородом, а холодный потный воздух вовремя удаляется

Во-вторых, при процедурах хорошая вентиляция увеличивает удовольствие от пара, поскольку он насыщен кислородом, а холодный потный воздух вовремя удаляется.

Современные строительные элементы, материалы повысили герметичность помещений на порядок. Это ответ на вопрос, почему наши деды не заморачивались в своих баньках устройством особой вентиляции. Отверстие под потолком для просушки было и остаётся единственным её элементом. Приток свежего воздуха обеспечивали не плотность самого сруба, пола, дверей, окошек.

Прежде чем заняться вентиляцией в новой или реконструируемой бане, надо учесть такие факторы.

Пространственная ориентация

Преобладающие ветры существенно влияют на удаление отработанного воздуха. Приток всегда должен быть организован со стороны давления воздушных масс, выходное отверстие – с противоположной.

Логика проста: строение создаёт препятствие ветру, за ним образуется зона разряжения, которая усиливает естественную вентиляцию, помогает отработанному воздуху быстрее покинуть парную. Конечно, свободному выходу не должен мешать скат кровли, другие препятствия.

Способность нагреваться

Система вентиляции не будет работать, если баня плохо прогревается.

Причины:

  • Мощность печи не соответствует размерам помещения.
  • Вентиляция производит повышенный воздухообмен.
  • Слишком высокие потолки.
  • Плохая теплоизоляция, особенно пола.
  • Непригодные материалы внутренней отделки.

Неполная просушка пространства и материалов под полком также потребует дополнительного тепла для прогрева. Двери, окна должны быть теплосберегающими. Керамическая плитка на полу и стенах всегда будет холодной на ощупь, конденсировать пар.

Нормативная база

Не стоит придумывать, как правильно сделать вентиляцию в бане: всё давно придумано. В 6 разделе «Методические рекомендации по проектированию бань от 30.12.1993» говорится (с отсылкой к соответствующим СНиПам) о вентиляции.

Приводятся данные о кратности воздухообмена. Это отправная точка для правильного расчёта диаметров воздуховодов. Также стоит привести исходные данные для теплового расчёта, при которых вентиляция работает корректно.

О важности хорошего воздухообмена

Прежде чем говорить о технологических аспектах вентиляции парной, давайте разберёмся с вопросом о её необходимости. Только люди, далекие от понимания правильного обустройства бани, могут считать вентиляцию неважным и необязательным моментом. Такой подход чреват многими неприятностями:

срок службы всей конструкции значительно сократится из-за агрессивного воздействия горячей влажной атмосферы. Спустя каких-то 5 лет обшивка парилки будет нуждаться в полной замене;

С правильной вентиляцией вы не будете думать о ремонте четверть века

  • застойная атмосфера без должной вентиляции накапливает много углекислого и угарного газа, которые могут нанести непоправимый вред здоровью человека;
  • отсутствие притока свежего воздуха приводит к концентрации неприятных запахов во влажной парной, от которых практически невозможно избавиться впоследствии.

Всех этих неприятных последствий можно избежать одним простым приёмом – установкой подходящей для этого помещения вентиляционной системы
