Опалубка для бетонной лестницы своими руками

Выбор типа лестницы

Все монолитные конструкции можно разделить на несколько типов. Самой простой считается прямая лестница, но ее монтаж затруднителен в помещениях небольшой площади. В этих случаях вместо нее устанавливают винтовую, с площадкой, или многомаршевую, которую оборудуют забежными ступенями.

Прямая лестница с одним маршем встречается чаще всего в домах с невысокими потолками. При большом расстоянии от пола до второго этажа лучше сделать поворотную конструкцию — она отличается низкой стоимостью и простотой монтажа, сделать ее может даже начинающий строитель.

Винтовая бетонная лестница.

Винтовую возводить сложнее, но она имеет эффектный внешний вид, поэтому при правильно выбранной отделке хорошо впишется в помещение. Из ее преимуществ можно отметить компактные размеры и изящную форму, такая лестница подходит для небольших домов.

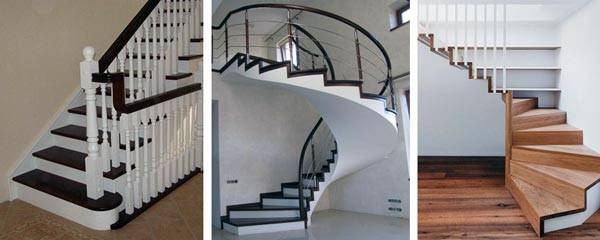

Поворотная модель может быть Г-образной, имеющей поворот 90°, и П-образной с углом 180°. Такие изделия устанавливают в частных домах и квартирах с высоко расположенными потолками. Конструкция отличается тем, что имеет поворот, его роль играют площадка или забежные ступени. Второй вариант требует меньше места при монтаже, поэтому используется чаще.

Бетонные лестницы разделяют на сборные и монолитные. Первые сооружают из ЖБИ-блоков, их выпускают на предприятиях по стандартным размерам. Для изготовления монолитных требуется опалубка. Ее устанавливают на строительной площадке, а потом заливают в нее бетонный раствор.

Существует классификация по типу конструкции. Ступени лестниц, сделанных на тетиве, могут быть открытыми и закрытыми. Они располагаются между железобетонными элементами, поэтому с боковой стороны их не будет видно. Если конструкция имеет зигзагообразный вид и ступеньки открыты с боков, то это лестница на косоуре.

Сборные изделия, выполненные из железобетона, называются модульными. К ним относятся многомаршевые лестницы, которые делают в многоквартирных жилых домах. Скорость сборки модульных изделий высокая, их части устанавливают на заранее намеченные места, для фиксации используют бетонный раствор.

У консольной модели нет перил и подпорных элементов, подступенки также отсутствуют, поэтому при взгляде на лестницу создается ощущение невесомости. Такую лестницу делают на этапе возведения здания, встраивая ступеньки в стену на ⅓ их длины.

Монолитная бетонная лестница.

Как сделать опалубку для лестницы из бетона?

Опалубка для бетонной лестницы представляет собой специальное ограждающее приспособление для заливки и формирования конструкции. При этом опалубка для лестницы из бетона может быть изготовлена и установлена своими силами.

В первую очередь создаются эскизы (чертежи) будущей лестницы, далее подготавливаются инструмент и материалы. Как известно в частном доме может быть установлено три вида лестниц: монолитная, маршевая и винтовая. Рассмотрим изготовление опалубки для всех трех видов сооружений.

Опалубка под монолитную лестницу

Для изготовления и монтажа опалубки для монолитной, маршевой или винтовой лестницы из бетона потребуются следующие материалы и инструменты:

• Обрезная доска толщиной 25-30 мм;
• Водостойкая фанера толщиной 20 мм;
• Ребристая стальная арматура диаметром 10-20 мм;
• Деревянный брус 10х10 см;
• Саморезы «по дереву» 40-50 мм;
• Гвозди длиной 150 мм;
• Строительный уровень;
• Отвес;
• Ручная или механическая ножовка по дереву;
• Набор отверток или шуруповерт;
• Молоток.

Сборку конструкции производят в соответствии с конкретными эскизами или чертежами. При этом все элементы конструкции должны быть тщательно подогнаны друг к другу. Внутрь опалубки вставляется арматурная конструкция из отдельных элементов, скрученных между собой мягкая стальной или медной проволокой диаметром 1-1,2 мм.

Подойдет сварочная проволока диаметром 1,2 для сварочного полуавтомата.

Важно! Чтобы не произошло «выпучивания» боковин опалубки, снаружи их усиливают деревянными брусьями, которые прибивают по вертикали и горизонтали полученного каркаса (опалубки)

Опалубка под маршевую лестницу

Для заливки маршевой лестницы потребуется выполнить следующие рекомендации:

• Подготовить две боковые доски шириной 20 см и разметить на них будущие ступени;
• Зафиксировать саморезами бруски, на которые будут упираться подступени;
• Укрепить конструкцию дополнительными упорами;

Сооружая опалубку для маршевой лестницы, которая находится между двух стен следует выполнить следующие действия:

• Нанести разметку контуров будущей лестницы на поверхность стены;
• С помощью гвоздей к стене крепятся деревянные направляющие для опалубки;
• Устанавливаются и фиксируются стойки под низ опалубки. Для надежности стойки связываются между собой распорками;
• На стойки укладывается доски опалубки;
• С помощью обрезных досок соответствующей длины оформляются контуры ступеней. Доски крепят к стенам помощью саморезов или дюбелей;
• Производится армирование как в предыдущем случае;
• Строительным уровнем проверяется горизонтальность и вертикальность всех элементов.

Опалубка готова – можно заливать бетон.

Опалубка под винтовую лестницу

Опалубка под винтовую лестницу является в изготовлении и монтаже самой сложной и трудоемкой. Технологический процесс затрудняется тем, что в этом случае каждый отдельный элемент опалубки приходится делать и подгонять по отдельности.

• Для изготовления опалубки под заливку винтовой лестницы понадобится влагостойкая фанера, из которой формируются изогнутые поверхности и боковые элементы.
• Из брусков 10х10 см нарезаются стойки и устанавливаются на расстоянии 40-60 см;
• Конструкция надежно фиксируется дополнительными бревнами так, чтобы вес опалубки с арматурой приходился на подстоечную конструкцию. Следует учитывать, что 3 метра бруса сечением 10х10 см может выдержать статическую нагрузку в 150 кг. Исходя из этого рассчитывается количество подпорок. Для усиления можно использовать поперечные перекладины;
• Если планируется заливка винтовой лестницы оборудуемой перилами, перед заливкой бетона в опалубку следует установить специальные закладные пластины.

Важно! Перед заливкой бетона внутреннюю поверхность опалубки смазывают любой доступной консистентной смазкой. Заливать бетон начинают с нижней ступеньки, трамбуя и разглаживая его мастерком

Далее делается небольшой перерыв до 15 минут и заливка продолжается

Далее делается небольшой перерыв до 15 минут и заливка продолжается.

После заливки последней ступени и площадки, конструкция накрывается полиэтиленовой пленкой и оставляется в таком состоянии на 21-28 суток.

Монтаж опалубки

Монтажные работы проводят в соответствии с проектом. Установка наружных форм для входных групп несколько отличается от сборки опалубки для маршей, расположенных между двумя стенами, друг напротив друга. Для примера приведем технологию сборки опалубочной формы для прямого лестничного марша:

• на двух боковых досках размечаем будущие ступени;
• по разметке прибиваем бруски, которые будут служить опорой для ступенек;

• если марш не широкий, а для монтажа используются доски шириной 40 мм, то установка дополнительной доски посередине ступени не является обязательным. При широком марше дополнительную доску обязательно монтируют, закрепляя её дополнительными упорами;
• перед заливкой бетона, в грунт вбиваются поддерживающие колья. После окончания строительства и застывания бетонной смеси, выступающие части кольев отпиливают.

Итак, для сооружения монолитной лестницы, необходимо собрать опалубку. В профессиональном строительстве используют стандартные комплекты. При строительстве частных домов чаще собирают опалубочные формы самостоятельно. В качестве материала применяют струганные доски и влагостойкую фанеру.

Завершение монтажа опалубки, установка перегородок, подступенков

После завершения вязки арматуры завершается монтаж опалубки. В этот момент с помощью доски или плотной ламинированной фанеры формируются контуры ступеней лестницы. В случае, если ступени фигурные или криволинейные, опалубка для подступенков монтируется из материала, который можно согнуть, поэтому фанера в данном случае не подойдет. Для таких ступеней применяется эластичный листовой пластик. Его свойства позволяют сформировать опалубку для любых криволинейных поверхностей. Вертикальные стенки опалубки будущей лестницы скрепляются с помощью стяжек для сохранения точной геометрии и прямых углов.

По торцевым частям лестницы делается отбортовка из фанеры. Чтобы она плотно держалась под тяжестью бетона, ее дополнительно усиливают брусом, установленным в распорку.

Заливка опалубки лестницы бетоном

Для заливки опалубки используется обычный марочный бетон М250. Его можно приготовить самому или заказать на заводе, но первый случай более предпочтителен, так как заполнение формы под бетонную лестницу немного отличается от заливки фундамента.

Нужен так называемый полусухой бетон, если залить опалубку бетоном из миксера, как на видео, то нужно будет тщательно следить за уровнем по всем ступеням.

Заливку ступенек лестницы проще всего выполнять с помощь обычного ведра. Полусухой бетон выкладывают в форму, выравнивают и слегка притрамбовывают арматурным прутком. Часть бетонной массы осядет и заполнит полости нижних ступеней. Последовательно добавляя и уплотняя бетонную смесь, можно добиться хорошего наполнения.

Поэтапное бетонирование лестницы

1. Рассчитайте количество ступеней, их оптимальную длину и высоту. Определите желаемую ширину лестницы.

2. С помощью колышков, веревки и сыпучих материалов (песок, цемент), разметьте контуры каждой будущей ступени.

3. Аккуратно удалите верхний слой почвы с дерном. Здесь не нужно проводить больших земляных работ, достаточно обозначить на земле ступеньки в черновом варианте. Не забудьте о небольшом уклоне наружу для отвода дождевой воды.

4. Сбейте из досок опалубку, точно повторяющую контуры лестницы. Для ее создания дерево следует брать крепкое, но не обязательно новое

Важно, чтобы верхние планки были максимально прямыми и ровными, так как по их кромкам будут выравниваться ступени

5. Установите опалубку в земле, ориентируясь на сделанные отметки. Осадите ее в почву при помощи молотка. При помощи строительного уровня проверьте горизонтальность и вертикальность.

6. Когда все ступени выровнены и опалубка закреплена, по переднему краю каждой ступеньки установите вертикально поперечную планку таким образом, чтобы верхняя часть ступени оставалась открытой для заливки раствора. Эта планка потом выполнит роль подступенка.

7. Утрамбуйте землю в основании каждой ступеньки. Если грунт твердый, то дренажную подушку не делают. Если же используется подушка из щебня или битого кирпича, ее укладывают глубоко в земле слоем толщиной около 10 см так, чтобы она не доходила до опалубки.

8. Приготовьте бетонную смесь, увлажните основание опалубки и залейте ее смесью.

9. Чтобы избежать пустот, поштыкуйте раствор лопатой. Когда бетон ляжет, разровняйте его рейкой. Поверхность надо выравнивать до тех пор, пока на ней не появится вода.

10. До момента демонтажа опалубки должны пройти как минимум сутки, в течении которых должен затвердеть раствор

С помощью молотка и отвертки осторожно снимите опалубку сначала с подступенков, а затем вытащите из земли боковые конструкции

Можно сделать опалубку не для всей лестницы сразу, а для каждой ступени отдельно. Тогда она представляет собой прямоугольник из сколоченных досок. Ее по очереди устанавливают на каждой ступени и заливают раствором. Бетонирование ведется снизу вверх, то есть первой заливают самую нижнюю ступень.

Для бетонирования одной ступени выкапывают выемку, глубина которой на 15 см ниже уровня основания склона. Дно выемки засыпают слоем битого кирпича, щебня или гальки, а затем изготавливают опалубку.

Для повышения прочности конструкции, в бетоне под каждой ступенькой можно проложить арматуру.

Минимальная толщина слоя бетона 10 см. Ступеньки утрамбовывают, выравнивают, обрабатывают мастерком.

Следующую ступеньку сооружают выше предыдущей и т.д., постепенно продвигаясь к вершине склона.

При желании поверхность ступеней можно облицевать декоративной плиткой, галькой или другими материалами.

Способы изготовления

Теперь посмотрим, как сделать опалубку для ступеней крыльца из разных материалов. Но для начала нужен проект будущей конструкции с точными размерами.

Они определяются, исходя из высоты крыльца, равной расстоянию от уровня земли до входной двери, и рекомендуемых параметров ступеней:

1. Ширина ступени – 26-30 см;
2. Высота подступенка – 15-20 см.

Далее готовится площадка для крыльца: под неё роется котлован, на дно которого высыпается и утрамбовывается щебень и песок. Подробнее об этом рассказано в статье о строительстве бетонного крыльца.

Вместо щебня можно использовать строительный бой

Из досок

Доски можно брать любые, лучше обрезные, толщиной не менее 20-30 мм. Они должны выдержать давление бетонной смеси. Как сделать опалубку для ступенек крыльца, зависит от его формы.

Например, если у вас уже есть боковые стенки, останется только закрепить между ними доски, образующие подступенки, обрезав их по ширине и зафиксировав в заданном положении с помощью брусков.

Опалубка между боковыми стенками

Если таких стенок нет или вы хотите сделать крыльцо со спуском в любую сторону, задача будет сложнее. Рассмотрим два распространенных варианта.

Прямое одномаршевое крыльцо:

Изображение	Описание
Боковой щит	Для его заливки сначала нужно собрать два боковых щита ступенчатой формы. Проще всего сначала сколотить прямоугольный щит, а затем перенести на него «выкройку» ступеней и отрезать лишнее. Но можно взять доски, ширина которых соответствует высоте ступеней, и сразу делать ступенчатый щит, у которого каждая следующая доска короче предыдущей на ширину ступени.
Соединение досок в щит	Между собой доски скрепляются поперечными брусками, прикрученными саморезами. Поперечины располагают с внешней стороны щита. На внешнюю же сторону должны выходить и концы саморезов или гвоздей, если они проходят насквозь.
Установка щитов на площадку	Готовые боковины устанавливаются на место и фиксируются с помощью распорок, которые не дадут им сдвинуться под давлением бетона. Помимо распорок можно вбить в грунт впритык к щитам металлические уголки или куски арматуры.
Опалубка для ступенек крыльца готова	Между собой боковины скрепляются досками шириной, равной высоте подступенка. Они ставятся на ребро и прибиваются к вертикальным срезам боковин. Если есть риск выгибания этих досок массой раствора, их тоже скрепляют между собой брусом, уложенным посередине лестницы от нижней доски опалубки до верхней.

Изнутри готовая конструкция промазывается отработанным машинным маслом, чтобы бетон не прилип к дереву, а опалубка после его высыхания легко демонтировалась, не повредив монолит.

И ещё один вариант крыльца – со ступеньками по периметру. Несмотря на более сложную конструкцию, опалубку для него сделать проще.

• Доски сбиваются в короб, образующий нижнюю ступень;
• Короб устанавливается в котлован или на подготовленную площадку и фиксируется распорками;
• В него до краев заливается раствор и выравнивается по уровню;
• После подсыхания смеси на сформированную площадку устанавливается короб для второго яруса ступеней, который меньше первого со всех сторон на ширину ступени;
• Точно так же формируются и остальные ряды ступеней.

Опалубка под крыльцо может быть собрана и установлена и сразу, как показано на следующем фото, чтобы произвести заливку за один прием. В любом случае ярусы скрепляются между собой, а монолитной конструкцию делает арматура, которая должна выходить из одного ряда в другой.

Упрощенный вариант опалубки

Из листовых материалов

Чаще всего, решая, как сделать опалубку для крыльца со ступеньками, выбирают влагостойкую фанеру толщиной 10-12 мм. Она ровная, гладкая, достаточно прочная для такой нагрузки. А низкая способность впитывать воду позволяет бетону сохнуть равномерно во всей массе.

• Из листовых материалов удобнее своими руками вырезать боковины для крыльца. Главное – точно произвести разметку, перенося проектные размеры на шаблон.
• Способы изготовления те же, что и в примере с досками. Но из фанеры толщиной 4-6 мм можно изготовить и опалубку для фигурных ступеней. Для этого её замачивают в воде, затем выгибают и высушивают на шаблоне.
• Этот процесс трудоемкий и занимает много времени. Поэтому для заливки сложных форм лучше использовать листовое оцинкованное железо толщиной 1 мм или обычные пластиковые панели.

Гнущиеся материалы позволяют реализовать даже очень сложные формы

Виды лестничных конструкций

Лестницы классифицируются по конструктивным особенностям. Распространены два вида:

• Маршевая лестница, представляющая собой последовательный набор ступенек, один конец которой находится на первом этаже, второй – на следующем. Ее площадь зависит от угла наклона, причем, чем круче подъем-спуск, тем выше каждая ступенька. Сложные конструкции имеют несколько маршей, разделенных площадками. Обычно, марши направляются под углом 180° друг к другу, что экономит пространство.
• Винтовая лестница конструктивно сложный архитектурный элемент. У нее каждая ступень находится под углом к предыдущей, позволяя создавать сложные сооружения, надежные и безопасные, экономя полезное пространство внутри дома или занимая минимум места на приусадебном участке. Ее изготовление требует определенных навыков и специальных опалубок.

Существует вариант, включающий в себя оба основных конструктивных элементов, называющийся забежная поворотная лестница. Она изготовлена в виде маршей с плавными поворотами ступеней. Это позволяет поворачивать лестничную конструкцию на любой угол — 45°, 90° или в обратную сторону.

Это интересно: Фанера для пола: изучаем тщательно

Технология изготовления монолитной бетонной лестницы

Вся технология обустройства бетонной лестницы включает в себя 4 этапа: подготовительный, монтаж опалубки, армирование, заливку бетонной смеси.

Подготовительные работы

Прежде, чем начать строительные работы, определяем местоположение будущей лестницы, производим замеры, делаем расчет и чертеж. При расчете руководствуемся нормативами по СНиП-у: ширина лестницы – 0,8÷0,9 м, высота должна быть такой, чтобы угол наклона конструкции составлял 30÷45 градусов; высота ступеньки – 170 мм, а ширина – 290÷300 мм; вес лестницы – 1,2÷2,2 тонны.

Важно! Конечно, оптимальный наклон лестницы – угол в 30˚. С каждым градусом увеличения этого наклона вероятность травматизма повышается. Далее делаем расчет необходимых материалов и подготавливаем инструменты

Для обустройства монолитной бетонной лестницы вам понадобятся:

Далее делаем расчет необходимых материалов и подготавливаем инструменты. Для обустройства монолитной бетонной лестницы вам понадобятся:

• влагостойкая фанера (толщиной 20 мм и 9 мм для поверхностей криволинейных форм), ламинированная ДСП или ОСБ (для боковых поверхностей);
• обрезные доски для ступеней (ширина 300-350 мм, то есть в зависимости от высоты ступеней);
• арматура ребристая (диаметр 10÷12 мм);
• вязальная проволока (диаметр 0,8÷1,2 мм);
• деревянные бруски 100×100 мм или 50×150 мм;
• саморезы, дюбеля, металлические уголки;
• перфоратор;
• электрический лобзик;
• шуруповерт;
• строительный уровень;
• отвес;
• молоток;
• вязальный крючок.

Совет! Чтобы деревянные доски для опалубки и другие ограждающие элементы не покоробились от влажности, защитите их специальным гидроизоляционным составом.

Все работы по возведению любой лестницы из бетона проводятся исключительно во время сооружения здания. Если по каким-то причинам этого не удалось сделать, то после окончания строительных и отделочных работ можно построить только деревянную или металлическую лестницу.

Изготовление опалубки для одномаршевой лестницы, которая располагается между стенами

Алгоритм монтажа опалубки выглядит таким образом:

• Начинаем сборку опалубки ступеней лестницы, применяя доски и металлические уголки, с помощью которых крепим их к стенам.
• Дополнительно армируем области передних кромок ступеней поперечным прутом арматуры, так как львиная доля нагрузок приходится именно на них (чтобы в дальнейшем они не выкрашивались).

• Фиксируем деревянные доски длинной деревянной рейкой для того, чтобы предотвратить изгиб основы. Дополнительно укрепляем брусками, которые монтируем по вертикали и горизонтали каркаса.
• Приступаем к заливке лестницы бетоном.
• Через 4÷5 недель (после отвердения бетона и набора им необходимой прочности) производим распалубку.

Рекомендации, которые следует соблюдать при обустройстве опалубки

Существует ряд важных рекомендаций, которые следует соблюдать при обустройстве опалубки для монолитной лестницы из бетона, марш которой располагается между стенками:

Чтобы произвести расчет лестницы с забежными ступенями с поворотом на 90 градусов, вам потребуются некоторые исходные данные:

• Стандартные размеры, длины и ширины;
• Размеры проема, где будет находиться забежная лестница;
• Ну и самое пожалуй основное это геометрические размеры ступеней.

В последнем пункте, необходимо знать и учитывать некоторые особенности.

В самих забежных ступенях рекомендуется использовать следующие размеры:

• На узких участках наиболее удобным размером считается 100 мм.
• В центральной части ступени усредненный размер необходимо сводить к 250 мм.
• Ну а на самом широком участке специалисты рекомендуют использовать глубину ступени не более 400 мм.

Высоту шага в данном случае лучше принимать по стандарту в пределах 15-20 см. А наклон косоура для удобного подъема и спуска 30 – 40 градусов. Так же следует учитывать особенности материала, из чего вы планируете выполнить саму лестницу. Это может быть и металл и дерево, бетон и даже стекло. Последнее о чем не стоит забывать при расчете лестницы это нависание поступи над подступенком, максимальный размер для такого вида лестницы не должен превышать 5 см.

Результаты расчета.

Если следовать правилам и рекомендациям и правильно ввести исходные данные, в результате вы получите: максимально точный чертеж г образной лестницы на второй этаж, расчет самой лестницы выполненный по всем правилам ГОСТа, а так же безопасную и комфортную конструкцию после ее монтажа.

Расчет опалубки для лестницы

Чтобы спускаться и подниматься по ступеням было удобно, проводится расчет лестницы. Эта работа осуществляется на этапе проектирования. Основные требования, которым должна соответствовать лестница:

ширина горизонтальной части ступени должна быть такой, чтобы на неё помещалось не менее 80% длины ступни. Оптимальной шириной считается величина 30 см;

• ширина пролета не должна быть менее 80 см, а если по лестницам будут заноситься предметы мебели, то минимальная ширина – 120 см;
• высота вертикальной части ступени зависит от ширины горизонтальной части. Для ступеней с шириной 30 см, высота должна быть 15 см. Если ступенька будет шире, то вертикальную часть уменьшают;
• после определения оптимальной высоты вертикальной части, можно будет подсчитать необходимое количество ступеней;
• оптимальным уклоном считается 26-37 градусов. Более крутые лестницы создают сложности при подъеме и спуске.

Определившись с количеством ступеней и их размерами, делаем расчеты, чтобы определить необходимо количество досок и фанеры для сооружения опалубки. При выборе толщины досок учитывается количество заливаемого раствора, так как собранные формы должны выдержать давление бетонной смеси.

Отделка лестницы мягким материалом

Другим недорогим и нетрудоемким способом финишной отделки ступеней является покрытие их мягким материалом. Лестницу с эластичной облицовкой легко содержать в чистоте, а ковровое покрытие является теплым и хорошо поглощает звуки.

Отделочный материал нужно тщательно приклеить к ступеням: в случае отслаивания каких-либо фрагментов возникает угроза споткнуться и упасть.

Рулонный материал — тонкий и эластичный. Его можно класть, не разрезая, но подступенок отделанной таким образом лестницы должен быть защищен специальным профилем из металла или композита.

Если это твердая облицовка, то ее придется разрезать, при этом каждую ступень следует укладывать отдельно.

Какое рулонное покрытие подходит для лестницы?

Ковровое покрытие должно легко чиститься и быстро сохнуть: таким условиям соответствуют покрытия из полипропилена и полиамида. Не следует выбирать покрытия с длинным ворсом или на толстой подкладке, например из войлока.

Для лестниц не подходят шерстяные покрытия, поскольку они легко загрязняются и их трудно чистить. Также лучше не выбирать акриловые -они имеют низкую прочность.

Ковровые покрытия, предназначенные для лестниц, дополнительно усилены. Лучше выбирать те из них, которые маркированы специальной пиктограммой.

Эластичные покрытия должны быть устойчивыми к стиранию, нескользкими и трудновоспламеняющимися. Таким требованиям соответствует каучуковое покрытие. В то же время лучше не применять виниловое покрытие, поскольку оно неустойчиво к появлению вмятин, а крем для обуви может оставлять на нем трудновыводимые следы.

Установка бетонных ступеней на металлический каркас

Если вас не устраивает монолитная конструкция и хотите сделать лестницу из составных элементов, необходимо подготовить следующие вещи:

1. Каркас лестницы, сваренный из металлических балок.
2. Крепление каркаса осуществляется в верхней и нижней бетонной площадке.
3. Ступени, выполненные в виде отдельных элементов, устанавливаются в специальные секции.
4. Бетонные элементы обычно не выполняются в виде монолитных блоков, а являются пустотелыми конструкциями. Это служит для уменьшения веса и снижения давления на каркас.
5. На один пролет используются две фризовые ступени, которые устанавливаются в начале и конце конструкции. Фризовой называется ступень, которая имеет специальные выемки для стыковки с лестничной площадкой.

Устройство опалубки для маршевой лестницы

Для монтажа опалубки под маршевую лестницу необходимо придерживаться следующей инструкции:

1. Для начала нужно определить число ступеней, руководствуясь такими показателями, как вес бетона, высота подъема и свободное место под лестничную конструкцию.
2. Создать боковые поверхности. Они основываются на двух досках шириной 200 мм. На их поверхности с помощью маркера выбирается ширина и высота ступеней.
3. Используя поперечные крепежные элементы, следует закрепить боковые доски.
4. С помощью брусков, досок и фанеры делается основание под будущую лестницу и форма ступенек. Для соединения таких элементов берутся саморезы и профилированный крепеж. Ступени фиксируются с помощью продольной планки через середину. В процессе бетонирования эта планка может создать некоторые проблемы, однако усиленная фиксация позволит получить одинаковые по размеру ступени.
5. С целью укрепления конструкции используются стойки из бруса. Они крепятся посредством поперечных и продольных связей. Их расположение регулируется с помощью уровня или отвеса. Чтобы достичь вертикального положения подпорок арматуры, следует применить проволоку или сварочный аппарат.
6. Заливка начинается с первой нижней ступени с постепенным переходом к верхним элементам. Когда форма будет заполнена бетонной смесью, ее нужно обработать вибратором для удаления образованных пробок воздуха. Покрытие заглаживается с помощью кельмы.
7. Завершив процесс бетонирования, всю конструкцию укрывают полиэтиленовой пленкой для равномерного вставания раствора.
8. Опалубку разрешается демонтировать только после набора прочности бетоном.
9. Демонтировав элементы из дерева, нужно выполнить зачистку бетонных поверхностей шлифовальным кругом.

Существует большое количество проектов опалубки для бетонных лестничных конструкций. Одним из самых популярных вариантов является монолитное крыльцо, которое задействуется при организации входной группы.

Подобный элемент не боится коррозийных процессов и гниения, обладает большим сроком службы и поддается любым способам отделки. Да и изготовить его своими руками достаточно просто. Главное — грамотно составить расчеты и соблюдать пошаговую последовательность действий.

Возведение лестницы из бетона на второй этаж частного дома

При сооружении лестницы из бетона нужно внимательно изучить требования действующей нормативно-технической документации.

Расчет одномаршевой бетонной лестницы

Расчет угла наклона бетонной лестницы

Изначально нужно осуществить ряд подготовительных работ:

• выбор конструкции;
• теоретический расчет прочности пролета;
• определение номенклатуры и количества необходимых стройматериалов и комплектующих изделий.

Далее приступают к разработке конструкторской документации исходя из следующих правил:

• Угол наклона лестничного марша должен находиться в пределах от 25 до 45°. Предпочтительным вариантом является угол наклона 45°, при котором лестница наиболее удобна и безопасна в эксплуатации. Однако во многих случаях угол наклона лестницы принимают равным 25 и 35°.
• Исходя из угла наклона лестницы и зная ее высоту, определяют высоту и ширину ступеней. Оптимальными размерами ступенек считаются: высота подступенка -17 см, а ширина проступи (размер от края ступеньки до подступенка) – 29 см. Число ступенек для одномаршевой конструкции не должно превышать 18, в остальных случаях не больше 16. Определяя количество ступеней, их геометрические размеры можно изменять в пределах 3 см.
• Ширина марша в каждом конкретном случае определяется индивидуально. Если лестница будет расположена между двумя стенами, ее ширина принимается равной расстоянию между стенами. Когда одна сторона марша висит в воздухе,ширина должна составлять примерно 80-90 см.
• Размеры лестничной площадки, которая примыкает к двери, должны быть достаточными для того, чтобы на ней свободно разминулись два человека и могла беспрепятственно открываться дверь.

Соблюдение перечисленных параметров позволит сделать пользование лестницей комфортным и безопасным.

Изготовление опалубки

Опалубка для межэтажной лестницы

Чтобы сделать бетонную лестницу своими руками, понадобится изготовить и установить опалубку. Для этого нужно подготовить:

• водостойкую фанеру толщиной не менее 12 мм;
• обрезные строганые доски толщиной 25-30 мм;
• брус сечением 100х100 мм;
• стальные уголки и саморезы для дерева;
• сетку из арматуры диаметром 10-12 мм и размером ячейки не более 5х5 см.

Сетку связывают мягкой проволокой диаметром от 0,7 до 1,0 мм. Размер ячейки при этом должен иметь размер 5х5 см.

Соединение элементов опалубки между собой осуществляют саморезами, что значительно облегчит разборку по окончании работ.

Опалубка для криволинейной лестницы

Опалубку железобетонной лестницы своими руками собирают в следующем порядке:

1. Устанавливают нижнюю часть, представляющую собой набор щитов, собранных из листовой фанеры и/или досок. При этом ее укладывают на подпорные бруски под заданным углом наклона. Количество и шаг установки брусков должно совпадать с количеством и шагом ступенек.
2. Монтируют боковые части опалубки. Если одна сторона лестницы примыкает к стене, устанавливают только одну боковую часть.
3. К боковым частям опалубки стальными уголками крепят доски или фанерные листы, формирующие подступенки, количество и размеры которых должны соответствовать расчетным значениям.
4. Все стыки, обращенные к бетону, зачищают и заглаживают цементно-песчаным раствором.
5. Пролеты в несколько ступеней укрепляют армирующей сеткой, установленной на специальных пластмассовых подставках. Высота установки 2-3 см от поверхности опалубки, обращенной к бетону.

Заливка бетоном

Заливка бетоном опалубки

При заливке бетона в опалубку необходимо соблюдать следующие требования:

• заливать бетон начинают с нижних ступенек;
• заполнение опалубки бетоном осуществляется безостановочно;
• в процессе заливки раствор необходимо тщательно утрамбовывать по всей площади залитой конструкции;
• поверхность каждой ступени выравнивают и заглаживают, добиваясь при этом горизонтальности;
• лестницу укрывают полиэтиленовой пленкой на 5-7 суток и в жаркую погоду регулярно смачивают водой.

Заливают конструкцию тяжелым бетоном марки М200. Изготовить его можно и самостоятельно исходя из следующих пропорций:

• цемент М400 – 1 кг;
• промытый и просеянный речной песок – 2,8 кг;
• гранитный щебень (фракции 10-20 мм) – 4,4 кг;
• пластификатор (жидкое мыло) – 10 мл;
• вода – 0,7 л.

Демонтаж опалубки

Опалубку разбирают не ранее, чем через 25-28 суток. Это расчетное время застывания бетона при температуре окружающего воздуха 20-25°С. За это время бетон наберет 70-80% марочной прочности.

В процессе работы не допускается образование трещин и сколов.

Особенности бетонных конструкций

Создание железобетонной конструкции происходит на месте строительства. Обязательно для ее возведения армирование. Железный каркас может связываться со стеной или быть независимым. Лестница может быть следующего вида:

• маршевая;
• забежная;
• винтовая;
• на тетиве;
• на косоуре.

Самой простой считается конструкция с маршами, но для нее нужно больше пространства. Забежные варианты считаются не очень удобными, но их легче поместить в тесных холлах. Из-за невозможности демонтировать конструкцию, перенести в другое место или доделать, лестницы устанавливают на начальных этапах строительства

Важно правильно провести предварительные расчеты
