Монтаж водопровода из полипропиленовых труб своими руками

Монтаж канализационной системы

Для монтажа канализации из полипропилена не требуется сварка. Трубы соединяют простой стыковкой одна в другую. Для герметичности соединения внутри труб есть резиновые прокладки.

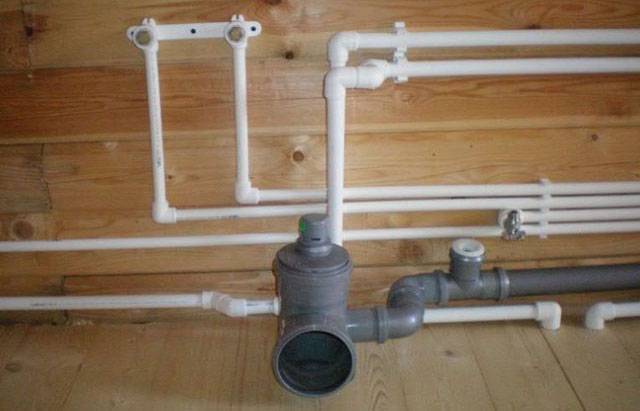

Монтаж канализации в подвале частного дома можно вести открыто, соблюдая наклон в 3 см на каждый погонный метр трубы.

Уличную часть канализации прокладывают закрытым способом, закапывая трубы в траншею. Для прокладки подземной части лучше использовать гофрированные полипропиленовые материалы, поскольку они менее подвержены деформации. Дно траншеи обустраивают 20 см песочной подушкой.

Под гладкие трубы, во избежание проседания, подкладывают направляющие доски. Для того чтобы воздух из септика не попадал в дом, а скорость отвода сточных вод была достаточной, следует установить воздуховод.

Подготовка к монтажу ПП труб

Чтобы осуществить монтаж ПП труб, важно тщательно изучить схему системы водоснабжения и обогрева, подготовить ряд инструментов и ознакомиться с пошаговой инструкцией. Все работы выполняются в несколько этапов

Все работы выполняются в несколько этапов.

Этап 1 составление проекта

Перед закупкой материалов для монтажа труб своими руками нужно составить схему их подключения. Для связывания батарей с контуром отопления используют следующие методики:

Проточная.
Монтаж с нерегулируемым байпасом.
Монтаж с вентилями.
С трехходовым клапаном.

Еще домашний водопровод может отличаться схемой разводки. Сегодня используют две технологии монтажа полипропиленовых труб:

Параллельная. Выполняется по такому принципу: на входе системы водоснабжения устанавливают коллектор, напоминающий флейту. С его помощью можно создавать ряд отводов в любом удобном направлении.
Тройниковая (считается традиционным решением).

От каждого отвода протягивают отдельную трубу. Плюсом этой системы является одинаковый уровень давления во всех точках разбора жидкости, а минусом – необходимость использования большого количества труб. При этом, если один элемент будет поврежден, остальные детали будут работать без сбоев.

Последняя схема называется последовательной и заключается в прокладывании единой трубы для всей сантехники. Дальше от нее проделываются отводы посредством тройника.

Этап 2 подготовка инструментов

Работа с полипропиленовыми трубами предусматривает применение специального инструмента. Стоимость всех приспособлений будет варьироваться от 5 до 10 тыс. руб. Базовый набор состоит из:

Сварочного оборудования или паяльника для работы с полипропиленом.
Ножниц для нарезки труб.
Шейвера для удаления покрытия из алюминия.
Калибратора,с помощью которого можно будет следить за диаметром всех составляющих.
Деталей для прогревания элементов спайки.

Фотография инструмента	Название
сварочный аппарат, для работы в домашних условиях рекомендуется использовать агрегаты, предназначенные для сварки труб ПП небольшого и среднего диаметра — до 63 мм.
Труборез — идеальное устройство для отсечения полипропилена.
Шейвер — предназначен для удаления слоя армировки.
Торцеватель нужен для качественной стыковки трубы
Маркер для разметки труб.
При помощи строительного уровня и карандаша нарисуйте на стене направление труб
Рулетка — один из главных инструментов в стройке.
Обезжириватель нужен для удаления нечистот с поверхностей сварочных стыков.

Кроме того, необходимо найти разводной ключ, рулетку и маркер. Если конструкции из ППР и монтаж трубопроводов внедряются один раз, лучше попросить инструментарий у друзей или взять их в аренду.

Этап 3 выбор полипропиленовых фитингов

Чтобы осуществить прокладку водопровода из полипропиленовых труб своими руками и совместить их с домашней сантехникой, следует приобрести специальные ПП-фитинги. Среди них:

Переходники.
Отводы ниппельного типа.
Соединяющие муфты.
Тройники.
Заглушки.
Крестовины.
Шаровые краны.
Хомуты.

Поскольку качество изготовления фитингов может отличаться, необходимо подбирать их с учетом особенностей трубы.

Этап 4 выбор схемы соединения

Для разводки водопровода в квартире полипропиленом, следует найти схему соединения. Специфика пайки может отличаться для труб разного диаметра. Одинаковые по толщине трубы соединяются встык, а разные – с помощью раструбного метода. Он подразумевает собой стык одной части трубы в расширенный фитинг.

1. Верхний шаровой кран на полотенцесушитель. 2. Шаровой кран на перемычку. 3. Нижний шаровой кран на полотенцесушитель. 4. Основной кран на горячую воду. 5. Фильтр – “Грязевик” 6. Счётчик. 7. Фильтр тонкой очистки. 8. Редуктор давления. 9. Коллектор. 10. Основной кран на холодную воду.

Соединение ПП изделий бывает разъемным или неразъемным. В первом случае к концам деталей припаиваются резьбовые фитинги. При неразъемном монтаже сливаются две конструкции из полипропилена.

Коллекторная система разводки

Подобная система еще называется параллельной и предусматривает наличие коллектора, который имеет единственный ввод и несколько выводов. Количество последних должно быть равно числу точек потребления. Каждый отдельный водоразбор должен быть подсоединен к индивидуальному выводу. Перед тем как сделать водопровод из полипропилена своими руками, необходимо учесть все плюсы описываемой системы разводки. Среди них можно выделить отсутствие необходимости выхода из строя системы при поломке отдельного сантехнического прибора. Вода будет распределяться на все точки равномерно, это указывает на то, что в момент перепадов давления все приборы будут получать эквивалентный объем жидкости. Все приборы управления системой сконцентрированы в одном месте, а именно в коллекторном шкафу. Это указывает на возможность установки на выходы приборов учета для обеспечения определенного напора в конкретное устройство.

Если вами будет обустраиваться водопровод из полипропилена своими руками на даче, схемы нужно будет подготовить заблаговременно. Ведь придется решить, какая из разновидностей разводки будет выбрана. В качестве недостатков коллекторной системы можно выделить значительное количество разводов, что приводит к более высокой стоимости всей конструкции. Домашние мастера отмечают трудоемкость монтажных работ.

Монтаж полипропиленовых труб в труднодоступных местах своими руками

Переходная муфта-американка

Для соединения узлов из полипропилена, особенно в сложных местах, используется преимущественно «американка» (особенно углового исполнения). Эта муфта легко состыковывает необходимые отрезки труб, когда цепи уже вмонтированы в общий трубопровод. Плюс участок с данной деталью можно часто разбирать и собирать.

Профиль «американки» — это состыковка двух участков трубопровода или переход на трубу иного размера в диаметре. С одной стороны, деталь прикручивается/припаивается/приваривается, а с другой – разборное соединение американка (по-другому, быстроразъемная резьбовая гайка).

Юлия Петриченко, эксперт

Для соединения выбирают «американки» следующих видов:

с внутренней резьбой;
с наружной резьбой;
муфта с наружной и внутренней резьбой.

По типу конструкции муфта-американка бывает:

По виду резьбовых стыков:

плоская (цилиндрическая);
конусная (создаёт наиболее качественное соединение).

Наиболее популярны для монтажа в труднодоступных метах угловые «американки».

Монтаж ППР труб с помощью муфты-американки

При установке «американки» с металлическим узлом необходимы прокладки/уплотнители:

полиуретановые;
паронитовые;
резиновые;
тефлоновая нить или паста и т. п.

Плюс для закручивания муфты в процессе монтажа необходим шестигранник, натяжной ключ (обычный или с лентой) или цилиндр с выборками под зацепы.

Методы монтажа муфты:

«Американка» для ППР сваривается/паяется. Метод соединения стандартный – «паяльником».
Затягивается инструментом на металлической части. При затягивании используются уплотнители.

Видео-урок монтажа труб с помощью переходной муфты

Монтаж или ремонт полипропиленовых труб не имеет больших сложностей в работе. Главное — придерживаться температурного режима при нагреве и времени состыковки элементов. Плюс при ремонте необходимо начинать с более труднодоступных мест. Не забывайте также фиксировать магистраль клипсами или другими деталями, чтобы трубопровод не сорвало при увеличении давления.

Если у вас есть комментарии или советы по улучшению монтажа ППР труб поделитесь с нами!

Полипропиленовые трубопроводы (ППР) в силу своей ценовой доступности, физических параметров и удобства монтажа являются широко востребованными в бытовом хозяйстве при организации холодного и горячего водоснабжения. При самостоятельном монтаже наибольшие сложности вызывает пайка полипропиленовых труб в труднодоступных местах, справиться с которой без ошибок новичку довольно сложно.

Поэтому полезно изучить приемы – как правильно спаять трубопровод у стен, особенности пайки в углах, желательно уметь провести ремонт полипропиленовых участков трубопровода с соблюдением технологии.

При этом очень важно сделать правильный выбор инструмента и знать наиболее часто встречающиеся ошибки у новичков

Рис.1 Промышленный аппарат для пайки ППР стыковым способом – принцип работы

Основополагающие условия для качественного монтажа

Есть обязательные правила для качественного монтажа труб из полипропилена. Тонкости, которые необходимо знать, начинаются уже на этапе планирования работ, приобретения материала и фитингов, подготовки инструмента.

Как влияют погодные условия

Планировать монтаж полипропиленовых трубопроводов, которые нуждаются в сварке, следует при температуре воздуха не ниже +10°C. Исключение составляют канализационные трубы, которые соединяют в раструб без сваривания.

Тонкость в том, что слишком низкая температура воздуха ускоряет остывание соединяемых деталей, а это время составляет всего 30 секунд (из них 4 секунды дается на небольшую коррекцию направляющей соединения). Низкая температура воздуха не оставляет времени на коррекцию, что может служить причиной некачественного соединения.

Влияние погодных условий:

прямые солнечные лучи ускоряют нагрев полипропиленовых деталей, поскольку стартовая температура выше расчетной;
ветер ускоряет остывание, уменьшает время коррекции (рекомендуется установить щит);
дождь требует обязательной защиты места проведения работ, поскольку сваривать мокрые детали запрещено.

Выбор комплектующих

Существует несколько правил, которые помогут избежать ошибок в монтаже трубопроводов из полипропилена:

Выбор труб и фитингов проводят в зависимости от назначения коммуникаций.
Покупать лучше материал от одного производителя – в этом случае трубы идеально подойдут к фитингам. Ориентироваться следует на маркировку. Цвет товара на качество и технические характеристики изделий не влияет, а является, скорее, «визитной карточкой» производителя. Например, серые трубы производства Чехии, белые – турецкие или Валтек. Исключение составляют черные изделия – они устойчивы к ультрафиолетовому излучению.
Если планируется прятать трубопровод в пол или стены, то выбирать лучше материал зеленого цвета – он производства Германии и по праву считается самым качественным.
Закупать материал следует согласно подробному плану-схеме будущего трубопровода.

Что означает маркировка полипропиленовых материалов

Производители предлагают несколько диаметров труб, которые отличаются толщиной стенки и эксплуатационными характеристиками. Выбирать материал для монтажа следует по критериям:

Монтаж холодного водоснабжения PN10, PN16 (используется нечасто).
Монтаж горячего водоснабжения PN20 или PN25 (25 дороже, что не всегда оправдано в частном доме, если только хозяева не будут пользоваться кипятком).
Монтаж водяного отопления PN25.

Монтаж полипропиленовых труб своими руками

Этапы работ с видео инструкцией

Начинать установку системы из полипропилена следует с составления схемы водопровода. При этом необходимо измерить расстояния от мест потребления до точки ввода, учитывая все точки подключения, разветвления, ответвления и повороты.

Необходимые инструменты и материалы:

специальный инструмент для резки труб;
разводные ключи;
специальный паяльник для сварки ПП (утюжок) с насадками;
нож для зачистки изделий;
соединительные муфты;
заранее сформированные отрезки труб: поворотные и для обвода изделий в одной плоскости;
фитинги с наружной и внутренней резьбой;
соединительные элементы для гибких трубок;
угловые фитинги;
кран, который будет присоединять шланг от стиральной машины.

Основные правила монтажа ПП

В первую очередь все изделия проверяются на целостность и очищаются от пыли.

Категорически запрещено использовать грязные или деформированные элементы.
Во время работ температура окружающей среды должна быть не менее пяти градусов.
Все изделия из полипропилена должны быть защищены от огня.
Для врезки накопительного бака или водомера применяются разъемные резьбовые фитинги.
Неразъемные элементы используются только для соединения гибких шлангов.
Перегиб труб недопустим, поэтому на поворотах устанавливаются специальные угольники.

Приступаем к работам

Монтаж начинается с нарезки труб необходимой длины.

Места распилов отмечаются с помощью маркера.
Для отдельных частей подбираются фитинги.
Отмеряется глубина вхождения соединительной детали, которая отмечается маркером.
Торцы изделий зачищаются и обезжириваются.
После подготовки всех деталей, с помощью специального паяльника спаиваются своими руками пропиленовые трубы.
Прежде чем начать работать с утюжком, следует внимательно изучить инструкцию, по которой аппарат собирается. Размер насадки на паяльник будет зависеть от диаметра используемых труб.
Работу следует начинать от стояка.

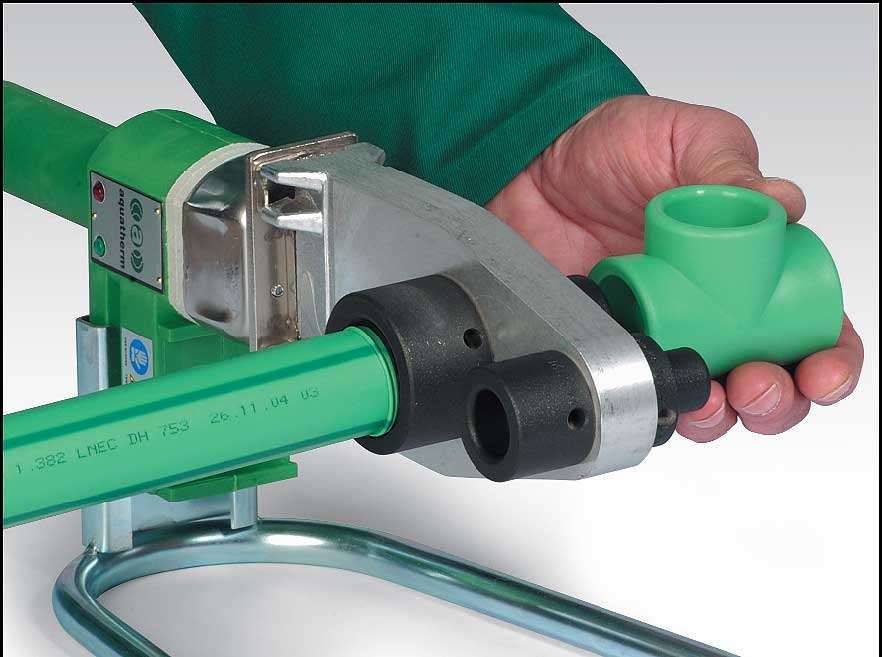

После того как утюжок нагреется, отрезок полипропиленовой трубы и фитинг следует одновременно до упора вставить в его насадки.
Через несколько секунд детали снимаются и соединяются между собой. Время выдержки изделий зависит от диаметра ПП и мощности аппарата.
Соединенные детали запрещено поворачивать по осевой линии.
На протяжении десяти секунд, выполняется первичная корректировка элементов, и они окончательно фиксируются.
Соединение можно считать качественным в случае, если не осталось никаких зазоров.
Когда остынут все детали, монтаж своими руками можно продолжать дальше.
После того как все фрагменты водопровода будут спаяны и установлены, система собирается окончательно.
Для облегчения возможного ремонта, внутреннюю резьбу рекомендуется смазывать техническим вазелином.
Внешнюю сторону соединений, имеющих резьбу, обязательно нужно обматывать от начала к концу фторопластовой лентой.
Во время монтажа необходимо следить за тем, чтобы после сборки системы остались доступными и легко поворачивались рукоятки кранов.

Инструменты

Укладка любых труб может производиться только при помощи специального оборудования. Используя подручные средства правильно установить водопроводную систему практически невозможно. Для того чтобы монтировать водопроводы или коммуникации для отопления из полипропилена, Вам понадобится:

Аппарат для сварки пластика. Это может быть пистолет или электромуфта, которая используется для нагревания установочных насадок;
Ножницы для трубы и шейвер для армированных коммуникаций;
Набор насадок для коммуникаций. Их следует подбирать согласно размеру и сечению трубопровода, а также исходя из потребностей;
Переходники и дополнительные элементы (хомуты, прокладки, тройники, колени и т. д.);
Устройство для снятия фаски;
Уровень, перфоратор для создания отверстий в стенах, наждачная бумага.

Несмотря на легкость этого процесса, монтаж водопровода из полипропиленовых труб выполняется только при помощи специальных паяльников для пластика. Их можно купить в строительных или сантехнических магазинах. Оборудование бывает следующих видов:

Бытовой ручной паяльник;
Профессиональный пистолет;
Электромуфта.

Ручной паяльник отличается своим небольшим размером и простотой в использовании. Его можно применять для установки небольших отдельных элементов водостока и ремонта трубы, у которой нарушилась герметизация. Главным достоинством является низкая цена, а также возможность производить монтаж полипропиленовых и пластиковых труб в труднодоступных местах.

Но профессиональные сантехники предпочитают использовать специальные инверторы для пластика. Они идеально подойдут для любого соединения, могут применяться для установки всего водостока или отдельных его частей. Особенностью является возможность перенастройки и сварки пластмассы любого типа (резины, полиэтилена, полипропилена и т. д).

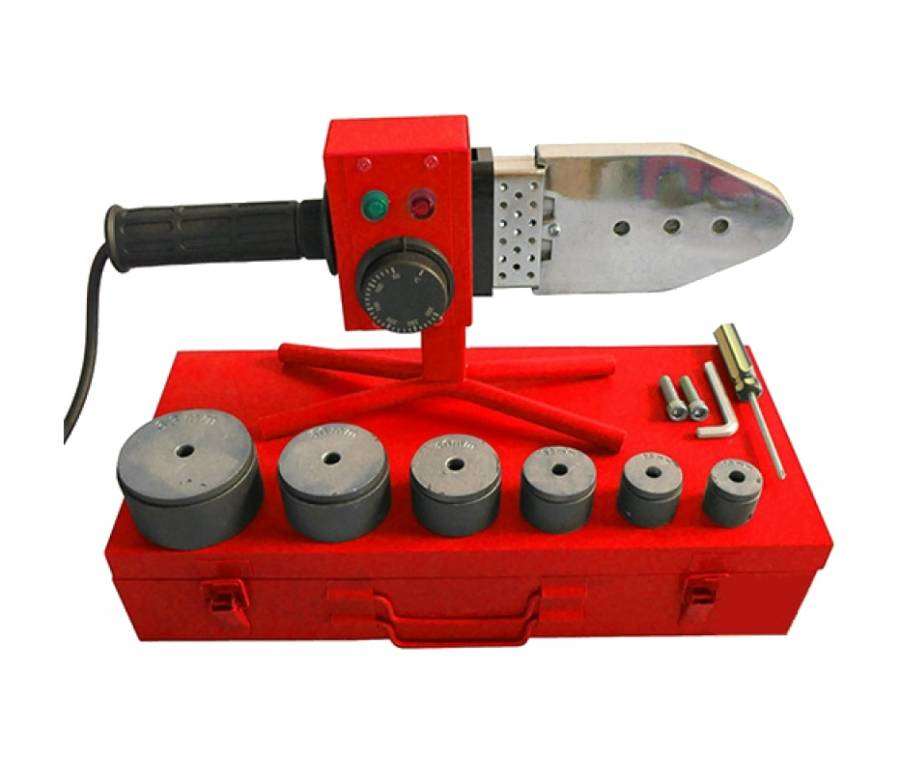

Фото — аппарат для сварки

Электомуфтовая сварка может применяться как монтаж полипропиленовых труб для водоснабжения в стену или на открытых участках. Технология подразумевает использование фитингов, которые соответствуют диаметру коммуникаций. Насадки разогреваются и в них вставляется (либо надевается сверху – это зависит от потребностей) полипропиленовая труба. Они очень удобны в использовании, могут применяться как для небольших сечений, так и для довольно широких уличных канализационных стоков.

Фото — сварочный инвертор для полипропилена

Преимущества полипропилена

Полипропилен — пластичный полимер, устойчивый к разным температурам и выдерживающий механическое воздействие. Эти и другие характеристики выделяют его на фоне остальных материалов для водопровода. Среди достоинств полипропиленовых труб:

легкий вес,
отсутствие ржавчины,
герметичность,
простота установки,
срок службы до 50 лет.

К трубам всегда можно найти необходимые комплектующие. Их установка и замена занимают меньше времени, чем, например, в случае со стальными трубами.

Важно заранее знать напор и температуру воды, которую пустят по водопроводу. Это поможет выбрать подходящие трубы по их маркировке

К монтажу полипропиленового водопровода вообще нужно хорошо подготовиться. Ведь от этого будет зависеть качество его работы.

Разновидности полипропиленовых труб

В основе особенностей ассортимента полипропиленовых труб лежит технология их изготовления. Полипропилен является пластмассой, которая получается в результате крекинга нефтепродуктов и газа пропилена. Реакции полимеризации происходит под высоким давлением с использованием катализатора.

Для водопроводной сети производятся два вида труб из полипропилена:

однослойные;
многослойные.

Однослойный материал предназначен для холодной воды. Трубы из нескольких слоев предназначены для транспортировки горячей воды. Их отличительная особенность — наличие дополнительного материала (стекловолокна, полиэтилена или фольги) между слоями полипропилена.

При приобретении труб следует обратить внимание на маркировку изделий. Существует две маркировки водопроводных труб

Первая маркировка:

РР-Н — для холодной воды;
РР-В — также для холодной воды (главное отличие — повышенная устойчивость к механическим нагрузкам);
РР-R — для водопроводной системы с холодной и горячей водой;
РРs — для транспортировки опасных веществ.

Вторая маркировка:

РN10 — для холодной воды с температурой до +20ºС;
РN16 — для холодной и горячей воды с температурой до +60ºС;
РN20 — для холодной и горячей воды с температурой до +80ºС;
РN25 (армированы алюминиевой фольгой) — для холодной и горячей воды с температурой до +95ºС.

При выборе труб учитывают внутренние и внешние размеры. Диаметр может быть в миллиметрах или дюймах. Внешний диаметр изделий составляет 1,6-50 см, длина 2-5 м. В зависимости от диаметра труб будут подбираться насадки паяльника.

2 этап. Определяемся с материалами и инструментами.

Для работы нам понадобится аппарат для сварки пластиковых труб(утюжок)

Давайте сразу поговорим о типах и материалах труб и фитингов(соединительных частей), которые мы будем использовать. Выбор может встать между металлопластиковыми и пластиковыми трубами. Специалисты в этом выборе однозначны — только пластиковые(или правильно говоря «полипропиленовые»). Дело в том, что металлопластиковый водопровод основан на соединении металлическими фитингами с резиновыми прокладками, а это по словам специалистов очень ненадежно. Поэтому, если вы не хотите регулярно «подкручивать» элементы водопровода, лучше выберите пластик. При этом, зачастую пластиковый водопровод обходится дешевле металлопластикового именно из-за дорогих металлических фитингов.

Поэтому остановим свой выбор именно на пластиковых трубах, которые собираются при помощи пайки(не пугайтесь раньше времени, все просто).

Для монтажа полипропиленового водопровода вам потребуется специальный инструмент — так называемый «паяльник(утюг) для пластиковых труб». Стоит он не дорого, от 800-1000 рублей.

Причем если вы не планируете постоянно заниматься водопроводными системами, не стоит брать дорогие аппараты. Даже если вы осуществляете монтаж водопровода из полипропилена в частном доме, с большим количеством соединений, стоимость «утюжка для спайки труб» в конечном итоге практически ни на что не повлияет. Так же стоит позаботиться и о том, как вы будете резать пластиковые трубы. Для этого существуют специальные «ножницы», их стоимость около 400-500 рублей. Правда, если ваш бюджет не позволяет сильно «распыляться» на подобные мелочи, а соединений в системе будет не много, аккуратно отрезать трубу можно и подручными средствами(к примеру ножовкой по металлу или острым хорошим ножом).

Как можно заметить, монтаж канализации и водопровода требует особых инструментов, однако их стоимость в любом случае позволит значительно сэкономить на самостоятельном монтаже.

Соединительные части(уголки, тройники, соединители или на профессиональном языке — «фитинги») выполнены из того же материала, что и труба, только имеют большие в диаметре размеры. Они не дорогие, поэтому можете купить несколько запасных(на случай если вы что-то не учли в схеме). Трубы пвх также рекомендуется брать с небольшим запасом.

Согласно вашей схеме закупите все необходимые материалы и инструменты, и можно приступать непосредственно к работе «на месте».

Правила установки полипропиленовых изделий

Первоначально необходимо будет нарезать элементы трубы нужной длины. Для работы следует использовать специальный инструмент. Для перехода с одного диаметра на другой необходимо применять специальные муфты, тогда как для обхода и поворотов понадобятся уголки. Для того чтобы обогнуть трубу, нужно использовать обвод. Помимо прочего, будут задействоваться крестовины, заглушки и тройники. Все данные модели выпускаются в различных диаметрах, поэтому нужно внимательно изучить схему водоснабжения перед приобретением.

Для того чтобы укрепить трубу на стене, следует применить клипсы. Их нужно зафиксировать с шагом в 2 метра, что верно для прямых отрезков. Помимо прочего, их располагают в местах угловых сопряжений. Если трубы необходимо уложить одна на другую, то следует использовать двойные клипсы. При работе со стояками рекомендуется задействовать в качестве креплений стальные хомуты, которые обладают резиновыми прокладками. Элемент будет огибать трубу, образуя своеобразное кольцо. Его необходимо закрутить, используя гайку или болт. Профессионалы советуют монтировать поворот внутреннего угла горячего трубопровода с шагом в 3 метра от поверхности стены.

Особенности монтажа зимой

Сборка водопровода из поливинилхлорида зимой занятие более сложное, потому что во время пайки происходит очень быстрый разогрев поверхности свариваемых деталей, а полностью их прогреть тяжело, так как чрезмерно перегревается свариваемая поверхность и возможно затягивание проходного отверстия. Чтобы добиться качественного сварного шва нужно материал держать в тепле и выносить на мороз только необходимое в данный момент.

Также нужно учитывать что трубы ПВХ имеют, как и прочие, тепловое расширение, и ,если они смонтированы в холодном состоянии, возможно увеличение длины. Особенно это касается горячего водоснабжения. Увеличение незначительное, но из крепежа трубы могут выскочить.

Способы фиксации и преимущества креплений

Крепежные элементы для полипропиленовых труб небольшого диаметра выполняются из того же материала и обладают соответствующими физическими характеристиками.Если требуется зафиксировать на стене трубопровод большего сечения, используются металлические изделия.

Существует всего два основных вида креплений – это хомуты и клипсы, обеспечивающие при соблюдении правил установки надежную фиксацию конструкции.

Монтаж с помощью клипс

Полипропиленовые клипсы – оптимальный вариант для монтажа отопительной или водопроводной системы из труб небольшого диаметра. Эти крепежные элементы отличаются термостойкостью и прочностью, а процесс фиксации трубопровода не занимает много времени.

К преимуществам такого типа крепления относятся:

Не нужно приобретать специальные инструменты. Достаточно иметь перфоратор, шуруповерт или отвертку, молоток и измерительные инструменты (уровень, рулетку).
Гарантирована прочность системы, без провисаний участков трубы и протечек. Однако этот пункт реализуется только при соблюдении размеров шага между отдельными креплениями.
Готовая конструкция выглядит эстетично: после окончательной сборки нет надобности скрывать ее.
Есть возможность установить параллельные, расположенные рядом, трубы при помощи специальной двойной клипсы.
Трубопровод не только быстро собирается, но и демонтируется моментально. Для этого не нужны инструменты – достаточно просто вынуть трубу из крепления.

Хомуты для монтажа

Хомут – пластиковая или металлическая конструкция из полуколец с винтовой стяжкой, к поверхности крепится с помощью дюбелей. Эта разновидность крепежа предназначена для труб большого диаметра, так как может выдерживать значительный вес. При монтаже трубопровода возможны два варианта его фиксации хомутами:

Плавающая, когда при стяжке полуколец между ними и трубой остается небольшой зазор. Неплотное крепление обеспечивает возможность движения, что актуально для отопительных конструкций и горячего водоснабжения. Деформации возникают при расширении или сжатии материала из-за температурных скачков. Диаметр хомута при этом подбирается несколько больший, чем внешнее сечение трубы.
Жесткая – осуществляется максимально плотным стягиванием полуколец при закручивании болтов. Такое крепление необходимо для исключения подвижности в районе раструбов трубопровода (точки фиксации выполняются ниже).

Рекомендуем ознакомиться: Правила выбора и монтажа гофры для проводов и кабеля

Пошаговая инструкция сварки ПП труб

Установка полипропиленовых труб в квартире выполняется в несколько этапов. Чтобы предотвратить неправильные действия и сделать качественную разводку, нужно придерживаться последовательности действий.

Шаг 1 обрезка труб

Обрезать ППР на монтаж водопровода в квартире своими руками нужно с помощью трубореза. Инструмент обладает широким основанием и может точно держать заданный угол во время резки. Если получится скос, это уменьшит проход фитинга или создаст наплыв.

Шаг 2 обработка трубы и формирование фаски

Завершив обрезку ППР на монтаж трубопроводов, нужно переходить к следующему этапу – обработке трубы и формированию фаски. Такие процедуры выполняются с помощью специальных калибраторов или насадок на электрический инструмент. Два варианта оснащаются режущими элементами, которые создают фаску с базовыми характеристиками.

Чтобы образовался срез, необходимо надеть трубу на калибрующее устройство и сделать несколько вращений вокруг оси.
Если конструкция имеет защитное покрытие из фольги, нужно снять его шейвером. Приспособление выполнено в форме цилиндра и предназначается для одного диаметра.

После завершения формирующих мероприятий остается провести зачистку деталей.

Шаг 3 подготовка паяльника

Следующие работы по прокладке трубопровода из полипропилена подразумевают подготовку паяльного оборудования. Пайка ППР на монтаж производится при температуре 260-280°C, однако начинающим монтажникам лучше применять безрегулировочные модели паяльников с рабочим режимом в 260°C. Перед запуском инструмента следует оснастить утюг дорном и гильзой – специальными насадками, – а потом поместить на специальное основание.

Число свариваемых изделий за временной промежуток определяется мощностью оборудования. Однако монтировать коммуникации в домашних условиях можно 800-ваттными приборами.

Если паяльник будет прогрет до нужного значения, на нем появится индикатор зеленого цвета.

Шаг 4 нагрев и соединение деталей

Правила монтажа полипропиленовых конструкций предусматривают использование средств индивидуальной защиты. Они включают в себя резиновые перчатки, которые защитят руки от повреждений при работе с горячим инструментом.

Чтобы прогреть трубу, необходимо применить специальные насадки. Глубина пайки регулируется с помощью маркера – им наносится отметка на трубе, которая будет служить в качестве ориентира при установке изделий.

Существует таблица, в которой отображена продолжительность нагрева и охлаждения припайки конструкций с учетом их толщины. Еще нужно учитывать, что продолжительность процесса будет увеличена на 1-2 секунды при выполнении работ в холодной среде.

Когда детали будут прогреты, их нужно соединить друг с другом, руководствуясь нанесенной маркировкой. Нельзя допускать, чтобы детали поворачивались. Отклонения от нормы возможны только в течение короткого времени. Дальше все ошибки начнут ухудшать качество пайки.

Завершив соединение деталей, следует подождать пару минут, чтобы ПП окончательно остыл. Время этого периода указывается в таблице.

Еще следует оценить свойства внутреннего шва и удостовериться, что наплыв не мешает проходу. Если упустить этот момент, придется повторно спаивать детали.

Для предотвращения ошибок необходимо владеть некоторыми навыками и сведениями о монтаже.

Схемы разводки водопровода из полипропилена в квартире

Задача по созданию квартирного водопровода только на первый взгляд кажется простой. Схема разводки водопровода в квартире должна предусматривать доставку жидкости от центрального стояка к каждой консоли. В упрощенном варианте это мойка на кухне, умывальник, ванна или унитаз.

Но на практике наблюдается несколько иная картинка. Появляются дополнительные точки водозабора, такие, как стиральные и посудомоечные машины (смотрите как подключить к водопроводу и канализации своими руками), биде, циркулярный душ, а также прочие дополнительные сантехнические потребители. Поэтому может возникать проблема одновременной доставки воды ко многим точкам.

Смотреть видео — разводка тройниками или коллектором

Разводка труб тройниками или коллектором?/Pipes distribution system: T-branches or manifold?

Применяются несколько схем распределения водопроводной воды при усложненной системе ее потребления.

Тройниковая схема

Такой распределить представляет собой центральную трубу, от которой с использованием тройников устанавливаются отводы к каждой консоли. Это наиболее простой способ распределения жидкости внутри системы, имеющий ряд недостатков.

Одним из них является падение давления воды от одного водоразбора к другому. Таким образом, на конец сети доходит только остаточная жидкость из системы, которой может недоставать. Кроме того, при необходимости ремонта или обслуживания любой консоли приходится отключать всю систему водоснабжения, начиная от стояка.

Единственным преимуществом такой схемы является экономичное расходование материалов, а также простота монтажа.

Коллекторная схема

Особенностью такой схемы водораспределения является подача всего объема жидкости к распределительному устройству, называемого коллектором.

Он представляет собой металлический корпус, от которого устроены отводы для нескольких индивидуальных точек потребления. Их количество может быть двух до десяти. Каждый отвод оснащается шаровым краном, позволяющим отключить воду на нужной консоли.

При такой схеме подключения имеется возможность установить дополнительное оборудование. Так, на кухонном подводе можно установить дополнительные фильтры биологической и химической очистки, озонаторы, а также другие устройства. Отключенные от основного потока, они будут очищать только воду, идущую на питьевое потребление, приготовление пищи.

При ремонте можно отключить воду только на нужной точке водоразбора, не прекращая работу всего водопровода.

Смотреть видео

После составления схемы коллекторной системы водоснабжения, ее нужно мелом нанести на места прокладки полипропиленовых труб в конкретных размерах. Особо сложные схемы разводки лучше доверить опытному проектировщику, чтобы избежать ошибок.

Выводы и полезное видео по теме

Чтобы упростить работы по прокладке, лучше ознакомиться с обучающими материалами и полезными видео, которые доступны на тематических порталах и форумах. Они подробно описывают каждый этап сборки и прокладки системы, помогая новичкам самостоятельно завершить монтаж.

Существующие методики установки трубопровода не отличаются большой сложностью, поэтому, если изучить технологию и наглядные примеры, можно понять все тонкости процесса за пару минут.

Еще стоит подготовить специальное оборудование, инструменты и материалы, а также придерживаться пошаговых инструкций.

Соблюдение всех правил позволит провести качественный монтаж трубопровода из полипропиленовых конструкций.

Как сделать водопровод из полипропиленовых труб
