Как быстро и качественно выполнить монтаж тёплого пола своими руками

Как выбрать и рассчитать трубы

Прежде, чем начать самостоятельные работы по сооружению гидропола, следует правильно выбрать вид труб и рассчитать оптимальный размер диаметра.

Трубы для теплого пола. Рекомендации специалистов // FORUMHOUSE

Виды труб

Сегодня выпускается большое количество видов труб,  предназначенных для укладки в водяные тёплые полы, они изготавливаются из различного материала.

Профессионалы советуют при самостоятельном монтаже, отдавать предпочтение полиэтиленовым трубам сшитого типа PEX или PERT. Идеальный вариант — PE-Xa, имеющие наибольшую плотность сшивки (85%).

Это даёт возможность использовать аксиальные фитинги, имеющие надвижной конец, их можно смело монтировать в бетонную конструкцию. Кроме того, в случаи залома таких труб, не сложно вернуть им первоначальную форму с помощью строительного фена, нагрев участок излома.

Читайте статью: бывают ситуации, когда необходимо соединить трубы между собой в стяжке, пробили трубопровод или нужно его удлинить — узнайте как это сделать.

В контурах PERT отсутствует свойство памяти, поэтому его допустимо применять лишь с цанговыми фитингами, которые не рекомендуется скрывать в стяжку. Но если система смонтирована из цельных труб, то соединительные узлы будут только на коллекторе, и такой вид труб вполне подойдёт.

Специалисты рекомендуют использовать при монтаже водяных систем модель PE-Xa или PERT со слоем поливенилэтиленом, который бывает снаружи или внутри. Лучше устанавливать трубы с внутренним слоем EVOH.

Кроме того, часто устанавливаются металлопластиковые трубы — цена не дорогая и они не сложны в монтаже. Есть медные трубопрокатные изделия, которые дороже по стоимости, и требуют защиту при заливке бетонного раствора от щелочного воздействия.

Ещё один вид труб, рекомендованных для тёплых полов — композитные. Состоят из двух слоёв сшитого полиэтилена с фольгой между ними. Наличие неоднородного материала, который имеет разный коэффициент расширения при нагревании, может вызвать расслоение контура.

При выборе модели, необходимо учитывать:

• бренд (Rehau, Tece, KAN, Uponor) — это гарантия качества;
• маркировку;
• сертификат соответствия на продукцию;
• учитывать коэффициент теплового расширения труб;
• стоимость комплектующих необходимых при монтаже.

Расчёт размера труб

Для водяных полов выпускаются три основные размера труб: 16*2, 17*2 и 20*2 мм. Наиболее популярные размеры для монтажа 16*2 и 20*2.

Перед приобретением нагревательного контура следует провести расчет размера. Если вы не уверены, что сможете сами сделать его правильно, лучше доверьте это профессионалам. Для этого, требуется определиться:

• со схемой расположения водяного тёплого пола;
• с участками пола, где будет размещаться мебель, и монтироваться сантехника  (трубы под мебелью не устанавливаются).

Изделие с диаметром 16 мм, должно иметь контур длиной не больше 100 метров, при 20 мм — 120 м. То есть, каждый должен занимать максимум 15 кв. м, иначе давление в системе будет недостаточное.

Если помещение большой площади, оно делится на несколько контуров. Они должны иметь одинаковый размер, разница допускается в приделах 15 метров. При наличии хорошей теплоизоляции, стандартный укладочный шаг — 15 см, допустимо уменьшить его до 10 см.

При укладочном шаге:

• 15 см — потребуется 6,7 метров нагревательного элемента на 1 кв, м;
• 10 см — 10 м.

Кроме того, при расчёте размера водяного пола учитываются теплопотери, мощность системы, материал труб, перекрытий и полового покрытия.

Стандартная формула определения размера контура — обогреваемую площадь в м. кв. нужно разделить на шаг укладки в метрах. К данному показателю добавить размер завитков и расстояние до коллектора.

Шаг 7 Укладка труб теплого пола

Укладывать трубу при монтаже водяного теплого пола своими руками можно несколькими способами: на предварительно уложенную сетку мак, на полистирол или на специальную ленту. На способ по сути влияет способ крепления трубы, который Вы будете использовать.

Варианты укладки труб для монтажа теплого пола имеют названия «змейка» и «улитка». Их определили по рисунку из труб, соответственно, в виде змейки или радиального панциря улитки. «Змейка» укладывается в узких, вытянутых проходах, коридорах. «Улитка» – в помещениях с квадратной и прямоугольной формой пола.

Технические особенности вариантов укладки

Способы раскладки трубы теплого пола

Способ укладки улиткой имеет ряд преимуществ, по сравнению со вторым способом, при монтаже и теплоотдаче. Среди них:

• Трубу приходится гнуть всего на 90℃, а не на 180℃, как при варианте «змейка». В последнем случае это технически сложнее выполнить.
• Если труба изогнута на 180℃ выше гидравлические потери.
• При укладке улиткой теплораспределение в помещении равномернее.
• Потери тепла с вариантом «змейка» от места подачи горячей воды до охлажденного стока очень заметны. В среднем разница в противоположных углах комнаты со «змейкой» составляет примерно 10℃.

Расчет трубы теплого пола

Рассчитать расход трубы на квадратный метр теплого, можно, исходя из шага укладки и площади помещения. Результаты находятся по специальной формуле, их можно сгруппировать в таблицу и использовать в дальнейшем.

Расчет трубы простой:

Шаг укладки	Примерный расход трубы в метрах на метр квадратный
100	10
150	6,7
200	5

К результатам расчета необходимо также приплюсовать длины подводящих участков от обогреваемой комнаты до коллекторного шкафа. В среднем это от 3-х до 10-ти дополнительных метров трубы.

Главные принципы укладки труб теплого пола:

• начало «змейки» всегда располагают от холодной (наружной) стены и укладывают по направлению к противоположной внутренней;
• шаг укладки труб должен варьироваться от 100 до 300 мм;
• диаметр труб должен составлять 16 или 20 мм;
• от всех стен трубы укладываются на расстоянии не менее 150 мм;
• длина петли должна быть не больше 100 м при диаметре трубы 16 мм и не более 120 м при диаметре 20 мм;
• стыки труб нежелательны.

Особенности укладки теплого пола улиткой

Если теплый пол – единственный вариант обогрева, то помещение условно разделяют на 2 зоны: краевую и основную. Краевая зона располагается вдоль уличных стен, оконных проемов, где общие теплопотери больше. При наличии одной холодной стены, краевая зона имеет прямоугольную форму со стороной вглубь комнаты – 1 м. В угловой комнате, где состыковываются две уличные стены, краевую зону делают Г-образной формы.

В краевой зоне трубы укладываются с меньшим шагом, он составляет примерно 10 см. Тогда как в основной зоне шаг укладки бывает обычно 20 см. В большом помещении краевую и основную зоны формируют двумя петлями труб. При небольшой площади обходятся одной петлей. Ее укладывают в разных зонах по-разному. Здесь требуется определенная сноровка и опыт, чтобы одну петлю виртуозно разложить двумя разными зонами. Причем должен соблюдаться главный принцип: чем меньше шаг укладки, тем больше поток тепла.

Как укладывать водяной теплый пол?

Укладка водяного теплого пола является самым сложным процессом. Для монтажа такой системы обогрева сначала нужно подготовить основание. Для этого сперва требуется выложить слой гидроизоляционного материала, который закрепляется двухсторонним строительным скотчем или клеем.

После на него выкладывается слой теплоизоляции. Если изоляционный материал имеет фольгированное основание, то он выкладывается блестящей стороной вверх.

Затем начинается самый сложный процесс монтажа. Он происходит в несколько этапов:

1. Чтобы трубы лежали на полу строго по схеме, их необходимо зафиксировать. Для этого используется армированная сетка или крепеж. Сетка просто выстилается по всей площади и закрепляется поволокой. Использование сетки упрощает выкладку труб на одинаковом расстоянии друг от друга. Крепеж устанавливается на саморезы, для чего в полу нужно будет проделать отверстия. По периметру стен располагается демпферная лента, которая потребуется для дальнейшей стяжки в качестве компенсационного материала.
2. Трубы раскладываются согласно одной из схем: змейка или улитка, как это показано на видео. Шаг укладки зависит от размера комнаты и может варьироваться от 30 до 50 см.
3. После укладки и закрепления труб монтируется водяной коллектор. К нему подключаются все линии с теплоносителем из разных помещений. Трубы подсоединяются как для входящего тока воды, так и для исходящего. Именно коллектор отвечает за то, насколько быстро будет поступать вода из котла или общей трубы системы центрального отопления и возвращаться обратно в котел от подключенных труб. Коллектор отвечает также сразу за все полы в разных помещениях дома. Поэтому его лучше установить в доступном месте.
4. В финале коллектор соединяется с трубами теплого пола и подключается ко всей отопительной системе. Для этого сначала устанавливается термоголовка, которая через капиллярную трубу соединяется с термодатчиком и краном регулирования подачи воды.
5. После всех необходимых подключений нужно провести тестирование всей системы теплого пола. В случае протечек или неравномерно нагрева необходимо устранить неисправность.
6. Если вся система работает нормально – то выполняется заливка бетоном, то есть стяжка. После чего можно укладывать обычное декоративное покрытие.

Вариантов укладки труб теплого пола существует всего два: змейка или улитка. При укладывании змейкой все трубы укладываются параллельно друг другу в длину от одной стены помещения к противоположной. Входящий поток воды достигает середины змейки на другом конце комнаты и затем уже охлажденный теплообменник возвращается тем же путем по параллельным трубам обратно. Это способ идеально подходит для сложных помещений.

При укладке схемой «улитка» трубы располагаются по общей спирали, по которой горячая вода доходит от периметра до центра комнаты. Обратно охлажденная вода возвращается по тому же пути через другие трубы. Такая схема подходит для больших помещений, так как горячая вода сначала омывает всю площадь по периметру, что позволяет сразу охватить теплом всю комнату.

Совет

Важно, чтобы сопротивление воды в трубах, которые подходят к коллектору, было одинаковым. Для этого для больших комнат нужно создать несколько контуров или для маленьких комнат выбрать трубы более узкого диаметра

Особенности расчета необходимых материалов

После выбора вида теплых полов следует произвести расчет требуемых материалов.

К примеру, если выбрана кабельная система, следует определиться с общей длиной кабеля для укладки.

Для этого нужно учитывать несколько факторов:

• Под мебелью кабель не должен располагаться, поэтому при определении параметров комнаты, площадь, отведенная под нее не должна учитываться;
• Кабель не должен подходить вплотную к стенам. Минимальное расстояние от кабеля до стен должно составлять 5 см;
• Самым распространенным способом укладки является «змейка». При такой укладке кабель тянется по всей ширине или длине комнаты, не доходя до стены, заворачивается и прокладывается к противоположной стене, где опять заворачивается. Таким способом покрывается вся отведенная под систему площадь пола. При этом расстояние между параллельно лежащими частям кабеля должна составлять не менее 8 см.

Расчет количества термоматов или инфракрасной пленки значительно проще, к примеру секция термомата имеет ширину 50 см, а длина может достигать 30 м. Поэтому высчитать количество требуемых материалов не будет очень сложно.

Такую же ширину имеет и инфракрасная пленка, но длина ее не может превышать 8 м.

Можно использовать формулу.

Положительные и отрицательные моменты теплого пола

Как и любая отопительная система, установка теплого пола имеет свои достоинства, благодаря которым она пользуется популярностью:

• простые монтажные работы, не требующие больших затрат. Потратиться придется лишь на приобретение оборудования для подогрева воды. Сам же монтаж водяного отопления имеет приемлемую стоимость;
• система теплого пола имеет превосходную совместимость с любым напольным покрытием. Теплый пол можно монтировать под любой материал: линолеум, плитку, ламинат, ковровое покрытие;
• существенная экономия тепла, которая позволяет снизить расходы на отопление. Тепло экономится от 30% до 50%, а это, согласитесь, весомые показатели;
• современная отопительная система способна полностью заменить традиционное оборудование, тем самым позволяя увеличить полезную площадь помещения, придать эстетический вид комнате;
• система не зависит от перепадов электроэнергии, нагревается быстро и надежно удерживает тепло.

К недостаткам системы относятся:

• сложность технологии монтажа во многих квартирах. Оборудовать теплыми полами помещение в многоэтажке бывает сложно, а порой и невозможно;
• при подключении к централизованной системе отопления отсутствует возможность регулирования температуры поданной воды;
• некачественная труба или неправильный порядок монтажа могут в дальнейшем привести к затоплению. Даже незначительное просачивание приводит к большой проблеме.

При выборе материалов для создания теплых полов предпочтение следует отдавать качественным материалам, которые отличаются прочностью, выносливостью и долговечностью.

Монтаж

При монтаже непосредственно на грунт первый этап – черновая стяжка. Насыпают подушку из песка (около 5 см), гравия (10 см), уплотняют. Кладут песчано-цементную стяжку, дожидаются ее схватывания.

Если основание для укладки – бетонная плита, ее сначала нужно выровнять цементно-песчаной или специальной выравнивающей смесью.

Далее укладывается гидроизолирующая пленка (подойдет полиэтилен). Ее нужно класть с нахлестом полос около 20 см и на 20 см заводить на стены. Соседние полосы проклеивать монтажным скотчем.

По стыку пола со стенами укладывают демпферную ленту. Если длина хотя бы одной стены больше 8 метров, дополнительную полосу ленты кладут посередине комнаты и делают два контура водяного пола с обеих сторон от нее.

Компенсационный шов следует делать также над аналогичными швами несущих конструкций. Край ленты должен быть немного выше будущей стяжки, после заливки и схватывания бетона его можно обрезать.

Следующий слой – утеплитель. Можно взять маты ППС, листовой ППС или пенополиуретан, фольгированный пенофол. Не рекомендуется базальтовая вата, она гигроскопична. Для укладки над теплым подвалом достаточно трехсантиметрового слоя утеплителя, над холодным или по грунту – 5 см.

Если утеплитель не фольгированный, поверх листов кладут теплоотражающую пленку и проклеивают ее на стыках алюминиевым скотчем. Для крепления труб на фольгированный слой укладывают арматурную металлическую сетку с сечением прутка около 5 миллиметров и размером ячейки 15 на 15 см.

Трубу закладывают в пазы профиля матов или укладывают на сетку в соответствии со схемой. К ячейкам сетки крепят пластиковыми хомутами. Расстояние от крайнего витка до стены – не меньше 15 сантиметров.

Возле стен можно сделать шаг между витками 10 см, далее – 15. Укладка начинается от коллектора и заканчивается там же. При необходимости пересечения демпферного шва соответствующий участок трубы убирают в гофрированный кожух.

Вторым слоем сетки армируют стяжку.

Стяжку заливают после подключения и тестирования системы, слой над трубами – около 3 см. Для приготовления используют цемент М300 или выше, мытый песок и фракцию щебня до 2 см. Рекомендуемые пропорции: 1/1,9/3,7. Во избежание появления трещин и для упрощения процесса заливки рекомендуется добавлять в раствор пластификатор.

По мере застывания бетон регулярно опрыскивают водой и укрывают полиэтиленовой пленкой: при слишком быстром высыхании могут появиться трещины.

При монтаже без стяжки пирог пола выполняется аналогичным образом. В отсутствии у матов фольгированного покрытия, а также при использовании фрезерованных деревянных щитов или ДСП перед укладкой труб в каналы устанавливают отражающие металлические пластины.

Другие напольные покрытия

СНиП 3.04.01-87	Изоляционные и отделочные покрытия	Описание применение и характеристики основных отделочных материалов
ГОСТ 9757-90	Гравий, щебень и песок искусственные пористые. Технические условия	Характеристики керамзитового гравия, используемого, в качестве теплоизоляционного материла при монтаже полов
СНИП 23-02-2003	Тепловая защита зданий	Описание технологий и материалов, которые используются для комплексной защиты домов от теплопотерь
ГОСТ 28013-98	Растворы строительные. Общие технические условия	Характеристики растворов, применяемых с различными целями, в т.ч. для устройства наливных полов.
ГОСТ 20811-75	Материалы лакокрасочные. Методы испытания покрытий на истирание	Основные характеристики лакокрасочных покрытий, в т.ч. наливных полимерных полов

Как подобрать электрокабель

Нагревающий кабель электрического пола бывает резистивный либо саморегулирующий, это сказывается на принципе функционирования. Структура такого пола содержит силовые проводки, прокладывающиеся для подсоединения системы, и кабелей, посредством них осуществляется согрев. Для минимизации сопротивления обогревающие и силовые кабели соединяются при помощи особых муфт.

Стержневой компонент резистивного кабеля — это жила высокого сопротивления, по ней проходящий ток трансформируется в термическую энергию. С целью избегания травматизации током нагревающая жила обработана поверху изоляционным слоем, а поверх прокладывается оплетка из металла. Последняя выступает в качестве заземления и экранирующей защиты от полей электромагнитного типа, зарождающихся в процессе функционирования. Снаружи все слои укрываются изолированием. В резистивных кабелях бывает и 1, и 2 жилки.

Двужильный кабель характеризуется наличием и токопроводящей жилки, располагающейся промеж 2 нагревающих проводков. Поскольку электрический ток протекает в различных курсах, электромагнитные поля в проводках друг друга возмещают. Монтаж резистивных кабелей требует заделать их в стяжку качественно. Делается это для того чтобы провод не перегрелся и не вышел из строя.

Выбор кабеля для теплого пола

Структура с одножильным кабелем считается максимально простой. Монтаж ее состоит в выстилании по полу кабеля. Для этого оба края провода подключаются к энергоснабжающей системе, то есть на полу он расположен как петля. Подобная система имеет и свою особенность. Вследствие протекания по нему электрического тока происходит образование электромагнитного поля. Благодаря оплетке это явление сглаживается, однако, результат не всегда положительный.

Саморегулирующий кабель в сравнении с резистивным имеет больше преимуществ, поскольку в качестве нагревательного элемента используется полимерная матрица. Если прогревается один участок, там происходит понижение силы тока. Это оказывает влияние на выделение тепла. В данном участке понижается температура, а в остальных местах все работает стандартно. Саморегулирующий кабель намного дороже, чем стандартные нагревательные элементы, однако, служи он намного дольше.

Как правильно рассчитать пол

В процессе приобретения кабеля первостепенно определяется мощность нагревательной системы в целом. Расчет ведется на 1 м2. Рекомендованы специалистами такие параметры как:

• лоджия и балкон — 200 Вт/м2;
• кухня, коридор и прихожая — 150 Вт/м2;
• спальня — 100 — 1500 Вт/м2;
• ванная комната и туалет — 180 Вт/м2.

Такие показатели помогают с легкостью определить удельную мощь обогревающего пола.

При расчете необходимо исключить площадь, занятую стоящими на полу предметами — это может быть холодильник, диван, ванна, шкаф и так далее. Данные предметы интерьера не дают циркулировать воздуху, что повлечет за собой повышение расхода электрической энергии, кабельный перегрев и поломку системы. Кроме того стоит помнить, что в жилых домах электрическая проводка рассчитана на максимально 4 кВт.

Электрический кабель для теплого пола

Затем наступает черед распределения управляющих элементов и нагревательных узлов. Во-первых, нужно создать подробнейший план монтажа обогревающего пола на листе. При этом учитываются не только места освобождения от нагревающего пола под мебель и бытовую технику, но и зоны, в которых проходят всевозможные тепловые источники, в том числе и отопительные трубы.

Особенностью электрических обогревающих полов считается то, что в сравнении с гидравлической системой, элементы контура прогреваются равномерно. Когда выход тепловой энергии ограничен, например, мебелью, то дополнительный обогрев идет снаружи. Соответственно, нагревающие элементы выходят из строя. Более того мебель и бытовая техника тоже могут испортиться. Таким образом, данная особенность в некоторых случаях считается недостатком, поскольку в комнате перестановку сделать будет весьма затруднительно. Благодаря созданию плана получается неправильная фигура, которая вписана в пространство помещения. Именно в ней и будет выложен электрический обогревающий пол.

Лучшим вариантом для такого типа пола будет организация независимых контуров для разных комнат. Пусть они будут даже разделены символически, но с отдельными регуляторами и подводом питания. Когда будет заливаться стяжка, между обозначенными зонами можно положить демпферную линию по всей площади пола. Это позволит не запутаться. После того как план составлен на листе его нужно перенести на половую поверхность.

Расчет мощности

Знание коэффициента мощности кабеля необходимо для того, чтобы понять, достаточным ли будет обогрев всего помещения. Кроме этого, показатель также играет свою роль при выборе длины самого материала.

Для вычисления мощности следует воспользоваться следующей формулой: P1= P2*S*1.3 (…1.6), при этом под P1 подразумевается мощность кабеля, идущего на укладку теплых полов; под P2 подразумевается мощность прогрева на один квадратный метр комнаты; вариативные показатели от 1,3 до 1,6 представляют коэффициент запаса. Его роль заключается в том, чтобы оборудование функционировало не на пределе собственных возможностей, а имело резерв запаса мощности.

Как правило, для обогрева одного квадратного метра требуется мощность в пределах 120-180 ватт, в случае с застекленными лоджиями и балконами показатель увеличивается до 180-250 ватт на один квадратный метр. Мощность может меняться в зависимости от того, была ли установлена система с целью основного источника тепла либо дополнительного:

• если монтаж конструкции запланирован как единственный источник тепла, то покрывается более 70 процентов поверхности пола;
• если конструкция выступает в качестве дополнительного отопления, укладка кабеля происходит только на поверхности, где не предусмотрена мебель либо бытовая техника.

Рассчитав мощность кабеля для каждого отдельного помещения, вычисляется его длина по формуле: h (шаг укладки кабеля) = S (площадь утепляемой поверхности)*100/L (общая протяженность кабеля). Кабель, в зависимости от мощности, имеет стандартную длину

Обрезать его не рекомендуется – в случае необходимости меняется шаг его укладки в процессе монтажа. Важно помнить, что такой расчет также должен учитывать провод для подключения всей конструкции и регулятора от счетчика к каждому элементу системы, так как схема подключения теплого пола не допускает прямого подхода к розетке

Основные ошибки монтажа и их устранение

Чтобы обеспечить высокое качество работы, стоит рассмотреть типичные ошибки, чтобы избежать их при монтаже:

1. Укладка утеплителя на неровное основание. Даже под стяжкой он может «играть», что опасно повреждением трубы под нагрузкой.
2. Отсутствие гидроизоляции особенно опасно на грунте, где сырость может проникать в систему и постепенно разрушать ее.
3. Слишком толстый слой стяжки снизит эффективность обогрева. А слишком тонкий приведет к неравномерному нагреву поверхности.
4. Недостаточная толщина утеплителя или использование хрупкого материала станут причиной теплопотерь впоследствии.
5. При использовании пенопласта его нужно закрывать пленкой сверху, экструдированный пенополистирол застилать не нужно.
6. Отсутствие демпферной ленты по периметру приведет к появлению трещин на поверхности.
7. Экономия на трубе и укладка ее широким шагом снижают эффективность обогрева.

Электрический теплый пол своими руками технология монтажа

Монтаж теплого пола следует начать с устройства места установки терморегулятора и прокладки к нему штроб для электрических кабелей. Посадочное место блока управления представляет не что иное, как обыкновенное гнездо с пластиковой коробочкой, в которое устанавливают розетки и выключатели. Определившись с местом установки терморегулятора, с помощью специальной коробки высверливается посадочное место. От него прокладывается штроба к распределительному щитку и к полу.

Следует понимать, что схема подключения электрического теплого пола предусматривает его подсоединение не в распределительную коробку, а непосредственно к квартирному электрощитку. Систему подогрева пола в обязательном порядке необходимо посадить на отдельный автоматический выключатель. С учетом всего этого и нужно выполнить прокладку штроб.

После того как штробы готовы, можно устанавливать пластиковый подрозетник (в отверстие он крепится с помощью алебастра), прокладывать в него кабели подачи питания и приступать к укладке нагревательного мата.

Прокладка проводов для электрического теплого пола фото

С нагревательными кабелями дела обстоят довольно просто. Чтобы покрыть полметровой полосой всю обогреваемую площадь, мат необходимо научиться разрезать особым образом. Раскатав его на необходимую длину, в сетке, на которой крепятся кабели, делается разрез, после чего вы сможете развернуть мат в любом направлении, в том числе и в обратном. Вот так змейкой с учетом рельефа местности и раскладываются все нагревательные кабели. После того, как мат будет полностью расстелен, сетка крепится к основанию пола клеем для кафельной плитки.

Пока нагревательный мат присыхает к полу, самое время заняться прокладкой холодных кабелей и монтажом температурного датчика – последовательность этих работ роли не играет. Начнем с холодных кабелей. Основное условие, которое необходимо выдержать при их прокладке к месту установки терморегулятора – это непересекаемость проводов, они должны идти параллельно друг другу и ни в коем случае не пересекаться. Крепятся холодные кабели алебастром, а их концы выводятся в коробку терморегулятора.

Устройство электрического теплого пола

Теперь о термодатчике – здесь также особых сложностей не должно возникнуть. Единственное, что необходимо, так это правильно определить его место установки. Совсем забыл, для его монтажа также необходимо сделать штробу – хотя сам датчик и имеет небольшие размеры, устанавливается он в гофре, конец которой глушится. Это необходимо для того, чтобы была возможность заменить его в случае выхода из строя.

Технология укладки электрического теплого пола своими руками

Штробу придется прорезать от его места установки до терморегулятора. Если штробу не резать, а укладывать как есть, то в процессе дальнейшей облицовки пола придется либо закладывать больший слой клея для кафеля, либо лить чистовую стяжку толще. Теперь о месте установки термодатчика. По большому счету, его можно установить в любом удобном месте обогреваемого пола с одним лишь условием – он должен располагаться четко между витками нагревательных кабелей. В этом случае его работа будет наиболее оптимальной.

Ну и завершающий этап монтажных работ – это подключение и установка терморегулятора. Как правило, с обратной стороны этого устройства расположены клеммы, на которых с помощью графических символов указано что и куда подсоединять. Кроме того, в инструкции к терморегулятору прилагается принципиальная схема его подключения

На что необходимо обратить особое внимание в процессе подключения и установки терморегулятора, так это на качественное подсоединение проводов – их концы в обязательном порядке необходимо пропаять

Установка терморегулятора электрического теплого пола

Вот так выполняется монтаж электрического теплого пола своими руками

Ну и напоследок хочу акцентировать внимание на том, что по окончании всех работ теплый пол необходимо проверить на работоспособность. Только после этого можно заливать пол финишной и укладывать декоративное напольное покрытие

Если речь идет об облицовке теплого пола кафелем, то его можно укладывать непосредственно на провода, только использовать при этом специальный клей.

Условия для укладки теплого пола

Независимо от того, какой вид электрических полов был выбран, существуют определенные условия, которые следует соблюдать, чтобы в дальнейшем такое оснащение дома только радовало:

• Площадь покрытия обогревающей системой должна составлять не менее 70% от площади пола. В таком случае работа ее будет эффективной;
• Перед укладкой системы сразу следует определить места расположения мебели и большой бытовой техники, для того, чтобы исключить возможность повреждения проводов системы;
• Произвести расчет мощности электроэнергии, которую будет потреблять система и выяснить, выдержит ли проводка дома такую нагрузку.

Если эти условия соблюдаются, то можно приступать к следующему этапу работ.

Вначале нужно определиться, какой из видов теплых полов будет самым оптимальным.

Так, кабельный теплый пол имеет самую сложную технологию укладки, требует тщательных подготовительных работ, обязательно потребуется дополнительная стяжка. Но этот вид является самым экономичным по расходу электроэнергии.

Термоматы же монтируются проще всего, подготовительные работы для их укладки минимальны, но и потребляют они энергии больше всего.

Инфракрасный вид теплых полов имеет среднюю по подготовительным работам сложность, укладка их не особо сложная. Потребление электроэнергии у них выше, чем кабельных, но меньше термоматов.

Сферы применения электропола

В силу своей специфики теплый пол используется совместно с централизованным отоплением в домах и квартирах. Приведем несколько примеров его эффективного применения:

Обогрев кухни и комнат. Данный тип обогрева помещений способствует нормализации влажности и температуры. Равномерный нагрев поверхности пола не позволяет возникнуть конвекционным потокам, а электронный термостат автоматически поддерживает заданные параметры.

Теплообмен в комнате с центральным отоплением (А) и теплым полом (В)

Применение во влажных помещениях. Если правильно подключить систему (через УЗО или дифференциальный автомат), а также обеспечить надежное заземление электрического пола и установить гидроизоляцию, то можно принимать душ без поддона или резинового коврика.

Пример, как правильно уложить и подключить теплый пол, а также покрыть его керамогранитной плиткой

Балконы и лоджии. Даже на застекленном балконе или лоджии можно получить простуду в зимнее время, исправить ситуацию можно снабдив их электрическими полами. Это разумней, чем там сделать батарею отопления.

Какой теплый пол выбрать?

Теплые полы могут быть электрическими и водяными.

• Электротип. Нагревательным элементом для электрического теплого пола служат кабели, специальная пленка или стержни. Электрическая энергия преобразуется в тепловую. Этот тип используют обычно для покрытия небольших помещений, таких как балкон, ванная или коридор.
• Водяной тип. Водяные полы подключаются к системе общего отопления или бойлеру и могут обогревать большие помещения.

Однако перед установкой нужно сравнить и общие характеристики этих видов, и ваши условия, в которых пол должен будет работать.

ОСОБЕННОСТИ ЭЛЕКТРИЧЕСКОГО ПОЛА

Для электрического теплого пола источником энергии служит только электричество. Другие источники питания невозможны. Эта система отопления более дорогая в обслуживании, хотя дешевле обходится в установке.

Чаще всего для экономии электроэнергии этот вид используют в определенной небольшой зоне: в коридоре, ванне в кухне

При этом очень важно заранее определить, где будет стоять мебель и не стелить теплый пол под предметами интерьера. Дело в том, что теплый воздух не будет подниматься вверх, и может возникнуть перегрев

Также не рекомендуется двигать мебель после установки теплого пола. В лучшем случае перегрев может привести в перегоранию кабеля, в худшем к возгоранию. Если кабель повредить механически вместе с напольным покрытием возможен удар током. Если теплые полы приходится ремонтировать и поврежденный участок не возможно найти и поставить специальную муфту, приходится заменять весь участок пола.

При работе теплого поля этого типа создают электромагнитные излучения, которые могут влиять на здоровье людей и животных. Это касается только кабельных электрических полов.

https://youtube.com/watch?v=8l9tpD2ZM_c

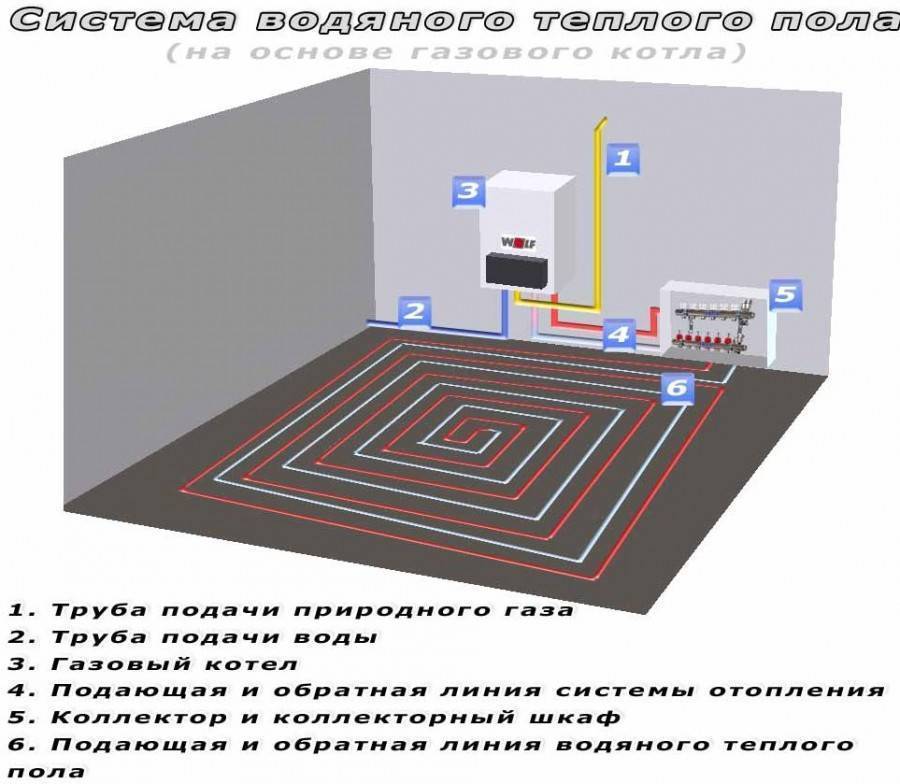

ОСОБЕННОСТИ ВОДЯНОГО ПОЛА

Водяной пол подключается к системе центрального отопления. Его сложно монтировать, нужен опыт и определенная квалификация. Водные теплые полы можно подключать только в новостройках, где в квартирах предусмотрена возможность подключения этого вида отопления. В старых многоэтажках подключение без разрешения запрещено. Возникают перепады давления и температуры. Кроме того возможны сложности в связи с окончанием отопительного сезона.

Эту система отопления не рекомендуется устанавливать в местах общего пользования. Энергозатраты в этом случае не рентабельны экономически из-за большой потери теплоэнергии.
Обычно теплые полы рекомендуют как дополнительное отопление. Основным источником теплые полы можно делать только в случае соблюдения жестких международных стандартов. Для основного источника отопления используется водяной теплый пол

При его установке важно учесть теплопотерю помещения и произвести детальные расчеты.
В многоэтажках с общей системой водного отопления получить разрешение на установку водных полов практически невозможно. Общая система отопления не рассчитана на технологию теплых полов

Гидравлическое сопротивление водяных полов выше, чем у общего отопления, что может вызвать сбой. Холодно станет или в одной, или в нескольких, или во всех квартирах.

Очень важно качество напольного покрытия. Не используйте вместе с теплыми полами линолеум сомнительного качества! Нагрев пола приводит к испарению вредных веществ

Лучше всего использовать керамическую плитку или ламинат. Паркет или ковролин обладают низкой теплопроводимостью и снизят эффективность теплых полов.

К сведению. В частных домах и квартирах лучше всего использовать дополнительно водных теплый пол, а основным оставить радиатор, но использовать его с пониженной температурой. В многоэтажках дополнительным лучше ставить электрический пол. Тогда в случае поломки электричества будет работать центральное отопление.
