Элитная металлочерепица. Обрешетка под металлочерепицу

Шаг обрешетки под металлочерепицу по нижнему краю

Крепление обрешетки начинают снизу, строго по краю карнизного свеса крыши. От нижнего торца доски отступают меньше, чем от остальных, так как край металлочерепицы прикручивают не под спадом волны, а между гребнями (в верхнюю ступень). При этом нижнюю опору утолщают на высоту перепада. Сверху набивают еще одну доску. Образуется стандартный выпуск 5 см.

Расстояние между досками обрешетки под металлочерепицу зависит от типа профиля. В основном длина волны составляет:

• 350 мм – для «Монтеррей», «Классик», «Супермонтеррей»;
• 400 мм – для «Макси», «Каскад».

Дополнение! Вовсе не обязательно знать название профиля. Для определения шага обрешетки измерьте обычной рулеткой промежуток от одного перепада волны до другого по длине листа.

Биохимическая обработка дерева. Защита от вредителей

Перед монтажом обрешетку необходимо обработать специальными защитными средствами, которые придадут стойкости элементам и всей кровли. Стоит заметить, что антисептики выпускаются для всех пород древесины, но между собой они отличаются и приспособлены к конкретным породам и климатическим условиям окружения. Например, для жарких мест строители используют антисептики против огня, во влажном климате – против влаги.

Основные виды биохимических средств для обработки деревянных элементов: антипирены (средства для огнезащиты), биозащитные (средства от вредителей-насекомых), водоотталкивающие, средства для защиты от грибков и плесени, универсальные средства.

Для обработки этими средствами можно использовать обычные малярные кисточки, пропитывая ими поверхность деревянных элементов. Это долгий процесс и не такой эффективный, как нанесение биохимических препаратов с помощью распылителей.

Перед нанесения защитного слоя дерево очищают от мусора и тщательно сушат.

Этап 5. Монтаж черепицы. Основные правила

1. Монтаж может выполняться одним из двух способов. Если укладка листов начинается справа, то каждый новый накладывается на предыдущий. Если наоборот, то накладываются предыдущие листы.
2. В целях корректности монтажа четыре листа черепицы, расположенные внахлест относительно друг друга, сначала прихватываются, выравниваются, а уже потом окончательно соединяются одним саморезом.
3. Саморезы должны быть качественными, ведь от них во многом зависит срок службы кровельного покрытия. Это обязательно должны быть оцинкованные шурупы с уплотнительными головками из пропиленового каучука, герметично заполняющими отверстие при закручивании.
4. В месте соединения четырех листов появляется утолщение. Его нужно удалить, для чего часть угла срезается или выпрямляется капиллярная канава, находящаяся под штамповочной чертой.

Что необходимо знать при использовании кровельного профиля

Перед тем, как класть металлочерепицу, надо знать, что выполнение необходимых простых правил обеспечит долговечную службу используемых материалов.

• для транспортировки профиля на машине, необходимо чтобы длина кузова была больше или равна длине листа профиля;
• спецодежда может состоять из обычного строительного комбинезона, перчаток и мягкой обуви (резиновые кеды вполне подойдут), чтобы не повредить материал профиля. При работе на крыше становится только на обрешётину и в прогиб волны;

резиновая обувь

• при ручной транспортировке необходимо нести листы в вертикальном положении, чтобы не возникали перекосы, которые могут привести к дальнейшей деформации материала;
• для хранения профиля металлочерепицы используются брусья толщиной 200 мм с шагом 500 мм. Если срок хранения профиля превышает один месяц, то необходимо распаковать листы от заводской упаковки и переложить рейками, с учётом максимальной высоты 70 см, получаемого штабеля;

хранение металлочерепицы

• необходимо произвести контрольный обмер кровли. После установки стропил осуществляют замер прямоугольности скатов. Разница двух диагоналей кровли не должна превышать двух сантиметров, а все установленные стропила должны располагаться в одной плоскости;
• проверить минимальный угол наклона скатов, который составляет минимум 14°.

Технология монтажа металлочерепицы

Эксплуатация кровли, покрытой металлочерепицей, во многом зависит от соблюдения технологии монтажа, где установлены следующие правила:

• кровельный лист подлежит креплению в месте прилегания к обрешетке в прогибе волны;
• монтаж нижних листов к первой обрешетке происходит путем крепления над ступенькой через волну;
• монтаж остальных листов к обрешетке происходит с креплением как можно ближе к ступеньке;
• монтаж со стороны торцевой доски выполняется в каждую волну;
• все листы должны быть должным образом притянуты к обрешетке;
• в местах нахлеста монтаж листов выполняется саморезами в спад волны.

Количество винтов берут из расчета до 9 штук на один квадратный метр кровельного покрытия. Подрезание металлочерепицы выполняют при помощи ножовки по металлу, ножниц по металлу или высечных ножниц. Основным критерием при выборе слесарного инструмента является объем работ и ширина обрабатываемой поверхности.

Так, для нарезания небольших полосок вполне подойдет ножовка или ножницы по металлу. В случае необходимости произвести длинный рез, ширина которого составляет большое расстояние, высечные ножницы будут наиболее подходящим инструментом.

Монтаж обрешетки

Доска для обрешетки должна быть следующих размеров:

• ширина — 100 мм;
• толщина — 30 мм, для нижнего ряда обрешетки (возле карниза) — 45 мм.

Работа по обрешетке крыши начинается снизу и продолжается до самого верха. Между первым и вторым рядом досок должно быть расстояние в 30 мм все последующие ряды на расстоянии шага листа металлочерепицы. В местах около трубы, мансардного окна или ендовах обрешетка делается сплошной. Сплошной обрешетку можно делать по всей крыше, но это экономически нецелесообразно.

К обрешетке листы металлочерепицы крепятся при помощи саморезов с резиновой шайбой. Защитная пленка с профлиста снимается непосредственно перед установкой. Листы необходимо укладывать внахлест друг на друга.

Инструкция по монтажу металлочерепицы своими руками

Как крыть крышу металлочерепицей? Необходимо начать с расчетов.

Расчет металлочерепицы на крышу

В первую очередь, необходимо сделать замер крыши при помощи длиномерной рулетки. Сложные конструкции крыши разбиваются на отдельные участки и измеряются. Точность расчета необходимого кровельного материала зависит от количества снятых размеров.

Далее, каждый снятый размер необходимо разделить на ширину кровельного листа. При этом следует помнить, что металлочерепица укладывается в нахлест. Поэтому учитывается только полезная ширина кровельного листа.

Резка металлочерепицы

Для раскроя листы металлочерепицы необходимо положить на ровное надежное основание. Ножницы, которые подойдут для раскроя металлочерепицы:

• ножницы по металлу просечные
• электроножницы просечные
• ножницы по металлу рычажные.

Во избежании возникновения коррозии, места срезов после раскроя металлочерепицы необходимо обработать ремонтной эмалью.

Правила крепления металлочерепицы

Как крепить металлочерепицу? При монтаже кровли крыши из металлочерепицы применяются специальные кровельные саморезы длиной до 28 мм. Саморез для металлочерепицы имеет уплотнительную шайбу и шестигранную головку. Обязательным условием при выборе саморезов должен быть цвет и срок службы точно такой, как у кровельного покрытия.

Саморезы вкручиваются шуруповертом. Очень важный этап — поймать вращающий момент шуруповерта. При недостаточном вкручивании уплотнительная шайба самореза не создаст определенную степень герметизации. При чрезмерно вкрученном саморезе уплотнительная шайба деформируется, что грозит ослаблением крепления.

Саморез необходимо крепить в нижнюю часть волны металлочерепицы. Жесткости верхней части волны недостаточно для плотного примыкания самореза с уплотнительной шайбой. У верхней части волны металлочерепицы осутствует площадка примыкания к стропильной конструкции. В этом месте саморез просто сомнет кровельный лист.

На один квадратный метр металлочерепицы необходимо вкрутить 6-8 саморезов. Кровельные листы скрепляют между собой более короткими саморезами.

Видео инструкция по монтажу металлочерепицы своими руками поможет вам покрыть крышу.

Ещё одно подробное видео по укладке крыши из металлочерепицы своими руками.

Монтаж ендовы

Функции ендовы при монтаже крыши из металлочерепицы:

• защита стыков двух скатов от атмосферных осадков
• снижение дождевых и снеговых нагрузок на кровельное покрытие
• улучшение внешнего эстетичного вида крыши.

Ендова закрывает пространство между двумя стыками крыши. Различают нижние и верхние ендовы.

Нижняя ендова устанавливается до монтажа металлочерепицы. Защищает подкровельное пространство от попадания влаги.

Верхняя ендова крепится поверх листов металлочерепицы. Служит, в основном, декоративным элементом и придает крыше эстетичный внешний вид. При креплении верхней ендовы саморезами необходимо проконтролировать, чтобы не повредилась середина нижней ендовы.

Ендовы, изготовленные из оцинкованной стали, продлят срок эксплуатации кровли.

Установка конька на крышу из металлочерепицы для вентиляции

Теплый воздух из внутренних помещений дома поднимается вверх. Это способствует образованию влаги под кровлей. Чтобы избежать таких неприятностей, необходимо установить доску на коньковый прогон. Доска служит разделителем между двумя половинами крыши. Это необходимо для того, чтобы кровля всегда отдавала вентиляционный воздух только с одной стороны. Эту функцию выполняет конек для металлочерепицы.

С помощью конька и коньковой доски крыша конструируется так, чтобы каждая вентиляционная область выводила воздух в отдельный канал.

Монтаж металлочерепицы своими руками необходимо осуществлять, соблюдая все выше изложенные правила. Тогда в течение длительного времени не потребуется ремонт и замена кровельного покрытия из металлочерепицы.

Время чтения ≈ 3 минут

Из чего производят металлочерепицу?

Классическая металлочерепица производится из стальных профилированных методом холодного проката листов. Обычно применяется сталь с повышенным содержанием цинка, реже – сплавы цинка и алюминия.

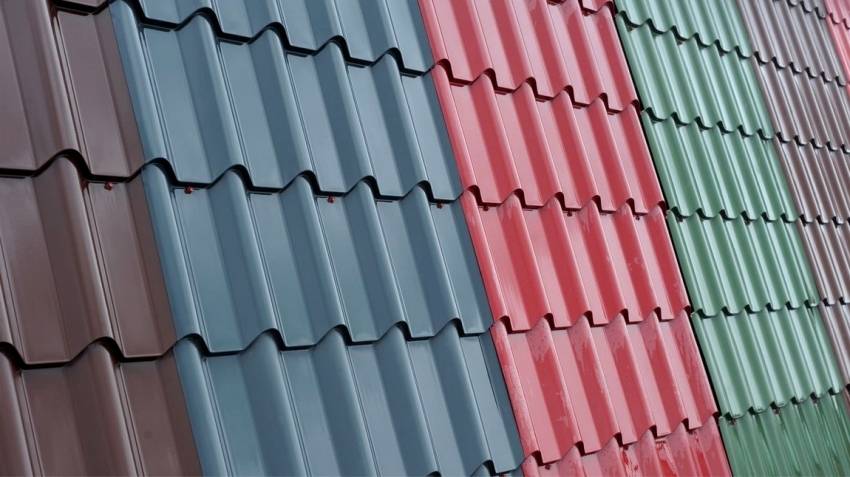

Рисунок 3. Классическая стальная металлочерепица

Однако сегодня выпускаются не только металлочерепичные листы из стали, но и из цветных металлов:

• Алюминиевая металлочерепица – основной особенностью является устойчивость к коррозии и легкий вес. Но дополнительное защитно-декоративное покрытие тоже имеется – оно продлевает эксплуатационный ресурс кровли. Стоимость такого кровельного материала на порядок выше по сравнению со стальным.
• Медные листы – не нуждаются в дополнительном защитно-декоративном покрытии. Со временем на поверхности образуется налет зеленоватой патины, который является отличной защитой от любых неблагоприятных факторов, а также придает благородный и изысканный внешний вид. Но стоит она очень дорого, поэтому большим спросом не пользуется среди потребителей.

Фото 4. Медная металлочерепица

Плюсы и минусы кровли из металлочерепицы

Чаще всего для крыши частного дома используют именно металлочерепицу, поскольку этот кровельный материал обладает большим количеством преимуществ:

• небольшой вес — всего 4–6 кг/м2;
• широкий цветовой ассортимент;
• разные модели — внешний вид волн;
• экологическая чистота — вредных веществ в составе материала нет;
• высокая прочность при соблюдении правил монтажа — благодаря наличию рёбер жёсткости (например, материал толщиной в 0,5 мм выдерживает нагрузку в 200 кг/м2 и больше);
• устойчивость к механическим повреждениям и перепадам температур (минимальное температурное расширение);
• невысокая стоимость;
• возможность самостоятельного монтажа.

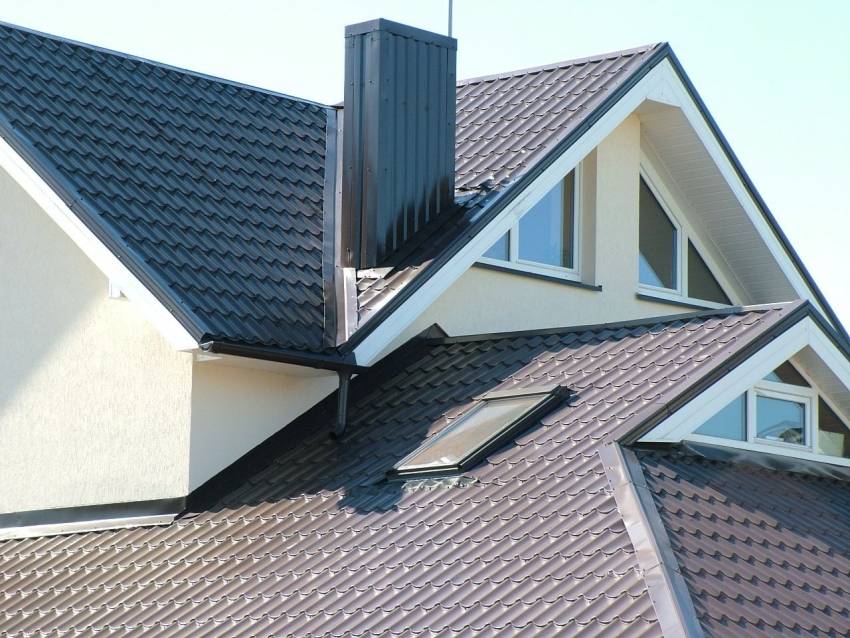

Металлочерепица — прочный и привлекательный кровельный материал

Но металлочерепица имеет и один существенный недостаток — шумность во время дождя и града. Поэтому в кровельный пирог жилого дома обязательно включают слой шумоизоляции (например, полистирол). Также эту роль может выполнять двойной слой утеплителя или металлочерепица со специальным звукоизоляционным покрытием.

Слои утеплителя под металлочерепицей хорошо справляются с подавлением наружного шума

Внимание к деталям

Покрытие кровли металлочерепицей редко обходится без оформления печной трубы и карнизов. Для защиты трубы необходимо вставить ендову, которая будет разбивать потоки воды, заставляя их стекать по поверхности.

Пошаговая инструкция оформления карниза предусматривает:

1. Крепление карнизной планки. Ее ширина — 10−15 см. Она вертикально крепится к стропилам под выступающей частью металла.
2. Монтаж обрешетки. От стены дома к карнизной планке.
3. Крепление листов металла соответствующей ширины. Для оформления карниза используется профлист.
4. Стык между вертикальной и горизонтальной частью карниза закрывается металлическим уголком.

Завершающим этапом работы является закрытие выступающей части обрешетки под скатами. Для этого используют профлист. При его укладке совмещают направление волны.

Подготовка крыши к укладке

Делают чертеж раскладки полос металлочерепицы, соответственно составляют эскиз расположения деталей обрешетки. По чертежам рассчитывают количество материала для каркаса, утепления, гидроизоляции. Считают протяженность коробов для стока, креплений и соединений для них.

Обрабатывают деревянные конструкции защитными препаратами от гнили, влаги, возгорания. Антисептики наносят кистью, или применяют распылители. Средствами не обрабатывают влажную древесину от дождя или снега. Для просушки используют ветродувы, сооружают навесы.

Проверяют стропильную плоскость, чтобы убрать неровности. Для этого используют рубанок, болгарку, наращивают куски рейки с применением скоб, саморезов.

Монтаж ендовы при кровле металлочерепицей

Еще один чрезвычайно важный элемент, правилами установки которого нельзя пренебречь – ендова. Для каждого такого элемента обязательно крепится дополнительная доска. Крепление в этом случае нужно начинать снизу, постепенно продвигаясь вверх и не забывая про необходимость нахлеста (в данном случае 25-30 см). Ниже уровня карниза обязательно обрезают нижнюю планку. Затем следует отбортовка, под которую, как и под конек, прокладывают уплотнитель.

Между листами и осью остается зазор, размером порядка 8-10 см. Затем на расстоянии примерно 1,5 см от штамповочной линии в обрезанные листы закручивают шурупы. При этом, крепление должно быть расположено в 25 см от оси ендовы. Если следовать этой технологии, то в итоге лист, в месте крепежа, сойдется с доской, на которой расположена ендова.

Что же касается монтаж ендовы внизу, то ее необходимо начинать до укладки кровельного материала

Это важно, чтобы в дальнейшем обеспечить стекание воды непосредственно в доборный элемент

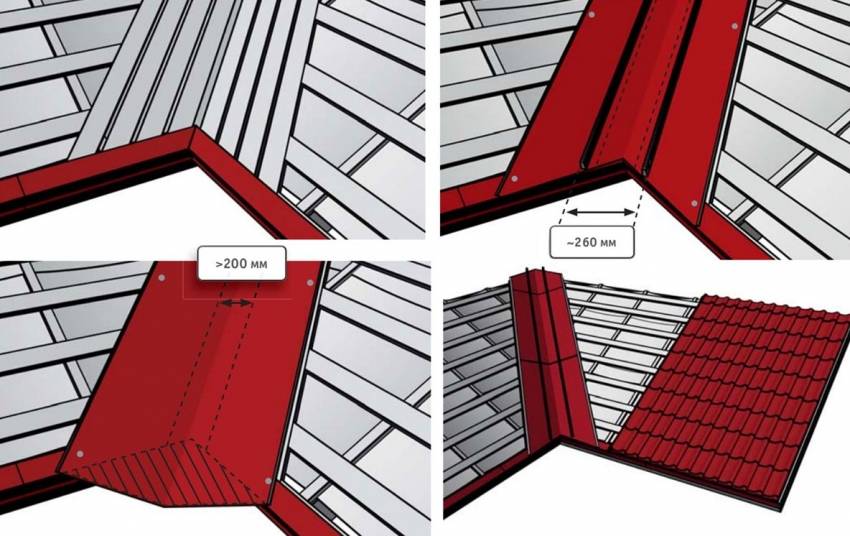

Схема монтажа ендовы при кровле металлочерепицей

Для того чтобы прикрыть те места, где видны обрезанные листы, используют специальные декоративные накладки. Устанавливая их, также нужно помнить несколько простых правил:

• установка обязательно должна быть произведена снизу вверх;
• уплотнитель между накладкой и черепицей не нужен;
• накладки обязательно должны быть уложены внахлест минимум 10 см;
• крепежные элементы (в данном случае саморезы) не должны провоцировать повреждение ендовы.

Очень часто приходится сталкиваться с ситуациями, когда начало и конец ендов расположены непосредственно на скате крыши. В качестве примера можно рассмотреть случай, когда производится установка слухового окна. В такой ситуации обязательно нужно подложить отдельную доску, а для самого окна в листе металлочерепицы проделывают отверстие. Карнизный срез при этом перекрывается планкой. А вдоль стенок обязательно должен быть уложен уплотняющий материал.

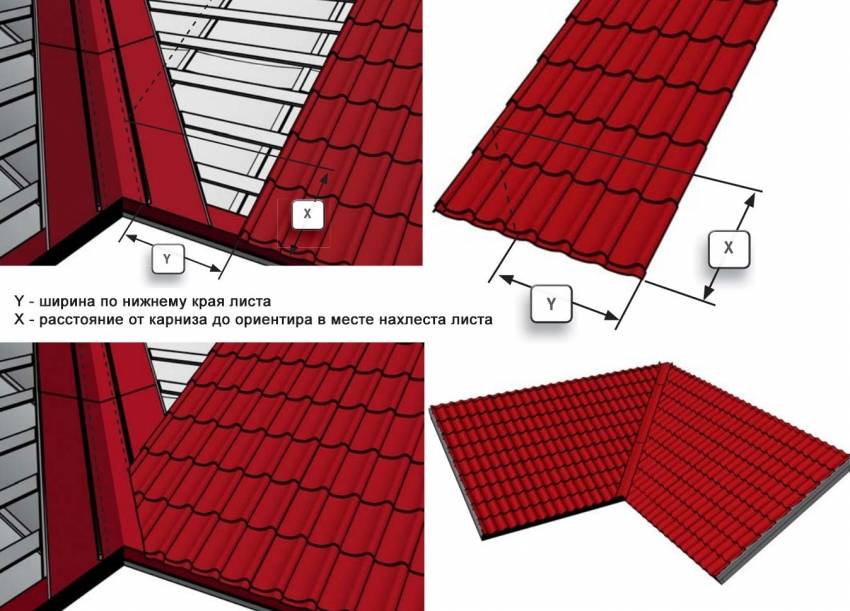

Схема расчета эндовы при кровле крыши металлочерепицей

Монтаж деталей до укладки металлочерепицы

Перед тем как класть листы металлочерепицы, проводят установку доборных элементов, так как сделать это позднее не получится.

Установка карнизной планки и подшивка свесов

Карнизная планка выполняется из стали 0,4–0,5 мм и по расцветке соответствует основному кровельному материалу.

Последовательность действий:

1. Выполняют монтаж лобовой доски, прикрепляя её к торцу стропил.
2. Крепят к стене дома опорный брус для подшивки.
3. Зашивают свес шпунтованной доской или металлическим профилированным листом.
4. Монтируют кронштейны для водосточной системы.
5. Устанавливают карнизную планку поверх водосточного крепления.

Шаг крепления планки саморезами 30–40 см. При необходимости укладки двух карнизных элементов делают нахлёст 10–15 см.

Монтаж ендовы

Ендова — это внутренний угол, образующийся при соединении двух скатов кровли

Детали устанавливают на коньке двухскатной, вальмовой и ломаной крыши, а также во внутренних углах стыковки скатов.

Если углы не совпадают с конфигурацией деталей, их корректируют с помощью резиновой киянки.

Крепят ендову саморезами с головками в виде пресс-шайбы.

Установка планки примыкания

До монтажа черепицы устанавливают нижние планки примыкания. Одну сторону с помощью саморезов закрепляют к стене, вторую к доскам обрешётки.

Коротко о главном

Качественно собранная обрешётка прослужит владельцам не один десяток лет. Чёткое соблюдение рекомендаций опытных строителей, тщательные измерения и применение лучших материалов позволит добиться требуемого результата с минимальными затратами.

Для сборки несущего каркаса лучше всего подходят доски и брусья хвойных пород. Перед началом монтажных работ производятся тщательные расчёты, определяется шаг обрешётки, заготавливаются пиломатериалы и инструменты. Не следует забывать о дополнительных приспособлениях – кровельной лестнице и шаблоне.

Деревянные элементы собирают поверх гидроизоляции, используя оцинкованные гвозди и устойчивые к коррозии саморезы. Из-за особенностей системы «шип-паз» профилированные листы собираются в строгом порядке снизу вверх. Мастер фиксирует их в заранее определённых местах, не пробивая элементы кровли гвоздями.

Оценок 0

Доборные элементы

Под доборными элементами подразумеваются изделия, скрепляющие между собой различные примыкания кровли и делающие ее эксплуатацию более удобной и безопасной. Сюда можно отнести:

• Карнизную планку. Данное изделие производится из тех же материалов, что и металлочерепица. Оно защищает лобовые доски обрешетки от намокания.
• Торцевую планку. Защищает крайние элементы кровли от попадания влаги, предотвращает повреждения от ветровой нагрузки.
• Снегозадержатели. Предотвращают резкие падения больших снежных масс со ската крыши.
• Коньковую планку. Соединяет листы металлочерепицы в областях перелома двух скатов кровли. Изделие играет важную роль, так как без коньковых планок конструкция кровли в этих областях становится уязвимой и повреждаются от внешних воздействий в короткие сроки.
• Планку примыканий. Укрепляет места стыков черепицы с поверхностями печных труб, парапетов, стен и вентиляционных шахт.

Доборные элементы

Правила выбора изделия

Современный строительный рынок предлагает широкое разнообразие металлочерепицы, отличаемой по характеристикам и конфигурации. При этом одни виды металлочерепицы имеют более высокую стоимость, чем другие, но не всегда отличаются лучшим качеством. Как же правильно выбрать продукцию и приобрести качественный товар с подходящими для конкретных условий характеристиками? Важные параметры при подборе металлочерепицы следующие:

• толщина используемого металла (0,45-0,55 мм);
• толщина слоя оцинковки (от 220 г/м2);
• характеристики защитно-декоративного покрытия;
• вид профиля;
• конфигурация облицовываемой кровли;
• гарантия производителя.

Изучать все перечисленные критерии стоит в совокупности. Начать же рекомендуется с гарантийного срока службы металлочерепицы, указанного производителем товара. Максимальная гарантия может распространяться на период до 15 лет. Именно такой гарантийный срок изготовитель предоставляет на металлочерепицу, лицевой слой которой выполнен из пурала. В том случае, если срок исчисляется лишь 10 годами, то черепица будет иметь покрытие из полиэстера. При этом совсем не значит, что будущая кровля прослужит лишь этот период и потребуется производить замену. На самом деле на такой срок производитель гарантирует, что покрытие сохранит целостность, а значит и материал будет эффективно справляться со своими задачами.

Дизайнерские характеристики металлочерепицы во многом зависят от общего решения в оформлении дома, а также от пользовательских предпочтений

Однако, важно брать во внимание тот факт, что светлая кровля сохраняет свой оттенок дольше, чем покрытие темного цвета, который активнее выгорает под воздействием солнца. Выбрав и закупив материал в требуемом количестве, также следует знать, какие понадобятся инструменты, чтобы установка металлочерепицы проводилась по всем правилам

Критерии выбора материала для крыши из металлочерепицы: фото-примеры

Перед тем как начать рассмотрение процесса монтажа этого кровельного материала, необходимо определиться с тем, как именно материал должен быть использован.

Просмотр фото крыш, металлочерепица на которых смотрится привлекательно, далеко не лучший метод в данном случае, так как в процессе выбора нужно обращать внимание на перечень доборных элементов, а также маркировку, представленную производителем. Рассмотрим, что же нужно знать покупателю

В первую очередь нужно обратить внимание на наличие в прайсе таких доборных элементов как:

• различные виды коньков: простые, фигурные и с аэраторами;
• специальные проходные узлы для установки труб, люков, вентиляции, антенн, а также осветительных окон;
• элементы, призванные обеспечить безопасность обслуживания поверхности – ходовые мостики, лестницы, снегозадержатели;
• внутренние и наружные ендовы;
• другие необходимые элементы – пристенные профили, фронтоны, карнизные планки металлочерепицы, монтаж которых является обязательной частью обустройства кровли.

Благодаря широкому выбору цветовой гаммы металлочерепицы, можно подобрать наиболее эстетичный вариант для частного дома

Кроме этого, стоит уделить внимание изучению маркировки, которая обязательно должна присутствовать на каждом сертифицированном материале. Обычно на производстве указывают все характеристики самого материала, а также уровень качества антикоррозийного покрытия, которое наносится поверх листа

Итак, вот какие сведения можно почерпнуть, прочитав информацию, предоставленную на обратной стороне листа металлочерепицы:

• наличие полимеров;
• сколько цинка приходится на 1 м² листа;
• дата производства и период гарантийного срока использования материала;
• название производителя;
• толщина листа.

При покупке металлочерепицы важно обращать внимание на сертификаты качества производителя

В процессе визуального осмотра нужно обращать внимание на целостность защитного слоя, как с лицевой, так и с изнаночной стороны листа, а также наличие всех обязательных маркировок

В заключение

Обрешетка выполняет функцию каркаса для установки кровельного материала. От того, насколько правильно вы обустроите эту систему, будет зависеть качество монтажных работ. Да и на геометрию крыши это непременно повлияет. Для того чтобы выполнить обрешетку, следует использовать древесину хвойных пород. Рекомендуется выбирать первый сорт, это может быть сосна или ель. Для экономии вы можете выбрать материал второго сорта, но все доски в этом случае проверяются на уровень влажности и ровность. На досках не должно быть гнилостных образований. Их обязательно следует обработать противогнилостными средствами перед установкой, дополнительно можно использовать антипирены.
