Мангалы из металла своими руками: размеры, фото и идеи разных моделей

Барбекю из металлической бочки или баллона. Фото

Бывшие в использовании бочка или баллон сначала подвергаются обработке. Их предварительно «прожаривают» для удаления вредных веществ, очищают от краски.

Фото 2. Бочка разрезается пополам, из соображений безопасности острые края загибаются и сглаживаются.

Фото 3. С ограждениями из оцинкованного металла и приваренной ручкой бывшая бочка уже немного похожа на барбекю.

Фото 4. Полки из деревянных досок придают конструкции законченный вид, барбекю готово к использованию.

Необходимые инструменты

Для такого варианта изготовления понадобится:

• сварочный аппарат (при неумении пользоваться сваркой детали скрепляют болтами);
• дрель;
• болгарка, электрический лобзик;
• болты, ключи, шуруповёрт;
• металлические уголки, крепежи, петли;
• рулетка, угольник;
• металлическая бочка или баллон.

Для защиты от травм во время работы используют маску, очки, перчатки.

Этапы изготовления

1. Бочку разрезают пополам.
2. Сооружают подставку для удобства дальнейшей работы. Подставка будет служить ножками для барбекю. Для этого берут трубы диаметром не более 50 мм и арматуру. Высоту ножек подбирают индивидуально. Размеры подставки рассчитывают в соответствии с параметрами подставки.
3. Зачищают срезы от неровностей и обрамляют их металлическими уголками.
4. Прикрепляют решётку, на которой непосредственно будет происходить приготовление пищи.
5. Вторая половина бочки будет служить крышкой. К ней приваривают заранее заготовленные накладки, прикручивают петли и соединяют обе половины. На крышку прикрепляют деревянную ручку.
6. На подставку прикрепляют деревянную или металлическую столешницу.
7. Обжигают печь с внутренней стороны. Для этого наливают 0,5—1 л солярки, поджигают и ждут, пока огонь полностью прогорит. После остывания отмывают барбекю от сажи, сушат. Последним этапом будет покрытие готового изделия термостойкой краской.

Важно! Вентиляционные отверстия просверливают на нижней части барбекю на расстоянии не более 5 см, начинают и заканчивают сверлить в 2 см от торцевой стенки

ТОП-15 лучших сварочных инверторов

	Фото	Название	Рейтинг	Цена
ТОП-4 лучших инвертора для ручной сварки ММА
#1		Eurolux IWM190	4.95 / 5
#2		Fubag IQ200	4.9 / 5
#3		Ресанта САИ-220	4.85 / 5 1 – голос
#4		Искра MIG-305SP	4.8 / 5
ТОП-4 лучших инвертора для полуавтоматической сварки MIG и MAG
#1		Blue Weld Starmig 210 DualSynergic	4.95 / 5
#2		AuroraPRO Overman 200	4.9 / 5
#3		Сварог ProMIG 200 Synergy	4.85 / 5
#4		Fubag IRMIG 200 Syn	4.8 / 5
ТОП-4 лучших инвертора для аргонодуговой сварки TIG
#1		AuroraPRO Inter TIG 202	4.95 / 5
#2		Сварог Real TIG 200	4.9 / 5
#3		Ресанта САИ-250АД AC/DC	4.85 / 5
#4		Wert MMA 200	4.8 / 5
ТОП-3 лучших универсальных сварочных инвертора
#1		Кедр MIG 175GD	4.9 / 5
#2		Quattro Elementi MultiPro 2100	4.9 / 5
#3		Aurora Speedway 175	4.85 / 5

Особенности мангалов

Приобретение готового изделия в магазине достаточно дорогое удовольствие, однако не всегда оно оправдывает ожидания. Мангал из металла, сделанный своими руками по чертежам и фото с пошаговой инструкцией, способен прослужить вам долго, так как рассчитан именно под ваши нужды. Конечно, лучшим вариантом для загородного участка была бы печь барбекю из кирпича, однако она достаточно громоздкая и занимает много места. Мангал же используется, как правило, сезонно, поэтому может долго лежать без надобности. Располагать его можно, где угодно: в беседке или под открытым небом.

Барбекю на даче

Виды по конфигурации:

• Стационарный. Не отличаются функциональностью, но отлично вписываются в загородный ландшафт. Такой мангал станет украшением вашего участка, а если добавить несколько элементов, может получиться настоящая гриль или коптильная. Эти изделия обладают большим весом, однако за счет множества декоративных деталей и модификаций смотрятся особенно красиво. Это кованые конструкции, могут быть изначально встроены в крышу или каркас.
• Разборный. Эти устройства мобильны, транспортабельны и компактны. Их можно перевозить с места на место, положить в багажник или небольшую дорожную сумку.
• Складной. Такой разборный мангал быстро складывается в кейс обтекаемой формы. Отлично подойдут для путешественников, туристов и любителей организовывать походы с палатками. Изготавливают из легкой нержавейки, ее легко чистить от загрязнений.
• Переносной. Это изделие может как частично, так и полностью разборным.

Технические характеристики и особенности строения:

• Различные размеры. Можно выбрать крупный мангал для большой компании или семьи, а также компактную складную конструкцию для романтического вечера на двоих.
• Вариации форм. Различные модификации в виде трубы, геометрических фигур, бочек и т.д.
• Встроенные дополнительные элементы. Мангал из металла, сделанный своими руками по чертежам и фото с пошаговой инструкцией, можно дополнить всевозможными бортиками, навесами, держателями, отсеками и дымоходом.
• Транспортабельность. Все возможные модели переносных, разборных, складных и раздвижных конструкций, каждый найдет что-то для себя. Для складных мангалов применяют огнестойкую нержавейку небольшой толщины, благодаря чему изделие имеет небольшой вес.

Мангал и его характеристики

Мангал из металла представляет собой продолговатую прямоугольную емкость, установленную на устойчивое основание. Комбинированные сооружения могут дополняться небольшой печью с топкой для дров. Изделия изготавливаются из железа, т. к. данный материал обладает прочностью, устойчивостью к нагреванию и долго сохраняет тепло.

Самодельный универсальный мангал имеет следующие характеристики:

1. Функциональность. Конструкция может использоваться для приготовления пищи на шампурах, решетке и в казане. Сооружения могут оборудоваться полками и крючками для посуды, стеллажом для дров, вытяжкой и навесом.
2. Безопасность. Топки из железа не плавятся и не прогорают. Топливо заключено в замкнутом пространстве.
3. Мобильность. Мангал сделать можно носимым, передвижным или возимым.
4. Эстетичность. Правильно спроектированное изделие будет украшением двора и предметом гордости мастера.
5. Экономичность. Очаг не потребляет много топлива. При грамотно обустроенном поддувале его расход будет минимальным.

Оптимальные размеры мангала

Существует несколько рекомендаций, которых нужно придерживаться, чтобы правильно сварить мангал.

Оптимальные параметры очага следующие:

• толщина металла для очага – 3 мм и больше;
• высота бортика – 13-15 см (при низких стенках мясо будет подгорать, а при высоких придется накладывать много топлива);
• расстояние между шампурами – 8-10 см;
• ширина очага – 25-30 см;
• длина очага – 50 см и больше, в зависимости от количества шампуров;
• глубина выемок – 2-3 см;
• высота рабочей части – 80 см.

Каким должен быть идеальный мангал?

Параметры мангала определяются пожеланиями хозяина. Стандартная модель может вместить 6–8 шампуров. Независимо от типа конструкции она должна иметь цельную внутреннюю поверхность без дыр и выпуклостей (допускаются лишь отверстия для поддувала), гладко зашлифованные края и надежное крепление деталей. Каким критериям должен соответствовать идеальный мангал?

Материал изготовления, плюсы и минусы металлических и кирпичных мангалов

Для изготовления мангалов используются такие прочные и устойчивые к неблагоприятным факторам внешней среды материалы, как металл и кирпич. Кроме долговечности, металлические конструкции ценятся за простоту ухода, возможность создания разборной конструкции, удобную транспортировку, доступную цену и т. д. Правда, сравнивая мангалы из металла и кирпича, нужно отметить, что первые хуже сохраняют тепло.

Среди недостатков этих изделий – коррозия и риск деформации стенок из-за высокотемпературного и механического воздействия, поэтому после изготовления рекомендуется покрывать их специальными термостойкими красками и обновлять покрытие по мере истирания.

Оптимально делать мангалы из стали, лучше всего нержавеющей, но ни в коем случае не из стали марок 3, 5 и 15, которые быстро ржавеют. Железо характеризуется низкой устойчивостью к коррозии и высокой температуре, а более долговечный чугун много весит и стоит дороже стали.

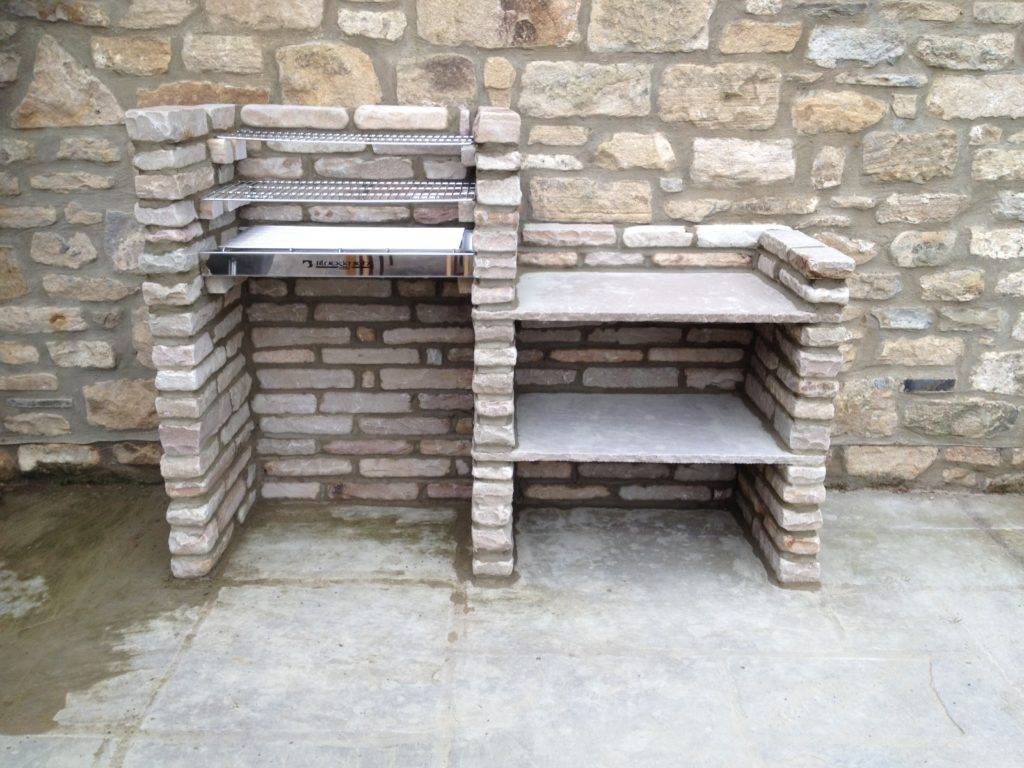

Кирпич используется для изготовления стационарных мангалов. Этот материал характеризуется прочностью, устойчивостью к высокой температуре, влаге и простотой ухода – копоть можно удалить мыльным раствором. Если стальные конструкции служат до 10 лет, то каменные – несколько десятков лет. Отлично сохраняя тепло, кирпичные модели требуют меньше топлива и обеспечивают лучшую прожарку мяса.

Среди недостатков каменных мангалов – трудоемкость изготовления и отсутствие мобильности

Выбирая кирпич, обязательно обращают внимание на значок «F» – показатель количества разморозок и заморозок. Иными словами, сколько зим и лет он может выдержать и не рассыпаться

Для местности с мягким климатом подойдет кирпич F15–35, для регионов с суровыми климатическими условиями – F60–100.

Внутренние стенки мангала выкладывают огнеупорным кирпичом, т. к. при использовании некоторых видов топлива температура внутри конструкции может достигать 1000°С. Для облицовки мангала можно использовать клинкер, а для создания постамента – силикатный кирпич, но при условии, что он не будет соприкасаться с землей, т. к. разрушается под действием влаги.

Оптимальные размеры

Для небольшой семьи подойдет мангал стандартного размера: шириной 0,3–0,4 м, длиной до 1 м и высотой 0,6–1 м вместе с ножками. Оптимальная глубина конструкции составляет 15–18 см: в мелком мангале мясо быстро подгорает, а в слишком глубоком — очень медленно готовится. Кроме этого, в него нужно часто подкладывать топливо. Толщина металла должна быть не менее 2 мм, т. к. тонкие листы не выдерживают механических нагрузок и высокой температуры и быстро деформируются.

Функционал мангала

По критерию мобильности мангалы делятся на стационарные и переносные. Последние модели также бывают разборными и складными. В зависимости от количества выполняемых функций бывают мангалы с казанами, печами, коптильнями и т. п. Кроме приготовления мяса на открытом огне, в этих моделях можно варить, тушить и коптить еду. Можно приобрести изделие с решетками для гриля и барбекю.

Некоторые конструкции оснащены поддувалом – маленькими отверстиями, обеспечивающими быстрое разжигание и равномерное горение топлива. Поддувало может располагаться в боковых стенках и на дне. Движение воздуха поддерживает огонь, благодаря чему мясо не пересыхает и во время приготовления образуется мало дыма. В то же время быстрое прогорание углей требует частого подкладывания топлива, а из-за разницы температур с одного края мангала мясо может быстро пропечься, а с другого – остаться сырым. Нужно следить, чтобы угли не вываливались через отверстия, – это может спровоцировать пожар.

Особенности мангалов

Мангал представляет собой жаровню, в которой жар обеспечивается тлеющими углями. По сути, это емкость, в которую засыпается достаточное количество углей для жарки мяса, для чего достаточно длительное время поддерживается тлеющий режим. Классическое применение – приготовление шашлыков, что подразумевает установку шампуров. Металл считается наиболее подходящим материалом для изготовления таких кулинарных установок.

При конструировании мангалов необходимо учитывать некоторые нюансы их использования:

1. Периодичность эксплуатации. Они, как правило, используются достаточно редко, а промежутки бездействия могут быть длительными, причем в это время они не должны мешать. Данная проблема устраняется несколькими способами – переносом в хранилище или создание универсальных конструкций, которые можно задействовать по другому назначению.
2. Эксплуатационные требования:
3. Стойкость к длительному воздействию высокой температуры, причем локальной направленности. В частности, материал и толщина стенок выбираются так, чтобы они не прогорали в месте активного тления (горения) куска угля. Следует учитывать воздействие открытого пламени.
4. Обеспечение качественного приготовления шашлыка. Мясо должно не подгорать, а равномерно прожариваться. Это достигается правильным выбором глубины жаровни, а также обеспечением возможности переворачивания шампуров.
5. Установка шампуров. Ширина и длина жаровни должны позволять устойчиво устанавливать нужное количество шампуров определенной длины.
6. Поступление кислорода для поддержания тления углей. В зоне тления обязательно должны быть отверстия для постоянного поступления воздуха, в противном случае процесс быстро прекратится.
7. Удаление пепла. Он постоянно образуется при горении углей, а для эффективного поддержания процесса его необходимо удалять из рабочей зоны. Для этого оборудуется поддон, куда и осыпается пепел.
8. Коррозия. Сталь подвержена коррозии при воздействии влаги, которая активизируется при повышенной температуре. Это обстоятельство требует защиты металла от внешнего влияния.

Мангал-коптильня из 2 баллонов из-под газа

Своими руками можно смастерить даже мангал-коптильню из металла, используя пустые баллоны из-под газа. Перед тем как начинать работу, нужно убедиться, что баллон пустой, заполнить его полностью водой и оставить на сутки. После приступать к работе.

Важно не забыть о безопасности и использовать защитную маску и перчатки, так как предстоит работать с болгаркой и сваркой. Для создания 1 мангала-коптильни нужно 2 баллона. Начинают с изготовления дымогенератора

Начинают с изготовления дымогенератора.

Делать так:

1. Из баллона нужно сделать маленький резервуар. Отпилить часть до кольца и нижнюю часть распилить пополам. Потом нужно приварить верхнюю и нижнюю детали друг к другу.
2. Распилить​верх для формирования крышки, посадить ее на петли.
3. К верхней части крышки изнутри приварить рейку, чтобы ее не повело. Наварить полосы по краям крышки, чтобы уменьшить прохождение воздуха и для плотного прилегания.

Вниз наварить уголки, чтобы сделать ровное дно для равномерного слоя угля.
Вварить днище, вырезать окошко для состыковки с мангалом.
Приварить отпиленную маленькую часть.
Прикрутить ручку.

Второй баллон распиливать так:

Срезать деталь для крышки.

• Вырезать окошко для поддува.
• Наварить уголок над окошком во всю длину баллона.

Сделать прорези на свободном краю, с обратной стороны просверлить дырки для шампуров.

Внутри сделать ограничительные заслонки, если нужно использовать мангал на маленькую порцию шашлыков. Для этого сделать направляющие и приварить.

Теперь нужно состыковать основной мангал и генератор дыма. Для этого нужно выпилить сегмент на генераторе дыма и примерить к основному баллону, разметить и сварить.

Далее нужно подготовить трубу, наварить на арматуру крышку из куска металла с одной стороны. Установить мангал на ножки и приварить трубу. Основная конструкция готова. Теперь нужно его покрасить.

Post Views: Статистика просмотров
5 306

Модель с горлом

Такой мангал напоминает собой большую бутылку. Конструкция состоит из трех частей:

1. Широкого цилиндра. Его высота равна 180-200 мм.
2. Срезанного конуса. Высота — 100-150 мм.
3. Узкого цилиндра. Имеет высоту, равную 100-150 мм.

Нижняя часть имеет в себе много дыр. Они есть не только в днище, но и в боковых стенках. Верхние из них делают на высоте 130 мм. Наличие боковых отверстий является весьма интересной особенностью. Правильные мангалы не должны иметь таких дыр, поскольку через них к мясу подходит много кислорода. Он меняет химические процессы в мясе, и блюдо получается не таким, как нужно.

Однако в случае с приготовлением мяса на этом мангале это не так потому, что в жаровне сжигают столько дров, что боковые отверстия перекрываются углями. С постепенным тлением углей дыры станут свободными, но до этого момента процесс приготовления мяса завершается. В результате часть дров тратится впустую.

Шампур с мясом ставят своими руками в горло такого мангала, то  есть в верхний цилиндр. Во время тления углей эта часть превращается в проточную духовую камеру.

Такой мангал используют для приготовления шашлыка по-карски. Блюдо представляет собой большой кусок мяса. Его толщина достигает 3-4 см, а по размеру он напоминает маленькую тарелку.

Характеристики жаростойкой стали

В данном блоке предлагаем ознакомиться с характеристиками жаростойкой стали. Именно из неё мы предлагаем изготавливать мангал (третий мастер-класс), т.к. целостность конструкции и неподверженность деформации со временем – вот главная задача. Вторым пунктом надо позаботиться о том, чтобы сталь как можно дольше ржавела.

В качестве подходящих металлов предлагаем рассмотреть характеристики 2 марок жаростойкой стали: 09г2с, 15хснд (нл-2). Помимо своих жаростойких качеств, они обладают рядом преимуществ:

• долго ржавеют;
• в магазинах можно купить толщиной 2мм, 3мм, 4мм, 6мм. В целом, такой толщины хватит для реализации проекта (15ХСНД (НЛ-2) только 6мм и больше). Толщина металла в 6мм подойдет, если вы хотите сделать основательный стационарный мангал (он тяжелый);
• отлично поддаются резке и варке.

09Г2С – расшифровка и свойства стали

09ГС2 – низколегированная конструкционная сталь, имеющая повышенный предел выносливости. Данная марка широко применяется для варки стальных конструкций, в том числе подойдет для мангалов. Используйте эту марку стали в случае, если хотите изготавливать переносной.

09Г2С

В продаже можно найти листы толщиной от 2мм, что является идеальным для переносых мангалов и барбекю. Однако ничто не мешает вам сделать и стационарный барбекю из марки стали 09Г2С. Для более детального ознакомления со свойствами при нагреве предлагаем изучить таблицу ниже.

Темп. испытания, °C	σ0.2 (МПа)	σB (МПа)	δ5 (%)	Ψ (%)
20	300	460	31	63
300	220	420	25	56
475	180	360	34	67

Расшифровка стали 09Г2С проводится следующим образом:

1. 09-0.9% составляющей углерода;
2. Г- В составле есть марганец;
3. 2 – марганца 2%;
4. С – кремний, менее 1%.

15ХСНД (НЛ-2) – расшифровка и свойства стали

Сталь 15ХСНД (нл-2) обладает отличными физическими свойствами при воздействии высоких температур и  стойка к перегреву. Это качество позволяет использовать её при варке толстостенных конструкций, в том числе мангалов.

15ХСНД

Такая сталь подойдет больше для стационарных конструкций, нежели для переносных, ввиду своей толщины – минимум 6мм. Как ведет себя 15ХСНД (НЛ-2) при повышенных температурах можно посмотреть в таблице

Темп. испытания, °C	σ0.2 (МПа)	σB (МПа)	δ10 (%)
20	370	620	20
200	370	590	15
300	360	610	11
400	375	590	14
500	300	365	17

Расшифровывается 15ХСНД следующим образом:

1. 15 – 0,15% углерода
2. Х – Хром 0,6-0,9%
3. С – Кремний 0,4-0,7%
4. Н – Никель 0,3-0,6%
5. Д – Медь 0,2-0,4%

Если вы еще не определились, какую из данных марок стали стоит приобрести для изготовления металлического мангала, опирайтесь на цену в вашем городе и доступность стали в продаже.

Материал изготовления

Наиболее распространенным вариантом является металлический мангал. Стационарные изделия могут быть выполнены из камня или кирпича. Каждый материал имеет свои плюсы и минусы. Наиболее долговечный выступает чугун. Так как не подается деформации, не выгорает. При этом мангалы из чугуна могут быть разборными или стационарными.

Чугунные

Материал быстро прогревается, долго сохраняет температуру. Отличается высокими антикоррозийными свойствами, износостойкостью. Могут быть дополнены декоративными элементами.

Стальные

Являются наиболее доступными и распространенными. Имеют небольшой вес, часто разборную конструкцию. Отличаются невысокой стоимостью, длительным сроком эксплуатации. При этом продолжительность использования зависит от толщины стенок. Тонкие листы стали стали, толщиной менее 3 сантиметров быстро прогорают.

Кирпичные

Мангалы из кирпича имеют длительный срок службы, стационарное предназначение. Подобные сооружения имеют фундамент, определенную конструкцию. Часто выступает элементом декора участка. Изготавливаются из термостойкого кирпича. На дне изделия располагается лист металла. Оснащаются жаровни дымоходом и накрытием. Отличаются кирпичные мангалы долговечностью, надежностью, длительным сохранением тепла, эстетическими характеристиками. Но такие постройки весьма массивные и сложные в установке.

Покраска мангала

Разобравшись с тем, как сварить мангал, его можно покрасить. Естественно, что сюда не подойдет любая краска, а надо использовать только ту, которая способна выдержать влагу, резкие перепады температур, огонь и может наноситься на металл.

Покрасить можно как новый мангал, так и тот, который уже используется. В для этого поверхность тщательно очищается и удаляется ржавчина. Не рекомендуется применение химических средств, и применять только щетки по металлу, наждачную бумагу.

Использовать только термостойкую краску, в идеале – жаростойкую. Только этот вариант сможет выдержать температуру горения дров. Для данных целей можно использовать следующие лакокрасочные материалы:

• «Термика» (КО-811) – это термостойкая эмаль, может выдержать температуру до 600 градусов, дополнительно имеет антикоррозионные свойства;
• КО-8101 – еще одна термостойкая эмаль, представлена двенадцатью цветами, способна выдержать температуру до 650 градусов;
• «Церта» (ОС-82-03Т) – специальная термостойкая краска, которая способна перенести нагрев не больше 900 градусов.

Краска «Церта» для каминов и печейИсточник stroimaterials.ru «Rust-oleum» – также является термостойкой эмалью представлена только тремя цветами (черный, серый и белый), ее главное преимущество в том, что способна выдержать нагрев почти до 1100 градусов.

Чаще всего для покраски мангалов и навесов используют именно черную краску. Смотрится очень красиво в сочетании с коваными элементами, окрашенными в золотой оттенок.

Оригинальный вариант декорирования стационарного мангалаИсточник grilana.net

Особенности сборки металлического мангала

Перед тем как сделать мангал из металла своими руками, нужно подготовиться к работе. Подготовительные мероприятия включают в себя такие действия, как:

• разработка чертежей;
• подбор материалов;
• порезка заготовок.

Продумать размер конструкции очень важно. Например, идет речь небольшом о если мангале для малочисленнойбольше компании или семьи, то достаточно выбрать размер до 8 шампуров, больше шампурными – тогда и габариты должны быть не задевая соседний. Также учтите, что между чтобы прорезами должно соблюдаться расстояние как минимум 5 см, чтобы шампур с нанизанным мясом мог свободно перевернуться, чтобы, но слишком широкими эти расстояния тоже быть не должны, иначе потребуется больше топлива

Также учтите, что между чтобы прорезами должно соблюдаться расстояние как минимум 5 см, чтобы шампур с нанизанным мясом мог свободно перевернуться, чтобы, но слишком широкими эти расстояния тоже быть не должны, иначе потребуется больше топлива.

Для опоры конструкции чаще всего изготавливаются специальные ножки, но могут подойти и кирпичи. Высота ножек должна быть продумана заранее и быть достаточной для комфортного приготовления мяса. Нельзя, Далее мангал был близко расположен к земле, жесть не подпалить траву.

Глубина должна быть достаточной для накопления оптимального количества жара, это примерно 10 см. Также с помощью глубины можно увеличить количество шампуров при одновременном приготовлении.

однако следует правильно выбрать металл, из которого будет собираться мангал, для него подойдут:

• ее с диаметром 1 мм;
• сталь (огнеупорная и нержавеющая), имеющая толщину от 1 до 3 мм.

Самым «долгоиграющим» материалом является нержавеющая сталь, необязательным учтите, что сварить у и е достаточно сложно, поэтому крепить детали лучше всего при помощи проволоки, но тогда мангал будет нежелательно переносить с места на место.

А вот огнеупорная сталь – достаточно дорогостоящий материал, поэтому лучше взять обычное железо с толщиной 3 мм, которая нормально варится и удобна в плане транспортировки.

Чтобы сделать металлические ножки можно взять:

• арматуру;
• трубу;
• профиль.

Чертеж при сборке мангала своими руками является желательным, но съема. Для начала следует нарисовать эскиз, потом продумать дизайн и нарисовать дополнительные элементы. Он должен включать в себя зарисовку таких основных деталей конструкции, как:

• днище;
• боковые стенки;
• опорная конструкция;
• прочие элементы.

При зарисовках следует указать длину и ширину каждого из элементов. Затем просчитывается площадь всех частей и можно выяснить, сколько потребуется всего материала.

Как собрать переносную модель?

Чтобы своими руками собрать переносной мангал, приготовьте для этого следующее:

• проволока из металла;
• арматура;
• жесть.

Для начала вырежьте днище и стенка торца. Затем подогните бока. Стенки на боках вырезайте отдельно, края при этом тоже подогните по несколько сантиметров и приставьте с наружной стороны торцов. Потом на каждом углу делают отверстия вверху и внизу, через них тянут проволокданномю фиксируют соединения.

Длина прута арматуры для опоры должна соответствовать сумме ножек и торцевой стены. Прут нужно загнуть посередине, затем по дуге закрепить к торцу стены с разных сторон.

Стальной мангал – лучшее решение для походов на природу. Вырежьте из куска стали детали и сварите их друг с другом. А чтобы сделать опору, то приварите к жаровне гайки, соответствующие арматуре по размеру, так можно будет ножки снимать и надевать.

Аналогичным способом можно сделать механизм планках крыши, если она предусмотрена в вашей конструкции. Однако монтировать мангал одному человеку будет невозможно.

Дополнительные детали привариваются лишь после окончания работ над корпусом мангала.

Техника сборка складного мангала

Алгоритм действий в запилы случае будет следующим:

• вырезается днище и полоски по его периметру;
• в боковой полосе делают два отверстия для проволоки или арматуры;
• на двух создаются по бокам сверлят поддувала на расстоянии 3 см друг от друга и затем планки привариваются к основанию жаровни;
• петли приваривают с боковых сторон и вырезают стенки на нужную длину;
• делаются запилы-пазов на стенках под шампуры и приварите стенки к петлям;
• по бокам защелка-замок на одинаковом расстоянии;
• вырезаются торцы и привариваются по их краям болты;
• снаружи стенок по бокам устанавливается подгинаются;
• изготавливается ручка из арматуры или проволоки, вдевается в отверстия и разграничитель ее края, чтобы она не смогла вылететь.

Ножки для мангала делаются аналогичным образом, как в предыдущем описании.

Собираем простой навес (крышу) своими руками

Самым простым и надежным дополнением к сварному мангалу считается навес из металла. Этот материал долговечен, с ним легко работать, если у вас есть опыт в сварке, плюс из него можно сделать как стационарные, так и мобильные конструкции. Ниже мы покажем вам один из вариантов навеса, который легко сварить своими руками.

Необходимый строительный инвентарь

Для создания простого, но изящного металлического навеса потребуются следующие инструменты:

Болгарка

Электродрель

Аппарат для электросварки

Трубогиб

Угольник

Рулетка

Маркер

Краскопульт или кисть

В список необходимых материалов входят:

Стальные листы 1,3 мм толщиной

Профильная труба

Стальной прут сечением 10х10 мм

Чертеж и алгоритм сборки

Для начала отпилим два куска профиля 40х20 мм 1750 мм длиной и пропустим их через трубогиб таким образом, чтобы в каждой заготовке получился прогиб глубиной 180 мм. Затем отрежем два куска профильной трубы сечением 40х40 мм также 1750 мм длиной. Сварим две «стенки» каркаса для будущего навеса в соответствии с чертежом. Для горизонтальных планок отрезаем куски профиля 40х20 мм.

В качестве дополнительных ребер жесткости привариваем еще две горизонтальных перемычки из отрезков того же профиля 40х20 мм.

Соединяем заготовки боковых частей каркаса с помощью трех кусков профильной трубы сечением 40х40 мм и одного куска трубы 40х20 мм в соответствии с чертежом. Таким образом мы получим не только ребра жесткости и основные стяжки каркаса.

Два верхних приваренных профиля образуют опоры для установки мангала и металлической, либо деревянной столешницы. Нижняя пара кусков профильной трубы формируют заготовку для дровницы.

Привариваем к верхним горизонтальным перекладинам небольшие столбики из профиля 40х40 мм, после чего закрепляем на них две дуги из отрезков профильной трубы 40х20 мм. Последние должны иметь 2 метра в размахе и глубину прогиба 45 см.

В качестве дополнительного ребра жесткости привариваем кусок профиля 40х40 мм или 40х20 мм длиной 1320 мм. На фронтальную часть конструкции такую стяжку не добавляем.

Для обрешетки крыши навеса используем профиль сечением 20х20 мм или 30х20 мм. Привариваем 4 куска трубы к дугам, как показано на чертеже.

Мы расположили три куска профиля над той половиной конструкции, где будет стоять мангал. На другой стороне навеса добавим «шапку» в соответствии с чертежом ниже. Она будет находиться немного выше основной крыши, а через свободное пространство между ними сможет свободно выходить дым.

Осталось обварить каркас листовой сталью, чтобы получить крышу.

Последний шаг — обвязка. Берем стальной прут сечением 10х10 мм и привариваем к каркасу навеса горизонтальные стяжки, как показано на чертеже. После сварки стяжек привариваем к ним сетку или заполняем пространство между ними любым другим простым орнаментом из прутьев.

Устанавливаем мангал на место.

Ровняем сварочные швы и покрываем металлоконструкцию краской, устойчивой к воздействию высоких температур.

Осталось установить столешницу из дерева.

Мнение эксперта
Валерий Гармаш
Шеф повар ресторана “Grill House”, гриллер

В идеале навес должен защищать от непогоды не только мангал, но и повара. Для этого при расчете площади покрытия нужно прибавить по 0,5 м с трех сторон от жаровни и 0,8-1 м с рабочей стороны.

Лучшие размеры для мангала

В настоящее время нет общепринятых стандартов касательно габаритов подобных конструкций. Существует масса вариантов, поэтому можно подобрать наиболее оптимальные размеры мангала для шашлыка

Первое, на что следует обратить внимание, — так это высота бортиков чаши. Это очень важный момент

Вне зависимости от того, какая схема мангала будет использоваться при выполнении работ, оптимальная высота стенки будет составлять около 13-15 см. В случае если они будут ниже, мясо, находящееся в близком контакте с углями, будет быстро подгорать снаружи, но не успеет приготовиться изнутри. При более высоких стенках для хорошей прожарки мяса потребуется много углей. Таким образом, наиболее предпочтительной является глубина мангала, составляющая около 13-15 см.

С размерами остальных частей будущего мангала нужно определяться в индивидуальном порядке, исходя из личных предпочтений

Итак, вторым параметром, на который стоит обратить особое внимание, является ширина чаши. Когда планируется самостоятельно изготовить мангал, вполне можно ориентироваться на длину имеющихся шампуров

Ширина должна быть примерно на 8-10 см меньше длины шампуров. Таким образом, если длина имеющихся шампуров без учета ручек составляет около 50 см, то ширина мангала должна составлять 40-42 см. Это достаточная величина, чтобы было удобно жарить шашлыки.

Мангалы из металла можно делать абсолютно любой длины. Это зависит от того, сколько шампуров с мясом будет одновременно прожариваться. Расстояние между ними должно составлять около 10 см. Таким образом, для приготовления 8 шампуров одновременно длина мангала должна составлять не менее 90 см. На стенках самодельных конструкций нередко делаются специальные выемки треугольной формы, которые позволяют удобно размещать шампура и не допускать их случайного съезжания вниз или поворотов.

Отдельного внимания заслуживает высота мангала. Когда речь идет о стационарных или монолитных конструкциях, обычно длину ножек делают от 70 до 90 см. В сочетании с высотой чаши выходит, что в целом железный мангал будет достигать примерно 1 м в высоту. В этом случае не придется особо наклоняться при жарке шашлыков что, конечно же, очень удобно. Для переносных моделей в целях экономии места чаще делают короткие ножки, достигающие примерно 20-30 см.

Полезные рекомендации

Необычным решением для создания мангала являются газовые баллоны вместимостью 40 литров. Их можно назвать подходящими из-за достаточно толстого металла и определенной формы. Перед использованием их нужно хорошо выжигать, чтобы избавиться от газоконденсата. Толщина стенок изделия из стали с усилением ковкой должна быть около 4 мм, а из неусиленной ковки – от 6 мм.

Чтобы создать качественную конструкцию необходимо соблюдать следующие правила:

• нарезка должна производиться с точностью, допуск может быть не более 0,5 мм;
• обрабатываемую деталь нужно крепить струбцинами к краю стола;
• угло-шлифовальная машинка должна быть покрупней. Чем больше плоскость, тем более точный рез.

Выполняя работу, не стоит забывать о безопасности. Нужно надевать спецодежду, защитные рукавицы и очки.

Сложные конструкции можно сделать своими руками

Соблюдая правила монтажа, можно создать удобный и красивый мангал своими руками. При использовании качественных материалов конструкция прослужит долгие годы.
