Мангал из кирпича

Принадлежности для мангала

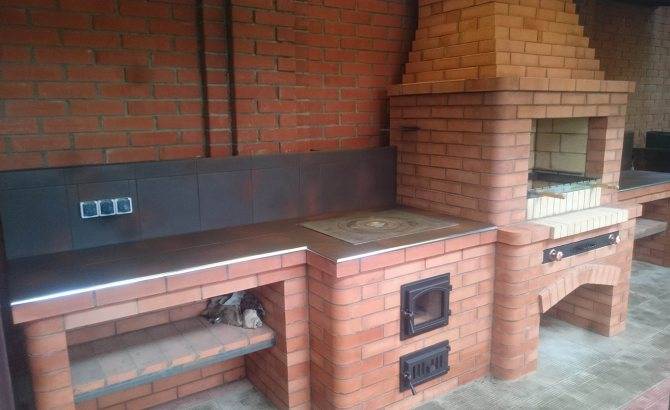

Вместе с мангалом можно установить стол и плиту Строительство мангальной зоны из кирпича на садовом участке становится притяжением для всех членов семьи. Печь возводят как самостоятельное сооружение или в составе комплекса. В последнем варианте функции комбинируются по усмотрению собственника дачи. Рекомендуется данные элементы изначально закладывать в проект.

Стол для разделки

Наличие разделочного стола у мангала – приятный бонус, для тех хозяев, которые планируют отдыхать и готовить с комфортом. Самодельная конструкция создаётся по следующему алгоритму:

• Удлините заднюю стенку. Однако если была сделана перевязка с центральной стойкой, то выполнить эту работу будет сложно.
• Дополнительным элементом конструкции является боковая стенка. Она формируется вплотную к кладке топочной камеры.
• После создания стойки установите столешницу. В качестве материалов необходимо использовать огнеупорные средства. Не используйте металл, т. к. из-за чрезмерного нагрева есть риск получить ожог. Самый лучший вариант – искусственный или натуральный камень.

Обустройство мангала разделочным столом можно делать с любой удобной стороны. Ориентиром выступает источник огня и ландшафт участка.

Плита

Помимо приготовления мяса на решётке или шампурах, у хозяйки возникает необходимость создания других блюд. В быту используется разная кухонная утварь. Ввиду этого рационально в мангальном комплексе запланировать место для плиты.

Пошаговая кладка жаровни:

• в нижнем ряду удлините конструкцию;
• сделайте дополнительную укладку кирпичами по новому контуру;
• установите на переднюю стенку дверцу для топочной камеры;
• варочную плиту оснастите чугунными кольцами для регулирования мощности.

Самостоятельное изготовление плиты для приготовления блюд не составляет труда. Панель также можно приобрести в магазине и установить готовую конструкцию.

Значение схематичной структуры

Второе значение слова «порядовка» появилось благодаря народному просторечию. Контроль по рядам осуществляется уже не по высоте и горизонтальности, а по количеству и расположению. Порядовка барбекю – это схема, по которой производится пошаговая кладка кирпичного мангала своими руками.

Чертежи помогают и начинающему печнику, и опытному профессионалу в равной степени. Если новичку схема поможет разобраться в конструкции печи и станет полезной инструкцией для проведения работ, то мастеру порядовка пригодится в быстрой реализации схожих проектов. Единожды составленные чертежи будут служить, как школьнику таблица умножения – все контрольные на «5», или из раза в раз капитальная барбекю с казаном или русской печью.

Тип конструкции

Большое внимание при покупке необходимо уделить конструкции. К примеру, если дизайн участка уже готов, смене не подлежит, то как нельзя лучше подойдет стационарный мангал

Если на участке есть навес, то приемлемой будет встроенная либо подвесная модель. Вот наиболее популярные из них:

Стационарная

Такая конструкция возводится раз и навсегда, перемещению не подлежит. К тому же такое устройство необходимо установить на прочное основание. Чтобы защититься от осадков, мангал устанавливают под навес. Необходимо предпринять все меры пожарной безопасности. Среди неизменных плюсов можно назвать:

• Долговечность и безопасность;
• Легкость в уходе и эксплуатации;
• Разнообразное меню для приготовления.

На колесах

Такой гриль имеет форму жаровни на углях. Снизу находится поддувало и емкость для сбора пепла. В верхней части расположена решетка для приготовления пищи. Модели долговечны, легки в применении и уходе. Конструкции бывают различными в размерах.

Подвесная

В комплектации имеется цепь и крепления. Но такие модели подвешиваются единожды, иными словами, они стационарные. Площадь поверхности у них большая, поэтому пища прогревается равномерно. Блюда и продукты здесь готовятся в разных вариациях, а вкус отличный!

Тонкости устройства дымохода

• Если вы планируете использовать мангал как гриль/барбекю/коптильню нужно заранее продумать куда и какие элементы убираются чтобы не мешать тяге.
• Дымоход, лучше сооружать из полноценных кирпичей, это снижает риск неисправностей и авралов от перегрева.
• Советуем прикрыть дымоход навесом, для правильного функционирования.
• Использовать только негорючие материалы. Если имеется навес, его можно пропитать специальными растворами.
• Дымосборник можно сделать металлическим, это облегчит конструкцию.
• При сложной конструкции сводов, в сооружении мангала используется кружало.

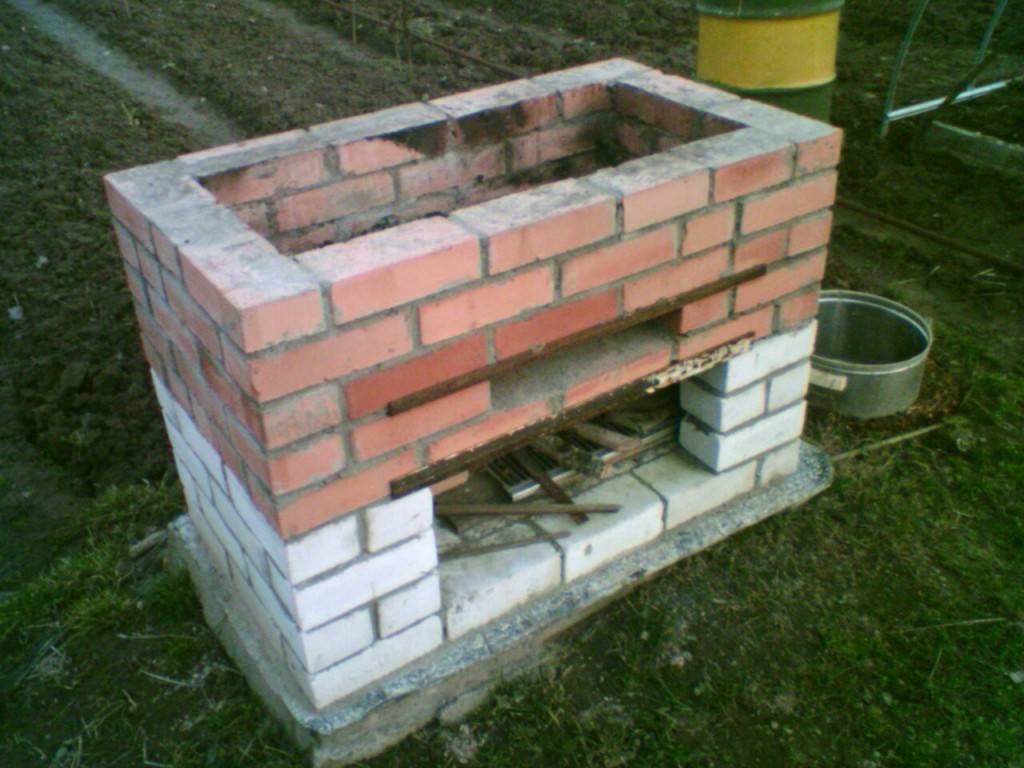

Простой кирпичный мангал

Эта конструкция очень проста, легко изменяется под любые потребности и желания. Состоит из кирпичных стенок, в которых устроены выступы (кирпич положен на ребро). На эти выступы укладываются жаропрочные листы (металл и др.), решетки, шампура. Удобно, особенно если есть какая-то крыша над головой на случай осадков, но строится она отдельно и по желанию.

Проект и фото готового мангала/барбекю из кирпича

Под любое строение из кирпича требуется фундамент, или, как минимум, подготовленное основание. Даже не этот небольшой мангал из кирпича. Так как кирпичей идет немного — стенка в полкирпича, то под данную конструкцию подойдет утрамбованная площадка, выложенная каким-либо твердым покрытием.

Подготовка основания

Снимают плодородный слой, если нужно, углубляют котлован. Глубина должна быть порядка 20-25 см. Размеры фундамента или площадки — на 50 см больше габаритов печи во все стороны. Дно выравнивают, на него высыпают щебень средней фракции. Толщина слоя щебня — 15 см. Его хорого трамбуют. Желательно — виброплитой, если ее нет, металлической или деревянной трамбовкой.

Дальнейшие шаги зависят от выбранного основания. Если это одно из покрытий — брусчатка, тротуарная плитка и подобные материалы, то насыпается слой мелкозернистого песка, в который по уровню укладывается покрытие.

Если выбран в качестве основы плитный фундамент, он армируется прутком 10 мм в диаметре. Укладывается вдоль и поперек фундамента с шагом в 20 см, в месте пересечения связывается. Если вязать специальной проволокой не умеете, можно стянуть пластиковыми хомутами. Допускается для данной модели армирование готовой сеткой из толстой проволоки. Выставляется по краям опалубка и все заливается бетоном марки М250. Работы можно начинать через неделю, если среднесуточная температура была не ниже +20°C, и через две, если было +17°C.

Порядовка (кладочные чертежи) и рекомендации по кладке

Для этого кирпичного мангала используют полнотелый керамический кирпич М200. Можно брать печной, но он дороже, шамотный класть не стоит: не те температуры и он слишком е любит влагу, чтобы нормально себя чувствовать в открытом мангале.

Кладку ведут на глиняно-песчаную смесь, в которую для большей прочности добавляют немного цемента. Для новичков лучше взять готовую смесь для печей, только не жаростойкую, без шамота. Замешивать по инструкции, толщина шва — 3-5 мм, выдерживать строго. Постоянно контролировать вертикальность стенок и горизонтальность кладки

Это важно для нормальной эксплуатации печи

Порядовка мангала из кирпича (кладочные чертежи)

Как видите, все действительно очень просто. Каждый нечетный ряд начинается с целого кирпича, нечетный — с половинки. В 6-ом и 10-м ряду кирпичи ставят на ложок — боком, и разворачивают поперек основной кладки. Если делаете барбекю — под решетку — в этих же рядах задняя стенка кладется из кирпича, также поставленного на ложок, а для сохранения толщины кладки их ставят в два ряда, также как и остальные — с перевязкой — смещением швов. Если собираетесь использовать и ка мангал — для шампуров — на задней стенке кладете кирпич тоже на ложок, делая выступ и в этой зоне. Впереди как опору для шампуров используют профильную металлическую трубу небольшого сечений, вырезанную по размеру. В ней под шампура можно проделать выемки.

Начиная с 7-го рядка кладку ведут только на половине — правой или левой — как вам удобно, но данная раскладка дана под жарочную камеру слева — она шире, а слева находится столик. Если вам удобнее наоборот — делайте зеркальное отражение этой порядовки.

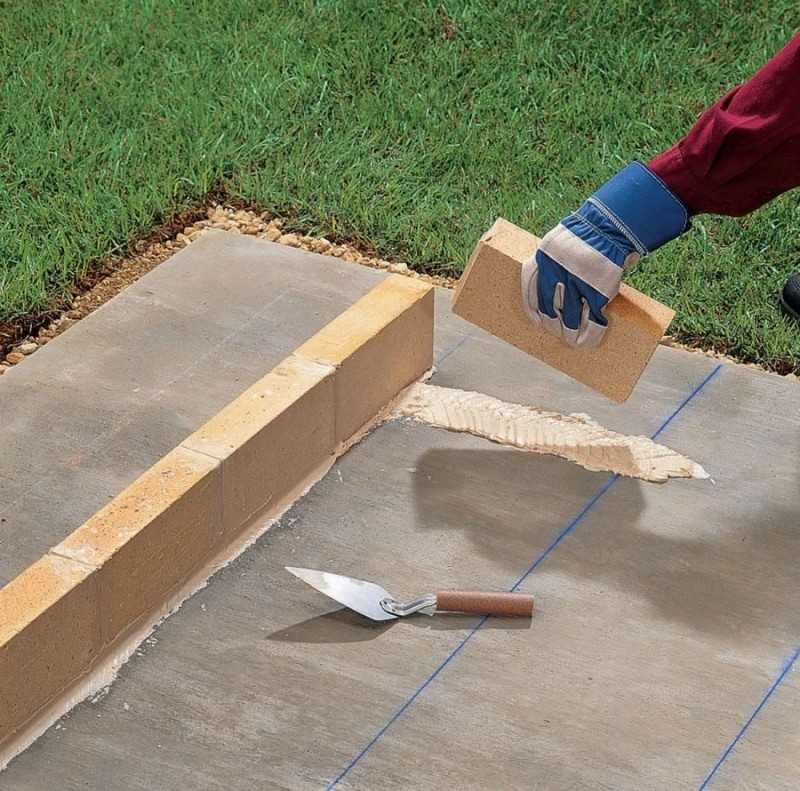

Кирпич — гигроскопичный материал, чтобы уменьшить количество влаги, которую он будет «тянуть» из основания и продлить срок его эксплуатации, под первый ряд нужна гидроизоляция. Можно уложить в два слоя рулонный материал (типа рубероида или гидроизола), пройтись по периметру гидрофобной пропиткой. Не помешает слой гидроизоляции и между первым и вторым рядом.

Вот как выглядит одна из вариаций кирпичного мангала без столика (если вам он ненужен, просто игнорируйте эту часть)

После того, как мангал из кирпича сложен, его оставляют сохнуть при теплой погоде на 1-2 дня, при более прохладной — на 3-5. Потом можно провести пробный запуск. Примерная «экипировка» приведена на фотографии готового мангала. В этой версии сделаны три ряда выступов: верхний — для продуктов, средний — для углей, нижний — для сбора прогоревших углей и золы.

Чтобы сложенный мангал более-менее долго служил, его желательно покрыть составом, уменьшающим гигроскопичность. Для данного случая лучше всего подойдет лак КО-85. И еще неплохо было бы предусмотреть какую-то крышку: закрывать на случай дождя и на зиму.

Подготовка площадки

Перед строительством любой конструкции на дачном участке необходимо оценить прочность и особенности грунта: наличие подземных вод, карстовых пустот, убедиться в отсутствии рядом выгребных ям и сточных вод.

Пошаговое создание площадки:

1. Глубина котлована рассчитывается, исходя из показателей грунта и предполагаемого веса мангала.
2. Обязательна песчаная подушка, слой гравия и заливка бетонным раствором.

При заливке можно воспользоваться армированными вставками, чтобы повысить прочность фундамента. Последним шагом можно уложить поверх раствора декоративный плоский камень или плитку.

Выбор конструкции

Мангал из кирпича может быть построен в разных конструкционных вариантах. Это может быть сравнительно небольшое сооружение для укладки шампуров, или мощный комплекс с дымоходом и массой отделений. Критериями выбора подходящего варианта служат:

• личные предпочтения владельца участка;
• размеры участка, возможность обеспечить противопожарные зазоры;

• финансовые возможности;
• другие соображения (наличие опыта, навыков и т.д.)

Кроме этого, надо учесть массу факторов, способных создать немалые проблемы для своей семьи или в отношениях с соседями. Мангал предусматривает приготовление пищи на открытом огне или на углях. Дым от этой процедуры может поступать в окна своего или соседского дома, делая пребывание в нем невыносимым.

Поэтому, выбирая размеры и место установки, надо учитывать этот момент и располагать мангал с подветренной стороны. Для этого надо выяснить преобладающее направление ветров в регионе.

Допустимые расстояния:

• со стороны топки (открытого огня) до построек, сооружений, элементов благоустройства участка — не менее 5 м;
• со стороны закрытых стенок — 0,5 м.

Еще одним важным моментом является гидрогеологическая обстановка на участке, состав грунта. Мангал, особенно крупный и тяжелый комплекс, нуждается в опорной конструкции (фундаменте). Небольшое сооружение можно построить на площадке, покрытой тротуарной плиткой или установить на уложенную бетонную плиту.

Для крупных многофункциональных мангалов делают мелкозаглубленный ленточный фундамент, что требует земляных работ и знания технологии.

При строительстве кирпичного мангала придется соблюдать действующие правила и нормы, технологические требования. Для этого надо иметь определенный опыт и навыки. Если одним из элементов будет русская печь.

Мнение эксперта
Валерий Гармаш
Шеф повар ресторана “Grill House”, гриллер

Укладка кирпича производится не на обычный песчано-цементный раствор, а на специальную песчано-глиняную смесь. Этот момент незнаком многим пользователям, которые используют привычный подход к кладке кирпича. В результате сооружение начинает буквально разваливаться — цементные швы теряют прочность, трескаются и расслаиваются.

Выбор места для мангала из кирпича

Есть несколько очень важных параметров для благоустройства удобной зоны такого отдыха. Как правило, мангал для загородного дома является «сердцем» ландшафтного решения. Итак:

Выбранная площадка должна быть ограждена от ветра и пыли, при приготовлении еды это важно. Также не желательно раздражать дымом соседей, а в некоторых случаях дым может быть еще и горючим.
Поверхность для возведения кирпичного мангала должна быть выровнена
Лучше если расстояние до коммуникаций не велико(вода, электричество)пригодятся Вам при использовании мангала
Для увеличения срока службы, мангал лучше всего располагать под навесом, в беседке

Осадки быстро разрушают материалы, ухудшают внешний вид мангала
Эргономичное расположение предметов мебели, облегчит процесс приготовления пищи и обеспечит радость от совместного времяпрепровождения компании
Важные сердцу растения и грядки лучше расположить подальше. Не всегда температура благоприятна для растений

После того как вы взвесили все плюсы и минусы, оценили и выбрали место для отдыха. Можно посмотреть фото мангалов из кирпича и приступить к выбору проекта.

Порядовка кирпичного барбекю – фото поэтапной кладки от начального ряда, до дымоотвода

Если вы собираетесь выстроить барбекю на дачном участке или во дворе приватного дома, то изложенная здесь инструкция будет лучшим решением. Теоретической информации и схематических рисунков и картинок много в Сети, а чтобы воочию общий процесс кладки кирпичного барбекю от А до Я — мало.

Рассмотрим строительство кирпичного барбекю на определенном примере (В практических условиях). Процедура была описана на форуме «Дом и дача» профессиональным печником Анатолием из Челябинска. Если судить по впечатлениям и фотографиям результатов кладки барбекю-комплекса, мастерство данного человека вызывает почтение.

Пошаговое строительство мангала внутри беседки

Видеоинструкции

Нагляднее всего процесс создания мангала можно посмотреть на видео. Мы подготовили несколько видеозаписей, каждое из которых показывает свой подход к этому действу.

Так как беседки у всех разные, то и размещение мангала, его размеры и формы могут кардинально отличаться. Поэтому мы считаем, что лучше посмотреть различные варианты, а потом уже выбрать тот, что по душе вам.

Чертежи с размерами

В виде фотографий мы собрали наиболее интересные чертежи, по которым вы сможете рассчитать размер будущей постройки, а также расход материалов на неё.

Мы крайне рекомендуем начинать строительство именно с изучения проектов и чертежей, поэтому уделите этому моменту отдельное внимание

Заливка плитного фундамента

Размер площадки вам нужно будет подогнать под свой проект. Вполне возможно, что вам понадобится небольшой участок, но сделать его нужно на оценку 5 с плюсом.

Кладка кирпичей

Наглядно кладку лучше смотреть на видео, поэтому в данном блоке информации мы представим схематичные пошаговые кладки, на которых указаны все кирпичи по отдельности.

У каждого мастера свои «закидоны» в плане нанесения раствора и выставления по уровню всей конструкции, но порядовка у всех одинаковая, а именно этот момент мы вам и хотим донести.

Установка дымоотвода с хорошей тягой

Одним из самых важных моментов в создании кирпича из мангала считается тяга, при отсутствии которой вся работа идёт насмарку. Для этого необходимо продумать вытяжку и дымоход, которые должны быть не только эффективными, но и эстетичными.

Вытяжной зонт

Данный момент мы подробно рассматривали в публикации про вытяжку мангала (https://besedkis.ru/s-mangalom-barbekyu-pechkoj/vytyazhka-dlya-mangala-v-besedke). Будет обидно, если расчёты окажутся изначально неверными и дым пойдет в обратном направлении внутрь беседки, поэтому проработайте этот момент заранее.
