Соединение внутренней и наружной канализации
выпуск трубыне менее 135°.
Если потребуется дополнительный стояк, применяют косой тройник и дополнительный отвод с аналогичными параметрами (как по одному стояку). Добавится работы, но удобнее в дальнейшем — распределяется нагрузка сточных вод.
В месте вывода коллекторной трубы, где сконцентрированы сточные воды дома, не должно быть дефектов или каких-либо перекосов.
Выгребную яму лучше расположить в пределах 20 м от колодца, вода которого может идти в пищу, а также ближе к автодороге. Размер выгребной ямы зависит от количества членов семьи. Расчет берется 500 куб. см на одного человека. При этом, очищать яму необходимо не реже 2 раз в год.
Враг выгребной ямы — грунтовые воды, поэтому ее нужно выкладывать камнем, чтобы не дать воде проникнуть в «короб», хорошо если это будет керамический, красный кирпич. Он долгосрочный в использовании. Можно также использовать железобетонные кольца (как для выкладывания колодца), низ залив при этом герметично бетоном, а сверху сделать крышку с вентиляцией.
Прокладывая канализацию необходимо использовать крепкие трубы, долгосрочные, например, как асбоцементные, из чугуна или пластика, как минимум 100 мм, а из керамики — не менее 150 мм в диаметре
Закладывать трубы необходимо на глубину до 2 м с уклоном не менее 1 см.
Важно правильно установить трубы, укладывая их на ровно выкопанное дно ямы. Чтобы проверить, точно ли трубы легли, необходимо с помощью фонаря посмотреть с другого конца, виден ли свет
После этого траншею можно смело засыпать грунтом.
При разводке наружной канализации нужно подготовить траншеи глубиной по уровню земли, при котором трубы не будут промерзать. Это будет около 1.5 м, чтобы зимой не возникло проблем. Можно трубы одеть в «шубу», используя утеплитель, на случай очень больших морозов.
При наличии старой канализации в доме, проблем с установкой будет гораздо меньше. Просто проводится демонтаж старой и проводится новая канализация. Полностью заменяются все трубы и фитинги на новые. При этом проект не нужен, если только не добавится дополнительная разводка во вновь построенное помещение (например, летняя кухня). Тогда к старому проекту делается дополнение на это помещение.
Проводя монтаж канализации в частном доме, следует помнить о качестве соединения труб между собой, их полной герметизации. Качеству соединения помогут тройники. Возможно, это будет немного дороже, но в процессе эксплуатации канализации это себя оправдает и не будет дополнительных затрат в дальнейшем. Шаг установки тройника составляет 4 м, а в конце работы — ставится заглушка на трубу, которая выходит на поверхность.
Последовательность действий при устройстве канализации
В первую очередь прежде, чем укладывать трубы, выкапывают траншею. Проще всего это сделать можно с применением спецтехники, например, экскаватора, или же вручную.
Согласно общепринятой технологии, укладка труб канализации предполагает использование труб диаметром 110 миллиметров. При этом ширина канавы должна составлять минимум 60 сантиметров. Одновременно с увеличением сечения укладываемой трубы, нужно также расширять траншею. После выбора материала выполняется непосредственно укладка трубы в траншею , которая имеет свои нюансы.
Когда имеется вывод, на конец трубы, выходящей из здания, надевают раструб
При этом уделяют повышенное внимание центровке стыкуемых элементов
Как правило, на всей протяженности магистрали для отвода нечистот и стоков имеются изгибы и повороты – именно они чаще всего становятся причиной выхода из строя канализационной сети и доставляют серьезные неприятности владельцам частных домов.
Именно в местах, где трубопровод меняет свое направление, начинают собираться различные отложения. Со временем они полностью перекрывают путь передвижения стоков. Специалисты знают, как проложить в частном домовладении канализационный трубопровод, чтобы не допустить подобных неприятностей.
Поэтому не помещают советы от профессионалов, которые заключаются в следующем:
- Прокладку канализационных труб нужно осуществлять с применением отводов, которые имеют разные углы изгиба – от 15 и до 90 градусов.
- Для обеспечения удобного доступа к местам образования засоров, над каждым коленом устанавливают ревизии.
После завершения формирования вывода из дома, трубы помещают в траншею вниз раструбами и затем приступают к стыковке изделий. Процесс соединения выглядит следующим образом: кромки изделий смазывают специальным составом и до упора устанавливают их в раструб.
После состыковки всех сегментов канализационной конструкции приступают к утеплению трубопровода. Теплоизоляция необходима в тех случаях, когда глубина прокладки труб находится на отметке промерзания грунта во время зимних морозов.
После окончания монтажа внешней канализационной магистрали необходимо засыпать траншею с обязательной проверкой уклона трубопровода, поскольку в процессе соединения данный параметр мог измениться.
Если при засыпке планируется использовать грунт, собравшийся во время рытья канавы, его нужно измельчить, чтобы избавиться от крупных комьев. Запрещается использовать для этой цели твердые фракции или камни, размер которых превышает 30 сантиметров, поскольку они могут повредить канализационные трубы из пластика.
Основное из них заключается в следующем: траншею заполнять землей нужно слоями, имеющими толщину около 5 сантиметров. Утрамбовывают почву только по бокам трубы, чтобы ее не деформировать и не повредить.
Подходы к прокладке труб для канализации в частном доме и в квартире одинаковы, поскольку стоки и нечистоты образуются в жилых и подсобных помещениях и только после этого выводятся наружу.
Поэтому при разводке канализационной системы в современном высотном доме и в загородном коттедже желательно придерживаться ряда требований:
- непременно соблюдать величину наклона трубопровода;
- минимизировать число изгибов и поворотов на протяжении всей магистрали.
Так как бытовая канализация создается по безнапорному типу, при сборке трубопроводов можно использовать самое простое раструбное соединение. Для его герметизации задействуют резиновые манжеты. Размещают этот элемент во внутреннем пазе раструба до начала процесса соединения.
Основное различие в обустройстве конструкции отведения стоков и нечистот в доме и в квартире заключается в том, что в первом случае имеется наружная часть системы, проложенная в земле, которая ведет к септику или к централизованной канализационной магистрали.
Выполнить вышеописанную работу можно самостоятельно. При условии соблюдения рекомендаций, данных профессионалами, надежность канализации получится высокой, а срок эксплуатации будет продолжительным.
При небольшой протяженности канализации уложить ее можно своими руками. Укладка канализационных труб при монтаже наружной системы канализации не доставит вам больших затруднений: главное правильно произвести расчет финансов и подбор необходимых материалов, применяемых при монтаже. При обустройстве большого дома с выводом в централизованную систему наилучшее решение — это обратиться в компанию и пригласить специалистов.
Начинать работы следует с разработки проекта:
- Желательно чтобы траншея была без изгибов и поворотов, наилучшее решение – это прямой трубопровод;
- В любом случае на расстоянии через каждые 20 метров нужно устанавливать ревизионный колодец.
Основные проблемы компоновки и проектирования
«Умный» септик позаботится о сохранности флоры и фауны участка На этапе проектирования важно учитывать следующие моменты:
Пиковую нагрузку на канализацию, или так называемый «залповый сброс»
Обычно во внимание берётся утренняя и вечерняя нагрузка на сети. Этот показатель напрямую зависит от количества сливов и сантехнических приборов в доме или на этаже.
Как вода подаётся в дом – централизованный источник, колодец или скважина.
Принцип удаления очищенных сточных вод
Их можно удалять в почву либо водоём. В обоих случаях необходимо учитывать санитарные нормы. Если в первом варианте важнейшим показателем является объём воды, то во втором – не только масса, но и качество её очистки.
Материал для септика. Это может быть как самостоятельно созданная конструкция из кирпича, цемента или металла, так и покупные варианты очистных ёмкостей из полипропилена или полиэтилена. От выбора материала зависит очень многое: срок службы очистных, простота и удобство их обслуживания, вариант монтажа системы и в конечном итоге финальная сумма, которую придётся потратить.
Дополнительное оборудование: возможность электронного контроля, насосная система и всевозможные датчики.
Топологию участка: рельеф местности, направление уклона, близость водоёмов и наличие потенциальных мест сброса очищенных канализационных вод.
Качество и состав грунта: его тип и глубину промерзания, близость грунтовых вод.
Как создать собственную систему
После
того, как устройство
канализации в загородном доме будет изучено, настанет время приступить к
практическим действиям
Работы ведутся последовательно, все этапы имеют
одинаковую важность и не должны быть проигнорированы. Рассмотрим их
внимательнее:
Подготовка
Принимаются
решения по следующим позициям:
- выбор типа и размера канализационной системы;
- точки размещения узлов и элементов;
- из каких материалов будет делаться локальная канализация;
- сумма, в которую обойдется строительство;
- исполнитель работ.
Для определения параметров
придется сделать расчет. Самым простым способом будет использование
онлайн-калькулятора, которых много в сети. Следует начертить схему участка, на которой
можно отметить все возможные точки расположения коллекторов, септика, смотровых
люков и прочих элементов.
После определения всех рабочих
вопросов подводится общий итог и составляется смета работ. В нее входит
перечень материалов, приспособлений, узлов системы. Учитывается объем земляных
работ, размеры и глубина траншей. По результатам подсчитывается общая стоимость
монтажа. Канализация для загородного дома
своими руками — трудоемкий проект, иногда проще нанимать работников.
Выбор места установки резервуара
Выбор
точки погружения септика — сложная задача. Необходимо обеспечить
соблюдение санитарных требований:
- не ближе 7 м от дома;
- расстояние от колодца или скважины — не менее 20 м;
- угол наклона труб — не менее 3 %, что потребует тщательного расчета глубины траншей и уровня погружения септика;
- к резервуару должен быть свободный доступ ассенизаторской машины.
Выбирать оптимальную точку надо с
точной схемой участка на руках, иначе неизбежны ошибки или просчеты. Соблюдение
санитарных норм — не прихоть надзорных органов, в нем заинтересован сам
владелец дома.
Какие материалы понадобятся для создания системы
Если
строится канализация в
загородном доме своими руками, правильнее использовать современные
готовые материалы. В продаже имеются все необходимые компоненты
Они устойчивы
к внешним воздействиям, непроницаемы для влаги, имеют малый вес, что важно для
транспортировки и монтажа. Чаще всего используют готовые трубопроводы, колодца
и прочие элементы
Септики можно приобретать готовые из пластика, или
использовать другие емкости. В продаже имеется широкий выбор емкостей на
несколько секций разной емкости, но их стоимость довольно высока, что
заставляет многих домовладельцев использовать другие варианты.
Порядок сооружения канализации
Кратко рассмотрим основные этапы по сооружению канализационного трубопровода в условиях частного дома. Даже если вы не решитесь на выполнение работ своими силами, то сможете проконтролировать нанятых специалистов.
Этап #1 – монтаж дворовой сети
Создание канализационной системы начинается с этапа сооружения внешней (дворовой) сети. Если протяженность дворовой сети до существующего смотрового колодца более 12 метров, устраивается дополнительный смотровой колодец. При этом минимально допустимое расстояние от стены дома до смотрового колодца – 3 – 5 м.
Со способами устройства наружной части трубопровода и правилами прокладки канализационных труб в земле ознакомит следующая статья, прочитать которую мы очень советуем.
В прокладке наружных канализационных линий сейчас используют преимущественно полимерные трубы, привлекающие легким весом, превосходными эксплуатационными характеристиками и доступной ценой. При прокладке трассы выше уровня сезонного промерзания используются утеплители, защищающие линии от формирования ледяных пробок.
Нередко собственникам частных строений приходится сталкиваться с отсутствием централизованной сети канализации. В этом случае устраивается автономная система сбора и фильтрации стоков (септик). Однако принцип подводки «внешняя внутренняя сеть» остаётся тем же.
Один из простых и удобных решений для частных домовладений – герметичный септик. Правда его существенный недостаток кроется в немаленькой цене, поэтому оплатить его покупку решается далеко не каждый владелец дома
Этап #2 – сооружение узла ввода в дом
Далее требуется соорудить узел ввода непосредственно в конструкции частного дома (фундамент, стена подвала). Сооружение узла выполняется с учётом возможных деформаций, например, по причине просадки строения.
Узел ввода и наружный трубопровод надежно изолируются.
Схема устройства ввода (одна из возможных): 1 – мятая глина; 2 – раствор на основе цемента; 3 – смоленая прядь; 4 – гильза на основе стальной трубы
Этап #3 – монтаж стояков и отводов

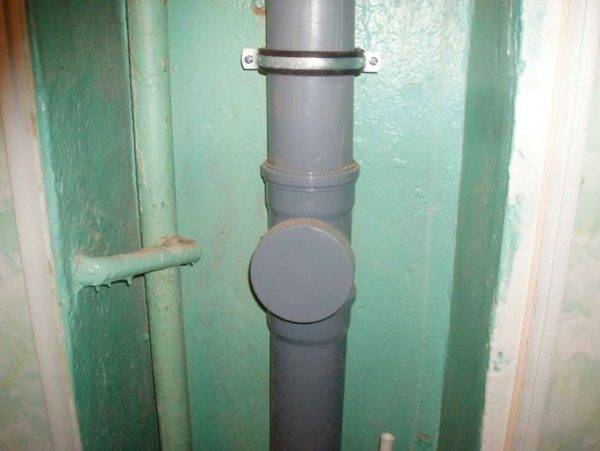

На следующем этапе производится монтаж труб-стояков внутренней сети. Эти компоненты схемы рекомендуется собирать и в собранном виде предварительно ставить без крепления или с частичным креплением.
Полное крепление выполняется после окончательной сборки всей системы. Завершив монтаж труб-стояков, выстраивают горизонтальные отводные линии канализации с учётом требуемых уклонов.

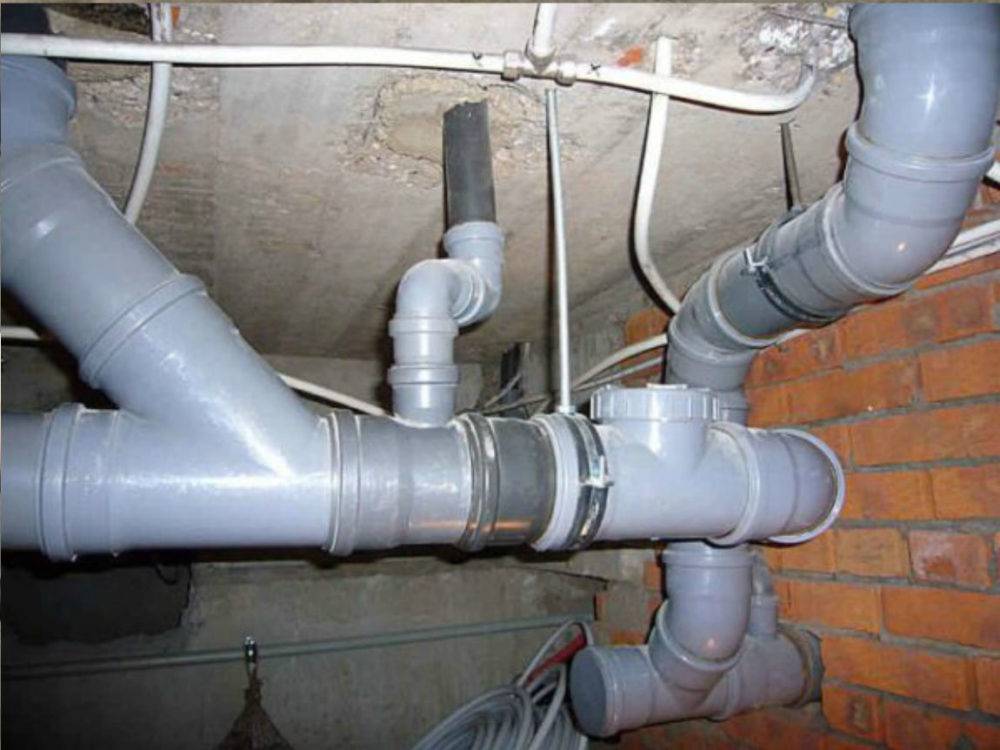

Процесс выстраивания горизонтальных внутренних отводных линий предусматривает укладку раструбов и фасонных частей по направлению против движения потока стоков
Этап #4 – подключение сантехники
На завершающем этапе производится установка сантехнических приборов и подключение каждого прибора к соответствующему отводу через патрубок-сифон.
Желательно заранее предусмотреть отводы для подключения слива таких важных помощников, как стиральная машинка, посудомойка
Дополнительно стоит отметить: при условии высоты строения менее 10 метров, внутреннюю канализационную систему допускается выстраивать на основе безнапорных труб. При большей высоте применяются напорные трубы.
Выбор и устройство резервуара для хранилища стоков
Существует несколько видов сборников для локальных канализационных систем:
- выгребная яма или колодец;
- септик.
Выгребная яма – устаревший вариант, но пользуется спросом в частном домовладении благодаря простоте и дешевизне устройства. Упрощенный вариант не предусматривает герметизации, что может отрицательно сказаться на окружающей среде. В обновленном варианте нет этого недостатка. Сливная яма может быть построена из кирпича, бетонного монолита или бетонных колец. Технология проста: роется яма, заливается пол бетоном, укладываются и герметизируются стены из выбранного материала, сверху укладывается плита с выходом для вентиляции и смотровым люком. Если выгребная яма негерметична, расстояние до дома и хозпостроек должно быть более 6-10 метров, чтобы сточные воды не размыли грунт и песчаную подушку под фундаменртом.
Возможен вариант герметичного резервуара. Примеров несколько: пластиковая или металлическая цистерна, бетонная конструкция. Такой вариант удобен при наличии водяной скважины или колодца на участке, так как сточные воды не попадают в грунт, если выполнена качественная гидроизоляция. Недостатком сборника является регулярная откачка стоков с помощью ассенизаторской машины.
При использовании герметичной емкости нужно правильно рассчитать ее объем, чтобы не переплачивать за услуги второй машины. Объем емкости ассенизаторской машины составляет 3 куба, объем емкости для стоков должен быть кратным 3. Если резервуар будет объемом 5 кубов, то если не нанимать вторую машину, 2 куба заполнятся с самого начала и станут бесполезными. Для семьи из 4-х человек, пользующейся душем, туалетом, мытьем посуды и стиркой, резервуар объемом 3 куба заполняется в течение двух недель.
Более современным видом является септик – локальная автономная система, обеспечивающая постепенную и качественную очистку сточных вод. Существуют разные виды септиков, встречаются даже с тремя камерами, отличающиеся высокой степенью очистки, благодаря тому, что в их конструкцию входит комплекс аэрации и биофильтры. Септик удобен тем, что его легко монтировать, надежен в эксплуатации, качественно очищает сточные воды.
Аэрационные элементы и биофильтры имеют большой срок годности, поэтому во время эксплуатации трудностей с септиками почти не возникает. Переработка стоков является дополнительным плюсом, так как снижается количество вызовов ассенизаторской машины для очищения хранилища. Использование септика дает возможность самостоятельной прокладки ассенизационной системы в частном доме.
Материалы, применяемые для изготовления труб
Трубопроводы предназначены для транспортировки стоков, с их помощью происходит соединение (обвязка) всех компонентов системы. Поэтому к выбору этих элементов нужно отнестись со всей ответственностью.
Что касается востребованности, то ранее практически не было альтернатив чугуну, однако теперь появилась стойкая тенденция к использованию пластиковых аналогов. В последнем случае канализация изготовляется своими руками за несколько дней.
В целом у вас есть возможность приобретения трубопроводов сделанных из:
- Керамики
- Асбестоцемента
- Пластика
- Стали
- Чугуна
Каждый из них мы рассмотрим более подробно далее.
Канализационные трубы
Чугунные трубы
К преимуществам этой продукции можно отнести:
- Универсальность применения. Чугун может успешно использоваться как для создания наружной канализации частного дома, так и внутренней.
- Прочность. Трубы хорошо переносят статическое давление и удары.
- Длительный срок эксплуатации. Равен порядка 20-30 годам в зависимости от качества установки и правильности эксплуатации.
- Высокая устойчивость к перепадам температур.
- Хорошо переносят небольшое внутреннее давление.
- Имеют высокую коррозионную стойкость и гидроизоляцию.
- Высокая шумоизоляция.
Для наружного монтажа они дополнительно покрываются специальными составами, направленными против коррозии. Что касается недостатков устройства канализации в частном доме из чугунных трубопроводов, то можно выделить:
- Высокую стоимость.
- Немалый вес.
- Периодическое возникновение засоров. Появляются из-за высокой шероховатости внутренних стенок труб.
- Трудоемкий монтаж, при котором необходима чеканка стыков.

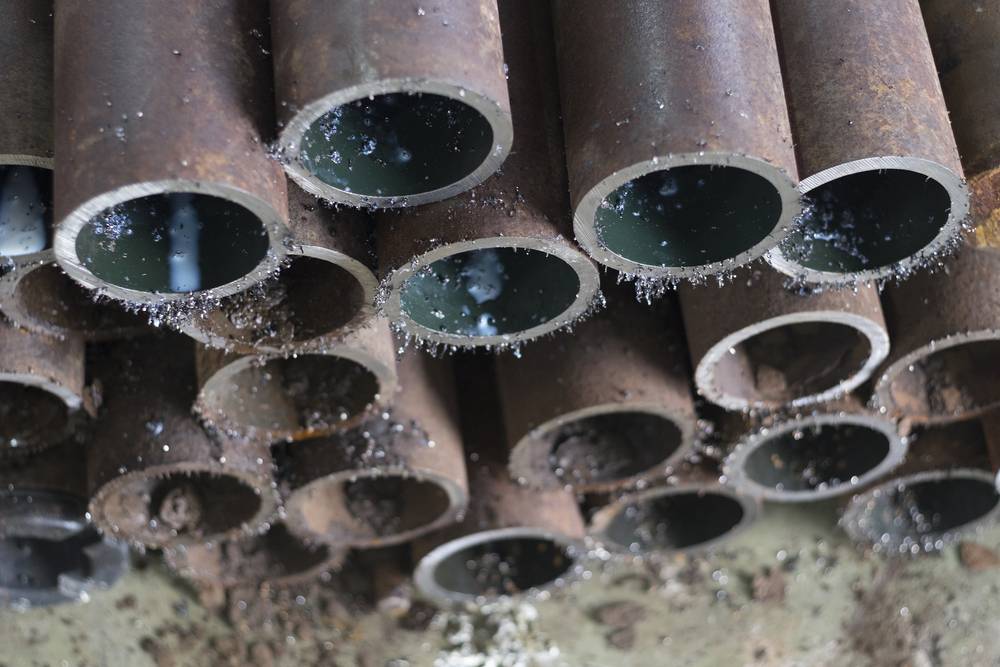

Стальные аналоги
К преимуществам стальной канализации относится:
- Высокая прочность к повреждениям и механическим воздействиям.
- Отлично справляются с резкими перепадами температур.
- Могут переносить большое внутреннее давление, что позволяет применять их не только в безнапорной канализации, но и в напорной.
- Изготовляются из нескольких марок стали.
Недостатками являются:
- Высокая склонность к коррозионным процессам. Этот недостаток может частично компенсироваться внутренней и внешней обработкой, например, нанесением эмалированного покрытия.
- Немалый вес изделий. Возникает потребность в грузоподъемной технике во время проведения монтажных работ.
- Высокая цена.
- Трудоемкий монтаж. Заключается в качественной герметизации соединений.
Керамические трубы
Ранее керамика была так же популярна, как и чугун, это объясняется ее приемлемыми техническими показателями. К преимуществам этих труб относят:
- Длительность эксплуатации.
- Полная инерционность к транспортируемым жидкостям, даже если они обладают высокой агрессивностью.
- Стойкость к резким температурным изменениям.
- Великолепная гидроизоляция.
Недостатки:
- Малая длинна изделий. Производство труб ведется с длиной 600 мм, что приводит к большому количеству стыков. Это увеличивает риск утечки.
- Хрупкость. Монтаж канализации в частном доме и транспортировку нужно проводить аккуратно, так как даже небольшой удар может привести к появлению трещин.
Трубы из асбестоцемента
Эти изделия изготовляются из портландцемента и асбестового волокна. Лет тридцать назад они считались хорошей альтернативой для установки в частном доме. Их преимуществами считаются:
- Небольшой вес.
- Великолепная гидроизоляция.
- Длительный срок использования (при условии правильной эксплуатации и установки).
- Отсутствие коррозионных процессов, так как металлические элементы полностью отсутствуют.
- Химическая и температурная устойчивость.
К недостаткам можно отнести только хрупкость изделия, что необходимо учесть при монтажных работах и проектировке системы.
ПВХ канализационные трубы
Пластмассовые трубы
Являются наиболее актуальным вариантом в наше время, изготовляются из разных видов пластмасс. Могут использоваться для внутреннего и наружного применения. По материалу, используемому для производства, делятся на: ПВХ, полипропиленовые и полиэтиленовые.
Преимущества:
- Приемлемая цена.
- Широкий ассортимент.
- Приемлемая прочность.
- Стойкость к химически активным веществам.
- Полное отсутствие коррозии.
- Возможность установки своими руками канализации в частном доме благодаря простому способу сборки.
- Внутренняя поверхность идеально гладкая, что не приводит к появлению засоров и обрастаний.
- Простая транспортировка.
Именно за счет этих неоспоримых преимуществ изделия из пластмассы получили широкое распространение и высокую популярность.
Когда применяется?
Организовать нормальные условия для комфортной жизни в доме без канализационной системы невозможно. Проходя по внутреннему трубопроводу отходы транспортируются к внешним магистралям, по ним достигая септика.
Если трубы уложены в траншеи правильно – такая система может существовать несколько десятков лет. Чтобы организовать канализационную систему, предварительно выкапывают траншеи.
Есть несколько ситуаций, когда прокладка в колею необходима:
- трубы не должны находиться на видном месте на участке;
- расстояние от объекта до септика большое и проложить трубу на поверхности не получится;
- климатические условия;
- соблюдение требований нормативных документов;
- защита от механических повреждений;
- экономия земли на участке.
Есть ситуации, когда прокладка труб в траншеях нецелесообразна. На это влияют суровые климатические условия, в которых проживает десятая часть страны.
Cоставление схемы канализации для прокладки труб
Проект – первое, что необходимо сделать, перед тем как начинать работу.
Проект заказывают в мастерской или выполняют самостоятельно. Так как строгих требований к местам прохождения труб нет, допускается произвольная прокладка по усмотрению хозяина. Тип и назначение зданий и помещений, в которых ведется работа, предусматривает свои особенности.
Проект канализационной сети полностью зависит от проекта дома и даже является его частью, если работу заказывали у профессионалов. Нужно заранее знать планировку помещений (о планировке комнат в частных домах рассказано в статье), их размеры, чтобы определить оптимальное расположение приборов, которые будут подключать к канализации.
Учитываются все приборы, работающие с водой: ванные, душевые кабинки, унитазы, биде, раковины, стиральные и посудомоечные машины.
После расстановки продумывают оптимальную прокладку трассы. При необходимости вносят коррективы и доработки.
Первые канализационные трубы закладывают еще при возведении фундамента. Если этого не сделать, потом придется вырезать в нем отверстие.
При разработке канализационного проекта важно учесть:
Внутридомовая канализация может прокладываться как скрыто, так и открыто. Преимущество первого варианта – стены без видимых коммуникационных линий, однако в случае аварии или необходимости замены труб, придется разбивать отделку;
Открытая прокладка не так красива, зато при необходимости к трубам всегда есть доступ. Чтобы не портить внешний вид ванной комнаты и прочих помещений, открыто проложенные трубы маскируют.
Их прячут в небольшие коробы частично или полностью. Короб делают из гипсокартона и похожих материалов. Популярны конструкции из пластика (ПВХ), так как они легко разбираются при необходимости и собираются в обратном порядке;
- Канализация – безнапорная система, хотя трубы должны по стандартам выдерживать давление в половину атмосферы без потери герметичности. Это необходимо на случай засоров. Когда сливаемая вода останавливается в стояке, ее столб растет все выше и сильнее давит на соединения, что приводит к протечкам;
- Строение канализации простое и недорогое. Трубы и фасонные части соединяют раструбами. Стенки труб имеют небольшую толщину, почему и стоят недорого. Герметичность достигается за счет резиновых уплотнителей, размещенных в специальных пазах раструбов.
- Стоки в безнапорной канализации стекают сами, без принудительного воздействия. Чтобы процесс происходил правильно и без образования засоров, необходимо соблюсти ряд условий, учитываемых также на стадии составления проекта.
- Трубопровод должен иметь постоянный уклон на всем протяжении, в направлении стояка. Чем меньше труба в диаметре, тем сильнее будет уклон. Все значения регламентированы. Для 50-й трубы на метр длины дается перепад в 3 см. Для 110-й – 2 см.
- К появлению засоров приводит как слишком маленький уклон, так и большой.
В первом случае жидкая часть стоков потихоньку двигается вниз, а твердая из-за недостаточной силы течения застревает.
Во втором случае жидкость двигается слишком быстро и твердые включения за ней не успевают, застревая в трубах и постепенно накапливаясь. При быстром сливе воды повышается шум в канализации, возможен срыв гидрозатворов по закону Бернулли.
Чтобы этого не происходило, в систему включают обратные клапаны, либо монтируют фановую трубу, выходящую на крышу, с соблюдением проектных норм. В результате, области пониженного давления заполняются воздухом с улицы или из помещения. Клапаны работают бесшумно и не пропускают воздух в обратном направлении.
Диаметр сточной части стояка должен быть равен диаметру вытяжной части. Выходящая на крышу фановая труба должна отстоять от ближайших окон на 4 метра.
Всю сантехнику надо подключать через гидрозатвор, препятствующий проникновению канализационного воздуха в помещения.
Все части трубопровода должны идти прямо, не уменьшая угол наклона труб. Для этого делают разметку красящими нитями. Некоторые компании рекомендуют делать угол наклона до 15 см для труб диаметром 50 см и меньше. По описанным выше причинам поступать так не стоит.
