Особенности конструкции
Ленточный фундамент – это замкнутый контур из железобетонных балок, заложенный по периметру здания и под несущими стенами, и передающий нагрузку здания подлежащему грунту. На нем строят как легкие садовые домики и каркасные дома, так и тяжелые монолитные «замки» и каменные коттеджи: несущая способность зависит от ширины и высоты ленты. На прочных грунтах на ленточном фундаменте строят даже многоквартирные дома в двенадцать этажей. Также именно этот тип фундамента используют для домов с цокольными этажами и подвалами – лента рассматривается, как стена подвала.
Для такой конструкции годятся почти все типы грунтов, кроме неустойчивых торфянистых – поэтому на слабонесущих и обводненных землях Ленинградской области дома ставят сложных и дорогих фундаментах, а в Москве такие конструкции будут лишней тратой денег.
Ленточный фундамент обычно устраивают на подушке из песка средней фракции с виброуплотнением через каждый 100 мм. Глубина конструкции рассчитывается с учетом особенностей участка:
- наличие или отсутствие подвальных помещений;
- глубина залегания грунта;
- вес и другие характеристики здания.
al185Модератор FORUMHOUSE
Фундамент следует строить не по хотелкам и фанатично красивым идеям, а по расчету. Фундамент в ИЖС рассчитывается на расчетное сопротивление грунта основания и под нагрузки объекта, с обязательным учетом возможных неблагоприятных факторов: гидрогеологических, сил морозного пучения, неоднородности основания, просадочных и набухающих грунтов.
Все деформированные дома с перекошенными проемами построены на неправильном фундаменте, рассчитанном и построенном без учета особенностей грунта, уровня грунтовых вод, веса дома и т.п.
В зависимости от особенностей конструкции и глубины заложения выделяют несколько видов ленточных фундаментов.
По конструкции:
| Тип | Особенности конструкции |
| Монолитный | Цельная отливка из железобетона с высокими показателями прочностями и максимальной несущей способностью. Ее заливают за один прием. Арматура должна быть качественной, соответствующего сечения – это дает устойчивость к изгибающим нагрузкам. |
| Сборный | Состоит из заводских фундаментных блоков (ФБС). Несколько проигрывает монолитной ленте по эксплуатационным свойствам, часто применяется в малоэтажном строительстве. Для повышения устойчивости и долговечности таких ленточных фундаментов делают песчаную подушку, на нее устраивают специализированные железобетонные подошвы ФЛ, а уже поверх них на цементно-песчаный раствор кладут ФБС. Сверху эту конструкцию может завершать армопояс – для прочности и равномерного распределения нагрузок. |
По глубине залегания
| Тип | На каких грунтах используется |
| Незаглубленный | Только на скалах и стопроцентно неподвижных грунтах, поэтому делают его крайне редко и не для домов, а для хозяйственных строений. Такой ленточный фундамент делают только монолитным. |
| Мелкозаглубленный | На прочных грунтах, которые не подвержены морозному пучению. Закладывают на глубину меньше уровня промерзания грунта. |
| Полнозаглубленный. | Подходит почти для всех грунтов и гидрогеологических условий, заглубляется ниже расчетной глубины промерзания (но не на твердых глинах и песчаных грунтах с низким УГВ). Выполняется в траншеях и котлованах с обратной засыпкой. |
Такое количество разновидностей ленточного фундамента, как молнолитного, так и из блоков позволяет сделать правильный выбор для условий конкретного участка и получить хороший результат. У ленточного фундамента один большой недостаток (не считая обилия земляных работ и времени, которое уйдет на созревание бетона после заливки) – он может получиться дорогим, поэтому, если речь идет о легких постройках, лучше не выбрать другой вариант. Но все же ленточный фундамент имеет очевидные преимущества, это:
- долгий срок службы;
- высокая несущая способность;
- нагрузки дома равномерно распределены на грунтовое основание;
- технология строительства довольно проста.
Заливка прямо в землю, или так называемый «кубанский вариант» ленточного фундамента является нарушением технологии, на FORUMHOUSE от этого предостерегают.
RNikonovУчастник FORUMHOUSE
Устройство ленточного фундамента с заливкой «в землю» считаю недопустимым. Сделать ленту «в землю» качественно почти невозможно.
Изготовление опалубки (пошаговая инструкция)
Изготовление опалубки
Устройство фундамента включает в себя изготовление опалубки. Изготовить, а потом установить её на строительной площадке самостоятельно вполне возможно, выполняя несложные правила.
Щитовая
Перед работами по изготовлению формы необходимо:
1Подготовить инструмент: рулетка, уровень (простой – 1 м, водяной – 10 м), молоток, шуруповерт, саморезы по дереву
2Выполнить расчет материала
3Приобрести материал: доска обрезная, брус 50*50 мм, шпильки металлические ф10 мм с шайбами и гайками

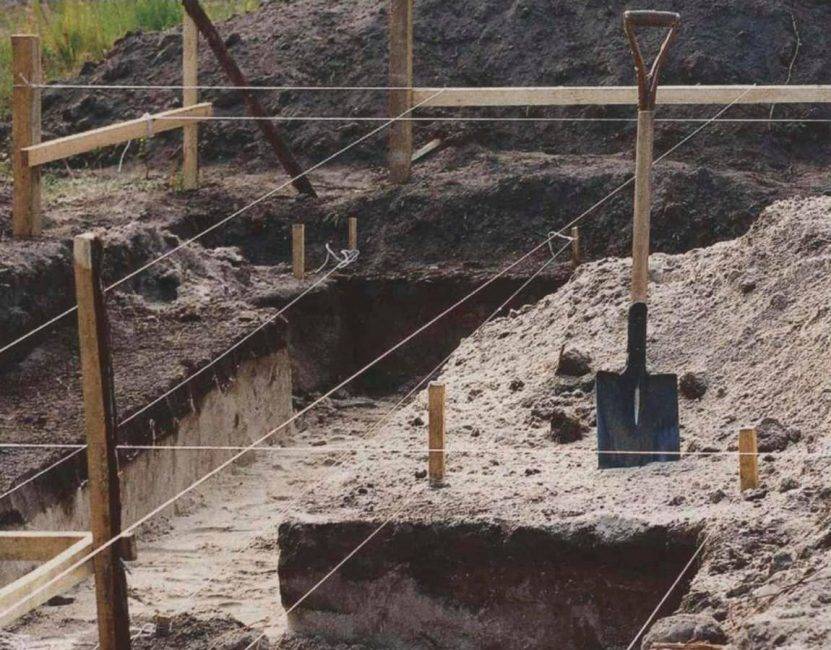

Котлован под фундамент
1ШАГ 1

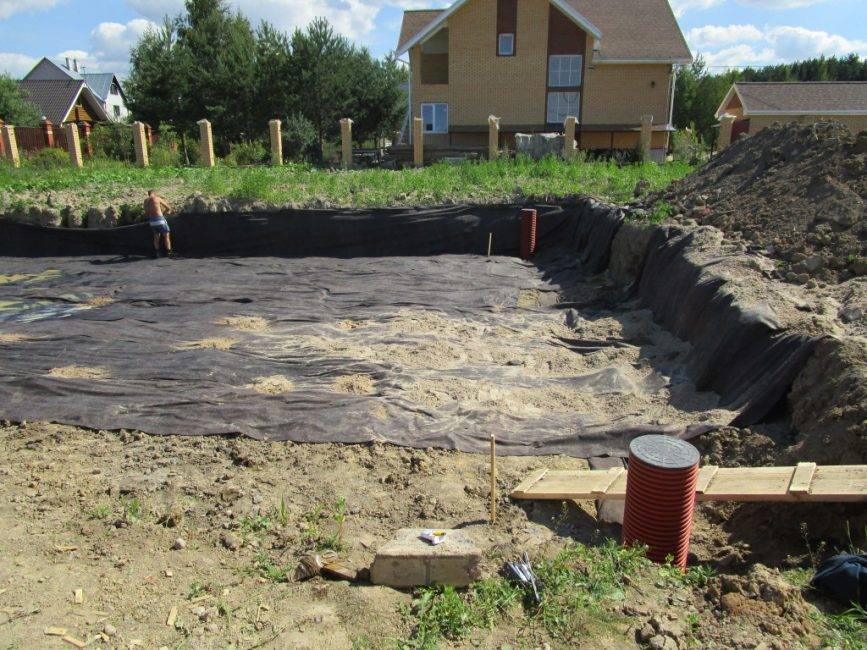

Котлован. Приступая к работам необходимо подготовить котлован будущего фундамента. Копать траншеи нужно на 5-10 см шире, чтобы после установки и раскрепления плоскостей из досок можно было засыпать пространство землёй, тем самым укрепив конструкцию.
При установке опалубки на поверхности, требуется выполнить разметку с помощью специальной проволоки (струна обноски). Любой шнур будет ненадёжен, так как может порваться в процессе работ.
Разметка фундамента
2ШАГ 2
Расчет. После выполнения разметки выполняется расчет количества материала.
Для определения количества доски вычисляется периметр фундамента, показатель умножается на 2. Затем, исходя из высоты конструкции и ширины доски, определяем количество досок по вертикали. Умножая этот показатель на вычисленный ранее удвоенный периметр, получается количество пиломатериала в погонных метрах. Разделив на 3-4 м (обычная длина доски) вычислим количество досок в штуках (так их легче заказать).
Количество бруска берется из расчета высоты конструкции, принимая во внимание тот факт, что бруски размещаем через 40-50 см по всей длине. Распорки устанавливаются напротив вертикальных брусков через один, а между распорками будут размещаться металлические шпильки
Распорки устанавливаются напротив вертикальных брусков через один, а между распорками будут размещаться металлические шпильки.
Учитывая все вычисления, а также места установки элементов, можно определить количество материала.
Заказывать материал необходимо с погрешностью +5%. Этот запас поможет устранить погрешности при расчетах.

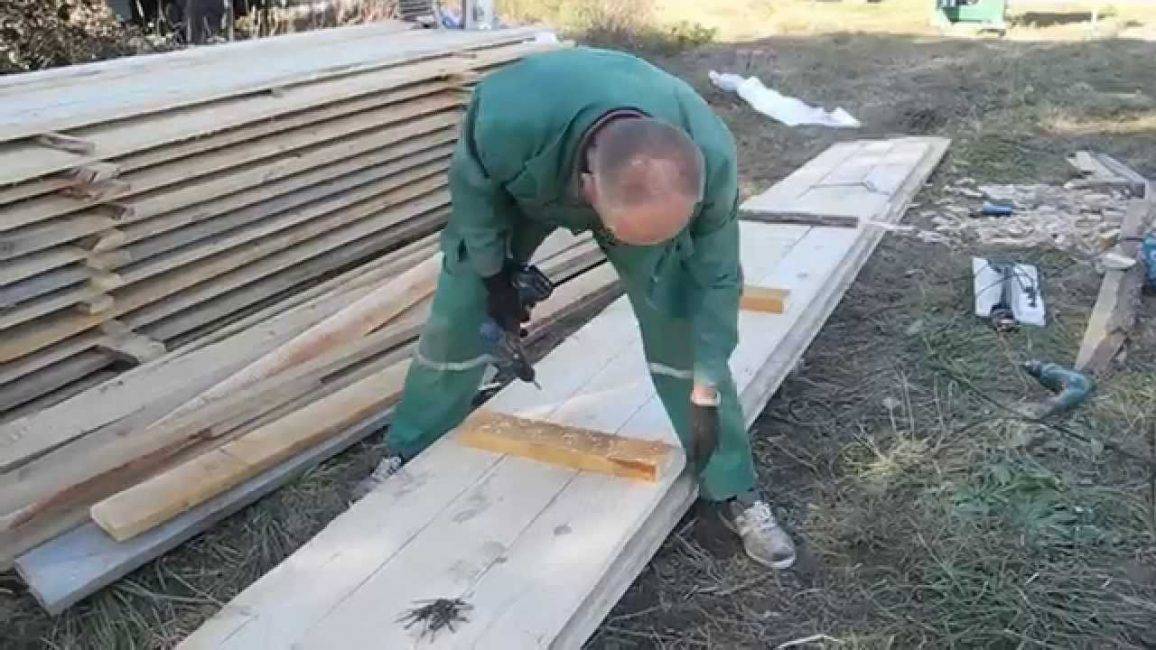

Изготовление щитов
3ШАГ 3
Изготовление щитов. Исходя из высоты конструкции, сбиваются изделия из досок и брусьев, которые располагают по длине через 40-50 см. Длина плоскостей зависит от размера доски (это может быть 3 или 4 метра).

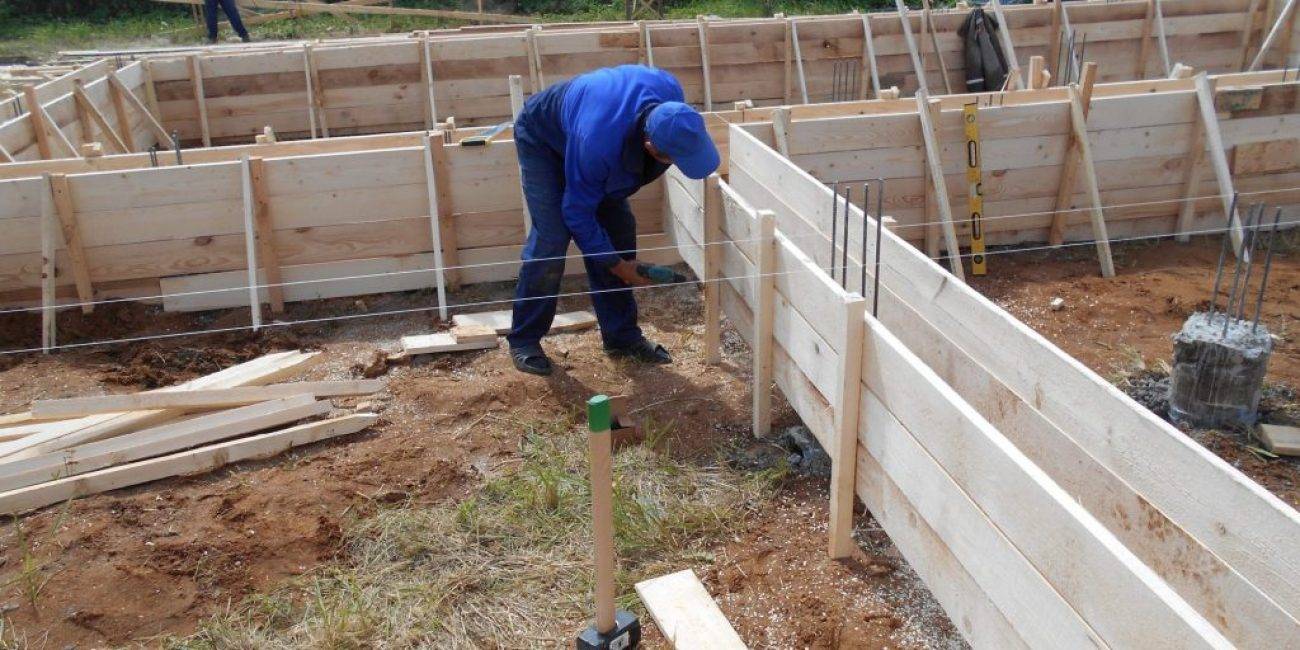

Установка опалубки
4ШАГ 4
Установка опалубки. Первым этапом забиваются колья из брусков по углам фундамента. Между этими кольями с промежутком 60 – 80 см забиваются промежуточные бруски. Вдоль брусков укладывается направляющая доска, на которую устанавливаются заготовленные щиты. Плоскости саморезами крепятся к установленным кольям.
Для фиксирования геометрических размеров, внутри конструкции крепятся распорки. Для защиты опалубки от «распирания» бетоном, устанавливаются шпильки.
Установку и фиксирование щитов необходимо контролировать уровнями, как по горизонтали, так и по вертикали. Шпильки в каркас необходимо устанавливать через трубки (втулки) большего, чем шпилька, диаметра. Это необходимо для последующего демонтажа.

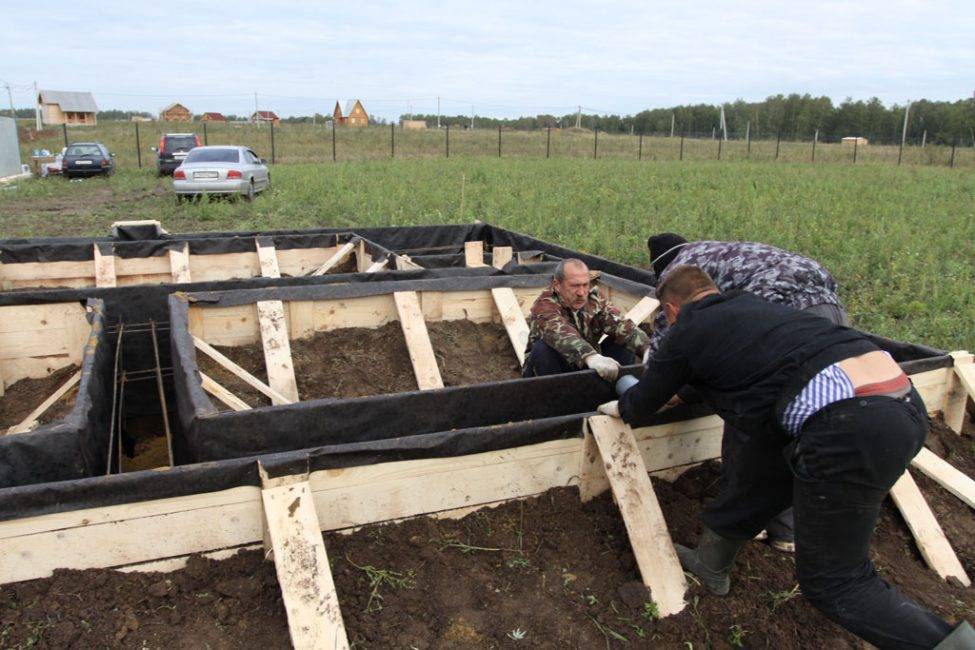

Подготовка к заливке
5ШАГ 5
Подготовка к заливке. После установки плоскостей, проверяют всю конструкцию на отсутствие щелей. Для гарантированного обеспечения герметичности конструкции, внутреннюю поверхность выстилают плёнкой, чтобы исключить протечку бетона.
По окончании монтажа, проводят армирование будущего основания: устанавливают подготовленные армокаркасы и закладные детали, если этого требует конструкция.
При установке конструкций опалубки, в местах, где планируется провести коммуникации (трубопроводы, кабели) через фундамент, необходимо установить трубы диаметром 100 мм.
Септик для дома — канализационная яма без откачки: устройство, поэтапное изготовление своими руками из бетонных колец и другие варианты (15 Фото & Видео)

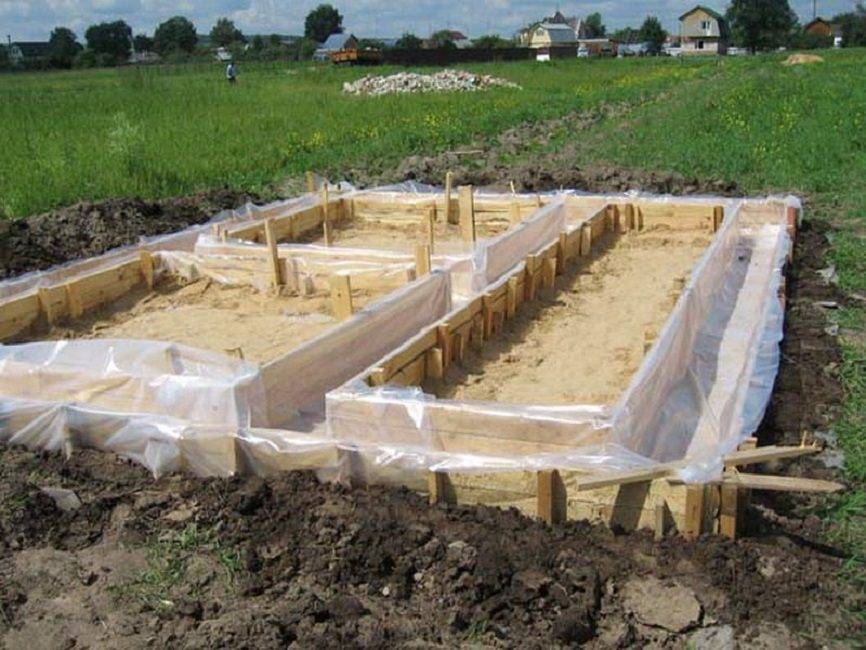

Изготовление опалубки
Тем, кто решил изготовить своими руками ленточный фундамент, пошаговая инструкция поможет сделать его точно и правильно. В соответствии с ней следующий этап – сооружение опалубочной конструкции, для чего потребуются:
- доски или щиты;
- бруски для поперечных распоров и наружных упоров;
- саморезы;
- гидроизоляционный материал (полиэтиленовая пленка);
- строительный лазерный уровень.
Для начала по углам и с двух сторон готовых траншей вкапывают в землю бруски. Устанавливают их, постоянно контролируя вертикальный уровень. Из досок сбивают щиты, которые опускают в траншеи и крепят к брускам.
Щиты устанавливают лицевой стороной внутрь траншеи и закрепляют на них пленку, завернув ее верхний край и закрепив его степлером на наружной стороне деревянной конструкции. Она позволит избежать впитывания влаги из раствора в доски опалубки, и, кроме того, поверхность фундамента будет выглядеть ровной и гладкой. Еще один немаловажный момент – пленка облегчит демонтаж опалубки и извлечение щитов. Об изготовлении опалубки для дома смотрите в этом видео:
Для того чтобы избежать деформации опалубочной конструкции во время заливки бетона, уже установленные в траншеях щиты скрепляют с помощью поперечных перекладин и наружных подпоров. Расстояние между ними составляет от 1000 до 2000 см. Для того чтобы отметить верхний уровень наполнения опалубки бетоном, внутри конструкции натягивают шнурку или отмечают горизонт маркером.
Расчет мелкозаглубленного ленточного фундамента
Расчет МЗЛФ, который возводится на низко- и непучинистых грунтах не представляет сложности. В ходе расчета определяются три основных параметра:
Глубина заложения
Определяется на основании СН «Основания и фундаменты». В документе указаны следующие минимальные значения глубины заложения подошвы фундамента:
- при промерзании грунта менее 2 м — 50 см;
- при промерзании грунта на глубину до 3 м — 75 см;
- при промерзании грунта более 3 м — 100 см.
Для большинства регионов средней полосы глубина заложения МЗЛФ будет составлять 50 см. Для легких строений, например каркасного сарая или маленького дачного домика этот параметр можно уменьшить до 30 см.
Мелкозаглубленный ленточный фундамент: сфера применения, плюсы и минусы
Несущая способность МЗЛФ, в сравнении с основаниями другого типа, оценивается как средняя и во многом зависит от типа грунта на участке. Мелкозаглубленный фундамент подходит для строительства дачных домиков, строений из бруса, каркасных домов, а также для хозпостроек, бани, сарая и пр. Для кирпичных домов, больших коттеджей из пенобетона и газоблоков мелкозаглубленное основание не подходит. Для таких строений отличным вариантом будет комбинированный фундамент на сваях, например свайно-ленточный мелкозаглубленного типа на буронабивных опорах.
Фундамент такого типа желательно возводить на слабопучинистых и непучинистых грунтах. Идеальный вариант — песчаные и супесчаные грунты с низким содержанием влаги. Уровень грунтовых вод должен быть ниже глубины заложения минимум на 0,5 м. На глинах строительство МЗЛФ сопровождается трудностями, т.к. большинство глинистых грунтов относятся к средне- и высокопучинистым грунтам. Особенности возведения основания с небольшой глубиной заложения на пучинистых грунтах рассмотрим ниже.
К достоинствам этого типа оснований относят
- экономичность, расход бетона на 30% ниже, чем при возведении обычного заглубленного ленточного фундамента или основания с монолитной плитой перекрытия;
- простота постройки, можно соорудить своими руками без привлечения рабочих и спецтехники;
- небольшой объем земляных работ — роется узкая траншея глубиной не более 0,7 м;
- маленькая площадь соприкосновения конструкции с грунтом.
Среди недостатков МЗЛФ отмечают
- заливка ведется при устойчивых температурах выше +10 С;
- ограниченность применения ввиду небольшой несущей способности
- возведение возможно только на ровной поверхности с уклоном не более 5 градусов;
- отсутствие подвального помещения в доме.
Если вы планируете возвести МЗЛФ-основание и «заморозить» стройку, то учтите что оставлять основание без нагрузки на зиму нельзя! При промерзании грунт вытолкнет монолитную ленту, что приведет к нарушению ее целостности.
Дом из какого материала Вам нравится больше всего?
Дом из бруса
23.76%
Дом из кирпича
17.63%
Бревенчатый дом
13.77%
Дом из газобетонных блоков
19.17%
Дом по канадской технологии
11.05%
Дом из оцилиндрованного бревна
3.48%
Монолитный дом
3.99%
Дом из пеноблоков
3.83%
Дом из сип-панелей
3.31%
Проголосовало: 3682
Особенности строительства МЗЛФ на пучинистых грунтах
Пучинистые грунты не пропускают влагу, не давая ей уйти вглубь, поэтому осадки скапливаются у поверхности земли. При возведении постройки из блоков или дерева на пучинистых грунтах нужно делать дренаж, а подсыпка должна быть не менее 30 см. При строительстве домов выполняется комплекс защитных мер для фундамента:
- Подсыпка выполняется из непучинистого грунта. Под песчано-гравийную подушку обязательно укладывается гидроизоляция. Лучше использовать геотекстиль, который хорошо препятствует заиливанию.
- Дренаж обустраивается на уровне подошвы монолитной ленты. Дренажные трубы закладываются на расстояние не менее 1 м вокруг фундамента. Уклон труб зависит от их диаметра: чем меньше трубы, тем больше должен быть уклон.
- Монтаж утепленной отмостки. Отмостка способствует отведению воды от МЗЛФ. Слой утеплителя под омосткой предотвращает промерзание пучинистых грунтов вокруг дома.
- Устройство ливневой канализации. Главное назначение ливневки — эффективный отвод атмосферных осадков с участка. Для мелкозаглубленного фундамента грамотно выполненная ливневка позволит избежать подтопления и последующего промерзания пучинистых грунтов.
При соблюдении этих условий мелкозаглубленный фундамент, построенный на пучинистых грунтах, может без проблем прослужить долгие годы. Чтобы избежать ошибок при строительстве рекомендуется ознакомиться с СП 45.13330.2012, где описаны все меры по защите МЗЛФ на сложных грунтах.
Мелкозаглубленный ленточный фундамент МЗЛФ
Согласно СП 22.13330.2011 «СНиП 2.02.01-83*. Основания зданий и сооружений», вид МЗЛФ зависит от степени пучинистости грунта.
RolandspbУчастник FORUMHOUSE
Есть ограничения на тип фундамента при разных видах пучинистости грунта. Суглинок при различных показателях текучести может быть отнесен к любой группе по степени пучинистости, стало быть, при более текучем суглинке согласно СП надо делать монолит.
Так, МЗЛФ из монолитного железобетона рекомендуют делать на пучинистых грунтах с УГВ не выше 1 метра от поверхности земли.
Его закладывают выше уровня промерзания, на глубине 200-500 мм от поверхности. При невысокой стоимости изготовления для этих фундаментов характерна высокая надежность, они служат без ремонта по 15-20 лет.
Единственное: МЗЛФ нуждается в утеплении высокого качества – и ленты, и отмостки – чтобы снизить воздействие морозного пучения. По конструкции МЗЛФ делят на два вида: классического прямоугольного сечения и Т-образной формы.
Подошва МЗЛФ Т-образного сечения делает площадь опирания больше и работает на изгиб, а верхнее ребро принимает вертикальные нагрузки от вышерасположенных конструкций.
На мелкозаглубленных ленточных фундаментах с подошвой строят тяжелые каменные здания, а прямоугольные годятся для каркасников и деревянных строений.
На слабопучинистых и непучинистых грунтах можно делать мелкозаглубленную ленту из ФБС.
3 этап – разметка под фундамент
Точная разметка является залогом правильной заливки фундаментной ленты и гарантирует соблюдение технологии строительства дома.
Как правильно разметить фундамент?
аналогичным образом формируется внутренний контур здания. Расстояние между бечевками равно ширине ленты фундамента;
на первый колышек наматывается бечевка, которая натягивается на второй колышек и далее по порядку. Таким образом образовывается внешний контур будущего строения;
определить оси здания. Ось – это центральная линия, от которой будет вестись дальнейшая разметка;
очистить часть участка, предназначенного для строительства, от мусора, посторонних предметов, деревьев, кустарников и т.п.;
удалить часть грунта. Мастера рекомендуют снять 100-150 мм. грунта, чтобы более точно наносить разметку. Отсутствие грунта исключает рост растений, которые, во-первых, могут мешать работе, а во-вторых, спровоцировать биологическую активность в подпольном пространстве. Кроме того, таким образом можно выровнять незначительные неровности участка. Пользователи обычно этот этап игнорируют, предпочитая наносить разметку непосредственно на плодородный слой почвы;
определить место нахождение углов. Углы обозначаются колышками или кусками арматуры
Важно установить их правильно, для чего используется отвес;
проверить величину углов. За исключением эркеров, углы дома обычно имеют угол в 90 градусов
Если углы правильные, то диагонали прямоугольников должны быть равными;
выполнить разметку внутренних несущих стен, опор под тяжелые конструкции (например, колонны), крыльцо, веранду и т.п.
Примечание. При использовании строительной техники допускается нанесение разметки песком. Однако работа требует внимательности, т.к. такую разметку легко искривить, затоптать и т.п.
Требования к фундаменту
Независимо от основного назначения будущей постройки, требования к ленточному фундаменту необходимо строго выполнять. Это продиктовано строительными нормами и правилами, которые позволяют обеспечивать качественную и надежную опору новому зданию. Новая бетонная заливка должна соответствовать ряду критериев:
- Прочность. Правильный ленточный фундамент способен выдерживать значительные механические нагрузки без осыпания и появления трещин.
- Достаточная глубина траншеи.
- Обязательное наличие качественной дренажной системы, которая будет обеспечивать отток воды при сильных дождях, таянии снега и льда.
- В заливке должен присутствовать армированный каркас, который препятствует появлению трещин в фундаменте.
- В самостоятельной работе по заливу ленточного фундамента следует использовать только качественные материалы, а цементный раствор замешивать в рекомендуемых пропорциях для придания бетону должной консистенции.
- Для уменьшения потерь рабочего раствора лучше использовать опалубку. Деревянные контуры в процессе заливки обеспечивают герметичность жёлоба под фундамент, и не допускают протекания цементирующего состава.
Устройство ленточного фундамента
Основными частями основания здания являются:
Подсыпка под фундамент толщиной 15 – 20 см. Применяется речной песок или песчано – гравийная смесь (ПГС). Слой необходимо тщательно разровнять, притрамбовать и залить водой для окончательного уплотнения.
Гидроизоляция – обычно применяется рубероид, укладываемый в один слой. Ее назначение – препятствовать впитыванию воды при заливе бетона. При недостаточном ее количестве отвердение бетона будет некачественным.
Армирование – производится прутками арматурной стали диаметром порядка 12 мм в периодическом исполнении. Нижний ряд прутков укладывается на расстоянии порядка 5см от уровня подсыпки. Крепить можно к воткнутым в грунт обрезкам прутков сваркой (для прутков низкоуглеродистой стали – ст.3, ст.6) или вязальной проволокой (для прутков из легированной стали – 35ГС). Нужно учитывать, что ширина подушки должна быть вдвое больше планируемой толщины основных балок. Второй ряд прутков установит на расстоянии порядка 15 – 20 см выше первого. Шаг прутков по горизонтали 15 – 20 см.
Заливка основания бетоном. Целесообразно использовать керамзитобетон ввиду его низкой теплопроводности.
Устройство опалубки для литья основных балок. Для нее применяется доска толщиной порядка 40 мм, строганная с одной стороны. Доски набиваются обработанной стороной внутрь (к фундаменту). Пролеты опалубки нужно оснащать контрфорсами (подпорками) с наружной стороны для предотвращения прогиба досок.
Заливка балок производится послойно, толщина каждого слоя до 30 см, армирование производится в том же порядке, что и для основания
Важно не делать бетон чрезмерно жидким, в противном случае он расслоится. Марка бетона не ниже М200, что предполагает использование цемента М300 с соблюдением рецептуры состава.
Залитому фундаменту нужно выстояться порядка 30 дней
При этом его нужно ежедневно сбрызгивать водой для компенсации испарившейся влаги. Вода в бетоне нужна для его кристаллизации, недостаток влаги ведет к растрескиванию бетона и потере его прочностных качеств. В жаркое время года сооружение лучше укрывать пленкой.
По готовности – снять опалубку.
Влагозащита стенок фундамента производится с применением битумных мастик на водной основе. Вначале наносится грунтовка, затем основной слой мастики и слой рубероида, который приклеивается мастикой к бетону.
Теплоизолирующий слой лучше всего выполнять плитами пенопласта или экструдированного пеноплекса, причем толщина слоя набирается двумя слоями с перекрытием стыков одного слоя плитами другого.
Фундамент засыпать грунтом до нужного уровня, устроить отмостки.
Поверх бетона проложить гидроизоляцию из рубероида и выложить 2 – 3 ряда кирпичной кладки для выравнивания поверхности.
Расчет размеров фундамента
Он возможен в нескольких вариантах:
- расчет с учетом несущих способностей грунта
- расчет на деформирование грунта
Целесообразно воспользоваться первой методикой, поскольку она не требует специальных знаний и доступна любому человеку.
Суть расчета состоит в определении удельной нагрузки на подошву фундамента и сравнение этой величины с величиной несущей способность грунтов. При этом учитывается:
- Вес конструкции здания.
- Определение размеров фундамента.
- Корректировка размеров фундамента, принятых первоначально.
Определение веса конструкции строения
В него включается вес следующих элементов:
- фундамента — определяется объемом уложенного бетона, умноженный на его плотность (удельный вес бетона легко найти в интернете). Конструктивно разрез фундамента представляет собой Т-образный профили, легко поддающийся расчету
- коробки здания – объем материалов стен, умноженный на их вес
- верхнего строения здания, включая стропильную систему и кровельный пирог
- отделочных материалов стен и потолков
- перекрытий, полов и лестниц
- крепежа
- столярных изделий – окон и дверей
- планируемой к установке мебели и оборудования
- материалов отопительной системы, включая вес теплоносителя
- максимально возможное одновременное присутствие людей в доме из расчета веса одного человека 83 кг
Вес стандартных изделий можно найти в технической документации на них.
Определения площади опоры строения
Чтобы получить этот показатель, нужно ширину подошвы умножить на общую длину ленты опорной конструкции. Если отдельные части имеют различную ширину, они рассчитываются отдельно. Результаты расчета отдельных частей суммируются.
Расчет удельной нагрузки на грунт
В подготовительных расчетных операциях получены все данные для завершающего этапа расчета. Имеется вес строения (Рстр) и общая площадь опоры (S). Расчет удельной нагрузки (N) производится из соотношения:
N = Pстр. : S (кг/см2)
Полученный результат нужно сравнить с предельно допустимыми нагрузками для характерного грунта под строением.
Корректировка размеров фундамента
Эта операция производится в тех случаях, когда величина расчетной нагрузки существенно отличается от допустимой нагрузки на грунт. Рассмотрим возможные варианты:
- Расчетная величина меньше допустимой. Корректировку можно произвести путем увеличения площади опорной поверхности, чего можно добиться увеличением ширины подошвы. Уменьшение нагрузки за счет уменьшения веса строения приведет к кардинальному изменению проекта в целом, что вряд ли приемлемо.
- Расчетная величина больше, чем в 1,5 – 2,0 раза допустимой. Этот результат практически обеспечивает достаточную прочность фундамента для безопасной эксплуатации здания.
- Расчетная величина значительно превышает допустимую. Корректировка нужна в сторону уменьшения площади опорной поверхности основания, что дает экономию в материальных и трудовых затратах на возведение фундамента.
Требования при самостоятельной подготовке бетонной смеси
Самостоятельное изготовление бетонной смеси Необходимо выполнить расчет состава раствора: какую марку цемента выбрать, определить количество песка, гравия или щебня и воды для замешивания качественной смеси.
Следует проверить качество песка на наличие примесей, и сроки годности выбранной марки цемента. Подготовить необходимые материалы и инструменты для выполнения замеса, заливки и утрамбовки бетонной смеси в опалубку.
Расчет показывает, что самостоятельная подготовка раствора и укладка позволяет существенно уменьшить затраты на устройство ленточного фундамента. Но, несмотря на значительное снижение стоимости, время на устройство основания и заливку в этом случае увеличивается в геометрической прогрессии. Поэтому многие предпочитают закупку готовой смеси.
Разметка
Установку опалубки желательно производить после окончания всех работ по армированию фундамента и по закладке связующих элементов с будущими стенами. Это облегчит соблюдение необходимых заглублений арматуры в монолит и соединение концов арматур между собой.
Перед началом опалубочных работ производят разметку по внешним размерам фундамента, его толщине на каждом участке залегания, включая перегородки, и высоте над уровнем земли так, чтобы в дальнейшем можно было собрать точную, прочную и надежную форму для заливки бетонной смеси. При этом отклонение вертикали не должно превышать 5 мм на 1 м высоты, смещение осей опалубки — 10 мм, горизонтали — 3 мм. Разметка для всех видов ленточного фундамента производится однотипно.
Для разметки внешних габаритов фундамента сначала вбивают два колышка по линии одной из сторон с отступом 50–70 см от перпендикулярных к ней стен (рис. а). По ним натягивают бечевку (рис. б) и привязывают на соответствующей высоте фундамента над уровнем земли, выверив горизонталь с помощью гидроуровня (рис. в). Такую же операцию проделывают с противоположной стороны фундамента, определив горизонталь по первым двум колышкам (рис. г). В завершение данного этапа размечают оставшиеся перпендикулярные стороны (рис. д). Аналогичным образом осуществляют внутреннюю разметку по ширине наружных и внутренних стен (рис. е).
Последовательность осуществления разметки под установку опалубки:
- а — закрепление первых колышек;
- б — натяжение бечевки по ним;
- в — определение горизонтали будущего фундамента;
- г — натяжение бечевки для противоположной стороны аналогичным способом; д — разметка перпендикулярных сторон;
- е — разметка по ширине наружных и внутренних стен.
Опалубку можно устанавливать сразу после разметки периметра фундамента и продолжать одновременно с разметкой внутренних размеров, при этом следует воспользоваться двумя способами.
Первым можно добиться удобства выравнивания бетонной смеси по кромке доски (рис. а). Для этого установку опалубки производят, совмещая ее верхний край с натянутой бечевкой, а нижний выравнивая с уровнем земли или немного заглубляя, что нередко бывает затруднительным, особенно на твердых глинистых, каменистых и скалистых грунтах. Противоположную сторону опалубки можно выставлять произвольно по высоте.
Второй способ более универсален и прост как в установке, так в использовании разноразмерных щитов. В данном случае низ опалубки устанавливают по рельефу земли, а заливку бетонной смеси осуществляют по натянутой бечевке (рис. б), для которой проделывают соответствующие прорези в стенках опалубки.
Выравнивание горизонтали бетонной смеси по:
- а — кромке доски;
- б — бечевке.
Виды
По способу монтажа ленточные фундаменты для дома подразделяют на 2 вида:
- монолитный в виде цельной конструкции из армированного бетона которую заливают на месте.
- сборный выкладывают из заводских фундаментных блоков или плит, кирпича.
Виды ленточных фундаментов по способу монтажа
Монолитный вариант чаще используют при строительстве частных домов, так как его установка проще и обходится дешевле. Сборный вид собирается быстрей, но потребуются дополнительные расходы на оплату техники для доставки и установки блоков. По прочности сборный вариант значительно уступает монолитному виду, поэтому применяется для строительства зданий не выше 3 этажей.
По глубине закладки виды подразделяют на типы:
- Незаглубленный ленточный фундамент укладывают поверх грунта. Применяют на скалистых и прочных грунтах для установки беседок, навесов.
- Мелкозаглубленный закладывают на глубину выше нижней точки промерзания почвы. Применяют для строительства малоэтажных зданий из легких материалов (дерево, пено и газобетон) на устойчивых почвах не склонных к пучению.
- Заглубленный устанавливают ниже точки промерзания грунта для тяжелых зданий с подвалом на большинстве видов почвы.
Виды фундаментов по глубине закладки
Подготовка
Работа с фундаментом займет несколько дней. Поэтому перед работами нужно оборудовать участок для проживания. Лучший вариант установить бытовку. Аренда бытовки в г. Москва не так дорога, как может показаться. Если есть возможность бытовку нужно подключить к электропитанию.
Теперь прописные истины. Ленточный фундамент самый популярный и надежный фундамент для малоэтажного строительства. По конструкции это бетонная армированная лента, в сечении прямоугольник. Ленточный фундамент это мелкозаглубленный фундамент. Подробно о конструкции и назначении ленточного фундамента я писал в статье: «Что такое ленточный фундамент». Начинаем работы с проекта.
Пошаговое возведение фундамента
В основе создания свайно-ленточного основания лежит пошаговая инструкция:
Первоначально производится разметка. Она аналогична разметке под ленточный фундамент. По периметру строения убирается травянистый слой.
В углах будущего здания вбиваются прутья, между которыми натягивают шнур. Им отмечены границы внутреннего и внешнего контура будущего основания.
После этого определяются места под сваи. Расчет количества опор под ростверк производится исходя из нагрузки на одну штуку. Этот вес варьирует в диапазоне 800 – 1600 кг, в зависимости от почвы на участке под строительство. Расчет общей нагрузки производится с запасом на 30 %.
Далее пошаговая инструкция предусматривает проведение земляных работ в виде рытья котлована под ленту. Глубина его зависит от особенности почвы на участке. Когда котлован вырыт, на его дне, в местах расположения свай, готовят отверстия. Их глубина должна быть на полметра больше зоны промерзания, что придаст фундаменту наибольшую надежность, несмотря на то-что он мелкозаглубленный.
Под сваи используют металлические трубы. Вместо них можно применить асбоцементные. В отверстия, предназначенные для опор, насыпают песок. Слой его составляет около 30 сантиметров. Стены отверстий гидроизолируют рубероидом
Песок на дне является важной составляющей. Благодаря ему, фундамент будет надежно защищен от влаги.
Следующий этап – армирование внутренней части сваи
Рифленые пруты, не менее 3 штук на каждую опору, вставляются внутрь трубы. Их концы должны возвышаться над траншеей на расстоянии около 20 сантиметров. Для большей надежности некоторые мастера применяют дополнительное армирование, которое делается каркасным образом. Для этого арматура сгибается кольцами по диаметру трубы. Кольца связываются между собой проволокой. Между ними выдерживается расстояние около 1 метра. К кольцам привязывают 3 длинных рифленых прута. После этого полученный каркас помещают внутрь трубы.
Затем пошаговая инструкция предусматривает заливку подвижным бетоном в пропорции 1:6 внутренней части опоры. После заполнения трубы на 30 см, ее приподнимают на 20 см, чтобы раствор под опорой вытек и образовал подушку. В процессе дальнейшей заливки опоры, длинным шомполом бетон протыкают, чтобы выпустить из него весь воздух. Впоследствии заливка ленты производится таким же бетоном. Чтобы исключить пустоты из раствора, в него добавляют пластификатор;
Армирование ростверка производят прутом, диаметр которого не менее 8 мм. Учитывая расчет нагрузки, его укладка проходит в трех направлениях. Тем самым образуется трехмерная сетка. Там, где арматура пересекается между собой, ее связывают проволокой. Обязательным является соединение прутьев ростверка и опор. Такое армирование способствует большей прочности конструкции. В этом его плюсы.
Подготовительными работами для создания ленты является возведение опалубки. Если почва неустойчива, опалубку монтируют прямо в траншее. На твердом грунте деревянный каркас устанавливают на край траншеи. Для обустройства опалубки используют брус, гвозди и проволоку. Брус набивается на несколько досок. После того как щиты смонтированы в опалубку, их стягивают проволокой. Для придания гладкости внешней стороне фундамента, и для того чтобы вода не впитывалась в деревянные щиты, изнутри их обтягивают полиэтиленом. Высота опалубки должна немного превышать уровень будущего цоколя.
Благоразумным будет в заливочный раствор добавить гравий. Смесь для ленты принято заливать с трамбовкой. Если есть возможность, раствор уплотняют вибратором. Заливка должна быть разбита на этапы: необходимо лить раствор слоями в 20 сантиметров. По окончании верх основания выравнивается.
После полного затвердевания бетона, опалубку снимают, приступая к гидроизоляции фундамента и его утеплению. Для жилья из пеноблоков или газобетона это важно, поскольку намокший бетон может разрушить основание здания. Технология предусматривает применение битумных, полимерных мастик, рулонных материалов (рубероид, пленки). Перед этим поверхность фундамента грунтуется специальным раствором, затем покрывается антисептиком.
Утепление основания постройки из газобетона позволит создать стабильный теплый микроклимат. Различные виды современных материалов, а также современные технологии позволяют поддерживать в подвальном помещении плюсовую температуру даже в лютые морозы.
Такие материалы, как полистирол помогают решить проблему утепления. Плиты из него крепятся специальным клеем.
