Красный или чёрный, плюс или минус: определение полярности

Определение назначения провода без цветной маркировки

Для того, чтобы ускорить и облегчить обслуживание или монтаж, успешно применяется цветная маркировка проводов в электропроводке. Иногда возникают ситуации, когда использовалась однотонная электропроводка, или ее монтировал человек, не внушающий доверия. Тогда, перед началом монтажа, в целях обеспечения безопасности, стоит совершить проверку на соответствие назначения провода цвету покрытия.

Для достижения этой цели используется тестер или мультиметр. Все линии проверяются на наличие напряжения, его величину и полярность. Иногда достаточно выяснить, начало и конец линии, а также ее цвет по всему пути.

Одно устройство должно обладать проводниками с одинаковой расцветкой по всей линии. Все цепи выполняются проводниками с одинаковым оттенком изоляции. Такое явление говорит об высоком качестве монтажа, и в значительной степени упрощает ремонт или обслуживание прибора.

Все линии должны иметь один цвет от начала и до конца пути Источник lodus.ru

Определение полярности мультиметром

Иногда случается, что в новом электрическом аппарате, который необходимо подключить, отсутствует маркировка полярности или необходимо перепаять проводку поврежденного устройства, а все провода одного цвета

В такой ситуации важно правильно определить полюса проводов или контактов

Но при наличии необходимых приборов возникает закономерный вопрос: как мультиметром определить плюс и минус электроприбора?

Для определения полярности мультиметр необходимо включить в режим замера постоянного напряжения до 20 В. Провод черного щупа подключается в гнездо с маркировкой СОМ (он соответствует отрицательному полюсу), а красный подключается в гнездо с маркером VΩmA (он, соответственно, является плюсом).

После этого щупы подсоединяются к проводам или контактам и прибор, полярность которого необходимо узнать, включается.

Если на дисплее мультиметра отображается значение без дополнительных знаков, то полюса определены правильно, контакт к которому подключен красный щуп – это плюс, а к которому подключен черный щуп будет соответствовать минусу.

В том случае если мультиметр показал значение напряжения со знаком минус – это будет означать, что щупы подключены к устройству неверно и красный щуп будет минусом, а черный – плюсом.

Если мультиметр, которым производится замер, аналоговый (со стрелкой и табло с градациями значений), при правильном подключении полюсов стрелка покажет действительное значение напряжения, а сели полюса перепутаны то стрелка будет отклоняться в противоположную сторону относительно нуля, то есть показывает отрицательное значение напряжения тока.

Маркировка проводов при переменном трехфазном токе

Особое цветовое обозначение оболочки помогает определять назначение отдельных линий даже без изучения сопроводительной конструкторской документации:

• серый, фиолетовый, оранжевый или красный провод – фаза;
• желтые и зеленые полоски – заземление;
• синий либо сочетание белых и синих полос – нейтраль.

Такие обозначения упрощают монтажные операции при прокладке линий питания, в процессе сборки электрощитов

Особенно важно исключить ошибки, когда применяется скрытая установка коммуникаций внутри строительных конструкций. В этом случае исправление неверных действий будет сопровождаться повышенными затратами

Определение мультиметром

Как и любой диод, выполненный на основе p-n перехода, светоизлучающий диод можно проверить мультиметром, используя свойство проводить ток только в одну сторону. У современных цифровых тестеров есть специальный режим проверки диодов, при котором измерительное напряжение оптимально для данной процедуры.

Чтобы определить расположение выводов светодиода, надо произвольным образом подключить его ножки к щупам мультиметра и определить результат по показаниям дисплея.

Неправильная полярность подключения LED к тестеру.

Если элемент подключен неверно, то результатом измерения будет зашкаливание значения сопротивления (OL — overload, перегрузка). Надо поменять местами зажимы мультиметра.

Правильная полярность подключения LED к тестеру.

Если светодиод исправен и подключен правильно, то будет индицироваться какое-то сопротивление (конкретное значение зависит от типа излучающего элемента). В этом случае анодом будет вывод, присоединенный к плюсу мультиметра (красный провод), а катодом – к минусу (черный провод).

Некоторые тестеры в режиме проверки диодов выдают напряжение, достаточное для зажигания светоизлучающего элемента. В этом случае правильное подключение можно контролировать по свечению.

Свечение светодиода АЛ307 при проверке тестером.

Если в обоих вариантах подключения на дисплее будет индицироваться overload, это может означать:

• неисправность светодиода;
• измерительного напряжения не хватает для открытия p-n перехода (тестер рассчитан на «прозвонку» кремниевых диодов, а большинство светоизлучающих элементов делаются на основе арсенида галлия).

В первом случае полупроводниковый прибор можно утилизировать. Во втором – попробовать другой способ.

Выбор соединительных проводов

Установка звуковых проводников отличается от обычных электрических соединений. Дело в том, что по проводникам, идущим к динамикам и колонкам, распространяется переменный звуковой сигнал. Он имеет частоту в пределах от 20 Герц до 20 килоГерц. В принципе, частота невысокая, но линейные искажения, электромагнитные помехи, наводки возможны. Они ухудшают качество звучания. Поэтому наряду с соблюдением правил по выбору площади сечения провода выбирают тип проводника. Сечение обычно выбирают из соображения: на каждые 10 Ватт мощности усилителя – приблизительно 1 кв.мм площади сечения провода. То есть при мощности магнитолы 40 Ватт на канал, сечение проводника, ведущего к динамику, должно быть не менее 4 кв.мм.

Задумываться над выбором типа акустического кабеля следует, если магнитола способна обеспечить высококачественное звучание. На рынке оборудования Hi-end можно найти много различных акустических кабелей с уникальными параметрами и ценой.

Целесообразность установки таких дорогостоящих проводников для автомобильной магнитолы среднего класса нулевая. Главное при подключении – обеспечить синхронизацию фаз колонок и динамиков. В противном случае салон вместо качественного звучания будет наполнен какофонией.

Положительная полярность блока питания

Удолбаться – 3 специалиста-сетевика в течение двух недель. Ни один не прочитал написанных на модеме и на БП характеристик питания. Надо 15В 1А переменного тока. Втыкали 9В 1.5А постоянного.

Ну ладно узер – «А что – я попробовал – воткнул – лампочки загорелись»

Посыпаю голову пеплом всех горелых БП и железок.

UPD Хорошее дополнение из комментов от gray_bird

Q: Так какой брать? Импульсный или трансформаторный?

A: Если носить с собой – импульсный, но быть готовым через года полтора покупать новый, если кинуть в теплое пыльное место и забыть – трансформаторный, но не забыть его примотать к удлинителю изолентой, чтоб не вылетал под своим весом.

По идее импульсники лучше трансформаторных, но добрые китайцы их делают так, что через год-два в БП дохнет входной конденсатор и летит силовая часть формирователя ВЧ.

означает ПЕРЕМЕННЫЙ ток. Полярность при этом не важна.

• DC или знак =, или знак, похожий на символ =, но с пунктирной частью – это постоянный ток. У него есть + и –
• Обычно + на внутреннем контакте круглого разъёма.
• БЫВАЕТ минус на внутреннем, а плюс на внешнем контакте!
• Напряжение питания пишется в Вольтах (буква В русская или V латинская). Точность соблюдения напряжения, написанного на устройстве – не хуже 5%. То есть, как правило, устройство, на котором написано 19В, может питаться от блока питания на 18.5В или на 20В, но не 21В.
• Ток указывается в амперах (буква А) или в миллиамперах (буквы mA или мА). Ток, указанный на блоке питания, должен быть БОЛЬШЕ ИЛИ РАВЕН току, указанному на устройстве. Устройство, на котором написано 1.2А, МОЖНО питать от блока питания на 1.5А или на 2.5 или на 3А.

И только при соблюдении этих условий втыкайте разъём!

Если у Вас сгорел блок питания – для самостоятельной покупки блока питания на замену НЕПРЕМЕННО возьмите с собой в магазин – на рынок само устройство! Тогда, даже если Вы сами «НИЧЕГО не смыслите в компьютерах и в технике» – разумный продавец ПРОЧИТАЕТ, что написано на устройстве и подберёт Вам нужный блок питания.

Если устройство велико, или тащить его неудобно – СФОТОГРАФИРУЙТЕ его хотя бы на камеру сотового телефона со всех сторон, где есть хоть какие-нибудь надписи и убедитесь в том, что на снимке все буквы различимы. После чего при покупке показывайте продавцам снимки с этими надписями.

Удолбаться – 3 специалиста-сетевика в течение двух недель. Ни один не прочитал написанных на модеме и на БП характеристик питания. Надо 15В 1А переменного тока. Втыкали 9В 1.5А постоянного.

Ну ладно узер – «А что – я попробовал – воткнул – лампочки загорелись»

Посыпаю голову пеплом всех горелых БП и железок.

UPD Хорошее дополнение из комментов от gray_bird

Q: Так какой брать? Импульсный или трансформаторный?

A: Если носить с собой – импульсный, но быть готовым через года полтора покупать новый, если кинуть в теплое пыльное место и забыть – трансформаторный, но не забыть его примотать к удлинителю изолентой, чтоб не вылетал под своим весом.

По идее импульсники лучше трансформаторных, но добрые китайцы их делают так, что через год-два в БП дохнет входной конденсатор и летит силовая часть формирователя ВЧ.

означает ПЕРЕМЕННЫЙ ток. Полярность при этом не важна.

DC или знак =, или знак, похожий на символ =, но с пунктирной частью – это постоянный ток. У него есть + и –

Цоколевка светодиода путем подачи питания

Преимущество этого метода в том, что его можно использовать для светоизлучающих диодов с любыми параметрами (падение напряжения и номинальный ток). Для такой проверки лучше использовать источник питания с установкой ограничения тока, или хотя бы с его индикацией для контроля. В противном случае можно вывести чувствительный полупроводниковый прибор из строя.

Неправильная полярность подключения LED к источнику напряжения – свечения нет.

Если имеется регулируемый источник, надо произвольным образом подключить светодиод к его выходу и подать напряжение, постепенно увеличивая его от нуля. Выше 2-3 В питание поднимать не следует, чтобы элемент не сгорел. Если он не зажегся, надо снять напряжение и переключить выводы противоположным образом.

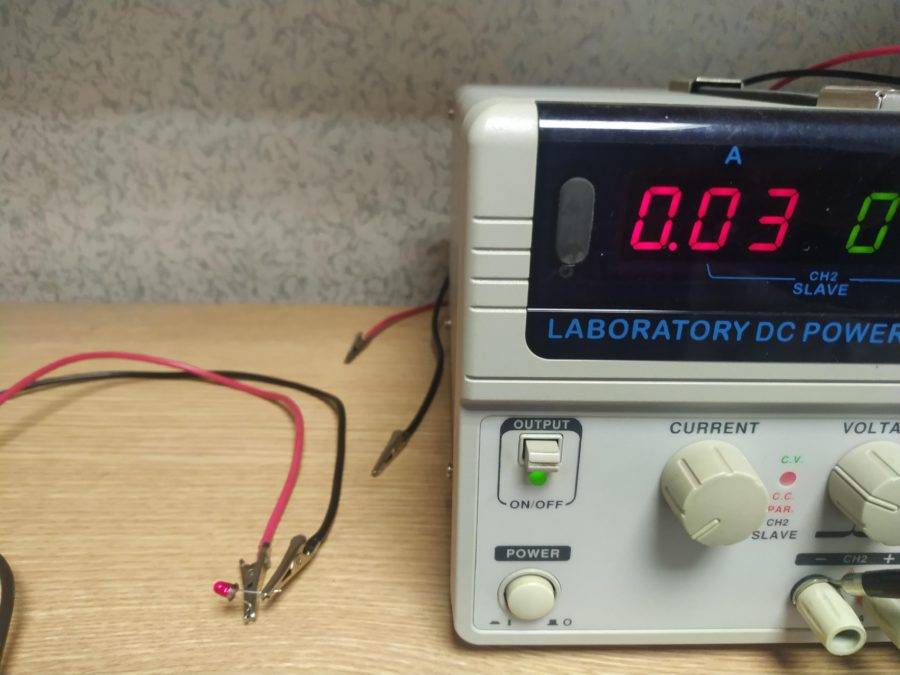

Правильная полярность подключения LED к источнику напряжения – светодиод зажегся.

Постепенно поднимая напряжение, можно визуально определить момент зажигания светодиода. В этом случае плюсовой вывод источника присоединен к аноду, а минусовой – к аноду излучающего элемента.

Если регулируемого источника нет, то можно попытаться использовать нерегулируемый блок питания с напряжением заведомо выше напряжения питания светодиода. В этом случае испытания проводить только через резистор 1-3 кОм, включенный последовательно с полупроводниковым прибором.

Рекомендуем: Как узнать на сколько вольт светодиод

Цвет проводов плюс (+) и минус (-) в сетях постоянного тока

Красный провод это плюс или минус? Такие вопросы возникают при работе с электрическими цепями постоянного тока.

Красный

Чтобы запомнить, какой плюс красный или черный, пользуются названием известной международной организации – «Красный крест». Это словосочетание подсказывает, что красным цветом обозначают плюс.

Черный

Черным цветом обозначают минусовой проводник. Такую маркировку можно увидеть в типичном бытовом оборудовании:

• источниках питания;
• аудио-, видео аппаратуре;
• иных устройствах с электронно-программными блоками управления.

Плюс

Полярность проводников необходимо соблюдать при ремонте штатного электрооборудования автомобилей. В некоторых ситуациях путаница с плюсом и минусом сопровождается нарушением функционального состояния.

Минус

Высокая мощность подключенных потребителей повышает ответственность выполнения ремонтных и наладочных работ. В таких ситуациях необходимо исключить ошибки при определении полярности. Сильный постоянный ток применяют для питания электричеством:

• складского и муниципального транспорта;
• подъемных механизмов;
• датчиков и средств автоматизации.

Классификация портов Charger

• SDP (Standard Downstream Ports) – обмен данными и зарядка, допускает ток до 0,5 A.
• CDP (Charging Downstream Ports) – обмен данными и зарядка, допускает ток до 1,5 A; аппаратное опознавание типа порта (enumeration) производится до подключения гаджетом линий данных (D- и D+) к своему USB-приемопередатчику.
• DCP (Dedicated Charging Ports) – только зарядка, допускает ток до 1,5 A.
• ACA (Accessory Charger Adapter) – декларируется работа PD-OTG в режиме Host (с подключением к PD периферии – USB-Hub, мышка, клавиатура, HDD и с возможностью дополнительного питания), для некоторых устройств – с возможностью зарядки PD во время OTG-сессии.

Читать также: Установка задней камеры на магнитолу

Определение полярности мультиметром

Иногда случается, что в новом электрическом аппарате, который необходимо подключить, отсутствует маркировка полярности или необходимо перепаять проводку поврежденного устройства, а все провода одного цвета

В такой ситуации важно правильно определить полюса проводов или контактов

Но при наличии необходимых приборов возникает закономерный вопрос: как мультиметром определить плюс и минус электроприбора?

Для определения полярности мультиметр необходимо включить в режим замера постоянного напряжения до 20 В. Провод черного щупа подключается в гнездо с маркировкой СОМ (он соответствует отрицательному полюсу), а красный подключается в гнездо с маркером VΩmA (он, соответственно, является плюсом).

После этого щупы подсоединяются к проводам или контактам и прибор, полярность которого необходимо узнать, включается.

Если на дисплее мультиметра отображается значение без дополнительных знаков, то полюса определены правильно, контакт к которому подключен красный щуп – это плюс, а к которому подключен черный щуп будет соответствовать минусу.

В том случае если мультиметр показал значение напряжения со знаком минус – это будет означать, что щупы подключены к устройству неверно и красный щуп будет минусом, а черный – плюсом.

Если мультиметр, которым производится замер, аналоговый (со стрелкой и табло с градациями значений), при правильном подключении полюсов стрелка покажет действительное значение напряжения, а сели полюса перепутаны то стрелка будет отклоняться в противоположную сторону относительно нуля, то есть показывает отрицательное значение напряжения тока.

Цветовая маркировка провода заземления

Правила указывают, какого цвета провод заземления в электрических установках. Это желто-зеленый провод, окраска которого хорошо выделяется на фоне остальных жил. Допускается использование провода с желтой изоляцией и зеленой полосой на ней, или может быть зеленая изоляция с желтой полосой. Не разрешено использовать никакой другой цвет провода земли, как не допускается применять зелено-желтые жилы для монтажа цепей, на которых присутствует или может быть подано напряжение.

Перечисленные правила маркировки соблюдаются в странах постсоветского пространства и в странах Евросоюза. Другие государства маркируют жилы иным образом, что можно видеть на аппаратуре импортного производства.

Основные цвета для маркировки за рубежом:

• нейтраль – белый, серый или черный;
• защитное заземление – желтый или зеленый.

Стандарты ряда стран допускают использовать в качестве защитного заземления оголенный металл без изоляции.

Провода заземления коммутируются на сборных неизолированных клеммах и соединяют между собой все металлические части конструкции, у которых отсутствует надежный электрический контакт между собой.

Как проверить правильность маркировки и определить плюс и минус мультиметром

Конечно, академически правильный способ проверки полярности любого источника – сделать это сертифицированным измерительным прибором, например мультиметром. Если контактные щупы от прибора, который включён в режим измерения напряжения, случайным образом прислонить к клеммам источника, и на шкале перед цифрами величины напряжения появится «–», это будет означать, что плюсовой щуп мультиметра прислонён к минусовому контакту источника. Если на шкале контрольного прибора минус не появится, значит, контакты источника определены верно.

ФОТО: Леонид ШальманПолярность определена неверноФОТО: Леонид ШальманПолярность определена верно

Что означает обратная полярность АКБ, чем она отличается от прямой

С потребительской точки зрения полярность обозначает пространственное расположение клеммных выводов, при этом основными видами полярности аккумуляторов применительно к автомобилю являются прямая и обратная.

Давайте разберёмся, что значит прямая полярность аккумулятора, в чём состоят её отличия от обратной полярности и как определить, к какой разновидности относится АКБ.

Сразу отметим, что термины «прямая» и «обратная» полярности – условные. Они не имеют какой-либо физической интерпретации. Просто на советских автомобилях, а позже и на отечественных, плюсовая выводная клемма аккумулятора находилась слева (если смотреть со стороны передней части авто), а минусовая – справа. Поскольку в те времена такой порядок был единственным, полярность и назвали прямой. А на иномарках (на большинстве моделей) порядок расположения клемм прямо противоположный, поэтому такую полярность назвали обратной.

Впрочем, на некоторых иномарках, собираемых в России, могут устанавливаться батареи с прямой полярностью, так что вероятность сделать неправильный выбор действительно есть.

А теперь поговорим о том, почему так важно уметь определять, какая полярность у выбранного вами аккумулятора, прямая или обратная. В большинстве случаев, как мы уже упоминали, провода, идущие к АКБ, настолько короткие, что установка батареи с иной полярностью невозможна – вы просто не сможете подключить такую АКБ. Но если этого не знать (а многие автовладельцы покупают аккумуляторы, ориентируясь только не ёмкость и стоимость), можно запросто приобрести батарею не тех размеров или с другой полярностью

Для «народных умельцев» факт несовпадения размеров или коротких проводов – не преграда, они могут что-то придумать, чтобы обойти подобные препятствия

Но если этого не знать (а многие автовладельцы покупают аккумуляторы, ориентируясь только не ёмкость и стоимость), можно запросто приобрести батарею не тех размеров или с другой полярностью. Для «народных умельцев» факт несовпадения размеров или коротких проводов – не преграда, они могут что-то придумать, чтобы обойти подобные препятствия.

Что касается грузовых автомобилей, то там используются аккумуляторы другого форм-фактора: клеммные отводы располагаются на узкой стороне корпуса батареи, при этом принято прямую полярность обозначать цифрой «3», обратную – четвёркой.

В любом случае подключение батареи с перепутанными проводами будет весьма пагубным для вашего автомобиля, а степень этой пагубности будет зависеть от того, насколько быстро вы среагируете на свою ошибку. Ну, и фактор везения тоже присутствует. В лучшем случае вы просто перепугаетесь из-за мощного снопа искр и прервёте установку, но если контакт всё же произошёл, последствия могут быть печальными – от перегорания предохранителей до пожара, погасить который вы можете и не успеть.

Так что торопиться с выбором автомобильного аккумулятора не стоит. Если вы не слишком разбираетесь в этом вопросе, не стесняйтесь спросить консультанта – вопрос не настолько сложный, чтобы вы не получили исчерпывающего ответа. Если такой возможности нет, появление искрения при установке должно остановить вас от дальнейших манипуляций.

Вы должны понимать, чем отличается аккумулятор с прямой полярностью от АКБ с обратным расположением выводов – только взаимным расположением клемм. Но можно ли в случае неправильного выбора использовать эту батарею правильно? Теоретически – да: вам нужно только повернуть её на 180 градусов. Но поскольку выводы чаще всего располагаются ближе к одной из сторон, шансы на успех минимальны. Вам просто не хватит длины проводов, да и геометрия верхней части корпуса может иметь сложный рельеф, когда одна из сторон приподнята и располагается на неком подобии подиума.

В таких случаях единственный способ решения проблемы – удлинение проводов. Операция очень серьёзная, сам провод должен быть такого же диаметра и из такого же материала, а соединение – исключительно надёжным и качественно заизолированным.

Цвет проводов плюс (+) и минус (-) в сетях постоянного тока

Красный провод это плюс или минус? Такие вопросы возникают при работе с электрическими цепями постоянного тока.

Красный

Чтобы запомнить, какой плюс красный или черный, пользуются названием известной международной организации – «Красный крест». Это словосочетание подсказывает, что красным цветом обозначают плюс.

Черный

Черным цветом обозначают минусовой проводник. Такую маркировку можно увидеть в типичном бытовом оборудовании:

• источниках питания;
• аудио-, видео аппаратуре;
• иных устройствах с электронно-программными блоками управления.

Плюс

Полярность проводников необходимо соблюдать при ремонте штатного электрооборудования автомобилей. В некоторых ситуациях путаница с плюсом и минусом сопровождается нарушением функционального состояния.

Минус

Высокая мощность подключенных потребителей повышает ответственность выполнения ремонтных и наладочных работ. В таких ситуациях необходимо исключить ошибки при определении полярности. Сильный постоянный ток применяют для питания электричеством:

• складского и муниципального транспорта;
• подъемных механизмов;
• датчиков и средств автоматизации.

Как определить у проводов заземление, ноль и фазу, если нет маркировки

Определяться на практике сложнее, чем в теории. Не все производители соблюдают стандарты. Поэтому при прокладке двухфазной сети 220 V с заземлением приходится пользоваться кабелем ВВГ с голубой, коричневой и красной расцветками. Комбинации могут быть иные, однако без выполнения нормативных требований.

К сведению. В старой проводке «советских времен» цветовая маркировка отсутствует. Одинаковые белые (серые) оболочки не позволяют узнать назначение и соответствие линий с помощью простой визуальной проверки.

Для исключения проблем рекомендуется выполнять монтажные работы с применением однотипной кабельной продукции. Когда цветовая маркировка отсутствует, следует создать ее в местах соединения изолирующей липкой лентой или термоусадочной трубкой. Последний вариант предпочтителен, так как рассчитан на длительное сохранение целостности.

Ниже представлены методики определения фазных и нулевых проводов с преимуществами и недостатками каждого варианта. В любом случае сначала уточняют параметры сети. В старых домах, например, часто используют двухпроводную схему подключения с единым рабочим и заземляющим проводниками.

На рисунке представлена современная сеть с отдельным подключением заземления и рабочего нуля. Предусмотрена возможность подсоединения трех,- и однофазных нагрузок.

Определение фазы с помощью индикаторной отвертки

Прикосновение жалом такого прибора к фазному проводу замыкает цепь тока. Это сопровождается загоранием контрольной лампы или светодиода. Встроенный резистор ограничивает силу тока до безопасного уровня.

Преимущества индикатора:

• минимальная стоимость;
• компактность;
• надежность;
• долговечность;
• автономность;
• хорошая защищенность от неблагоприятных внешних воздействий.

Недостатком является ограниченная точность измерений. В определенных условиях не исключены ложные срабатывания.

Определение заземления, нуля и фазы с помощью контрольной лампы

Для воспроизведения этой технологии надо подготовить несложную конструкцию. В типовой патрон вкручивают лампу накаливания, рассчитанную на соответствующее напряжение сети. Подсоединяют провода достаточной длины для выполнения рабочих операций в определенном месте.

Далее подсоединяют один из проводов к известной нулевой линии. Другим последовательно проверяют иные жилы кабеля. Загорание лампы свидетельствует о наличии фазы.

С помощью измерительного прибора

При проверке бытовой сети 220 V не надо знать, как определить полярность. Электропитание организовано с применением переменного тока, поэтому устанавливают переключатель мультиметра в соответствующее положение. Прикосновение щупами к проводам фаза-ноль (фаза-заземление) сопровождается индикацией соответствующего напряжения (≈220 V). Разница потенциалов между нулевым проводником и заземлением минимальна.

К сведению. При проверке старой двухпроводной схемы одним из щупов касаются арматуры в бетонной плите, радиатора системы отопления, иного заземленного элемента строительной конструкции.

При переключении на постоянное напряжение мультиметр покажет, где плюс и минус. При отсутствии достоверной информации об электрических параметрах в цепи начинают с максимального диапазона измерений с последовательным переходом к меньшим величинам при недостаточной точности.

Такой «прибор» пригодится для проверки цепей постоянного тока при отсутствии специализированных средств измерения. Пузырьки около минусового провода – это выделение водорода в процессе электролизной реакции. Область возле плюса через несколько минут приобретет зеленоватый оттенок.

Использование светодиода

Контрольный прибор можно создать собственными руками по аналогии с индикаторной отверткой. Вместо лампочки устанавливают AL 307 или другой светодиод с подобными характеристиками. Последовательно в цепь добавляют резистор 100-120 кОм мощностью1-2 Вт.

Техника безопасности и меры предосторожности

Принимаясь за работу, связанную с электричеством, необходимо помнить о том, что поражение током опасно не только для здоровья, но и для жизни человека

Поэтому здесь необходимо неукоснительно соблюдать все меры предосторожности и правила техники безопасности

ФОТО: echospb.ruТакие таблички вешаются не зря, электричество очень опасно

Электроточка, с которой производятся работы, должна быть отключена. Подача на неё напряжения допускается кратковременно для проверки фазы и иных жил провода. При этом домашний мастер должен быть крайне внимательным, чтобы не допустить прикосновения к токоведущим частям.

ФОТО: strojdvor.ruВводной автомат необходимо отключить перед началом работ

Важно и применение средств индивидуальной защиты, а именно  ̶  резиновых перчаток, диэлектрического коврика. Очень важен инструмент, которым работает домашний мастер

На рукоятках отвёрток и плоскогубцев не должно быть сколов или трещин – это может стать причиной поражения электрическим током.

ФОТО: perm.artem-tools.ruПеред работой необходимо проверить целостность рукояток инструментаФОТО: erko-electro.comДиэлектрические перчатки могут однажды спасти жизнь

Характеристики проводов «плюса» и «минуса»

Если электрический кабель имеет 2 проводника, то один из них «плюс» (фаза), а второй «минус» (ноль). Необходимо обязательно знать полярность при подключении электроприбора, в противном случае существует риск порчи оборудования.

Важно! Чаще всего «плюс» и «минус» помечают буквами, символами или определенным цветом, предусмотренным ГОСТом. Маркировка латинскими буквами

Маркировка латинскими буквами

В схемах электросети фазу («плюс») отмечают латинской буквой L, такую же маркировку используют на проводах, если нет цветовой разницы. Латинская буква N – означает «ноль» или «минус». Заземление же маркируют как PE или PEN.

Иногда, при работе с проводкой, не имеющей никаких опознавательных знаков, используют маркеры, которые надеваются на провода в виде цветных колец с пометками. Другим вариантом разметки может быль термоусадочная лента разных цветов. Она надевается на кабель соответствующего напряжения и, для закрепления на носителе, подогревается.

Как определить полярность аккумуляторной батареи в случае отсутствия маркировки

По размеру клемм

Если обозначения «плюс» и «минус» на корпусе аккумулятора отсутствуют, можно руководствоваться диаметром клемм: плюсовая клемма всегда немного толще минусовой. При этом можно попробовать последовательно подключать минусовую клемму к клеммам АКБ (положительную в это время не трогать, лучше изолировать!). На минусовой вывод аккумуляторной батареи клемма будет надеваться, на плюсовой – заходить с трудом либо не одеваться вообще. Но следует понимать, что такой метод не обладает стопроцентной точностью.

Мультиметром

Надежнее для определения полярности аккумулятора использовать мультиметр. Для этого его необходимо переключить в режим измерения постоянных напряжений U (предел измерений 20 Вольт). Далее подключить черный щуп мультиметра к предполагаемому минусовому выводу АКБ. Красный щуп мультиметра подключить к другой клемме. Если показания вольтметра будут положительные (на цифровом табло будет просто около 12 вольт), то ваши предположения оправдались: черный щуп подключен к минусу, красный – к плюсу. Если на табло будет величина « — 12 Вольт», значит, красный щуп подключен к минусовой клемме.

По налету на клеммах

Косвенным способом определения полярности «подгулявших» аккумуляторов является повышенное оксидное загрязнение положительной клеммы (зеленоватый или белый налет).

В любом случае, лучше пользоваться всеми доступными методами определения полярности перед тем, как подключить аккумулятор к бортовой сети автомобиля.

Как определить полярность, не имея приборов

Как определить полярность неизвестного вам источника питания? Давайте предположим, что вам в руки попался какой-то блок питания постоянного напряжения, батарейка или аккумулятор. Но… на нем не обозначено, где плюс, а где минус. Да, дело быстро решается мультиметром, но что делать, если у вас его нет под рукой? Спокойно. Есть три проверенных рабочих способа.

С помощью воды

Думаю, это самый простой способ определения полярности. Первым делом наливаем водичку в какую-нибудь емкость. Желательно не металлическую. От источника питания с неизвестными клеммами отводим два провода, отпускаем их в нашу водичку и смотрим внимательно на контакты. На минусовом выводе начнут выделяться пузырьки водорода. Начинается электролиз воды.

С помощью сырого картофеля

Берем сырую картофелину и разрезаем ее пополам.

Втыкаем в нее два наших провода от неизвестного источника постоянного тока и ждем 5-10 мин.

Около плюсового вывода на картошке образуется светло-зеленый цвет.

С помощью вентилятора от ПК

Берем вентилятор от компьютера. Он имеет два вывода, а иногда даже три. Третий может быть желтый провод – датчик оборотов. Но его мы все равно использовать не будем. Нас волнуют только два провода – это красный и черный. Если на красном проводе будет плюс, а на черном – минус, то вентилятор у нас будет вращаться

Если же не угадали, то лопасти будут стоять на месте.

Вентилятор используем, если известно, что напряжение источника питания от 3 и до 20 Вольт. Подавать на вентилятор напряжение более 20 Вольт чревато для него летальным исходом.

Заключение

В заключении хотелось бы сказать, что с переменным током эти фишки не прокатывают. А как вы знаете, переменный однофазный ток состоит из двух проводов – фазы и ноля, кто не помнит, как их можно определить, прошу заглянуть вот сюда. Хочется также пожелать вам, чтобы вы никогда не путали полюсовку, потому что “защиты от дурака” (защиты от переполюсовки) ставят не во всех электронных приборах.

Если перепутать полярность

Индикатор заряда аккумулятора

Немало автолюбителей, снимая АКБ для подзарядки, подключают его потом неправильно, то есть путают плюс с минусом. Если провода в контактах ошибочно соединены, аккумулятор начинает сильно искрить, что может привести к перегоранию любых элементов электросхем авто. Машины, выпускаемые сейчас, как правило, имеют защиту от этого: если происходит короткое замыкание, автоматически выбиваются предохранители.

Устанавливать клеммы нужно внимательно

Если все же водитель установил обратную полярность, вместо прямой, или наоборот, может случиться следующее:

• На приборной панели исчезнут значения и подсветка;
• Перегорит диодный мост или реле напряжения;
• Выход из строя блока управления двигателем;
• Сгорит силовой предохранитель.

Как правило, серьезным повреждениям подвергаются азиатские автомобили – они не терпят, если неправильно была подключена батарея.

Стоит отметить, что перепутать контрастность не так просто, ведь:

• Плюсовой провод недостаточно длинный, и его придется сильно натягивать;
• Толстая плюсовая клемма не дает зафиксировать массовый провод.

Если перепутать полярность на аккумуляторе, происходит короткое замыкание. Это связано с тем, что водитель, как правило, не может в случае ошибки качественно зафиксировать провода на клеммах. В момент контакта получается сильное искрение, а сами клеммы имеют неподходящие размеры.
