Воздухоотводный кран Маевского, принцип работы устройства

Критерии выбора

Чтобы самостоятельно подобрать кран Маевского для чугунных радиаторов или батарей, изготовленных из иных материалов, необходимо учитывать:

• вид воздухоотводчика;
• размеры оборудования.

Разновидности кранов Маевского

Чтобы стравить воздух из системы отопления, используются:

воздухоотводчик с ручным способом управления.

Такое устройство отличается простотой использования и минимальной стоимостью. В большинстве случаев монтируется при наличии центральной системы отопления. Для вращения винта могут использоваться отвертка, подходящая по размеру, специальный ключ для крана Маевского или рукоятка.

Оборудование, предназначенное под ключ или отвертку, надежно защищает устройство от несанкционированного открытия, например, ребенком

При установке кранов с рукояткой требуется соблюдать дополнительные меры осторожности;

Краны с ручным способом управления

автоматический кран Маевского.

В отличие от оборудования с ручным управлением кран является более безопасным для детей и домашних животных, так как работает в автоматическом режиме.

Оборудование оснащено специальным поплавком, реагирующим на наличие в системе отопления воздуха. При избыточном воздухе поплавок поднимается и открывает сливное отверстие для его удаления. При спускании воздуха происходит опускание поплавка и закрытие крана.

Кран с автоматикой устанавливается на индивидуальные системы отопления, в которых можно следить за качеством теплоносителя. Наличие загрязнений в системе может привести к неработоспособности устройства;

Принцип работы оборудования с автоматическим управлением

  Все автоматические краны дополнительно оснащаются возможностью ручного управления для обеспечения работоспособности оборудования в чрезвычайных ситуациях.

кран с предохранительным клапаном.

Устройство также предназначается для индивидуальных систем, так как попадание мелких частиц приводит к засорению оборудования и его неработоспособности.

Как работает кран с клапаном? В отличие от стандартного оборудования устройство позволяет не только удалять воздух их радиатора отопления, но и контролировать уровень внутреннего давления, что сводит к минимуму возможность образования гидравлического удара, что особенно важно для пластиковых и металлопластиковых трубопроводов

Кран Маевского с предохранительным клапаном

Какие параметры необходимо учитывать при выборе

Чтобы подобрать кран для полотенцесушителя или радиатора отопления, необходимо учитывать следующие технические параметры:

• диаметр оборудования. Для оптимальной работы устройства необходимо, чтобы диаметр запорно-регулирующей арматуры полностью соответствовал диаметру выходного отверстия радиатора (полотенцесушителя);
• шаг и вид резьбы. Производителями выпускаются краны с правой или левой резьбой размером 1/2 дюйма, 3/4 дюйма или 1 дюйм;
• класс герметичности. Для радиаторов центральных систем отопления целесообразнее использование устройств самого высокого класса герметичности (А). Устройства более низкого класса можно установить в частом доме (при небольшом давлении в системе) и/или на полотенцесушитель.

Все технические параметры устройства указываются в прилагаемой документации.

Технические параметры крана Маевского

Установка и пользование

Согласно физическим принципам процесса циркуляции воды в замкнутом пространстве, воздуховод (кран Маевского) устанавливается в верхних точках системы. Обычно это радиаторы (батареи), полотенцесушители или места непосредственно на стояках в квартирах, верхних этажей. Стравливать воздух необходимо с помощью отвёртки, откручивая винт в левую сторону. В процессе отворотов появится характерный звук шипения. Сначала можно подумать, что из-под винта хлынет струя горячей воды. Но это не так. При дальнейшем откручивании вода начнёт сочиться тонкой струйкой или будет капать.

Конструкция крана Маевского с внутренней стороны предусматривает технологическое отверстие небольшого диаметра для выхода воздуха. Поэтому шипение указывает на выход воздуха. А последующая течь жидкости указывает на то, что система освободилась от воздушного затора. Рекомендуется в процессе спуска воздуха дождаться, пока через отверстие крана не будет проходить водяная струя без шипящих звуков и характерных пузырьков воздуха.

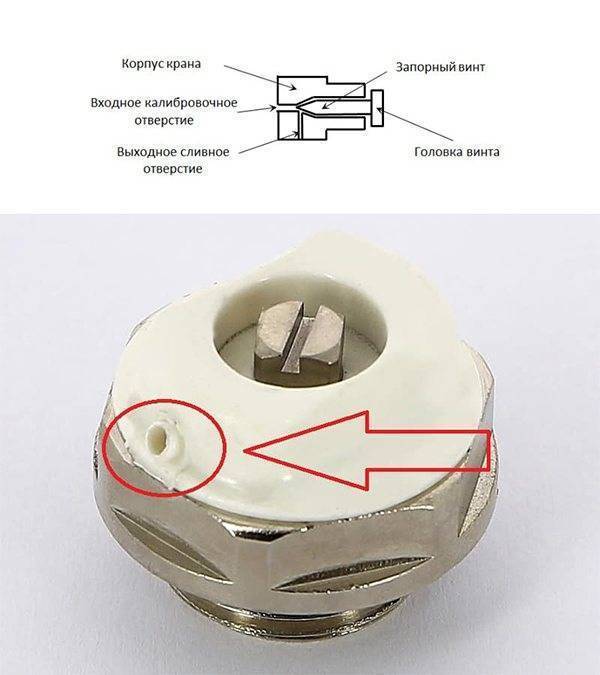

В пластиковой обойме для выхода воздуха предусмотрено специальное отверстие. Для полного спуска воздушной пробки, рекомендуется сделать два, три оборота винта. Полностью винт выкручивать из конусной резьбы нельзя. При большом давлении его обратно будет очень сложно, а в отдельных ситуациях невозможно. Максимального эффекта можно достичь при открученном винте в несколько оборотов, а полное извлечение его из корпуса лучших результатов не даст.

Технические характеристики и устройство

Кран для открывания поворачивают против часовой стрелки, закрывают — по часовой. После выхода всего воздуха из системы, кран можно закрывать.

Если системой предполагается использование насоса принудительной циркуляции теплоносителя, то перед процессом стравливания воздуха его необходимо выключить и подождать несколько минут. Данное действие поможет прекратить движение теплоносителя прекратилось, и воздух сможет подняться в верхнюю часть радиатора. При включенном насосе стравливание воздуха будет не эффективным, поскольку увлекаемый потоком теплоносителя воздух не успеет подняться вверх и задержаться в верхней части радиатора.

Ручные воздухоотводчики являются самой простой моделью крана Маевского. Его корпус выполняется из качественной латуни, а головка из пластмассы. К нему подходит радиаторный переходник 3/4” или 1/2”.

Работа конвектора: 1 — корпус (кожух); 2 — ножки; 3 — теплообменники (1-4); 4 — монтажная часть; 5 — кран Маевского; 6 — вентиляторы; 7 — эл.распределительная коробка; 8 — регулятор оборотов.

Автоматический воздухоспускательный клапан (автомат) также выполнен из латуни, но имеет более сложную конструкцию. Шаровый автоматический кран Маевского выпускается в латунном или никелированном (хромированном) корпусе, форма крана предназначена для отвертки или четырехгранного ключа.

Такой кран Маевского обладает диаметром 1” и устанавливается на радиатор без переходника. Его установка будет наиболее эффективной в автономной системе отопления. Однако не стоит монтировать автомат на чугунные радиаторы центральной системы отопления, поскольку в ней проходит циркуляция воды с частицами грязи, что приведет к засорению крана.

Кроме того, центральное отопление часто отключают, что приводит к постоянному образованию воздуха в большом количестве. Учитывая то, что выпускное отверстие крана имеет диаметр всего 2 мм, выпускать воздух из системы после ее остановки придется в течение длительного времени.

Для таких систем выпускаются специальные автоматические краны, способные выдерживать гидравлические удары до 15 атм., что в центральной отопительной системе — не редкость.

Отечественными производителями выпускаются специальные краны для чугунных радиаторов по ГОСТ9544-93. Конструкция имеет латунный корпус и способна выдержать температуру до 150°С, предназначен для работы как в водной среде, так и в паровом отоплении.

Наиболее сложной конструкцией является шаровый воздухоспускатель с предохранительным клапаном. Его клапан способен защитить радиатор от гидравлического удара — резких скачков давления в трубах до 20-25 атм. Система пружин, находящаяся внутри, сбрасывает воду тогда, когда давление в системе достигает отметки в 15 атм. Данная особенность особенно актуальна при установке труб из полипропилена, металлопластика или шитого полиэтилена, которые и могут лопнуть.

Нюансы в процессе эксплуатации

Для того чтобы процесс стравливания накопившегося воздуха в системе происходил без нежелательных последствий, ниже приведена подробная инструкция всех манипуляций.

В случае если движение теплообменника происходит благодаря циркуляционному насосу, значит, его нужно отключить. Делается это за 15 минут до начала работ. Это необходимо, чтобы воздух перестал смешиваться с водой и скопился в верхней точке батареи.

Отключённый насос

• Запаситесь сухой тряпкой и пустым ведром, потому, как открыв клапан, нужно дождаться пока воздух перестанет шипеть, следом польётся вода. Закрыть клапан можно только тогда, когда водичка станет течь ровной не прерывистой струёй.
• Что делать, если воздух не перестаёт стравливаться? Искать пробой или ослабленную скрутку в районе обслуживаемой батареи. Сделать это можно с помощью листка бумаги. Оставьте клапан открытым и поводите бумагой с расстояния в 1 см по всем возможным местам на радиаторе и подходящих к нему труб. Обнаружив место подсоса воздуха, замените испорченный элемент.
• Когда системой воздухоотвода не пользовались на протяжении нескольких лет, резьба клапана может закиснуть. Придётся воспользоваться смазкой типа WD-40, после чего с лёгким постукиванием по крану пробовать его открутить.

Смазка-растворитель WD-40wd-40

Установка «Маевского» на чугунный радиатор

Как установить кран Маевского на батарею? Как удалить воздух из чугунной батареи радиатора отопления

Устанавливают кран Маевского на чугунную батарею в верхней её части, врезав в заглушку с одной из сторон радиатора. Поступают следующим образом.

1. Перекрывают запорную арматуру (краны) на трубах подачи и возврата теплоносителя.
2. Если краны на трубах отсутствуют, то придётся дожидаться окончания отопительного сезона.
3. Подставив миску или подходящую ёмкость для сбора воды, приступают к съёму заглушки.
4. В верхней части батареи с противоположной стороны входа трубы разводным ключом отворачивают крышку.

1. Если крышка не поддаётся, то её обстукивают со всех сторон молотком.
2. Паяльной лампой выжигают старую краску.
3. Можно сдвинуть заглушку по резьбе, ударяя молотком по зубилу в торец крышки.
4. В щель по кругу заглушки вводят универсальный спрей WD-40, который способен разъединить заржавленные резьбовые соединения.
5. Покачивая вправо-влево крышку разводным ключом, постепенно её выворачивают из гнезда батареи.
6. Освободившееся посадочное место и внутреннюю резьбу очищают металлической щёткой от грязи и ржавчины. Иногда это делают с помощью круглой щётки, вставленной в дрель.
7. Из набора берут футорку и кран Маевского.

1. Резьбу футорки уплотняют ФУМ лентой или льняной паклей.

1. Заглушку ввинчивают в посадочное отверстие в батарее.
2. Резьбу на кране оборачивают ФУМ лентой или льняной паклей.
3. Намотку из пакли смачивают водой или пропитывают герметиком – пастой «Унипак».
4. Кран Маевского ввинчивают гаечным ключом в футорку.

На этом установка крана Маевского на чугунную батарею завершается.

Установка крана маевского. Видео для начинающих сварщиков!Installation of the Mayevsky crane. Novic

Как спустить воздух

Спускают воздух через кран Маевского вручную. Делать это надо, когда на ощупь батарея становится холодной в верхней части. Поступают следующим образом.

1. Головку крана поворачивают таким образом, чтобы отверстие было обращено вниз, иначе струя воды будет заливать всё вокруг.
2. Под клапан подставляют ведро или какую-либо ёмкость.
3. Ручкой отворачивают игольчатый клапан, пока не зашипит воздух.

1. Появится вода, которая вместе с воздухом образуют прерывающую струю.
2. Выдерживают клапан открытым, пока не появится сплошная струя вода без шипящего звука.

1. Кран закрывают и тактильно проверяют его сухость.
2. Через некоторое время операцию повторяют.
3. Если сразу пойдёт сплошная струя воды, то на этом считают спуск воздуха законченным.

Как удалить воздух с батарей в централизованном отоплении. 5-этажка. Кран Маевского.

Причины завоздушивания отопительной системы

Воздушная пробка в чугунных батареях может создаваться по разным причинам. Вот самые наиболее распространённые из них:

• с наступлением отопительного сезона при подаче горячей воды могут образовываться воздушные пробки в верхних частях радиаторов;
• после ремонтных и монтажных работ остаётся воздух в отопительных приборах;
• в многоэтажных домах воздух в системах отопления поднимается вверх и скапливается в батареях на последних этажах;
• воздух начинает скапливаться кроме верха внизу и в других частях батареи из-за загрязнённости секций радиатора.

Отличие автоматической и ручной регулировки клапана

Автоматический кран Маевского относится к саморегулирующим приборам неразборного типа.

В случае отказа ручного крана Маевского регулировку производят при полностью отключённой чугунной батарее от теплоснабжения. Кран выкручивают, и с тыльной стороны прочищаю обычной швейной иглой входное отверстие.

Если есть возможность, клапан в открытом состоянии продувают с помощью воздушного компрессора. После этого кран возвращают на своё место, и восстанавливают подключение батареи.

Заключение

Появление крана Маевского буквально спасло от повального демонтажа старые чугунные батареи. После прихода капитализма в экономику страны период бесхозяйственного расходования воды окончился.

Спуск воздуха из чугунных батарей сопровождался сливом большого количества теплоносителя. Применение универсального воздухоотводчика позволило производить сброс воздушных пробок с мизерным расходом воды.

Не греет батарея. Воздушная пробка. Делаем кран для спуска воздуха своими руками за 5 минут!!!

Виды крана Маевского, устройство и принцип работы

Существует два основных вида КМ: механический кран и автоматический воздухоотводчик. Принципы работы этих устройств существенно различаются вследствие их конструктивных особенностей. Рассмотрим подробнее конструкцию и принцип действия каждого из этих устройств.

Механический кран

Механический КМ получил самое широкое распространение в отопительных и других гидравлических системах с принудительной циркуляцией рабочей жидкости.

Особенности конструкции

Конструкция механического крана Маевского отличается простотой и надежностью. Устройство состоит их следующих элементов:

• корпуса с входным и выходным каналами;
• конусного винта, выполняющего роль запорного клапана;
• поворотной части.

По исполнению механический КМ может быть:

• радиаторным – устанавливается на отопительные приборы;
• традиционным – используется во всех типах замкнутых гидравлических систем с принудительной циркуляцией рабочей среды;
• комплектным – состоит из шарового крана с интегрированным КМ.

В зависимости от конструктивных особенностей головки конусный винт может откручиваться:

• отверткой;
• шестигранным или четырехгранным ключом;
• без помощи инструмента, специальной рукояткой, стационарно закрепленной на головке конусного винта.

Механический кран Маевского может быть изготовлен из:

• стали;
• латуни (сплав меди с цинком);
• чугуна;
• нержавеющей легированной стали;
• термостойкого пластика.

Благодаря высоким эксплуатационным свойствам, длительному сроку службы и доступной цене, наибольшее распространение получили латунные механические краны Маевского.

Принцип работы механического крана Маевского

Поскольку плотность воздуха значительно меньше плотности любого теплоносителя, скопившаяся в радиаторе паровоздушная смесь перемещается по трубопроводам быстрее рабочей среды, поэтому при возможности сообщения с атмосферой самопроизвольно высвобождается. Происходит это следующим образом:

При откручивании винта, его конусная часть выходит из седла, открывая тем самым входной канал. Под воздействием рабочего давления в системе паровоздушная смесь устремляется во входной канал и удаляется из отопительного контура через выходной канал. После развоздушивания системы конусный винт закручивается и перекрывает входной канал – система готова к работе.

Автоматический воздухоотводчик

Автоматическое удаление воздушных пробок позволяет значительно увеличить эффективность работы отопительной системы. Кроме этого, автоматический воздухоотводчик исключает возможность завоздушивания радиаторов и магистральных трубопроводов.

Особенности конструкции

Главным отличием автоматического воздухоотводчика от механического КМ является наличие поплавкового клапана. Именно за счет этого элемента удаление паровоздушной смеси из радиаторов и трубопроводов происходит автоматически.

Любой автоматический воздухоотводчик состоит из следующих основных элементов:

1. корпуса;
2. резьбовой крышки;
3. поплавка;
4. жиклера;
5. держателя;
6. золотника;
7. пружины;
8. уплотнительного элемента;
9. пробки;
10. уплотнительного кольца.

В продаже можно встретить прямые, угловые и радиаторные воздухоотводчики.

Принцип работы автоматического воздухоотводчика

При наличии в рабочей камере воздухоотводчика рабочей среды, поплавок находится в крайнем верхнем положении. При таком расположении поплавка игольчатая головка клапана полностью перекрывает впускное отверстие.

Если в камеру попадает паровоздушная смесь, рабочее давление падает и поплавок опускается вниз, открывая тем самым, впускной канал, через который воздух выбрасывается в атмосферу. По мере наполнения камеры теплоносителем, поплавок постепенно поднимается вверх, до полного закрытия входного канала.

Важно! Особенности конструкции и принцип работы автоматического воздухоотводчика позволяют монтировать его в отопительную систему только в вертикальном положении

Устройство и принцип работы прибора

Привычные многим краны Маевского изготавливались под управление специальным ключом либо слесарной отверткой. То есть по факту такие изделия нельзя назвать автоматическими приборами.

Современные прообразы кранов Маевского – автоматические воздухоотводчики – конструкторы несколько усовершенствовали.

Автоматические модели работают без какого-либо стороннего вмешательства.

Но в сантехнической практике встречаются различные конструктивные вариации кранов Маевского:

• прямые штоковые ручные;
• угловые штоковые ручные;
• поплавковые вертикальные автоматические.

Ручные и автоматические варианты несколько отличаются в том плане, что первые могут монтироваться практически в любом положении, а вторые исключительно в положении вертикально.

Ручные конструкции традиционно монтируются непосредственно в тело радиаторных панелей или батарей. Автоматические воздухоотводчики, как правило, предназначены под установку на магистралях в труднодоступных для обслуживания точках системы отопления.

Разнообразие кранов

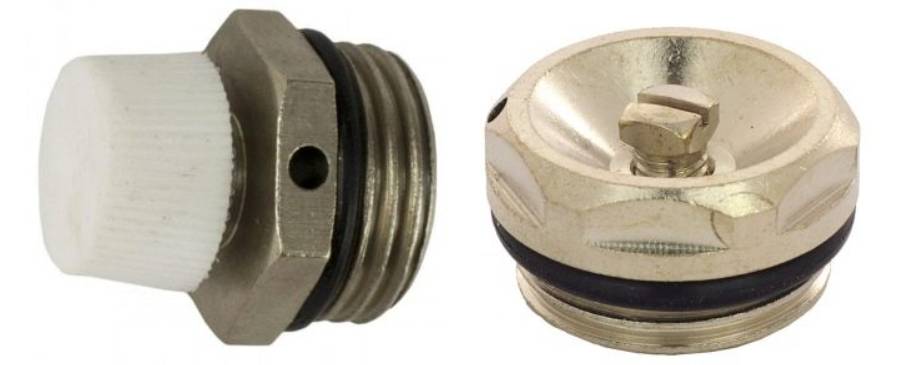

Здесь показано разнообразие конструкций кранов Маевского, которые наиболее часто встречаются в сантехнической практике. В наборе ручные, автоматические изделия, а также совмещённые с предохранительным клапаном

Принцип работы основан на взаимодействии простейших деталей. Ручными конструкциями фактически представлен обычный игольчатый клапан.

Элементами такого клапана являются:

1. Корпус металлический.
2. Шток с резьбой и проходными канавками.
3. Колпак с каналом для выхода воздуха.
4. Уплотнитель резиновый кольцевой.

Материалом под изготовление кранов Маевского традиционно выбирается латунь. Правда отдельная деталь механизма – колпак с воздушным каналом – может иметь исполнение из капрона, нейлона, высокотемпературной пластмассы.

Модификация воздушного отводчика для домашних радиаторов отопления. Конструктивный вариант под специальный ключ. Удобный и практичный кран для бытового применения

Латунный корпус устройства по внешнему диаметру нижней части имеет резьбу. Этой частью корпуса кран ввинчивается в посадочное место пробки радиатора отопления.

Действие механизма ручного крана

Всё просто. В обычном состоянии винт управляющего штока вкручен до упора игольчатой частью в кольцевую обечайку спускного отверстия.

Когда появляется необходимость освободить систему от воздушной пробки в радиаторе, сантехник (или владелец жилья) ключом либо отвёрткой выкручивает винт на 2-3 оборота. За счёт большой разницы плотности воды и воздуха, последний первым утекает сквозь открывшееся выходное отверстие.

Дальше воздушный поток устремляется сквозь продольные канавки штока и попадает в область под капроновым колпаком. Оттуда воздушная масса выбрасывается через выходной канал. Как только поток воздуха прекратился, и следом потекла вода, сантехник заворачивает винт крана Маевского до упора. На этом процедура спуска воздуха завершается.

Периодически процедуру по удалению воздуха из контурного отопления повторяют, так как за один раз спустить весь объём воздуха не удаётся.

В отопительных системах с верхней разводкой механический КМ используют редко

Принцип работы автоматических воздухоотводчиков

Несколько иным видится действие автомата – последователя крана Маевского. Принцип работы похожего изделия, но действующего автоматически, существенно отличается от ручного стандарта. Воздухоотводящий автоматический кран размещается в цилиндрическом корпусе. Внутри цилиндра установлен поплавковый механизм.

Системой рычагов поплавок механизма связан с игольчатым штоком. В этой конструкции шток имеет вертикальное расположение. Его игольчатое окончание исполняет функции клапана, блокирующего или деблокирующего отверстие верхней части цилиндра. Вход воздушно-водной среды предусмотрен в нижней части.

По факту присутствия воды внутри цилиндра воздухоотводчика поплавок поднят давлением. Сила давления прижимает игольчатую часть клапана. Та, в свою очередь, закрывает верхнее выходное отверстие.

Но стоит только внутрь цилиндра попасть воздуху, сила давления воды на поплавок ослабевает, игольчатая часть клапана отходит вниз. Открывается верхнее калибровочное отверстие, сквозь которое воздух выбрасывается наружу. По мере схода воздушного пузыря цилиндр вновь заполняет вода. Клапан устанавливается поплавком в положение «закрыто».

Устройство и работа крана Маевского

Кран Маевского изготавливают с использованием латунного сплава, стойкого к коррозионным образованиям. Представлен в виде корпуса с внутренним конусным игольчатым клапаном. За счет конусной формы концевой части винта происходит плотная посадка в сквозное отверстие. Диаметр отверстия может быть от полутора до двух миллиметров.

Этот клапан регулируется снаружи с помощью запорного винта. Закрытый клапан достаточно надежно удерживает внутренний теплоноситель. Снаружи винт представлен шестигранной или четырехгранной головкой для специального ключа и с резьбой для отвертки. Продольные канавки выполняют на теле винта для прохождения воздуха во время открывания клапана. При этом воздух выходя из канавок оказывается в камере, которая плотно закрыта с помощью манжеты и имеет отверстие для выхода такого же диаметра, как и сквозное отверстие. Так как кран монтируется резьбовым соединением с сальниковой прокладкой, а закрытый клапан герметически закрывает сквозное отверстие, то при работе системы отопления этот кран обеспечивает системе герметичность.  Поворотом винта открывается заглушка, освобождающая воздух из полости радиатора.

Металлический корпус крана Маевского  сверху отделан пластиковым кожухом, который делает кран современным.

Различается диаметр резьбы снаружи и поэтому есть возможность подборки подходящего крана для любой батареи. Кран может быть с размером резьбы 1 дюйм, три четверти, одна вторая дюйма. Также Кран Маевского Ду 15, 20 и 25 мм используют не только в радиаторах, а также в различных узлах системы отопления.

Ду — диаметр условного прохода.

Регулировочный винт управляется с помощью специального ключа для крана или обычной отверткой. Ключ для крана четырехгранный, очень компактный, и им удобно работать даже если радиатор находится в месте с затрудненным доступом.

Кран, в отдельных случаях, можно регулировать и без специального инструмента.

Вентиль поворачивается руками, что обеспечивает стравливание воздуха.

Разновидности

Воздухоотделение крана Маевского бывает трех разновидностей, которые различаются по принципу работы и строению:

• Кран ручной. Представляет собой простое приспособление, управляемое в ручную. При не равномерном прогревании батареи кран открывают с помощью ключа или отвертки, а после того, как воздух выйдет из радиатора, заворачиваю его обратно.
• Автоматический кран. Здесь есть отличия в конструкции и принципе работы от ручного. Автоматический кран Маевского латунный в форме цилиндра, но здесь не предусмотрен игольчатый клапан. Вместо этого используют пластиковый поплавок. Принцип работы здесь заключается в том, что поплавок перемещается при наличии воздуха по системе и открывает или закрывает затворник. Вмешательство людей здесь не требуется.
• Кран с предохранительным клапаном. Такой кран принцип работы немного отличается.

Предохранительное устройство контролирует давление в системе. Если давление повышается выше 15 атмосфер, клапан срабатывает и начинает стравливание теплоносителя из системы отопления. Это способствует предотвращению повреждений элементов в системе из-за возможных гидроударов. Установление крана с автоматическим клапаном актуально для отопительных систем с полипропиленовыми и металлопластиковыми трубами, которые не способны выдерживать высокого давления.

При выборе определенной модели крана необходимо учесть такие нюансы радиатора, как:

• В централизованной отопительной системе будет лучше использовать ручной кран, которым в любой момент можно спустить воздух.
• Краны с автоматическим управлением так же не желательно устанавливать в многоквартирных домах с централизованным отоплением. Так как, здесь наблюдается повышенная загрязненность и кран будет периодически забит.
• Автоматический кран используют, в основном, в индивидуальных домовладениях с автономной системой. В такой системе есть поддержание чистоты теплоносителя.
• Автоматика так же устанавливается в места, куда доступ затруднен. Это например, если радиатор располагается в какой-либо нише или углублении, и достать до его торца относительно сложно. Обычная отвертка здесь не поможет.

В случае труднодоступного места расположения отопительного устройства может помочь специальный четырехгранный ключ. Еще во всю используют старые образцы радиаторов из чугуна. Для чугунных радиаторов подойдет ручной кран Маевского. Но лучшим вариантом будет использование специального латунного автоматического воздухоотводчика.
