Коротко о главном
Для изготовления мангалов из газового баллона понадобится соблюдение трёх основных правил, касающихся применения огня, выкрутки вентилей и выпуска содержимого. Следует помнить, что перед началом работы обязательно нужно наполнить ёмкость водой и выдержать в таком состоянии сутки – это поможет избавиться от остатка газа.
Баллон для корпуса лучше всего выбирать большой – так можно сделать многофункциональное устройство, на котором можно будет жарить шашлык, готовить на гриле и коптить продукты. Самое главное здесь – это сделать чертёж и следовать всем установленным параметрам. Особенно это касается отдельных частей конструкции. Если где-то пренебречь размером, деталь придётся вырезать заново.
Сама же технология работы подразумевает выполнение семи шагов – это спуск газа, удаление его жидких остатков, подготовка двух частей под дымогенератор и корпус, а также сам процесс изготовления. При окрашивании поверхности допускается применение только термоустойчивой краски. Цвет можно выбрать любой.
Также можно по завершению работы усовершенствовать конструкцию. Для этого требуется вмонтировать столешницу, на которой будет удобно разделывать мясо. Также желательно соорудить над коптильней навес или же расположить её внутри беседки – за счёт тяжёлого веса устройство трудно перемещать по участку. Если хочется сделать мобильный мангал, то следует прикрепить к ножкам колеса.
Оценок 0
Коптильня из газового баллона своими руками: выбор способа копчения
Перед тем как сделать коптильню с газового баллона своими руками, следует выбрать тип копчения, к которому она будет приспособлена. От этого зависят нюансы конструкции и принцип ее функционирования.
Отличия горячей и холодной коптильни
Приготовление горячим методом предполагает воздействие на продукты дыма температурой от 40 до 120°С. Это означает, что источник огня будет располагаться в непосредственной близости к пище, а выработаны дым без охлаждения попадает в камеру. Продукты в таком случае готовятся быстро, до часа, и сразу готовы к употреблению. Вкусовые качества на высоте: продукты получаются сочными и нежными. Мясо и рыба обладают приятным ароматом и красивым золотистым оттенком. Принцип действия холодной коптильни отличается тем, что дыму требуется охлаждение. До попадания в камеру с продуктами он проходит по дымоходу, где доходит до необходимой температуры, ниже 40°С. Копчености, приготовленные таким способом, подлежат длительному хранению, при этом вкус и запах их не хуже, чем при горячем копчении.
Выбираем холодное копчение
Это связано с периодом хранения продуктов. Продолжительное копчение позволяет устранить патогенные микроорганизмы, благодаря чему пища долго не портится. Вкусовые качества со временем не меняются, а наоборот, становятся ярче.
Принцип работы коптильни из баллона
Конструкция коптильни холодного типа проста. Основные ее части:
- топка;
- камера копчения;
- дымовод.
Каждый из элементов имеет дополнительные компоненты, улучшающие и упрощающие приготовление. В результате горения древесины вырабатывается дым, который под воздействием естественной тяги поступает в дымовод, где происходит охлаждение. Затем по этой трубе дым попадает в камеру с продуктами и окутывает их. Так и происходит копчение.
Как изготовить коптильню
Создание самодельного агрегата для копчения трудоемкий процесс, но при наличии минимальных навыков справиться с ним можно за 3-4 часа. Коптильня холодного копчения может быть скомбинирована с мангалом, барбекю и горячей коптилкой, но в таком случае затраты и сложность процедуры сборки повышаются.
Схема и чертежи для изготовления
Прежде чем сделать коптильню из газового баллона, необходимо составить проект и детальную схему, в которой будут отображены основные составляющие, их размеры и расположение.
Схема коптильни из газового баллона
Этот проект поможет подобрать нужные компоненты подходящего размера в требуемом количестве.
Какие потребуются инструменты
Для подготовки деталей, а также сборки аппарата потребуется следующий набор приспособлений:
- сварочный аппарат;
- болгарка;
- дрель со сверлами разного диаметра;
- гаечный ключ;
- болты и гайки.
Из материалов, кроме газовых баллонов, необходимы металлические уголки, трубы, а также ручки. Для наполнения потребуются решетки и металлические листы, из которых будут изготовлены поддоны.
Как правильно подготовить газовый баллон для резки
Важным считается подготовительный этап, так как от него зависит не только эффективность конструкции, но и безопасность жизни мастера при сборке и эксплуатации.
Какие баллоны подойдут для обработки
Коптильня из газового баллона своими руками может изготавливаться из емкостей различного объема, от 20 до 50 л. Слишком маленький агрегат невыгодный с финансовой точки зрения, так как в него поместиться мало продуктов. Оптимальной считается емкость в 50 л. Баллон меньшего объема может применяться в качестве топки, но в таком случае потребуется частая дозагрузка топлива. Следует использовать емкости, которые не слишком повреждены коррозией, так как испорченный баллон прослужит недолго. Лучше, если в нем имеются остатки газа. Это свидетельство того, что он в рабочем состоянии.
Очистка баллона
Чтобы избежать опасных ситуаций в работе, особе внимание уделяется очистке емкости. Это касается не только удаления имеющегося газа, но и очистки с поверхности загрязнений и ржавчины
Пошаговая инструкция по изготовлению коптилки из газового баллона
Никаких чертежей или эскизов для того чтобы изготовить коптильню не требуется. Этапы изготовления из газового баллона коптильни следующие^
Шаг 1. Нужно наметить дверь коптильни. Для этого кладем баллон набок и делаем на нем разметку предполагаемой двери, от каждого края баллона не забываем отступать по 10–15 сантиметров. Для начала дверцу выпиливать до конца не следует, необходимо ее немного отогнуть и приварить петли. Только после этого дверь выпиливается полностью.
Шаг 2.Дымовую трубу вставляем в колено, которое стоит приварить на место горловины. Для этого горловину требуется отпилить. На дымовую трубу нужно приварить заслонку, чтобы регулировать выход дыма.
Полезная статья: как сделать коптилку горячего копчения своими руками
Шаг 3. В противоположной стороне от дымовой трубы вырезаем отверстие, которое будет соединять коптильню с топкой из газового баллона. При изготовлении мангала-барбекю из баллона этим отверстием будем регулировать тягу. По краю отверстия целесообразно приварить металлическую полоску или прут, чтобы металл не искривился при нагревании.
Шаг 4. В нижней части коптильни устанавливается стальной лист, чтобы можно было собирать и удалять жир. Решетку для коптильни изготавливаем из металлических прутьев.
Фото буржуйки из газового баллона
Шаг 5. В зависимости от конструкции коптильни из баллона, подставку можно оставить съемной или приварить. Для съемной подставки в коптильне делаются отверстия под болты. Как вариант, привариваются ко дну коптильни 4 трубы по углам около 6 см в длину. Во время сборки эти трубы вставляются в трубы большего диаметра на подставке. На концах ножек подставки можно прикрепить колеса, так коптильня будет еще и мобильная. Под коптильней внизу есть возможность устроить полку для дров или для посуды.
Не нужно изготавливать топку для мангала и барбекю, ведь огонь просто разжигается на дне. В коптильне из газового баллона необходимо отгородить огонь от продуктов, которые собираетесь коптить. Продукты коптятся посредством поступления дыма, который, получается, от тления опилок.
Смотрите видео: Коптильня из газового балона своими руками
Топку удобно изготовить из газового баллона небольшого объема. Для этого в баллоне вырезаются 2 отверстия с дверцами. В верхнюю его часть будут закладываться опилки, а в нижней – обурудуется поддувало. Чтобы предотвратить попадание огня в коптильню из газового баллона необходимо соединять топку с коптильней не напрямую, я сделать небольшой переход из трубы.
Горячее и холодное копчение происходит при разных температурах, поэтому для устройства холодного копчения необходимо трубу, соединяющую с коптильней, удлинить. Проходя по этой трубе, горячий воздух, будет охлаждаться до температуры, требуемой для холодного копчения, около 18–25 градусов. Для изготовления универсальной коптильни можно устанавливать трубу той длины, каким видом копчения будете пользоваться в данный момент.
Рекомендуем почитать: Мини-коптилка своими руками
Коптилка из газового баллона своими руками изготавливается достаточно просто, если приложить немного усилий и потратить несколько часов времени. Экспериментируйте, тогда сможете сделать качественное оборудование для копчения продуктов в домашних условиях.
Подготовительные работы
На сегодняшний день во многих крупных строительных магазинах можно легко купить уже готовую коптильню, но ее стоимость иногда бывает чересчур высокой. Гораздо дешевле сделать коптильню своими руками из подручных материалов, например, как в нашем случае из газового баллона. Качество продуктов, приготовленных в ней, также будет высоким.

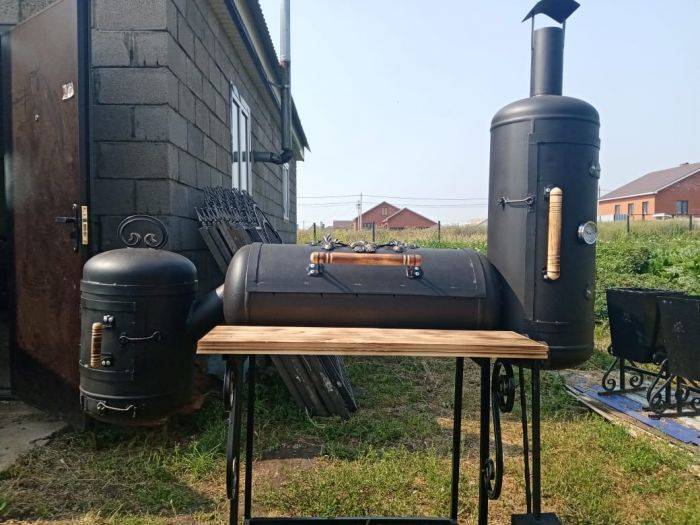

Коптильня из газовых баллонов
Для изготовления коптильни, как на фото, потребуется газовый баллон АГ-50. Его емкость должна составлять более 50 л.
Все подготовительные работы можно объединить в три этапа:
- Удалить из баллона остатки газа. Откройте вентиль, переверните баллон верх дном и выпустите газ. На клапан его выхода нанесите мыльную пену, сделанную из средства для мытья посуды. Так осуществляется проверка наличия газа в баллоне. Если мыло пениться, то газ в баллоне еще есть. Все работы с баллоном следует выполнять вдалеке от открытого огня и людей.
Работать с баллоном можно только после того, как из него полностью удален газ
- Баллон хорошо промыть водой для удаления всех остатков газа и осадка от него. Ножовкой спилите горловину на баллоне. Для предотвращения возгорания от чрезмерного нагревания металла, место спила регулярно поливайте холодной водой.
- Полностью заполнить баллон водой. При помощи шланга залейте воду в образовавшееся отверстие. В процессе заполнения, баллон следует периодически встряхивать. После этого воду слейте. Делайте это вдалеке от дома, так как жидкость имеет сильный запах метана.
Внимание! Не пренебрегайте личной безопасностью – запрещается резать или сваривать баллон без предварительной его очистки от остатков газа и других веществ. Все работы проводите только после полного выхода газа.
Вырезаем крышку коптильни
После полной очистки баллон становится безопасным. Теперь его можно разрезать. Положите баллон набок и сделайте метки мелом там, где должны быть дверцы. При помощи болгарки в баллоне вырежьте отверстие, оставив только в целости те места, где должны быть петли
Обратите внимание, что боковые части (кольца) должны оставаться нетронутыми. Немного ускорить процесс можно за счет использования различных резаков по металлу
Разрезать баллон можно болгаркой
Теперь следует прикрепить к дверце петли. Использовать можно любые дверные железные петли. В качестве крепления к ним вполне сгодятся обычные болты. Но надежнее будет петли приварить сварочным аппаратом. После этого дверь окончательно выпилить и зачистить все острые края. С внешней стороны дверцы приделать ручку. Для большего удобства ручку обтягивают огнеупорным не нагревающимся материалом. Купить его можно в хозяйственном магазине.
Параметры аппарата и барбекюшницы
Самыми распространёнными параметрами таких агрегатов являются:
- Свободная длина. Её обуславливает число шампуров. Дистанция между ними такова: 8-10 см.
- Высота: 15-20 см. Это оптимальный интервал от продукта до углей.
- Ширина, зависящая от длины шампура. Стандартами здесь являются 25-40 см.
Пример чертежа с настоящего баллона:
Менее критичным показателем считается высота от линии земли. Обычно это 80 – 120 см. Для жарки барбекю используются решётки. Очаг по высоте и длине не меняется. На ширину влияет размер решётки.
Для гриля параметры жаровни менее значимы. Но здесь нужна крышка, чтобы сохранять стабильную температуру в самой жаровне.
Обработка готовых элементов
Если смотреть чертеж коптильни, то можно заметить только составные элементы и их размеры. А ведь мангал и коптильня также должны быть гладкими и окрашенными, чтобы хорошо смотреться на загородном фоне.
К тому же механическая обработка устраняет ржавчину, которая вызывает взрывы во время горения и порчу продуктов питания из-за специфического дыма. Поэтому баллон и остальные части после сборки рекомендуется обработать:
- Дрелью или болгаркой с насадкой-щеткой;
- Жаростойкой краской по металлу (краску обязательно надо наносить на гладкую поверхность в два слоя).
Понятно, что последняя актуальна только для наружного применения. В качестве красящего состава прекрасно зарекомендовала себя продукция Dali и High Heat. Разумеется, для мобильного металлического источника огня рекомендуется выбирать матовую краску черного цвета.
Оригинальные примеры дизайна
Существует множество оригинальных примеров для создания мангалов из газового баллона. Данное мероприятие ограничивается только вашей фантазией и навыками. Для кого-то будет достаточно простого сооружения из газового баллона, в котором будет присутствовать подставка под шампуры, а другая категория умельцев хочет сделать настоящее произведение искусства.
Привлечет внимание мангал в виде поросенка. Чтобы создать такое сооружение, вам потребуется только один баллон
Расположите изделие в горизонтальной плоскости, оборудуйте крышку. Крышка должна располагаться на петлях. Ножки можно создать из металлической трубы. Чтобы они надежно фиксировали конструкцию, по центру их высоты следует установить решетку.
«Пятак поросенка» создается из отрезка металлической трубы. «Рот» производится также из данного материала. «Ушки» можно создать из кусков металла, которые привариваются к голове «свиньи». Чтобы фигура смотрелась эффектно, мастера рекомендуют использовать элементы художественной ковки.
Интересно будет смотреться мангал в виде подводной лодки. Такое сооружение сложно создать новичку, но если вы обладаете соответствующими навыками, сможете удивить всех своих гостей. Подобная конструкция также создается из старого баллона и листов железа.
Мангалы из баллонов в виде бревна считаются настоящим искусством. На работу уйдет много времени, но результат того стоит. Для усиления эффекта можно по центру конструкции установить пилу или же топор. Такое дополнение делает фигуру завершенной.
Мангал-паровоз считается самым распространенным вариантом дизайна. Такое многофункциональное творение может обладать разным внешним видом, в зависимости от вашей фантазии. При помощи ухищрений вы сможете создать из простого газового баллона настоящее произведение искусства. Такой мангал будет украшать зону отдыха и показывать ваш талант.
Вы можете придумать другие оригинальные фигуры для своего мангала из старых баллонов и дополнительных металлических компонентов. Присмотритесь к изделию и подумайте, что он вам напоминает. Некоторые пользователи создают из простой конструкции оригинальные фигуры в виде кабанов, собак, домиков и прочих фигур, которые удивляют гостей и простых прохожих.
Самодельные изделия из баллона
Большой объем и металлические стенки делают баллон пригодным для изготовления разных устройств, внутри которых можно коптить и жарить разные продукты.
Умельцы уже готовы поделиться проверенными схемами изготовления:
Печи для казана – надо разрезать баллон или проделать в нем отверстие нужного диаметра, после чего приварить ко дну емкости ножки.
Мангала – у баллона вырезается крышка, которую придется в дальнейшем установить обратно с помощью петель, также в стенках высверливаются отверстия для крепления шампуров, а сама емкость ложится на ножки.
Коптильни с мангалом и барбекю – изготавливается как мангал, но с добавлением второй емкости для закладки и возгорания топлива (топка передает жар в мангал через трубу).
Перечисленные устройства хороши своей пустотелостью, и поэтому они имеют незначительный вес. К их несущим ножкам выгодно крепить колеса для мобильности.
Монтаж отсека для холодного копчения
Основная камера коптильни предназначена для горячего копчения, ведь температура в ней достигает значений в 80 и больше градусов. Чтобы в такой коптильне проводить процесс и холодного копчения понадобится еще одна камера. Для ее сооружения понадобится еще один баллон. Его подготовка производится таким же образом, как и того баллона, что используется для основной камеры коптильни. Дверца изготавливается такого же размера, чтобы можно было свободно поместить внутрь мясо для копчения. Поперек баллона закрепляются несколько прутков, на которые будет осуществляться подвешивание мяса для копчения.
Отверстие, которое осталось в камере холодного копчения после того, как был срезан клапан, будет использоваться как дымоход. К нему можно приварить небольшую трубу. В ней необходимо сделать заслонку, чтобы дым задерживался внутри, а не выдувался наружу. Снизу вырезается на половину толщины баллона отверстие, такое же отверстие вырезается в верхней части торца камеры для горячего копчения. Они совмещаются таким образом, чтобы баллон для холодного копчения был в вертикальном положении. Как это сделано показано на фото ниже. Хорошим решением будет снабдить камеру для горячего и холодного копчения термометрами, которые продаются для грилей отдельно.
Чтобы конструкция коптильни оказалась устойчивой, необходимо позаботиться о подставке. Стоит помнить, что из-за двух дополнительных модулей, ножки придется немного развести, чтобы коптильня была устойчивой. Изготовить ножки для коптильни можно из прутов арматуры или квадратной трубы. Если предполагается, что они будут съемными, тогда фиксируются они на болты и гайки, а не на сварку. Их длину необходимо рассчитать таким образом, чтобы высота камеры для горячего копчения была на уровне 1 метра. Между ножками коптильни можно сделать дополнительную перегородку, на которую монтируется полочка для дров или других принадлежностей. Если коптильню необходимо будет часто перемещать, то есть смысл установить два колеса с детского велосипеда.
Коптильня холодного копчения ИЗ БОЧКИ: 14 лучших идей
Коптильня холодного копчения из бочки. Что может быть проще. Сам процесс лёгкий, средств никаких вкладывать не нужно, только силы и энтузиазм. Сначала вырываем траншею с выходом к бочке, обкладываем её кирпичом, прикрываем шифером и засыпаем землёй. Дымоход готов. С бочкой тоже всё предельно просто. Вырезаем отверстие к выходу в «дымоход». Внутри устанавливаем решетки или палки, трубы для крюков. Закрываем крышкой и вуаля.
Вот как это выглядит на практике. Металлический лист у места, куда будем класть щепки, нужен чтобы не давать пламя разгораться.
О чём я и говорил. Поднос для небольших кусочков, крюки для больших.
Можно обойтись и без траншеи, заменив её железной трубой.
Универсальный вариант для холодного и горячего копчения. Красиво, у автора руки золотые.
Если что, имеется ввиду собранные готовые комплектующие.
Рабочий вид. Опять же, ничего сложного.
На колёсах… Что дача аккуратная, что коптильня. Конечно мне не завидно. Нет. Наверное…
Прутья или стержни можно устанавливать, как угодно.
Мини вариант. Правда расстояния маловато. При таком варианте вряд ли получится поддерживать 25-40 градусов.
Небольшая инструкция что и как делать с подготовленными деталями.
Менее эстетично, но за то практично. Такое я уважаю. Без излишеств.
Подборка с форума садоводов-любителей. Чем бы дитя не тешилось как говорится.
Опять же, универсальный вариант. Подойдёт для всех видов копчения.
Мажорить – так на все деньги.
Последний вариант конечно самый видный, но мне такой не нужен. Мне нужен практичный. Как я показывал ранее. Почему оставил его в статье? Всё просто. Для ознакомления. Вдруг кто-то захочет их делать на заказ. Как видно, ничего сложного или страшного нет. Сделайте коптильню сами и все друзья будут облизывать рты, а их жёны пить кровь, за то что у них такого нет. Удачи и хорошего отдыха!
Читать полностью (ссылка)
Нюансы холодного и горячего копчения
Прежде чем приступать к изготовлению, необходимо определиться, для какого типа копчения будет применяться ваша конструкция. Горячее копчение должно проходить при высокой температуре. Достичь этого возможно, лишь разместив топку и коптильню в одной емкости. Схематический чертеж такой коптилки показывает, как это реализовать при горизонтальном расположении баллона.
Такое устройство будет универсальным, так как с помощью него можно приготовить и барбекю. По своей сути, это мангал с коптильней в одной конструкции. В нижней части проделываются поддувальные отверстия, благодаря чему дрова, помещенные на дно, будут гореть с доступом кислорода. При желании трансформировать барбекюшницу в коптильню нужно просто закрыть эти отверстия, например, листом железа.
При горячем копчении продукт получается разваренным и рыхлым. Следовательно, его не стоит подвешивать на крюки, так как он упадет вниз. Наилучшим вариантом будет изготовление специальных решет. Пару слов необходимо сказать и о пользе продукта. Всем известно, что под действием температуры многие блюда теряют свою витаминную ценность. Да и срок хранения такого блюда весьма ограничен.
Для холодного копчения придется сделать две емкости, ведь топку и коптильный ящик следует разделить. Между ними организуется дымоход длиной от 1,5 до 2,5 метров. На этом участку дым должен успеть охладиться до 25°C градусов.
Под действием дыма и соли от предварительной засолки продукт обезвоживается и консервируется. Соответственно доля витаминов, сохраненных после копчения, по сравнению с горячим копчением, больше. Храниться продукты холодного копчения могут до нескольких недель. Чтобы сделать коптильный ящик, придется модернизировать вертикально установленный баллон.
Как добиться неповторимого аромата
Сырье для копчения можно сделать из щепы деревьев разных пород. Профессионалы часто дополнительно применяют вкусовые добавки. Это листья и щепа иных растений, придающие продукции великолепный и уникальный вкус. При копчении рыбы можно добавить ветки плодовых деревьев и кустарников. При нагреве подобная щепа выделяет смолу, которая и влияет на качество копченостей. Рыбка выходит душистой и нежной. Для мяса безупречно подойдет щепка ольхи, которая придаст традиционный вкус и запах. В течение многих лет ценители хорошей кухни стараются разработать собственные уникальные рецепты. Если невозможно определить тип опилок, то их замещают ивой или тополем.
Нужно отметить, что применение такого сырья не придаст копчености вкусного аромата. Для улучшения вкусовых качеств следует добавить больше специй.
Особенности коптильни для горячего и холодного копчения из газового баллона
Коптилка из баллона имеет преимущества перед другими материалами:
- Толщина металла составляет 3-4мм. Это обеспечивает высокую прочность и большой срок службы без прогорания.
- Удобная форма. В большинстве случаев при переделке ёмкости в коптильню основная работа заключается в вырезании дверцы.
- Широкий диапазон размеров. Это позволяет выбрать баллоны необходимой величины для всех элементов коптилки, от большой полупрофессиональной установки до небольшого аппарата. Такая мини коптилка может использоваться на пикнике или привозится на дачу на автомобиле.
При изготовлении коптилки не имеет значение изначальное предназначение баллона — для кислорода, фреона, пропана или углекислого газа. Эти ёмкости отличаются только диаметром, шагом и направлением резьбы на вентиле.
Из баллона ёмкость до 20 литров получится коптильня для газовой плиты с гидрозатвором. Желательно для этого использовать широкую и низкую ёмкость.Такая установка может использоваться для горячего копчения на кухне городской квартиры. Для холодной обработки оптимальным вариантом — мультиварка с копчением.
Подготовка необработанного изделия
Чтобы приняться за работу, надо подготовить весь необходимый инструмент. Но, кроме наличия инвентаря, следует иметь хотя бы минимальные навыки в пользовании электрическим оборудованием. Итак, перечень необходимых инструментов и материалов выглядит следующим образом:
- 50-литровый газовый баллон, который по стандарту окрашивается в красный цвет;
- петли для дверцы толщиной 2−3 мм;
- металлический лист в толщину 3 мм;
- трубка для выхода дыма, диаметр которой — 10 см, а длина — 100 см;
- чтобы смастерить ручку, рекомендуется сделать заготовку из плотной породы дерева и высушить ее; в дальнейшем заготовка при помощи ножа и наждачной бумаги подгоняется под нужную форму;
- металлический профиль с сечением 20*40 мм или железный уголок, стенка которого должна составлять 45 мм — общая длина материала не менее 600 см;
- для сооружения решетки берется круглая арматура диаметром не более 1 см; не стоит приобретать пруты с квадратной или шестигранной формой;
- сварочное оборудование и средства защиты: перчатки, маска и тому подобное;
- угольник;
- электрическая дрель и сверла по металлу;
- рулетка;
- обыкновенная болгарка;
- электроды, диаметр которых составляет 3 мм;
- уровень;
- чертилка или карандаш.
Подготовительные работы
Делать сразу из пропанового баллона сооружение нельзя. Сперва его потребуется подготовить. Необходимо вывести газ или его остатки из емкости. Резервуар открыть и оставить в таком виде на несколько дней. Газ должен выйти естественным способом. Затем тара заполняется водой. Через сутки жидкость нужно слить. Мыльной пеной обильно промазать клапан. Это позволит уточнить, нет ли утечек.
Нужно учитывать: невзирая на то, что конструируется 1 объект, в результате получится конструкция из 2 основных частей. Поэтому делается агрегат из двух газовых баллонов, чтобы получились жаровня и дымогенератор. Для этого потребуется использовать 2 резервуара. Один на 20 л, второй – на 50 л.
Перед началом работы самостоятельно выполняется чертеж конструкции. На нем следует отметить места расположения:
- дверей;
- отверстий для поддува;
- других конструктивных элементов.
Ниже есть готовые чертежи. В качестве образца можно воспользоваться ими.
Размеры отмечаются произвольно
Но пристальное внимание уделяется трубе для дымохода. В диаметре элемент варьируется от 10 до 12 см
В длину – минимум полтора метра.
Следующий шаг – подготовка материалов и инструментов. Список включает:
- трубу для установки дымохода;
- дрель;
- 6 дверных петель;
- щетку по металлу;
- сварочную установку;
- ручки;
- решетку из прутьев;
- профиль или строительный уголок.
Еще потребуется подготовить болгарку, чтобы получилась настоящая коптильня из баллона.
Конструктивные особенности многофункционального очага
Основной сложностью комбинированных очагов являются неодинаковые условия для приготовления продуктов. Поэтому мангал с коптильней из газового баллона должен конструироваться с учетом этого нюанса.
Технология копчения
Существует несколько вариантов копчения продуктов:
- холодное – дым вначале охлаждается внутри длинной трубы, поступает в камеру с рыбой/мясом в течение 1 – 3 суток, обеспечивая сохранность деликатеса 2 – 6 месяцев;
- горячее – дымогенератор расположен непосредственно возле камеры с продуктами, процесс копчения резко сокращается, однако деликатесы хранятся в течение пары месяцев, не более того;
- полухолодное – процесс занимает 24 – 36 часов, длина трубы между дымогенератором и продуктовой камерой среднего размера 1,5 – 2 м.
Поэтому в зависимости от выбранной технологии коптильня из баллона по умолчанию будет иметь, в принципе, одинаковую конструкцию. Но, ее элементы будут разнесены друг от друга на разное расстояние.
Размеры мангала и барбекюшницы
Жаровни, предназначенные для приготовления мяса на шампурах, называются мангалами, имеют габариты:
- длина – произвольная, зависит от количества шампуров, расстояние между которыми составляет 8 – 10 см;
- высота (глубина) – 15 – 20 см считается оптимальным расстоянием от мяса до углей;
- ширина – в зависимости от длины шампура (выпускаются производителями 30 – 50 см), стандартным размером считается 25 – 40 см;
- ну реальный чертеж с реального баллона, чтобы рассмотреть все цифры, нажмите на картинку для увеличения.
Высота от уровня земли менее критична, при изготовлении стационарной жаровни обычно составляет 0,8 – 1,2 м. Барбекю жарят на решетках, высота и длина очага остаются прежними, ширина зависит от аналогичного параметра самой решетки. Для гриля габариты жаровни менее критичны, однако требуется крышка для поддержания одинаковой температуры внутри жаровни.
В отличие от жаровни из листовой стали и бочки мангал из газового баллона обладает достоинствами:
- толщина стенки 2,5 мм;
- б/у баллоны стоят недорого;
- компактные габариты сэкономят пространство участка;
- корпус в принципе готов, что снизит трудоемкость работ.
Внимание: Для многофункционального очага одного баллона будет недостаточно, так как он будет использован для мангала. Дымогенератор сооружается из второго 50 л резервуара аналогичного назначения или из листовой стали
Конструкция мангала-коптильни
В силу вышеизложенных нюансов гриль, мангал, барбекю и коптильня вполне могут совмещаться внутри одной конструкции. Классический мангал идеально подходит для продуктовой камеры коптильни при наличии герметичной крышки, не пропускающей дым наружу. К жаровне необходимо добавить дымогенератор, соединенный с ней напрямую (горячее копчение) или трубой (полухолодное и холодное копчение) нужной длины.
Поскольку очаг в 90% случаев является стационарным, его опорный узел (ножки, подставка) можно декорировать витыми или коваными элементами, дополнить козырьком от дождя. Дымоход необходим в любом случае.
