Когда нужен донный фильтр, и каким он должен быть
Для того, чтобы вода в колодце оставалась чистой и прозрачной, не обязательно устанавливать дорогие системы очистки, достаточно прибегнуть к проверенному веками способу, а именно организации донного фильтра. Он представляет собой прослойку из камней разной фракции, которые задерживают примеси, пропуская наверх лишь очищенную воду. Способ обустройства фильтра зависит от типа грунта на дне шахты, объема подземных вод и скорости их поступления.
Устройство донного фильтра для колодца
- Плотное глиняное дно. Такой грунт вода не размывает и подается в чистом виде, поэтому колодцу не нужен дополнительный фильтр. Более того, он может навредить, перекрыв ключи.
- Мягкое глиняное дно может размываться активными потоками, из-за чего вода становится немного мутной. Исправить ситуацию поможет слой щебня высотой около 20 см.
- Песчаное дно, через которое вода просачивается медленно, всегда нуждается в фильтре, который укладывают в несколько слоев. Первым будет промытый песок, следующим слоем засыпают мелкую гальку, гравий или шунгит размером до 1 см, а последним ляжет щебень или камни размером от 5 см. Высота каждого слоя 15-25 см.
- Плавун на дне шахты. Собственно это тот же песок, но размытый водой до почти жидкого состояния. В таких колодцах кроме обустройства донного фильтра часто требуется установка деревянного или более современного металлического щита с отверстиями диаметром около 1 см. Его опускают на дно, а сверху засыпают слой крупного камня и мелкой гальки по 15-20 см.
Когда нужен донный фильтр, и каким он должен быть
Для того, чтобы вода в колодце оставалась чистой и прозрачной, не обязательно устанавливать дорогие системы очистки, достаточно прибегнуть к проверенному веками способу, а именно организации донного фильтра. Он представляет собой прослойку из камней разной фракции, которые задерживают примеси, пропуская наверх лишь очищенную воду. Способ обустройства фильтра зависит от типа грунта на дне шахты, объема подземных вод и скорости их поступления.
Устройство донного фильтра для колодца
- Плотное глиняное дно. Такой грунт вода не размывает и подается в чистом виде, поэтому колодцу не нужен дополнительный фильтр. Более того, он может навредить, перекрыв ключи.
- Мягкое глиняное дно может размываться активными потоками, из-за чего вода становится немного мутной. Исправить ситуацию поможет слой щебня высотой около 20 см.
- Песчаное дно, через которое вода просачивается медленно, всегда нуждается в фильтре, который укладывают в несколько слоев. Первым будет промытый песок, следующим слоем засыпают мелкую гальку, гравий или шунгит размером до 1 см, а последним ляжет щебень или камни размером от 5 см. Высота каждого слоя 15-25 см.
- Плавун на дне шахты. Собственно это тот же песок, но размытый водой до почти жидкого состояния. В таких колодцах кроме обустройства донного фильтра часто требуется установка деревянного или более современного металлического щита с отверстиями диаметром около 1 см. Его опускают на дно, а сверху засыпают слой крупного камня и мелкой гальки по 15-20 см.
Колодец на даче своими руками: выбор оптимального места
В случае если вы выбрали для водоснабжения вашего частного дома или загородного участка колодец, а не трубчатую скважину, то первое, что необходимо сделать, – выбрать подходящее для него место. Рассмотрим правила, которые следует соблюдать при подборе места для скважины.
Перед тем как устанавливать колодец нужно сделать анализ воды
Колодец обязательно должен располагаться в точке, удаленной от вероятных источников загрязнения. Минимальное разрешенное расстояние от водозаборной конструкции до ближайшей мусорной свалки или выгребной ямы составляет 25 м. Однако специалисты рекомендуют увеличить его в 2 раза, чтобы максимально обезопасить источник воды в скважине от засорения.
В случае необходимости всегда можно воспользоваться услугами специалистов. Профессиональная бригада не только проведет квалифицированную установку водозаборной конструкции, но и определит наиболее подходящее место для нее. Цена колодца под ключ зависит от компании, услугами которой вы хотите воспользоваться. На сегодняшний день стоимость установки 1 кольца в среднем составляет 4000 руб. В стоимость также может входить организация донного фильтра (около 2000 руб.) и монтаж надземного домика (6-6,5 тыс. руб.).
Рекомендуемая дистанция от фундамента жилой или любой другой постройки до скважины – 8 м. Несоблюдение данного правила может привести к серьезным последствиям. Вода, расположенная под землей, способна размыть пласт почвы под фундаментом, что приведет к его ослаблению.
Колодец рекомендуется размещать подальше от свалки и выгребной ямы
Специалисты советуют обустраивать колодец в наиболее возвышенной точке (по направлению потока вод в почве) на загородном участке. Однако данное правило не является решающим. Это связано с тем, что независимо от того, какое место вы выбрали для обустройства скважины в любом случае вы достигнете подземного источника
Важно запомнить: для того чтобы купить Ж/Б кольца для колодца, необходимо точно рассчитать их количество и габариты. Глубина залегания конструкции может быть разной
Какие меры безопасности обязательны при выкапывании колодца
Некоторые колодцы достигают в глубину 20 м, поэтому земляные работы считаются опасными.
Снизить риск несчастного случая позволит соблюдение следующих мер предосторожности:
- Не рекомендуется рыть шурф в одиночку, потребуется помощь напарника: один человек работает под землей, второй страхует на поверхности.
- От возможных ударов осколками породы голову необходимо защитить каской.
- Надлежит тщательно проверять целостность канатов, применяемых при подъеме ведер с грунтом. Аналогичные требования предъявляются и к емкостям для выемки грунта.
- Скопившиеся на дне газы способны вызвать головокружение, привести к потере сознания. Используя страховочный пояс, напарник должен незамедлительно доставить человека на поверхность и оказать первую помощь.
- Холод и повышенная влажность негативно влияют на здоровье, не рекомендуется долгое время проводить под землей, следует периодически покидать шахту.
Меры безопасности обязательны при выкапывании колодца.
Выбор места для колодца
Перед тем, как своими руками выкопать колодец, требуется правильно определить, на какой глубине залегает горизонт с питьевой водой. После чего следует рассчитать и приобрести нужное количество бетонных колец и оборудование, необходимое для строительства гидротехнического объекта и водораспределительной конструкции. Большое значение имеет место и время для копки.
Их выбор зависит от ряда факторов, среди которых:
- Результаты геологоразведочных работ. Имеется немало способов, как можно отыскать воду на определенной территории, но самым надежным считается проведение геологических исследований в конкретной местности.
- Сведения о близко расположенных источниках. Желательно расспросить владельцев соседних участков, на какую глубину они выкопали колодцы и какого качества в них вода.
- Пригодность водного источника для питья. Как уже говорилось, пробу воды необходимо сдавать в ближайшую санэпидемстанцию для проведения химической и микробиологической экспертиз. Ее сотрудники проанализируют наличие химических веществ и болезнетворных микроорганизмов в жидкости и их концентрацию.
- Тип грунта. От этого зависит, насколько сложной будет копка колодца своими руками и необходимость применения специального оборудования и других технических средств. В результате их использование отражается на общей стоимости обустроенной гидротехнической конструкции. Тяжелее всего построить колодец на каменистом грунте.
- Особенности рельефа местности. Наибольшие затруднения возникают в случае необходимости устройства колодца на холмистом склоне. Проще всего его будет обустраивать на ровном участке.
- Расстояние до разных источников загрязнения. Колодцы нельзя выкапывать близко к компостным кучам, выгребным ямам, септикам, хозяйственным постройкам для содержания домашних животных. Гидротехнические сооружения нужно располагать от них на значительном удалении. Колодцы лучше не размещать в низинных местах, куда стекают атмосферные осадки и жидкость с примесью сельхоз удобрений.
- Расстояние до жилого строения. Для владельцев дома удобнее всего, когда источник воды к нему находится близко.
Место для колодца не должно создавать помехи проезду и не перекрывать свободный доступ к подсобным помещениям и хозпостройкам. При обустройстве объектов водоснабжения и канализации нужно ориентироваться на положения СНиПа 2.04.03-85, чтобы не допустить загрязнения источников воды для питья и подмывания оснований строений. Так, расстояние от колодца до уличного туалета не должно быть менее 8 метров.
Безопасность при работах
Сооружение колодца ручным способом считается тяжелым и трудоемким трудом, требующим соблюдения техники безопасности. Сохранить жизнь и здоровье рабочих поможет выполнение следующих правил:
- Все виды работ, производимых в шахте колодца, выполнять в защитной каске. Это предохранит голову от возможного падения земли, камней, строительного оборудования.
- Использовать только добротное и качественное оборудование — лебедки, блоки, ведра с надежными ручками, крепкие канаты и веревки, карабины с надежной фиксацией. Постоянно следить за его состоянием.
- При подъеме ведер с грунтом нельзя стоять под грузом. Следует придерживаться противоположной стороны шахты.
- Нельзя длительное время находиться в шахте из-за вредных условий — холода, сырости, возможности попадания метана, действующих губительно на здоровье рабочего. При выполнении работ необходимо соблюдать сменный режим.
Только соблюдая правильную технологию производства работ и технику безопасности, можно быстро и качественно самостоятельно вырыть неглубокий колодец.
Как построить деревянный колодец
При постройке срубов таких конструкций используются разные породы древесины: береза, липа, ольха, дуб. Но, если первые три породы имеют низкую прочность, то дуб сохраняется дольше, но его дубильные вещества портят вкус воды.
По мнению специалистов, нижние венцы сруба нужно делать из сухой выдержанной древесины из березы, ивы, ольхи, а верх, более прочный, из дуба.
Деревянные конструкции могут выполняться различной формой, некоторые из них показаны на фото:
Виды деревянных колодцев
Тип «а» выполнен в форме режущего ножа, чтобы сделать вид «б» нужно под сруб укладывать поддерживающие бревна, «в» представляет собой сооружение в форме колокола или шатра.
Порядок возведения колодца заключается в следующем:
Инструкция указывает, что сруб строим так, чтобы плотно друг к другу примыкали венцы, а обращенная вовнутрь сторона бревна стесывалась на плоскость.
- Скрепление отдельных венцов между собой выполняем жердями, брусьями, досками большой толщины или нужной длины гвоздями с каждой стороны посредине сруба, но лучше ближе к углам.
- Для глубоких сруб наращиваем сверху.
- Опускание груза облегчается изготовлением из более толстых брусков или бревен уширение таким образом, чтобы оно приходилось на наружную часть.
- Нижняя сторона сруба выполняется специальной формы и имеет режущий нож из угловой, полосовой или листовой стали, что облегчает срезание грунта.
- Стенки сруба должны опускаться без перекосов. Это проверяется веском.
- Сруб устраивается на ящик, устанавливаемый на дно. Ящик часто делается без дна, с горизонтальным расположением досок.
- При необходимости нарастить стенки сверху, под срубом и под основной рамой на дне шахты подрывается грунт, затем опускаются стенки, а верх наращивается.
- Нарастить стенки можно снизу. Для этого:
- роются с противоположных сторон продолговатые ямы;
- в них закладываются куски бревен – «залоги», на 700 мм длиннее бревен сруба, сначала его укладывают с одной стороны, потом с другой и под остальные, так сруб может удержаться в одном положении;
- залоги поочередно вынимаются;
- подводятся четыре венца;
- вновь закладываются залоги;
- с внутренней стороны сруба концы залогов подклиниваются камнями или деревянными клиньями. При этом они должны поджиматься к уже уложенным венцам.
После устройства ствола строится домик для колодца, который может иметь самые разные виды и размеры.

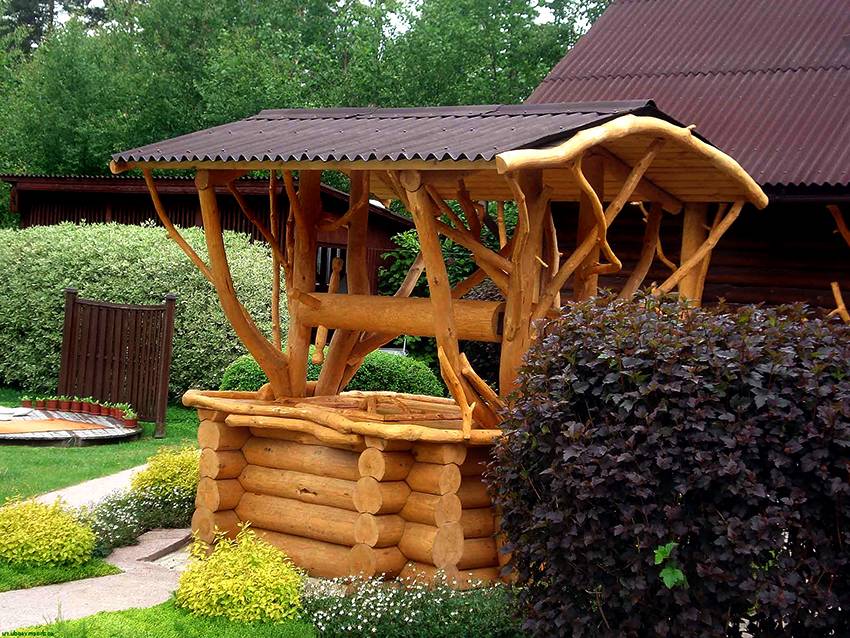

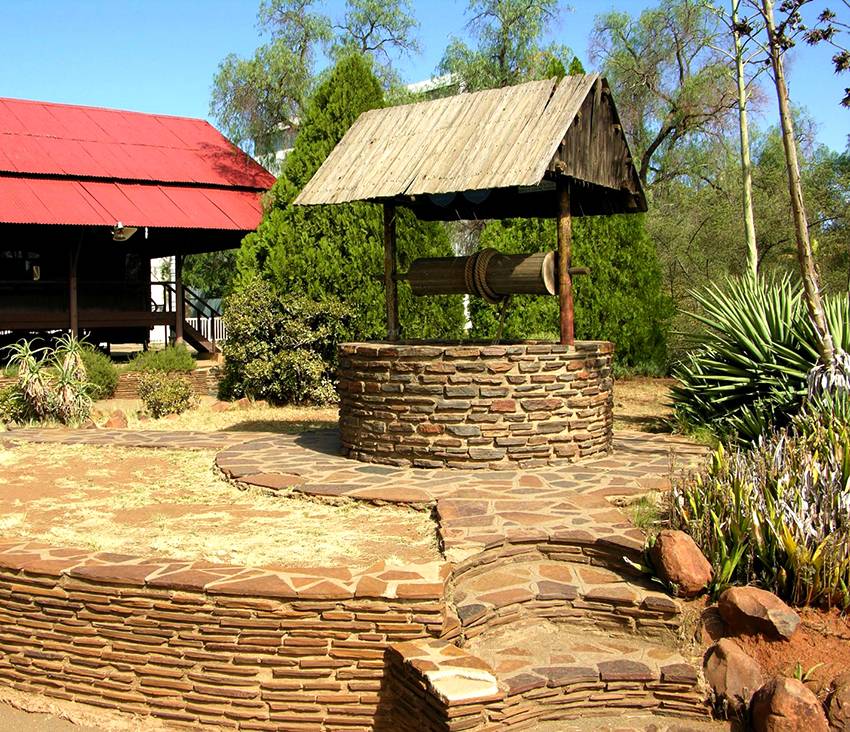

Примеры оформления верхнего строения колодца
Как провести ремонт колодца
Ремонт колодцев на даче подразумевает некоторые мероприятия связанные с заменой элементов или их укреплением, заделкой швов, углубление дна. Обнаружить дефекты можно при чистке колодца.
Если требуется ремонт колодца на даче из дерева и это связано с загниванием нескольких бревен, то:
Верхний сегмент, который не нужно ремонтировать, поднимается при помощи козел, а после завершения работ опускается на место.
Поднятие верхнего сегмента колодца из дерева
- Если гнилые бревна находятся под водой, для установки новых элементов воду надо выкачать.
- Прогнившие бревна можно заменить новыми или выполнить армированное бетонирование. Оно заключается в следующем: из арматуры устанавливается сетка, монтируется опалубка и заливается бетонным раствором.
Ввод в строй
Если вы думаете, что выкопали колодец, и на этом все закончилось, вовсе нет. Вам еще предстоит серия ежедневных упражнений. Вот их можно делать своими руками, без привлечения помощи. Сначала надо сделать гидроизоляцию стенок снаружи, потом — чистить и мыть стенки изнути и откачивать воду — чистить колодец.
После того как колодец выкопан, пару дней кольца оседают, занимают свои места. В это время внутри ничего делать не надо, но можно заняться наружной гидроизоляцией.
Гидроизоляция
Если колодец делали по второму способу — сначала копали шахту, потом ставили кольца — этот этап немного проще. Вам нужно будет слегка расширить зазор чтобы сделать гидроизоляцию. Если кольца ставили сразу, придется откапывать вокруг приличную канаву. Как минимум — до середины второго кольца. Когда грунт убрали, приступаем к гидроизоляции.
Лучше всего использовать обмазочную. Можно — битумную мастику, можно — другие составы. В принципе, можно наплавить или наклеить рулонную гидроизоляцию, в самом крайнем случае — обернуть пленкой. Пленкой дешевле всего, но служить она будет не более двух лет, и то при условии покупки дорогой и армированной.
Гидроизоляция, поверх которой уложен утеплитель (пенопластовая оболочка)
Раз уж вы все равно, откопали колодец, утеплите его. Пусть пока вы на даче зимой не появляетесь, но может, потом будете приезжать и холода. Так что позаботьтесь о наличии воды заблаговременно.
Чистка стенок и внутренняя герметизация швов
Через пару дней после того как колодец выкопали и «стакан сел», спускаетесь внутрь с веником, обметаете стенки. Потом стенки моете: обливаете, метете уже чистым веником. Снова обливаете, потом — веником. Воду откачали, слили подальше. На следующий день процедуру повторили. Так — дней пять-семь-десять. Пока внутренность и вода не станут чистыми.
Еще один момент. Не все бригады сразу промазывают стыки колец. Тогда после первой очистки вам необходимо стыки промазать раствором (цемент:песок в пропорции 1:3). Для улучшения эффекта можно добавить ПВА или жидким стеклом (вместо какой-то части воды, или развести ПВА водой). Также желательно подстраховаться от горизонтальных сдвигов колец. Особенно если они без замков. Для этого соседние кольца скрепляют металлическими пластинами, которые крепят на анкера. Эта мера строго необходима на нестабильных сыпучих или сильно пучинистых грунтах.
Соединение колец металлическими (лучше из нержавейки) пластинами
После того, как стены вымыты, вода несколько раз прокачана, можно водой пользоваться. Но чтобы внутрь ничего не нападало, необходимо его закрывать. О том, как сделать домик для колодца, читайте тут.
О некоторых особенностях копки колодцев и его чистки смотрите в видео.
Лозоходство -способ определения колодца
В древности место для колодца определяли с помощью лозы. Сейчас лозоходство по-научному называют биолокацией. Кому-то этот способ кажется отзвуком мудрости древних времён, а кому-то – глупыми бабушкиными сказками. Наверное, не будь толку от лозоходства, эта методика не дожила бы до наших дней. Но дачникам – не рекомендуем.
Во-первых, чтоб найти воду с помощью металлической рамки или срезанной ветки, необходимы долгие годы практики.
Биолокация – не тот навык, который можно освоить за выходные с помощью описания из умной книжки или видео из Интернета.
Во-вторых, искать же лозоходца по объявлению – рисковать своими деньгами. Мало ли, какой жулик к вам приедет.
Подвох ещё и в том, что даже у хорошего специалиста лоза может указать не на подземные, а на дождевые воды (верховодку). Их запас скуден, а качество – низкое. Вы можете попробовать себя в качестве лозоходца – из любопытства, для забавы или для общего развития. Но для серьёзных поисков воды нужны методики понадёжней.
Возведение конструкции
Удобнее всего выполнять работы в конце лета. Кольца можно опускать в уже вырытую яму или постепенно в процессе рытья. Способ копки зависит от типа грунта и характеристик местности. Для устойчивых пород делают котлован открытым способом.
Этапы возведения конструкции открытым способом:
- Копка углубления до появления водоносного слоя. При этом диаметр углубления должен быть больше колец на 20-30 см.
- Заглубление колец в шахту. При этом используют лебедку.
- Расстояние между кольцами и котлованом засыпается песком, также могут использовать щебень. Швы требуют герметизации.
Работы по обустройству колодца лучше всего проводить в конце лета На хрупких рельефах используют закрытый метод строительства. Сначала следует снять 2 м верхнего слоя. Затем опускают первое кольцо. Дальше работы выполняются внутри него.
При углублении на первое кольцо постепенно накладывают остальные. Это увеличивает давление на грунт, и элементы опускаются ниже. Когда добираются до водоносного слоя, происходит монтаж последнего кольца. Темпы строительства достаточно быстрые, если использовать кольца из бетона.
Когда водоносный слой достигнут, то копку продолжают до увеличения интенсивности пребывания воды. Количество жил при этом должно быть не меньше 3. Когда миссия выполнена, то работы прекращаются и возобновляются на следующий день.
Дальше жидкость из колодца откачивают, а на дно устанавливают фильтр. Для этого используют щебень, большие камни, геотекстильные прокладки
При этом важно не забивать жилы. Высота такой подушки соблюдается в пределах 30-40 см
После этих работ выжидают заполнения шахты водой. Когда уровень поднимается на 150 см, то можно оборудовать подводку труб.
Гидроизоляция снаружи
Для того чтобы осадки не проникали в колодезную воду и не портили её, необходимо сделать внешнюю изоляцию колодца. В качестве герметика будем использовать плотную глину.
Вокруг последнего (верхнего) бетонного кольца колодца выкапываем траншею шириной 50-70 и глубиной около 1-2 м. Это пространство заполняем глиной так, чтобы она образовывала уклон от стенок кольца (в верхней точке) вниз и в стороны. Хорошо трамбуем глину и формируем своеобразный домик.
Из готового колодца следует несколько раз полностью откачать воду. После этого жидкость уже можно нести на анализ в лабораторию. Пить её можно только после заключения экспертов. На этом монтаж колодца можно считать оконченным.
Тип и строение
Если с местом вы определились, остается выбрать какой именно вы будете делать свою шахту. Копать можно только шахтный колодец, а абиссинский — бурить. Техника тут совсем другая, так что дальше речь пойдет именно о шахтном колодце.
Тип колодезной шахты
Самый сегодня распространенный — колодец из бетонных колец. Распространенный — потому что так проще всего. Но у него есть серьезные недостатки: стыки совсем не герметичны и через них в воду попадает дождевая, талая вода, а вместе с ней и то, что в ней растворено, и то, что утонуло.
Недостаток колодца из колец и бревен
Стыки колец, конечно, стараются загерметизировать, но те методы, которые будут эффективны не применишь: вода-то должна быть пригодной хотя бы для полива. А просто замазать соединения раствором — очень ненадолго и неэффективно. Щели постоянно увеличиваются, а потом через них не только дождевая или талая вода попадает, но и животные, насекомые, черви и т.д.
Есть кольца с замком. Между ними, говорят, можно проложить резиновые прокладки, которые будут обеспечивать герметичность. Кольца с замками есть, но стоят дороже. А вот прокладки практически не встречаются, как и колодцы с ними.
Той же «болезнью» страдает и шахта из бревен, только щелей еще больше. Да, так делали наши деды. Но у них, во-первых другого способа не было, во-вторых, не использовали на полях столько химии.
С этой точки зрения лучше шахта из монолитного бетона. Ее отливают прямо на месте, ставя съемную опалубку. Вылили кольцо, закопали, снова поставили опалубку, воткнули арматуру, залили еще одно. Дождались, пока бетон «схватиться», снова сняли опалубку, копаем.
Съемная опалубка для монолитного бетонного колодца
Процесс идет очень медленно. Это — главный недостаток. В остальном только плюсы. Во-первых, получается совсем дешево. Затраты только на два листа оцинковки, да потом на цемент, песок, воду (пропорции 1:3:0,6). Это намного дешевле колец. Во-вторых, герметично. Никаких швов. Заливка идет примерно раз в сутки и из-за неровного верхнего края получается практически монолит. Просто перед заливкой следующего кольца соскребите с поверхности поднявшееся и почти схватившееся цементное молочко (серая плотная пленка).
Как определить водоносный горизонт
По технологии грунт вынимают внутри кольца и под ним. В результате под своей тяжестью, он оседает. Вот тот грунт, который вы вынимаете и будет служить ориентиром.
Как правило, вода залегает между двух водоупорных слоев. Чаще всего — это глина или известняк. Водоносный слой — обычно песок. Он может быть мелким, как морской, или крупным с вкраплениями мелкой гальки. Часто таких слоев несколько. Как пошел песок, значит скоро появится вода. Как появилась она на дне, надо копать еще какое-то время, вынимая уже мокрый грунт. Если вода прибывает активно, на этом можно остановиться. Водоносный слой может быть не слишком большим, так что есть риск его пройти насквозь. Тогда придется копать до следующего. Глубже вода будет чище, но насколько глубже — неизвестно.
Далее колодец прокачивают — закидывают погружной насос и выкачивают воду. Этим чистят его, немного углубляя, а также определяют его дебит. Если скорость прибывания воды вас устраивают, можно на этом остановится. Если недостаточно — надо быстро проходить этот слой. При работающем насосе продолжают вынимать грунт, пока не пройдут этот слой. Потом копают до следующего водоноса.
Донный фильтр в колодце
Устройство донного фильтра для колодца
Если вас устраивает скорость прибывающей воды и ее качество, можно делать донный фильтр. Это три слоя камей разных фракций, которые уложены на дне. Нужны они для того, чтобы как можно меньше ила и песка попадало в воду. Чтобы донный фильтр для колодца работал, необходимо правильно выложить камни:
- В самый низ кладут крупные камни. Это должны быть довольно большие булыжники. Но чтобы не отбирать сильно высоту водяного столба используйте более плоской формы. Выкладывают как минимум в два ряда, причем не старайтесь чтобы они стояли вплотную, а с зазорами.
- Средняя фракция насыпается слоем в 10-20 см. Размеры такие, чтобы камни или галька не проваливались в зазоры между нижним слоем.
- Верхний, самый мелкий слой. Галька или камни небольшого размера слоем в 10-15 см. В них будет оседать песок.
При таком расположении фракций вода будет более чистой: сначала на крупных камнях оседают самые большие включения, затем по мере продвижения вверх, все более мелкие.
