Варианты проектов
Запланировав постройку на своем участке каркасной бани, необходимо заранее разработать ее проект. Обычно это делают самостоятельно, используя в качестве шаблона понравившийся готовый чертеж из интернета. Но иногда прибегают к услугам специалистов. Тогда нанятая команда все сделает сама, разработав эксклюзивный проект и написав пошаговый вариант его возведения.
Тем, кто решил все делать самостоятельно, рекомендуем учесть некоторые нюансы:
Нужно правильно сориентировать постройку
Важно максимально удобно организовать подвод к ней коммуникаций.
Выясните тип почвы на участке. Именно от этого показателя зависит вариант требуемого основания
Если предполагается постройка с бассейном, нельзя, чтобы сооружение подмывали подземные воды.
Рассчитайте размер и планировку конструкции. При возведении двухэтажной бани каркас будет сильнее нагружен. Заранее определите, где будет установлена печь, какова высота дымохода, где он будет проходить.
На чертеже непременно укажите маршруты прохождения стоковых вод, электропроводки, вентиляционных каналов.
Определите форму крыши и выберите материал ее покрытия. Потом рассчитайте стропильную систему.
Чем более подробно вами будет продумана схема предстоящей постройки конструкции, тем будет проще выполнять работы. Рекомендуем составить для коммуникаций отдельный чертеж. (Читайте статью на тему «Расстояние от бани до соседних строений: нормы и требования к строительству бани»)
При большой территории под застройку будет неплохо выглядеть деревянный банный комплекс, оснащенный террасой, столовой, комнатой отдыха и спальней. Там можно будет прекрасно проводить время круглый год, принимая гостей. Популярен также проект с мансардой. По нему из комнаты отдыха, расположенной внизу, можно подняться по лестнице в спальню. Основное преимущество изготовления такой бани — организация дополнительного места для отдыха. Смета строительства от этого вырастает ненамного
Внимание следует уделить лишь усилению основания, поскольку оно должно держать повышенную нагрузку
Собираем каркас – материалы и установка
Для строительства каркаса стен понадобятся следующие пиломатериалы:
- брус 150х150 мм;
- брус 100х150 мм;
- доска 150х40 мм;
- стальные уголки;
- деревянные нагеля.
Все пиломатериалы обязательно обработайте антисептическими пропитками. Они защитят дерево от негативных биологических воздействий, а также сделают его более устойчивым к влаге.

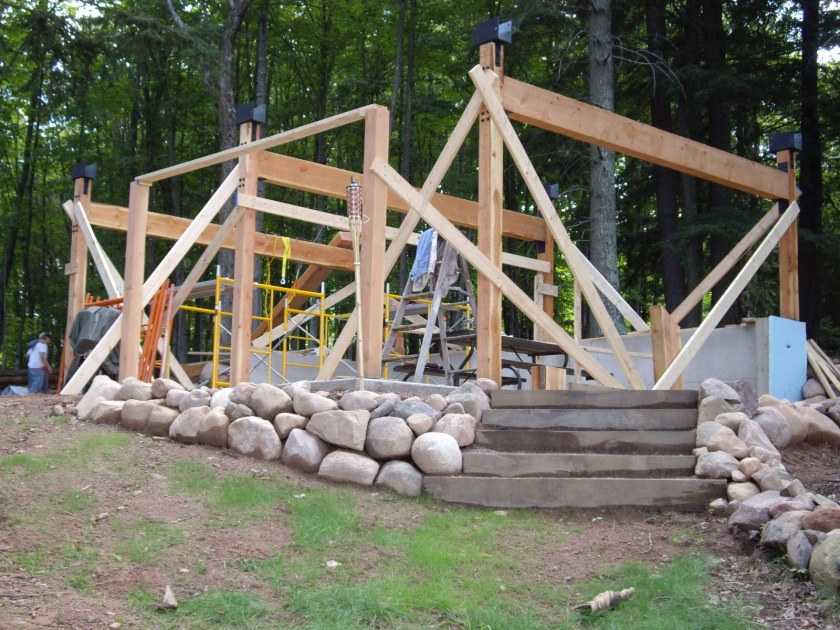

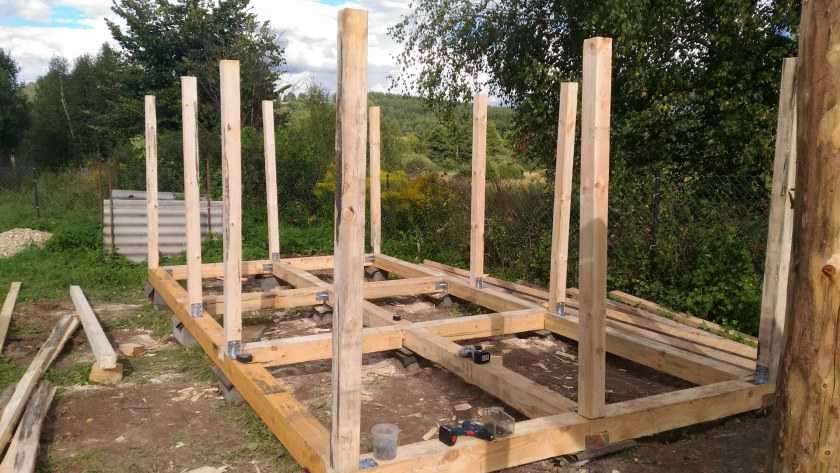

Работа начинается с установки стоек по углам строения, которые выполняются из бруса 150х150 мм. В торце каждой стойки просверлите отверстие под нагеля глубиной 80-100 мм. Такие же отверстия сделайте в ростверке по углам строения. Затем забейте в ростверк сами нагеля и насадите на них стойки. Дополнительно укрепите стойки стальными уголками и саморезами.

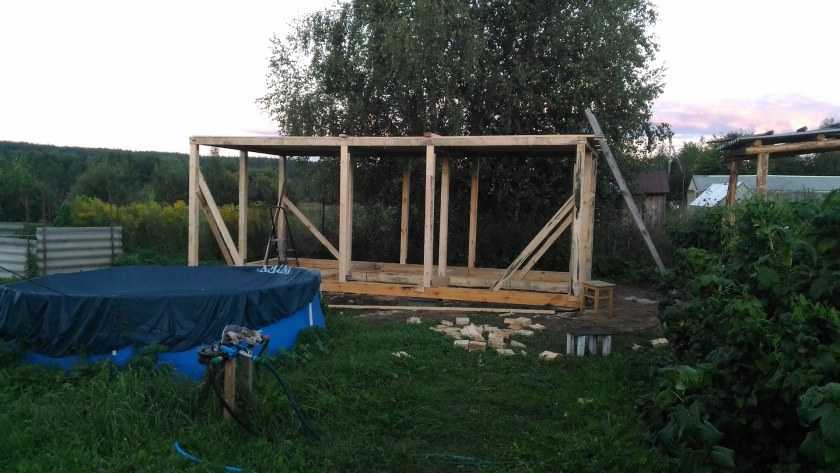

Затем стойки необходимо укрепить раскосами, как показано на схеме выше. Для изготовления раскосов используйте доски 150х40 мм. Торцы раскосов обрежьте под углом, которым они будут примыкать к обвязке и стойкам. Для фиксации досок воспользуйтесь саморезами и уголками.
Собираем каркас

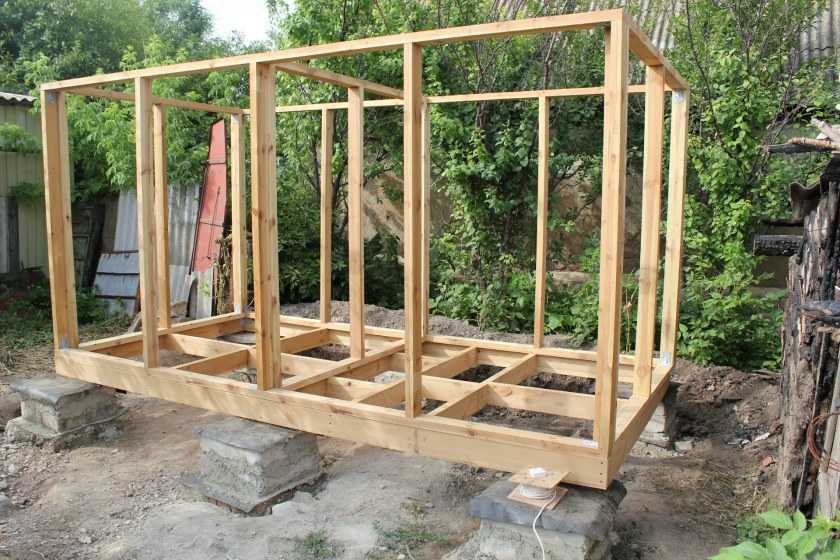

Далее установите промежуточные стойки стен с шагом 600 мм, выполненные из доски 150х40 мм. Для крепления стоек используйте стальные уголки, которые должны располагаться с двух сторон раскоса. Кроме того, соедините промежуточные стойки друг с другом, а также с угловыми стойками при помощи перемычек, выполненных из таких же досок. Перемычки располагайте в шахматном порядке, т.е. на разном уровне.
Сверху свяжите все стойки обвязкой, которая выполняется из бруса 100х150 мм, она же будет служить мауэрлатом для кровли. Затем установите горизонтальные планки над и под проемами. Для планок используйте такую же доску, как и для стоек.
Затем по такому же принципу установите стойки межкомнатных перегородок – сверху и снизу соедините их обвязкой, а также укрепите раскосами и перемычками. На этом возведение каркаса завершено.
Теперь нужно уложить балки перекрытия, в качестве которых можно использовать брус 100х150 мм. Проставьте их кромкой на обвязку и закрепите уголками. Шаг балок должен соответствовать шагу стропил – это обычно 900–1000 мм.

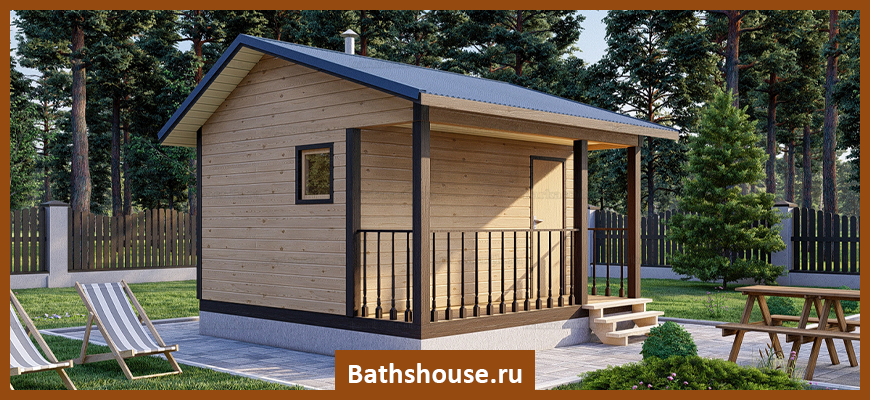

Миниатюрные каркасные баньки — оптимальный выбор
Мини-баня на загородном участке — прекрасный вариант для экономии площади. Правда, одновременно попариться в помещении 3х3 или 3х4 получится лишь у пары человек. Тем не менее, это самый быстрый и недорогой вариант постройки. За основу проще всего взять готовый проект каркасной бани. Можно объединить раздевалку, душевую и парилку в одном помещении. Или предусмотреть более удобный проект с отдельной парилкой, помывочной и комнатой отдыха.
Малогабаритные каркасные бани 4х3 или 4х4 — лучший выбор:
- для экономии на стройматериалах (брус 6 метров режут пополам, получается безотходная стройка);
- скоростного возведения конструкции (всего пару недель затрачивают на строительство при условии готового проекта);
- крепости готового сооружения (при закупке качественной пропитанной древесины каркасная баня простоит очень долго).
Баня до 20 кв. м — рациональное использование площади
Если есть возможность построить каркасную баню 6х6, ее обязательно нужно использовать. Стандартные чертежи включают парную, душевую, комнату отдыха, небольшой коридорчик и санузел. Если разработать проект с мансардой, получите дополнительную жилплощадь на втором этаже. Ее можно использовать под гостевую, бильярдную или спальню.
Полезное: План каркасного дома
Техдокументация для проектов каркасных бань площадью 20 кв. м предполагает организацию опорно-столбчатого фундамента с блоками из бетона, основание должно быть надежно гидроизолировано. На пол укладывают черновой настил (22-миллиметровая обрезная доска), затем чистовое покрытие в виде 30-миллиметровой шпунтованной доски. Антисептическую обработку и утепление 10-сантиметровой минватой нужно обеспечить в обязательном порядке.
Стены, перегородки и перекрытия делают из бруса 150х100 мм, используется также доска 100х50 мм и 100х40 мм. Вагонка после камерной обработки идеально подходит для обшивки потолка и перегородок. Десятисантиметровые плиты минеральной ваты и пароизоляция в два слоя укладываются под обшивку.
Для обустройства стропильной системы предназначена доска 100х50 мм, для обрешетки — 22 мм. Для кровельных работ лучше взять ондулин с волновым профилем Выбор оконной системы — деревянной или металлопластиковой — остается за владельцем. Для парной надо приобрести дровяную печь с баком для воды, продумать кирпичную кладку там, где будет располагаться топка.

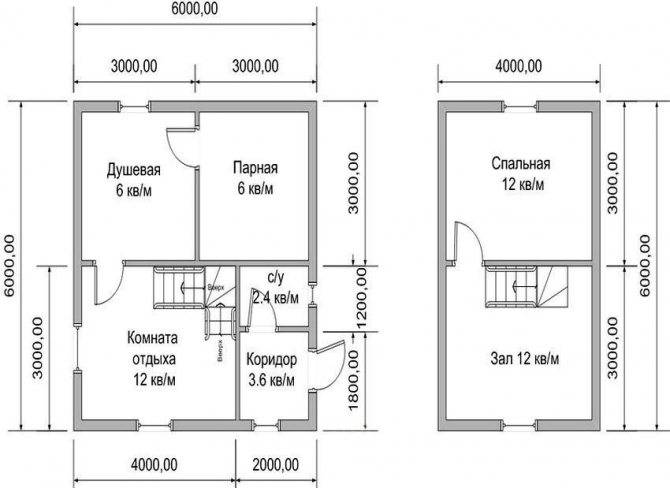

Вот такие чертежи и планы можно использовать для возведения каркасной бани своими руками.
Индивидуальные проекты позволяют реализовать практически любые пожелания будущего владельца. Есть возможность присоединить к бане веранду или террасу. И даже в чертежи готовой документации можно вносить небольшие корректировки. Компании по разработке проектов предлагают следующий ряд услуг:
- объект под ключ — проект каркасной бани с заводской сборкой стен и перегородок, полной отделкой внутренних стен и фасадов;
- черновая отделка — облицовка или фасада, или внутренних стен;
- без облицовки — базовая сборка из щитов.
Собираем каркас – материалы и установка
Для строительства каркаса стен понадобятся следующие пиломатериалы:
- брус 150х150 мм;
- брус 100х150 мм;
- доска 150х40 мм;
- стальные уголки;
- деревянные нагеля.
Все пиломатериалы обязательно обработайте антисептическими пропитками. Они защитят дерево от негативных биологических воздействий, а также сделают его более устойчивым к влаге.
Работа начинается с установки стоек по углам строения, которые выполняются из бруса 150х150 мм. В торце каждой стойки просверлите отверстие под нагеля глубиной 80-100 мм. Такие же отверстия сделайте в ростверке по углам строения. Затем забейте в ростверк сами нагеля и насадите на них стойки. Дополнительно укрепите стойки стальными уголками и саморезами.
Затем стойки необходимо укрепить раскосами, как показано на схеме выше. Для изготовления раскосов используйте доски 150х40 мм. Торцы раскосов обрежьте под углом, которым они будут примыкать к обвязке и стойкам. Для фиксации досок воспользуйтесь саморезами и уголками.
Собираем каркас
Далее установите промежуточные стойки стен с шагом 600 мм, выполненные из доски 150х40 мм. Для крепления стоек используйте стальные уголки, которые должны располагаться с двух сторон раскоса. Кроме того, соедините промежуточные стойки друг с другом, а также с угловыми стойками при помощи перемычек, выполненных из таких же досок. Перемычки располагайте в шахматном порядке, т.е. на разном уровне.
Сверху свяжите все стойки обвязкой, которая выполняется из бруса 100х150 мм, она же будет служить мауэрлатом для кровли. Затем установите горизонтальные планки над и под проемами. Для планок используйте такую же доску, как и для стоек.
Затем по такому же принципу установите стойки межкомнатных перегородок – сверху и снизу соедините их обвязкой, а также укрепите раскосами и перемычками. На этом возведение каркаса завершено.
Теперь нужно уложить балки перекрытия, в качестве которых можно использовать брус 100х150 мм. Проставьте их кромкой на обвязку и закрепите уголками. Шаг балок должен соответствовать шагу стропил – это обычно 900–1000 мм.
Варианты проектирования бани
В начале строительных работ разрабатывается проект будущего сооружения. Сделать это можно самостоятельно, взяв за шаблон один из готовых чертежей в интернете. Есть хорошая альтернатива, которая сэкономит время, – заказать проект у специалистов. Эта же команда займется и пошаговым возведением под ключ.
В продаже есть готовые модульные баньки, которые просто собираются по принципу конструктора и не нуждаются в наружной или внутренней отделке.
Самые популярные размеры:
- 3×4 м;
- 3×6 м;
- 5×5 м;
- 6×6 м;
- 6×8 м.
Если же решили делать эскизы самостоятельно, то нужно учесть такие моменты:
Правильное расположение постройки
Здесь важно организовать удобный подвод коммуникаций.
Тип грунта на участке. От этого зависит тип фундамента
В частности, для бани с бассейном важно, чтобы подземные воды не подмывали сооружение.
Планировка конструкции, размеры. Если будет строиться двухэтажная баня, то и нагрузка на каркас получится больше. Важно заранее рассчитать, где установить печь, определить высоту дымоходной трубы, в каком месте крыши она будет идти.
На схеме необходимо указать, где проходят: вентиляция, электрическая проводка, канализация.
Форма крыши, материал для ее настила. Проводится расчет мощности перекрытия.
Для коммуникаций желательно составить отдельный чертеж.
На усадьбе большой площадью хорошо будет смотреться целый банный комплекс с террасой, комнатой отдыха, столовой, спальней. В такой постройке отлично проводить время с гостями круглый год.
Популярны проекты с мансардой. Согласно стандартному плану комната отдыха на первом этаже занимает до 20 кв. м. От нее идет лестница наверх, где расположена спальня.
По стоимости от одноэтажной бани отличается не существенно
Внимание уделяется усилению фундамента, поскольку нагрузка на него приходится больше
Рекомендуем ознакомиться:
- Поэтапное возведение бани с террасой
- Каркасная баня с беседкой
В большинстве каркасных конструкций для пола берут обрезную доску (черновой настил), шпунтованную (чистовое покрытие). Все деревянные элементы тщательно проходят антисептиками.
На перегородки, стены, потолок удобно использовать вагонку. Для теплоизоляции лучше брать минеральную вату, сверху настелить 2 слоя пароизоляции.
В парной отлично разместится дровяная печь с баком для воды. Можно выложить ее вручную из кирпича или купить заводскую металлическую.
Тематический материал:
- Кирпичная печь для бани
- Металлическая печь для бани
На дачах часто ставят маленькие бани 3*4 м. Делать их проще квадратной или прямоугольной формы. Необычно выглядят баньки в виде бочки, треугольные. В парилке смогут разместиться 2–3 человека. Внутри постройки есть только основные помещения:
- парная;
- душевая;
- предбанник (раздевалка).
Допускается наличие маленькой веранды. Обогревается баня печью на дровах или котлом.
Основные плюсы мини-бани – скорость строительства, небольшие траты.
Размеры бани
Перед тем как начнете планировать баню, для начало определитесь с размерами, по сколько зависят от размера участка. Давайте рассмотрим самые популярные популярные варианты бань, разных размеров.
Баня 2х2
Самая маленькая баня, где очень мало пространства, расположить вы сможете только самое необходимое, всего две комнаты: предбанник и парилка. В данной бане рекомендуется размещать печь так чтобы одной половиной она была в парилке, другой в предбаннике. Мойка в этой бане разместиться в парилке.
Баня 3х3
В такой бане, несмотря на маленькие размеры можно уже увлечься планировкой. Если хотите больше свободного места, то расположите моечную в парилке, остальную площадь под комнату отдыха и предбанник. Если хотите с комфортом парится, а потом и с комфортом помыться выделите по 1,5 метра на помещение, можно как в длину, так и в ширину.
Баня 3х4
Размеры в данной бане больше, чем ранее описанной. В данном сооружении можно без проблем обустроить моечную и парилку. Разместить печь рекомендуется таким образом чтоб топочная печи находилась в предбаннике. Таким образом будет без проблем поддерживать температуру в парной.

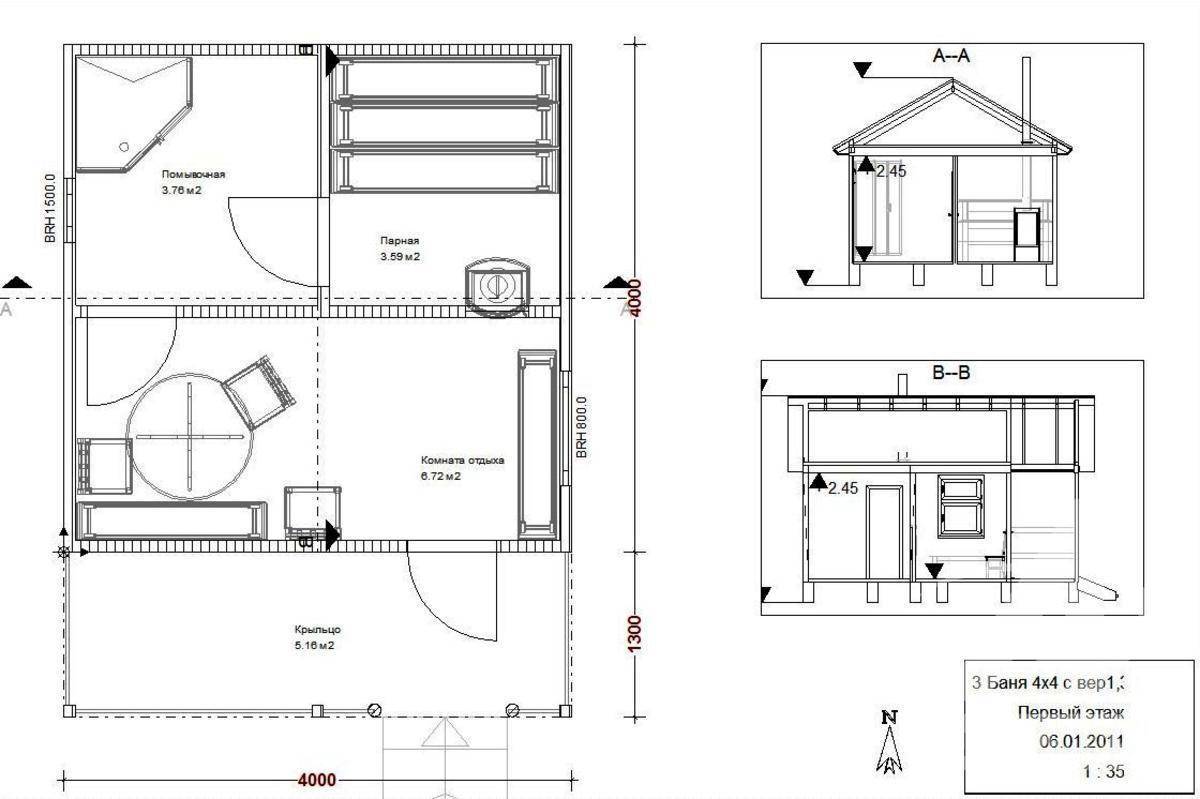

Баня 4х4
В данном сооружении уже комнаты моечной и парилки уже имеют большую площадь, и, естественно, увеличивается их функционал. Расположить комнаты парилки и моечной уже можно разделить.
Баня 5х4
В такой постройки комнаты уже без труда обустраивают моечную и парилку в раздельных комнатах. И в таких легких условиях можно комфортно обустроить комнату отдыха. Часто объединяют помещения предбанник и раздевалкой.
Баня 5х5
В таком просторном пространстве можно без труда разделить на такие зоны как:
- Комната отдыха.
- Предбанник.
- Парилка.
- Моечная.
Кроме того, на 2 этаже можно сделать мансарду, в которой вы можете без труда обустроить спальню и детскую.
Баня 5х8
В данной бани великолепно обустраивается нижний этаж, но и уместно будет соорудить мансарду на втором, ее тоже разделяют на несколько комнат отдыха – бильярдная и спальня.
Баня 6х6
Размеры данной бани считаются отличными по габаритам. Данное помещение поможет обеспечить комфортом во всех комнатах. Получается возможным установить все необходимое оборудование и мебель без всяких проблем и экономии места. Данной баней могут пользоваться 7-11 людей. На каждого человека приходится 1,15 квадратных метров примерно. В данном сооружение парилка делается больше, чем помывочная, а канализацию делаете рядом со сливной ямой.
Как самому построить баню на даче.
Иногда так хочется покинуть суету и шум города, и уехать на дачу. Тишина, прогулки, занятие любимыми делами — что может быть лучше! Если на даче обеспечен комфорт, хочется приезжать ещё и ещё. Одним из комфортных условий проживания на даче является баня.
Строительство можно, конечно, поручить профессиональным строителям. Однако, построить и благоустроить баню на дачном участке вполне по силам самостоятельно. Это избавляет от дополнительных трат и позволяет произвести отделку и благоустройство в полном соответствии со своими желаниями и предпочтениями. Поэтому эта задача непростая, но вполне по силам начинающему строителю. Построенная собственноручно баня будет радовать владельцев ещё больше. Итак, как же самому построить баню?
Во-первых, как и при любом строительстве, сначала необходимо определиться с проектом и с материалами, из которых баня будет строиться. Выбор основного материала для строительства зависит от географического положения и условий эксплуатации, а также от собственных возможностей.
Бани бывают из кирпича, газобетона и других каменных материалов, некоторые отдают предпочтения каркасным баням, однако, многие начинающие строители предпочитают строить баню из дерева. Этот лёгкий и долговечный материал не требует обустройства серьёзного и дорогого фундамента, однако обладает прекрасными характеристиками. В случае надлежащего ухода, эксплуатация бани не будет доставлять особых хлопот.
И конечно, предпочтение стоит отдать брусу — баня из этого материала сохранит все преимущества деревянной конструкции и избавит от проблем и дополнительных затрат, которые могут возникнуть при строительстве стен из бревен. Возведение стен из бруса похоже на работу с конструктором — он может иметь разные геометрические размеры и сечение (прямоугольник, квадрат, полукруглый), а также, в случае профилированного бруса, присутствуют пазы для крепления. Строить из бруса легко и удобно — что может быть лучше для начинающего строителя!
Пошаговая инструкция
Каркасная баня своими руками пошаговая инструкция – самый распространенный запрос поиска в интернете. Разберемся во всех действиях, необходимых на пути к бане своей мечты.
Определяем планировку будущей бани для этого нужно ознакомиться с проектами каркасной бани своими руками. В этом вопросе может быть миллион разнообразных решений.
Лучше всего подумать о функциональности будущей постройки. Если средства и площадь, отведенная под будущую баню позволяют, советуем рассмотреть варианты усложненной планировки. Здесь рассуждаем о веранде, месте для барбекю, гостевой комнате или полноценном дополнительном спальном месте. Все зависит от потребностей хозяев и их желанию.
Определившись с размерами и пожеланиями, находим чертеж похожей бани в интернете и проверяем чтобы чертеж соответствовал желаемым размерам будущего строения. Делаем фундамент.
Подготовка к постройке: чертежи проекта
Создание чертежа требует определённых навыков. Если их нет, то лучше доверить выполнение данной работы специалисту или использовать готовый чертёж.
Перед составлением схемы важно определиться со следующими моментами:
Местоположение здания на участке
Важно учитывать стоки канализации и водоотвод. Довольно часто основным фактором при выборе местоположения является прокладка коммуникаций.
Грунт на площадке для строительства
Если планируется сделать в бане бассейн, то подземные воды не должны находиться поблизости с поверхностью территории. От типа почвы также будет зависеть вид возводимого фундамента.
План банной постройки и количество этажей. Если планируется изготовить двухэтажное здание, важно учитывать дополнительную нагрузку на каркасную конструкцию и основание. На данном этапе следует заранее продумать размещение печи и из какого материала она будет изготовлена. Это позволит понять, где и какой дымоход монтировать, а также вентиляционные проходы в помещении.
Прокладка коммуникаций. Важно позаботиться о вентиляции, электропроводке, пароизоляции и теплоизоляции. Стоит учесть и особенности отведения воды.
Важным элементом любого здания является крыша. От неё будет зависеть срок службы конструкции. Следует учесть материал изготовления, а также её форму. Это позволит выполнить расчёт мощности перекрытий.
В чертёж нужно внести всю полученную информацию, а также дополнить проект необходимыми деталями. Чем подробнее схема, тем легче сооружать баню.
Чем подробнее проект, тем проще изготавливать каркасную баню своими руками
Отдельный план рекомендуется составить для коммуникаций. Если опыта мало, не стоит составлять сложный проект. Можно использовать готовую схему, слегка дополнив её исходя из собственных нужд.
В состав стандартной бани входит коридор, предбанник, моечная комната и парилка.
Стандартная каркасная баня состоит из предбанника, парной, душевой и комнаты для отдыха
Довольно часто предусматривается отдельное помещение для отдыха. На схеме рекомендуется отметить место монтажа печи. Если это будет парилка, то печь лучше всего размещать в ближайшем к двери углу. Печка может быть каменной или кирпичной.
Рекомендуется заранее определиться с размерами каждого из помещений и обозначить их в чертеже. Стандартные размеры парилки — 200х240 см. Оптимальная высота потолка составляет 220 см. В такой конструкции одновременно смогут находиться 2–3 человека.
На чертеже можно увидеть баню для загородной территории с балконом размерами 1,5х4 м. Общие габариты здания — 4х6 м. Проект подойдёт для организации посиделок на открытой территории летом.
Каркасная баня может быть оборудована террасой для посиделок в теплое время года
Такая баня состоит из 3-х помещений:
- парилка;
- моечная и душевая;
- помещение для отдыха.
Коридор представлен на схеме отдельно. Под раздевалку помещение не предусматривается. В моечной есть маленькое место для переодевания. Терраса соединяется с гостиной.
Оптимальная толщина стен каркасной конструкции — 100 мм или более. Древесину, которая используется в процессе изготовления бани, обязательно нужно обработать антисептическим средством. Рекомендуется использовать просушенный откалиброванный пиломатериал.
Обязательным является выполнение пароизоляции утеплительного материала по внутреннему основанию. В парилке нужно использовать фольгированную пароизоляцию. Отражающий слой способен повысить температуру внутри парной.
Обязательно устройство приточно-вытяжной вентиляции во всех помещениях. Полы в мойке следует делать с небольшим уклоном или по стяжке. Верхнее и нижнее перекрытия нужно утеплить так же, как и стенки.
Минимальный размер каркасной бани — 3х4 м.
Минимальный размер бани для комфортного пребывания нескольких человек составляет 3х4 м
Бюджетный вариант каркаса делается таким образом: стойки обшиваются с внутренней и внешней стороны досками до 25 мм, внутри каркасной конструкции укладывается базальтовый утеплитель или эковата.
Если планируется использовать эковату внутри стен, её следует тщательно уплотнить и установить горизонтальные площадки для разгрузки. Каркас нужно обшить внутри и снаружи. Для этого понадобится изготовить обрешётку. С внешней стороны утеплительный материал укрывается мембраной для защиты от ветра. В горизонтальной плоскости использование эковаты является более экономичным вариантом по сравнению с базальтовым утеплителем.
Снаружи каркасную конструкцию можно покрыть любым облицовочным материалом. Внутри здание обшивается вагонкой, гипсокартонными листами с плиткой или имитацией бруса.
Как собрать баню самостоятельно
Как это ясно из названия, основа рассматриваемого нами сооружения – каркас из дерева. Он устанавливается на обязательный фундамент и зашивается внутри и снаружи соответствующими материалами. Сам каркас специалисты рекомендуют изготавливать из заранее подготовленных и собранных рам. Каждая из них включает в себя обвязки, стойки и ригели. В зависимости от того, какую толщину они имеют, теплотехнические характеристики стен бани будут выше или ниже. Чтобы использовать между обшивками дополнительное утепление, нужно заранее толщину рамы продумать.
Рекомендуется для каждой стороны здания использовать отдельную раму, так как ее вес может достигать двухсот килограммов. По той же причине следует собирать раму недалеко от места возведения бани.
Оптимальное расстояние между стойками должно составлять около шестидесяти сантиметров, но там, где будут находиться дверные и оконные проемы, а также места стыковки стен друг к другу, это расстояние можно изменять в меньшую сторону.
Составляющие рамы можно соединять гвоздями соответствующей длины. После сборки следует осуществить проверку – замерить раму по диагонали с обеих сторон. Чтобы упростить выполнение последующей работы, на время скрепите раму раскосами.
Монтировать стены следует начинать с установки цокольной обвязки. Для нее понадобятся небольшие доски (5 на 10 сантиметров). Их нужно укладывать кромкой по контуру разметки с наружной стороны и закреплять по всем углам с помощью гвоздей. Если это необходимо, можно также срастить их и на месте стыков. Чтобы доски ложились ровно в горизонтальном положении, воспользуйтесь помощью строительного уровня.
Установленные рамы нужно скрепить и друг с другом, и с цокольной обвязкой, пользуясь теми приемами, которые применяются при сборке зданий щитового принципа.
После этого производится облицовка здания: снаружи – панелями, а внутри – вагонкой или панелями ПВХ.
Чтобы произвести облицовку стен в парной, обычно используются хорошо высушенные строганные деревянные доски двух-трех сантиметров из деревьев лиственных пород. Именно они не коробятся и обладают низкими показателями теплопроводимости. Выбранные вами облицовочные доски нужно прибить к балкам в двух местах гвоздями.
Для каждой стены и потолка парной необходимо оснащение пароизоляцией. Но специалисты не советуют пользоваться для этих целей рулонные материалами из битума, потому что они при прогреве помещения выделяют своеобразный неприятный запах. Лучше применять такие материалы, как пергамин или фольгированные пленки.
На пароизолирующий материал накладывается утеплитель для бани.
Каркас здания с внешней стороны можно обить досками из деревьев хвойных пород. Размещать их нужно в горизонтальном положении, чтобы обеспечить постройке высокую жесткость.
Внутреннюю сторону комнаты отдыха обивать можно любыми досками.
Если снаружи доски прибиваются горизонтально, то в парильном помещении – вертикально, достаточно плотно друг к другу.
Теплоизоляцию производите параллельно с обшивкой. Утеплителями могут стать практически любые материалы, самые популярные – минвата, плиты из древесного волокна и арболит.
Важно еще на этапе строительства бани защитить ее от гниения полов. Для этого, прежде чем начать стелить полы, нужно обработать древесину напольного покрытия, а также лаги специальным раствором-антисептиком
Монтировка лагов должна производиться таким образом, чтобы самая низкая часть пола оказалась в центре парилки, там, где будет расположен слив.
