Самостоятельная кладка каминов

Классический английский

Внешний вид классического камина

Традиционный камин, каким мы его себе представляем. Откройте большую дверь очага, где горит дрова. К тому же его отделка может быть любой, как вычурной для соответствующего интерьера, так и сдержанной, что соответствует высоким технологиям и минимализму.

Хотя кажется, что он не занимает много места, для изготовления классического камина потребуется около 800 кирпичей, наряду со средней длиной камина. Общая масса такой конструкции порядка одной тонны. Для классического камина меньшего размера потребуется отдельный прочный фундамент, такой как подготовленный для печи, на той же глубине, что и фундамент дома, и по размеру он должен быть как минимум на 15 см больше со всех сторон от пола.

Устройство и как оно работает

Классический камин в разрезе

Если посмотреть фото, кажется, что ничего сложного: ящик с трубой и все. Но то, что кажется простым, на самом деле совсем не просто. Во-первых, наверху топки есть дымовой зуб. Причем не просто своего рода выступ, а с отражающей поверхностью. Сужает сечение трубы, закручивая пламя в топке.

Во-вторых, подовая часть каминной топки не имеет вентилятора, а передняя стенка выполнена с наклоном внутрь. Эти два компонента позволяют пламени в течение длительного времени вращаться в очаге, выделяя как можно больше тепла.

В-третьих, в трубке есть заслонка, которая эффективно регулирует, а главное надежно регулирует интенсивность горения. Безопасно – потому что качественно построенный камин ни при каких обстоятельствах не выделяет угарный газ в количествах, вредных для здоровья. Ведь он образуется при недостатке кислорода, а когда открыт портал классического камина, воздуха и кислорода всегда достаточно.

Другая точка зрения на дымоход состоит в том, что в нем делают отверстие, как в затворе затвора, площадью, равным 10% сечения дымохода. Это пространство необходимо для минимальной тяги, которая ни в коем случае не позволит пламени и дыму «падать» с очага. Даже при закрытой заслонке огонь переходит внутрь и дым попадает в дымоход.

Такая конструкция позволяет эффективно использовать тепло даже при сжигании высококалорийного топлива. Длинное вращающееся пламя максимально нагревает стены топки и отлично прогревает комнату.

Если говорить о возможности нагрева воды, то в топку ничего класть нельзя – нарушается вся динамика. Но над зубом на трубе можно поставить теплообменник. Другой вопрос, что температуры далеко не такие высокие и нагреть воду на отопление не получится, а вот для подачи горячей воды в небольшом объеме (бойлер-накопитель) тепла хватит.

В первых английских каминах решетки не было, с наклоном наружу. При этом малейшая неточность в исполнении привела к тому, что пламя стало вращаться в другую сторону. При этом из топки могли вылететь угли, что совсем нехорошо. Поэтому еще в средние века стали делать небольшие решетки и веер, который открывался только при включении. Когда дрова горит, вентилятор закрывается, что вызывает образование огненного вихря в очаге.

Современные английские камины делают как с цельнолитыми топками, так и с решетками. При включении глухих моделей при включении используйте жидкость для растопки. Сами они обеспечивают достаточный импульс для образования вихря.

Чертеж классического английского камина с размерами

Заказать классический камин

Традиционные английские камины конструктивно отличаются друг от друга формой дымового зуба. Для его точного воспроизведения недостаточно просто «прямых рук». Опыт востребован и замечателен. Но есть модели, которые не так критичны по этой детали. Такой камин своими руками можно согнуть, если уметь обращаться с мастерком и спиртовым уровнем.

Простой классический камин – заказать

В этом варианте решетка небольшая и расположена в торце топки. Это дало возможность не хитрить с зубом, а сделать его нормальным, ступенчатым. Но в этом дымоходе во время розжига вентилятор не должен закрываться. Огонь «вращается» именно за счет потока воздуха в задней части очага.

Рамфорд камин

Одной из разновидностей классики называется камин Рамфорд. Принцип работы тот же, только вихрь обеспечивает не дымовой зуб, а узкое горлышко дымохода, форма которого повторяет одну из ветвей гиперболы.

Рамфордский камин. Ключевой узел – горловина трубы

Конструктивно он проще и требует меньше места – очаг может быть мельче. Все проблемы в том, что шейку нужно делать с очень высокой точностью. Отклонение всего на 5% от требуемой формы приводит к неработоспособности. Это основная сложность, поэтому делать этот камин своими руками не рекомендуем.

Строительство каминов: выбираем материал

Как было сказано выше кирпич, это лучший материал для кладки камина. Однако не каждый кирпич отвечает своим характеристикам. Специалисты рекомендуют приобретать полнотелый кирпич поштучно

При покупке обращайте внимание на его вес и форму, лучше выбирать маленькие кирпичи красного типа. Именно его можно назвать каминный кирпич

Такой подход поможет хорошо сэкономить при строительстве.

В качестве отделочного материала для камина хорошо подойдет плитка, поверхность которой имитирует камень

Кроме кирпича в процессе строительства потребуются следующие материалы:

Песок речного типа, он должен быть чистым и однородным;Цемент и глина;Для засыпки площади щебень;Фанера;Рубероид;Арматура длинной приблизительно до 70см;Стальные листья;Заслонка для дымохода;Декоративный материал.

Все материалы из списка, нужно подготовить заранее и в необходимом количестве. Для этого все нужно рассчитать после составления чертежа. Вас ничего не должно отвлекать от процесса кладки. Поэтому все должно быть обязательно под рукой.

Технология строительства дымохода

Кладку дымохода позволяется производить на тот же раствор, конструкция в принципе требует тех же огнеупорных свойств. Единственное, участок, размещающийся над кровлей предпочтительней «садить» на цемент. Еще на момент укладки рекомендуется внутренние стенки затирать и выравнивать, чтобы не было завихрений и обратной тяги, да и забиваться канал будет намного реже. Также не забывайте, что обязательно нужно между кладкой камина и дымохода, установить заслонку.

Есть некоторые нюансы в строительстве в местах прохода, помните, что если не предусматриваете теплоизоляции, то обязательно нужно делать «расшивку», чтобы отделить горячий воздух от воспламеняемых материалов. Но, лучше, конечно, проделать надежную изоляцию, используйте классическую вату и «оцинковку». Сделайте специальный фартук, который закроет щели между кирпичом и покрытием крыши

Не прогадайте с размерами, важно чтобы дымоход отвечал классическим нормам и имел надежную и правильную работу

В заключение сегодняшней статьи, хотелось бы сказать, что очень важно уделять внимание каждой мелочи, которая в итоге может стать непоправимым источником неприятностей, для всей отопительной системы

Получить разрешение

Немного о том, как заказать установку камина в компании или сделать своими руками. Дело не только в технической стороне дела. Обычно трудности возникают гораздо раньше, даже при оформлении документов. Пожарные не любят разрешать камины. А разрешительные документы нужны при установке камина в любом жилом помещении. Сложность в том, что не существует законодательной базы, предписывающей правила установки. Аналогичный документ существует для печей, но не для каминов. Но есть в СНиП 2.04.05-91 (об отопительно-кухонном устройстве) приговор, запрещающий установку отопительных приборов с открытым очагом в любом жилом помещении. С этой точки зрения удачно, если вы планируете делать камин на даче, находящейся в дачном поселке – это не считается проживанием.

Как это часто бывает, существует еще один документ (МГСН 3.01-96), который в Москве разрешает установку каминов на верхних этажах, если хозяин один. Так что в столице есть возможность получения разрешения пусть и не на все.

Также есть бойница для жителей старых кирпичных сталинок и хрущевок, в которых, помимо вентиляционных каналов, в каждой квартире есть еще и камины. К этой же категории относятся дома современной постройки, в которых также есть дымовые каналы. Во всех этих зданиях разрешено включать отопительное оборудование. В общем, имеется в виду плита, но это нигде не прописано.

Один из возможных вариантов оформления камина в современном стиле

есть возможность «протолкнуть» путевку путем оформления документов и сложной перепланировки с переносом отопительных приборов.Пример – перенос стен, столбов, интеграция с балконом или лоджией. Не пишите в газетах о журналах центрального отопления или батареях. Именно в этой общей формулировке и находятся нагревательные устройства. В этом же документе укажите, что собираетесь поставить нагревательный прибор на пламя, приложив проект, сделанный в проектной организации. В этом случае самодельные открытки не проходят. Есть вероятность. Но в целом владельцы домов и квартир будут гоняться долго и упорно. И не пытайтесь спорить, иначе вы никогда не получите разрешения. Переделайте все, что им требуется. Другого пути нет. Домовладельцам это будет немного проще. Логика понятна: если возникнут проблемы, вы обожжетесь. С хозяевами квартир разговаривают жестко, но разрешение получить еще можно.

Вариант кирпичного камина в углу

Готовые схемы-порядовки

1. Угловой камин из кирпича, как правило, устанавливают в небольшой гостиной или спальне, ведь он экономит пространство, при этом эффективно обогревая его. Схема кладки такого камина представлена на рисунке.Размеры камина – 1х1 метр. Внешние стенки выполнены из керамического красного кирпича (2 сотни штук), топка – из огнеупорного кирпича (1 сотня штук). Кроме того, вам понадобится глина и песок, цемент, бетон для фундамента.

2. Самая простая схема камина из кирпича для начинающих печников – настоящее спасение, ведь для установки этого очага вам потребуется совсем не много материала, при этом он способен обогреть достаточно большую комнату – до 35 квадратных метров. Габаритные размеры такого камина – 65х115 см, количество керамического кирпича – около 250 штук, шамотного кирпича понадобится около 100 штук. Также приготовьте два мешка печной глины, три-четыре мешка сухого песка, немного цемента. Еще вам понадобится трубная заслонка и стальной уголок для свода топки. Порядовка камина из кирпича «для новичков» представлена на рисунке.

3. Для большой гостиной в классическом стиле необходим солидный английский камин. Чтобы сложить такой очаг, нужен опыт работы с кирпичной кладкой и четкое следование схеме.

Необходимые материалы:

• красный керамический кирпич – 300 штук;
• шамотный кирпич – 130 штук;
• глина печная или огнеупорная кладочная смесь – пара мешков;
• песок карьерный – 4 мешка;
• цемент – 1 мешок;
• металлический уголок и стальная полоса – 3 отрезка по 1 метру;
• печная дверка для прочистки дымохода;
• печная заслонка.

Схема камина из кирпича в английском стиле и его размеры приведены на рисунке.

Схема английского кирпичного камина с прямым дымоходом — фото

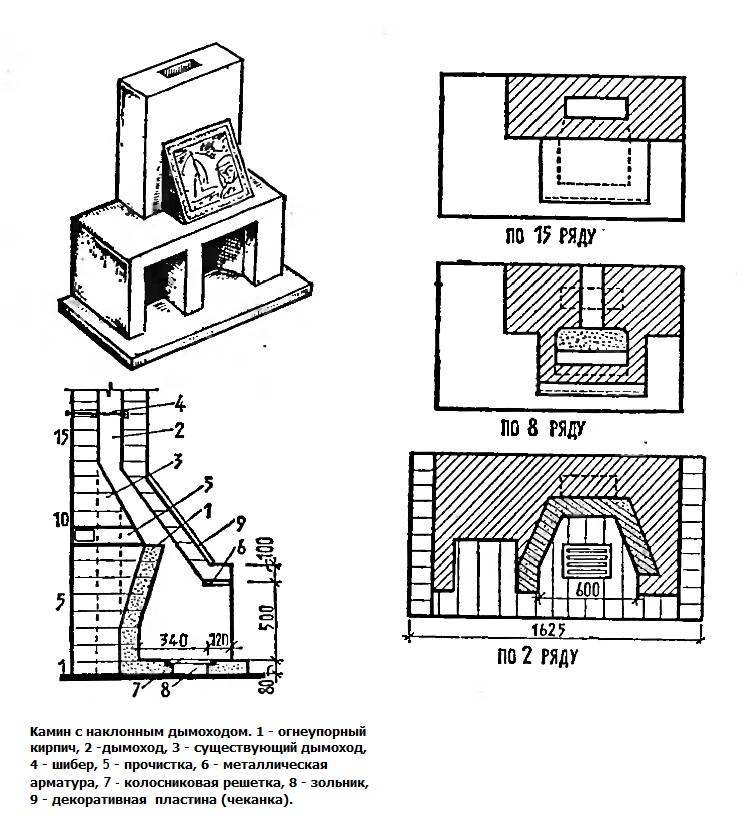

Общие приемы кладки каминов очень похожи, поэтому в статье рассмотрен самый сложный вариант – английский камин из кирпича с косой вытяжкой. О том, как сложить угловой камин из кирпича, вы можете узнать из статьи об угловых каминах, а кладка простого камина для новичков не должна вызвать затруднений, если вы внимательно изучите наши рекомендации.

Требования к фундаменту камина

Устойчивость камина зависит не только от кладки, но и от надежности его основы. Фундамент для камина необходимо заливать отдельно от фундамента здания, в противном случае при сезонных сдвигах грунта возможны повреждения очага и дымохода. Если камин устанавливают у несущей стены, между ленточным фундаментом дома и основанием камин делают компенсационную подушку из песка – засыпают его между фундаментами и проливают водой.

Высота основания под камин должна быть такой, чтобы первый ряд кладки находился на уровне чистового пола. Котлован под фундамент может быть неглубоким, при этом на пучинистых грунтах обязательно выполняют песчано-гравийную подушку толщиной не менее 0,5 метров. Слой песка и гравия компенсирует сдвиги грунта и предупреждает капиллярный подъем воды из него, что обеспечивает гидроизоляцию самого фундамента и стенок камина.

Фундамент заливают из бетона М150-М300 с обязательным армированием. Опалубку делают из досок или фанеры, скрепляя щиты саморезами. Размер заливаемого фундамента должен превышатьразмеры камина с каждой из сторон на 10 см. Чертежи каминов из кирпича, как правило, содержат нужные размеры, и при заливке фундамента можно смело их использовать.

После заливки фундамента следует выдержать бетон до набора критической прочности примерно 5-7 суток, после этого можно приступать к разметке и кладке камина, предварительно уложив двойной слой дополнительной гидроизоляции – рубероида.

Виды уличных каминов

Прежде чем построить уличный камин на даче или возле частного дома своими руками, важно определиться с типом конструкций, которые бывают следующих видов:

• камин-барбекю;
• декоративный;
• передвижной.

Печь-барбекю

Уличный камин с функцией барбекю для дачи или дома является весьма выгодным, поскольку позволяет не только выполнять декоративную функцию, а и приготавливать полезную пищу. Комплексное устройство весьма выгодно для участков малой площади, так как позволяет экономить пространство. Кроме того, за счёт наличия стенок обеспечивается отличная защита от ветра, благодаря чему камин эффективно работает при любых климатических условиях.

Уличный камин с функцией барбекю

Конструктивно уличная печь-камин состоит из топочной, поленницы, столешницы, умывальника и крыши. В зависимости от выбранного материала для строительства может быть стационарным или переносным. Для стационарных каминов из кирпича необходимо закладывать фундамент.

Декоративный

Камины декоративные возводятся с целью создания уникальной конструкции и акцентирования основного внимания в дизайне ландшафта вблизи частных домов. Их строят в основном из натурального камня, украшают различными фресками или гравюрами в старинном или современном стиле. Конструкция у них классическая, но внешне они выглядят весьма оригинально.

При этом их можно использовать и по прямому назначению. Однако рассчитывать на высокий КПД выработки тепловой энергии не стоит, так как из-за большого количества украшений снижается теплопроводность стенок дымохода и топочной. То есть согреться возле него в осенние или весенние дни можно вполне, но при значительном похолодании они неэффективны.

При возведении схема кладки относительно простая, а вот основная сложность состоит в формировании облицовки. Поэтому самостоятельно строить такие камины под силу только опытным мастерам. Насладиться красотой уличных декоративных каминов можно на представленных фото.

Передвижной

Передвижные камины являются наиболее востребованными, так как доступны в виде самых невероятных конструкций, изготовленных из стали, обладающих не только компактными размерами, а и относительно небольшим весом. То есть он не занимает стационарно площадку на придомовой территории, не нужно его лаконично совмещать с ландшафтным дизайном, а также затрачивать много времени на изготовление.

Для обеспечения конструкции мобильности, приходится довольствоваться посредственной теплоотдачей и относительно небольшой теплоёмкостью. Другими словами, пока в топочной горит огонь выделяется тепло, а после прогорания вся конструкция остывает достаточно быстро.

В качестве облицовки наружных стен допускается использование натурального камня, плитки или гранитной крошки. Сделать такую конструкцию под силу любому домашнему мастеру, так как схема простая и сделать ошибки при монтаже весьма сложно.

Требования, предъявляемые к кладке каминов из кирпича.

При планировании кладки камина, к нему должны предъявляться некоторые требования. В первую очередь, камин не должен создавать задымления. Благодаря работе камина воздух должен хорошо прогреваться. Также камин должен обладать эстетической красотой и подходить к интерьеру.

Размеры камина из кирпича в зависимости от площади помещения.

Перед тем, как начать строительство камина, должны быть определены параметры площади здания, в котором планируется возведение камина. В качестве примера можно рассмотреть расчет параметров веранды или же комнаты дачного дома, площадь которого равна 10, 15 и 20 м., а высота помещения при этом составляет от 3,3 до 3,5 м. В объеме помещение занимает 35, 50, 70 кубометров. Тогда отверстие топки будет приравниваться относительно данных объемов в соотношении 1:50-1:70, таким образом, это будет равняться около 0,2; 0,3; 0,4 м². Учитывая эти размеры, величина портала топливника составит:

• 0,2 кв. м – 36х45см,
• 0,3 кв. м – 44х67см,
• 0,4 кв. м – 52х77см.

Глубину каминного топливника и высоту портала нужно соотносить как 1:2-2:3, причем, в процессе постройки обязательно должен быть обеспечен учет этих размеров, так как их важность очень высока. Ведь если глубина топки будет больше, чем ей полагается быть, произойдет значительное уменьшение теплоотдачи, а если глубина будет меньше, это будет способствовать задымлению

Таким образом, в данном примере глубина составит:

• для 0,2 кв. м. 18–24 см.,
• для 0,3 кв. м. 22–30 см.,
• для 0,4 кв. м. 26–35 см.

Размеры дымовых отверстий каминов определяются топочной площадью, поэтому размеры дымоходного отверстия должны быть меньше в 8-15 раз, и это составит:

• 0,02 кв. м;
• 0,03 кв. м;
• 0,04 кв. м.

В случае строительства дымовой трубы из кирпича, ее размер будет определяться: 14х14 и 14х27.

В целях обеспечения большей способности камина отражать тепло, необходимо осуществить внутреннее оформление его стенок под углом. Таким образом, нужно проделать разворот наружу обеих боковых стенок, в то время, как задняя стенка должны быть наклонена вперед.

В области над каминной топкой осуществляется обустройство дымовой камеры, а между топливником и дымовой камерой выпускается карниз, называемый «перевалом». Перевал – это важная часть камина, поскольку он отвечает за предотвращение вылета сажи с искрами наружу, а также обеспечивает защиту от попадания дыма в помещение.

С целью выполнения кладки камина из кирпича своими руками, необходимо определение размеров, которые приводятся к модулю кладки кирпичом. При размерах кирпича 6,5х12х25 см шов при кладке должен составить порядка 0,5 см в толщину.

С целью вычисления общих размеров камина, необходимо точно знать его расположение в плане конкретного помещения, в которое он будет установлен. Самый оптимальный вариант расположения камина – это тот, при котором нахождение торцевых стен будет внутри в углу. Возведение камина у стены, смотрящей на стену с окнами, нежелательно, так как при недостаточно уплотненных окнах, построенный перед ними камин будет способствовать созданию сквозняков.

При долгом протапливании камина происходит сильный нагрев задних стенок трубы, в результате чего может начаться пожар, в доме, построенном из дерева. При таких условиях должно быть обеспечение противопожарных мероприятий.

Правильность проведения облицовки

Портал из чугуна легко облицевать полнотелым кирпичом, превратив его, таким образом, в кирпичный камин.

Потребуется всего полтысячи штук стандартного материала, кладка которого будет производиться на цементно-песчаный раствор со швами в 1 см.

Кладка — обычная рядовая. Если потребуется облицевать опоры топки, применяется деревянная опалубка. Тогда для образования швов кирпичи будут чередоваться со стержнями 10х10 мм, на которые устанавливается арматурная сетка.

Далее осуществляется заливка опалубки бетоном, в основу которого входит гравий до 1 см или песок. Изделие выдерживается до 15 дней.

Конвекция воздушных масс представляет собой дровницу под топкой для поступления комнатного воздуха. Он проходит за облицовочную часть, отбирает излучаемое каминной топкой тепло, поднимается вверх в конвекционную полость и через решетку выходит наружу.

Из-за высокой температуры выходящего воздуха между решеткой и потолочным перекрытием должен быть предусмотрен достаточно безопасный зазор.

Для профилактики и ремонта топки в нижней части облицовки должно располагаться теплоизолированное и закрытое негорючими материалами технологическое отверстие.

Рассчитываем размеры камина правильно

Проектируя и создавая чертеж будущего камина, очень важно правильно рассчитать его ширину и высоту

Размеры элементов, мм	Площадь помещения
	12 м2	15 м2	20м2	25 м2	30 м2	40м2
Ширина портала	400	500	600	700	800	900
Высота портала	420	490	560	630	700	770
Глубина топки	300	320	350	380	400	420
Высота задней стенки	не менее 360
Ширина задней стенки	300	400	450	500	600	700
Высота дымосборника	570	600	630	660	700	800
Сечение дымохода с шероховатой внутренней поверхностью	140*270	140*270	270*270	270*270	270*400	270*400
Сечение дымохода с гладкой внутренней поверхностью	140*140	140*270	140*270	270*270	270*270	270*270

Размеры топки зависит от площади помещения. Существует простая формула, которая вам позволит правильно выполнит все расчеты:

Измеряем площадь комнаты и делим ее на 50.

Полученное значение – это размер топочного окна.

Чтобы отопить небольшую комнату в 20 квадратных метров, вполне хватит камина с топочным проемом в 0,50 м2.

Мы предлагаем также воспользоваться таблицей, чтобы правильно рассчитать все необходимые параметры для будущего камина.

После расчета ширины топки, нужно определиться с ее глубиной. Эффективность отопления камина напрямую зависит от этого параметра. Согласно стандартной формуле расчета она равняется 2/3 высоты топки.

Если вы проигнорируете этот фактор и, в угоду внешнему виду решите увеличить глубину топки, то это напрямую отразится на теплоотдаче камина.

Практически все полученное тепло от сгорания дров, будет уходить через трубу на улицу. В этом случае, камин будет выполнять скорее декоративную функцию, радуя красивым отблеском огня. Вы же будете только и успевать подкладывать дрова в топку.

При сокращении глубины топочной камеры в соотношении с ее высотой, может возникнуть вероятность задымления помещения.

Кроме правильного расчета топки, нужно большое внимание уделить обустройству дымохода, от которого зависит пожаробезопасность и хорошая тяга. В первую очередь, нужно правильно рассчитать диаметр выходного отверстия трубы и ее высоту

В первую очередь, нужно правильно рассчитать диаметр выходного отверстия трубы и ее высоту.

Согласно нормам СНиПа, диаметр дымохода должен быть не меньше 150:170 мм. Если вы выбрали дымоход с прямоугольным сечением, тогда его ширина должна равняться 1/10 части размера топочной камеры.

Высота дымохода не должна быть меньше 5 метров. Но иногда, при большой высоте этажей, вам понадобится поднимать дымоход еще выше. В этом случае ориентируемся на конек крыши и место вывода трубы.

На рисунке показано, как правильно выводить высоту дымохода.

Высота дымохода над крышей

Поэтому хорошо просчитайте все эти параметры, прежде чем приступите к строительству камина своими руками.

Технология монтажа

Установка заводского каминного комплекта осуществляется по следующей технологии:

• Подводка к дымоходу. Поскольку вес готовой конструкции намного меньше капитального камина, поэтому ее можно устанавливать даже на верхнем этаже здания. Камин просто врезается в уже имеющийся дымоход по обычной технологии, подробнее о которой можно узнать в соответствующей статье.
• Монтаж основания. В качестве основы используется все та же плитка или керамогранит. Материал основания крепится при помощи термостойкой мастики.

• Сборка насухо. Перед тем, как смонтировать камин, стоит проверить набор на комплектность, для чего нужно просто собрать все элементы без использования раствора.
• Выравнивание топки. Чтобы конструкция работала правильно, нужно заранее подумать, как правильно поставить камин. Топка в заводских каминных наборах обычно устанавливается на ножках, оборудованных регулировочными болтами, которые позволяют регулировать конструкцию по уровню.
• Обклеивание блоков скотчем. При сборке конструкции насухо желательно заклеить их скотчем по периметру. Эта операция позволяет быстро и безболезненно убрать все следы мастики с пола после монтажа.

• Монтаж блоков камина. Сначала торцы блоков промазываются мастикой при помощи узкого шпателя. Мастики при этом нужно использовать немного, чтобы она не выступала за края блоков. Опорные элементы тоже намазываются и устанавливаются на свое место, после чего можно выставлять наружные блоки. Установленные блоки нужно проверять на предмет выравнивания еще до застывания мастики. При монтаже стоит взять малярный скотч и скрепить им блоки, чтоб они не развалились, пока мастика находится в свежем состоянии.
• Декорирование. Поскольку в стандартный заводской комплект не входят отделочные элементы, приобретать их нужно будет отдельно. Облицовка чугунного камина вполне может выполняться искусственным камнем, который и монтируется просто, и выглядит хорошо.
• Сборка дымоходного короба. Технология создания дымоходного короба выглядит так же, как и в предыдущем случае, но благодаря наплавлению дымохода в стену можно обойтись однокамерным коробом, не требующим разделения на секции. В конце монтажа в поверхностях короба вырезаются проемы для установки вентиляционных решеток.

Заключение

Существует масса видов каминных конструкций, и сложность их обустройства варьируется в достаточно широком диапазоне. Описанные технологии монтажа довольно просты, поэтому ими смело можно пользоваться при самостоятельной сборке камина. В любом случае, перед тем, как установить камин своими руками, нужно внимательно и подробно изучить каждый этап этой работы, чтобы в процессе не столкнуться с неожиданными затруднениями.
