Калькулятор расчета производительности циркуляционного насоса

Калькулятор для расчета теплого пола и его укладки

Чувство благополучия — одна из самых важных вещей, которые нужно учитывать при установке отопления.

Важное значение имеет разработка технологии, которая наблюдалась в последние годы в области комфорта в окружающей среде, и особенно в секторе систем отопления и управления: новое поколение радиационного подогрева пола развивалось благодаря низкой температуре воды в системе, что привело к значительной экономии энергии. С разработкой систем управления и электронного управления удалось изменить техническую концепцию и устранить источники неисправностей

Благодаря этому усовершенствованию радиационная система подогрева пола была перестроена, и ей была предоставлена ​​возможность занять достойное место в современной установке

С разработкой систем управления и электронного управления удалось изменить техническую концепцию и устранить источники неисправностей. Благодаря этому усовершенствованию радиационная система подогрева пола была перестроена, и ей была предоставлена ​​возможность занять достойное место в современной установке.

Эта современная технология позволила нам устранить в полу слишком высокие температуры, причиной которых было к плохому кровообращению и отекания ног.

С бесчисленными исследованиями систем отопления было доказано, что система лучистого подогрева пола, которая использует современные технологии, обеспечивает комфорт и уют для человеческого организма выше, чем обычные системы отопления. Комфортное чувство достигается за счет постоянной температуры, которая распределяется по всей площади отапливаемого помещения.

Традиционная схема отопления Известно, что скорость горячего воздуха и, прежде всего, холодного воздуха и избыток неравномерного распределения температуры, усиливают ощущение плохого теплового комфорта отдельных людей и, следовательно, бремя их здоровья. Таким образом полностью устраняются воздушные потоки, которые вызывают сильные и вредные колебания температуры в нашем теле.

Если лучистая поверхность выполнена из пола, эта система может поддерживать понижение температуры воздуха при сохранении того же чувства комфорта. При более низкой температуре воздуха, помимо улучшения его качества, устраняется ощущение трудности, которое иногда возникает, когда мы входим в перегретую среду. Несбалансированность нагрева

Для больших поверхностей с низкой температурой воздушная тяга практически удаляется, а воздух в окружающей среде менее сухой. Этой системой можно создать естественный уют и таким образом избежать утечки тепла и высоких перепадов температуры, как это происходит у традиционных систем отопления. Исследования показали, что люди любят тепло возле их ног и беспокоят их вокруг головы.

Преимущества лучистой системы напольного отопления приносит большое облегчение людям, которые страдают аллергией и имеют проблемы со здоровьем, с дыхательными путями — астмой, аллергией и др.

Это комфорт для всей семьи, включая домашних животных, таких как собаки и кошки.

Развод системы напольного отопления состоит из теплоизоляционных панелей, известных как системные доски, которые служат для быстрой и точной укладки труб и имеют теплоизоляционную и звукоизолирующую функцию.

Для установки системы напольного отопления рекомендуем использовать трубы (PEXb, PEX/Al/PEX), чьи особенностью является долговечность и предотвращают феномену, как декор и коррозии.

Кроме того, имеются центральные распределители и трехходовые смесительные клапаны, термоэлектрические головки, которые приводятся в действие термостатом и которые контролируют температуру в помещениях и расположены на распределительных гребенках. Все эти многообразия размещены в распределительном шкафу, чтобы не нарушать эстетический характер помещения.

ЧИТАТЬ ДАЛЕЕ: Как должна маркироваться напольная керамическая плитка

Регулирование тепла, которое реализуется отдельно для каждой схемы, позволяет нам контролировать температуру в каждой комнате в любое время, что определенно превышает пределы старых отопительных контуров.

Зимой вода, поступающая на линию отопления, находится между 30 ° C и 40 ° C. Температура от системы трубопровода в полу принимает слой подложки, а затем пол, поверхность которого достигает температуры от 25 до 29 ° С. Нагретый пол излучает тепло в сияющем виде, что очень удобно и экономично.

Какие бывают виды

Насос для отопления является в современных системах одним из решающих факторов, обеспечивающих равномерное перемещение теплоносителя и, следовательно, нагреваются все тепловыделяющие элементы одинаково .

РАСЧЁТ НАПОРА И ПРОИЗВОДИТЕЛЬНОСТИ ЦИРКУЛЯЦИОННОГО НАСОСА

Такие агрегаты наделены комплектом достоинств, определяемых как:

1. Способствуют сохранению постоянной температуры теплоносителя.
2. Невысокий уровень потребления электроэнергии.
3. Высокая надежность при работе.
4. Простота применения.

Их основной функциональной задачей – нивелирование сопротивления трубной разводки протоку греющего вещества.

Существуют два основных конструктивных исполнения циркулярных насосов:

• с сухим ротором;
• с мокрым ротором.

Рабочая камера устройства с сухим ротором отделена от электродвигателя герметичной перегородкой. Такие агрегаты обычно имеют более высокую мощность и производительность, но издают шум при работе, поэтому их применение огранивается установкой в изолированных помещениях или зданиях.

Насосы с мокрым ротором работают в среде теплоносителя, что увеличивает срок их службы. По этой же причине они являются малошумными, что позволяет их применение внутри обслуживаемых зданий.

Существенным недостатком таких агрегатов является их невысокий коэффициент полезного действия, что ограничивает их применение в больших отопительных системах, однако в небольших частных домах они применяются очень широко из-за упомянутой выше малошумности и долговечности.

Регулировка скоростей циркуляционного насоса

Скорости насоса – это способность прибора менять производительность. Узнать о наличии режимов просто – в описании будет указана не одна мощность, а несколько (обычно три).

Читать далее: Как произвести расчет ветрогенератора по формулам

Точно также в трёх вариантах указывают и скорость вращения и производительность. Например: 70/50/35 Вт (мощность), 2200/1900/1450 об/мин (скорость вращения), напор 4/3/2 м.

Существуют модели, которые автоматически меняют скорость работы (а значит, и производительность), в зависимости от температуры окружающей среды.

Наличие скоростных режимов – не только для повышения комфорта. Это оправдано и экономически. До 40% энергии способен сберечь режимный прибор против обычного.

У большинства моделей циркуляционного насоса имеется функция регулировки скорости работы прибора. Как правило, это трехскоростные устройства, позволяющие управлять количеством теплоты, которое направляется на обогрев помещения. В случае резкого похолодания увеличивают скорость работы прибора, а при потеплении ее уменьшают, притом, что температурный режим в комнатах остается комфортным для пребывания в доме.

Чтобы переключать скорость, имеется специальный рычаг, расположенный на корпусе насоса. Очень востребованы модели циркуляционных устройств с автоматической системой регулирования данного параметра в зависимости от температуры снаружи здания.

У большинства моделей циркуляционного насоса имеется функция регулировки скорости работы прибора. Как правило, это трехскоростные устройства, позволяющие управлять количеством теплоты, которое направляется на обогрев помещения. В случае резкого похолодания увеличивают скорость работы прибора, а при потеплении ее уменьшают, притом, что температурный режим в комнатах остается комфортным для пребывания в доме.

3 Основные производители

Насосное оборудование для отопительных систем выпускается многими европейскими и отечественными производителями. Все они отличаются своим местом на мировом рынке, качеством продукции, ценой и прочими характеристиками. Подобрать циркуляционный насос для отопления по таблице производителей не составит никакого труда.

Можно выделить следующие бренды:

1. 1. Wilo. Штаб-квартира находится в Германии. За своё время существования компания добилась серьёзных успехов и заняла почётное место на рынке. В большинстве случаев все модели оборудованы ручным и автоматическим управлением. При этом имеется возможность настройки не только оборотов и мощности, но и дополнительных функций, к примеру, давления в системе.
2. 2. DAB. Уже более сорока лет компания производит циркуляционное оборудование. За это время создала сильную конкуренцию отечественным производителям. Изготавливаются насосы в Италии. Особенностью таких агрегатов является применение для управления встроенного дисплея. Это очень удобно в процессе эксплуатации.
3. 3. Grundfos. Производитель — Дания. Уже более 70 лет производит отопительное оборудование. Занимает существенное место на профильном рынке, а хорошее качество продукции неоспоримо. Продукция выпускается как для частного использования, так и для промышленного. Основной особенностью, которую можно отметить, является возможность работы в широком диапазоне температур — от -25 до +110 градусов Цельсия.
4. 4. Джилекс. Производитель — Россия. Компания успешно конкурирует с европейскими изготовителями аналогичного оборудования. Агрегаты этой фирмы известны своей неприхотливостью.

Таким образом, правильно рассчитать и выбрать насос для отопительной системы не составит никакого труда, если найти правильный подход.

Как выбрать насос для теплого пола

Рекомендуется учесть несколько критериев:

1. Технические характеристики (необходимо сделать предварительные расчеты по описанным выше формулам и определить подходящую модель).
2. Материал корпуса насоса – лучше чугун, нержавеющая сталь или органические полимеры. Именно эти материалы служат дольше всего благодаря высоким антикоррозионным свойствам.
3. Наличие встроенного терморегулятора позволяет защитить крыльчатку от накипи и отложений, которые образуются из-за воздействия горячей воды.
4. Бренд – наибольшей надежностью отличается Германия (Wilo) и Дания (Grundofs). Бюджетные варианты с оптимальным соотношением цена/качество – Польша (DAB) и Китай (Sprut). Также популярностью пользуются итальянские производители (Lowara, Pedrollo) и японский бренд Ebara.
5. Скоростной режим насоса для пола – обычно модели работают на 3 скоростях, что особенно удобно для большой площади отопления, а также 2-3-этажных домов.

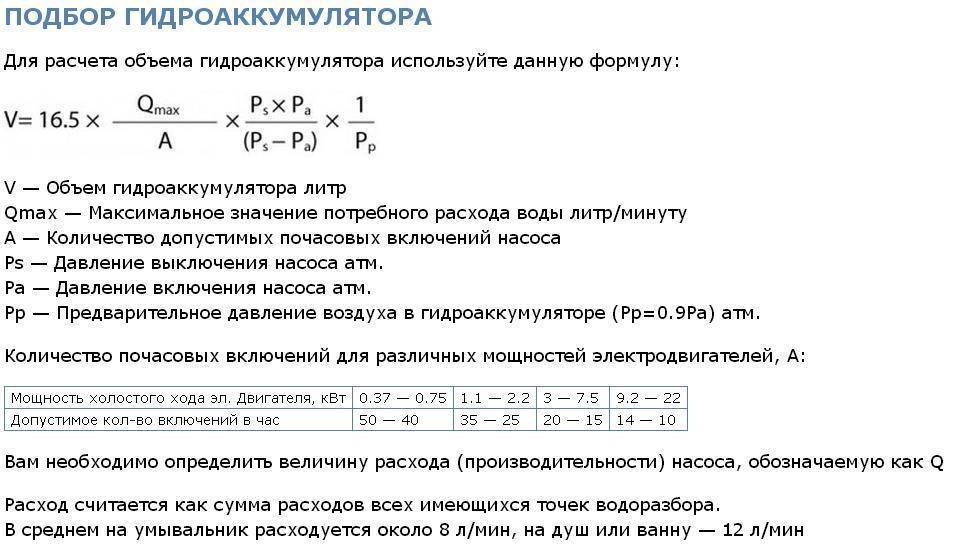

Как рассчитать параметры насоса?

Существует два типа приборов:

• с сухим ротором;
• с мокрым.

Выбрать между ними не сложно. Если это обычное отопление, а не крупная котельная, лучше взять мокрый тип.

Однако есть ещё параметр производительности (его называют расходом).

Эту цифру можно посмотреть в сопроводительной документации и подобрать для определённой системы отопления.

Другой важный момент – напор помпы.

Чтобы понять разницу между производительностью и напором, можно проиллюстрировать это на примере бытовых насосов. Прибор с высокой производительностью и маленьким напором – это агрегат, который за считанные минуты осушит затопленный подвал (вода забирается с небольшой глубины).

А большой напор при маленькой производительности – это погружной насос для скважины. Он может поднять воду и перекачать её на большие расстояния, но воды этой будет немного.

Обзор программ для гидравлических вычислений

Прежде всего, с целью упрощения гидравлического расчета внутридомовых систем теплоснабжения лучше обратиться к узкоспециализированным программам. Но их не очень много, хотя выбрать всё же есть из чего. Некоторые из них бесплатные, а иные – в демо вариантах.

Наиболее популярные программы для расчета гидравлики отопительной сети:

1. «Oventrop CO» – ПО вполне справится с расчетами для загородного домовладения для однотрубной/двухтрубной системы. У нее широкий потенциал: от выбора Ду труб до выполнения анализов расхода теплоносителя. Все итоги можно перевести в Виндовс, работает программа бесплатно.
2. «Instal-Therm HCR» способна рассчитать схему радиаторного и наружного теплоснабжения. В нее включены еще 3 ПО: San для любой воды, Heat&Energy – для определения потерь тепла и Scan – для анализа схем отопления. Распространяется бесплатно в виде пробной версии.
3. «HERZ C.O.» – бесплатное ПО для гидравлического расчёта одно и двухтрубной схемы теплоснабжения, как для новых, так и для отремонтированных помещениях, с водяным и гликолиевым теплоносителем. Программа обладает свидетельство качества ООО ЦСПС.

Расчет гидравлического сопротивления

Чтобы рассчитать гидравлическое сопротивление, необходимо знать производительность и напор циркуляционного насоса

Методика расчета первого параметра уже рассматривалась выше, поэтому основное внимание следует уделить напору. Вначале нужно определить гидравлическое сопротивление, поскольку напор агрегата постоянно сталкивается с необходимостью преодоления сопротивления, возникающего в процессе циркуляции воды

Чем большим сопротивлением обладает система, тем больше потребуется напор используемого насоса. Его значение определяется в паскалях (Па) или в метрах водяного столба. Например, столб воды, высотой 10 м создает напор в 100000 Па, что соответствует также 1-й атмосфере.

В первую очередь гидравлическое сопротивление определяется в наиболее неблагоприятной части системы. Только после этого подбирается насос, напор которого не должен быть меньше полученного результата. Общее значение гидравлического сопротивления включает в себя сопротивления на прямых участках и все имеющиеся местные сопротивления. К местным относятся сопротивления, охватывающие изгибы, тройники, редукционные переходы и другие сложные места. При расчетах в обязательном порядке учитывается предельно допустимая скорость движения воды в трубопроводах. Это позволит предотвратить излишний шум во время работы системы.

Таблица с параметрами, имеющими постоянное значение:

Расположение участков трубопроводов	Скорость движения воды в трубах W, м/с	Потери давления на трение R, Па/м
Внутри жилого дома. Стояки и отопительные приборы	0,5-0,7	50-100
Внутри жилого дома. Основные распределительные трубопроводы, находящиеся в подвале.	0,8-1,5	100-200
Внутри промышленных зданий. Отопительные приборы и распределительные трубопроводы.	1,0-2,0	100-250

В соответствии с этой таблицей потери на прямых участках определяются с помощью формулы: R_пр = R x l, где R – потери давления на трение (Па/м), а l – длина отдельных участков трубопроводов.

Таким образом, расчет и выбор циркуляционного насоса для системы отопления вполне возможно выполнить самостоятельно. Однако все вычисления, касающиеся сложных отопительных систем, желательно поручить специалистам, хорошо разбирающимся в данном вопросе.

Схема подключения циркуляционного насоса

Схемы подключения отопления

Выбор и расчет автомата по мощности и нагрузки

Схема погружного насоса

Замена сливного насоса (помпы) на всех моделях стиральных машин — Как заменить сливной насос в стиральной машине

Расчет мощности электродвигателя

Какие бывают виды

Насос для отопления является в современных системах одним из решающих факторов, обеспечивающих равномерное перемещение теплоносителя и, следовательно, нагреваются все тепловыделяющие элементы одинаково .

РАСЧЁТ НАПОРА И ПРОИЗВОДИТЕЛЬНОСТИ ЦИРКУЛЯЦИОННОГО НАСОСА

Такие агрегаты наделены комплектом достоинств, определяемых как:

1. Способствуют сохранению постоянной температуры теплоносителя.
2. Невысокий уровень потребления электроэнергии.
3. Высокая надежность при работе.
4. Простота применения.

Их основной функциональной задачей – нивелирование сопротивления трубной разводки протоку греющего вещества.

Существуют два основных конструктивных исполнения циркулярных насосов:

• с сухим ротором;
• с мокрым ротором.

Рабочая камера устройства с сухим ротором отделена от электродвигателя герметичной перегородкой. Такие агрегаты обычно имеют более высокую мощность и производительность, но издают шум при работе, поэтому их применение огранивается установкой в изолированных помещениях или зданиях.

Насосы с мокрым ротором работают в среде теплоносителя, что увеличивает срок их службы. По этой же причине они являются малошумными, что позволяет их применение внутри обслуживаемых зданий.

Существенным недостатком таких агрегатов является их невысокий коэффициент полезного действия, что ограничивает их применение в больших отопительных системах, однако в небольших частных домах они применяются очень широко из-за упомянутой выше малошумности и долговечности.

Расчёт оборудования

Прежде, чем приступить к расчёту насоса циркуляционного для отопления, необходимо изучить функции, выполняемые устройством, поскольку именно они являются определяющими при проведении указанного мероприятия:

1. Водяной насос осуществляет перекачивание теплоносителя, объём которого зависит от площади отапливаемого помещения.
2. Аппарат преодолевает сопротивление труб и арматуры.

Опираясь на эту информацию, осуществляется расчёт насоса для отопления.

Мощность

Исходя из потребности обогреваемого помещения в тепловой энергии, необходимо уточнить рабочую мощность, которой должен обладать приобретаемый аппарат. Для этого требуется применение следующей формулы:

G = Q/(1,16*DT).

Здесь использованы следующие величины и значения:

Q — количество тепловой энергии, которое потребляется обогреваемым помещением.

DT — показатель разницы температур теплоносителя, циркулирующего в прямом и обратном контурах. Данная величина является постоянной, однако её значение зависит от типа отопления:

• двадцать градусов — обычное обогревательное оборудование;
• десять градусов — низкотемпературное отопление;
• пять градусов — система “тёплый пол”;

1,16 — удельная теплоёмкость. Речь идёт об обычной воде. В случаях, когда в системе присутствует другой теплоноситель, следует подставлять значение, присущее именно ему.

Стоит заметить, что расчёт мощности водяного насоса может быть осуществлён при посредстве иной формулы:

G=3.6*Q/(c*DT).

c — означает удельную теплоёмкость жидкости, которая циркулирует в трубопроводе.

Результат подобных вычислений отображается в кг/ч. Однако достаточно часто производительность рассматриваемого агрегата указывается в кубометрах. Дабы отобразить полученное значение в м3\ч, следует разделить его на плотность воды.

Пример расчёта

Если площадь дома равна 150 метров квадратных, то потребность такого помещения в тепле составит 15000 Ватт. Поскольку отопление здания осуществляется посредством стандартной системы обогрева, оснащённой обычными радиаторами, дельта температур будет равна 20 градусам.

Подставляя имеющиеся данные в соответствующую формулу, можно получить значение искомой величины:

15000/(1,16*20)=646,55 кг/час.

При пересчёте на кубометры, получается:

646,55/971,8=0,665 м3/час.

Расчет давления

Если циркуляционный насос устанавливается во время монтажа основного обогревательного оборудования, существует необходимость в расчёте давления, относительно указанного аппарата. Осуществляется сие мероприятие при посредстве следующей формулы:

H=(R*L +Z’)/p*g.

Здесь присутствуют такие величины и значения:

R -показатель сопротивления, касательно прямого участка трубопровода.

L — длина самого трубопровода.

Z — сопротивление, спровоцированные различными препятствиями, присутствующими на пути циркулирующего вещества (фитинги, арматура).

p — показатель плотности носителя тепла при конкретной температуре.

g — показатель ускорения, относительно свободного падения.

При расчёте насоса, устанавливаемого в уже функционирующую систему обогрева, используются приблизительные данные:

H=R*L*ZF

Здесь присутствуют следующие параметры:

R -сопротивление прямой трубы. Примерное значение данной величины равняется 100-150 Паскаль на метр. Его следует отобразить в показателях давления. Тогда оно примет такой вид: 0,010-0,015 метра на один метр трубопровода.

В данном случае надо отталкиваться от максимального значения. Подобные действия не окажут отрицательного влияния на энергопотребление.

L — общая длина труб. Если речь идёт о двухтрубной системе обогрева, следует учитывать продолжительность и подающего контура, о обратного.

ZF — коэффициент умножения, который значительно упрощает процесс выполнения расчётных операций. Его значение зависит от таких обстоятельств:

• если система оснащена обычными шаровыми вентилями, исключающими уменьшение просвета, а также фитингами с соответствующими габаритами, коэффициент умножения равняется 1,3;
• когда в системе присутствует дроссель либо термостатический регулятор, который разрывает схему, применяется дополнительное значение, равное 1,7;

Пример расчёта

Если общая площадь квадратного помещения равны 150м2, то длина каждой из стен составит 12,25 метра. Следовательно, суммарную протяжённость трубопровода вычислить достаточно просто: 12,25 надо умножить на 4, в результате получится 49 метров.

Стоит отметить, что дроссели монтируются непосредственно на обогревательные приборы. При этом, разрыв основного кольца должен быть полностью исключён.

Подставляя имеющиеся значения в соответствующую формулу, можно определить искомое давление:

0,015*49*1,3=0,9555.

Важно заметить, что приобретаемый циркуляционный насос должен обладать запасом по напору,Э величина которого составляет, как минимум, десять процентов. Циркуляционный насос является обязательным элементом системы водяного отопления дома с принудительной или комбинированной (совмещенной) циркуляцией

А для того, чтобы она работала эффективно необходимо правильно выбрать модель с наиболее подходящими характеристиками. Из материала этой статьи вы можете узнать, как самостоятельно осуществить подбор циркуляционного насоса для системы отопления

Циркуляционный насос является обязательным элементом системы водяного отопления дома с принудительной или комбинированной (совмещенной) циркуляцией. А для того, чтобы она работала эффективно необходимо правильно выбрать модель с наиболее подходящими характеристиками. Из материала этой статьи вы можете узнать, как самостоятельно осуществить подбор циркуляционного насоса для системы отопления.

Характеристики: таблица

Помимо типа ротора, при выборе модели циркуляционного насоса учитываются некоторые технические параметры.

Характеристика Описание Производительность Общий объём теплоносителя, пропускаемый за час работы. Тесно связан с гидравлическим сопротивлением трубопровода. Напор Высота, на которую помпа способна поднять столб воды. Присоединительные элементы Зависят от диаметра трубы отопления и длины корпуса. Максимальная температура При соприкосновении с теплоносителем насос должен нормально функционировать в условиях высокой температуры. Этот параметр должен быть не ниже 110 град. С. Производитель От конструкции и качества материала зависит долговечность и надёжность прибора

Стоит обращать внимание на продукцию уже зарекомендовавших себя фирм

Какой поставить насос в зависимости от потребности помещения в тепле

Производя расчёты параметров системы отопления нельзя пренебрегать характеристиками самого помещения. В случае недооценки этого фактора можно получают температуру, некомфортную для жизни или работы.

Рекомендуемые стандарты тепловой потребности помещения зависят от климатических условий страны, а в России нередко отличаются даже в соседних регионах.

Специалисты рассчитывают необходимую мощность отопления исходя из максимально низкой температуры в холодное время года.

Так, в Москве и Московском регионе для строений до двух этажей, необходима мощность 173кВт/кв.м, а для трёх и четырехэтажных зданий — 98 кВт/кВ.м.

Для точного расчёта площадь отапливаемого помещения умножается на установленный в регионе норматив. Полученная цифра должна соответствовать технической характеристике, указанной в паспорте.

Как правильно подобрать производительность для частного дома

Расчёт мощности строится на двух важных факторах — производительности и напоре. Их соотношение указывается в технической инструкции прибора в виде графика.

При необходимости самостоятельно вычислить скорость и производительность, пользуются формулой:

G=Q:(1,16xDT).

Q — тепловая потребность отапливаемого помещения в ваттах.

DT — количество тепла, остающегося в помещении, равная разнице температур теплоносителя в подаче и обратке. В обычных системах эта цифра равна 20 градусам С, при низкотемпературном отоплении — 10 градусов С, а для «тёплых полов» снижена до 5 градусов С.

1,16 — теплоёмкость воды. При использовании других видов теплоносителя уточните и подставьте в формулу требуемый параметр.

Производительность измеряется в км/час. Но в технической инструкции прибора может стоять цифра расчёта в кубических метрах.

В этом случае для точного расчёта результат, полученный после вычисления по формуле, делится на плотность нагретого теплоносителя. Например, плотность воды, нагретой до 80 градусов С, соответствует 971,1 кг/куб. метр.

Как выбрать с учетом расчёта давления

Уровень, на который насос способен поднять воду в системе, приведён в инструкции или непосредственно на корпусе прибора. В случае необходимости эта цифра вычисляется с помощью следующих формул:

H=(FxRxL)/(p x g).

Или (F x R x L)/ 10000(м).

Н — максимальная высота водяной струи в метрах, собственно сам напор.

F — коэффициент арматуры системы, зависит от комплектующих, вида магистрали, наличия вентилей, смесителей и др.

R — сопротивление, трение внутри трубопровода, исчисляющееся в Паскалях на метр погонный.

p — плотность теплоносителя. Для воды этот показатель равен 1000 кг/м.куб.

g – высота водяной струи, сдерживаемой атмосферным давлением. При отсутствии гидростатического давления, этот параметр = 10 м.

Выбирая подходящую модель, помните, что расчёт мощности идёт на основе значений максимальной нагрузки.

Поэтому не стоит выбирать более мощную модель, это увеличит затраты на электричество, но не улучшит производительность системы в целом. Выбрать идеально подходящий насос поможет график, на котором отражены реальные цифры напора и расхода, а также параметры понравившихся приборов.

Как выбрать циркуляционный насос по полученным данным

Выполнив расчеты и определив основные параметры (подачу и напор), приступим к подбору подходящего циркуляционного насоса. Для этого используем графики их технических характеристик (В), которые можно найти в паспорте или инструкции по эксплуатации. Такой график должен иметь две оси со значениями напора (обычно в м) и подачи (производительности) в м3/ч, л/ч или л/с. На этот график наносим полученные при расчете данные, в соответствующей размерности и на их пересечении находим точку (А). Если она находится выше графика характеристики насоса (А3), то эта модель нам не подходит. Если же точка попадет на график (А2) или будет ниже его (А1), то это подходящий вариант. Но необходимо учитывать, что если точка будет находиться значительно ниже графика (А1), то это значит что насос будет иметь излишний запас мощности, что тоже нецелесообразно, так как он будет потреблять больше электроэнергии и стоимость его будет также выше, чем модели, график характеристики которой, будет максимально близким к нашей точке.

Есть модели насосов имеющие не одну, а 2-3 скорости. Графики их характеристик будут иметь не одну, а, соответственно, 2 или 3 линии. В этом случае подбор насоса необходимо делать по графику той скорости, которая будет использоваться или с учетом всех линий, если будут использоваться все скорости.

Несколько дополнительных советов

На долголетие во многом влияет то, из каких материалов сделаны основные детали
Предпочтение стоит отдать помпам из нержавейки, бронзы и латуни.
Обратите внимание, на какое давление в системе рассчитан прибор

Хотя, как правило, с этим не возникает трудностей (10 атм
– хороший показатель).
Устанавливать насос лучше там, где температура минимальная – перед входом в котёл.
На входе важно установить фильтр.
Помпу желательно располагать, чтобы она «высасывала» воду из расширителя. Значит, порядок по ходу движения воды будет таким: расширительный бак, насос, котёл.

Заключение

Итак, для того, чтобы циркуляционный насос работал долго и добросовестно, нужно посчитать два основных его параметра (напор и производительность).

Не стоит стремиться постичь сложную инженерную математику.

В домашних условиях достаточно будет приблизительного расчёта. Все получившиеся дробные числа округляются в большую сторону.

Количество скоростей

Как правило, самые новые модели насосного оборудования для систем отопления оснащаются возможностью регулировки их мощности. Имея такой вид агрегата, можно настраивать обычно в 3 режимах скорость и количество подаваемого теплоносителя. То есть при резком понижении температуры его можно включить на полную мощность, а при потеплении — на среднюю или минимальную.

Для управления (переключения скоростей) используется специальный рычаг на корпусе агрегата. Существуют модели, которые оснащаются датчиком температуры, что позволяет полностью автоматизировать процесс. Для этого не нужно вручную переключать скорости, насос это будет делать в зависимости от температуры в помещении.

Такая методика является одной из нескольких, которые возможно применять для расчёта мощности насоса для определённой системы отопления. Специалисты в этой области применяют и другие способы расчётов, которые позволяют подбирать оборудование по мощности и создаваемому давлению.

Многие хозяева частных домов могут не пытаться рассчитать мощность циркуляционного насоса для отопления, поскольку при покупке оборудования, как правило, предлагается помощь специалистов напрямую от компании-производителя или фирмы, заключившей договор с магазином.

При выборе насосного оборудования следует принять во внимание, что необходимые данные для проведения расчётов нужно брать максимальные, которые в принципе может испытывать система отопления. В реальности нагрузка на насос будет меньшей, поэтому оборудование никогда не будет испытывать перегрузок, что позволит ему работать долгое время

Но есть и минусы — более высокие счёта за электроэнергию.

Но с другой стороны, если выбрать насос с меньшей мощностью от требуемой, то на работу системы это никак не повлияет, то есть она будет работать в штатном режиме, но агрегат быстрее выйдет из строя. Хотя счёт за электричество также будет меньше.

Существует ещё один параметр, по которому стоит выбирать циркуляционные насосы. Можно заметить, что в ассортименте магазинов зачастую встречаются устройства с одинаковой мощностью, но с разными габаритами.

Рассчитать насос для отопления можно правильно, учитывая следующие факторы:

1. 1. Для установки оборудования на обычные трубопроводы, смесители и байпасы нужно выбирать агрегаты длиной 180 мм. Небольшие устройства длиной 130 мм устанавливают в труднодоступных местах или внутри теплогенераторов.
2. 2. Диаметр патрубков нагнетателя следует выбирать в зависимости от сечения труб основного контура. При этом увеличивать этот показатель можно, а уменьшать категорически запрещено. Поэтому если диаметр труб основного контура 22 мм, то и патрубки насоса должны быть от 22 мм и выше.
3. 3. Оборудование с диаметром патрубков 32 мм может быть использовано, к примеру, в системах отопления с естественной циркуляцией для её модернизации.

Как выбрать циркуляционный насос?

Главной функцией насоса является прокачка нужного количества воды через котел для ее нагрева, а также через радиаторы, чтобы они отапливали помещение. Если насос выбрать неправильно, то появятся проблемы в отоплении.

Большинство проблем системы отопления связаны с неправильным выбором диаметров труб, а не с насосом.

Если насос выбран слишком мощный, то появится шум из-за большой скорости теплоносителя. Если напор насоса недостаточен, то последние радиаторы не будут греться, а котел станет тактовать. Вода будет нагреваться, но не прокачиваться с нужной скоростью через радиаторы отопления.

Общие рекомендации

Первым этапом следует составить тепловую карту дома. Для этого можно пригласить специалиста или воспользоваться калькулятором в интернете. Если по итогам составления карты получается, что теплопотери на один квадрат площади больше 100 ватт, то сначала нужно утеплить дом (потолок, стены), и уже потом рассчитывать систему отопления.

Можно осуществить расчет водяного теплого пола своими руками. При проектировании учитывают следующее: под громоздкую мебель и стационарное оборудование теплые полы не кладут.

При этом система должна покрывать не меньше 70 процентов всей обогреваемой площади, иначе обогрев будет неэффективным (варианты устройства теплого водяного пола).

Расчет мощности теплого пола водяного зависит от вида помещения:

• жилые комнаты, кухни – 110-150 ватт на квадрат;
• ванная – 140-150;
• остекленная лоджия или веранда – 140-180.

Расчет гидравлического сопротивления системы

Расчёта основанного на мощности котла может быть недостаточно, ведь система от системы отличается протяжённостью, диаметром труб, наличием поворотов, количеством радиаторов и арматуры – а это всё препятствия на пути потока.

Знать гидравлическое сопротивление важно для того, чтобы выяснить требуемый напор. Напор – показатель того, на какую высоту теоретически может поднять данная помпа столб воды

Отражает способность насоса преодолевать сопротивление системы

Напор – показатель того, на какую высоту теоретически может поднять данная помпа столб воды. Отражает способность насоса преодолевать сопротивление системы.

Высчитать точный напор в домашних условиях можно, только если есть доступ к технической литературе. Точная формула расчёта такая:

H = (R * L + Z) : p * V

• H – искомая величина (напор).
• R – сопротивление прямого участка (100 – 150 – получено опытным путём).
• L – общая протяжённость труб.
• Z – табличные данные. Сопротивление каждого фитинга и арматуры.
• P – плотность теплоносителя.
• V – скорость движения теплоносителя.

А для примерных расчётов нужно только будет измерить общую длину труб и оценить количество арматуры.

На каждые 10 м труб понадобится 0,6 м напора помпы (измеряется подача и обратка, округляется до десятков и полученный показатель умножается на 0,6).

К результату добавляется от 20 – 70 % (минимальный показатель для простых систем, максимальный – для перегруженных арматурой).

Для справки:

• Трёхходовой смеситель отнимает 20 % скорости;
• Фитинг – 30 %;
• Термореле – 70 %.
