Расчет буронабивной сваи
Несущая способность фундамента — это нагрузка, которую он сможет выдержать без разрушений, деформаций или других неприятных процессов. При конструировании буронабивного основания потребуется выяснить следующую информацию:
- сечение элемента;
- длина;
- расстояние между отдельными сваями.
Расчет свай по несущей способности часто выполняется с заранее известным сечением фундамента. Эта характеристика зависит от имеющейся в наличии техники. В качестве исходных данных необходимо подготовить:
- состав грунтов на участке;
- сбор нагрузок на опору дома.
Сбор исходных данных для расчета
Перед тем, как рассчитать буронабивной свайно-ростверковый фундамент, потребуется изучить свойства почвы на участке строительства. Выполнить это можно двумя методами: отрывка шурфов (глубоких ям) или бурение ручным инструментом. Изучение почвы проводят чуть глубже предполагаемой подошвы (примерно на 50 см). При выполнении работ необходимо анализировать каждый плат грунта, определять его тип.
Чтобы получить представление о том, какие бывают грунты, как правильно их различать, рекомендуется прочитать ГОСТ «Грунты. Классификация». Особого внимания заслуживает приложение А, в котором даны основные определения.
Следующий этап расчета буронабивной сваи и ростверка — сбор нагрузок. Его проще выполнять в тоннах. Для его выполнения потребуется знать объемы строительных конструкций и плотности материалов, из которых они изготовлены. Чтобы подсчитать массу здания нужно вспомнить простую формулу из школьной физики: «Массу мы легко найдем, умножив плотность на объем». В сбор нагрузок на фундаменты включают:
- собственную массу опорной части (назначают ориентировочно);
- массу перекрытий, стен, перегородок (проемы из общего объема лучше не вычитать);
- полезную нагрузку на перекрытия (для жилых зданий эта нагрузка назначается 150 кг/м 2 пола, берется на каждом этаже);
- массу кровли;
- снеговую нагрузку (зависит от климатического района строительства, расчет выполняется по СП «Нагрузки и воздействия»).
Найденную массу каждого элемента нужно умножить на коэффициент надежности по нагрузке. Величина этого коэффициента зависит от материала, из которого изготовлена конструкция. Для снеговой и полезной нагрузок коэффициенты постоянны и составляют 1,4 и 1,2 соответственно.
| Тип строительной конструкции | Коэффициент надежности по СП «Нагрузки и воздействия» |
| металлические | 1,05 |
| деревянные | 1,1 |
| железобетонные и армокаменные (например, кирпичные), изготовленные на заводе | 1,2 |
| железобетонные монолитные | 1,3 |
Более подробную информацию о сборе нагрузок на фундаменты можно найти в статье «Сбор нагрузок на фундамент — пример».
Справочная информация
Чтобы правильно рассчитать буронабивной свайный фундамент потребуется знать прочностные характеристики грунта. Информацию об этом можно найти в ВСН 5-71. Для удобства далее представлены адаптированные таблицы из этого документа отдельно по каждому типу почв.
Таблица 1. Несущая способность глинистых грунтов в зависимости от консистенции и пористости на опорном участке сваи, т/м 2 .
Таблица 2. Несущая способность глинистых грунтов по длине буронабивной сваи, т/м 2 .
Таблица 3. Несущая способность песчаных грунтов, т/м 2 .
Таблица 4. Несущая способность крупнообломочных грунтов, т/м 2 .
Чтобы выполнить расчет сечения и расстояния между сваями необходимо выбрать одно или два (для глин) значения из приведенных в таблице в зависимости от результатов отрывки шурфов или бурения.
Порядок расчета
После внимательного изучения всех предыдущих пунктов для расчета свайно-ростверкового фундамента должна иметься следующая информация:
- масса дома в тоннах и нагрузка на каждый погонный метр ростверка;
- несущая способность грунта в тоннах на м 2 .
Чтобы найти нагрузку на погонный метр фундамента, нужно массу дома поделить на суммарную длину ростверка.
Несущая способность одной сваи находится по формуле:
P = (0,7*R*S) + (u*0,8*fin*li), где
P — несущая способность каждой сваи фундамента;
R — прочность грунта, найденная по табл. 1, 3 или 4;
S — площадь сечения сваи на конце (формула для нахождения приведена далее);
Как правильно подбирать для дома, веранды, забора?
Винтовые сваи отличаются от остальных типов такого фундамента более дешевой стоимостью, но при этом ограниченной грузоподъемностью.
Рекомендации по выбору винтовых опор под разные случаи частного строительства:
| Диаметр трубы, мм | Размер винтовой части, мм | Несущая способность, т | Назначение |
| 57 | 180 | 0,8 | Легкие заборы, теплицы, мостики, качели |
| 76 | 220 | 1,5 | Заборы из кирпича и профнастила, хозблоки |
| 89 | 250 | 3,0 | Одноэтажные деревянные постройки, веранды |
| 108 | 300 | 4,5 | Каркасные дома, сооружения из бруса |
| 133 | 350 | 7,0 | Дома из бревен большого диаметра и газобетона, а также конструкции промышленного назначения |
Среди всех забивных опор широкое применение получили ж/б конструкции, которые в отличие от деревянных и металлических столбов, способны выдержать большие нагрузки и служат от 100 лет.
Назначение железобетонных забивных опор:
| Длина стержня, м | Сечение, мм | Грузоподъемность, т | Тип постройки |
| 3–4 | 150х150 | 10–15 | Легковесные постройки, деревянные дома, веранды, заборы, беседки |
| 3–4 | 200х200 | до 20 | Кирпичные дома, многоэтажные сооружения из газобетона, промышленные конструкции |
В отличие от двух предыдущих типов буронабивные сваи изготавливаются непосредственно на строительной площадке. Перед тем, как подготавливать скважину, конструктору необходимо проанализировать суммарные нагрузки и геологию почвы.
В соответствии с потребностями в несущей способности фундамента бурят шурфы таких размеров:
| Диаметр скважины, мм | Несущая способность одного опорного элемента, т | Назначение постройки |
| 150 | 1,0 | Заборы из сетки рабицы, садовые качели и беседки |
| 200 | 2,0 | Металлические ограждения, пристройки к дому, сооружения хозяйственного назначения |
| 250 | 3,0 | Веранды, каркасные и деревянные одноэтажные дома, гаражи, бани |
| 300 | 4,0 | Малоэтажные дома из брусьев и газобетона |
| 400 | 7,5 | Двух и более этажные здания и другие тяжеловесные постройки. |
Длины несущих элементов определяются, исходя из уровня твердых пород, в которые должны упираться нижние концы свай. При этом обязательным остается условие, что глубина фундамента закладывается ниже точки промерзания.
Какие параметры нужно рассчитать для правильного выбора свайного фундамента
Параметры, необходимые для обоснованного выбора свайного фундамента, можно разделить на две группы:
- Измеряемые.
- Расчетные.
К измеряемым могут быть причислены все свойства грунта на данном участке:
- Состав слоев.
- Уровень залегания грунтовых вод.
- Особенности гидрогеологии, возможность сезонного подтопления, подъемы и понижения водоносных горизонтов.
- Глубина залегания и состав плотных слоев.
К расчетным параметрам относятся:
- Величина нагрузки на основание.
- Несущая способность опоры.
- Схема расположения стволов.
- Параметры свай и ростверка.
Указаны только самые общие параметры, в ходе создания проекта нередко приходится рассчитывать большое количество дополнительных позиций.
ВАЖНО!
Расчет фундамента — ответственная и очень сложная задача. Ее решение можно поручить только грамотному и опытному специалисту, имеющему соответствующую профессиональную подготовку и квалификацию
Кроме того, заказ на выполнение расчета должен быть оформлен официальным порядком, чтобы проектировщик нес полную ответственность за результат своих действий. Проект, составленный неформальным порядком, может стать приговором как самой постройке, так и людям, проживающим в ней.
Размеры ростверка и его армирование
Элемент проектируется так же, как и ленточный фундамент. Высота ростверка зависит от того, насколько нужно поднять здание, а также от его массы. Самостоятельно можно выполнить расчет элемента, который опирается вровень с землей, или немного заглублен в нее. Основа расчетов висячего варианта слишком сложна для неспециалиста, поэтому такую работу стоит доверить профессионалам.

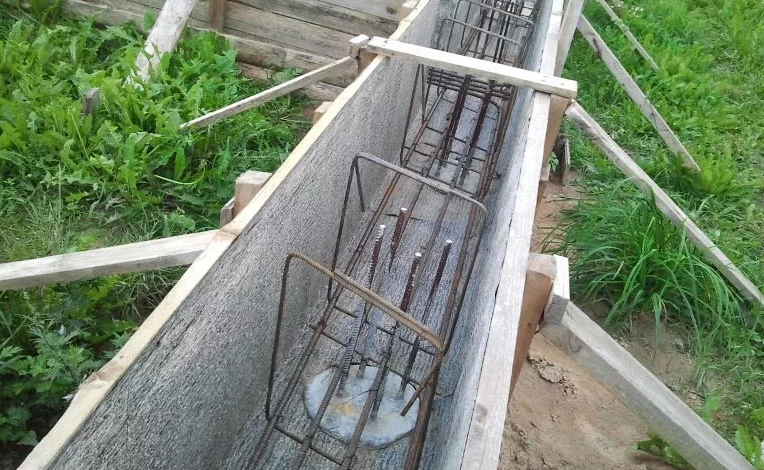

Пример правильной вязки арматурного каркаса
Размеры ростверка вычисляются так: В = М / (L • R), где:
- B — это минимальное расстояние для опирания ленты (ширина обвязки);
- М — масса здания без учета веса свай;
- L — длина обвязки;
- R — прочность почвы у поверхности земли.
Арматурные каркасы обвязки подбираются так же, как и для здания на ленточном фундаменте. В ростверке требуется установить рабочее армирование (вдоль ленты), горизонтальное поперечное, вертикальное поперечное.
Общую площадь сечения рабочего армирования подбирают так, чтобы она была не меньше 0,1% от сечения ленты. Чтобы подобрать сечение каждого стержня и их количество (четное), пользуются сортаментом арматуры. Также необходимо учитывать указания СП по наименьшим размерам.
| Рабочая арматура | длина стороны ленты | от 10 мм |
| длина стороны ленты> 3м | от 12 мм | |
| Горизонтальные хомуты | от 6 мм | |
| Вертикальные хомуты лента высотой | от 6 мм | |
| Вертикальные хомуты при высоте ленты > 80 см | от 8 мм |
Основные достоинства использования онлайн-калькулятора
Онлайн-калькулятор позволяет вам получить нужный результат с минимальными затратами времени и сил. Вот основные достоинства, объясняющие его большую популярность:
Расчеты проводятся с высокой степенью точности. Все вычисления производит машина, так что вы оказываетесь застрахованы от ошибки. Ранее для того, чтобы провести расчет винтовых свай заказчикам приходилось вооружаться ручкой и бумагой. Это отнимало неоправданно много времени и приводило к ошибкам. С появлением удобного онлайн-инструмента всё изменилось.
Высокая скорость расчета. Если сроки поджимают, а приобрести сваи нужно быстро, использование онлайн-калькулятора станет оптимальным решением
Обратите внимание на то, что программа обрабатывает все введенные данные за считанные секунды.
Большая универсальность использования. Наш калькулятор может работать с большим количеством самых разных параметров
В частности, на выбор пользователя предоставляется несколько вариантов строений и типов грунта – вы обязательно найдете то, что вам нужно. В результате, с использованием такого калькулятора, вы без труда проведете все нужные расчеты.
Отсутствие необходимости долгой установки. Если ранее расчетные программы требовали от вас длительного скачивания и установки на компьютер, с появлением онлайн-калькулятора вы можете проводить расчеты в режиме реального времени. Программа проста и понятна и работает непосредственно с самого сайта.
Влияние габаритов на стоимость
Выбор типа и параметров свай обусловлен не только их практичностью в исходных условиях, но и экономической целесообразностью. Поскольку несущая способность силовых элементов зависит от габаритов, то полезно оценить, насколько меняется стоимость для различных моделей опор.
Зависимость цены винтовых опор от габаритов отражена в таблице:
| Длина стержня, м | Диаметр трубы, мм | Размер лопасти, мм | Цена, руб. |
| 1,5 | 57 | 200 | 850 |
| 2,0 | 76 | 250 | 1150 |
| 2,0 | 89 | 250 | 1290 |
| 2,5 | 89 | 250 | 1400 |
| 1,5 | 108 | 300 | 1200 |
| 2,0 | 108 | 300 | 1450 |
| 2,5 | 108 | 300 | 1550 |
Сравнить, как изменяется стоимость забивной опоры в зависимости от размеров, можно по данным из таблицы:
| Длина ствола, м | Тип сечения, мм | Стоимость, руб. |
| 3 | 150х150 | 1350 |
| 4 | 150х150 | 1750 |
| 3 | 200х200 | 1800 |
| 4 | 200х200 | 2300 |
От размеров буронабивных опор зависит потребность в бетоне, цена на который определяется исходя и его прочностных характеристик. Стоимость такого фундамента обходится в среднем от одной тысячи рублей за погонный метр.
К факторам, увеличивающим стоимость, относят:
- расход и класс арматуры,
- гидроизоляционные материалы,
- песок,
- щебень и т.д.
Как видно из представленных данных, цена силовых элементов прямо пропорциональна их параметрам.
Чем больше размеры, чем выше несущая способность такого основания. К факторам ценообразования также следует относить качество использованного материала.
Расчет ростверка
Расчет ростверка свайного фундамента выполняется примерно так же, как и вычисления для ленточного типа опорной части дома. Чтобы рассчитать ширину ленты потребуется воспользоваться формулой:
В = М/L*R, где
B — необходимая ширина ростверка;
М — масса дома (за вычетом массы свай);
L — длина ростверка;
R — несущая способность грунта (слоя у поверхности).
Этот расчет подойдет для ленты, расположенной непосредственно на земле или с небольшим заглублением. Для висячего ростверка расчет будет более сложным, выполнять его самостоятельно проблематично.
Армирование ростверка
Подобрав ширину ростверка буронабивного фундамента, необходимо грамотно его армировать. Можно использовать требования к стальным стержням из СП «63.133301.2012».
В качестве материала для армирования выбирают пруты класса А400 (Alll). Максимально допустимый диаметр рабочих прутов — 40 мм. Минимальные значения приведены в таблице.
| Вид арматуры | Диаметр прутов | |
| Продольная (рабочее) | длина стороны ростверка меньше 3м | общее сечение всего армирования = 0,001*В*H, где B— ширина ростверка, а H — высота. По площади сечения диаметр находят с помощью сортамента арматуры. Количество стержней принимается четным (одинаковое число сверху и снизу). Диаметр назначают не менее 10 мм |
| длина стороны ростверка больше 3м | то же, но диаметр назначают не менее 12 мм. | |
| Поперечное (горизонтальное) | 6 мм | |
| Вертикальное при высоте ростверка меньше 80 см | 6 мм | |
| Вертикальное при высоте ростверка больше 80 см | 8 мм |
Пример расчета свайного буронабивного фундамента
Исходные данные для расчета:
- одноэтажный кирпичный дом с мансардой, толщина стены 380 мм;
- размеры в плане 7 на 9 метров, внутренних несущих стен нет (только перегородки), высота этажа 3 м;
- кровля стропильная мансардная с покрытием из металлочерепицы;
- грунты на участке — полутвердая глина с коэффициентом пористости 0,6, залегает на 3 м, R = 72 т/м2, fin = 3,5 т/м2 (взято значение для глубины 1 м).
Сбор нагрузок удобнее выполнять в табличной форме. Необходимо не забывать коэффициенты по надежности.
| Нагрузка | Величина, кг |
| Наружные кирпичные стены 380 мм | (9 м(длина)*2 шт + 7 м (ширина)*2 шт)*4,5м(высота на первом этаже + на мансарде)*0,38 м*1800 кг/м3 (плотность кирпича)*1,2 (коэффициент) = 118200 кг |
| Перегородки из гипсокартона без шумоизоляции высотой 2,7 м (от пола до потолка) | 30 м (длина на весь дом)*2,7 м (высота)*27,2 кг*1,2 = 2645 кг |
| Железобетонные монолитные перекрытия толщиной 200 мм | 2шт (на 2 этажа) *7 м (ширина дома )*9 м (длина дома)*160 кг/м2 (средняя масса перекрытия на кв. м) *1,3 = 26210 кг |
| Кровля | 7 м*9 м*60 кг (масса кв. метра кровли из металлочерепицы) *1,2 (коэффициент надежности) /соs30ᵒ (угол наклона ската) = 5215 кг |
| Полезная нагрузка на перекрытия (2 шт., пол первого и пол второго этажей) | 2 шт *7 м*9 м*150 кг/м2 (нормативное значение для жилья) *1,2 = 22680 кг |
| Снег (нормативное значение снеговой нагрузки взято для г. Москва) | 7м*9м*180 кг (нормативное значение) *1,4/cos30° = 13050 кг |
Ростверк предварительно принимаем шириной 0,4 м и высотой 0,5 м. Длина буронабивной сваи предварительно — 3 м, сечение диаметром 40 см, устанавливаются с шагом 1,5 м.
Количество свай = 32 м (L, длина ростверка)/1,5 м (шаг свай) +1 = 22 шт. (округляем до целых в меньшую сторону). S = 3,14*0,42/4 (формула площади через диаметр, см. ранее) = 0,126 м2.
Масса ростверка: 0,4м *0,5 м *32 м (длина) *2500 кг/м3 (плотность ж/б)* 1,3 (коэффициент) = 20800 кг.
Масса свай: 22 шт.*3 м *0,126 м2 *2500 кг/м3 *1,3 = 27030 кг.
Суммарная масса всего дома = 235830 кг = 236 т.
Нагрузка на погонный метр = Q = 236 т/32 м = 7,36 т/м.
Конструктивные особенности свайного фундамента
Винтовой фундамент состоит из двух конструктивных элементов — свайных опор и их обвязки (ростверка). Опоры передают нагрузку, исходящую от здания, на грунт, минуя поверхностные низкоплотные пласты земли и перенося вес дома на глубинную, уплотненную почву.
В зависимости от схемы размещения свай, выделяют два типа винтовых фундаментов:
- с последовательным расположением опор — сваи размещаются на равноудаленном расстоянии друг от друга по периметру внешних и внутренних стен дома;
- с расположением в виде свайного поля — опоры равномерно распределены по всей площади здания.
Исходя из схемы расположения свай выбирается способ их обвязки. Для последовательных свай применяются ленточные ростверки, тогда как сваное поле обвязывается сплошным, плитным ростверком.
Ростверк винтового фундамента выполняет три функции:
- равномерно распределяет между опорами вес дома;
- выступает в качестве опорной поверхности для цокольного перекрытия;
- увеличивает устойчивость свай в грунте.
Устойчивость опор достигается за счет того, что сваи соединяются между собой и начинают работать как единая конструкция, что дает повышенное сопротивление к опрокидывающим нагрузкам и защищает опору от крена, который может произойти с одиночной сваей.
В зависимости от материала, ростверк на сваях может быть монолитным (железобетон) из бруса либо швеллера. Для строительстве тяжелых домов предпочтительна железобетонная обвязка винтового фундамента, для легких домов — брусовая.
Типы используемых свай
Используемые в фундаментном строительстве винтовые сваи отличаются типом лопастей и диаметром:
- сваи ∅ 57 мм — применяются для возведения легких заборов и навесов;
- сваи ∅ 57 мм — пригодны для возведения легких вспомогательных помещений (сараев, беседок) и тяжелых заборов;
- сваи ∅ 89 мм — используются для каркасных домов, гаражей и одноэтажных построек из легких материалов;
- сваи ∅ 108 мм — имеют высокую несущую способность по материалу (до 6 тонн), позволяют строить дома высотой 1-2 этажа из бруса, сруба, пенобетона.
В малоэтажном строительстве применяются широколопастные сваи, соотношение диаметра ствола и лопастей в которых превышает 1,5.
Основные схемы размещения
Существует несколько разновидностей схем расположения свай:
- Свайное поле.
- Свайный куст.
- Свайная полоса.
Свайное поле представляет собой участок с равномерно распределенными по всей площади опорами.
Используется для жилых или вспомогательных построек, обладающих подходящим весом, этажностью и материалом для использования винтовых свай. Свайные кусты применяются для создания опорной конструкции под точечные объекты — вышки электропередач или мобильной связи, колонны, трубы котельных и т.п.
Свайные полосы служат фундаментом для линейных сооружений — ограждений, заборов, набережных и т.п.
При проектировании схемы расстановки опор учитывается конфигурация, геометрические и функциональные особенности всех элементов сооружения. Нередко используются смешанные, или комбинированные схемы расположения свай, когда совместно со свайным полем наблюдаются участки с кустами и полосами.
Необходимо учитывать, что минимальное расстояние между соседними сваями не должно превышать 2 диаметра, а между соседними рядами — 3 диаметра режущих лопастей
Это важно, так как при погружении грунт теряет свою плотность, на восстановление которой уходит большое количество времени
Самостоятельный анализ
Определение слоев проводится самостоятельно по имеющимся выкопанным колодцам, погребам или буровым отверстиям. Однако такая методика не рекомендуется, так как часто влечет за собой получение ошибочных результатов, значительно понижающим надежность всего здания. Чтобы компенсировать погрешности при самостоятельном анализе, коэффициент берут максимальный, то есть 1,7.
Интересно, что такое решение часто приводит к необходимости увеличения общего числа свай, что финансово бывает дороже, чем оплата услуг специалиста для анализа по эталонной скважине. Прежде чем принимать решение, необходимо хорошо подумать, на что лучше потратить деньги – дополнительные опоры или квалифицированную информацию об особенностях грунта.
Арматура
Расчет армирования ростверка – не менее важный этап строительства. Стальной каркас помогает фундаменту справиться с нагрузками, повышает его упругость, увеличивает период «жизни» основания здания.
Расчет необходимого количества арматуры для ростверка с нашим онлайн-калькулятором очень прост.
Перед этим нужно определить схему каркаса. И после этого занести показатели в соответствующие поля для дальнейшего расчета. Это:
- Количество поясов. Как правило, планируется два продольных: верхний и нижний.
- Количество рядов в каждом поясе. Это количество продольных стержней в конструкции каждого пояса. Учитываются и дополнительные (промежуточные) пояса, если таковые предусмотрены схемой армирования.
- Шаг поперечных и вертикальных стержней. Для создания прочного каркаса применяются вертикальные и поперечные перемычки (стержни). Они усиливают жесткость конструкции и формируют прямоугольное сечение ленты. Шаг — расстояние между соседними поперечными и вертикальными перемычками.
После внесения всех данных Вы получите исчисления, в которых будут указаны длины необходимой арматуры: продольной, поперечной, вертикальной и общей.
Монтаж армопояса для ростверкаФото из открытых источников
Расчет свайного фундамента с ростверком
Для проведения расчетов такого плана следует обращаться к специалистам, специализирующихся в этом профиле. Перед этим проводятся геологические изыскания, позволяющие разработать проект, соответствующий почве на стройплощадке.
| Совет эксперта! Если работы по геодезическому изысканию проведены не будут, то произвести точные расчеты основания с ростверком будет невозможно. Объясняется это тем, что несущая способность определяется только на основании силы сопротивления почвы. |
Рис: Схема свайно-ростверкового фундамента
Для проведения изысканий на участке бурится отверстие в почве для ее пробы и анализа. Только потом можно проводить важные расчеты.
При разработке проекта учитываются такие параметры по сваям:
- Глубина погружения.
- Диаметр сваи.
- Количество свай.
- Схема их расположения.
По ростверку:
- Форма ростверка (3 вида: высокий, повышенный, низкий).
- Диаметр.
- Устойчивость на изгиб и продавливание.
- Метод армирования.
Рис: Схематическое положения ростверка свайного фундамента
| Совет эксперта! Определить высоту ростверка следует исходя из веса будущего сооружения и уровня пучинистости грунта. |
Поможем с расчётами и работами по свайному фундаменту
Мы опытная компания по погружению железобетонных свай и шпунтов, с большим парком техники и большим количеством сданных объектов. Поможем Вам с возведением свайного фундамента любой сложности, примеры наших работ на фото. Видео наших работ. Ждём Вашего обращения по заявке:
Цены на услуги
…
Подробнее
Смета на забивку свай — техкарта на забивку свай
Существуют 2 типа сметы — коммерческая смета смета Данная смета составляется с учетом спроса и предложений, загруженности оборудования и специфики конъюнктуры. Наша…
Подробнее
Расчёт нагрузки на фундамент
Неприятно наблюдать, как в недавно построенном доме появляются на стенах трещины. Самое печальное в этой ситуации, что исправить практически ничего изменить нельзя,…
Подробнее
Расчёт нагрузки на фундамент
Ознакомьтесь с материалом о том зачем это делается, а также как грамотно и верно выполнять расчёт нагрузки на фундамент.
Плюсы и минусы свайно-ростверкового фундамента
Конструкция свайно-ростверкового фундамента представлена свайными опорами, объединёнными вверху плитами или балками…
Сбор нагрузок
Перед расчетом буронабивного фундамента также необходимо выполнить сбор нагрузок от всех вышележащих конструкций. Потребуется два отдельных вычисления:
- нагрузка на сваю (с учетом ростверка);
- нагрузка на ростверк.
Это необходимо потому, что отдельно будет выполнен расчет ростверка свайного фундамента и характеристик свай.
При сборе нагрузок необходимо уесть все элементы здания, а также временные нагрузки, к которым относится масса снегового покрова на крыше, а также полезная нагрузка на перекрытие от людей, мебели и оборудования.
Для расчета свайно-ростверкового фундамента составляется таблица, в которую вносится информация о массе конструкций. Чтобы рассчитать эту таблицу, можно пользоваться следующей информацией:
| Конструкция | Нагрузка |
|---|---|
| Каркасная стена с утеплителем, толщиной 15 см | 30-50 кг/кв.м. |
| Деревянная стена толщиной 20 см | 100 кг/кв.м. |
| Деревянная стена толщиной 30 см | 150 кг/кв.м. |
| Кирпичная стена толщиной 38 см | 684 кг/кв.м. |
| Кирпичная стена толщиной 51 см | 918 кг/кв.м. |
| Гипсокартонные перегородки 80 мм без утепления | 27,2 кг/кв.м. |
| Гипсокартонные перегородки 80 мм с утеплением | 33,4 кг/кв.м. |
| Междуэтажные перекрытия по деревянным балкам с укладкой утеплителя | 100-150 кг/кв.м. |
| Междуэтажные перекрытия из железобетона толщиной 22 см | 500 кг/кв.м. |
| Пирог кровли с использованием покрытия из | |
| листов металлической черепицы и металлических | 60 кг/кв.м. |
| керамочерепицы | 120 кг/кв.м. |
| битумной черепицы | 70 кг/кв.м. |
| Временные нагрузки | |
| От мебели, людей и оборудования | 150 кг/кв.м. |
| от снега | определяется по табл. 10.1 СП “Нагрузки и воздействия” в зависимости от климатического района |
Собственный вес фундаментов и ростверка определяется в зависимости от геометрических размеров. Сначала требуется вычислить объем конструкции. Плотность железобетона при этом принимается равной 2500 кг/куб.м. Чтобы получить массу элемента, нужно объем умножить на плотность.
Каждую составляющую нагрузки нужно умножить на специальный коэффициент, который повышает надежность. Его подбирают в зависимости от материала и способа изготовления. Точное значение можно найти в таблице:
| Тип нагрузки | Коэффициент |
|---|---|
| Постоянная для: – дерева – металла – изоляции, засыпок, стяжек, железобетона – изготавливаемых на заводе – изготавливаемых на участке строительства | 1,1 1,05 1,1 1,2 1,3 |
| От мебели, людей и оборудования | 1,2 |
| От снега | 1,4 |
Общие сведения по результатам расчетов
1. Общая длина ростверка — Периметр фундамента, с учетом длины внутренних перегородок.
2. Площадь подошвы ростверка — Соответствует размерам необходимой гидроизоляции.
3. Площадь внешней боковой поверхности ростверка — Соответствует площади необходимого утеплителя для внешней стороны фундамента.
4. Общий Объем бетона для ростверка и столбов — Объем бетона, необходимого для заливки всего фундамента с заданными параметрами. Так как объем заказанного бетона может незначительно отличаться от фактического, а так же вследствие уплотнения при заливке, заказывать необходимо с 10% запасом.
5. Вес бетона — Указан примерный вес бетона по средней плотности.
6. Нагрузка на почву от фундамента в местах основания столбов — Нагрузка на почву от веса фундамента в местах основания столбов/свай.
7. Минимальный диаметр продольных стержней арматуры — Минимальный диаметр по СНиП, с учетом относительного содержания арматуры от площади сечения ленты.
8. Минимальное кол-во рядов арматуры ростверка в верхнем и нижнем поясах — Минимальное количество рядов продольных стержней в каждом поясе, для предотвращения деформации ленты под действием сил сжатия и растяжения.
9. Минимальный диаметр поперечных стержней арматуры (хомутов) — Минимальный диаметр поперечных и вертикальных стержней арматуры (хомутов) по СНиП.
10. Минимальное кол-во вертикальных стержней арматуры для столбов — Количество вертикальных стержней арматуры на каждый столб/сваю.
11. Минимальный диаметр арматуры столбов — Минимальный диаметр вертикальных стержней для столбов/свай.
12. Шаг поперечных стержней арматуры (хомутов) для ростверка — Шаг хомутов, необходимых для предотвращения сдвигов арматурного каркаса при заливке бетона.
13. Величина нахлеста арматуры — При креплении отрезков стержней внахлест.
14. Общая длина арматуры — Длина всей арматуры для вязки каркаса с учетом нахлеста.
15. Общий вес арматуры — Вес арматурного каркаса.
16. Толщина доски опалубки — Расчетная толщина досок опалубки в соответствии с ГОСТ Р 52086-2003, для заданных параметров фундамента и при заданном шаге опор.
17. Кол-во досок для опалубки — Количество материала для опалубки заданного размера.
Объем бетона
Определение количества кубометров раствора для заливки фундамента — важная составляющая технологического процесса строительства. Расчет ростверка фундамента дома «на глазок» приведет к нежелательным результатам и дальнейшим негативным последствиям.
Если бетона будет недостаточно, залитый в несколько приемов фундамент потеряет однородность. Физические и химические свойства различных замесов отличаются. Неизрасходованные излишки смеси также нежелательны, так как весь объем оплачен.
Расчет бетона для ростверка с помощью нашего калькулятора прост и удобен, программа выдаст готовый необходимый объем бетона.
Расчет винтовых свай. Калькулятор цены винтовых свай
Компания «СваяК» занимается производством свай для винтовых фундаментов, а также организацией установки прочных и долговечных основ для конструкций различных габаритов и параметров. Мы предлагаем оказание отдельных видов услуг и выполнение работ «под ключ».
Понимая, как сложно бывает определиться с количеством необходимых изделий, делая предварительные расчеты, мы предоставляем нашим клиентам такую опцию как «калькулятор винтовых свай».
Вы можете воспользоваться этой функцией самостоятельно, зайдя на сайт компании или, прибегнув к помощи консультанта. Передав ему всю имеющуюся информацию о предполагаемой постройке, вы получите расчеты, которые произведет калькулятор винтовых свай уже через несколько секунд.
Этот метод позволит избавиться от лишних трат времени на самостоятельные подсчеты количества необходимой продукции, а также позволит сэкономить финансовые средства, которые вы могли бы потратить в случае ошибки.
Винтовые сваи: расчет количества, калькулятор от «СваяК»
Удобная опция, которой мы предлагаем воспользоваться для точного расчета количества необходимых винтовых свай при организации фундамента, предполагает наличие некоторых данных для оформления заявки.
Зайдите в раздел сайта «винтовые сваи расчет количества калькулятор», следуя алгоритму, заполните необходимые поля:
- Укажите тип планируемого сооружения и его этажность;
- Внесите данные о длине и ширине постройки, а также уточните наличие мансарды;
- Выберите материал стен и напишите адрес предполагаемого строительства;
- Укажите свои персональные данные.
Расчет винтовых свай будет произведен автоматически, а результаты, полученные при проведении процедуры, будут отправлены на вашу почту.
При необходимости уточнения подробностей планируемого строительства, оформляя заявку, вы можете прикрепить файл с конкретными данными для учета в процессе расчетов.
Как происходит расчет количества винтовых свай для каркасного дома?
Производя расчет количества винтовых свай для каркасного дома, необходимо учитывать его этажность и потенциальную нагрузку на фундамент, ожидаемую, например, в период выпадания осадков. Проанализируйте тип грунта в соотношении с необходимым типом свай и оцените необходимость обвязки винтовых свай.
Помните, что самостоятельный расчет расходных материалов не влечет за собой рисков для здоровья в отличие от самостоятельного проведения работ по обустройству винтового фундамента. Обращайтесь за помощью в расчетах и организации конструкции к специалистам компании «СваяК».
Расчет количества винтовых свай от специалистов «СваяК»
Главный принцип нашей организации – клиентоориентированность! Мы делаем все возможное, чтобы предоставить нашим клиентам продукцию высочайшего качества по доступным ценам. Все услуги, реализуемые экспертами компании «Сваяк» предполагают предварительный расчет, чтобы потребитель мог заблаговременно оценить свои финансовые возможности и подготовиться к приобретению.
Расчет количества винтовых свай входит в число опций, которыми мы предлагаем воспользоваться для комфортного сотрудничества и получения быстрых и эффективных результатов. Обращайтесь за помощью в установке винтового фундамента в компанию «СваяК». Мы не только произведем корректные расчеты, но и выполним любой проект «под ключ»!
Виды свай для фундамента
Различают две основные категории, отличающиеся по способу противодействия осадкам свайных фундаментов: стоечные и висячие. Устойчивость висячей сваи обеспечивается за счет силы трения между внешней поверхностью и окружающим ее после погружения грунтом. Стоечные оснащены упором возле своих оснований, который удерживает конструкцию, основываясь на плотных слоях грунта под ним. А также упором служат лопасти винтовых свай, дополнительно трамбующие грунт во время монтажа.
Разделение свай по способу строительства:
Забивной тип
По названию понятно, что данные сваи забиваются в грунт с помощью специальных механизмов (строительные пневмомолоты). Их особенностью является тот факт, что при забивании сила, воздействующая на нее, берется из расчета свайного фундамента. Таким образом, она погружается до глубины, на которой находится довольно прочный слой грунта, способный выдержать расчетную массу дома. Данный тип считается очень устойчивым, при забивании грунт вокруг нее и под ней дополнительно уплотняется. Монтаж забивных свай практически не используется при строительстве небольших домиков и частных коттеджей, так как требует применения сложной спецтехники.
Винтовые
Изделия состоят из стальной трубы и приваренных в нижней части лопастей либо это цельнолитая конструкция (что предпочтительнее в плане долговечности). Лопасти способствуют проникновению в грунт при ее закручивании, а после установки они удерживают на себе нагрузку на свайный фундамент и не дают ей проворачиваться. В верхней части изделия находятся специальные отверстия, с помощью которых свая ввинчивается в землю. При этом этот процесс вполне можно осуществить вручную, контролируя вертикальное положение во время работы. Внутренний объем заполняется бетоном для увеличения массы и защиты от коррозии.
Буронабивные
Порядок установки буронабивных свай не предусматривает использование готовых металлоконструкций. Роль сваи в данном случае выполняет бетон, залитый в предварительно пробуренную скважину. Если грунт недостаточно плотный также потребуется опалубка. Этот способ достаточно прост в применении и подходит для индивидуального строительства. Единственный нюанс: расчетная нагрузка на сваю может оказаться слишком высокой для избранного в качестве основания слоя грунта.
Таблица 1
Выбор строительной площадки
Местоположение строительной площадки определяется в соответствии с назначением возводимого здания и типом его конструкций. Строительная площадка выбирается без наличия наледи и отсутствия паводковых вод.
Участки земли, расположенные у подножия гор, зачастую насыщены наледями, вздутиями пучинистых грунтов и глубинными прожилками льда. На пологих склонах такие явления не наблюдаются. Такие участки наиболее приемлемы для строительства.
Для оценки пригодности участка под строительство производят геодезическую съёмку. Также делают съёмку окружающей местности. Это позволит обрисовать всю картину направления естественных водных потоков, возможность их отвода и устройства канализационных каналов.
