Разновидности лазерных строительных уровней
Лазерные уровни можно разделит на 3 большие группы.
Точечные
Также устройства этого типа часто называют статическими построителями осей. Это самая простая разновидность уровней, которые работают за счет системы линз. В таких приборах отсутствует оптика призматического типа, поэтому световой поток получается довольно мощным. Это объясняет и высокую дальность действия приборов.
Но точечные уровни не проецируют линии, а только 3-5 точек, которые хорошо видны в разных плоскостях. То есть такие приборы работают по принципу лазерной указки. Это удобно, когда работа ведется в большом помещении. Также такие лазерные уровни отлично подходят для разметки под обои, крепежи и прочее. Такие модели можно назвать больше бытовыми, так как на крупных строительных площадках их используют редко.

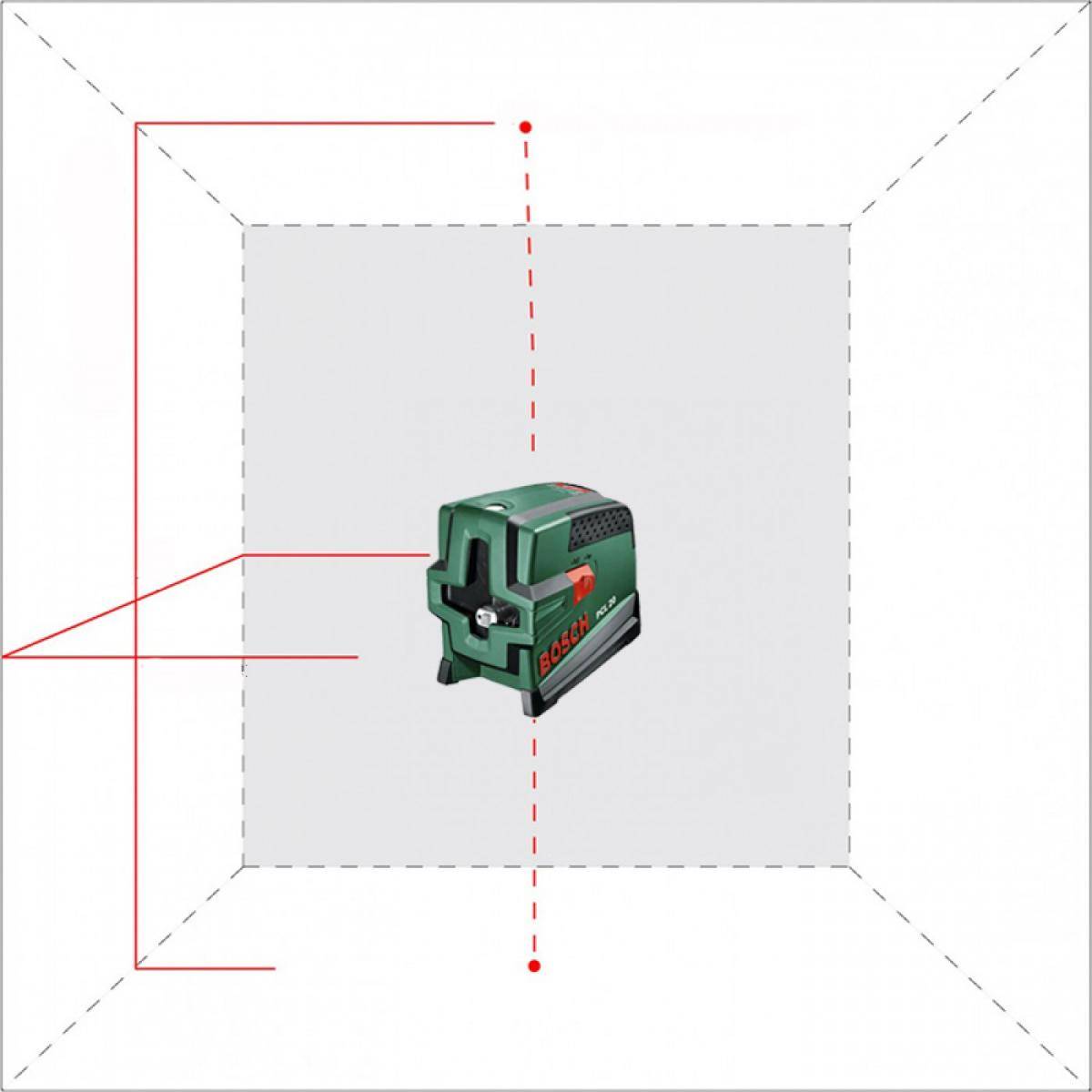

Статические построители линий или плоскостей
Приборы этого типа также встречаются в продаже под названием кросс-лайнеры. В таких уровнях предусмотрены призмы и светодиоды, через которые проходит луч от источника и преобразуется в поток, который виден в форме линии на поверхности. Так как призм и светодиодов может быть 2-3, такие приборы еще часто называют мультипризменными.
Большинство кросс-лайнеров могут сразу предавать потоки в нескольких плоскостях. За счет этого проецируется четкое перекрестье. Это удобно при ведении строительных или отделочных работ. Но нужно учитывать, что развертка лучей в классическом построителе линий будет проецироваться только в той части помещения, куда направляется прибор. Соответственно, для каждой стены придется поворачивать уровень. Хотя в продаже есть и боле дорогие модели, способные проецировать плоскости на 120°, 160° и даже 360°.
Дальность действия построителя линий составляет менее 20 м. Но если в модели предусмотрен режим работы с использованием приемника, то это расстояние можно увеличить.
Главным недостатком кросс-лайнеров является то, что за счет призм интенсивность светового потока более низкая. То есть при ярком освещении (например, в солнечный день) проекции могут быть видны намного хуже.

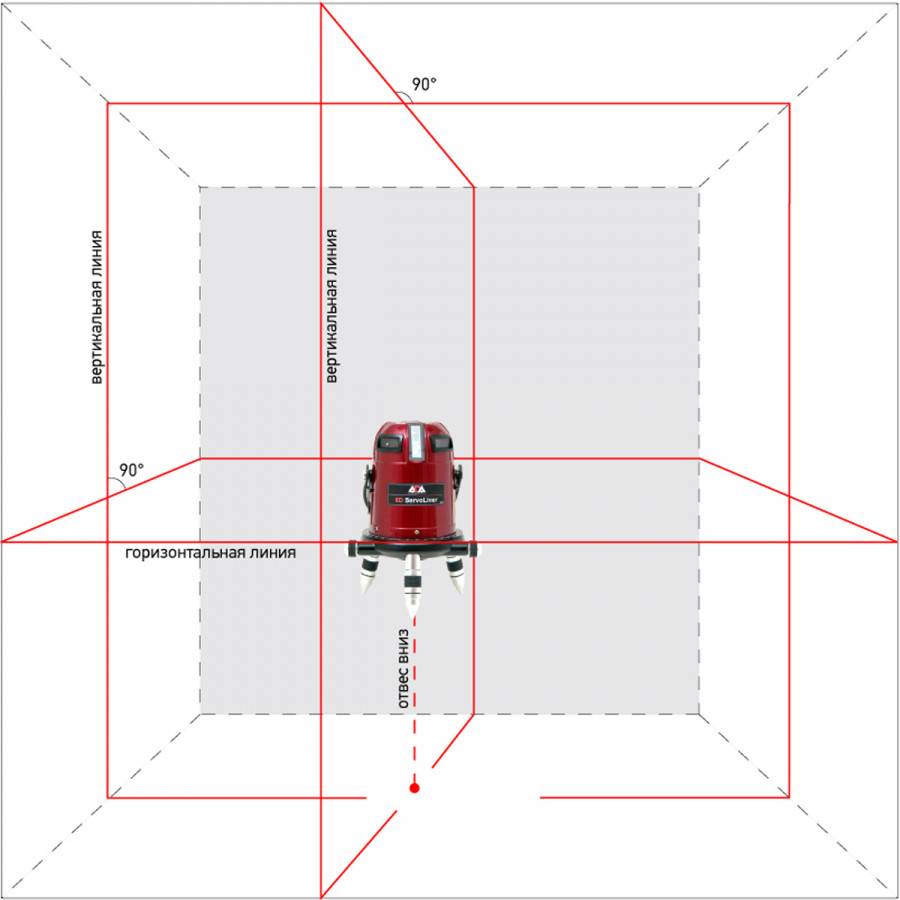

Ротационные построители плоскостей
Обладают такими же функциями и принципом работы как и кросс-лайнеры, но способны создавать развертки на 360°. Такие модели оснащены вращающейся головкой, которая преобразует луч в плоскость. В ротационных лазерных уровнях нет призменного рассеивателя, поэтому проекция яркая и видна при любых условиях освещения. Соответственно модели лишены минусов предыдущих приборов. Но зато стоят они намного дороже (не менее 20 000 рублей). Преимущественно такие уровни применяются на крупных строительных площадках и относятся к категории профессионального оборудования. Самые дорогие модели оснащены сразу двумя вращающимися головками. При этом можно регулировать скорость их вращения (от 10 до 600 об/мин).
Таким образом, для использования в бытовых условиях стоит выбирать точечные или линейные лазерные уровни. Их в продаже очень много, поэтому ориентироваться нужно по конкретным характеристикам.
ADA TopLiner – от 30000 руб.
Профессиональный лазерный построитель плоскостей ADA TopLiner 3×360 – это ротационный прибор с тремя вращающимися головками, обеспечивающими проекцию сразу трех линий с разверсткой 360 градусов. Одно это уже является огромным преимуществом перед бюджетными вариантами, а если добавить сюда высокую точность и видимость линии даже на значительном расстоянии, то модель явно обходит аналоги.
Устройство снабжено функцией самоотключения и самонивелирования в пределах 4,5 градусов, способно работать в широком температурном диапазоне. Монтируется на штатив с помощью резьбы 1/4″ или 5/8″. В качестве питающего элемента используется аккумулятор. Зарядка осуществляется непосредственно подключением прибора к сети, в этот момент он может работать без аккумулятора. В комплекте вы также найдете сумку, зарядку, аккумулятор емкостью 3300 мА, специальное крепление и магнитную мишень.
| Основные характеристики | Значение |
|---|---|
| Тип | Ротационный (3 линии) |
| Точность | 0.2 мм/м |
| Дальность | 20 м (50 м – с приемником) |
| Рабочая температура | -10…+40 °С |
| Угол разверстки | 360° (горизонталь и вертикаль) |
| Самовыравнивание | Есть (в пределах 4,5°) |
О том, какие возможности раскрываются перед владельцем такого построителя, вы можете узнать из следующего видео.
Выбор редакции
Несмотря на то, что все рассмотренные нами модели относятся к разным сегментам, мы выбрали самые удачные на наш взгляд модели исходя из сферы их применения и соотношения цена/качество. Наиболее предпочтительной моделью по соотношению цена/качество является Rokodil Ray Pro. Также в наш ТОП попали недорогой китайский комбинированный лазерный уровень – KaiTian 5 Lines 6 Points, инструмент от небезызвестного производителя – Bosch PLL 360 и профессиональный построитель – ADA TopLiner 3×360.
| Модель | Тип | Точность, мм/м | Дальность без приемника, м | Рабочая температура, °С | Max угол разверстки | Самонивелирование |
|---|---|---|---|---|---|---|
| Rokodil Ray Pro | линейный | 0,2 | 30 | -20…+50 | 360 | 5° |
| DEKO Laser Level LV-01 | линейный | 0,3 | 10 | +5…+40 | 90 | — |
| Ермак 659-022 | линейный | 0,5 | 10 | +5…+40 | 120 | 4° |
| Bosch Quigo II | линейный | 0,8 | 7 | +5…+35 | 60 | 4° |

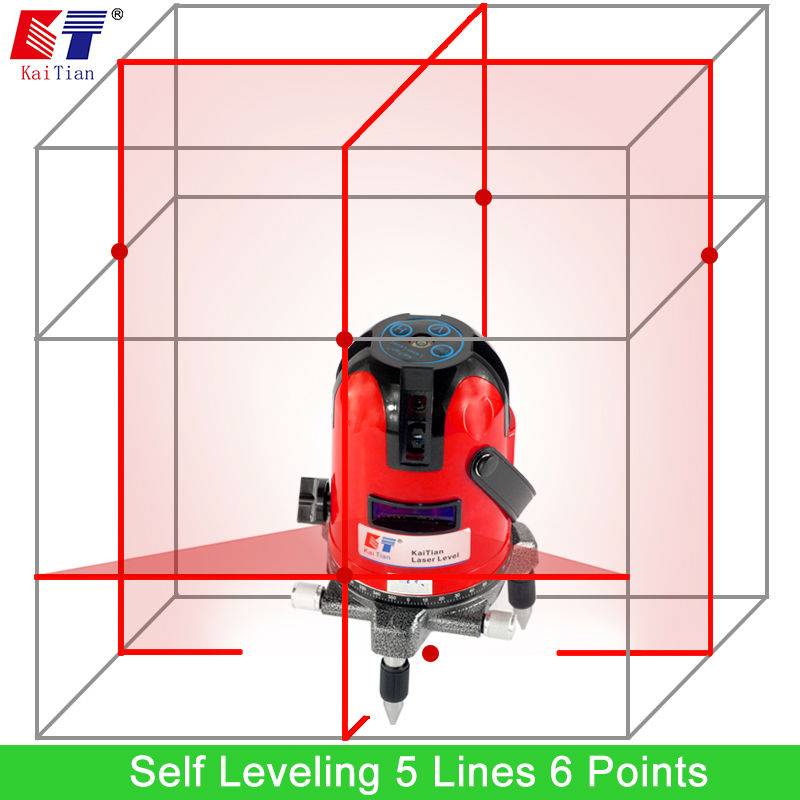

| KaiTian 5 Lines 6 Points | комбинированный | 0,2 | 10 | -10…+50 | 360 | 3° |
| Condtrol MX2 | линейный | 0,3 | 20 | 0…+50 | 120 | 4° |
| ADA 2D Basic Level | комбинированный | 0,3 | 20 | -5…+45 | 180 | 3° |
| Bosch PLL 360 | ротационный | 0,4 | 20 | +5…+40 | 360 | 4° |
| KAPRO 888 | линейный | 0,3 | 30 | -10…+45 | 120 | 3,5° |
| ADA Cube 360 | ротационный | 0,3 | 20 | -5…+45 | 360 | 4° |
| Geo-Fennel FL 250 VA-N | комбинированный | 0,1 | 20 | -20…+50 | 360 | 5° |
| ADA TopLiner 3×360 | ротационный | 0,2 | 20 | -10…+40 | 360 | 4,5° |
Точные оптические нивелиры
Оптические нивелиры появились уже довольно давно и на сегодняшний день получили самое широкое распространение, по сравнению с остальными. В основе их работы лежит специальный конструктивный узел, именуемый компенсатором. Он помогает определять строго горизонтальное положение оси прибора для дальнейших измерений.
Важный момент – работа с этим прибором ведется только при помощи специального геодезического штатива.
Используя оптический невелир, можно определять высотные отметки точек на плоскости относительно какого-нибудь базового уровня.
В противном случае невозможно добиться точных результатов, ведь горизонтальное положение не будет сохраняться. Для снятия отсчетов используется нивелирная планка с миллиметровой или дециметровой шкалой и отметками в форме буквы «Е». К преимуществам такого типа нивелиров следует отнести: точность, надежность, долговечность и сравнительную дешевизну.
Для определения того, насколько точен нивелир или уровень, принято обозначать его погрешность в миллиметрах на определенное расстояние. У оптических нивелиров погрешность при измерении превышения может составлять 2-3 мм/км. Это очень хороший показатель. Благодаря этому стало возможным использование увеличительных зрительных труб высокой кратности.
В конструкции оптических нивелиров внесены различные отметки и штрихи для откладки углов горизонтальной плоскости вплоть до 1 градуса, а также для измерения расстояний. В плане надежности все производители имеют практически одинаковые характеристики. Это обусловлено тем, что оптические нивелиры применяются в течение долгого времени, а все недочеты в их конструкции были замечены и устранены. Так что при бережном отношении и хранении этот прибор прослужит очень долго.
Важно следить за тем, чтоб он не был подвержен ударам и падениям во время использования или транспортировки. Применяются эти нивелиры при ландшафтном дизайне, выполнении земляных работ, установке опалубки и заливке монолитных конструкций
Выбор лучшего лазерного уровня (нивелира).
Перед тем как изучать рейтинг лазерных уровней, стоит определиться с их принципом работы – для разных задач созданы свои устройства. Если выбирать лучший лазерный нивелир, то в первую очередь надо определиться с принципом их работы, а точнее – со способом построения отметок.
Этот инструмент подразделяется на три вида:
- Точечный;
- Линейный;
- Ротационный.
Давайте подробно разберем каждый из них, тогда ви сами решете какой из лазерных уровней лучше всего подойдет Вам.

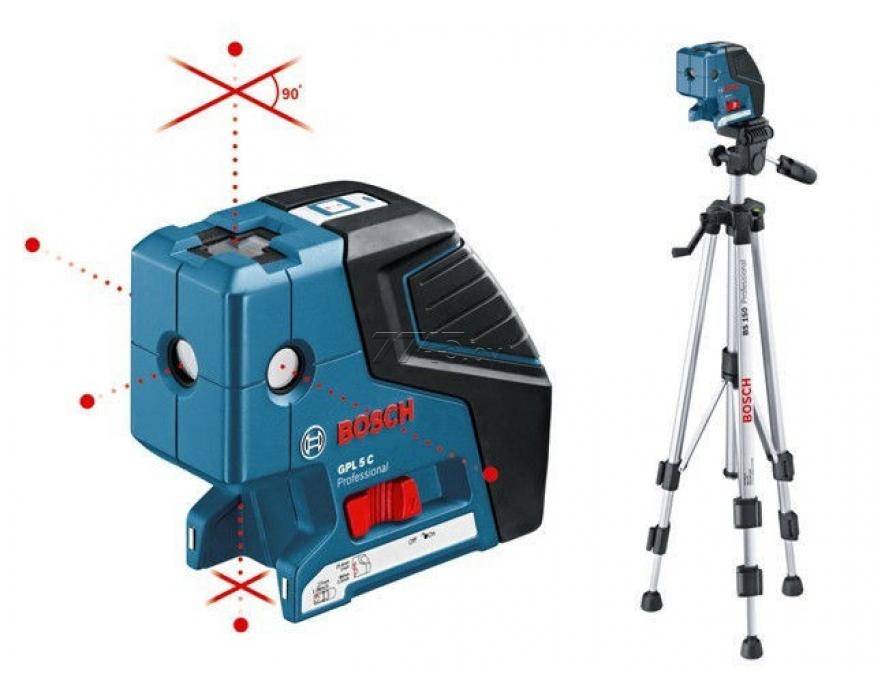

Точечный лазерный уровень.
Наиболее простой инструмент из всей линейки. Профессионалы на стройплощадке редко пользуются точечным прибором, а вот простому обывателю такое изделие придется как нельзя кстати. Например, для проведения ремонтных работ в квартире – поклейки обоев, укладки кафельной плитки.
Точечный лазерный нивелир.
Принцип работы точечного прибора заключается в следующем: инструмент проецирует на нужную поверхность точку. Постепенно меняя положение точки путем перемещения прибора на штативе, с помощью рулетки и карандаша, возможно, провести линию разметки. Это означает некоторые неудобства по сравнению с уровнями, сразу проецирующими на поверхность полноценную горизонталь или вертикаль.
Однако точечный уровень не лишен и преимуществ. Одно из которых – дальность работы. Лазерная точка способна попасть на поверхность, расположенную на значительном удалении от места положения уровня.
Точечные лазерные уровни имеют наименьшую стоимость среди прочих девайсов из разряда лазерных, ввиду простоты своей конструкции и минимального набора функций.
Заключение: Хорошо подойдет для внутренних домашних ремонтных работ, низкая стоимость.

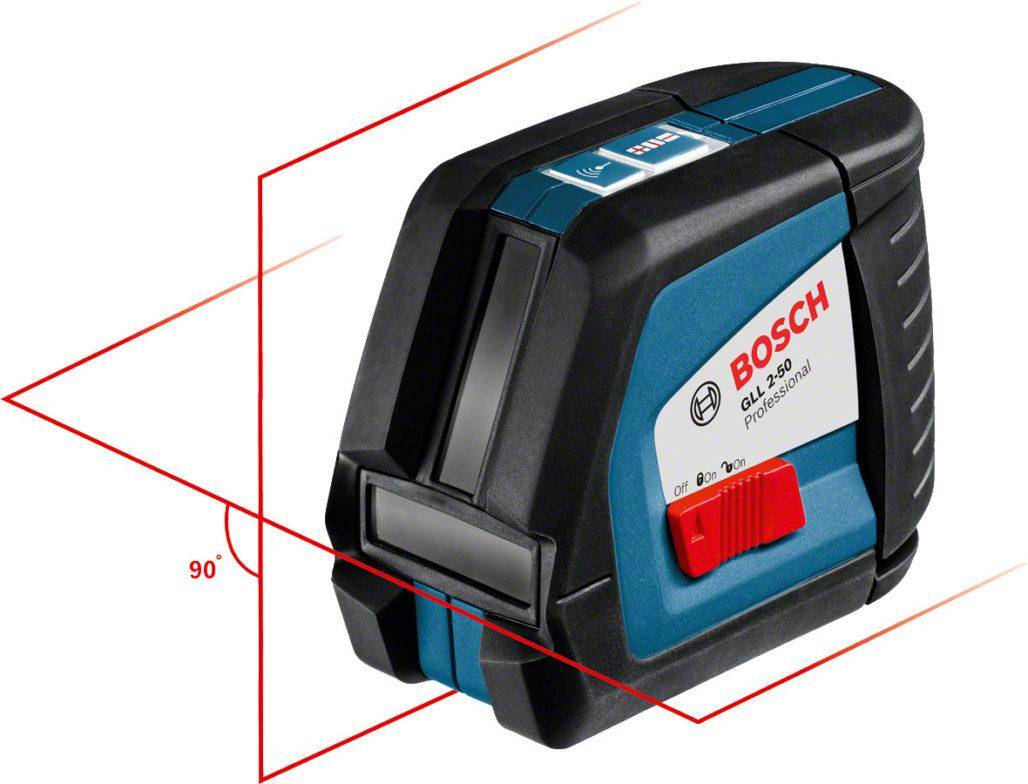

Линейный лазерный уровень.
Самое распространенное устройство, возглавляющее рейтинг лазерных уровней по количеству продаж – его второе название «построитель плоскостей», получено за способность проецировать луч в виде линии. Если в любом месте плоскости лазер встречается с препятствием, то на последнем сразу же отображается метка, показывающая необходимую разметку. Это значит, что если установить нивелир в углу, то в любом месте помещения можно наглядно увидеть, где проходит построенная лазером плоскость.
Линейный лазерный нивелир.
Лазер здесь используется такой же, как и в точечных устройствах, но на выходе стоит дополнительная призма, рассеивающая (раскладывающая) луч в плоскости. Большинство устройств могут показывать сразу несколько линий, для чего в их конструкцию входит и несколько лазеров.
Отличительной чертой устройства линейных лазерных уровней является наличие системы автовыравнивания, которая позволяет компенсировать погрешность установки в 3-6 градусов. Автоцентровка очень надежна – в ней используется электроника, либо выравнивание происходит за счет установки самого лазера на маятнике, который всегда стремится расположиться перпендикулярно поверхности земли.
Заключение: Более профессиональный инструмент. Подойдет как для ремонтных работ в доме так и для строительных фирм. Средняя стоимость.
Ротационный лазерный уровень.
Принцип действия ротационного уровня основан на проецировании лазерной плоскости за счет постоянного вращения светодиода. Движение осуществляется встроенным элекродвигателем. Благодаря особенностям конструкции (в других лазерных инструментах луч проходит через призму) значительно увеличивается диапазон измерения прибора. Некоторые устройства способны проводить замеры на дальности в 1 километр.
Ротационный лазерный нивелир.
Плюсы и минусы этого инструмента. Ротационный лазерный нивелир по сравнению с аналогичными измерительными приборами имеет множество плюсов. Главное преимущество – он осуществляет замеры на 360 градусов около себя. Также он способен вести измерения в трех различных плоскостях. Это позволяет проводит все необходимые работы, получая высокую точность показаний. Еще одним немаловажным плюсом является дальность измерений – у профессиональных моделей она достигает 500-1000 метров. Высокая точность также является значимым плюсом.
Преимущество прибора перед своими аналогами – довольно небольшой вес, обеспечивающий легкое выполнение работ. Во всех ротационных инструментах существует функция сканирования, при которой луч отображается только в строго определенном месте. Еще один плюс – возможность управления специальным пультом.
Единственный минус представленного инструмента – сравнительно высокая стоимость, однако она полностью оправдана его функциями.
Заключение: Очень много функций, высокая стоимость, большая точность на огромном расстоянии.
VEGA L-24 – прибор с поверкой
Лазерный построитель круглогодичного использования для всех зон климата. Конструкция учитывает эксплуатацию в достаточно сложных полевых условиях. Корпус и детали прибора сделаны с большой степенью защиты от факторов извне, – пыли, грязи и гидрометеоров.
Точности измерений содействует установка подвесного компенсатора, оборудованного магнитным амортизатором. Поставляется с зарегистрированным доказательством о начальной поверке.
Плюсы:
- Крепкий, «неубиваемый» прибор.
- Хорошая цена, с учитыванием поверки изделия.
- Наличие оптической функции «зум» на всём увеличении.
Минусы:
- Отсутствует штатив.
- Ненадёжный футляр для перевозки.
Конструктивные особенности лазерного уровня
Лазерные уровни для дома отличаются внешним видом, однако состоят они все из аналогичных конструктивных элементов:
- Световой излучатель
- Оптическая система
- Корпус изделия
- Основание, посредством которого происходит установка прибора и его выравнивание
- Источник питания
- Различные органы управления, количество которых зависит от стоимости моделей
Рассмотрим каждый конструктивный элемент лазерных уровней более детально.
В роли светового излучателя, называемого лазером, выступает мощный светодиод или группа светодиодов. Именно эти полупроводниковые элементы создают световой поток большой плотности. При этом светодиоды потребляют очень маленькую мощность, что положительно сказывается на продолжительности работы инструмента. В лазерных уровнях или нивелирах применяется два типа светодиодов: красные и зеленые. Красные светодиоды дают длину световой волны в 635 нм, и устанавливаются на большинстве приборов. Зеленые светодиоды имеют меньшую длину волны, которая составляет 532 нм.
Лазерный нивелир в работе на открытой местности
Это интересно! Знаете ли вы, почему рассматриваемый уровень называется лазерным? Ведь в конструкции прибора используются обычные светодиоды? Все дело в том, что диоды совместно с группой линз и призм создают мощный световой поток, соизмеримый с лазером.
Оптическая система в нивелирах применяется для того, чтобы иметь возможность сфокусировать луч и придать ему необходимое направление. В основе оптической системы лежат разные виды призм и линз. Такие системы могут быть ка подвижными, так и неподвижными, а также стационарными. Оптика играет большую роль, так как от ее качества зависит точность самого нивелира.
Корпус изделия представляет собой пластиковую или металлическую конструкцию, в которой располагаются все составляющие элементы прибора. Зачастую для изготовления используют пластмассовые материалы с дополнением в виде демпферных резиновых накладок. Эти накладки снижают вероятность повреждения устройства, если он будет случайно задет строительными материалами.
Основание для разных видов уровней может иметь существенные отличия. Зачастую основание представляет собой треногу или штатив, посредством которой происходит установление прибора в ровном положении. От правильности и ровности установления лазерного уровня зависят его показания. Имеются модели, которые предназначаются для закрепления на ровном основании (например, стол или стул). Кроме того, имеются также модели, оснащенные системой самовыравнивания, которые самостоятельно корректирую отклонения от горизонтали от 3 до 5 градусов.
Источник питания представлен в виде двух вариантов: сменные батарейки или литий-ионный (реже никель-кадмиевый) аккумулятор. Обычными батарейками оснащаются изделия бытового предназначения, а аккумуляторы устанавливают в моделях профессионального назначения. От аккумулятора лазерный уровень способен работать до 10 часов. После разрядки, аккумулятор снова подзаряжается, и продолжается эксплуатация.
Это интересно! Модели, которые бы работали напрямую от сети 220В, не выпускаются, так как их применение нерациональное.
Органы управления нивелиром представляют собой панель, оснащенную определенным количеством кнопок. Простейшие модели имеют несколько кнопок (включения и выключения), а профессиональные изделия оснащаются не только кнопками, но еще регуляторами и индикаторами. В комплекте к дорогим приборам имеются пульты ДУ, позволяющие управлять аппаратом на расстоянии.
Если вы выбираете лазерный уровень для дома, то для таких целей подойдет обычный бытовой прибор. Если же использовать его планируется ежедневно, тогда понадобится профессиональный агрегат.
Диапазон нивелирования
Этот параметр не такой важный, однако напрямую влияет на удобство использования и скорость подготовки к рабочему состоянию. Диапазон нивелирования — это максимальное
отклонение корпуса прибора от идеального положения, при котором сохраняется функция самонивелирования. Другими словами, чем этот диапазон больше, тем на более наклонное
основание можно закрепить уровень и он будет показывать правильные линии.
Диапазон этот обычно в пределах ±3° — ±5°. Чем больше диапазон — тем меньше нужно тратить времени на выравнивание штатива, выбирать более-менее
ровное основание если штатив не используется и т.п.
Добавлю, что все модели имеют методы оповещения пользователя о превышении данного диапазона, когда необходимо закрепить корпус ровнее. Это может быть звуковой сигнал,
мигание луча или линии становятся прерывистыми.
Лучшие плиточные лазерные уровни
При работе по укладке напольной или настенной плитки больше подойдут узкоспециализированные модели линейных лазерных нивелиров — плиточные лазерные уровни или углопостроители. С их помощью можно ускорить процесс кладки плитки, увеличить точность работ, на ранних этапах заметить неровности и огрехи.
Лазерные угольники подойдут для выполнения любых других работ, где требуется точно вывести ровные углы, например, при кладке кирпича. Рассмотрим дешевые и, в то же время надежные модели, а также устройства подороже, с немалым набором функций.
Matrix маркер, угольник 35007
Дешевый и надежный плиточный нивелир Matrix маркер, обладает точностью в 0,1 мм/м. Два луча проецируются вдоль поверхности, на которой расположен инструмент, образуя между собой прямой угол.
Питается угольник от 3 пальчиковых батареек, заряда которых хватает на 8 часов беспрерывной работы. Для крепления к поверхности на нижней части инструмента есть две присоски, а для его выравнивания имеются встроенные пузырьковые уровни. В конструкцию встроен пузырьковый уровень, на задней грани имеется линейка.
Несмотря на то, что модель бюджетная, ею пользуются многие плиточники, монтажники сантехнических систем, электрики, установщики окон и дверей. Это лучший плиточный нивелир из категории недорогих — его средняя цена составляет 750 рублей.
Андрей.: Взял его для укладки плитки на стены и на полу на кухне, в ванной и туалете. Плитку клал сам, первый раз, вроде, получилось всё ровно. Уровень очень помог, не хватало только диагонали по центру.
Характеристики Matrix маркер:
| Параметр | Значение |
|---|---|
| Цвет лазера | Красный. |
| Кол-во проекций | Две перпендикулярные лазерные проекции. |
| Дальность луча | До 6 метров. |
| Точность измерения | ±0.1 мм/м |
| Время работы | До 8 часов. Питается от трех пальчиковых батареек. |
| Самовыравнивание | Нет. |
| Резьба под штатив | Нет. |
| Температура | От 0 до 40 °C. |
ПРАКТИКА 649-448
Плиточный уровень ПРАКТИКА 649-448 поможет выверить плоскость при укладке плитки на пол или на стену. Линии на поверхность выводятся 2 лучами под прямым углом. Для более точного позиционирования по вертикали или горизонтали предусмотрены пузырьковые уровни — ватерпасы.
На диагональной стороне имеется транспортир. Благодаря встроенным магнитам и площадке для установки на стену, пользоваться инструментом довольно просто. Максимальная дальность луча составляет 7 метров с погрешностью всего ±0.1 мм/м. Угольник прост в обращении и относится к бюджетным моделям, его средняя цена — 1650 рублей.
Характеристики ПРАКТИКА 649-448:
| Параметр | Значение |
|---|---|
| Цвет лазера | Красный (635 нм). |
| Кол-во проекций | Две перпендикулярные лазерные проекции. |
| Дальность луча | До 7 метров. |
| Точность измерения | ±0.5 мм/м |
| Время работы | До 15 часов от двух пальчиковых батареек. |
| Самовыравнивание | Нет. |
| Резьба под штатив | Нет. |
| Температура | От -10 до 40 °C. |
Bosch GTL 3 Professional
Это качественный, профессиональный инструмент, известный многим отделочникам. Он поможет правильно и быстро уложить плитку. Два боковых лазера проецируют лучи под углом в 90 градусов, а в это время между ними строится биссектриса третьим лазером, который находится по центру.
Bosch GTL 3 Professional работает от четырех пальчиковых батареек, за счет чего достигается продолжительность работы до 18 часов в двухлучевом и до 12 часов в трех-лучевом режиме. Рабочая длина луча достигает 20 метров при погрешности ±0.2 мм/м, чего достаточно для проведения ремонтных работ в больших помещениях.
Инструмент управляется одной кнопкой, обладает хорошей пыле- и влагозащитой. У него магнитное основание для фиксации на металлической плите, идущей в комплекте. Так же в комплекте идет мишень. Его средняя цена составляет 13500 рублей.
Характеристики Bosch GTL 3 Professional:
| Параметр | Значение |
|---|---|
| Цвет лазера | Красный (635 нм). |
| Кол-во проекций | Три лазерных проекции: две под углом 90 градусов и третья — по центру между ними, под углом 45 градусов к боковым. |
| Дальность луча | До 20 метров. |
| Точность измерения | ±0.2 мм/м. |
| Время работы | До 18 и 12 часов в 2 и 3 линиями соответственно от 4 батареек АА. Есть функция авто отключения через 30 минут простоя. |
| Самовыравнивание | Нет. |
| Резьба под штатив | Нет. |
| Температура | От -10 до 50 °C. |
Как выбирать?
Параметры выбора должны зависеть от типа предполагаемых работ
Чаще всего обращают внимание на:
- класс. От этого зависит его точность. Лучше выбирать устройства, которые имеют 1й класс;
- абсолютная погрешность. Ее нужно будет учитывать при проведении работ;
- защита корпуса. Лучше выбирать устройство, имеющее максимальную защиту;
- возможность самовыравнивания. Устройство, оснащенное этой функцией, имеет минимальное время подготовки к работе;
- количество лучей. Их максимальное количество намного увеличивает точность измерений.
Также можно обратить внимание на производителя инструмента. Лучше выбирать компанию, которая уже успела себя зарекомендовать с положительной стороны
Основные особенности
Основу конструкции такого уровня составляют лазерные излучатели, которые подают лучи сквозь призму в открытое пространство. Два луча образуют идеальные плоскости, перпендикулярно пересекающиеся между собой. Именно по этим линиям и можно выровнять стены, пол, потолок и другие части здания.
Перед началом работы необходимо провести правильную настройку прибора. Вначале сам прибор необходимо установить на ровную поверхность или на специальный штатив. Устройство должно находиться в строго горизонтальном состоянии. Если используется обыкновенный прибор, выравнивание происходит с помощью обычного пузырькового уровня, который встроен в корпус прибора. Сам инструмент вращают и наклоняют, пока пузырек не достигнет особого расположения. Только после правильной установки нивелира можно приступать к замерам.
Самовыравнивающийся лазерный уровень более совершенен, так как требуется минимальное время на его подготовку к работе. Этот вид инструмента делится на маятниковый и электронный приборы. В маятниковом уровне правильность измерений определяет маятник, который под собственным весом принимает определенное положение. Он может выдавать одновременно пять лучей, что дает максимальную точность измерений.
Самый совершенный вид инструмента – ротационный лазерный нивелир, который выдает наивысшую точность измерений. Он способен проводить измерения на 360 градусов вокруг себя. Два луча – горизонтальный и вертикальный – позволяют проводить все необходимые работы. Это устройство способно даже показывать сканированные лучи.
Одним уровнем не обойтись!
Если вы не приобрели расширенную версию, включающую все необходимое для работы с лазерным уровнем, то вам могут потребоваться штатив, специальное крепление, очки, приемник и элементы питания.

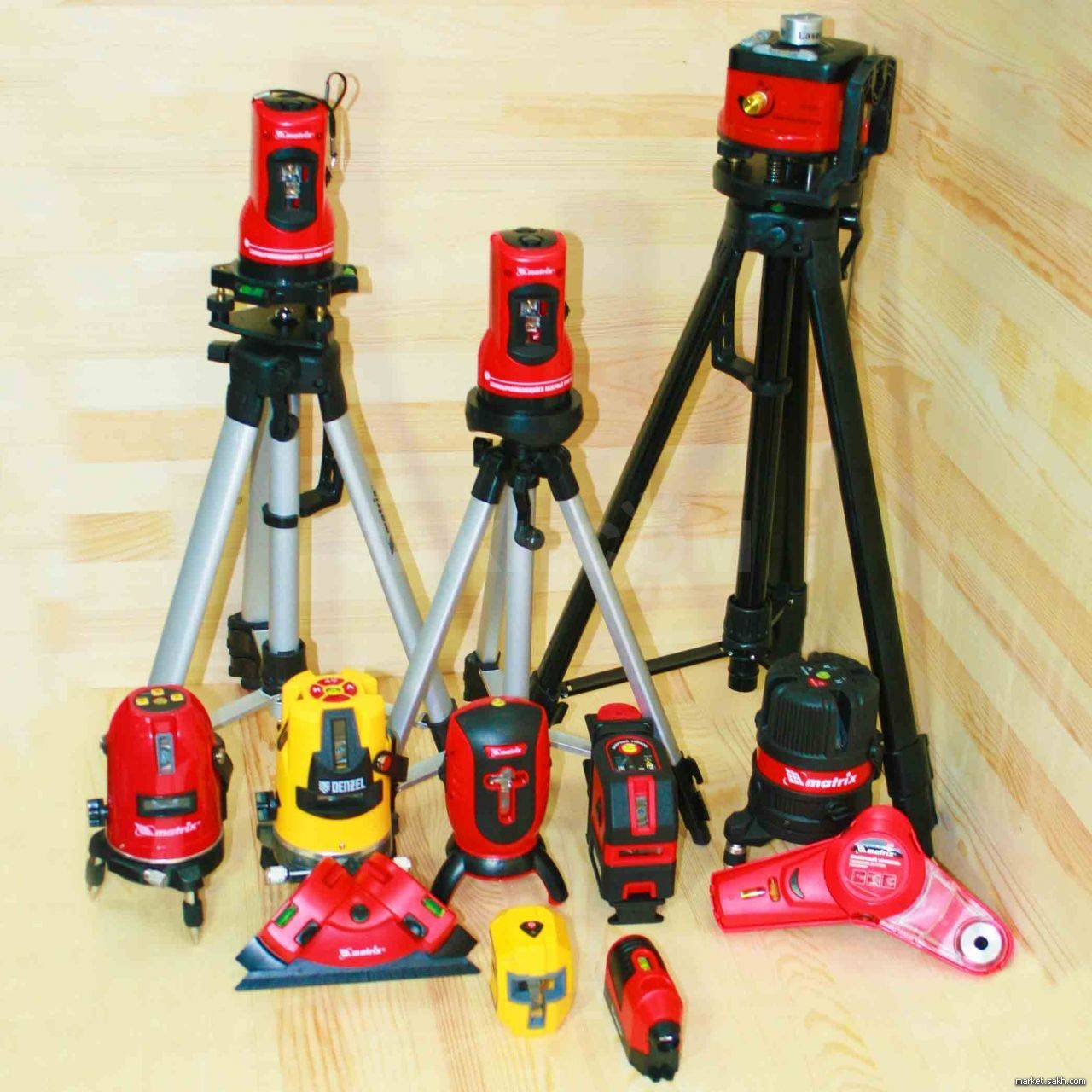

Штатив
Штатив или тренога нужны для более удобной установки построителя. Производители нивелиров обычно снабжают свои устройства резьбовым соединением на 1/4″ или 5/8″. К слову, если вы увлекаетесь фотографией и ранее приобретали для съемки штатив, то его можно также задействовать в работе с разметкой – он обычно имеет стандартный разъем под 1/4″. Стоимость самых дешевых треног стартует с отметки в 1000 руб. Можно подобрать параметры треноги исходя из условий эксплуатации лазерного уровня.
В продаже имеются и специальные разборные штанги с телескопической ступенью, которые устанавливаются враспор между стенами или полом и потолком. Стоят они наш взгляд неоправданно дорого, а их применение не всегда удобно. Смотрите сами на примере из видео ниже.
Держатель
Более доступный вариант крепления представляет собой небольшое приспособление с фиксацией к основанию с помощью клипсы или путем подвешивания на саморезы, гвозди, магнит и т.п. Как правило, имеют универсальные размеры и могут применяться для различных моделей построителей плоскостей. Стоимость таких держателей начинается в районе 500 руб., но нужно учитывать, что для тяжелых ротационных нивелиров они не подходят. На примере следующего видео можно оценить удобство использования крепления.
Очки
Специальные очки с цветными стеклами нужны лишь для того, чтобы лучше видеть разметку в условиях яркого освещения. Сразу предупреждаем, что они не работают как защитное оборудование для ваших глаз. В зависимости от цвета лазера используют изделия с зелеными или красными стеклами. Чаще всего последние, просто потому что лазеры красного цвета являются наиболее распространенными. Рекомендуем купить очки в первую очередь, ведь цена стартует всего лишь с 170 руб., а удобство работы – бесценно.
Приемник
При работе на большой площади, особенно это касается открытых объектов с хорошим освещением, увидеть луч глазом просто невозможно, даже с помощью очков. Выручают высокочувствительные детекторы-отражатели лазерного уровня или приемники. Такие приборы позволяют определить место прохождения разметки и перенести ее на рабочую поверхность, увеличивая тем самым дальность нивелира до 100 и более метров. Попадание луча на детектор сопровождается звуком и/или световой индикацией. Нужно помнить, что каждый приемник подходит сугубо к тем моделям, для которых он адаптирован. Цены на такие устройства стартуют с отметки 3000 руб. и могут достигать стоимости самого построителя.
Чехол
Если вы не собираетесь часто использовать лазерный уровень, то для сохранения прибора можно задействовать коробку, в которую он упакован производителем. В ином случае желательно приобрести чехол или кейс, т.к. точный инструмент чувствителен к внешним воздействиям и защита для него будет вовсе не лишней. Цена первого стартует от 1000 руб., кейс дороже – от 2000 руб
Обращаем ваше внимание, что многие производители выпускают модели девайсов с разной комплектацией. Например, в базовом комплекте – только нивелир, в более продвинутом – уровень и штатив, в полном – все, включая кейс
Аккумулятор
В качестве источников питания могут использоваться элементы АА и ААА, а также фирменные аккумуляторы. Стандартные батарейки удобны и универсальны, их легко заменить новыми. Другое дело – аккумулятор. Он может выйти из строя и исчезнуть из продажи. Поэтому, если у вас есть выбор, делайте ставку на лазерные уровни, питающиеся от стандартных батареек.
Обзор производителей
В наши дни свою продукцию на рынке инструмента, измерительного оборудования и дополнительных приспособлений представляют многие компании-производители. Естественно, лидерами сегмента являются такие гиганты, как Bosch. И в данном случае речь идет о крупнейшем разработчике электроинструмента и электронных устройств. Для многих данный бренд ассоциируется с традиционным немецким качеством.
Помимо немецкого гиганта, свои разработки представляют и другие производители.
ADA Instruments – компания, начавшая свою деятельность более 10 лет назад. Изначально она позиционировалась в качестве торговой марки диагностического и измерительного оборудования, разрабатываемого для самых разных отраслей. Кстати, ADA расшифровывается как ADditional Accuracy, что в переводе означает «дополнительная точность». Потенциальным покупателям производитель предлагает модели геодезических и телескопических штативов и штанг.
С учетом разнообразия доступных приспособлений в некоторых специализированных магазинах можно встретить высококачественные треноги AEG. Невзирая на то что данные конструкции разрабатываются для установки осветительных приборов, на них могут закрепляться и лазерные уровни. Кстати, компания имеет почти 40-летнюю историю и на сегодня представляет собой составляющую часть таких крупных объединений, как Electrolux Group и Clatronic Group.
Еще один представитель России – это , выпускающая в том числе настенные кронштейны. Сейчас ее продукцию, включая качественные штативы для измерительной техники, можно встретить во многих магазинах.
Не остаются в стороне и производители из Соединенных Штатов. В их число входит, к примеру, Dewalt – американская марка, специализирующаяся на разработке электроинструмента и принадлежностей к нему.
Строительный (спиртовой) уровень – особенности конструкции
Фактически новый измерительный прибор следовало бы называть по старинке спиртовым, учитывая продолжение использования конструкцией минерального спиртового раствора, залитого внутрь специального «глазка».
Как правило, корпус резервуара спиртового уровня прозрачный, имеет желтовато-зелёный окрас. Материал корпуса резервуара дополнен компонентами защиты от ультрафиолетового излучения. Многие конструкции (но не все) обеспечивают работу устройства при температурах окружающей среды от -30°C до + 55°C.
Лучшим показателем строительного уровня по точности измерений является параметр +/- 0,5 мм/м (0,029º). Однако большая часть производимых измерителей обеспечивает точность 0,75 мм/м (0,43º). Форма «рабочих» пузырьков внутри резервуаров ватерпасов могут иметь форму:
- бочкообразную,
- прямоугольную,
- эллипсную.
Современные конструкции ватерпасов, как правило, оснащаются спиртовыми резервуарами, сделанными на основе акрила, плюс дополняются электронными вычислительными модулями.
Цифровой ватерпас универсальный строительный
Рассмотрим современный цифровой измеритель строителя, которым обеспечиваются функции:
- вертикального выравнивания,
- горизонтального выравнивания,
- электронного вычисления наклонов и углов,
- прочие вычисления.
На картинке ниже представлена одна из достаточно многих выпускаемых ныне конструкций цифровых строительных уровней.
Цифровой ватерпас: 1 – электронный модуль; 2 – крышка батарейного отсека; 3 – информационные дисплеи; 4 – трубки вертикальные и горизонтальная; 5 – съёмные амортизирующие заглушки; 6 – ограничители против скольжения; 7 – редкоземельный магнит Отдельного внимания применительно к инновационному измерительному прибору заслуживает электронный модуль, фактически представляющий отдельно взятый функциональный компонент универсального ватерпаса. Цифровой модуль ватерпаса оснащён информационным дисплеем с подсветкой зелёного свечения.
Удерживая цифровой строительный уровень на измеряемом объекте, можно удобно и быстро определить, к примеру, параметр угла. Если повернуть цифровой спиртовой уровень под углом > 90º, функция отображения информации на дисплее автоматически поворачивает изображение на 180º для лучшей читаемости.
Дисплей и кнопки цифрового модуля строительного уровня: 1 – кнопка включения/отключения питания; 2 – выбор единиц измерения (градус; процент; мм / м; дюйм / фут); 3 – калибровка и настройка сенсора; 4 – блокировка измерений; 5 – произвольно выбираемая нулевая позиция; 6 – подсветка; 7 – блокировка клавиш; 8 – акустическое наведение Практическая работа на строительстве с таким информационным модулем, конечно же, требует предварительного изучения функционала. Поэтому рассмотрим нюансы работы с цифровым строительным измерителем, где используется цифровой модуль подобного типа.
