Расчет системы утепления дома

Рассчитываем толщину утеплителя

Теплоизоляция наружной стены дает снижение потерь тепла в два и более раз. Для страны, большая часть территории которой относится к континентальному и резко континентальному климату с продолжительным периодом низких отрицательных температур, как Россия, теплоизоляция ограждающих конструкций дает огромный экономический эффект.

Оттого, правильно ли рассчитана толщина теплоизолятора для наружных стен, зависит долговечность конструкции и микроклимат в помещении: при недостаточной толщине теплоизолятора точка росы находится внутри материала стены или на его внутренней поверхности, что вызывает образование конденсата, повышенной влажности, а, затем, образованию плесени и поражению грибком.

Методика расчета толщины утеплителя прописана в Своде Правил «СП 50. 13330. 2012 СНиП 23–02–2003. Тепловая защита зданий».

Факторы, влияющие на расчет:

1. Характеристики материала стены – толщина, конструкция, теплопроводность, плотность.
2. Климатические характеристики зоны строения – температура воздуха самой холодной пятидневки.
3. Характеристики материалов дополнительных слоев (облицовка или штукатурка внутренней поверхности стены).

Слой утеплителя, отвечающая нормативным требованиям, высчитывается по формуле:

В системе утепления «вентилируемый фасад» термическое сопротивление материала навесного фасада и вентилируемого зазора при расчете не учитывают.

Простейший способ расчета

Этот способ расчёта в интернете рекомендуют чаще других. Проще, надо полагать, действительно не придумать.

Исходят из того, что для полноценного отопления жилья с высотой потолков в пределах 2,5÷3,0 метра и достаточно качественной термоизоляцией всех основных конструкций, необходимо затратить 100 ватт тепловой энергии на каждый один квадратный метр площади помещения.

100 Вт на 1 м² — многие считают именно так, хотя получающийся результат порой очень далек от истинного

В качестве «производной» от подобного подхода можно рассматривать «норму» и исходя от объёма помещения.

— Так, в частном доме с качественным утеплением и современными окнами со стеклопакетами можно считать их соотношения 34 Вт тепловой энергии на каждый кубометр объёма.

— В панельном доме городской массовой застройки тепла потребуется больше – 41 ватт на кубометр.

Просто и быстро! Считаем по площади (или объему) необходимое количество тепла для каждого помещения. А затем суммирование всех результатов даст нам общую тепловую мощность, которая требуется для отопления дома. К ней можно добавить порядка 20 или 25% эксплуатационного запаса – и ответ готов!

Действительно, несложно. Но насколько это точно?

Даже человеку, весьма далекому от строительства и теплотехники, может показаться подозрительной уж слишком высокая «универсальность» подобного метода. Согласитесь, одно дело проводить расчет отопительной системы для дома, скажем, в Ханты-Мансийске, и другое – для такого же по площади, но на Кубани. Ни слова не говорится о количестве и качестве окон,  а ведь это – одна из основных «магистралей» утечки тепла из помещений. Не принимаются в расчет состояние системы утепления, тип перекрытий, то, с чем соседствует помещение по горизонтали и вертикали. И многое другое …

В результате таких расчетов вполне могут получиться две крайности:

1. Одна очень неприятная, когда система отопления попросту не справляется со своими обязанностями.
2. Другая – это избыточная мощность приобретённого и установленного оборудования, которая практически всегда остается невостребованной. А это – лишние затраты на более дорогие модели мощных котлов, на большее количество радиаторов. Да и не особо полезно для техники, когда она постоянно работает с очень большой «недогрузкой».

Выполненные с чрезмерно большими погрешностями расчеты могут привести с неэффективности создаваемой системы отопления

Одним словом, назвать такой подход рациональным – сложно. И рачительный хозяин все же предпочтет более точные вычисления.

Как делать теплотехнический расчет стен дома

Проведение данных подсчетов должно помочь узнать, одинаковы ли сооружения предъявляемым требования со стороны теплозащиты. Определяет качество создаваемых микроклиматических условий в помещение. Справляется ли система отопления с получением необходимого уровня теплового комфорта.

Чтобы добиться оптимальных условий должен быть создан балансирующий температурный режим между внутренними ограждающими конструкциями и помещением. Если он не воссоздан, то все тепло будет уходить в эти зоны, а до основной жилой части не дойдет.

В результате расчетов получают лучшие варианты для размеров стены, перекрытых по толщине, при этом вычисляются минимальный и максимальный показатель. В итоге соблюдения данных результатов, много лет помещение не будет перемерзать, а также перегреваться.

Чтобы добиться оптимальных условий должен быть создан балансирующий температурный режим между внутренними ограждающими конструкциями и помещением.

Основные параметры необходимые для выполнения расчетов

Теплопередача вычисляется с учетом целого ряда параметров, без которых получить правильные цифры не получится. То, какими они будут, определяет нижеописанные характеристики:

• Предназначение конструкции и ее вид;
• Ориентиры конструкционных ограждений по вертикали соответственно направлению по сторонам света;
• Географическое местоположение планируемого дома;
• Размеров сооружения, сколько этажей будет, общая площадь;
• Виды окон и дверей, которые будут установлены, также их размеры;
• Тип отопления и его технические особенности;
• Сколько людей постоянно будут проживать в данном здании;
• Из какого типа материала, выполненные вертикальные и горизонтальные конструкции, служащие ограждением;
• Вид перекрытие последнего этажа;
• Наличие или отсутствие горячего водоснабжения;
• Какой тип оборудования будет вентилировать дом.

Теплопередача вычисляется с учетом целого ряда параметров, без которых получить правильные цифры не получится.

Каркасная стена — особенности конструкции

Технология предполагает воздвижение стен из досок и бруса необходимого размера, расстояние между которыми составляет не менее 0,5 м. Монтажный каркас призван удерживать утеплитель, внешнюю, внутреннюю отделку, несколько дополнительных слоев водо- и ветроизоляции. Центральную часть стены занимает утеплитель — главный компонент каркасной стены. От его толщины и свойств зависит ресурс стены, теплоотдача, общее предназначение дома.

Для сезонных дачных домов толщина утеплителя может составлять всего 5см, т. к. сохранять температуру в летний период не нужно. Для больших жилых домов толщина стен может достигать 40-50 см (с учетом каркаса).

Расчет теплопотерь

Вот как следует производить вычисления:

Теплопотери через ограждающие конструкции

Для каждого материала, входящего в состав ограждающих конструкций, в справочнике или предоставленном производителем паспорте находим значение коэффициента теплопроводности Кт (единица измерения — Вт/м*градус).

Для каждого слоя ограждающих конструкций определяем термическое сопротивление по формуле: R = S/Кт, где S – толщина данного слоя, м.

Для многослойных конструкций сопротивления всех слоев нужно сложить.

Определяем теплопотери для каждой конструкции по формуле Q = (A / R) *dT,

Где:

• А — площадь ограждающей конструкции, кв. м;
• dT — разность наружной и внутренней температур.
• dT следует определять для самой холодной пятидневки.

Теплопотери через вентиляцию

Для этой части расчета необходимо знать кратность воздухообмена.

В жилых зданиях, возведенных по отечественным стандартам (стены являются паропроницаемыми), она равна единице, то есть за час должен обновиться весь объем воздуха в помещении.

В домах, построенных по европейской технологии (стандарт DIN), при которой стены изнутри застилаются пароизоляцией, кратность воздухообмена приходится увеличивать до 2-х. То есть за час воздух в помещении должен обновиться дважды.

Теплопотери через вентиляцию определим по формуле:

Qв = (V*Кв / 3600) * р * с * dT,

Где

• V — объем помещения, куб. м;
• Кв — кратность воздухообмена;
• Р — плотность воздуха, принимается равной 1,2047 кг/куб. м;
• С — удельная теплоемкость воздуха, принимается равной 1005 Дж/кг*С.

Приведенный расчет позволяет определить мощность, которую должен иметь теплогенератор системы отопления. Если она оказалась слишком высокой, можно сделать следующее:

• понизить требования к уровню комфорта, то есть установить желаемую температуру в наиболее холодный период на минимальной отметке, допустим, в 18 градусов;
• на период сильных холодов понизить кратность воздухообмена: минимально допустимая производительность приточной вентиляции составляет 7 куб. м/ч на каждого обитателя дома;
• предусмотреть организацию приточно-вытяжной вентиляции с рекуператором.

Заметим, что рекуператор полезен не только зимой, но и летом: в жару он позволяет сэкономить произведенный кондиционером холод, хотя и работает в это время не столь эффективно, как в мороз.

Правильнее всего при проектировании дома выполнить зонирование, то есть назначить для каждого помещения свою температуру исходя из требуемого комфорта. К примеру, в детской или комнате пожилого человека следует обеспечить температуру порядка 25-ти градусов, тогда как для гостиной будет достаточно и 22-х. На лестничной площадке или в помещении, где жильцы появляются редко либо имеются источники тепловыделения, расчетную температуру можно вообще ограничить 18-ю градусами.

Очевидно, что цифры, полученные в данном расчете, актуальны только для очень короткого периода — самой холодной пятидневки. Чтобы определить общий объем энергозатрат за холодный сезон, параметр dT нужно вычислять с учетом не самой низкой, а средней температуры. Затем нужно выполнить следующее действие:

W = ((Q + Qв) * 24 * N)/1000,

Где:

• W — количество энергии, требующейся для восполнения теплопотерь через ограждающие конструкции и вентиляцию, кВт*ч;
• N — количество дней в отопительном сезоне.

Однако, данный расчет окажется неполным, если не будут учтены потери тепла в канализационную систему.

Теплопотери через канализацию

Для приема гигиенических процедур и мытья посуды жильцы дома греют воду и произведенное тепло уходит в канализационную трубу.

Но в данной части расчета следует учитывать не только прямой нагрев воды, но и косвенный — отбор тепла осуществляет вода в бачке и сифоне унитаза, которая также сбрасывается в канализацию.

Исходя из этого, средняя температура нагрева воды принимается равной всего 30-ти градусам. Теплопотери через канализацию рассчитываем по следующей формуле:

Qк = (Vв * T * р * с * dT) / 3 600 000,

Где:

• Vв — месячный объем потребления воды без разделения на горячую и холодную, куб. м/мес.;
• Р — плотность воды, принимаем р = 1000 кг/куб. м;
• С — теплоемкость воды, принимаем с = 4183 Дж/кг*С;
• dT — разность температур. Учитывая, что вода на входе зимой имеет температуру около +7 градусов, а среднюю температуру нагретой воды мы условились считать равной 30-ти градусам, следует принимать dT = 23 градуса.
• 3 600 000 — количество джоулей (Дж) в 1-м кВт*ч.

Важность дополнительного слоя термозащиты

При возведении каркаса из дерева стоит знать о высокой теплопроводности этого материала. Доска, которая является основой конструкции, быстро отдает внутреннее тепло, потому внутренний слой термоизоляции может плохо выполнять свои функции. Мостики теплоотдачи должны быть закрыты хотя бы с одной стороны. Для этого часто на внешние стены здания клеют пенопласт высокой плотности, толщиной до 5 см. Этот материал не позволит дереву быстро отдавать внутреннее тепло, сохранит дом от перепадов температур и влаги.

Пенопласт может быть установлен под ровным слоем внешней вагонки из пластика или дерева. Внешняя отделка станет эффективной системой ветрозащиты и при этом позволит материалам стены «дышать». Эффективное проветривание предотвратит конструкцию от образования плесени и очагов гниения.

Дополнительный слой утеплителя рассчитать просто — необходимо определить площадь стен:

Sстен = Pстен * Vстен.

Параметр Sстен можно указывать в бланке заказа пенопласта на складе.

Как рассчитать количество материала

Теплый воздух поднимается вверх, поэтому крыша должна задерживать большую его часть – утеплитель должен быть толще

Теплоизоляция крыши повышает комфорт и микроклимат в помещении. Также утепление улучшает термическое сопротивление конструкции, уменьшает тепловые потери. Теплоизоляция не нагревает строение, а лишь сохраняет тепло внутри дома

Поэтому важно рассчитать, сколько слоев утеплителя нужно для крыши, какая ширина нужна и какой купить материал

Все расчетные работы проводятся еще на этапе проектирования. Нужно учесть индивидуальные особенности строения, климатические условия, характеристики теплоизолятора и назначение комнат. Заранее производятся расчеты с учетом типа крыши и ее размеров.

Укладка кровельного теплоизолятора производится на стропила. Нужно просчитать, сколько плит будет размещено вдоль и поперек ската крыши. Для этого необходимо учесть расстояние между стропилами, количество шагов и длину ската.

Пример расчета количества минеральной ваты для двускатной крыши

Крыша симметрична, количество стропил равно 7, расстояние равно 60 см, длина ската 5 м. Для укладки выбраны плиты размерами 1,17×61×25 см. Можно взять и рулонную минвату.

В первую очередь определяется количество плит, которые будут уложены в ряд. Для этого длина ската (5 м) делится на 1,17 и в результате получается 4,27 шт. Это значение умножается на шаг (7) и в итоге получается 29,89 плит на один скат и 59,78 на всю симметричную крышу. Полученный результат округляется в большую сторону и добавляется запас в 15-20%. В итоге на всю крышу потребуется около 70 плит.

Теплотехнический расчет.

Приступаем непосредственно к теплотехническому расчету, а именно — нам необходимо подобрать толщину 2-го слоя (утеплителя) исходя из условий места строительства.В первую очередь — определяем норму тепловой защиты из условий соблюдения санитарных норм.Согласно формулы 3 из СНиП 23-02-2003 «Тепловая защита зданий» рассчитывается нормативное (или другими словами максимально допустимое) сопротивление теплопередачи, формула выгладит так:

где:n = 1 — коэффициент, принятый по таблице 6, из СНиП 23-02-2003 «Тепловая защита зданий» для наружной стены (впрочем, в последнем актуализированном СП данный коэффициент упразднили!);

tint = 20°С — оптимальная температура в помещении, из исходных данных;

text = -30°С — температура наиболее холодной пятидневки, значение из исходных данных;

Δtn = 4°С — данный показатель принимается по таблице 5, из СНиП 23-02-2003 «Тепловая защита зданий» он нормирует температурный перепад между температурой воздуха внутри помещения и температурой внутренней поверхности ограждающей конструкции (стены);

αint = 8,7 Вт/(м2×°С) — коэффициент теплопередачи внутренней поверхности ограждающей конструкции, принимается по таблице 7 из СНиП 23-02-2003 «Тепловая защита зданий» для наружных стен.

Выполняем расчет:

получили сопротивление теплопередачи из санитарных норм Rreq = 1.437 м2*℃/Вт;

Во вторую очередь, определяем сопротивление теплопередачи из условий энергосбережения.

Определяем градусо-сутки отопительного периода, для этого воспользуемся формулой, согласно пункта 5.3 в СНиП 23-02-2003″Тепловая защита зданий»:

Dd = (tint — tht)zht = (20 + 4,0)*214 = 5136°С×сут

Примечание: градусо-сутки ещё имеют сокращенное обозначение — ГСОП.

Далее, согласно СНиП 23-02-2003 «Тепловая защита зданий» в зависимости от градусо-суток района строительства, рассчитываем нормативное значение приведенного сопротивления теплопередаче по формуле:

Rreq= a*Dd + b = 0,00035 × 5136 + 1,4 = 3,1976м2×°С/Вт,

где: Dd — градусо-сутки отопительного периода в г. Муром,

a и b — коэффициенты, принимаемые по таблице 4, столбец 3, СНиП 23-02-2003 «Тепловая защита зданий» для стен жилого здания.таким образом, мы получили второе значение сопротивления теплопередачи исходя из энергоэффективности Rreq = 3,198 м2*℃/Вт;

Для дальнейшего расчета стены, мы принимаем наибольшее значение из двух рассчитанных нами показателей Rreq (1,437 и 3,198), и обозначим его как Rтреб = 3,198 м2*℃/Вт;

Определение толщины утеплителя

Для каждого слоя нашей многослойной стены необходимо рассчитать термическое сопротивление по формуле:

где:δi- толщина слоя, мм;λi — расчетный коэффициент теплопроводности материала слоя Вт/(м × °С).

Рассчитываем термическое сопротивление для каждого слоя1 слой (газобетонные блоки): R1 = 0,4/0,29 = 0,116 м2×°С/Вт.3 слой (облицовочный силикатный кирпич): R3 = 0,12/0,87 = 0,104 м2×°С/Вт.4 слой (штукатурка): R4 = 0,02/0,87 = 0,023 м2×°С/Вт.

Определение минимально допустимого (требуемого) термического сопротивления теплоизоляционного материала:

где:

Rint = 1/αint = 1/8,7 — сопротивление теплообмену на внутренней поверхности;

Rext = 1/αext = 1/23 — сопротивление теплообмену на наружной поверхности,

αext принимается по таблице 14 для наружных стен;

ΣRi = 0,116 + 0,104 + 0,023 — сумма термических сопротивлений всех слоев стены без слоя утеплителя, определенных с учетом коэффициентов теплопроводности материалов, принятых по графе А или Б (столбцы 8 и 9 таблицы Д1 СП 23-101-2004) в соответствии с влажностными условиями эксплуатации стены, м2·°С/Вт

Толщина утеплителя равна:

где: λут — коэффициент теплопроводности материала утеплителя, Вт/(м·°С).

Определение термического сопротивления стены из условия, что общая толщина утеплителя будет 250 мм:

где: ΣRт,i — сумма термических сопротивлений всех слоев ограждения, в том числе и слоя утеплителя, принятой конструктивной толщины, м2·°С/Вт.

Из полученного результата можно сделать вывод, что

R0 = 3,343м2×°С/Вт > Rтр0 = 3,198м2×°С/Вт → следовательно, толщина утеплителя подобрана правильно.

Вот мы и выполнили теплотехнический расчет стены и нам известны толщины всех слоёв, входящих в её состав. Для того, чтобы долго не разбираться с нормативной документацией и самому считать на калькуляторе все эти сложные формулы, можно воспользоваться калькулятором «Теплотехнический расчет стены», где Вам достаточно просто выбрать исходные данные, а сам расчет произведется автоматически.

строительство дома

строительные технологии

• Добавить комментарий
• 1335 просмотров

Утепление стен – выбираем утеплитель

Зимой, когда очень холодно, хочется сидеть в уютном кресле у камина и наслаждаться стаканчиком любимого напитка.  Хотите? Тогда готовьте сани с лета. Если заблаговременно позаботиться об утеплении стен, зимой будет тепло, а летом – нежарко. Неопытный мастер сразу озадачено спросит сам себя: «а чем утеплять?». Первое, что приходит на ум, — вата или пенопласт. Пожалуй, это лидеры отрасли. Но насколько эти два материала эффективны и полезны для здоровья? Какой из них лучше и почему? Попытаемся разобраться в азах утепления стен и выборе утеплителя.

Холодные места

Перед тем, как заниматься утеплением, нужно определить самые холодные места и акцентировать на них внимание. Конечно, это можно сделать по старинке, потрогав стены на ощупь или прикинув на глаз. Для больших помещений лучше воспользоваться услугами специальных компаний, которые используют профессиональные приборы —  тепловизоры

Для больших помещений лучше воспользоваться услугами специальных компаний, которые используют профессиональные приборы —  тепловизоры.

Материал для утепления стен

Самыми популярными материалами для утепления стен считаются минеральная вата и пенопласт (пенополистирол). Как правило, материал выбирается в зависимости от поставленной задачи.

Пенопласт чаще всего применяют для утепления кирпичных стен, этот материал прочный, недорогой, и хорошо подойдет при больших объемах работ и скромном бюджете. Однако у него есть свои серьезные недостатки – горючесть и повышенная токсичность, практически нулевой уровень поглощения шума.

Наиболее известные на рынке пенополистирольные утеплители: экструдированный пенополистирол Пеноплекс, экструзионный пенополистирол Технониколь, KNAUF Therm.

Минеральная вата не горит и обладает неплохими шумоизоляционными свойствами. Но цена плит из минеральной ваты будет дороже. И еще один недостаток — в некоторых случаях минеральная вата деформируется и в отличие от пенопласта, ее труднее монтировать, во избежание холодных зон понадобятся специальные крепежи.

Наиболее известные на рынке утеплители на основе минеральной ваты: Isover (изовер) – вата из стекловолокна, Rockwool (роквул) – минеральная вата на основе базальтовых волокон, Knauf Insulation (кнауф) – минеральная вата на основе стекловолокна.

Влияние воздушного зазора на теплозащитные характеристики

Теплотехник должен учитывать воздушную прослойку, которая обязательно оставляется для плитного материала утеплителя таких, как минвата и т.п. При их монтаже оставляется зазор, чтобы материал мог проветриваться от образуемого во время эксплуатации конденсата, обычно это расстояние равно 20-40мм. Она не относится к замкнутым пространствам, что требует учитывать нижеописанные моменты:

Слои сооружения, которые находятся между зазором и внешней стеной, когда делается теплотехнические вычисления, этот фактор не принимают во внимание;
На основании постройки со стороны, смотрящей на сторону подвергающуюся вентиляции прослойкой, учитывают коэффициент теплоотдачи.

Теплотехник должен учитывать воздушную прослойку, которая обязательно оставляется для плитного материала утеплителя. Проведение теплотехнических вычислений может существенно сэкономить бюджет, за счет получения оптимального тепла, используя меньшее количество энергии. Но при этом необходимо учитывать много факторов, разбираться в нормативных документах, лучшим вариантом будет обращения за расчетами к профессионалам.

Что такое теплопроводность и термическое сопротивление

При выборе строительных материалов для строительства необходимо обращать внимание на характеристики материалов. Одна из ключевых позиций — теплопроводность

Она отображается коэффициентом теплопроводности. Это количество тепла, которое может провести тот или иной материал за единицу времени. То есть, чем меньше этот коэффициент, тем хуже материал проводит тепло. И наоборот, чем выше цифра, тем тепло отводится лучше.

Диаграмма, которая иллюстрирует разницу в теплопроводности материалов

Материалы с низкой теплопроводностью используются для утепления, с высокой — для переноса или отвода тепла. Например, радиаторы делают из алюминия, меди или стали, так как они хорошо передают тепло, то есть имеют высокий коэффициент теплопроводности. Для утепления используются материалы с низким коэффициентом теплопроводности — они лучше сохраняют тепло. В случае если объект состоит из нескольких слоев материала, его теплопроводность определяется как сумма коэффициентов всех материалов. При расчетах, рассчитывается теплопроводность каждой из составляющих «пирога», найденные величины суммируются. В общем получаем теплоизоляцонную способность ограждающей конструкции (стен, пола, потолка).

Теплопроводность строительных материалов показывает количество тепла, которое он пропускает за единицу времени

Есть еще такое понятие как тепловое сопротивление. Оно отображает способность материала препятствовать прохождению по нему тепла. То есть, это обратная величина по отношению к теплопроводности. И, если вы видите материал с высоким тепловым сопротивлением, его можно использовать для теплоизоляции. Примером теплоизоляционных материалов может случить популярная минеральная или базальтовая вата, пенопласт и т.д. Материалы с низким тепловых сопротивлением нужны для отведения или переноса тепла. Например, алюминиевые или стальные радиаторы используют для отопления, так как они хорошо отдают тепло.

Факторы, влияющие на теплопроводность

Коэффициент теплопроводности материала зависит от нескольких факторов:

При повышении данного показателя взаимодействие частиц материала становится прочнее. Соответственно, они будут передавать температуру быстрее. А это значит, что с повышением плотности материала улучшается передача тепла.

Пористость вещества. Пористые материалы являются неоднородными по своей структуре. Внутри них находится большое количество воздуха. А это значит, что молекулам и другим частицами будет сложно перемещать тепловую энергию. Соответственно, коэффициент теплопроводности повышается.

Влажность также оказывает влияние на теплопроводность. Мокрые поверхности материала пропускают большее количество тепла. В некоторых таблицах даже указывается расчетный коэффициент теплопроводности материала в трех состояниях: сухом, среднем (обычном) и влажном.

Выбирая материал для утепления помещений, важно учитывать также условия, в которых он будет эксплуатироваться

Основные параметры, от которых зависит величина теплопроводности

Не все строительные материалы одинаково теплоэффективны. На это влияют следующие факторы:

Пористая структура материала говорит о том, что подобное строение неоднородно, а поры наполнены воздухом. Тепловые массы, перемещаясь через такие прослойки, теряют минимум своей энергии. Поэтому пенобетон именно с замкнутыми порами считается хорошим теплоизолятором. Замкнутые поры пенобетона наполнены воздухом, который по праву считается лучшим теплоизолятором
Повышенная плотность материала гарантирует более тесную взаимосвязь частиц друг с другом. Соответственно, уравновешивание температурного баланса происходит намного быстрее. По этой причине плотный материал обладает большим коэффициентом проводимости тепла. Поэтому железобетон считается одним из самых «холодных» материалов. Высокая плотность даёт хорошую прочность железобетону, но также и «обделяет» его теплоэффективностью
Влажность – злокачественный фактор, повышающий скорость прохождения тепла

Поэтому так важно качественно произвести гидроизоляцию необходимых узлов здания, грамотно организовать вентиляцию и использовать максимально инертные к намоканию строительные материалы.

«Холодно, холодно и сыро. Не пойму, что же в нас остыло…» Даже Согдиана знает о том, что сырость и холод − вечные соседи, от которых не спрячешься в тёплом свитере

Зная, что такое проводимость тепла, и какие факторы на неё влияют, можно смело пробовать применять свои знания для расчётов будущих строительных конструкций. Для этого нужно знать коэффициенты используемых материалов.

Пример расчета

Рассчитать количество утеплителя попробуем на основе таких данных:

• периметр дома составляет 8+7+8+7=30 м (здесь 8 – размер длинной стены, 7 – короткой);
• высота стены 3 м;
• фронтон (треугольная верхняя часть меньшего фасада, образующаяся при монтаже двускатной крыши) имеет ширину 7 м и высоту 2 м;
• количество окон 10, из них 6 имеют размеры 1500х1500 мм, 4 – 1000х1500 мм;
• дверь одна, размерами 1200х2100 мм.

Важно: при расчете утеплителя (онлайн-калькулятор или вручную) площадь фронтона рассчитывается как площадь прямоугольника, а не треугольника, поскольку значительная часть термоизоляционного материала для него идет в отход за счет обрезки плит или рулонов. При расчете фронтона как треугольник потребная площадь утеплителя уменьшается, но приходится облицовывать поверхность состыкованными фрагментами плит/рулонов.. Соответственно площадь облицовки с учетом фронтона и проемов составит:

Соответственно площадь облицовки с учетом фронтона и проемов составит:

Примем в качестве теплоизолятора экструдированный пенополистирол Ursa XPS N-III-G4, который отпускается в размере 1180х600х50 мм (7 плит/4,956 м2). Для вычисленной площади облицовки потребуется (при учете, сколько квадратов в утеплителе, одна плита имеет площадь 1,08 м.кв.) 89 плит или 13 упаковок. При стоимости упаковки 1000…1100 руб. (данные для Москвы, на 13.08.2018) утепление дома обойдется в 14 тыс. рублей. Аналогично выполняются расчеты для других утеплителей (сколько квадратов минвата в виде рулона или плиты занимает или сколько утеплителя в кубе, рассчитывается в зависимости от данных производителя).

Разбираем основные критерии выбора

В строительных магазинах можно найти бесчисленное многообразие материалов, но какой из них лучше для отделки стен? Однозначно ответить на этот вопрос невозможно, но имеет смысл проанализировать ключевые критерии, исходя из которых, необходимо делать свой выбор.

Показатель теплопроводности (способность материала пропускать через себя тепло).

Это ключевой фактор, на который нужно обращать внимание — от него зависит эффективность защиты стен от холода (чем он меньше, тем лучше). Как правило, все современные материалы отвечают имеющимся требованиям. Очевидно, чем легче утеплитель, тем проще его крепить

К тому же, для особо тяжелых моделей придется сооружать дополнительный каркас прочности, что в значительной мере увеличит общие расходы. В данном аспекте за явным преимуществом выигрывает пенопласт

Очевидно, чем легче утеплитель, тем проще его крепить. К тому же, для особо тяжелых моделей придется сооружать дополнительный каркас прочности, что в значительной мере увеличит общие расходы. В данном аспекте за явным преимуществом выигрывает пенопласт.

Если вы собрались покрыть стены дома сайдингом, то этот аспект не важен. Зато есть ограничения для раствора и лакокрасочных веществ.

Для деревянных домов запрещено использовать аналоги, подвергающиеся горению. Поэтому нельзя отделывать стены снаружи, к примеру, стекловатой, которая возгорается за считанные мгновения. Впрочем, в России очень многие нарушают это предписание из-за выгодного соотношения цена-качество.

Наружная отделка стен слегка снижает эксплуатационный период (так как материалу приходится активнее противостоять влаге). Наиболее качественные модели имеют срок службы 25-50 лет, аналоги поскромнее 5-10. Учитывайте этот показатель — модель может быть немного дороже, но иметь эксплуатационный срок больше в 5-10 раз.

Статья по теме: Как вывести трубу от печи через стену

Главное достоинство деревянного дома — его экологическая чистота. Использование токсичных материалов сводит к минимуму сей факт.

Простыми словами — возможность материала «просушиваться». Если этот показатель будет низким, придется возводить на стене вентиляционные шахты, что усложняет работу и повышает траты на теплоизоляцию дома.

В частности, внимательно изучите имеющийся спрос на предмет соотношения «цена — качество». Дешевые модели могут иметь слишком слабую эффективность, поэтому придется использовать несколько слоев. Также не забывайте, что качественное наружное утепление стен деревянного дома в значительной мере сокращает энергозатраты. Поэтому такая процедура в скором времени полностью окупается.

В представленных ниже таблицах вы найдете много интересной информации.

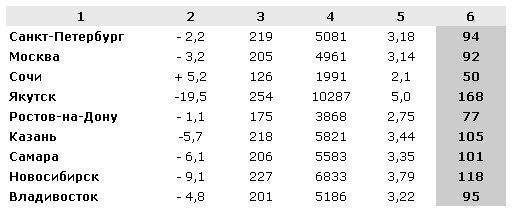

1 — населенный пункт, 2 — средняя температура в отопительный период, 3 — его продолжительность, 4 — градусо-сутки, 5 — рекомендованный показатель сопротивления теплопередаче, 6 — рекомендуемая (минимальная) толщина теплоизоляционного слоя.

Эта таблица позволяет изучить эффективность теплоизоляционных материалов

Данные представлены в виде диаграммы — для наглядности

Общие сведения по результатам расчетов

1. Количество утеплителя — Общий объем необходимого утеплителя

2. Площадь утепления — Общая площадь утепления с учетом фронтонов, оконных и дверных проемов

3. Количество дюбелей ‘грибков’ — Общее количество дюбелей ‘грибков’ с расходом 6 штук на 1 квадратный метр утеплителя.

4. Вес утеплителя — Общий вес утеплителя указанной плотности. Уточните плотность материала у продавцов.

Заключение

Не слишком сложные, теплотехнические расчеты и вычисление площади на нашем калькуляторе, помогут сориентироваться в вопросах выбора и закупки утеплителя. Оптимальным вариантом является профессиональный расчет при проектировании (выполнении реконструкции) здания, но даже самостоятельное определение необходимого типа и количества утеплителя заметно уменьшает вероятность ошибок при планировании трат.
