Металлоискатель своими руками: подробная инструкция

Самодельный металлоискатель «Пират»: схема и подробное описание сборки

Если вы только задумались о том, как сделать самодельный металлоискатель, не стремитесь браться за сложные модели. Начните с простого, но эффективного «Пирата». Название это придумал автор самоделки из сочетания Pi (импульс) и Ra-t (радиоскоп). Название прижилось, а простая и понятная схема сборки так полюбилась пользователям, что «Пират» стал одной из самых популярных самоделок в этой области. В настоящее время существует уже 4 модификации схемы «Пират». Металлоискатель просто собирается своими руками, без использования каких-то специфических инструментов.

Единственный недостаток этого прибора заключается в том, что в металлоискателе, изготовленном своими руками, отсутствует схема работы с дискриминацией металлов. Но для начинающего кладоискателя это несущественно.

Кроме деталей, необходимых для сборки, вам потребуется для работы паяльник, отвёртка, изоляционная лента

Детали для сборки металлоискателя

Для изготовления прибора вам потребуется приобрести:

• керамический конденсатор − 1 нФ;
• 2 плёночных конденсатора − 100 нФ;
• электролитные конденсаторы: 10 мкФ (16 В) – 2 штуки, 2200 мкФ (16 В) – 1 штука, 1 мкФ (16 В) – 2 штуки, 220 мкФ (16 В) – 1 штука;
• резисторы – 7 штук на 1; 1,6; 47; 62; 100; 120; 470 кОм и 6 штук на 10, 100, 150, 220, 470, 390 Ом, 2 штуки на 2 Ом;
• переменные резисторы – 3 штуки на 10 и 100кОм, 400 Ом (1Вт);
• транзисторы – 3 штуки, ВС557, IRF740, ВС547;
• 2 диода 1N148;
• 2 микросхемы: К157УД2 и NE555.

Кроме перечисленных деталей, запаситесь наушниками от плеера

Ещё вам потребуется пластиковая труба для штанги, батарейки или аккумуляторы на 9В и провод ПЭВ диаметром 0,8 мм.

Схемы металлодетектора для изготовления своими руками

Простейшая схема «Пирата» выглядит таким образом.

Плату можно разместить в корпусе карманного приёмника или любой удобной по размеру пластиковой коробке, подходят даже простые распределительные коробки из арсенала электрика.

Если вы хотите пойти в своих экспериментах дальше, вот схема для изготовления металлоискателя с ориентиром на золото.

Схема металлодетектора «Терминатор 4» с повышенной чувствительностью

Если вы правильно собрали схему, прибор будет исправно работать. Возможные проблемы с микросхемой.

Проблема	Способ решения
Нет писка и реакции на изменение частоты.	Подберите резистор на 10 кОм с последовательным соединением с конденсатором в генераторе на 300 пФ.
Излишнее возбуждение генератора, шипение и свист	Добавьте конденсатор на 1000 пФ с выводом на корпус.

Как собрать печатную плату металлоискателя своими руками

Схема печатной платы металлодетектора довольно проста. Условно можно разделить её на несколько блоков:

• узел катушки поиска;
• усилитель звука на транзисторе;
• генератор импульсов;
• усилитель двухканальный.

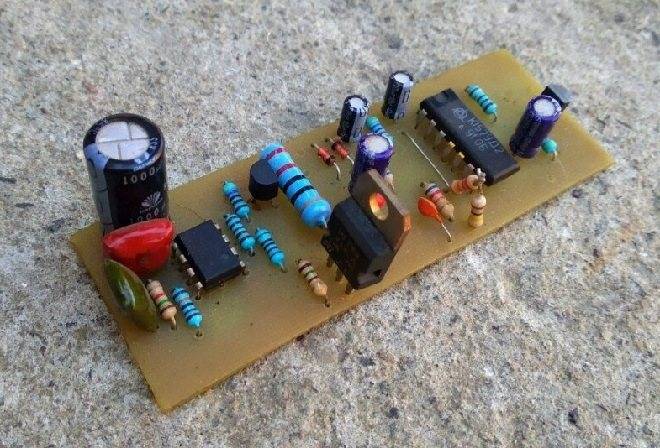

Вот так это выглядит.

Импульсный генератор собирается на таймере NE555. Через подбор С1 и 2 и R2 и 3 производится регулировка частоты. Полученные в результате сканирования импульсы передаются на транзистор Т1, а он передаёт сигнал транзистору Т2. Усиление звуковой частоты происходит на транзисторе ВС547 к коллектору, и подключаются наушники.

Катушка из витой пары

Подробная инструкция по настройке металлоискателя «Пират», сделанного своими руками

Для окончательной сборки прибора вам потребуется пластиковая труба. Схема сборки проста. Чувствительность детектора настраивается с помощью потенциометров. Добейтесь результата, чтобы он распознавал монету с расстояния в 30 сантиметров. Залежи металла больших размеров он «услышит» за метр–полтора. «Пират» не распознаёт цветные металлы под вами или чёрные, так что тут придётся просто копать, и не исключено, что вы наткнётесь на старое корыто, а не на вожделенный клад. Но в этом случае можно брать не качеством, а количеством, ведь любой металл можно сдать в пункт приёма вторсырья.

Не исключено, что вам повезёт, и все труды будут не напрасны

Как будет выглядеть «Пират» в сборе − в следующем видео. Остаётся только отметить, что набор-конструктор для изготовления этого устройства можно купить по интернету. К нему, кстати, прилагается подробная инструкция, как самому сделать металлоискатель в домашних условиях из деталей комплекта.

Инструкция по сборке

В задачу редакции не входит предоставление максимально подробной инструкции

Осветим основные нюансы, на что стоит обратить внимание кладоискателю, взявшемуся за изготовление палки-копалки своими руками

Отметим, что схема металлоискателя Пират — несложная, с монтажом справится даже начинающий радиолюбитель. Но прямые руки и элементарный набор инструментов всё-таки необходим.

Пират можно собрать как на микросхеме, так и на транзисторах. Умные люди советуют таки взять микросхемы, ибо транзисторы надо подбирать, результат работы с ними менее стабилен и, при нарушении характеристик, гораздо сложнее настраивается. Опять же для подбора транзистора нужен осциллограф, а он есть далеко не у каждого радиолюбителя.

Итак, как сделать металлоискатель Пират своими руками.

Необходимые детали

В список деталей для металлоискателя Пират входят:

• 15 постоянных резисторов;
• 2 переменных резистора;
• 5 электролитических конденсаторов;
• 2 плёночных конденсатора;
• один керамический конденсатор;
• 2 микросхемы;
• 3 транзистора;
• 1 диод;
• заготовка печатной платы;
• динамик на 8 Ом;
• катушка 2 Ом;
• питание.

Ознакомиться с конкретными номиналами прибора, а также подробнейшей инструкцией по его сборке можно на сайте https://sdelaysamodelku.ru/metalloiskatel-pirat-svoimi-rukami/.

На сайте md-kit.ru набор для сборки металлоискателя Пират на К157УД2 стоит 500 руб. Печатная плата и весь набор навески, можно не заморачиваться беготнёй по магазинам и радиорынкам.

Читай также: Не знаешь что такое частотность металлоискателя? Подробная статья про частоту металлоискателей. Переходи!

Схема металлоискателя пират

Даже при наличии печатной платы и набора компонентов, необходима принципиальная схема.

На первом рисунке представлена схема металлоискателя Пират на К157УД2.

Обратите внимание на левую часть. В ней присутствует микросхема NE555

В принципе, её можно заменить двумя транзисторами, как показано на рисунке ниже. Но с транзисторами есть заморочки, о которых мы уже писали — их нужно подбирать под требуемые характеристики, для чего понадобиться осциллограф. Если сборщика этот момент не пугает, вот схема без NE555.

Важно! Микросхему NE555 можно заменить на аналог — КР1006ВИ1. И вообще провести импортозамещение — транзисторы можно брать отечественные

А можно пойти другим путём и заменить усилитель К157УД2 на импортный TL072 или LM358.

Сборка металлоискателя Пират

Опишем алгори — когда есть только заготовка печатной платы и набор деталей. Если печатная плата куплена в наборе, переходим сразу к шагу 4.

1. В программе для трассировки плат, например, Sprint Layout, рисуем печатную плату металлоискателя Пират.
2. Печатаем трассировку и переносим на заготовку.
3. Сверлим отверстия под монтаж и протравливаем плату.
4. Аккуратно паяем детали.
5. Подбираем корпус и помещаем схему в него.
6. Соединяем готовый корпус с батарейным блоком — готовые блоки под любое количество AA или колодку для Кроны можно купить в радиомагазине или на Aliexpress.
7. Наматываем катушку.

Сборка закончена, правильно собранная схема работает без дополнительных настроек.

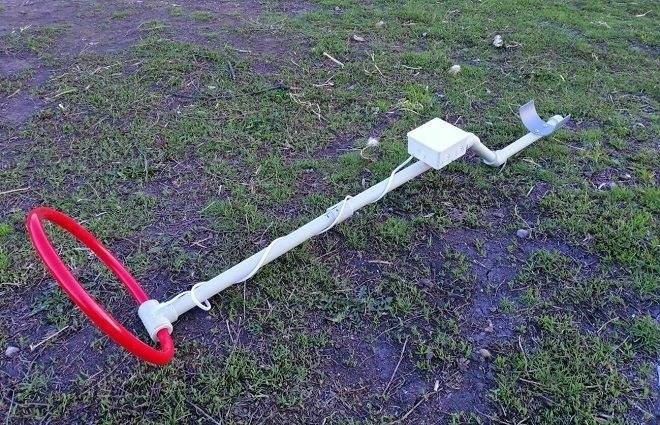

Внешний вид собранного металлоискателя

В результате должна получиться коробочка с динамиком, из которой наружу выведены две рукоятки потенциометров. Питание может располагаться в той же коробочке, а может и в отдельной.

На штанге блок управления можно разместить так же, как у Tesoro Compadre) или же как у Golden Mask Deep Hunter Pro 3 SE. Вторая компоновка более традиционна для PI-приборов.

Важно! Блок управления не стоит намертво прикручивать к штанге. На случай использования рамки вместо катушки лучше сделать его быстросъёмным

Читай также: Залог успешного поиска, правильный подбор аксессуаров! Переходи и узнаешь как выбрать лопату для копа!

Создание

Металлоискатель своими руками, подробная инструкция:

1. Первым делом делается печатная плата на принтере. Ее нужно распечатать и протравить на медной плате. Для этого используется метод перевода тонера на плату. Принцип заключается в следующем: нужно распечатать зеркальное изображение платы на принтере, после чего перенести его на медную часть платы утюгом. В процессе тонер будет действовать как маска, которая сохранит дорожки, а другие части растворятся в химическую ванну. Вот как выглядит схема платы.
2. Дальше следует наполнить плату металлоискателя имеющимися транзисторами и конденсаторами. Сперва требуется припаять 6 NPN транзистора. Потом припаиваются другие элементы, как показано на схеме.
3. Теперь поподробней о схеме. Вот как припаиваются 6 транзисторов.
4. После этого нужно добавить два конденсатора, как на фото ниже.
5. Теперь плата металлоискателя заполняется полиэфирными конденсаторами и резисторами. Сперва добавляются 5 конденсаторов, емкость которых 0,1μF. После чего в ход идут другие конденсаторы (0, 01μF). Упрощает задачу то, что они не являются поляризованными, а значит, к плате они припаиваются в любом направлении ножек.
6. Осталось добавить остальные резисторы.
7. Создание платы продолжается. Вот как он должен выглядеть в готовом виде:
8. Теперь, когда плата готова, можно намотать ветки на катушки металлоискателя. У нас их будет 2, они часть цепи LC генератора. Первой будет эталонная катушка. Для ее создания используется провод, сечением 0,4 мм. Нужно отрезать кусок деревянного дюбеля, чтобы он получился 5 см длиной и 13 мм диаметром. В нем сверлится три отверстия, через которые будут проходить проводки. Один из них проходит через середину продольно, а другие два на каждом конце перпендикулярно. Медленными и осторожными движениями нужно намотать максимальное количество витков на дюбеле в один слой. Не нужно наматывать до конца, требуется оставить 3–4 мм древесины на концах.
9. Не стоит крутить провод, хотя это кажется логичным. Требуется наматывать по такой технологии: провод остается на месте, а вращается сам дюбель. Он будет наматывать провод на себя, как лебедка.
10. Теперь следует протянуть каждый конец проводка в отверстия, сделанные перпендикулярно, после чего один из концов сквозь продольное отверстие. Осталось закрепить провод лентой после завершения работ. Дабы снять покрытие на торцах катушки, которая открыта, нужно использовать наждачку.
11. Теперь можно делать поисковую катушку металлоискателя. Она будет большая, чтобы максимально улавливать металл. Для ее создания потребуется вырезать держатель. Он делается из фанеры, толщина которой 6–8 мм. Ниже на рисунке будет схема, благодаря которой можно выполнить работу. Достаточно нанести на фанеру разметку и используя лобзик или ножовку вырезать детали конструкции.
12. После чего взяв все тот же провод, сечением 0,4 мм, следует намотать примерно 10 витков на корпус конструкции. Катушка с нашего примера имеет в диаметре 15 см.
13. Теперь к корпусу конструкции присоединяется ручка. Ее размер должен выбираться в зависимости от роста пользователя. При помощи деревянного колышка 6 мм, рукоятка прикрепляется к корпусу. Использовать для этого металлический саморез или болт запрещается. Любые металлические изделия в конструкции будут нарушать работу металлоискателя. Он постоянно будет сигнализировать об обнаружении металла.

14. Настраиваем эталонную катушку конструкции из деревянного дюбеля. Ее частота в цепи настраивается до 100 кГц. Для этой цели нужен осциллограф или мультиметр, оборудованный частотометром. Все начинается с подключения катушки к цепи. После чего нужно включить питание будущего металлоискателя. Осталось подключить щупу от прибора к каждому концу катушки и вымерять частоту. Показатель не должен превышать 100 кГц. Если частота недостаточная, то катушка может быть укорочена. Благодаря этому индуктивность уменьшается, а частота наоборот, повышается. И снова выполняется измерение. В нашем примере снизив частоту меньше 100 кГц, размер катушки составил 31 мм.

Вот и все, теперь можно проверить конструкцию на работоспособность. Подобные металлоискатели являются довольно сложными и новичку будет тяжело справиться с созданием. Однако, есть и простой вариант создания металлоискателя.

Начнем с механических конструкций глубинных рамок для металлоискателя.

Глубинные рамки небольших размеров, устанавливают на штангу как и обычную катушку, но есть ограничения по весу и габаритам. Поэтому такая конструкция подходит для рамок диаметром до 60-70см. Большая рамка становится слишком тяжелой и ее уже неудобно носить таким способом.

Каркас глубинной катушки для металлоискателя изготавливают из пластиковых труб, без использования металлических элементов. Трубу выбираете в зависимости от способа которым вы ее будит соединять, и в зависимости от размеров вашей рамки, чтобы труба обеспечивала достаточную жесткость конструкции!

Небольшие катушки обычно делают неразборными в форме кольца или квадрата.

Вот несколько фотографий таких рамок:

Для рамок больших размеров, неразборная конструкция, уже неудобна для транспортировки, да и носить на штанге такую рамку уже тяжело. Наиболее распространенным решением для больших рамок, это разборный квадратный каркас с накладной поисковой петлей или петлей пропущенной вовнутрь трубного каркаса.

В таком случае, каркас рамки изготавливается из пластиковых труб, а поисковая катушка мотается многожильным проводом в изоляции! ПРОВОД ДОЛЖЕН БЫТЬ ОБЯЗАТЕЛЬНО МНОГОЖИЛЬНЫМ, так как при разборке и транспортировке глубинной катушки, провод будит гнуться и одножильный провод в итоге может переломиться!

Такие рамки носят обычно вдвоем:

Но есть варианты конструкций глубинного металлоискателя для самостоятельной переноски:

Вот еще несколько вариантов конструкций глубинных металлодетекторов и  их катушек:

Намотка глубинной рамки

Для намотки глубинных рамок рекомендуется использовать многожильный провод в изоляции, диаметром 0,5-0,75мм.

Таблица количества витков для глубинных рамок различного размера и их максимальная глубина обнаружения с металлоискателями ПИРАТ и Кощей 5И:

	40*40см	60*60см	90*90см	120*120см	150*150см
Количество витков	19	16	13	11	10
Дальность обнаружения каски с МД ПИРАТ	0,8м	0,9м	1м	1,1м	1,25м
Максимальная дальность обнаружения с металлоискателем ПИРАТ	1,7м	2,3м	2,6м	3м	3,5м
Дальность обнаружения каски с металлоискателем Кощей 5ИГ	1м	1,2м	1,25м	1,5м	1,6м
Максимальная дальность обнаружения с металлоискателем Кощей 5ИГ	2,3м	3м	3,5м	4м	5м

Желательно после намотки рамки, витки стянуть между собой изолентой или скотчем, это уменьшит межвитковую емкость и сделает петлю более прочной. Провод от рамки к электронному блоку можно изготовить из того же провода, которым и намотана рамка, свив его с шагом 1 виток на 1 см. А затем обжать термоусадочной трубкой или замотать изолентой.

Вот так можно легко изготовить глубинную рамку для импульсного металлоискателя, и получить полноценный глубинный металлоискатель не уступающий по глубине фирменным металлодетекторам.

Принцип действия металлоискателя

Металлоискатель (далее по тексту МИ), называемый также металлодетектором, представляет собой электронный прибор, формирующий направленное электромагнитное поле (первичный сигнал) и улавливающий его изменения при контакте поля с металлическими предметами. В процессе распространения электромагнитных волн в неоднородной физической среде они взаимодействуют с металлами, создавая на их поверхности вихревые токи, генерирующие собственные электромагнитные поля. Приемная аппаратура МИ фиксирует эти поля (вторичный сигнал) и информирует поисковика об обнаруженной находке звуковым или визуальным способом.

Как работает металлоискатель в зависимости от назначения и технического устройства

Принцип работы металлоискателя разнится в зависимости от типа устройства. Рассмотрим основные из них:

• Устройства динамического типа. Самый простой тип устройства, сканирующего поле постоянно. Главная особенность работы с таким прибором – необходимо все время находиться в движении, иначе сигнал пропадёт. Такие приборы просты в использовании, однако, они слабо чувствительны.
• Приборы импульсного типа. Имеют большую чувствительность. Часто к такому прибору идёт дополнительно несколько катушек для настройки под разные типы грунтов и металлы. Требуют определённых навыков для настройки. Среди приборов этого класса можно выделить электронные устройства, работающие на низкой частоте – не выше 3 кГц.

Иногда кладоискателям везёт, они находят весьма интересные вещицы

• Электронные приборы, с одной стороны, не дают реакцию (или дают слабую) на нежелательные сигналы: мокрый песок, мелкие кусочки металла, дробь, к примеру, а, с другой, обеспечивают неплохую чувствительность при поиске скрытых водопроводных труб и трасс центрального отопления, а также монет и других металлических предметов.
• Глубинные детекторы заточены под поиск объектов, находящихся на внушительной глубине. Они могут обнаружить металлические предметы на глубине до 6 метров, в то время как остальные модели «пробивают» только до 3. К примеру, глубинный детектор Jeohunter 3D способен производить поиск и обнаружение пустот и металлов, при этом показывая обнаруженные в грунте объекты в 3-мерном виде.

Монитор глубинного детектора Jeohunter 3D показывает то, что у вас под ногами в режиме реального времени Работают глубинные детекторы на двух катушках, одна находится параллельно поверхности грунта, другая – перпендикулярно.

Стационарные детекторы – это рамки, установленные на особо важных охраняемых объектах. Они вычисляют любые металлические предметы в сумках и карманах людей, проходящих сквозь контур.

Металлоискатель в метро. Наверное, вы не раз проходили через такой детектор, предварительно опустошив все карманы

Простейший самодельный металлоискатель

Не каждый может себе позволить купить металлоискатель. А для поиска железа и вовсе не обязательно приобретать дорогостоящее устройство. Достаточно собрать его самому. И находить он тоже будет.

К слову скажу, что я видел репортаж по телевизору, как мужик, собравший металлоискатель и искавший с его помощью металлолом, в лесу обнаружил ящик с патронами времен гражданской войны.

Я и сам давно пытался собрать такой прибор и он даже заработал! Но искать с его помощью монеты не получится, так как реагирует он преимущественно на крупные металлические предметы.

Посмотрите товары для изобретателей. Ссылка на магазин.

И так, для сборки простого металлоискателя нам необходимо:

~ два транзистора КТ315 или аналогичные; ~ два конденсатора 1000 пф; ~ два конденсатора 10000 пф; ~ два резистора 100 кОм.

Помимо этого пригодятся: элемент питания 3,7-5 вольт, наушники, Проволока в эмаль-изоляции диаметром 0,5-0,7 мм.

Схема сборки простейшая!

Электроника для самоделок вкитайском магазине.

Катушки можно наматывать на обычной кастрюле. После десяти витков делается петля и продолжается намотка остальных двадцати витков.

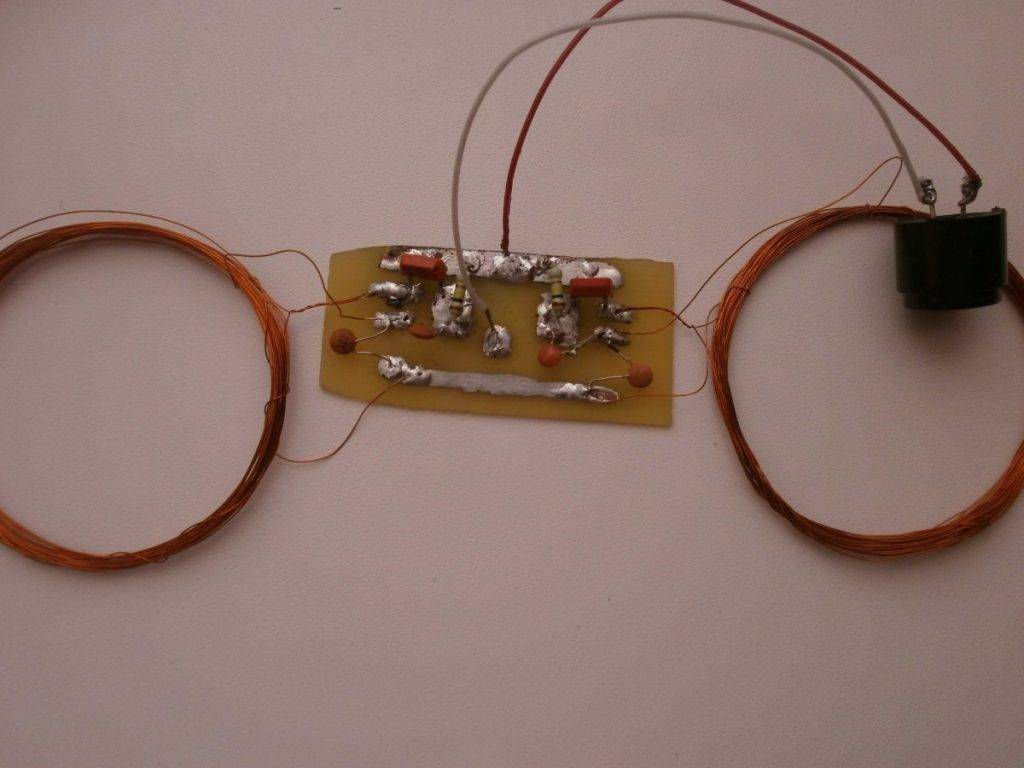

Картонная плата металлоискателя

Ее обратная сторона

Корпус делается из любого материала, желательно герметичного. Штангу можно сваять из труб. Катушки размещаются на одной плоскости на расстоянии в 10 см.

Катушки металлоискателя

Если при включении прибора появился в наушниках писк, то значит надо аппарат настраивать – менять расстояние между катушками. Или настроить с помощью феррита.

Таким образом, можно заработать поиском металлолома на хороший фирменный прибор. И дело доброе будет делаться – земля очищаться. Ну и металл будет повторно использоваться.

Фото в статье мои, сделаны еще в 2014 году. А первая картинка со схемой взята с открытых источников.

zen.yandex.ru

Схема простого и достаточно эффективного металлоискателя «ПИРАТ»

Собрать такой аппарат под силу каждому, даже тем кто совершенно далек от электроники, просто нужно припаять все детали как на схеме. Металлоискатель состоит из двух микросхем. Они не требуют ни каких прошивок и программирования.

Питание 12 вольт, можно от пальчиковых батареек но лучше АКБ на 12в (небольшой)

Катушка намотана на оправке 190мм и содержит 25 витков провода ПЭВ 0.5

Характеристики: — Потребляемый ток 30-40 мА — Реагирует на все металлы дискриминации нет — Чувствительность 25 миллиметровая монета — 20 см — Крупные металлические предметы — 150 см — Все детали не дорогие и легкодоступные.

Список необходимых деталей: 1)Паяльник 2)Текстолит 3)Провода 4)Сверло 1мм

Вот список необходимых деталей

Схема самого металлоискателя

В схеме используются 2 микросхемы (NE555 и К157УД2). Они достаточно распространенные. К157УД2 — можно выковырять из старой аппаратуры, что я с успехом и сделал

Конденсаторы 100нФ обязательно брать пленочные, вот такие, вольтаж берем как можно меньше

Распечатываем эскиз платы на простой бумаге

Вырезаем под ее размер кусок текстолита.

Плотно прикладываем и острым предметом продавливаем по местам будущих отверстий

Вот как должно получиться.

Далее берем любую дрель или сверлильный станок и сверлим отверстия

После сверления, нужно прочертить дорожки. Можно сделать это через фоторезист, ЛУТ или просто прорисовать их Нитро лаком простой кисточкой. Дорожки должны получится точно такие же как на бумажном шаблоне. И травим плату.

В помеченных красным местах, ставим перемычки:

Далее просто припаиваем все компоненты на свои места.

Для К157УД2 лучше поставить переходную панельку.

Если такового нет, можно воспользоваться другим. У меня же медного лакированного провода оказалось не достаточно. Взял старый сетевой кабель.

Снял оболочку. Там проводов оказалось достаточно. Мне хватило двух жил, ими же и мотал катушку.

По схеме катушка диаметром 19 см и содержит 25 витков. Сразу замечу, что катушку нужно делать такого диаметра исходя из того, что вы будете искать. Чем больше катушка тем глубже поиск, но большая катушка плохо видит мелкие детали. Маленькая катушка хорошо видит мелкие детали, но глубина не большая. Я сразу намотал себе три катушки 23см(25 витков), 15см(17 витков) и 10см(13-15 витков). Если нужно накопать металлолом, то ставим большую, если на пляже мелочевку искать, то катушку меньше, ну сами разберетесь.

Катушку мотаем на чем угодно подходящего диаметра и плотно обматываем изолентой, что бы витки были плотно друг возле друга.

Катушка должна быть, как можно ровной. Динамик взял первый попавшийся.

Теперь все подключаем и пробуем схему на работоспособность.

После подачи питания, нужно подождать 15-20 секунд пока схема прогреется. Ставим катушку подальше от любого металла, лучше всего подвесить в воздухе. После начинаем крутить переменный резистор 100К пока не появятся щелчки. Как только щелчки появились крутим в обратную сторону, как только щелчки пропадут хватит. После этого, так же настраиваем резистор 10К.

На счет микросхемы К157УД2. Кроме той, что я выковырял, я еще 1 попросил у соседа и две купил на радио рынке. Вставил купленные микросхемы, включил прибор, а он отказался работать. Долго ломал голову, пока просто не поставил другую микросхему (ту что выпаял). И все сразу заработало. Так что вот для чего нужна переходная панелька, что бы подобрать живую микросхему и не мучатся с выпаиванием и впаиванием.

Покупные микросхемы

Моя и та что у соседа взял

Все готово, осталось только сделать штангу и поместить плату в корпус и на поиски кладов )

Вот ВИДЕО испытаний

Испытания дома проводил на средней катушке диаметром 15 см. Так вот золотое кольцо по воздуху ловило на 18см, ножницы 30см. настольная лампа 50см. что достаточно не плохо для такого метало детектора.

Качаем эскиз схемы платы: imp-MS.rar (скачиваний: 15740)

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Уход за спиннингом

Тщательный и правильный уход за спиннингом может намного увеличить ему срок эксплуатации. Для этого нужно приводить в порядок после рыбалки, проводить периодическое обслуживание и профилактический текущий ремонт.

Спиннинг для начинающих: уход за бланком удилища

Уход за штекерным удилищем

После каждой рыбалки нужно мыть удилище мылом и теплой водой. Перед мытьем обязательно закрыть пробками соединительные втулки, так чтобы вода не попала внутрь колен. С помощью мягкой щетки очистите рыбью слизь и грязь с поверхности бланка и пространство между ножками пропускных колец. После мытья и очистки протрите поверхность удилища сухой мягкой тканью или полотенцем, просушите рукоятку. Внутренние части втулок и вставки пропускных колец протрите спиртом, используя ватный тампон. Перед отправкой спиннинга на зимнее хранение, покройте соединительные втулки парафином.

 Уход за спиннингом телескопической конструкции

Самым уязвимым местом спиннинга «телескопа» являются межколенные стыки. Пыль и песок попадающие в эти места царапают поверхность, а на месте царапин при дальнейшей эксплуатации могут возникнуть трещины. Чтобы этого избежать периодически промывайте с мылом наружную поверхность стыков, а также, с помощью проволоки и ватного тампона внутренние поверхности колен. После процедур спиннинг нужно тщательно протереть, просушить и смазать парафином или силиконовой водостойкой смазкой места соединения колен.

Лакировка спиннингового удилища

Если при осмотре спиннинга вы обнаружили потертости и царапины на бланке или трещины на обмотке крепления пропускных колец необходимо покрыть их прозрачным водостойким полиуретановым лаком. Можно использовать паркетный лак, перелив его в пузырек от обычного лака для ногтей. Пузырек и кисточку предварительно очистите ацетоном. Лак наносите тончайшим слоем, понадобиться нанести 2-3 слоя. После нанесения каждого слоя дайте лаку немного просохнуть. После лакировки удилища, отполируйте его поверхность мягкой льняной или фланелевой тканью.

Уход за грифом (рукояткой) спиннинга

Очистка рукоятки спиннинга (пробка)

Чтобы придать рукоятке спиннинга свежий бархатистый вид, в первую очередь нужно протереть её поверхность ватным тампоном, пропитанным спиртом. Затем, этим же тампоном вытереть катушкодержатель и вычистить грязь из под его зажимной гайки и по всей длине резьбы этой гайки. Перед отправкой спиннинга на зимнее хранение, резьбу гайки смазывают парафином. После просыхания пробковой поверхности прошлифуйте её мелкой наждачной бумагой, чтобы снять верхний затертый слой, восстанавливая при этом первоначальную бархатистость и цвет рукоятки.

Очистка рукоятки спиннинга (неопрен, пенорезина)

Рукоятки из материалов отличных от пробки можно очистить мыльной водой, а после просушки сошлифовать залоснившийся верхний слой с помощью мелкозернистой наждачной бумаги.

Советы по сборке металлоискателя своими руками от мастера №2

Главное орудие для поиска чёрного или цветного металла – это металлоискатель. Некоторые предпочитают приобретать этот прибор в магазине или на рынке, однако металлоискатель можно собрать и своими силами. Для этого не потребуется обладать массой талантов или специализированными знаниями. Достаточно знать ключевые моменты, которые позволят собрать прибор самостоятельно. Также придётся приобрести некоторые составляющие будущего прибора. Обычно список трат невелик, особенно если сравнить с ценой профессионального и качественного металлоискателя. Тем не менее, обойтись совсем без приобретений каких-либо компонентов практически невозможно, если, конечно у вас нет груды лома радиодеталей.

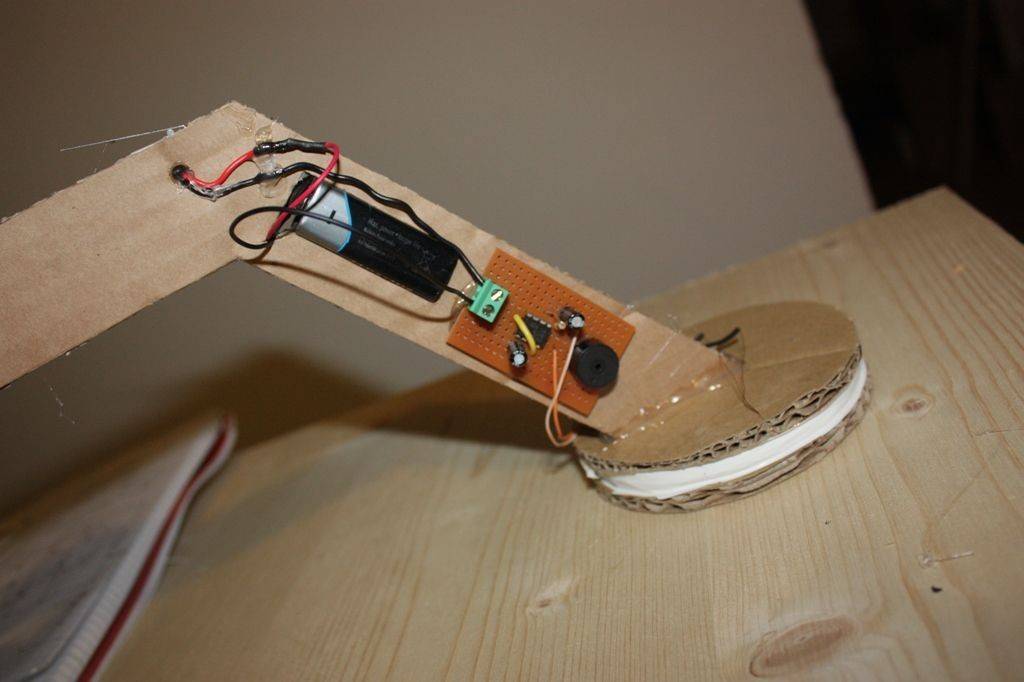

Сборка металлоискателя

• Закрепление приборов внутри корпуса: на тыльную сторону приборов крепится полоска скотча, затем калькулятор размещается в основании коробки, приемник на внутренней стороне крышки.
• Настройка приемника: нужно включить приемник на максимальном звуке и выбрать верхнюю позицию АМ-диапазона, свободную от вещания радиостанций и помех.
• Подстраивание калькулятора: на включение калькулятора приемник должен отреагировать резким шумом гулом или хрипом, если этого нет, нужно скорректировать диапазон.
• Фиксация положения: начинаем плавно закрывать коробку до того положения пока звук не пропадет или не станет более однородным и фиксируем створки коробки в этом положении, используя при этом кубик пенопласта, резинки и т.п.
• Металлодетектор готов. Если поблизости окажется изделие с электромагнитным излучением, приемник подаст звуковой сигнал.

Совместив элементы других радиоприборов в простейшем детекторе, можно будет понаблюдать в действии за принципом работы металлоискателей и получить удовольствие от своей первой поисковой экспедиции.

Обратите внимание!

• Мотоблок своими руками: пошаговое описание процесса постройки. 92 фото и видео инструкция
• Можно ли создать сварочный аппарат своими руками и как это сделать? 90 фото процесса постройки разных типов
• Заточка сверл своими руками: лучшие способы заточки. 58 фото создания инструмента

Такой детектор, собранный в домашних условиях, можно будет апробировать на поиске лежащих в поверхностном слое земли монет или металлического строительного мусора практически в любой местности, на любом открытом грунте.

Другие варианты создания

Не обойтись и без описания известного типа металлодетекторов, который в народе называют «бабочка». Не сказать, что он самый мощный, но работает неплохо. Принцип действия такого устройства – синхронизация пары катушек. Чтобы найти пятикопеечную советскую монетку на глубине в 15 см, он годится. А металлическую баночную крышку, например, он обнаружит и на 30 см.

Что потребуется для изготовления:

• 2 транзистора КТ315;
• 2 конденсатора 1000 пф;
• 2 конденсатора 10000 пф;
• паяльник;
• стереонаушники;
• провод ПЭВ в лаковой изоляции, диаметр 0,5 мм;
• материалы к корпусу;
• 2 сопротивления на 100 кОм;
• батарея от мобильного.

Алгоритм создания.

1. Количество витков должно быть соблюдено строго по схеме, правая и левая стороны должны быть идентичны. При симметрично сложенной схеме металлоискатель будет работать сразу – сигналы с генераторов идут на Х и Y пластины.
2. Для соединения деталей годится практически любой клей, главное, чтобы он не проводил ток. Аккумулятор всегда должен быть заряженным, с хорошей емкостью, иначе замучаешься налаживать настройку. Конденсаторы берут слюдяные, которые не боятся термоскачков. При отсутствии текстолита плата делается даже из картона.
3. Первый виток катушки припаивают к минусу аккумулятора. Потом катушку наматывают, и делают петлю после 9 витков. Провод придется зачистить, припаять его к эмиттеру транзистора, это значит, на схеме – к среднему отводу. Потом наматываются еще 2 десятка витков, а этот провод далее будет припаян к двум сочлененным конденсаторам 10000 пф и 1000 пф. Вторая катушка собирается так же.
4. Чтобы сделать штангу, используется металлопластиковая водопроводная труба. Хорошо, если штанга получится разборной. Трубы на 20 и 26 отлично входят друг в друга. Схемы и катушки для большей безопасности лучше покрыть лаком (масляным). Катушки приклеивают с интервалом в 10 см.
5. Теперь прибор надо настроить. Когда его включаешь, в наушниках слышится писк. Если же схемы собраны не одинаково, настройка нужна. Настройка – это и есть синхронизация генераторов. К каждой катушке нужно поднести большой металлический лист, и тогда под одной из катушек писк исчезнет – и вот на ней последний виток отгибается внутрь.

Регулировка устройства возможна и с помощью алюминиевых пластинок, они фиксируются внутри либо снаружи катушек. Полоски на них кладутся, двигаются, пока в наушниках не станет тихо.

Типы

Сверхнизкочастотный искатель – это простейшее устройство. О том, как сделать металлоискатель своими руками по сверхнизкочастотной схеме, знает каждый школьник. Но это не значит, что такой искатель неэффективен. Как раз наоборот. При грамотной настройке можно добиться хороших результатов.

Импульсный искатель – это более глубинный аппарат. С его помощью можно легко найти драгоценности, монеты и другие мелочи на больших глубинах. Такие схемы популярны среди профессиональных кладоискателей.

Устройство, работающее на биениях, позволяет обнаружить в недрах земли совершенно любой предмет из металла или минерал на глубине до метра. Он рассчитан на определенные виды сплавов. Это дешевый в сборке аппарат.

Радиодетектор способен находить металлы на глубине до метра. Сделать его просто. Это подходящее устройство для новичков, но не является популярным среди копателей.
