Расчет угла наклона крыши

Уклон в градусах – Калькулятор уклонов

Чтобы посчитать уклон кровли, крыши, трубопровода, пандуса, лестницы, дороги, реки и т.п. воспользуйтесь нашим очень удобным онлайн калькулятором:

Как посчитать уклон

Для того чтобы посчитать уклон вам, для начала, необходимо знать расстояние (L) и превышение (h). Далее следуйте формулам:

Пример

Для примера рассчитаем уклон дороги в процентах: на дистанции в L = 500 м дорога поднимается на h = 30 м:

Уклон дороги = 30/500 ⋅ 100 = 6%

Для того чтобы посчитать расстояние (L) необходимо знать превышение (h) и уклон (в процентах, в промилле или в градусах).

Таблица уклонов кровли |

Уклон кровли — показатель крутизны ската крыши. Вычисляется как отношение высоты конька (H) к горизонтальной его проекции (заложению) (l). Иными словами, величина уклона равна тангенсу угла между поверхностью ската и горизонтальной его проекцией.

Итак, уклон рассчитывается по формуле: i=H/lДля примера дано:

Высота конька (H): 2 м

Заложение (l): 2,86 мРассчитаем угол кровли (i): 2/2,86 = 0,699, что близко соответствует 35° по нижеприведенной таблице.

Уклон можно выразить в градусах, процентах, как отношение сторон, как абсолютный уклон, и как коэффициент таблица поможет вам быстро перевести значения из одной меры в другую.

4	6,99	1:14,31	0,0699	1,003
5	8,75	1:11,43	0,0875	1,004
6	10,51	1:9,52	0,1051	1,006
7	12,28	1:8,14	0,1228	1,008
8	14,05	1:7,12	0,1405	1,010
9	15,84	1:6,31	0,1584	1,012
10	17,63	1:5,67	0,1763	1,015
11	19,44	1:5,14	0,1944	1,019
12	21,26	1:4,70	0,2126	1,022
13	23,09	1:4,33	0,2309	1,027
14	24,93	1:4,00	0,2493	1,031
15	26,79	1:3,73	0,2679	1,035
16	28,67	1:3,49	0,2867	1,040
17	30,57	1:3,27	0,3057	1,046
18	32,49	1:3,08	0,3249	1,051
19	34,43	1:2,90	0,3443	1,058
20	36,4	1:2,75	0,3640	1,064
21	38,39	1:2,61	0,3839	1,071
22	40,4	1:2,48	0,4040	1,079
23	42,45	1:2,36	0,4245	1,086
24	44,52	1:2,25	0,4452	1,095
25	46,63	1:2,15	0,4663	1,104
26	48,77	1:2,05	0,4877	1,113
27	50,95	1:1,96	0,5095	1,122
28	53,17	1:1,88	0,5317	1,133
29	55,43	1:1,80	0,5543	1,143
30	57,74	1:1,73	0,5774	1,155
31	60,09	1:1,66	0,6009	1,167
32	62,49	1:1,60	0,6249	1,179
33	64,94	1:1,54	0,6494	1,192
34	67,45	1:1,48	0,6745	1,206
35	70,02	1:1,43	0,7002	1,221
36	72,65	1:1,38	0,7265	1,236
37	75,36	1:1,33	0,7536	1,252
38	78,13	1:1,28	0,7813	1,269
39	80,98	1:1,24	0,8098	1,287
40	83,91	1:1,19	0,8391	1,305
41	86,93	1:1,15	0,8693	1,325
42	90,04	1:1,11	0,9004	1,346
43	93,25	1:1,07	0,9325	1,367
44	96,57	1:1,04	0,9657	1,390
45	100	1:1	1	1,414
46	103,55	1:0,97	1,0355	1,439
47	107,24	1:0,93	1,0724	1,466
48	111,06	1:0,90	1,1106	1,495
49	115,04	1:0,87	1,1504	1,524
50	119,18	1:0,84	1,1918	1,556
51	123,49	1:0,81	1,2349	1,589
52	127,99	1:0,78	1,2799	1,624
53	132,7	1:0,75	1,3270	1,662
54	137,64	1:0,73	1,3764	1,701
55	142,82	1:0,70	1,4282	1,743
56	148,26	1:0,67	1,4826	1,788
57	153,99	1:0,65	1,5399	1,836
58	160,03	1:0,63	1,6003	1,887
59	166,43	1:0,60	1,6643	1,942
60	173,2	1:0,58	1,7320	2,000
61	180,4	1:0,55	1,8040	2,063
62	188,1	1:0,53	1,8810	2,130
63	196,3	1:0,51	1,9630	2,203
64	205,0	1:0,49	2,0500	2,281
65	214,5	1:0,47	2,1450	2,366
66	224,6	1:0,45	2,2460	2,459
67	235,6	1:0,42	2,3560	2,560
68	247,5	1:0,40	2,4750	2,670
69	260,5	1:0,38	2,6050	2,790
70	274,7	1:0,36	2,7470	2,924
72	307,8	1:0,33	3,0780	3,236
74	348,7	1:0,29	3,4870	3,628

Уклон в процентах и промилле

     Угол уклона — показатель наклона какой либо поверхности (дороги, крыши, пандуса, лестничного марша и пр.) относительно уровня горизонта.

Крыша из металлической черепицы

Как всем известно, металлическая черепица владеет большим весом если сравнивать с тем же профнастилом

Вот почему важно предусматривать все различия строительства крыши из металлической черепицы, и попытаться выстроить крышу с небольшим углом наклона скатов

Очень важно это учитывать в тех регионах, где попадаются крепкие ветра – ветровая нагрузка оказует большущее (и отрицательное) влияние на всю конструкцию кровли, и потому следует весьма тщательно отнестись к расчетам крыши. Огромное значение угла наклона может стать «причиной вздутия» кровли, что, со своей стороны, приводит к повышение нагрузки на несущую систему крыши

А это опасно досрочным разрушением крыши.

Вообще же, для крыш, покрываемых этим видом материала, значение минимального угла наклона должно составить в среднем 22 градуса – согласно эмпирическим данным, конкретно этот расчет угла уклона кровли свойственен тем, что устраняется скапливание влажности на соединениях крыши, стало быть, соединения будут обезопасены от просачивания вовнутрь дождевых и раставших вод.

Самый маленький угол уклона кровли обязан составить не меньше 14 градусов. Что касательно битумной черепицы, то тут небольшое значение формирует 11 градусов – с оговоркой, что при сооружении крыши нужна добавочная цельная каркасная рама.

Крыша из профлиста

Профлист считается одним из очень «ходовых» материалов для кровли – он имеет небольшой вес, устанавливается очень легко и моментально, крепить профлисты очень просто.

При этом самый самый маленький угол уклона крыши вполне может составлять от 12 градусов – по рекомендациям изготовителей.

Крыша из рулонных «мягких» материалов

К ним относятся рубероид, ондулин, полимерные (мембранные) кровельные покрытия.

• Угол наклона конструкции кровли вполне может составлять 2-15 градусов – значения зависят от количества покрывающих слоев.
• Например, для двухслойного покрытия угол наклона следует принимать равным до 15 градусов, а вот для трехслойного достаточно значения в 2-5 градусов.
• А вот мембранные покрытия, какие, как все знают, можно применять в работах с кровлей для кровель фактически любой, даже очень сложной комбинации, можно накрывать с уклоном в 2-5 градусов.

Как следует из сказанного выше, какой угол наклона кровли принимать – решать владельцу дома

Но необходимо взять во внимание конкретную зависимость: крыша обязана держать кратковременную и постоянную нагрузку. К первой относятся осадки атмосферы, ветер и их вес, который давит на покрытие для кровли, ко второй – конкретно вес конструкции кровли и материала для кровельных работ

Плюс ко всему, вид обрешетки, шаг каркаса и система будут подчиняться от величины наклона крыши. Например, чем ниже уклон, с особенно коротким шагом обрешетки обязана выполняться система крыши. Для минимальных величин шаг каркаса обязан составить 35-45 см.

Ну, и не в самую последнюю очередь появляется вопрос о количестве материала для кровельных работ, который нужно приобрести. Естественно, чем «круче» будет угол уклона крыши, тем больший расход материала потребуется.

И наконец пару рекомендаций которые будут полезны, какие можно задействовать при выборе материала для кровельных работ:

• Если уклон крыши маленький (до 10 градусов), то покрыть кровлю даже можно с применением каменной крошки/гравия (в расчете 5 мм для крошки и 15 мм для гравия естественно).
• Если угол наклона кровли формирует 10 градусов и больше, то необходимо применять базисную изоляцию от влаги из битума. А вот для материала в рулоне необходимо применять добавочное покрытие для защиты (в основном, это добавочная покраска).
• Покрывая кровлю профнастилом/асбоцементными листами, не забывайте про то, что нужна герметизация стыковых швов. Соединения при этом следует делать двойными.

Информация по назначению калькулятора

Онлайн калькулятор двускатной (двухскатной) крыши предназначен для расчета угла
наклона стропил, количества обрешетки, нагрузки на кровлю, а так же количества необходимого материала
для возведения данного типа кровли. В расчете учтены все популярные кровельные материалы, такие как
керамическая, цементно-песчанная, битумная и металлическая черепица, ондулин, шифер и др.

Все расчеты выполняются в соответствии с ТКП 45-5.05-146-2009 и СНиП «Нагрузки и
воздействия».

Двускатная (двухскатная, щипцовая) – разновидность форм крыш с двумя наклонными
скатами от конька до наружных стен. Данная форма является самой распространенной и самой практичной с
точки зрения стоимости, эффективности и внешнего вида. Опирание стропил происходит друг на друга, а их
пары соединяются обрешеткой. Стены с торцевой стороны такой крыши, имеют треугольную форму, и называются
фронтонами (щипцами). Чаще всего под данным видом кровли устраивается чердачное помещение, освещаемое с
помощью небольших фронтонных окон.

При заполнении данных, обратите внимание на дополнительную информацию со знаком Дополнительная информация.
.

Далее представлен полный список выполняемых расчетов с кратким описанием каждого
пункта. Вы так же можете задать свой вопрос, воспользовавшись формой в правом блоке.

Требования к уклонам

Уклон крыши – это угол, который образовывается между стропилами и перекрывающей плоскостью (материалом покрытия кровли).

Фото — Угол наклона крыши

Часто мастера рассчитывают этот показатель при помощи простого уравнения:

i = h / (1/2L)

Здесь мы видим следующие значения:

h – по традиционному определению, это высота, в данном случае, это определение высоты коньковой доски над материалом перекрытия;
L – это расстояние, которое перекрывается данным участком крыши, или другими словами, ширина здания

Важно помнить, что если у Вас ломаная кровля, то данное значение варьируется от одного ската к другому, поэтому расчеты немного усложняются.. Фото — Оптимальные уклоны кровли

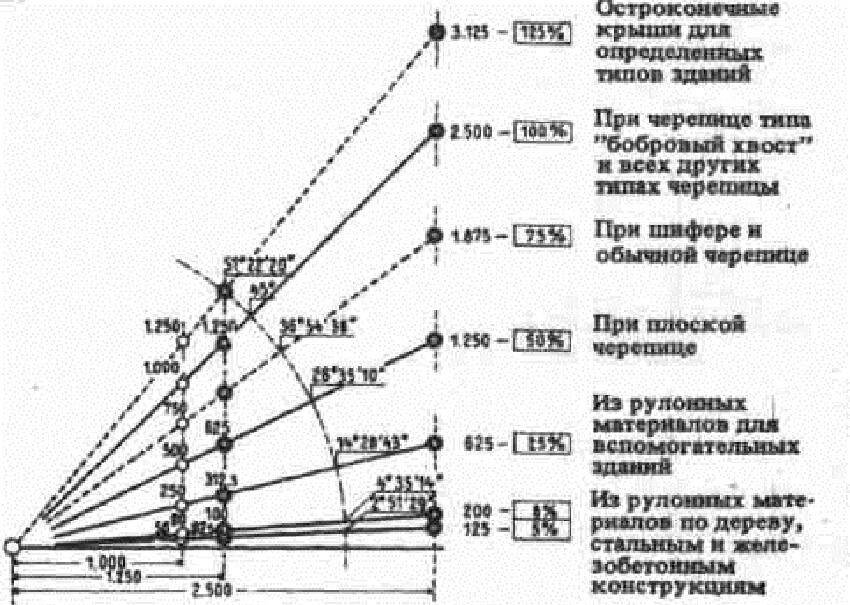

Фото — Оптимальные уклоны кровли

Как пример, если Ваш дом шириной 10 метров, а конек высотой 4, то размер наклона кровли будет составлять:

(1/10*2) / 4 = 0,2, либо если нужно преобразовать данное число в проценты, то умножьте его на 100, получится 20 %. Угол также выражается в градусах, от конвертации его значение не меняется и сейчас одинаково популярны все системы. Градусы предпочтительнее использовать, т.к. в них мы видим реальную величину геометрического значения.

Фото — Теорема расчета угла кровли

Чтобы не путаться самому и не усложнять работу строителям (если Вы заказываете услугу у определенной компании), можно воспользоваться нашей таблицей, в которой, зная данные в процентах или градус уклона, Вы можете подобрать соответствующий угол:

Значение градуса	Процент уклона	Значение градуса	Процент уклона	Значение градуса	Процент уклона
1	1,8	16	28,7	31	60
2	3,4	17	30,5	32	62,4
3	5,2	18	32,5	33	64,9
4	7	19	34,4	34	67,4
5	8,8	20	36,4	35	70
6	10,5	21	38,4	36	72,6
7	12,3	22	40,4	37	75,4
8	14,1	23	42,4	38	78,9
9	15,8	24	44,5	39	80,9
10	17,6	25	43,6	40	83,9
11	19,4	26	48,7	41	86
12	21,2	27	50,9	42	90
13	23	28	53,1	43	93
14	24,9	29	55,4	44	96,5
15	26,8	30	57,7	45	100

Крыша должны проектироваться вместе со всем строением, но как Вы понимаете, в процессе строительства, от полученных показаний можно немного отойти. Если возникла такая необходимость, то Вы можете изменить высоту конька для изменения угла уклона. После того, как Вы рассчитали нужный уклон, нужно вычислить, какая высота конька будет для Вас оптимальной. Чтобы узнать это значения, нам опять понадобится таблица, по которой определяют коэффициент высоты коньковой доски:

Градусы уклона крыши	Коэффициент
5	0,8
10	0,17
15	0,26
20	0,36
25	0,47
30	0,59
35	0,79
40	0,86
45	1
50	1,22
55	1,45
60	1,78

Чтобы обработать значение, полученное в таблице, Вы должны умножить градус с половины перекрытия, который выясняли в первой таблице, на коэффициент из второй. Получится величина, которая характеризует высоту конька кровли. Точно такое же действие проводится для определения рекомендуемый высоты конька у односкатной кровли, только в таком случае необходимо рассчитывать брать полную площадь перекрытия.

Если у Вас вальмовая или крыша-конверт, то торцевые стороны меряются от середины, до места, на которое опирается скат. Чтобы вывести высоту конька по определенному участку крыши, необходимо по длине каждой стены, где идет скат кровли, прорисовать специальные метки или установить маяки из гвоздей или шурупов. Желательно располагать их четко по центру стены. Между маяками, которые расположены друг напротив друга, нужно натянуть нить или монтажную ленту.

При помощи метра или уровня находим центр бечевки и монтируем на него тонкую планку, которая по отношению к перекрытию будет расположена под углом 90 градусов. Обязательно проверяйте это уголком, уровнем или строительным транспортиром. После двигая веревку по планке, Вы сможете измерить угол стены, и увидеть, где находится оптимальный уклон крыши. Когда определите место, пометьте его при помощи маркера, мела или гвоздя. Если в этом месте Вы отпилите планку, то у Вас будет готовый шаблон, при помощи которого можно будет нарезать любое количество полностью соответствующих Вашим требованиям коньковых досок.

Фото — Градус крыши и её стиль

Расчет угла наклона крыши – это достаточно сложная и кропотливая работа, даже минимальный недочет может стать причиной плохой вентиляции, стоков вод, разрушения кровельного и подкровельного пространства.Видео: устройство крыши

Расчет стропильной системы

Перед сборкой кровельной конструкции, необходимо сделать расчет стропильной системы и правильно подобрать сечение всех строй-элементов.

В зависимости от ширины строения и требуемого сечения стропильной ноги, для проектируемого пролета, выбирают следующее конструктивное решение:

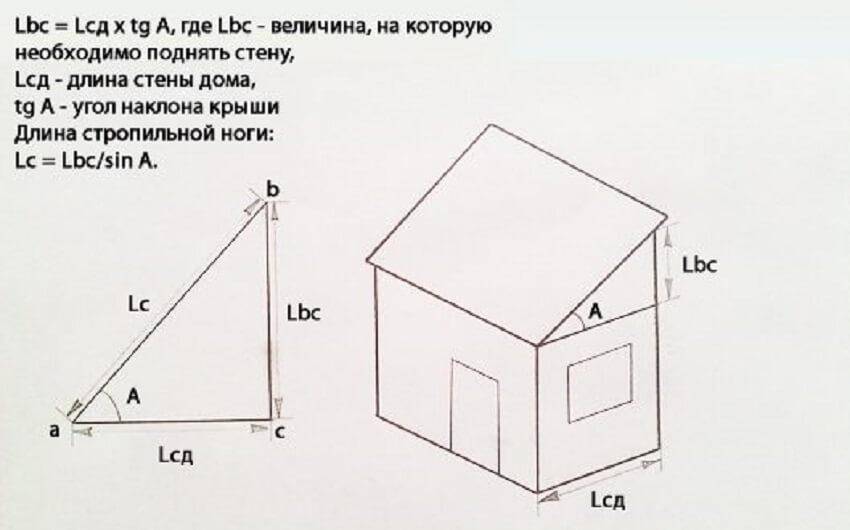

Расчет длины стропильных ног

Стропильная система односкатной крыши ‒ Подбор сечения

Во время строительства здания профессиональными строителями, согласно утвержденному проекту, производиться расчет по двум предельным состояниям. Такой подход, позволит определить высоту и ширину, несущих балок по двум требованиям:

1. Прочности.
2. Жесткости.

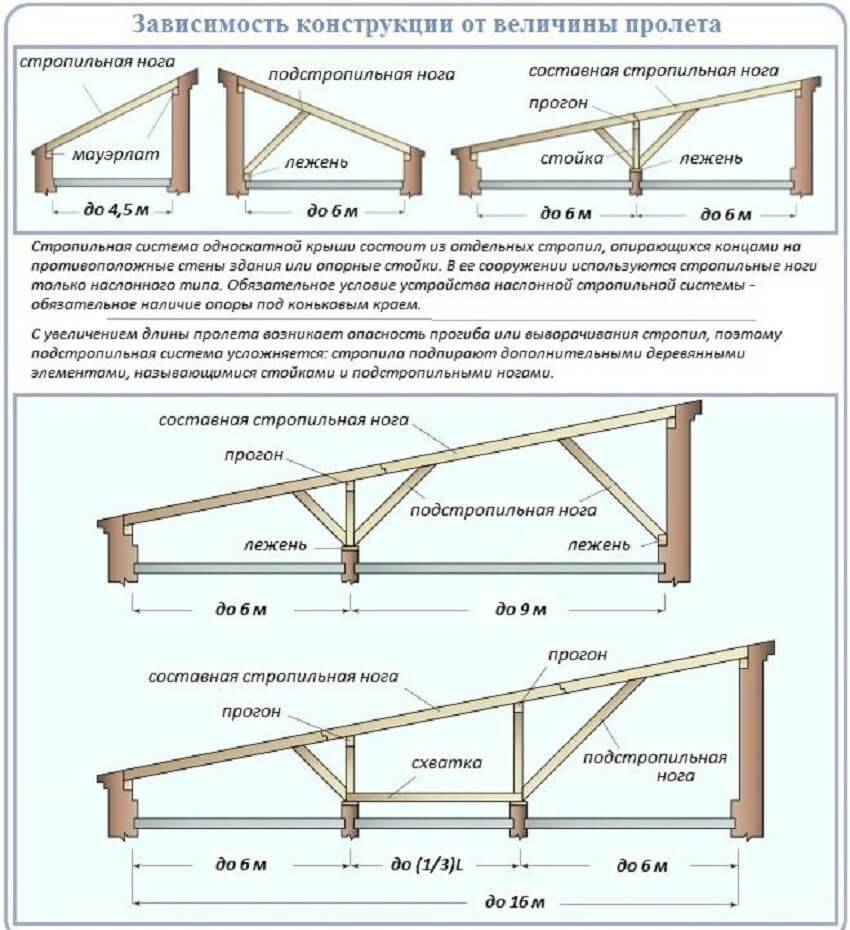

Зависимость конструкции от величины пролета

Расчет кровли, при строительстве частного дома

При строительстве частного дома самостоятельно, расчет кровли можно не производить, но все-же, следует учесть, проверенные временем, рекомендации:

1. Пролет до 4,5 метров. Это расстояние, предполагает использование цельных стропильных ног, без раскрепления подкосами или стойками. Так-же, если планируется обустройство мансарды, за счет отсутствия промежуточных опор, позволяет увеличить свободное пространство. Желательное сечение стропил, при шаге 0,6 м – 50 на 150 мм, а для шага 1,1 м, рекомендуется увеличить до 75 на 175 мм.
2. Пролет до 6 метров. При этом расстояние, все зависит от угла наклона и пролета. В основном, хватает стандартной длины доски или бруса – 6 м. Если-же угол наклона больше и пролет приближен к 6 м, как правило, требуется стыковать стропильные ноги по длине. В качестве дополнительных опор, применяют подкосы (подстропильные ноги). В месте стыка подкоса и стропил, стыкуют ногу по длине. Желательное сечение при шаге 0,6 м – 50 на 200 мм, а при шаге 1,1 м – 100 на 200 мм.
3. Пролет более 6 метров. Подобное расстояние, предполагает обустройство промежуточных стоек, которые возьмут часть нагрузки на себя и уменьшат провисание балки. Требуется устанавливать опоры так, чтобы каждый пролет стропильной ноги, был менее 6 метров. Расчет, как правило, выполняют как для многопролетной балки, с учетом промежуточных опор. При самостоятельном строительстве, сечение берут так-же, как и для пролета до 6 метров. Все стропила, в этой конструкции, являются составными.

Если меж стропилами планируется укладывать теплоизолятор, то при расчете, требуется учитывать минимальную высоту балок.

Если делается укладка минеральной ваты, то дополнительно обустраивается вентиляционный зазор в 5 см. Частично, такой зазор, обеспечивают за счет несущих балок, а частично, за счет контробрешетки, которую, как правило, монтируют поверх них.

Подбор шага для стропильных ног

Оптимальный шаг стропильных ног, в основном, зависит от следующих факторов:

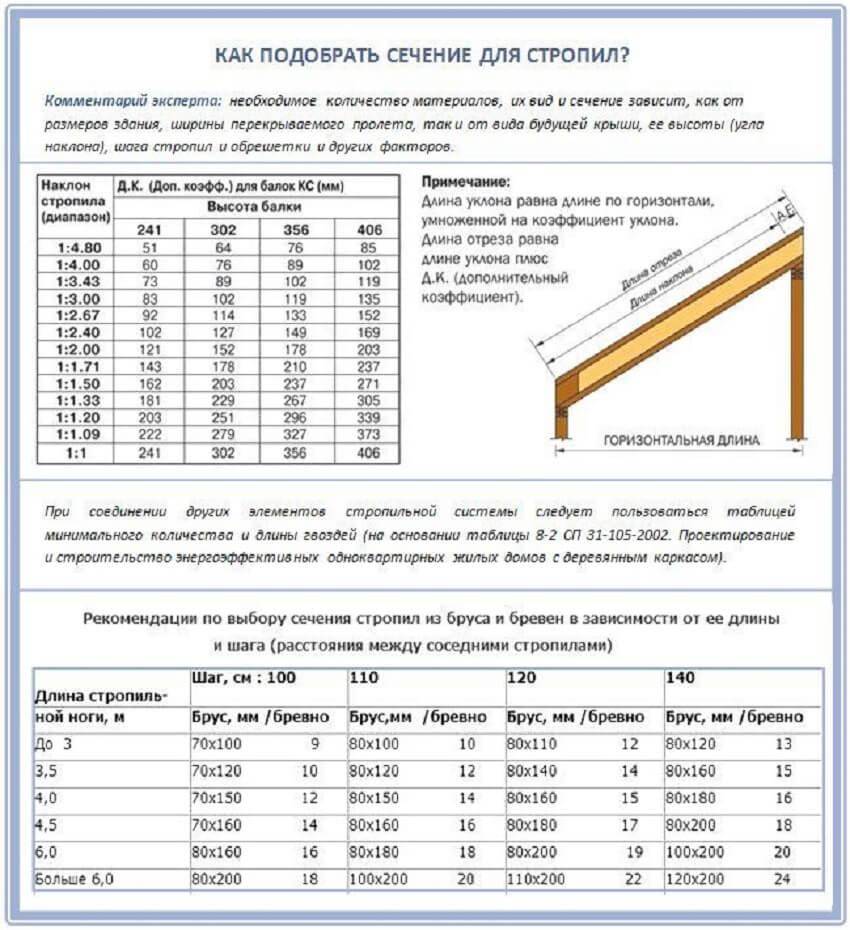

Таблица сечения стропил

1. Нагрузка на покрытие и пролет;
2. Тип теплоизолятора;
3. Наличие мансардных окон.

В первом случае, зависимость обратно пропорциональная. Конструкция односкатной крыши, при увеличение пролета или нагрузки, предполагает уменьшение шага строповки. Для теплоизолятора-же, можно утвердить, следующие рекомендуемые значения расстояния, меж стропилами в свету (в частоте):

• Экструдированный пенополистирол и пенопласт – 0,6 метров;
• минеральная вата – 0,58 метров;
• пенополиуретан – шаг от утеплителя не зависит.

При сооружение мансарды и использование, в качестве природного источника света, мансардных окон, необходимо в местах монтажа, обеспечить шаг стропил на 4-6 см больше ширины окна.

Стропильная система односкатной крыши своими руками ‒ Угол наклона

Угол наклона ската

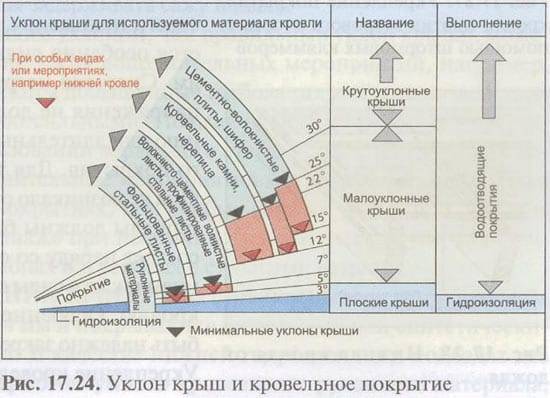

В зависимости от вида кровельного покрытия, допускается разные углы наклона ската крыши. Ниже, приведены значения для наиболее популярных стройматериалов

Важно понимать, что чем круче скат, тем меньше нагрузка на элементы, а значит, меньше вероятность протечки. Но увеличение наклона, на много усложняет строительство и требует возведение высокой продольной стены

1. Керамическая черепица. Наиболее оптимальный угол наклона – 30-45°, допустимый – 12-65°.
2. Битумная (мягкая) черепица. Самый оптимальный – 20-45°, допустимый – от 6°.
3. Металлическая черепица. Более оптимальный – 20-45°, допустимый – от 12°.
4. Оцинкованная кровельная сталь. Допустимый – от 14°.
5. Шифер. Допустимый – 6-27°.

Общие сведения по результатам расчетов

• Угол наклона крыши
  – Угол наклона каждого ската. Программа так же подскажет подходит ли данный угол для выбранного
  кровельного материала. Что бы увеличить или уменьшить, измените параметры ширины основания или высоты
  подъема.

• Площадь поверхности крыши
  – Общая площадь всей поверхности кровли, с учетом длины свеса.
• Примерный вес кровельного материала
  – Вес выбранного кровельного материала на всю площадь крыши.
• Количество рубероида
  – Количество подкровельного материала в рулонах шириной 1 метр и длиной по 15 метров, с учетом нахлеста.
• Длина стропил
  – Длина каждого стропила от конька до основания ската
• Минимальное сечение стропил
  – Сечение стропил с учетом выбранных параметров и нагрузок. По умолчанию указаны нагрузки для
  московского региона.
• Количество стропил
  – Общее количество стропил при заданном шаге на всю стропильную систему.

• Количество рядов обрешетки
  – Общее количество рядов обрешетки по заданным размерам на всю кровлю

• Равномерное расстояние между досками обрешетки
  – Рекомендуемое расстояние между досками обрешеток, для использования материала без подрезки.

Что бы рассчитать двускатную крышу с разными углами наклона каждой стороны, необходимо
произвести 2 расчета односкатной крыши с необходимыми
параметрами.

Влияние уклона на организацию водоотвода кровли

В зависимости от уклона кровли формируется и водоотток. Он бывает  либо организованный, либо  неорганизованный.

При организованном водоотводе следует придерживаться следующих советов:

Если  уклон кровли более 15 градусов, То используют подвесные и надстенные желоба  бортами не менее 12 см.

В регионах с сильными морозам применяют установку внутреннего водостока. Вода собирается в специальную воронку и по трубам выводится в ливневую канализацию. Воронки устанавливают параллельно коньку.

Если кровля выполнена из штучных и листовых материалов  организовывают наружный водоотвод. На крышах покрытых рулонной кровлей организовывают внутренний.

Как рассчитать уклон кровли: какой способ лучше ↑

Как известно, помимо плоских (пологих) конструкций  существуют также скатные и высокие, а материалов для кровельного покрытия еще больше. Для того чтобы правильно сориентироваться в этом многообразии, согласно СНиП разработаны специальные таблицы и диаграммы, в которых отражается взаимосвязь между крутизной ската  и видом крыши.

Уклон крыши определяют следующие параметры:

• тип и количество материала, предназначенного для покрытия крыши;
• необходимая защита от ветра и влаги;
• высота конька для случая ремонта уже существующей кровли.

Калькулятор для расчета уклона кровли

Пользоваться данным калькулятором предельно просто. По сути любую кровлю можно разделить на обычные двухскатные, в основе расчета которых лежит треугольник. Именно на этом положении и базируется работа калькулятора. Используются следующие параметры:

• H – высота конька, то есть катет прямоугольного треугольника;
• W – второй катет, равный половине ширины основания;
• L – длина стропил, она же – гипотенуза.

Подставив два известных параметра, можно практически сразу определить угол покатости крыши с подобными характеристиками. Кстати, третий параметр вычисляется автоматически. Программное обеспечение калькулятора использует свойства равнобедренного треугольника и простейшие тригонометрические формулы.

Использование угломера

Этот прибор, который называют еще уклономером, имеет незамысловатую конструкцию: несколько реек с нанесенными делениями и маятник. При расчетах главную рейку располагают перпендикулярно к коньку. На необходимый  угол на шкале делений показывает указатель маятника. Как видите, ничего сложного.

Формула расчета уклона кровли

И, наконец, требуемую  крутизну ската можно рассчитать самому без использования приборов замера ската, математически. Для этого потребуются знать величину

• вертикальной высоты (H), отмеренной от наивысшей точки ската, обычно это конек, до самой нижней – карниза;
• заложения – горизонтального расстояния от нижней до проекции верхней точки ската.

Рассчитывают угол наклона кровли в градусах или процентах и обозначают на чертеже буквой «i».

Математически расчет величины крутизны крыши в процентах проводят следующим образом.

i = Н : L, т. е. угол уклона крыши находят из отношения высоты кровли к заложению.

После чего, чтобы получить искомую величину в процентах, значение полученного отношения умножают на 100. Выразить значение наклона в градусах помогает специальная таблица соотношений.

Рассмотрим, как вычислить угол наклона в градусах  на конкретном примере.

Пример расчета
Допустим, длина заложения при высоте крыши в 2,5 м оказалась равной 4,5 м.

Получается, что уклон i = 2.5 : 4,5 = 0,55. А после умножения 100 получим, соответственно, 55%.

Теперь можно по таблице перевести полученное значение в градусы, получаем – 29°.

Наименьшую крутизну ската для того или иного кровельного покрытия можно определить из следующего графика.

Допустим, речь идет о листовой стали.

• Ищем на графике, в какую наклонную линию упирается дугообразная стрелка 10.
• Точка пересечения наклонной и вертикальной оси  дает ответ на поставленный вопрос  – самое меньшее 28%.

Пример расчета
Проведем расчеты для конкретного дома.

Если  H составляет 3 м, а L – 12 м, тогда i = 50%.

Таким образом, в случае приведенных  конструктивных размеров необходима крутизна ската  в 50% (или 27 градусов), чтобы был обеспечен нормальный сброс дождевой воды.

https://youtube.com/watch?v=B-z4byoibzc%3F

2022 stylekrov.ru

Выбор покрытия в зависимости от наклона крыши

Выбор материалов в зависимости от уклона крыши

При выборе покрытия крыши. в обязательном порядке следует учитывать угол наклона крыши. От этой величины будет зависеть не только выбор материала, а и количество слоев, которые придется укладывать (рулонные материалы).

На рисунке 2 можно увидеть минимальный и максимальный угол уклона, при котором используется тот или иной вид кровельного покрытия.

Вертикальная шкала показывает наклон крыши в процентах, а полукруглая (в центре схемы) в градусах. Глядя на таблицу выясняем, что:

• Наплавляемые рулонные материалы можно использовать для крыш с углом наклона от 0 до 25%. При уклоне 0-10% укладка производится в три слоя. Если это значение равняется 10-25%, можно укладывать в один слой (материал с посыпкой).
• Асбестоцементные волнистые листы (шифер), используются на крышах с уклоном до 28%.
• Черепицу используют для крыш с уклоном не менее 33%.
• Стальное покрытие используют при угле наклона до 29%.

К сведению! Чем больше уклон крыши, тем больше материала придется затратить на ее покрытие. Следовательно, устройство плоской крыши обойдется дешевле, чем устройство кровли с углом уклона 45 градусов.

Зная величину уклона крыши, можно с легкостью посчитать, сколько материала понадобиться и какова будет высота крыши.

Материалы, используемые для покрытия

Во избежание проблем, как на этапе сборки, так и в процессе эксплуатации необходимо, чтобы используемые для покрытия материалы всегда использовались в соответствии с инструкциями производителя.

• Для малоскатных крыш, а также для плоских крыш (углы наклона от 3 до 17 градусов) чаще всего используют рубероид, который укладывается в один или два слоя на опалубку.
• Плоские медные листы (от 6 градусов вверх), стальные листы (от 12 градусов), а также листы с покрытием или оцинкованные (последнее, особенно когда наклон крыши составляет 20 градусов вверх) также отлично подойдут для жесткой обшивки из досок.
• Один из самых универсальных кровельных материалов — битумная черепица, которую можно укладывать на крышу с уклоном от 11 до 45 градусов. Не менее популярна металлическая черепица.
• Минимальный угол наклона крыши при выборе такого покрытия должен быть не менее примерно 9-10 градусов. С другой стороны, тяжелую кровлю (бетонную или цементную черепицу, уложенную индивидуально) следует укладывать на больших уклонах.

Угол ската крыши, хотя часто является незначительной проблемой для инвесторов, имеет большое влияние на безаварийную эксплуатацию здания, поэтому при его выборе необходимо учитывать ряд факторов, начиная от климатических условий и заканчивая возможностями выбор покрытия.

Умеренно наклонные крыши, не случайно самое популярное решение в одноквартирных домах и в то же время оптимальное для польского климата, обеспечивают как возможность функционального использования чердака, так и большую гибкость с точки зрения отделочных материалов, используемых для крыши.

Условия применения кровельной конструкции в зависимости от климата

Сложность подбора оптимального угла наклона крыши связана с правильностью определения условий:

1. необходимой и достаточной крутизны ската, обеспечивающего сход осадков;
2. простоты конструкции;
3. экономии кровельных материалов;
4. комфорта использования помещений под кровлей.

Для расчета угла наклона крыши используются два параметра: нагрузка от атмосферных осадков и ветровая. Материал выбирается в зависимости от угла наклона крыши и климатических условий. Данные по зависимости толщины (веса) снегового покрова для наиболее распространенных плоских и малоуклонных кровель приведены на иллюстрации, где µ — коэффициент, учитывающий влияние угла кровли на задержку снеговой массы и возможное образование «снежного мешка» (наслоение снега на краю ската подветренной стороны кровли).

Учитывать следует и такую особенность, как смещение нагрузки на подветренную часть здания.

Снеговая нагрузка на кровлю

Расчет погодных нагрузок на кровлю

При учете ветровых и снеговых (дождевых) нагрузок важно иметь в виду:

• для кровель с уклоном более 60 градусов можно не учитывать нагрузку от снега и дождя, поскольку осадки не будут задерживаться на таком склоне;
• уменьшение угла ската крыши приводит к уменьшению площади кровли (соответственно, идет экономия материалов, меньше нагрузка от ветров), но требует более серьезных мер по гидроизоляции;
• малоуклонные крыши нуждаются в установке снегоудержателей – это позволит предотвратить лавинный сход осадков после сильных снегопадов. В качестве альтернативы используется обогрев кровли и оптимизированная система водостока. При таких мерах снег тает и стекает постепенно;
• подъем конька увеличивает полезную площадь покровельных помещений, позволяя организовать мансарду или эксплуатируемый чердак.

Вывод: для местностей с сильными снегопадами и обильными дождями необходимо увеличивать высоту кровельных конструкций, усиливая при этом подкровельные системы (балки, стропила, конек)

При незначительных осадках, но сильных преобладающих ветрах важно не только уменьшить угол наклона крыши, но и правильно ориентировать здание

Внутренние углы полигонов

Внутренний угол – это угол внутри формы

Другой пример:

Треугольники

Сумма внутренних углов треугольника составляет 180 °

Давайте попробуем треугольник: 90 ° + 60 ° + 30 ° = 180 °

Это работает для этого треугольника

Теперь наклоните линию на 10 °: 80 ° + 70 ° + 30 ° = 180 °

Еще работает! Один угол пошел на вверх, на 10 °, , а другой на вниз на 10 °

Четырехугольники (квадраты и т. Д.)

(У четырехугольника 4 прямые стороны)

Попробуем квадрат: 90 ° + 90 ° + 90 ° + 90 ° = 360 °

Квадрат в сумме дает 360 °

Теперь наклоните линию на 10 °: 80 ° + 100 ° + 90 ° + 90 ° = 360 °

В сумме все равно 360 °

Внутренние углы четырехугольника в сумме составляют 360 °

Потому что в квадрате 2 треугольника…

Сумма внутренних углов в треугольнике составляет 180 ° …

… а для квадрата они составляют 360 ° …

… потому что квадрат можно составить из двух треугольников!

Пентагон

У пятиугольника 5 сторон, и его можно составить из трех треугольников , так что вы знаете, что …

… его внутренние углы в сумме составляют 3 × 180 ° = 540 °

А когда это обычный (все углы одинаковые), то каждый угол будет 540 ° /5 = 108 °

(Упражнение: убедитесь, что каждый треугольник здесь составляет 180 °, и убедитесь, что внутренние углы пятиугольника составляют в сумме 540 °)

Суммарные внутренние углы пятиугольника составляют 540 °

Общие правила

Каждый раз, когда мы добавляем сторону (треугольник к четырехугольнику, четырехугольник к пятиугольнику и т. Д.), Мы добавляем еще на 180 °, к общей сумме:

Итак, общее правило:

Сумма внутренних углов = ( n −2) × 180 °

Каждый угол (правильного многоугольника) = ( n −2) × 180 ° / n

Возможно, поможет пример:

Пример: А как насчет правильного десятиугольника (10 сторон)?

Сумма внутренних углов = ( n −2) × 180 °

= ( 10 −2) × 180 °

= 8 × 180 °

= 1440 °

А для обычного десятиугольника:

Каждый внутренний угол = 1440 ° /10 = 144 °
