Как проверить заряд батарейки: способы смешные и не очень

Как зарядить аккумуляторную батарейку

Совсем другая история с аккумуляторными элементами — их можно подпитать, используя специальное зарядное устройство. Определить в магазине, какие батарейки можно заряжать, а какие нет, несложно. Для этого достаточно внимательно рассмотреть упаковку.

На заряжающихся модулях, в отличие от обычных, есть надпись mAh, которая расшифровывается как «миллиампер в час» и обозначает емкость. Чем выше емкость аккумуляторной батареи, тем дольше ее рабочий цикл до подзарядки. На корпусе такого модуля пропечатывается слово «rechargeable», что в переводе с английского значит «перезаряжаемый». Аккумуляторы стоят намного дороже обычных батареек, хотя и последние могут быть не из дешевых, особенно если речь идет об алкалиновых элементах. Если на товаре присутствует надпись «do not recharge», то это значит, что модель не восстанавливаемого типа, и цикличной подпитке не подлежит.

Аккумуляторы

У гальванических и аккумуляторных моделей разное напряжение: 1,5V и 1,2V соответственно. Об этом тоже есть надпись на корпусе, но можно проверить и самому, имея мультиметр, или в случае с аккумуляторами — «умное» зарядное устройство.

Итак, отвечая на вопрос, как зарядить пальчиковую батарейку, резюмируем:

• Обычная батарейка подзарядке не подлежит, хотя может быть частично восстановлена кустарными методами. Довольно быстро израсходовав заряд в мощном электроприборе, она еще может послужить в устройстве малой мощности. После этого подлежит обязательной утилизации. При этом, щелочные элементы, как правило, более «долгоиграющие», чем солевые. За редким исключением. Но тогда свою роль играют бренд и стоимость.
• В аккумулятор после выработки можно «вдохнуть» новую жизнь путем зарядки, и так много раз подряд. Современные аккумуляторы рассчитаны в среднем на 1000 циклов перезарядки. А чем больше заявленная для них емкость, тем выше шансы длительной работы в требовательных приборах.

Понимание вышеизложенного позволяет выбрать оптимальный для своих приборов источник электричества, позаботившись тем самым о его длительном функционировании.

Как проверить заряд обычной батарейки?

Со временем в каждом доме скапливается большое количество использованных батареек. Не спешите их выбрасывать. Некоторые действительно придется утилизировать, но добрая часть еще пригодится в бытовых приборах: плеерах, фонариках, пультах ДУ. Чтобы сортировать источники энергии, необходимо разобраться, как проверить батарейку.

Можно ли зарядить обычную батарейку

Гальванические элементы бывают щелочными (алкалиновыми) и солевыми. Химические реакции, происходящие в них, необратимые. Поэтому вопрос о том, как зарядить батарейку, остается без ответа. Некоторые «Кулибины» пытаются вдохнуть новую жизнь в изделие с помощью обычного сетевого зарядного устройства, оголив его контакты и приложив к контактам батарейки, но такие попытки дают сильный нагрев элемента и могут закончиться взрывом, ожогами рук и иными неприятностями. Хотя, справедливости ради, стоит сказать, что батарейку таким образом иногда удается восстановить, но не более чем на 15%, поэтому овчинка выделки не стоит. Можно еще нагреть батарейку феном, побить молотком или просто постучать ею по твердому, но и эти способы малоэффективны и иногда опасны.

Строение батарейки

Круглые батарейки таблетки

По
такому же принципу проверяется напряжение у плоских таблеток типа CR 2032. Их используют в
брелках, материнских платах, электронных игрушках.

Щупы
прикладываете вот таким образом и смотрите на результат.

3В – хорошая, менее 2,5В – в мусорку.

С плоскими таблетками на 1,5В (LR44, G13, A76, LR357 и т.д.) то же самое.

1,5В – хорошо, менее 1,25В – плохо.

Ошибка!
Внимание, все батарейки вне зависимости от их типоразмера, которые при проверке остаточного напряжения показали хорошие значения, могут быть неисправны при измерениях под нагрузкой!

Фактически вы замерили величину напряжение без нагрузки (ЭДС). Поэтому обязательно проверяйте двумя методами.

Проверка батареек способом измерения силы тока

Этот метод применяется в отношении новых элементов питания и позволяет оценить их мощность сразу при покупке. Положение мультиметра должно соответствовать постоянному току. Чтобы померить величину заряда на новом аккумуляторе, действовать нужно следующим образом:

• Тестер для проверки батареек установить на максимальный предел измерений.
• Взять новый элемент и приложить щупы прибора к его контактам.
• Через 1-2 сек, после прекращения роста значения тока на индикаторе, щупы нужно убрать.

Нормальный показатель величины тока для новой батарейки должен составлять 4-6 Ампер. Если он составляет 3-3,9 Ампер – это означает, что эксплуатационный ресурс батареи снижен, но элемент подойдет для использования в портативной аппаратуре.

Если же величина тока, показываемого тестером, составляет 0,7-1,1 Ампер, то такой элемент способен работать исключительно в приборах с низким энергопотреблением, при этом качество работы аппаратуры снизится. Его можно использовать в «дистанционках», но лишь в том случае, если более качественных элементов под рукой нет.

Наглядно процесс проверки батареек мультиметром на видео:

Проверка пальчиковых батареек мультиметром

Для проверки пальчиковых батареек воспользуемся цифровым мультиметром. Это удобное устройство, с помощью которого проверяется напряжение, сила тока, сопротивление, целостность провода, емкость и многое другое.

Что бы правильно проверить батарейку мультиметром щупы устройства должны быть установлены подобным образом.

Переводим переключатель в левую сторону на значение 20.

Красный провод отвечает за «+», Черный провод отвечает за «-».

Берем красный щуп и присоединяем его к положительному полюсу источника питания. Затем берем черный щуп и прислоняем его к отрицательному полюсу или просто минусу.

После того как соединение будет выполнено прибор покажет точное напряжение батареи «аа» типа. Стандартное напряжение для пальчиковой батарейки равно 1,5 вольта. Ничего страшного если прибор показывает 1,54 или 1,45 вольт. В целом если судить по напряжению, батарея пригодна к использованию. Но если она не работает хоть и показывает хороший вольтаж, значит, у нее очень низкая сила тока либо имеется какое-то повреждение. В этом случае лучше приобрести новую.

Таким образом, проверка пальчиковых батареек мультиметром выполняется, так как показано на рисунке.

Краткий алгоритм действий:

1. Подсоединяем к измерительному устройству черный щуп в самую нижнюю лунку.
2. Присоединяем в среднюю лунку красный щуп.
3. Устанавливаем рычаг на цифру 20 с левой стороны.
4. Берем красный провод и подсоединяем его к плюсу аккумулятора.
5. Берем черный провод и крепим его к минусу батареи.
6. Смотрим отображаемое значение на дисплее устройства.

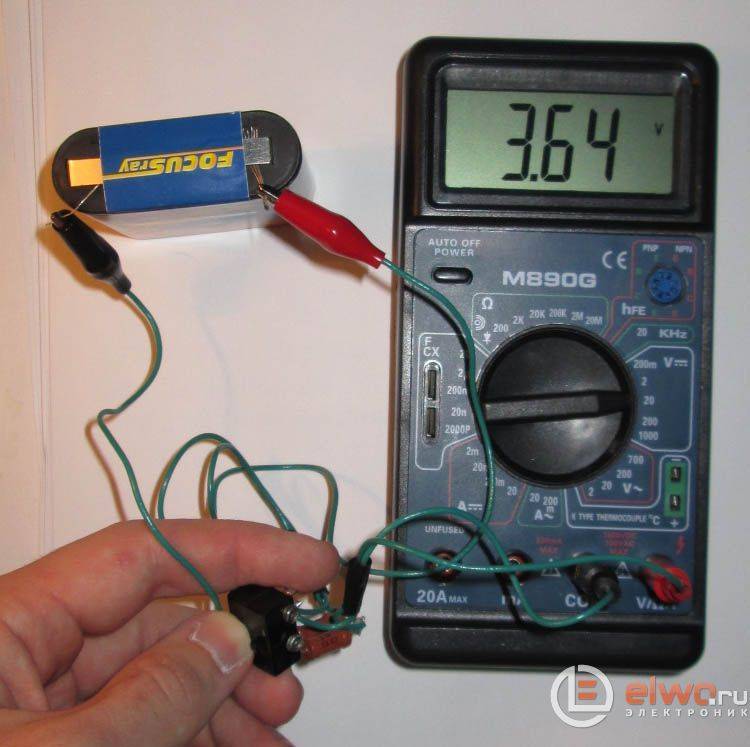

Как проверить батарейку мультиметром под нагрузкой?

Для выполнения подобной процедуры необходимо подсоединить батарейку к электрическому устройству. Например, к микро моторчику, лампочке или светодиоду. И параллельно прикрепить контакты измерительного устройства. На рисунке ниже, показано как это можно реализовать, так же приведена схема электрической цепи.

Для эксперимента был взят обычный моторчик на 3v. Такие ставят почти во все электрические игрушки. Провода к батареи прикреплены с помощью обычной изоляционной ленты.

Первым делом соединяем элемент питания и моторчик, а затем встык соединения втыкаем щупы мультиметра. Как видно из рисунка на дисплее отобразилось значение 1,49 вольт. Это ниже на 0,06 вольта от первоначальных значений. Такое падение произошло за 2 минуты работы моторчика. Таким образом работоспособность батарейки находится на нормальном уровне.

Проверка батареек способом измерения силы тока

Такой способ подойдет для только что купленных батареек, который позволяет измерить их мощность на начальном этапе.

Для этого:

• мультиметр должен быть подключен для измерения постоянного тока;
• поставить ограничитель измерения на максимум;
• измерить напряжение, соединив щупы устройства с контактами новой батареи;
• дождаться момента, когда на индикаторе отобразится самое большое значение электричества, щупы удалить.

Показатель величины тока следующие:

• 4-6А – норма;
• 3-3,9 А – ресурс элементов питания уменьшился, пригоден для портативной аппаратуры;
• 1,3-2,9 А – применять в бытовых устройствах противопоказано, только для устройств с малым
• потреблением электроэнергии;
• 0,7-1,1 А – только для приборов с низким уровнем потребления электричества, снижает уровень работы установки. Применять только в крайнем случае.

Без мультиметра

Если под рукой тестера не оказалось, можно проверить батарейку на работоспособность более простым, но менее точным способом. Для этого нужно поднять ее перпендикулярно горизонтальной твердой поверхности на высоте 2 – 3 см и аккуратно отпустить.

Если батарейка рабочая, то она упадет с твердым звуком и, скорее всего, останется стоять. Выработанный элемент издаст при падении приглушенный звук и опрокинется.

Если метод не помогает, увеличьте высоту падения батарейки до 20 см. Заряженный элемент просто упадет на бок, а вот разряженный может несколько раз подскочить и отлететь от места падения на несколько см. Бытует мнение, что данный способ проверки работает только с алкалиновыми батарейками, но точного подтверждения этому нет.

Ну, и самый простой метод проверить работоспособность батарейки, это вставить ее в тот или иной прибор, например, в пульт, который требует минимального остаточного ресурса для работы. Если батарейки не работают в пульте, их можно смело выбрасывать.

«Батарейки»

Ещё один показатель — энергоёмкость. Она выражается в mA/h. Достаточно знать: если эта единица указывается на элементе питания, значит, это точно мини-аккумулятор. Отличить можно и по вольтажу. При измерении мультиметром простая батарейка покажет 1,6 В, а перезаряжаемая 1,2 В. Как это сделать, читайте далее.

СОВЕТ. Не стоит выбрасывать гальванические элементы после того, как они «сели». Но и не вздумайте их заряжать. Можно использовать их повторно на устройствах меньшей мощности, так как заряд, скорее всего, ещё остался.

Как проверить работоспособность?

Проверять остаточную ёмкость пальчиковых аккумуляторов нужно.

• Если она слишком мала, вы зря пользуетесь источником электричества, так как проще заменить его новым.
• Устройства, питающиеся от таких батареек, могут работать хуже.

Наиболее эффективная проверка осуществляется специальным прибором — мультиметром. Конечно, вы можете делать её, замеряя время работы мини-аккумулятора в бытовых устройствах. Но прибор даст более точную информацию. Всем, кто не имеет дома мультиметр, стоит им обзавестись. Ведь он может не только для этих целей, а также для других, более серьёзных, с которыми все рано или поздно сталкиваются:

• измерение напряжения розетки;
• работоспособность электроприборов;
• место разрыва электрического кабеля.

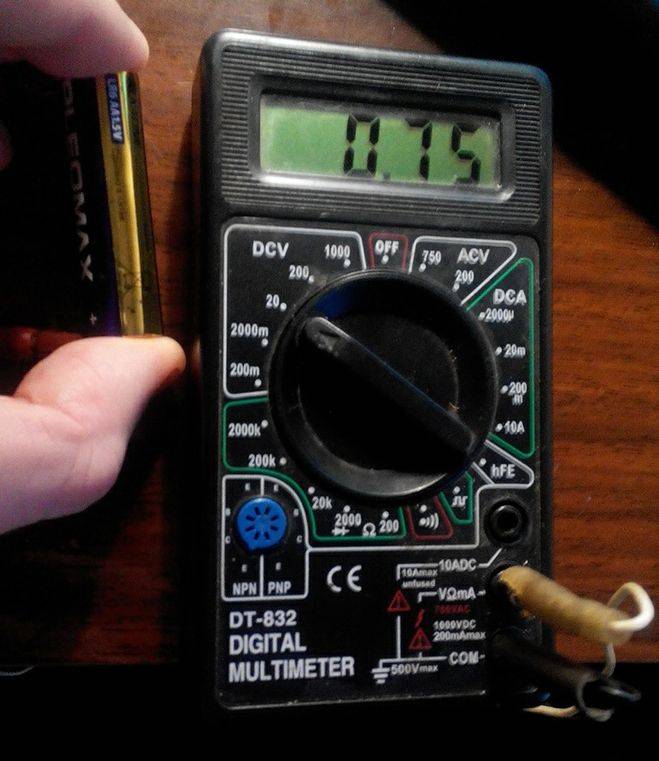

Проверяем заряд пальчикового аккумулятора.

Проверка мультиметром пальчикового аккумулятора

1. Включаем мультиметр, ставим значение «Постоянный ток — Амперы».
2. Первый щуп вставляем в порт COM, второй — в 10ADC.
3. Ручку поворачиваем в положение DCA либо DAC.
4. Ставим максимальное значение от шести до десяти Ампер, главное — не больше.
5. Щупы подносим к контактам батарейки. Здесь всё, как учили в школе: плюс к минусу, минус к плюсу.
6. Замер производим за 0,5–1 секунду. Больше не стоит, так как возникает риск испортить АКБ.
7. Смотрим ампераж по результатам проверки. Естественно, чем он выше, тем лучше.
8. Работа с мультиметром закончена.

На основании этих данных можно делать вывод о том, где использовать мини-аккумулятор. Помогут инструкции используемых устройств. В них написано, при каком ампераже они работают.

Преобразователь для ПДУ 1,5В в 9В 5мА

Применяемые в некоторых моделях пультов дистанционного управления (ПДУ) батарейки типа «Крона» имеют малый срок службы. Поэтому целесообразно использовать элементы типа А316 с напряжением 1,5 В совместно с преобразователем напряжения. Преобразователь (рис. 4.56) представляет собой однотактный релаксационный генератор с емкостной положительной обратной связью (С2, СЗ). В коллекторную цепь транзистора VT2 включен повышающий автотрансформатор Т1.

В преобразователе использовано обратное включение выпрямительного диода VD1, т.е. при открытом транзисторе VT2 к обмотке автотрансформатора приложено напряжение питания и на выходе автотрансформатора появляется импульс напряжения. Однако включенный в обратном направлении диод VD1 в это

время закрыт и нагрузка отключена от преобразователя. В момент паузы, когда транзистор закрывается, напряжение на обмотках Т1 изменяется на обратное, диод VD1 открывается и выпрямленное напряжение прикладывается к нагрузке. При последующих циклах, когда транзистор VT2 запирается, конденсаторы фильтра (С4, С5) разряжаются через нагрузку, обеспечивая протекание постоянного тока.

Индуктивность повышающей oб^ ^^и ^т^рансформатора Т1 при этом играет роль дросселя сглаживающего фильтра. Для устранения подмагничивания сердечника автотрансформатора постоянным током транзистора VT2 используется перемагничивание сердечника автотрансформатора за счет включения параллельно его обмотке конденсаторов С2 и СЗ, которые одновременно являются делителем напряжения обратной связи.

Когда транзистор VT2 закрывается, конденсаторы С2 и СЗ в течение паузы разряжаются через обмотку 1-2, перемагничивая сердечник Т1 током разряда. Время открытого состояния транзистора VT2 определяется индуктивностью обмотки 1-2 автотрансформатора Т1 и емкостями С2 и СЗ. Частота генерации зависит от напряжения на базе транзистора VT1. Стабилизация выходного напряжения осуществляется за счет ООС по постоянному напряжению посредством R2. При этом при понижении выходного напряжения увеличивается частота генерируемых импульсов при примерно одинаковой их длительности. В результате увеличивается частота подзарядки конденсаторов фильтра С4 и С5 и падение напряжения на нагрузке компенсируется. При увеличении выходного напряжения частота генерации, наоборот, уменьшается. Так, после зарядки накопительного конденсатора в ПДУ частота генерации падает в десятки раз. Остаются лишь редкие импульсы, компенсирующие разрядку конденсаторов в режиме покоя. Этот способ стабилизации позволил довести ток покоя преобразователя до 0,5 мА. Транзисторы VT1 и VT2 должны иметь возможно больший коэффициент усиления для повышения экономичности.

Обмотка автотрансформатора намотана на ферритовом кольце 2000НМ 10x6x2 мм и имеет 300 витков провода ПЭЛ-0,08 с отводом от 50-го витка (считая от «заземленного» вывода). Диод VD1 должен быть высокочастотным и иметь малый обратный ток. Остальные детали — малогабаритные, любых типов. После монтажа и настройки детали преобразователя закрываются экраном, изготовленным из белой жести.

Правильно собранный преобразователь начинает работать сразу после включения. Необходимо лишь путем подбора резистора R2 установить выходное напряжение равным 9 В. Для увеличения срока службы элемента А316 можно установить в ПДУ миниатюрный выключатель питания.

Проверка батареек способом измерения силы тока

Этот метод применяется в отношении новых элементов питания и позволяет оценить их мощность сразу при покупке. Положение мультиметра должно соответствовать постоянному току. Чтобы померить величину заряда на новом аккумуляторе, действовать нужно следующим образом:

• Тестер для проверки батареек установить на максимальный предел измерений.
• Взять новый элемент и приложить щупы прибора к его контактам.
• Через 1-2 сек, после прекращения роста значения тока на индикаторе, щупы нужно убрать.

Нормальный показатель величины тока для новой батарейки должен составлять 4-6 Ампер. Если он составляет 3-3,9 Ампер – это означает, что эксплуатационный ресурс батареи снижен, но элемент подойдет для использования в портативной аппаратуре.

Показания мультиметра в пределах 1,3-2,9 Ампер говорят о том, что в обычных бытовых приборах батарею лучше не использовать, но она может быть установлена в аппараты, потребляющие незначительное количество тока (к примеру, телевизионные или другие пульты ДУ).

Если же величина тока, показываемого тестером, составляет 0,7-1,1 Ампер, то такой элемент способен работать исключительно в приборах с низким энергопотреблением, при этом качество работы аппаратуры снизится. Его можно использовать в «дистанционках», но лишь в том случае, если более качественных элементов под рукой нет.

Наглядно процесс проверки батареек мультиметром на видео:

Измерение остаточного напряжения

Для
проверки батарейки прибором нам понадобится обычный китайский мультиметр. С его
помощью нужно будет замерить напряжение на полюсах (+ и -).

Обратите
внимание – на панели мультиметра есть две шкалы:

постоянное напряжение – DCV

переменное напряжение – ACV

Нам
понадобится “постоянка”. Устанавливаете переключатель в положение 20V.

Два
щупа вставляете в следующие разъемы:

черный – в COM (общий)

красный – в VΩmA

Находите
на батарейке плюсовой и минусовой контакт и прикладываете черный щуп к минусу,
а красный к плюсу.

По большому счету полярность при таких замерах существенной роли не играет.

Если
перепутаете плюс и минус, то на экране просто высветятся показания с
отрицательными значениями (перед цифрой будет стоять значок “минус”).

Номинальное
напряжение батарейки обычно указывается на ее корпусе.

Значения,
которые покажет мультиметр должны соответствовать этим данным, либо быть чуть
больше.

Например,
алкалиновая (щелочная) батарейка типоразмера АА (пальчиковая), имеет
номинальное напряжение 1,5 вольт. На исправном и заряженном элементе мультиметр
должен показать 1,5 – 1,6V.

Если
батарея будет немного разряжена, то и значения будут чуть меньше чем 1,5В.

Здесь
действует следующее правило:

когда мультиметр показывает напряжение 1,35V и выше – элемент питания считается еще более-менее рабочим

Если
значение меньше – от 1,2 до 1,35V, не стоит его сразу выбрасывать в
мусорку. Батарейки вполне сгодятся для маломощных устройств:

калькулятор или электронные часы

компьютерная мышка

пульт дистанционного управления

Можете
тут же вставить их в пульт и проверить работоспособность, направив глазок в
камеру смартфона. На экране телефона должен быть виден инфракрасный сигнал.

Правда
современные смартфоны сплошь и рядом оснащены инфракрасным фильтром, плюс
многие TV уже управляются по Wi-Fi без всякого ИФ сигнала,
поэтому подобный фокус работает не всегда.

Ошибка!
Только не вставляйте два элемента питания (один хорошо заряженный, другой плохо) в одно устройство.

У
них будут разные токи отдачи и в дальнейшем произойдет окисление контактов.

При
напряжении менее 1,2V батарея считается прилично севшей. При 0,9V полностью разряженной.

Ее следует выкинуть или утилизировать (что в наших реалиях одно и то же).

Обратите
внимание, если у вас аккумуляторные устройства и они при подобной проверке дают
околонулевые значения, это однозначно говорит о том, что АКБ хлам и подлежит
утилизации. Ошибка!
Не думайте, что поставив на подзарядку вы реанимируете такую батарею и сделаете ее снова работоспособной.

Ошибка!
Не думайте, что поставив на подзарядку вы реанимируете такую батарею и сделаете ее снова работоспособной.

Определение емкости

Емкость элемента питания — это величина, определяющая, сколько времени он сможет работать как энергоноситель для цепи при определенном токе. Выражается она в ампер-часах для мощных аккумуляторов и миллиампер-часах для небольших. Для примера: если на пальчиковом аккумуляторе написано 1000 мА ⋅ ч, то, при выдаваемом токе в 1000 мА он разрядится за час.

Определить, как замерить емкость батарейки мультиметром, можно только при наличии аккумуляторной батареи, так как для измерения нужно будет ее полностью разрядить. Использование гальванического элемента после этого будет невозможно. Для определения емкости аккумулятора методом контрольного разряда нужно:

1. Подобрать сопротивление нагрузки, обеспечивающее ток разряда батареи 100 — 200 мА;
2. Последовательно соединить аккумулятор, нагрузку, мультиметр в режиме измерения постоянного тока. Аккумулятор должен быть полностью заряжен;
3. К выводам батареи параллельно подключить второй мультиметр в режиме измерения постоянного напряжения;
4. Сразу после соединения начать отсчет времени;
5. Установить, за какое время напряжение батареи уменьшится вдвое. Это и будет считаться её полным разрядом;
6. Умножить время разряда на ток во время эксперимента. Если ток менялся, нужно определить средний ток. Полученное значение произведения и будет величиной емкости аккумулятора.

Как хранить новые батарейки, чтобы не потерять их мощность

Батарейки необходимо хранить в заводской упаковке, это защищает батарейки от негативных воздействий внешней среды, а также предохраняет от проникновения влаги. Кроме этого, содержание батареек в упакованном состоянии, дает возможность не перепутать новые батарейки со старыми, а также исключит прикосновение входных контактов от взаимодействия с металлическими предметами.

Контейнер для хранения батареек

Следует произвести рассортировку по дате изготовления и производителям. Дело в том, что батарейки, изготовленные разными производителями, могут среагировать друг с другом, вследствие чего возможна утечка заряда и другие нарушения. Вдобавок рекомендуется каждую батарейку поместить в полиэтиленовый пакетик.

Сберегать батарейки рекомендуется при комнатных или более низких температурных режимах. Многие изделия данного типа содержатся в прохладном месте, в которое не попадают солнечные лучи.

Сохранность батареек не предусматривает помещение их в холодильник, если производитель не оговаривает этот способ содержания. В случае сохранности их в холодильнике, необходимо их согреть перед использованием.

Повышенная влажность воздуха также негативно влияет на функциональные свойства изделия. Чтобы избежать риска намокания, батарейки необходимо поместить в герметический контейнер.

Кроме этого желательно предотвратить контакта изделия с проводниками. При соприкосновении с металлом через батарейку проходит электрический ток, что приводит их к быстрой разрядке.

Также не рекомендуется содержать изделия в металлических емкостях, равно как и хранение совместно с предметами, сделанными из металла. Специалисты советуют: разместить батарейки так, чтобы они не соприкасались с положительными и отрицательными полюсами.

Определение емкости

Емкость элемента питания — это величина, определяющая, сколько времени он сможет работать как энергоноситель для цепи при определенном токе. Выражается она в ампер-часах для мощных аккумуляторов и миллиампер-часах для небольших. Для примера: если на пальчиковом аккумуляторе написано 1000 мА ⋅ ч, то, при выдаваемом токе в 1000 мА он разрядится за час.

Определить, как замерить емкость батарейки мультиметром, можно только при наличии аккумуляторной батареи, так как для измерения нужно будет ее полностью разрядить. Использование гальванического элемента после этого будет невозможно. Для определения емкости аккумулятора методом контрольного разряда нужно:

1. Подобрать сопротивление нагрузки, обеспечивающее ток разряда батареи 100 — 200 мА;
2. Последовательно соединить аккумулятор, нагрузку, мультиметр в режиме измерения постоянного тока. Аккумулятор должен быть полностью заряжен;
3. К выводам батареи параллельно подключить второй мультиметр в режиме измерения постоянного напряжения;
4. Сразу после соединения начать отсчет времени;
5. Установить, за какое время напряжение батареи уменьшится вдвое. Это и будет считаться её полным разрядом;
6. Умножить время разряда на ток во время эксперимента. Если ток менялся, нужно определить средний ток. Полученное значение произведения и будет величиной емкости аккумулятора.
