Аналоговые и цифровые
Показания в аналоговых приборах отражаются стрелкой на цифровой шкале. На сегодняшний день достаточно много встречается старых советских устройств, а также новых китайских приборов такого типа. Для работы с таким прибором необходимы специальные навыки и знания. К тому же стрелочный прибор очень чувствителен к колебаниям, поэтому держать его нужно ровно и максимально неподвижно. Яркими представителями являются Sunwa YX -1000a и Sunwa MF -110a.
Цифровой мультиметр полностью электронный, без каких-либо аналоговых элементов. Показания в этих приборах довольно точные, без погрешностей и выводятся на цифровой экран. Это достаточно удобно и исключает ошибки, которые могут возникнуть у пользователя при считывании результатов измерений с аналогового прибора. На сегодняшний день цифровые мультиметры занимают первые места по популярности и использованию среди приборов такого типа.
Цены на цифровые мультиметры лежат в довольно широком показателе. Стоимость самых простых устройств начального уровня, как правило, произведенных в Китае, начинается от нескольких сотен рублей. Профессиональные приборы, выпущенные именитыми производителями, собранные из качественных материалов и комплектующих и обладающие большой функциональностью, могут достигать нескольких десятков тысяч рублей.
Неважно, сколько стоит мультиметр, основные функции будут присутствовать даже в самом дешевом — измерение тока, измерение напряжения, прозвонка проводов на обрыв. В этом поможет тестер электрический — мультиметр, как пользоваться, подскажет инструкция
Визуально бо́льшая часть приборов похожа друг на друга. Основным органом управления в них является центральный многопозиционный переключатель. С его помощью осуществляется выбор измеряемого параметра и задается величина его измерения.
Методики измерений
Для выполнения рабочих операций переключатель переводится в нужное положение. Черный провод щупа подключают к общему гнезду («Com»). Красный – устанавливают с учетом максимальной силы тока.
Органы управления
Сначала можно рассмотреть, как измерить напряжение мультиметром в розетке. Эта операция выполняется по следующему алгоритму:
- Провода подсоединяют так, как указано на рисунке выше.
- Переключатель переводят из «Off»в режим измерения переменного напряжения«V~». В данном случае используют диапазон «750», так как предполагаемое значение – 220 Вольт.
- Прибор устанавливают поблизости от розетки
- Щупы вставляют в нее, держась руками за изолированные части щупов.
Демонтировать аккумулятор для измерений не обязательно. Но надо не забыть перевести регулятор в положение «Постоянное напряжение»
Как проверить мультиметром сопротивление
Такую процедуру выполняют со снятием напряжения в месте измерения. Невыполнение правила ухудшит точность данных, либо выведет технику из строя. Это же не следует делать, чтобы предотвратить потенциально опасные для человека ситуации. Если не известно, вначале устанавливают максимальное значение. Далее переключателем снижают диапазон вплоть до выбора оптимального варианта.
Для удобства работы применяют специальные зажимы («крокодилы»)
Если знать, как мультиметром замерить сопротивление, можно выяснить исправность нагревательного элемента чайника, другой бытовой техники
Как измерить силу тока мультиметром
Для этой операции необходимо создать разрыв цепи. К нему подключают прибор с учетом предполагаемой величины тока. Как и в предыдущем случае, выбирается диапазон с максимальным значением. Если необходимо, регулятор переводят постепенно в нужную позицию.
Для определения силы тока прибор устанавливают в электрическую цепь последовательно
Как проверить мультиметром полевой транзистор
Диагностика этих электронных приборов помогает выяснить исправность полупроводниковых переходов. В стандартном варианте применения ток течет по направлению от истока (И/ S) к стоку (С/ D). Этот процесс регулируется изменением электрического потенциала на затворе (З/ G).
Полевой n-канальный транзистор
Обратите внимание! Особенностью этих приборов является повышенная чувствительность к статическому напряжению. Даже в режиме хранения создают постоянный электрический контакт между всеми выводами с применением металлической проволоки, фольги
Проверку выполняют по следующему алгоритму:
- Регулятор мультиметра переводится в режим работы с диодами.
- «Минусовой» черный щуп присоединяют к истоку (И/ S), красный – к стоковому (С/ D) контактному выводу. В нормальном состоянии на дисплее отобразится 0,6 V (допустимое отклонение в пределах ±0,1V).
- Далее щупы меняют местами. В этом положении на экране появляется горизонтальная восьмерка (знак «бесконечность»). Вместо нее в некоторых приборах выводится единица.
- Чтобы открыть p-n-p переход щуп «минус» присоединяют к истоку, «плюс» – к затвору (З/ G).
- Далее «плюс» перемещают на сток. В этом положении должно индицироваться напряжение в диапазоне0 – 0,8V.
- Результат измерений на исправном транзисторе не изменяется, если сменить полярность.
Проверка конденсаторов мультиметром
Приборы, установленные в печатных платах, предварительно осматривают. При обнаружении вытекшего электролита, трещин и вздутий на корпусе, проверка не нужна. Изделие меняют на новое.
Измерение выполняют с извлечением конденсатора из электрической схемы, чтобы обеспечить хорошую точность. После демонтажа любым проводником с изолированной рукояткой (отверткой) разряжают прибор, замкнув выводы. Также используют лампу накаливания, чтобы процесс был плавным.
Далее мультиметром проверяют отсутствие короткого замыкания. Для проверки зарядки устанавливают регулятор в режим измерения сопротивления и подсоединяют щупы. Показания на табло будут постепенно расти, пока не достигнут максимума.
В некоторых моделях мультиметров есть специальные контактные площадки и регулировки диапазонов для измерения емкости конденсаторов
Диагностика простых повреждений
Если досконально выяснить, как прозвонить транзистор мультиметром, то применять иные методики будет не трудно. Но в действительности, чаще всего требуется определять разрывы в электрических цепях. Для упрощения этих операций многие мультиметры оснащают специальной функцией. Она активизируется при переводе регулятора в положение «прозвонка». О наличии контакта сообщает сигнализация.
Синей линией выделено включение прибора в режим проверки со звуковым сопровождением
Строение мультиметра
Перед началом работы необходимо изучить составляющие устройства, т.к. инструкция далеко не всегда прилагается, мы подготовили их описание:
Циферблат: Имеет дугообразные весы, видимые через стеклянный или пластмассовый дисплей. Указатель на дисплее показывает значения по шкале. Если будете цифровым мультиметром (mastech mas838, ms8230b, m890d, dt700d, dt 9202a, 59002, mas830, my64), то его циферблат будет заменен лед-дисплеем.
Указатель или стрелка: Это тонкая черная игла на самой левой позиции в окне циферблата, предназначена для показаний измеренных данных на стрелочных устройствах – yx 360trn, pmm 600, sunwa yx 1000a, м83. Перед те, как пользоваться стрелочным мультиметром обязательно прочтите инструкцию, особенно раздел «значения делений».
Переключатель или кнопка: Позволяет изменять функции (вольтметр, амперметр, омметр) и масштаб (x1, x10 и т.д.) счетчика. Многие функции имеют несколько диапазонов, как и в сенсорных выключателях
Важно иметь полный набор режимов работы. Большинство измерителей используют ручку такого типа, как показано на картинке, но есть и другие
Независимо от этого, они работают аналогично. Некоторые метров оснащены положением «Выкл» , которая служит переключателем, а другие имеют отдельную кнопку, чтобы включить прибор. Измеритель должен быть установлен в положение «Выкл» при хранении.
Валеты или отверстия в корпусе, чтобы вставить щупы. Большинство мультиметров имеют несколько гнезд. Одно, как правило, с надписью COM или (-) для общего и отрицательным. Для подключения черного щупа. Другой разъем помечен V (+) и символом Omega для Вольт и Ом, соответственно, и положительных зарядов. + и – символы представляют полярность зонда, при установке и тестировании величины постоянного тока. Если измерительные провода устанавливаются в соответствии с инструкцией, красный провод будет положительным, а черный отрицательным. Многие приборы имеют дополнительные разъемы, которые требуются для высоковольтных испытаний.
Тестовые провода с клещами: С тестером идет 2 провода: один черный и красный.
Отсек для батарей и предохранителей: обычно находится на обратной стороне. Полностью заряженные аккумуляторы будут необходимы для сопротивления и непрерывности испытаний.
Регулировка нуля: Это маленькая кнопка обычно располагается около набора, который называется Ом Adjust, 0 ADJ, или аналогично. Используется только в режиме омметра или измерения диапазона сопротивления, в то время как датчики замкнуты, например, для установки терморегулятора котла.
Видео обзор работы с мультиметром
Режимы приборов
Перед началом работы рекомендуется замкнуть щупы. При этом должен раздаться писк. Для тестирования возьмите обычную переноску (удлинитель). В розетку втыкать её не нужно. Теперь присоедините любой щуп к одному из штырей вилки, а второй вставляйте в любое из гнёзд удлинителя (они идут двумя рядами). Если писк не раздался, переместите первый щуп на другой штырь. Исправная переноска должна без проблем звониться
Обратите внимание, что по мере проведения работ цифры на дисплее меняются
Поэтому для измерения малых сопротивлений проводов по-прежнему рекомендуется использовать специальный режим из группы Ω. Показания сопротивления обычно можно использовать для оценки работоспособности диодов. Известно, что у германиевых этот параметр ниже, нежели у кремниевых. Очень часто для оценки параметров нужно знать напряжение на щупах.
Тестер формирует некий потенциал для проведения замеров, именно об этом и идёт речь. Для решения этой задачи необходим хороший конденсатор приличной ёмкости (например, 100 мкФ). Прислоните щупы сообразно полярности (если таковая имеется) для зарядки. Красный провод идёт на плюс. Удобно это делать в рассматриваемом режиме по той причине, что на экране сопротивление конденсатора последовательно пройдёт все стадии от нуля до бесконечности.
Как только бег цифр закончится, нужно перейти в режим измерения малых постоянных напряжений и оценить потенциал. Это и будет собственное вспомогательное напряжение, формируемое тестером. Зная его, можно лучше понять, насколько диод соответствует заявленным характеристикам. Это отдельная тема, и мы её затрагивали уже ранее. А сегодня просто рассказываем про то, как работать с мультиметром.
Современные приборы позволяют измерить коэффициент усиления транзистора по току
Для людей новых сообщаем, что это значение зависит от прилагаемого напряжения и пропускаемого тока, поэтому не каждый транзистор можно будет подвергнуть проверке с полным успехом. Мощные элементы потребуют сборки специальных схем для тестирования.
Режим называется hFE по первым буквам параметра на английском языке
Литерой h в общем и целом обозначаются h-параметры (логично), и не будем здесь заострять внимание. Буквой F обозначается прямое (forward) усиление по току, а Е относится к типу схемы включения транзистора с общим эмиттером (emitter)
Для тестирования нужно обратить своё внимание на гнездо, расположенное на передней панели мультиметра. Оно круглое и вертикально поделено на две равные половинки.
Каждая из них предназначается для оценки работоспособности одного из типов биполярных транзисторов. А именно, npn и pnp. Полевые транзисторы тоже можно проверять, но уже в нештатных режимах. Нужно чётко понимать, как работает мультиметр, тогда можно даже прозвонить симистор. Каждое отверстие гнезда тестирования транзисторов помечено буквами: B – для базы; С – для коллектора; Е – для эмиттера. Узнайте из документации тип своего транзистора и сообразно введите его ножки в отверстия. Перейдите теперь в режим hFE, и на экране появится коэффициент усиления исследуемого транзистора по току.
Режим измерения ёмкости основан на оценке постоянной разряда цепи из конденсатора и внутреннего сопротивления тестера
Не каждый мультиметр включает в себя эту опцию, и многим любителям она представляется очень удобной. Чтобы правильно пользоваться режимом оценки ёмкости, нужно знать порядок маркировки. Обычно номинал конденсаторов представляется в виде пФ. В противном случае ставятся буквы: m – милли, μ – микро, n – нано и пр. Они, соответственно, обозначают отрицательные степени числа 10: 3, 6, 9. Пикофарады (р) это отрицательная двенадцатая степень.
Например, 33,2 пФ может обозначаться, как 33p На конденсаторы, как и на резисторы, существуют допуски номиналов. Они имеют тот же вид и регламентируются тем же стандартом – ГОСТ 28883. Оценив номинал своего конденсатора, нужно правильно выбрать диапазон на мультиметре, а потом провести замер. Полярность играет роль в некоторых случаях. Например, при работе с электролитическими конденсаторами. Старайтесь не путать красный плюс и чёрный минус.
Мы уже не будем останавливаться на том, как измерить ток мультиметром. Добавим лишь, что работа идёт только с постоянными уровнями. Нарушение это правила ради того, чтобы проверить реле на работоспособность, к примеру, приведёт к выходу тестера из строя
Обратите внимание ещё на одну вещь. Если ожидаемый ток в цепи измерения больше предельного для шкалы, то регулятор напряжения генератора питания должен быть настроен должным образом для исправления этого недостатка
Описание процесса
Итак, осуществить проверку напряжения в розетке с применением мультиметра может даже человек, который ранее этого не проводил. Для этого можно взять цифровой мультиметр либо аналоговый прибор. Сделать указанные действия несложно, если придерживаться следующего алгоритма.
Включаем подачу тока на розетку. Чтобы осуществить это, следует найти выключатель автоматического типа.
Осуществляем подключение проводов к мультиметру. Как уже упоминалось, черный щуп следует подключить к гнезду с буквами «COM» или знаком минуса, а красный – в разъем со знаком «VΩmA» или плюсом.
Нажать на кнопку включения тестера. Рядом с ней расположены надписи «On/Off».
Повернуть рычаг, что расположен на передней приборной панели, в положение шкалы переменного тока, и выставить напряжение 220 вольт, что соответствует показателю тока. В мультиметрах есть 200 вольт и, конечно, 600 либо 750 вольт. Если розетке будет более 200 вольт, лучше выставить 600 либо 750.
На экране должен светиться ноль. После этого зафиксированные щупы следует вставить в розетку
Отметим, что неважно, куда какой щуп вставить.
Когда они вставлены, на дисплее можно будет увидеть рабочий показатель напряжения, который обычно находится в диапазоне 220-240 вольт.
Теперь осуществляется проверка нейтральной линии тока переменного типа. Она характеризуется L-образной формой для всех горячих направлений
В такой слот следует вставить красный щуп, после чего черный щуп вставляется в другое гнездо. На жидкокристаллическом дисплее должно высветиться значение от 100 до 120 вольт. Красный щуп следует переместить в иной слот и получить примерно такой же показатель.
Вытаскиваем щупы и выключаем устройство.
Правила по работе с цифровым мультиметром
Инструкция по применению для чайников, как правильно пользоваться мультиметром dt- 830b, dt-832, dt-838 должна быть прочтена перед началом работы, особенно если опыта проведения измерений у вас совсем немного. Если же и после этого вы не можете полноценно пользоваться тестером, то посмотрите видео на нашем сайте, где в подробностях будет рассказано о том, как нужно правильно и аккуратно применять данное устройство.
Для того чтобы можно было измерить с помощью мультиметра напряжение не нужно ничего особенного. Не требуются разного рода переключения в цепи и прочее. Главным правилом в данной ситуации есть то, что нужно постараться максимально точно определить приблизительную величину, а также вид напряжения, которое вы собираетесь измерить. Итак, вставьте соответствующие щупы в розетку и затем легонько коснитесь клемм розетка. Когда произойдет прикосновение, то нужно успеть зафиксировать те показания, которые показывает прибор.
Правильно пользоваться моделями мультиметров dt- 830b, dt-832, dt-838 позволяют каждому желающему измерить силу постоянного тока
Очень важно в данной ситуации правильно установить щупы. Иначе начинает срабатывать предохранитель, который потом нуждается в немедленной замене, чтобы не произошло более серьезных поломок и прочего
Стоит отметить, что режимом для измерения силы тока желательно пользоваться не более 15 секунд. Предел для измерения нужно обязательно установить хотя бы с минимальным запасом. После того как будут установлены щупы, потребуется разъединить цепь и подключить сам прибор — обязательно последовательно.
Для того чтобы получить возможность определить активное сопротивление того или иного элемента, нужно сначала отключить его от цепи, затем подключить мультиметр параллельным путем. Если вы неправильно установите максимальную величину, то в данной ситуации это не приведет к поломке цифрового устройства. Если же это случится, то вы увидите на экране несколько единиц и не более.
Для того чтобы можно было без проблем прозвонить цепь, установите переключатель на мультиметре в режим прозвони, а затем аккуратно замкните щупы. Прибор обязательно должен издать достаточно громкий звуковой сигнал, а потом вывести на экран показание, которое будет максимально близким к нулю. Подобная процедура, как правило, проводится для того, чтобы узнать, рабочий ли тестер и можно ли им пользоваться. В той ситуации, когда тестируемая цепь будет целой, то прибор издаст определенный звуковой сигнал, а затем покажет на своем экране величину сопротивления. Если же в цепи будет наблюдаться обрыв или прочая поломка, то цифры, на экране покажут повышение. В некоторых случаях могут показаться только единицы и больше ничего. Некоторые, более современные модели могут показать в случае не целостности цепи специальную аббревиатуру «O.L».
Если на экране вы увидите единицу, то это может значить только одно: предел был выставлен неправильно, то нужно заново повторить всю процедуру проверки работы цифрового тестера. Иногда может загореться батарейка — это значит, что для нормального функционирования прибора, ее потребуется немедленно заменить.
Как пользоваться мультиметром: инструкция по применению dt- 830b, dt-832, dt-838 для чайников, следует обязательно изучить перед тем, как вы начнете применять прибор для работы. Если же после того как вы прочитали инструкцию по применению, у вас остались какие-то вопросы, то можете посмотреть на нашем сайте видео, где вы сможете получить быстрые ответы.
Цифровой мультиметр может только на первый взгляд показаться очень сложным прибором, на самом же деле все очень просто. Необходимо иметь минимальные знания для его применения и быть при этом максимально аккуратным. Если соблюдать все пункты инструкции по применению, то такой прибор вы будете использовать на протяжении многих лет, и при этом в его работе не произойдет никаких сбоев или же неполадок.
Назначение и работа мультиметра
Для измерения каждой электрической величины существуют отдельные приборы – напряжение измеряют вольтметром, силу тока – амперметром и т.д. Мультиметр может измерять не одну, а несколько электрических величин. Для этого его надо переключить в соответствующий режим.
Основные элементы управления
Основными элементами управления служат переключатель рода работ (селектор) и кнопки. Набор кнопок зависит от типа прибора, но практически любой имеет кнопку HOLD (хотя, например, у популярного тестера М830В она отсутствует). С помощью этой кнопки можно зафиксировать измеренное значение – оно сохранится даже после отключения щупов мультиметра. Это пригодится при замерах в труднодоступных местах, когда сложно одновременно выполнять подключение проводов для измерения и считывание показаний дисплея.

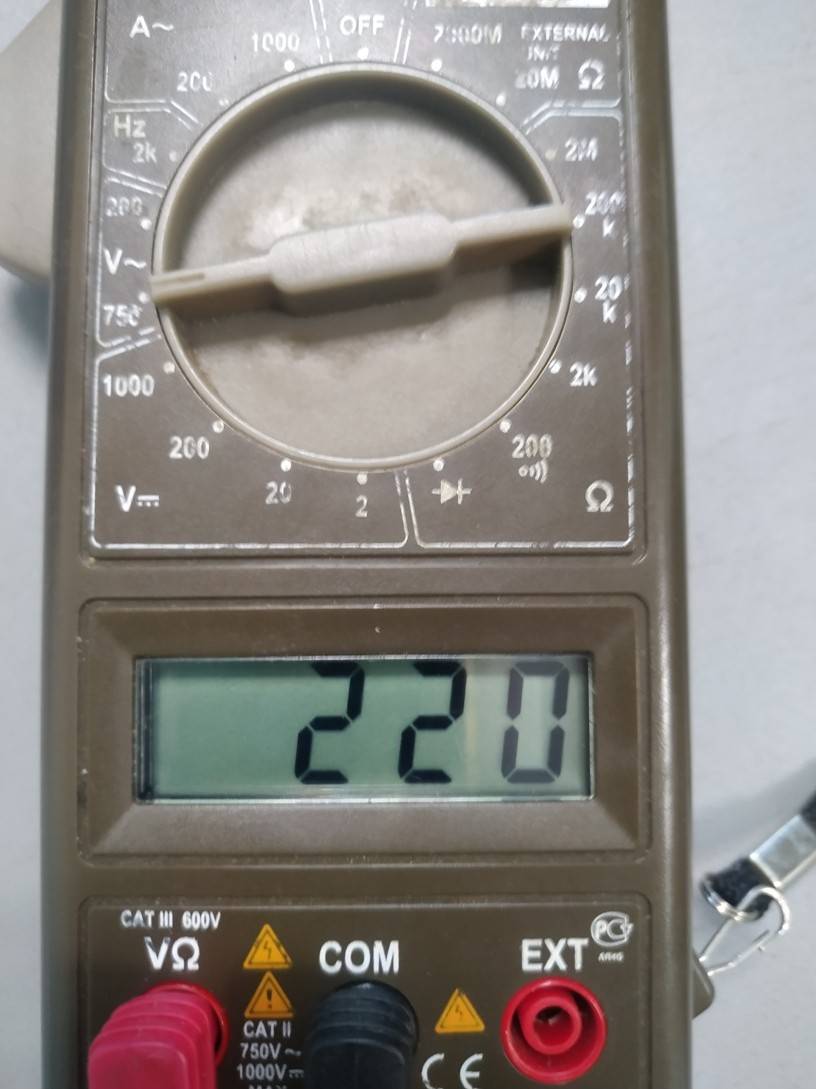

Измеренное напряжение сети 220 В, измеренное тестером и зафиксированное кнопкой HOLD.
У мультиметров с автоматическим выбором предела практически всегда имеется функциональная кнопка. Она дополняет селектор, переключая род тока, режим измерения и т.п. Также у тестера могут быть дополнительные кнопки. Чтобы разобраться с их назначением, надо изучить инструкцию на прибор.
Управляющие кнопки мультиметра Appa 98 II – функциональная, ручного выбора предела, измерения частоты, HOLD.
Значки режимов переключателя
Режим работы прибора выбирается переключателем – с этого начинается любая работа с мультиметром. От того, в какое положение будет установлен переключатель, зависит вид измеряемого параметра, а в некоторых случаях – как он будет (и будет ли вообще) отображаться на дисплее.
Селектор прибора с автоматическим выбором предела измерения.
Наиболее удобны тестеры с автоматическим выбором предела измерения (но они и дороже). Достаточно лишь выбрать род измеряемой величины, и мультиметр сам определит ее размерность и в каком виде выводить результат на индикатор. На рисунке приведен пример селектора такого прибора, для выбора режима он работает в паре с функциональной кнопкой. Начиная с крайнего положения по часовой стрелке (как на фото) режимы работы тестера:
- Выключен.
- Измерение напряжения (с помощью функциональной кнопки можно выбрать переменное или постоянное).
- Измерение малых напряжений в милливольтах (кнопкой также выбирается переменное или постоянное).
- Измерение сопротивления (с помощью кнопки можно переключиться на высокоомный режим).
- Режим звуковой прозвонки (переход в режим тестирования диодов).
- Измерение малых токов (переменное/постоянное той же кнопкой).
- Измерение больших токов (переменных/постоянных).
- Измерение электрической емкости.
- Измерение частоты (переход на замер ухода частоты).
- Температура в градусах Цельсия (можно переключиться на Фаренгейты).
После завершения измерений селектор надо поставить в положение OFF, чтобы батарейка не разряжалась впустую.
Переключатель режимов тестера с ручным выбором предела.
Если мультиметр не имеет функции автоматического выбора предела, верхнюю границу надо выбрать вручную. Если она будет слишком низкой, вместо индицируемого значения на индикаторе будет символ перегрузки (OV или подобный). Если выбирается слишком большой предел, точность отображения будет сниженной.
Расшифровка показаний на дисплее
Индикация напряжения в килоомах и мегаомах.
Расшифровать показания дисплея несложно – цифровой прибор выдает их сразу в виде, удобном для восприятия. У тестера с автоматическим выбором предела помимо замеренного значения на индикаторе тестера сразу дается единица измерения с множителем – килоом, милливольт и т.п. У прибора с ручным переключением уровня единицу измерения и множитель надо считать по шкале селектора.
Единица измерения определяется по положению селектора V~
Мультиметр полуавтомат или автомат
Профессионалам с ним работать намного удобнее. Ведь не нужно постоянно переключать пределы измерений, но на полуавтомате всё же нужно переключать режимы, галетным переключателем и клавишей RANGE. Последней уже производится выбор необходимого режимы измерений. Также мультиметры полуавтоматы и автоматы имеют больше функций, чем более простые собраться. Измерение индуктивности, ёмкости, частоты. Аналоговая шкала на дисплее, подсветка, крепления на пояс, к стене, магнитное для подвеска. Все прелести можно обобщить с разных моделей мультиметров, но все они отличаются. Есть бюджетные варианты, а есть и профессиональные, с повышенным классом точности, скоростью ответа прибора и более дискретными режимами работы и функциональности приборов.
Что же касается старых стрелочных приборов, некоторые их называют “дедушкины”. Не стоит списывать со счетов такие приборы, как Цэшки, ТЛ-4М и аналоги. Данные тестеры имеют повышенный класс точности. Зеркальная шкала на Цэшках снижает эффект параллакса при замерах, т.е. позволяет видеть зеркальное положение стрелки относительно шкалы головки прибора. Многие специалисты высокого уровня и сегодня в своей практике используют старые добрые отечественные приборы советских разработок. Они позволяют производить те же самые замеры, что и мультиметры. Единственный их минус, слабая система защиты приборов, а зачастую и вовсе её отсутствие, но для профи это не является проблемой. Можно было бы назвать минусом и их габариты с удобствами, но свой век данная категория измерительной техники проживает очень даже достойно, т.к. в отличие от большинства мультиметров, стрелочники при слабой батарейке так врать не будут в показаниях, считается что они наиболее точные.
Проверка целостности предохранителя
Предохранитель создан для защиты электрической цепи от токов, превышающих его уставку. Перед заменой и установкой предохранителя его можно проверить. Для этого дотрагиваемся с двух сторон предохранителя проводами мультиметра или подключаем щупы. Затем выставляем на цешке прозвонку и если запищало, значит сигнал проходит и элемент исправен. Если молчит, значит – пора менять. В случае, если на мультике нет звукового сигнала, всё делаем аналогично, только выставляем не прозвонку, а измерение сопротивления. Сопротивление мало или ноль – исправен, сопротивление бесконечность (1) – неисправен.
