Подключение интернет розетки RJ-45 и обжим коннектора

Основные понятия

Если требуется соединить два компьютера между собой, то следует воспользоваться схемой Gigabit Crossover, где первый конец провода опрессован по типу А, а другой — путем замены местами всех восьми проводов. Подключение настенной компьютерной розетки Практически все производители компьютерных розеток размещают внутри схему подключения, с обозначением порядка размещения проводов, исходя из их расцветки.
Это значит, что он стал на место и изоляция прорезана.
Некоторые изделия от разных производителей имеют отличия во внутреннем устройстве, но они только визуальные, а принцип подключения остается неизменным — выполнение кроссировки с соблюдением цветовой схемы и правильное производство обжима проводов в клемнике. Видео: обжим витой пары специальными инструментами Вместе с тем не всегда и не у всех под рукой может находиться инструмент необходимый для витой пары, поэтому существует другой вид обжимки — с использованием плоской отвёртки. Разновидности кабелей для интернета Экранирование обеспечивает лучшую защиту от электромагнитных наводок как внешних, так и внутренних, и т.
Это значит, скорее всего, что было приобретено нерабочее устройство с заводским браком. Обжим витых пар RJ выполняется инструментом, который называется обжимные клещи. Некоторое количество — минимум 2 штуки для каждой витой пары на оба конца кабеля , но лучше с запасом, особенно для тех, кто обжимает кабель впервые. Вскрываем крышку, закрывающую контактную часть.
Не надо думать, что нужно скрупулезно снимать оболочку с каждого проводка, после чего сажать его на болтовое соединение, как это происходит в обычных электрических розетках. Инструменты и материалы Сетевой кабель. Лицевая панель сконструирована на винтах, поэтому, чтобы ее снять, достаточно открутить эти винты.

Компьютерные сети

Конструктивные особенности витой пары обуславливаются требуемыми скоростными характеристиками передачи информации

Обжим проводов на клеммах розетки — важное условие для качественной коммутации Обзор продукции известных брендов — производителей интернет розеток Знаменитые торговые марки Legrand, VIKO, Lezard, Schneider пользуются заслуженным авторитетом на мировом рынке

Видео: установка розетки RJ для внутреннего монтажа В том случае, если для монтажа розетки был выбран открытый способ внешний монтаж для фиксации нужен будет дополнительный элемент — кабельный короб, который монтируется на стену. Таким образом, если не планируется высокий локальный трафик, расход проводов для построения сети можно уменьшить в два раза. Проверяют качество работы с помощью мультиметра. Для удобства его подключения существуют специальные розетки, благодаря которым любой кабель можно спрятать в стену. Если чувствуется, что необходимо дополнительное усилие, то желательно процесс обжима приостановить и опять все проверить.

Последовательность проводов прозвонить специальным сетевым тестером. Алгоритм последовательности действий следующий: Необходимо подготовить конец кабеля для обжима. Вот последовательность действий: Срезается верхний слой обмотки. Общая картинка, иллюстрирующая вид 4-пинового разъема, кабеля, а также его подключение к трубке и аппарату Используются для организации подключения телефонной линии.
Как соединить интернет кабель.

Сборка розетки для интернет-сети

Процесс установки компьютерных розеток разных производителей отличается лишь в деталях.

Подготовительные работы

  1. В первую очередь к точке, где будет подключён роутер, прокладывается электрическая проводка.
  2. После этого подготавливается ниша для подрозетника. Подойдёт любой — даже от обычной розетки. Для высверливания отверстия используется перфоратор со специальной насадкой.
  3. Далее готовая ниша очищается от грязи, и в неё на гипс устанавливается подрозетник.

Подготовительные работы начинаются с установки подрозетника

Схемы подключения

После отсоединения клеммника можно начинать подключение проводков:

  1. Весь кабель просовывается через заднюю сторону съёмного клеммника, после чего витая пара аккуратно зачищается ножом и расправляется для соединения.
  2. Далее жилы присоединяются к клеммнику в соответствии со схемой кроссировки, изображённой на корпусе. Цвет каждого проводка должен соответствовать имеющейся цветовой схеме. Для высокоскоростного интернета (если он поддерживается провайдером) провода подключаются на клеммы 1–2 и 3–6. Информация о схеме подключения имеется у провайдера интернет-услуг.

  3. После определения схемы приступаем к присоединению жил интернет-провода, направляя их в соответствующие канавки. Кончики проводков зачищать не надо, потому как качественный коннект гарантирует сам механизм внутренней контактной площадки.

Все известные марки интернет-розеток выпускаются в двух разновидностях:

  1. Внутреннего монтажа. Коробка для внутренней розетки замуровывается в стену. После подведения провода в неё возвращается электрическая часть и закрывается пластиковым коробом.
  2. Наружного монтажа. Коробка розетки прикручивается на стену. Сначала электрическая часть с контактной пластиной, следующий этап — подсоединение проводов и монтаж декоративной коробки. Количество точек подключения на корпусе может быть разным — одна или две.

Тип подключения у этих двух видов розеток совпадает.

Установка настенной розетки

Пластиковая часть интернет-розетки прикручивается к стене — компьютерным разъёмом вниз, а кабельным входным отверстием наверх. Далее действия производятся в такой последовательности:

  1. С витой пары аккуратно зачищается изоляция на 5–7 см.
  2. Проводник заводится в пластмассовый хомутик и крепится таким образом, чтобы зачищенная часть была чуть ниже хомута.
  3. Провода подводятся к микроножам в контактной пластине и протягиваются через них до щелчка. Этот звук означает, что изоляция надрезана и провод встал на место.
  4. Лишние части проводов обрезаются. Надевается крышка — и готово.

Внешний вид разобранной настенной интернет-розетки и маркировки контактной площадки

Если щелчка не было, провод ставится на место тупой стороной ножа или тонкой отвёрткой.

Восемь проводков заводятся в контактную площадку согласно схеме

Видео: подключение настенной интернет-розетки

Установка внутренней розетки

  1. Абсолютно все интернет-розетки оснащены клеммником, к которому и присоединяются витые пары. Чтобы сделать это, нужно отсоединить клеммник от пластиковой части розетки. Для этого есть специальный белый фиксатор — стопорное кольцо. Его проворачивают против часовой стрелки до отсоединения съёмного сегмента. Со стационарного клеммника ничего не снимается. Витая пара проводится в кольцо на пластине.

  2. Далее жилы присоединяются к клеммнику по схеме.
  3. Стопорное кольцо проворачивается по часовой стрелке, чтобы фиксатор плотно зажал провода.
  4. Затем клеммник вставляется в основную часть и закрывается лицевой панелью.
  5. Остаётся только проверить, верно ли было произведено подключение. Для этого к розетке подключается модем или другое устройство. Если всё в порядке и устройство заработало, значит, манипуляции были проведены качественно.

Если понять принцип подключения, будет легко разобраться с любой моделью компьютерной розетки. Соблюдая инструкцию, можно не только самостоятельно подключить интернет, но и увеличить длину витой пары, перенести компьютер на другое место и многое другое.

Монтаж и подключение сетевой розетки

Провод витая пара укладывается в кабель-канал или закрывается плинтусом. Свободный конец выводится через подрозетник наружу (при установке врезной модели) или оставляется незакрытым (если монтируется накладной вариант). Его длина оставляется достаточной, чтобы осуществлять необходимые работы.

От самого края отступается 7-8 см и наружная оболочка с этого участка удаляется. Проводниковые пары раскручиваются, разъединяются и выпрямляются. Дальнейшие действия приведены в инструкции.

  1. Корпус розетки разбирается, отсоединяется лицевая часть и откладывается в сторону.
  2. На обратной стороне имеется цветовая схема подключения, представленная двумя вариантами: А и В. Для правильной коммутации необходимо, чтобы кроссировка розетки соответствовала схеме подключения коннектора, поэтому если его монтаж проводился другим мастером, нужно уточнить, каким способом произведена разводка. На территории России обычно используется схема «В».
  3. Обжать провода в клеммах розетки согласно выбранному варианту (цвет провода совпадает с цветом контакта). Например, как изображено на картинке, слева направо: коричневый, бело-коричневый, зеленый, бело-зеленый, оранжевый, бело-оранжевый, синий, бело-синий.

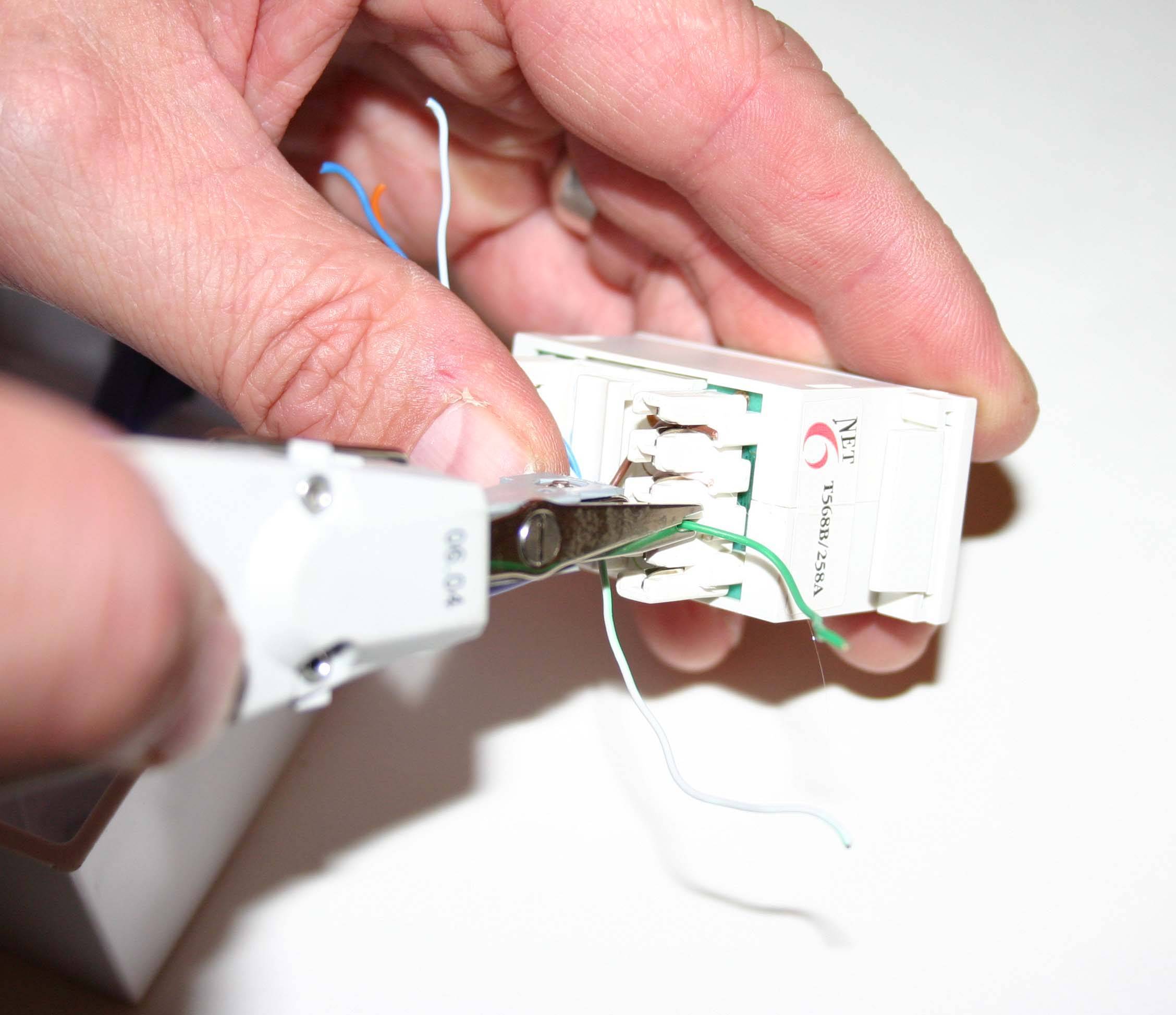

  4. Зафиксировать провод зажимом и провести предварительную проверку передачи сигнала через разъем. Для этого в разобранное устройство подключить коннектор от планшета, ноутбука или мобильного телефона и убедиться в наличии связи с интернетом.
  5. Обрезать излишки проводков. Собрать розетку, соединив обе части. Закрепить ее на стене или в ней (зависимо от типа исполнения) также как обычную электрическую точку.
    По окончании необходимо снова проверить работоспособность уже собранного устройства путем подключения ноутбука или иного гаджета.

Подключение RJ-45 проводом на две витые пары

Подготовительные действия в данном случае производятся точно так, что и в предыдущем варианте. Отличием можно считать только само подключение. Вместо восьми проводников коммутируются четыре, имеющиеся в проводе. Задействуются контакты, соответствующие цвету проводков и отвечающие выбранной схеме «А» или «В». После этого проводится обжим, сборка и установка изделия, проверка передачи сигнала.

Следует помнить, что провод с двумя витыми парами используются для передачи данных со скоростью до 1 Гб/сек. При увеличении скорости интернет сигнала, провод придется заменить и все произведенные на нем подключения тоже.

Осуществление обжима проводов на контактах розетки

Как указывалось выше. При подсоединении проводков к клеммам устройства, необходимо провести их обжим. От этой процедуры будет зависеть качество работы всей системы. Не надо думать, что нужно скрупулезно снимать оболочку с каждого проводка, после чего сажать его на болтовое соединение, как это происходит в обычных электрических розетках.

У системных разъемов контакты устроены так, что при плотном заведении на них проводника, они разрезают изоляционное покрытие и обеспечивают коммутацию с медной жилой. При этом зачищать тонкие проводки не нужно.

Такое качественное и надежное соединение достигается, когда провод заходит в контактную клемму до упора. Можно для этого воспользоваться ножом или тонкой отверткой

Но действовать необходимо крайне осторожно, чтобы не повредить провод

Что нам понадобится ?

Выбираем кабель, прокладываем

Отмерьте от точки А до Б сколько вам нужно кабеля. Прикиньте сразу как он будет идти в кабель-канале или крепиться к стенам. Возможно, вы собираетесь прятать его под плинтусом. Перед прокладкой желательно прозвонить кабель :).

До операции «обжима» кабель уже надо проложить, оставив с концов адекватный запас. К примеру, желательно, чтобы компьютер с подключенным кабелем, можно было выдвинуть из ниши, развернуть, выполнить какое-то обслуживание системного блока без необходимости отсоединения проводов.

Кабели для прокладки сети используют с 2мя и 4мя витыми парами проводов. Вам подойдет любой из них, но 4х жильный (где всего 2 пары) позволит вам подключиться только на скорости до 100 Мбит. Такой кабель дешевле, его проще обжимать, а часто большей скорости и не требуется.

Обратите внимание, каждая пара жил маркирована своим цветом. К примеру, оранжевый провод переплетен с бело-оранжевым. Каждая из пар абсолютно ничем не отличается от другой, кроме цвета изоляции

На схемах соединения и обжима жил всегда конкретизируют цвета проводов, но на самом деле если вы поменяете местами две пары — все будет точно также работать

Каждая из пар абсолютно ничем не отличается от другой, кроме цвета изоляции. На схемах соединения и обжима жил всегда конкретизируют цвета проводов, но на самом деле если вы поменяете местами две пары — все будет точно также работать.

Коннекторы RJ-45

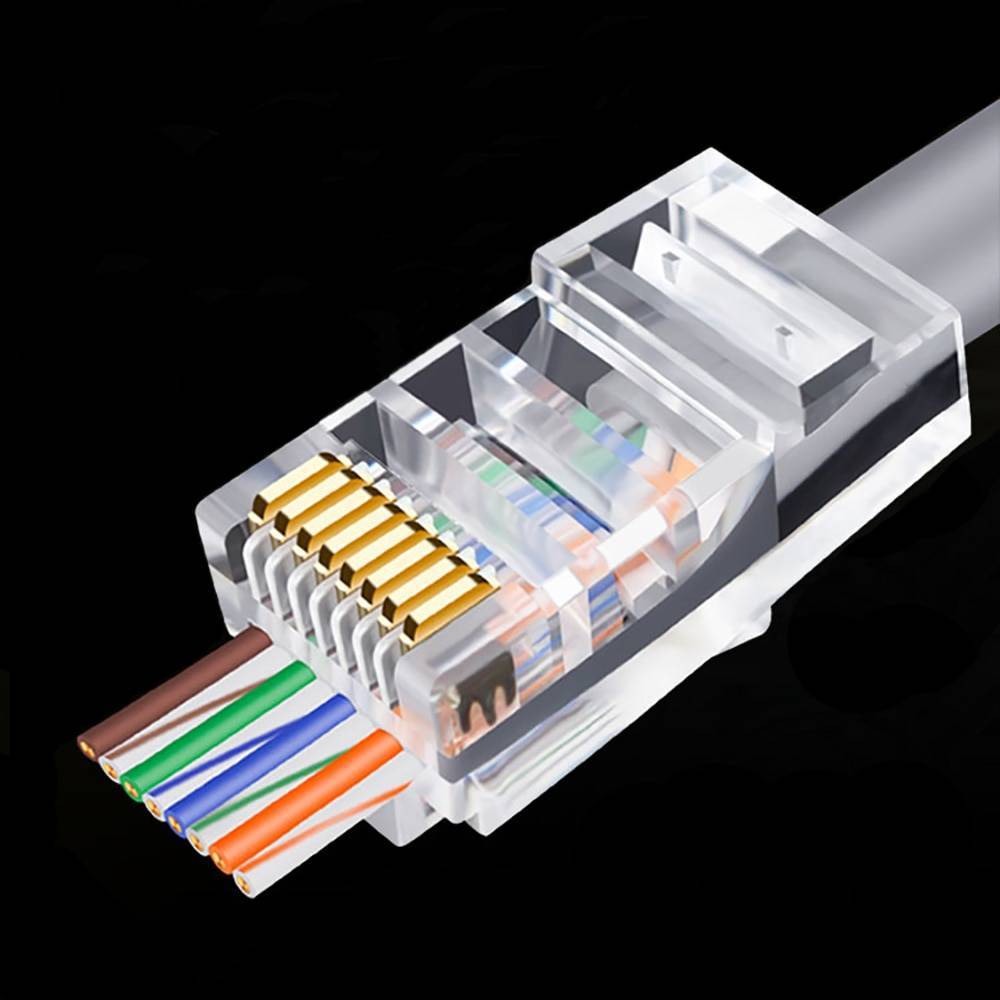

Сквозь прозрачный корпус коннектора видны 8 позолоченных контактов. Нумерация контактов от 1 до 8 показана на картинке.

Для обжима нам понадобится всего пара таких разъемов-соединителей. Но никогда не бывает лишним взять несколько штук про запас.

Обжимные клещи

На рисунке отмечены три типовые операции, которые позволяют выполнить обжимные клещи.

Зачистка общей изоляции кабеля. Ножи (1) смыкаются не до конца, и провод можно упереть в специальную планочку. Планка позволит отмерить оптимальную длину кабеля (около 1,5 см). При снятии изоляции конец кабеля можно повернуть, тогда ножи срежут защитный слой по кругу.

Обжим RJ-45 коннектора. Клещи (2) используются в самом финале, когда проводники пропущены в нужные канальцы. Зубчатая грань вдавливает ножи контактов в проводники, а специальный выступ защелкивает фиксатор провода RJ-45.

Нож. 3-ий типовой элемент обжимных клещей обычно используется для выравнивая проводников и резки кабеля. Этот нож полностью касается противоположной кромки, работает как кусачки.

Схемы обжимки и маркировка витой пары

При обжиме 8-жильной витой пары обязательно учитывайте маркировку проводов. Каждому соединению обязательно соответствует определенная цветовая гамма, которая требует плотного прилегания. В противном случае сигнал не пройдет и сеть не будет работать.

Ленивая обжимка 2 пар

В рассмотренном варианте используется прямая обжимка кабеля, в котором задействовано 8, а всего 4 жилы. Поэтому этот метод получил свое название от тех, кто не хочет возиться со всеми своими венами. Однако такое подключение подходит только для низкоскоростных сетей.

Такой обжим на данный момент не рекомендуется использовать. Дело в том, что скорость интернета постоянно растет, оборудование совершенствуется, и 4-проводная схема перестает работать в новых условиях. Поэтому рано или поздно вам придется переходить на стандартную схему. Если сеть изначально была проложена 8-жильным кабелем, то остается только обжать разъемы RJ по-новому и все заработает. Но если сеть была оснащена четырехжильным кабелем, то его придется полностью менять и перемещать.

Распиновка для локальной сети в которой больше 2х компьютеров

При использовании разъемов RJ 45 распиновка для подключения более двух компьютеров к сети соответствует стандартной схеме. Все жилы разматываются и укладываются сверху вниз или слева направо, как показано на рисунке.

Проводники выравниваются, обрезаются, а затем обжимаются. После этого каждый разъем для витой пары вставляется в свою розетку.

Прямая распиновка маркируется как 568B

Для подключения концентратора, маршрутизатора или коммутатора к компьютеру требуется прямое соединение. Этот метод более популярен в России. Он обозначен в виде 568 В и разводка ведется по обычной схеме, начиная с бело-оранжевого проводника и заканчивая коричневым. Обжим здесь прямой, так как провода на обоих разъемах расположены одинаково.

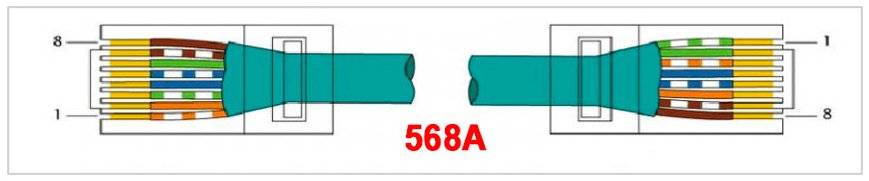

Перекрестная распиновка Crossover маркируется как 568A

Еще один способ обжать витую пару. Например, два компьютера используются для подключения устройств одного типа, схемы кроссовера или кроссовера с маркировкой 568A. В этом случае первая вилка подключается по обычной схеме, а вторая – с заменой оранжевого и бело-оранжевого проводов на зеленые и бело-зеленые жилы. Проводники поменяны местами, поэтому схема и получила такое название.

Прямой обжим с 4 жильной витой пары двухпарный провод

4-жильный кабель используется для низкоскоростной внутренней установки. При больших объемах можно сэкономить значительные средства, так как такой кабель намного дешевле обычного кабеля витой пары на 8 жил. Опрессовка выполняется в последовательности, показанной на рисунке.

Однако использование таких сетей имеет ряд ограничений, в основном по скорости. Также устройство не может быть запитано при необходимости.

Схема обжатия витой пары RJ 45 с POE стандарт IEEE 802 3AF

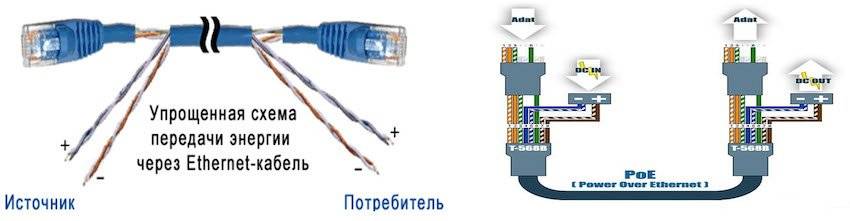

Эта схема, выполненная с использованием технологии PoE, позволяет не только передавать информационные сигналы, но и обеспечивать питание маршрутизаторов, коммутаторов, адаптеров и других устройств. Например, при подключении камер отдельный шнур питания не требуется. Таким образом, разъем совмещает сразу две функции – передачу данных и питание устройства. Напряжение в этой распиновке проходит по синему и коричневому проводникам.

категорически запрещается использовать витую пару для подачи 220 вольт, так как это может привести к непредсказуемым последствиям. Дело в том, что сечение кабеля в сети составляет всего 0,51 мм2 и рассчитан на ток до 1,5 А. При необходимости увеличения силы тока два проводника подключаются параллельно, и при этом индикатор поднимается до 3А.

Перекрестной схемой обжимайте для скорости прокачки 1 гбит/с

Схема подключения используется в высокоскоростных сетях до 1 Гбит / с. Обжимаем восемь проводов в последовательности, показанной на рисунке.

Схема обжатия консольного кабеля Rollover Cable

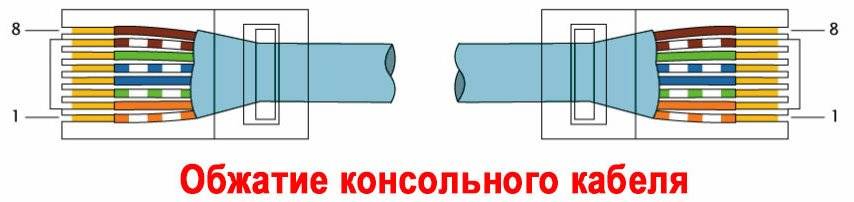

Каждый конец в этом соединении обжимается и зеркально отражается друг от друга. Эта схема используется для настройки коммутатора или маршрутизатора с помощью компьютера.

Ошибки при подключении интернет розетки

1.Неправильное подключение жил согласно протокола.

Можно запросто перепутать порядок расположения жил на коннекторе и в самой розетке. Грубо говоря перевернуть их на 180 градусов.

Здесь все проверяется более внимательным изучением надписей на корпусе розетки и цветовой расцветки самих жил. Тестер с генератором и приемником сигнала хороший помощник для выявления подобных ошибок.

При неправильном расключении жил, лампочки на тестере будут загораться не по порядку от 1 до 8, а в произвольных вариантах. Например сначала 1, потом сразу 3, затем 2 и т.д.

2. Не значительной, но все же ошибкой считается, если жилы с контактных пластин розетки срезать не после закрытия крышки, а до этого момента.

А если вы оставили запас кабеля в монтажной коробке маленьким, то и вовсе столкнетесь с большой головной болью.

3. Зачистка внешней изоляции на большое расстояние, вплоть до стен подрозетника, как в обычных сетях 220В.

Как уже говорилось ранее, здесь итог – ухудшение скорости и качества сигнала. Более того, не нужно витые пары расплетать предварительно до места среза изоляции, тем более отверткой. Просто расшивайте их раздвигая жилы на необходимую длину, чтобы завести в прорези.

По стандарту не допускается раскручивание витой пары более чем на 13мм, иначе в тестах частотных характеристик появятся ошибки перекрестных наводок (crosstalk). На практике начнутся проблемы при загрузке сети трафиком.

Распространенные ошибки при монтаже компьютерных разъемов

Наиболее часто встречаемые ошибки при установке розеток и коннекторов, связаны с невнимательным отношением к распределению проводов по цвету.

Ошибка 1. Компьютерная розетка установлена самостоятельно по варианту «В», а соединительный шнур приобретен вместе с гаджетом или отдельно, но уже в собранном виде. Пользователь без проверки начинает производить подключение. Ошибка заключается в том, что провод может быть смонтирован по схеме «А», в этом случае никакого соединения не будет. Перед применением нужно убедиться, что кроссировка коннектора произведена соответствующим образом.

Ошибка 2. Пользователь для обеспечения хорошего контакта пытается ножом зачистить проводки витой пары. Ошибка состоит в том, что это напрасная трата времени и сил. Передача сигнала от подобных процедур лучше не станет. Правильный обжим обеспечит быструю коммутацию и надежный контакт

Ошибка 3. Оставление слишком длинного свободного конца провода при проведении монтажа розетки. Ошибка выявится только после подсоединения провода, во время крепления устройства к стене или внутрь стены. Если длина кабеля не позволит поместить его в подрозетник, то всю процедуру подключения придется повторить снова, после его укорачивания. Поэтому не стоит оставлять большой кусок шнура — достаточно 15-20 см.

Ошибка 4. Использование некачественного изделия сомнительного производителя. Установка интернет розетки относится к тем вопросам, которые возникают довольно редко. Именно по этой причине не стоит экономить и ставить под угрозу пользование ресурсами глобальной сети. Лучше приобрести качественное устройство известного производителя. Тоже относится и к кабелям.

В заключение хотелось бы отметить, что интернет – выдающееся достижение современной цивилизации. Отношение к возможности доступа к этому ресурсу должно быть ответственным. Правильно выполненные работы по монтажу компьютерной розетки и шнура с коннекторами обеспечат качественную и надежную связь с всемирной информационной системой.

Прокладка «витой пары» в/на стенах


Переходим от теории к практике. Если мы говорим о прокладывании кабелей и проводов в новом здании, то особых вопросов не должно возникнуть: вкладываем витую пару рядом с остальными коммуникациями обычно в гофрированные трубочки, а их в прорезанные ложбины. Обязательно нужно помнить о количестве заводимых в канал проводов и их среднем диаметре, а также учитывать диаметр канала +25% от общей суммы всех диаметров кабелей.

Другое дело, если делаем ремонт в уже существующем помещении и заново создаём каналы. Необходимо учитывать материал из которых сделаны стены: каркасные гипсовые панели, кирпич, бетон и т.д.

Самое тяжелое – это сделать каналы в бетоне/кирпиче, при этом не повредив остальные коммуникации. Для обнаружения проводки в стенах можно использовать любые доступные строительные электромагнитные детекторы проводки.

Нужно отметить, что пыли будет очень много, если работать в бетоне. В результате штробирования абразивной пылью и мелкими камушками будет покрыто всё, что находиться в помещении: стены, потолок, пол, мебель, оборудование. Поэтому нужно изначально освободить помещение или укрыть всё полиэтиленовой плёнкой. Настоятельно рекомендуем мастеру одеть следующий набор:

  • плотный комбинезон (курточка/штаны);
  • головной убор (можно плавательную шапочку, бандану);
  • очки (рекомендуем лыжные или иные с защитой височных участков лица);
  • тонкие и удобные перчатки, ботинки, средства индивидуальной защиты дыхательных путей (защитные маски, респираторы, повязки и т. д.).

Для штробирования (формирования каналов в пенобетонных или кирпичных стенах) нужно воспользоваться следующими инструментами: штроборубы, штроборезы, бороздоделы. Как вариант? ещё возможно использовать мощные «болгарки» с режущими дисками с алмазным напылением.

Глубина резки канала должна составлять 30-35 мм, ширина до 25 мм исключительно для одного или нескольких проводов витой пары. Абсолютно все каналы и желоба необходимо делать под прямым углом – это обязательное правило любого строительного ремонта.

Что касается полостей под розетки, их делают с помощью шлямбура, электрического молотка или дрели-перфоратора с насадкой под розеточное отверстие. Но первоначально нужно определить примерное размещение интернет-розеток в помещениях.

Как правило, отверстия под RJ45-розетки сверлят на высоте 1000-1200 мм от пола или же 150-300 мм. Для жилых помещений достаточно одной или двух розеток на противоположных стенах комнаты. Для офисов обычно ставят одну розетку возле будущего рабочего места.

В серверных и аналогичных по своим функциям помещениях иная стратегия: делают 3-4 отверстия под модульные розеточные блоки, два блока на одной стене и по одному на всех остальных стенах.

И последнее, на что необходимо обратить внимание в части прокладки проводов, иногда есть возможность проложить коммуникации под полом или в потолке комнаты. В такой ситуации вопрос о штробированни стен не поднимается, достаточно завести провод под пол или в потолок и вывести в районе розеточного отверстия на стене

Сетевые розетки Legrand

Благодаря огромной номенклатуре выпускаемой продукции в компании Legrand, компьютерная розетка и схема подключения может несколько варьировать. Здесь многое зависит от типа розетки, некоторых особенностей монтажа, подключения и ее крепления.

А если сюда еще добавить разнообразные дизайнерские решения в оформлении, богатую цветовую гамму и виды материалов, используемых для изготовления розеток, то ассортимент становится поистине всеобъемлющим. Давайте же постараемся для начала разобраться хотя бы в основных критериях выбора компьютерных розеток.

Итак:

Прежде всего, обратить внимание стоит на категорию информационной розетки. Компания Legrand выпускает розетки категории 5е и 6

На данный момент уже анонсирован выпуск розеток категории 6а, но они пока не представлены на нашем рынке.
Давайте разберем в чем отличия этих категорий. Розетки категории 5е предназначены для передачи данных с частотой до 100МГц, а категории 6 до 250МГц. Если же говорить о скорости передачи данных, то розетки категории 5е способны передавать до 1Гбит/с, а категории 6 — до 10Гбит/с. Учитывая скорость развития информационных технологий, целесообразно использовать розетки категории 6, несмотря на то, что их цена несколько выше.


Виды кабелей витой пары

Следующим достаточно важным параметром является тип кабеля, для которого предназначена информационная розетка. В большинстве случаев это тип кабеля UTP, но розетка компьютерная Legrand и схема подключения могут быть предназначены и для кабелей STP или FTP. Данный тип кабелей может быть использован только для розеток 6 категории.

Кабель UTP — обычный кабель с витыми парами, без экранирования. При наличии экрана в виде оплетки кабель обозначается STP, а если в качестве экрана использована обычная фольга, то кабель обозначается FTP

Кроме того, существуют различные модификации с оплеткой и фольгой как кабеля в целом, так и отдельных жил.
Еще одним фактором, на который советует обратить внимание наша инструкция, является способ крепления и монтажа непосредственно коннектора. Кроме обычных коннекторов, все большее количество моделей снабжается коннекторами быстрого монтажа

Особенности подключения розеток такого типа мы опишем ниже, и вы сможете выбрать более удобную для вас модель.


Способы подключения коннектора

Ну и последним параметров является количество коннекторов, установленных в одной монтажной коробке. Это может быть изделия на 1 или 2 коннектора. И тут вы можете выбрать модель наилучшим образом отвечающую на ваши потребности.

Подключение розеток Legrand

Теперь подходим к наиболее важному вопросу. Как выполняется подключение компьютерных розеток Легранд, lexman, и вообще как подсоединить интернет-розетку?. Для этого давайте сначала разберем общие принципы подключения информационных кабелей, а затем особенность их подключения к коннекторам разного вида

Для этого давайте сначала разберем общие принципы подключения информационных кабелей, а затем особенность их подключения к коннекторам разного вида.

Для подключения гнезд и разъёмов данного типа используется кабель витая пара, который имеет строго нормируемое цветовое обозначение каждой жилы. Опираясь на это цветовое обозначение, и выполняется подключение.

Практически все современные локальные сети используют для подключений разъем RJ-45. Хотя официальное название данного разъема – 8Р8С, что в расшифровке аббревиатуры означает: 8 позиций, 8 контактов.
Итак:

  1. На данный момент существует два общепринятых стандарта подключения: TIA/EIA-568A и TIA/EIA-568B. Отличием между ними является расположение проводов.
  2. Для стандарта TIA/EIA-568A к первому контакту разъёма подключается зелено-белый провод, затем по возрастающей: зеленый, оранжево-белый, синий, сине-белый, оранжевый, коричнево-белый и коричневый. Такой способ подключения получил несколько меньшее распространение.
  3. Для стандарта TIA/EIA-568B чередование проводов следующее: оранжево-белый, оранжевый, зелено-белый, синий, сине-белый, оранжевый, коричнево-белый, коричневый. Данный тип подключения применяется значительно чаще.

Схема подключения компьютерной розетки Legrand ничем не отличается от общепринятых норм. При этом любую розетку можно подключить согласно обоим стандартам. Соответствующее цветовое обозначение имеется на поверхности коннектора.

  • Прежде всего, нам следует добраться до коннектора. В разных моделях может потребоваться разобрать розетку, но в большинстве до коннектора можно добраться без дополнительных усилий.
  • Вскрываем крышку, закрывающую контактную часть. Для этого, используя отвёртку, вставляем ее в гнездо для кабеля и поддеваем крышку вверх.
  • Теперь разделываем кабель и укладываем жилы кабеля согласно цветовой маркировке на крышке коннектора.
  • С усилием закрываем верхнюю крышку. Во время этого выполняется обжим жил кабеля и обеспечивается надежный контакт. После этого можно обрезать излишки жил кабеля, выступающие за крышку.
  • После этого необходимо установить информационную розетку в посадочное гнездо и закрепить ее винтами. Розетка готова к работе.

Как проверить качество обжима интернет-кабеля

После обжима кабеля нужно убедиться в исправности соединения. Обычно это делается одним из следующих способов.

Первый способ — тестер кабельный

Профессиональные работники используют специальные устройства – тестеры LAN. Это устройство обычно состоит из двух частей. Это позволяет одновременно тестировать оба конца сетевого кабеля. Основное и дополнительное устройства имеют порты для подключения разъемов. После подключения используемые кабели проверяются.

В приборе есть индикаторы, соответствующие каждому из проверяемых проводов. Будут отображены результаты, полученные во время проверки. Если контакт сильно обжат, его легко обнаружить.

Второй вариант — мультиметр

Основной способ проверить свой дом – использовать мультиметр. Во время тестирования он устанавливается на звук или использует наименьшее сопротивление (например, 200 Ом). В этом случае рекомендуется включить звуковую индикацию. Для проверки возьмите оба Интернет-разъема сетевого кабеля и поместите их рядом. Затем назовите каждую пару прядей одного цвета. Если между ними нет электрического контакта, это будет немедленно обнаружено.

Эта проверка не займет много времени

Важное условие – использование достаточно тонких щупов. Чтобы получить их, вам нужно использовать тонкую проволоку или заточить обычно используемые щупы

Если хотя бы одна пара проводов не звонит, вам нужно будет снова обжать сетевой кабель.

Важно! Иногда случается, что разъемы кабеля находятся в разных комнатах одновременно. Также в этом случае можно провести проверку

Дело в том, что между проводами одного цвета есть электрическая связь. В этом случае рассмотрите цветную нить и полосатую нить одного цвета. Таким образом, один провод можно вставить в предназначенную розетку, а во втором можно измерить сопротивление между каждой из указанных пар. Его значение должно быть примерно одинаковым во всех случаях. Если нет, значит обжим кабеля был некачественным.

Третий способ — подключение устройства, с другими устройствами

Этот вариант – самый простой способ проверить. В этом случае вам необходимо подключить компьютер и проверить подключение к Интернету или локальной сети. Если все работает правильно, значит, кабель обжат правильно.
