Как своими руками перевести пластиковые окна на зимний режим
Для этого требуется:

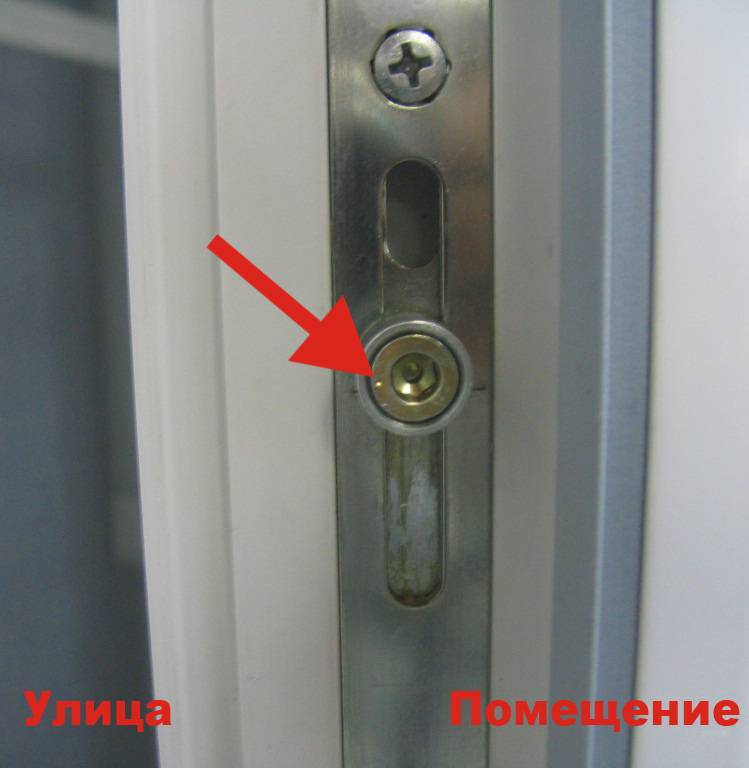

- найти на створке эксцентрик;
- определить его тип и подобрать подходящий инструмент для регулировки;
- вставить ключ в шестигранное отверстие или отверстие «звездочка», либо захватить овальный/круглый эксцентрик без отверстия плоскогубцами;
- повернуть/сдвинуть его в нужное положение.
Возможно, помимо регулировки прижима, потребуется выполнить и другие действия по изменению положения створки – ее смещению по горизонтали или вертикали, как показано на иллюстрации ниже. Для этого ключ вставляется в соответствующие отверстия на петлях или на держателях створки.
Важно: регулировка петель производится при снятом защитном колпачке!
Более подробно и «в движении» о том, как настроить окна на зимний режим, рассказано в небольшом видео.
Если механизм засорился пылью, шерстью домашних животных, заржавел или просто долгое время не использовался, перед регулировкой может потребоваться смазка. Ее выполняют с помощью традиционного машинного масла или WD. Второй вариант более рационален, поскольку совмещает «два в одном» — возможность быстрой очистки деталей от грязи и их смазку одновременно. Удобно и то, что жидкость можно впрыснуть в механизм, залить таким же образом масло может быть затруднительно.
Ниже показана схема узлов пластикового окна, которые также могут потребовать смазки в процессе эксплуатации.
Диагностика фурнитуры
Профилактика, лучший метод борьбы с болезнью. Это же касается в полной мере и оконных блоков. Некоторые домашние мастера могут возразить: створка в принципе закрывается нормально, нигде не скрипит. Как определить, где крутить, поджимать, поворачивать. С одной стороны они правы. Нельзя лезть в отлаженный механизм. В то же время, некоторые отклонения в работе запорного и поворотно-откидного механизма можно найти на ранней стадии и устранить, не доводя до серьезных проблем.
Например, незначительная потеря геометрии в первое аремя на работе створки никак не сказывается: нигде не заедает, закрывается легко. Но зато сильно возрастают нагрузки на верхнюю петлю в связи с изменением центра тяжести, который уходит в сторону импоста (достаточно сдвига на 0,1 мм). Она же, петля, в свою очередь, с еще большей силой действует на отрыв от металлопрофиля внутри рамы. В этом случае наблюдается эффект снежного кома: чем дальше уходит центр тяжести от петель, тем больше нагрузка на раму, чем больше нагрузка на раму, тем больше деформация металла. И так до тех пор, пока створка не села на нижний профиль ПВХ.
Если вовремя вернуть центр тяжести на место, то окно долго будет работать без каких-либо регулировок. Ведь рама уже отреагировала своей деформацией на вес створки с центром тяжести в первоначальном месте и у нее есть запас.
Та же ситуация и с силой прижима. Если своевременно перейти на регулировку «зима-лето», долговечность уплотнителей можно значительно продлить.
Теория закончилась. Переходим к практике.
1. Проверка плотности прижима. Сила прижима зависит от двух факторов:
- естественного старения уплотнителей;
- отходом створки от рамы в результате деформации фурнитуры.
Естественно, нужны разные методы проверки и регулировки.
Способ первый. Проверка уплотнителей. Для проверки уплотнителей выполняем следующие операции:
- все цапфы переводятся в нейтральное положение (что это такое и как выполняется см. в инструкции, как отрегулировать пластиковые окна самостоятельно на зиму или лето);
- окно закрывается;
- зажженная спичка или зажигалка подносятся к закрытому окну. Отклонение пламени в любую сторону (поток воздуха может быть не только с улицы, но и из квартиры) говорит, что нужен перевод створок в сезонный режим.
Есть другой способ:
- прижим устанавливается в нейтральное положение;
- между рамой и створкой вставляется стандартный лист формата А4;
- окно закрывается;
- лист вытягивается.
Если бумага зажата и готова порваться, уплотнители находятся в хорошем состоянии и не требуют дополнительных регулировок.
Способ второй. Проверка плотности прижима фурнитурой. Отойти от рамы створка может и по другим причинам, например, из-за ножниц. Проверяется это теми же способами, что приводились выше, но с некоторыми уточнениями:
с помощью цапф створка переводится в зимний, самый плотный режим;
окно закрывается;
зажженная свечка подносится к закрытой створке
Здесь, внимание, нужно проверять не в одном месте, как в предыдущем случае, а по всему периметру, т.к. проблема может быть в каком-либо углу или между рамой и створкой
Кстати, визитной карточкой некачественных окон как раз и является сквозняк между петлями.
Так же и с бумагой. Проверяется каждый угол и щель между рамой и створкой. Если дует, или лист легко вытягивается, проблему устраняют, о чем подробно будет рассказано дальше.
2. Проверка геометрии. Начало ли провисать окно или пошел процесс перекоса профиля створки можно узнать с помощью простого карандаша и рулетки. Для этого нужно или обвести закрытую створку по периметру, или отметить положение ее углов и середины на раме и импосте. Как это сделать, можно посмотреть на фотографии, размещенной ниже (красными стрелками показаны отметки карандашом).
После этого окно открывается и рулеткой измеряется, насколько профиль створки накрывает раму. Нормальная величина «нахлеста» — 8 мм. Отклонения требуют вмешательства:
- 1-2 мм на раме в верхнем углу — регулируется положение окна по вертикали и горизонтали с помощью специальных винтов, расположенных в петлях;
- 1-2 мм на импосте при сохранении прямоугольного следа от карандаша — створка сдвигается по горизонтали от импоста к раме регулировочными винтами в петлях;
- 3 мм и более — проверяется геометрия стеклопакета, а при необходимости, восстанавливается прямоугольная форма.
Редакция сайта рекомендует в любом случае проверить длину диагонали с помощью нитки или рулетки. Ведь и минимальное отклонение в 1 мм в верхнем углу может быть вызвано как раз перекосом стеклопакета. Особо отметим, что производитель допускает разницу в длине диагоналей в 1 мм. При большей величине отклонения нужно исправлять геометрию, о чем расскажем ниже.
Можно ли определить, какой режим установлен на данный момент?
- Для первого способа нужно взять стандартный бумажный листочек А4, положить его между створкой и рамой, закрыть окно. Далее попытайтесь достать лист из закрытого окна. Рассмотрим случаи: либо он рвется и вообще никак не вытаскивается, либо его можно вытащить без особых усилий. В первом случае делаем вывод, что стоит зимний режим, во втором-обратное.
- Чтобы определить по второму способу, нам поможет цапфа. На ней находится шляпа со значком, который может быть в виде звездочек, точек и штрихов. Затем вам нужно нацелиться на сам значок. Если он направлен в сторону комнату, то это означает зимний режим, в обратную сторону-летний режим.
Переводим окна на зимний режим своими руками
В этой статье рассматривается только перевод двери на зимний режим. Летний же выставляется схожим образом, но все действия, соответственно, выполняются в обратном порядке.
Регулировка цапфы
В первую очередь необходимо внимательно обследовать цапфу, после этого подходящим инструментом нужно ее «отпустить». Поворот осуществляется на 90-180°.
Это основной момент в регулировке дверей. Однако, цапфы бывают разные и рассматривать будем сейчас каждую по отдельности.
Овальная
Регулировка таких дверей выполняется с помощью поворота поперечного сечения: там есть две части, короткая и длинная. В зависимости от выставленного градуса поворота дверь находится либо в зимнем, либо в летнем режиме.
В целом, такие двери при закрытой регулировке, то есть при переводе на зимний режим, дают достаточно плотный прижим, и холодный воздух практически не попадает в помещение.
С помощью плоскогубцев или пассатижей нужно просто повернуть деталь на торце вправо или влево. Обычно на таких деталях есть рисунки или насечки для определения режима створки: если повернута в сторону комнаты, то режим летний. Если наоборот, в сторону улицы – режим установлен зимний.
Круглая с вращающейся головкой
Для таких цапф подходит только ключ типа «звездочка», так как их устройство не позволяет использовать другой ключ. Стоит позаботиться о наличии «звездочек» в ящичке с инструментами.
Такой тип цапф встречается чаще всего в базовых блоках окон. Их регулировка не слишком сложная, достаточно повернуть винт вниз. Не стоит забывать о специальном ключе.
С эксцентрическим роликом
Это один из самых удобных способов – регулируется очень быстро, просто и беспроблемно. Можно сказать, что это буквально идеальный вариант конструкции.
Вся проблема с регулировкой – поворот маленькой рукоятки, которая находится на торцевой части балконной двери. Более ничего делать не нужно.
Некоторые рекомендации по настройке пластиковых балконных дверей
В данном разделе представлены общие рекомендации, которые можно использовать при регулировке дверей:
- Так как при переводе на зимний режим ручка становится туже, а уплотнитель прилегает крепче, то с наступлением летнего периода нужно вернуть все в изначальное положение, как на видео, ведь летом балконными дверьми пользуются гораздо чаще;
- Чтобы определить, есть ли в целом возможность регулировки степени прижима, нужно визуально осмотреть дверь. Если на цапфе есть отверстие, подходящее под ключ, дверь может быть отрегулирована и иметь как минимум два положения, зимнее и летнее;
- Если дверь даже в необходимом при погодных условиях режиме пропускает воздух или недостаточно плотно закрывается, значит проблема в уплотнителе. Он служит около 5-8 сезонов при правильном использовании.
- Цапфы могут быть расположены и на верхней части торца двери, и в середине, и на нижней – перед регулировкой стоит осмотреть каждый из них.
- Если проблема с пропусканием воздуха не решается с помощью перевода двери в иной режим, возможно, проблема в самих поджимных пластинах.
- При настройке пластиковой двери не нужно слишком сильно давить и крутить цапфу, это может привести к поломке резьбы на ней, тогда придется менять цапфу.
- При вынужденной замене цапфы нужно учесть ее форму, размер и прочие габариты. Кроме того, дверь должна в итоге закрываться и открываться свободно, ничего не должно заедать и мешать работе створки.
В целом, самостоятельно настроить и отрегулировать балконную дверь и перевести ее на зимний режим несложно: главное, следовать советам профессионалов, и в случае поломки или неисправности вовремя обратиться к специалисту. Не стоит самостоятельно пытаться починить дверь – это может привести к еще большим проблемам.
Как вам статья?
Мне нравитсяНе нравится
Режимы пластиковых окон – какие бывают и что это такое
- Зимний режим пластиковых окон – этот режим позволяет обеспечить более плотное прилегание рамки створки окна к оконной раме и, соответственно, способствует сбережению тепла в зимнее время года;
- Летний режим пластиковых окон – отличается менее плотным прилеганием створки, что обеспечивает возможность постоянной циркуляции воздуха между помещением и окружающей средой, т.е. позволяет реализовать режим микропроветривания.
- Стандартное положение (режим среднего прижатия створки к раме – эксцентрик находится посредине), как правило, окно со стеклопакетом в таком режиме одинаково хорошо работает и зимой, и летом, обеспечивая оптимальное прижимание уплотнителя.
Зачем нужна регулировка режимов пластиковых окон
Установка режимов дает возможность продлить срок службы окна. Регулировка позволяет менять степень прилегания створки к раме. Ведь в зимнее время материал сжимается, а летом расширяется. Регулирование фурнитуры ПВХ окна дает возможность снизить износ уплотнителя и крепежных деталей.
Кроме того, к числу причин, по которые нужно менять режимы, относятся:
дует из окна. Холодный воздух зимой или пыль летом – это то, чего стремятся избежать, устанавливая новое окно;
плохо открывается/закрывается створка. Например, если пластиковое окно заклинило в режиме проветривания, то одной из причин может быть – неправильно установленный режим;
провисание оконной створки. Является следствием износа петель, устраняется путем перехода в зимний режим или замены фурнитуры.
Возможность перехода между режимами реализована в фурнитуре известных производителей, типа: Maco, Roto, Siegenia Aubi, GU. Однако сегодня, настройка фурнитуры – это скорее правило, нежели исключение, для всей фурнитуры классом выше бюджетного.
Как определить, есть ли возможность перевести окна в зимний режим?
Зачастую при установке пользователь не получает информацию о возможностях оконной фурнитуры. Чтобы понять, предусмотрен ли перевод в разные режимы для конкретного ПВХ окна, нужно изучить внешний вид (маркировка) фурнитуры, в частности цапфы.
Цапфа или эксцентрик – это элемент фурнитуры, позволяющий регулировать степень прижима створки к оконной раме. Расположена она сбоку створки.
Регулировка оконного эксцентрика для перевода окна на зимний режим
Если на поверхности цапфы обозначены отверстия для ключа (в виде звездочки, отвертки, шестигранника) или же цапфа имеет овальную форму, это указывает на то, что данная фурнитура предоставляет возможность эксплуатации окна в разных сезонных режимах.
Виды оконных цапфОвальная оконная цапфа
Нужно ли переводить окна на зимний режим?
Осенью, с приближением холодов, рекомендуется перевод фурнитуры в зимний режим. В противном случае, велика вероятность появления поддувания со стороны створки. Если уплотнитель находится в хорошем состоянии, можно оставлять окно на летнем режиме. В период потепления, перевод фурнитуры в летний режим, способствует снижению давления (нагрузки) на уплотнитель и является обязательным условием ее длительной эксплуатации.
Примечание. Производители рекомендуют эксплуатацию окна в летнем режиме круглый год. Если нет предпосылок для перевода в зимний режим, его выполнять необязательно.
Как определить в каком режиме пластиковые окна?
Есть два способа проверить в каком режиме работает окно:
Оценить степень прижима створки окна к раме. Взять лист бумаги и поместить его между створкой и рамой. Если после закрытия окна зажатый лист вытягивается с минимальным усилием – значит окно настроено на летний режим, если не вытягивается (разрывается), то на зимний.

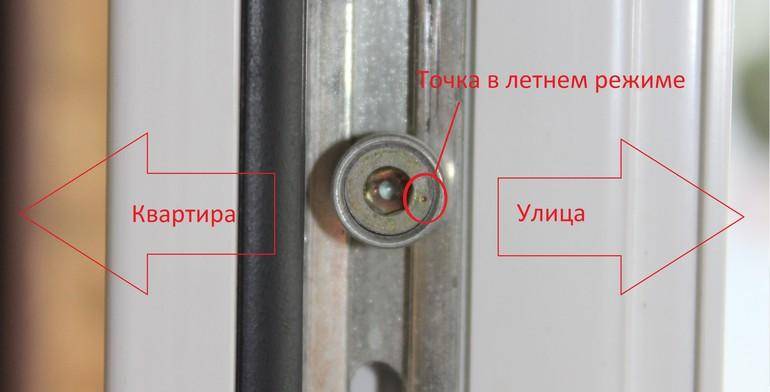

Посмотреть на положение цапфы (эксцентрика). На круглой цапфе есть черточка (точечка, звездочка), по которой можно оценить режим. Если черточка сориентирована в сторону помещения – это зимний режим, если в сторону улицы – летний.

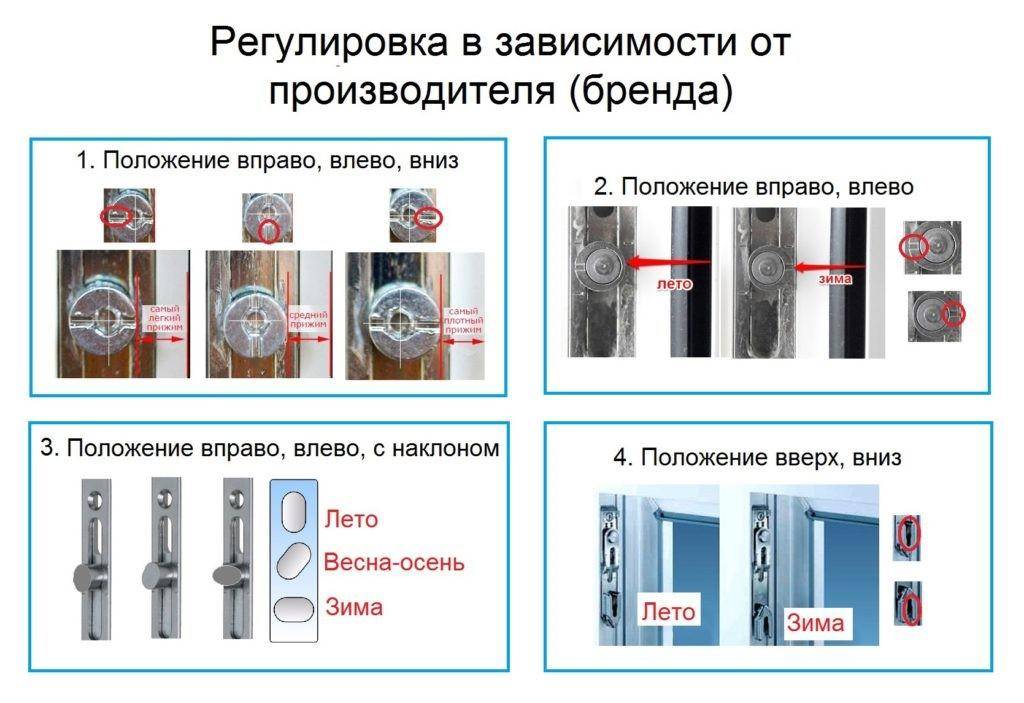

Положение эксцентрика в зимнем и летнем режиме окнаРасположение цепфы в зимнем и летнем режиме пластикового окна
Для овальных цапф действует другое правило. Если она расположена вертикально – обеспечивается слабый прижим створки к раме окна, что позволяет утверждать, о настройке окна на летний режим. Если горизонтально – сильный прижим, т.е. зимний режим.
Регулировка цапф на пластиковых окнах – разные режимы прижима оконной створки
Прижим створки
Регулируется за счет настройки верхней и нижней петель. Очень часто верхняя петля выходит из зацепления из-за неправильного открытия или при недостаточно плотном контакте створки окна, резком откидывании из открытого положения на режим проветривания или наоборот. Для устранения проблемы, необходимо плотно прижать створку, надавив на нее в верхней части, затем перевести ее в открытое положение. Иногда причиной плохого прилегания может также стать заедание замкового механизма ручки – в этом случае необходим ремонт.
Если ресурс выкручен до упора, а результата нет, верните все в исходное положение: это не та регулировка.
Если со стороны петель ощущается сильный сквозняк – это может говорить о неправильном монтаже окна. В данном случае следует снять штапик со стороны петли и подложить рихтовочные пластины – их можно изготовить из простой линейки.
Нужно учесть, что их ширина по правилам соответствует толщине стеклопакета.
Чтобы не повредить стеклопакет, необходимо следить за тем, чтобы края рихтовочных пластин не упирались во внутреннюю часть стекла. Снять штапик поможет широкая стамеска. Для этого нужно прислонить устройство в месте стыка штапика с профилем и ловким ударом отсоединить штапик.
Больше всего подходит плоская лопатка или линейка.
Основная причина появления сквозняка – плохое прилегание уплотнителя. Чтобы створка плотнее соприкасалась с рамой, стоит отрегулировать прижимной механизм петель – для этого потребуется шестигранный ключ. На створке окна располагается «язычок», если его выдвинуть сильнее, то и окно прижмется к раме прочнее. Чтобы выдвинуть язычок в петлях с левосторонним расположением, шестигранник вращают против часовой стрелки, при правосторонних – по часовой.
У различных механизмов пластиковых окон регулировка может немного отличаться, поскольку отличается количество эксцентриков, а также их конфигурация.
Зависимо фурнитуры, можно настроить сразу обе петли или только верхнюю. Чтобы затянуть или ослабить нижнюю петлю, понадобится снять колпачок и вращать болт, расположенный перпендикулярно плоскости окна.
Регулировка прижима верхней петли производится только на поворотно-откидных створках в режиме проветривания. Только так можно достать до шестигранника, регулирующего силу прижима створки сверху.
Каждое изделие рассчитано на эксплуатацию в определенном температурном и влажностном режиме, в противном случае отдельные элементы окна не будут функционировать должным образом.
В данной ситуации очень важно подумать о дополнительной фиксации окна, так как вся нагрузка перераспределена на нижнюю петлю. Некоторые модели оснащены блокираторами, состоящими из рычага или клипсы, которые блокируют створку в открытом состоянии и откинуть ее можно только в закрытом положении
В данном случае поможет нажимать на блокиратор и проворачивать ручку одновременно в режиме проветривания
В данном случае поможет нажимать на блокиратор и проворачивать ручку одновременно в режиме проветривания.
Если вы собираетесь корректировать работу оконной фурнитуры самостоятельно, необходимо знать конкретные точки ее регулировки.
Как перевести пластиковые окна на зимний режим?
Летом створки можно настроить так, чтобы степень прижима была меньше, в зимний сезон ее, наоборот, увеличивают. Перед тем как отрегулировать пластиковые окна самостоятельно на зиму, требуется проверить состояние фурнитуры и уплотнителей: они должны быть полностью исправны.
Чтобы выполнить настройку, нужно изменить прилегание, закрутив цапфы створки, для этого чаще всего используют шестигранный ключ. Окна некоторых производителей, например, Maco (Мако), можно настроить в зимнее положение с помощью обычных пассатижей
Для правильной регулировки механизма уделить внимание необходимо всем видам цапф. Их надо подкрутить по часовой стрелке, обычно достаточно 1-2 полных оборотов
Пошаговая инструкция для перевода окна на зимний режим
Решая, как переводить пластиковые окна на зимний режим, нужно определить количество эксцентриков, варианты расположения и способ регулировки. В зависимости от конфигурации и размеров ПВХ конструкции оборудуются от 3 и более цапфами. Как правило, на торце створки со стороны ручки расположены 3 штуки круглых или овальных элементов для настройки силы прижима. В некоторых моделях еще по одному эксцентрику находится на верхнем и нижнем торце и со стороны петел. Для перехода из одного режима на другой необходимо настроить каждый из них.
Необходимые инструменты
Для работы по регулировке понадобятся следующие инструменты:
- шестигранный ключ – на 4 или 6 мм, звездочка или отвертка – для корректировки круглых эксцентриков;
- плоскогубцы – для настройки овальных цапф.
Также необходимы следующие приспособления и материалы:
- ветошь – для удаления старой смазки с элементов запорного механизма;
- специальная смазка – для подвижных деталей оконной фурнитуры;
- силиконовая смазка – для обработки уплотнителя;
- набор ключей – для вертикальной и горизонтальной регулировки створки.
Для регулировки режимов пластиковых окон понадобятся шестигранные ключи
Еще нужно иметь под рукой лист бумаги для проверки качества плотности прилегания створки к раме в конце корректировочных работ.
Советы по регулировке
Перед началом процесса переключения сезонных режимов рекомендуется позаботиться о подготовке пластиковых окон к зимней эксплуатации:
- протереть все элементы фурнитуры сухой салфеткой;
- убрать пыль с поверхности оконной конструкции;
- очистить подвижные детали запорного механизма от старой смазки и нанести новый слой;
- несколько раз открыть/закрыть створку для равномерной обработки элементов фурнитуры. Далее следует удалить излишки состава сухой салфеткой.
Рекомендуется также обработать уплотнитель силиконовой смазкой, чтобы улучшить эксплуатационные свойства материала.
Пошаговая инструкция по регулировке ПВХ окон на зимний период:
- распахнуть створку и найти все эксцентрики;
- если запорный механизм фурнитуры оснащен утопленным вариантом цапф, необходимо потянуть деталь на себя для корректировки положения;
- до того, как перевести окно на зимний режим, нужно повернуть эксцентрик с помощью шестигранника или плоскогубцев: овальный устанавливается в горизонтальное положение, круглый с меткой – с ориентировкой на улицу, круглый со смещенным центром настраивается широкой стороной к внутреннему периметру оконной конструкции.
Следует знать, что эксцентрики прокручиваются вокруг своей оси, механизм не предусматривает крайней точки.
Чтобы переключить с летнего положения на зимний вариант, деталь поворачивают на 180°, переход со стандартной позиции на любую другую предполагает поворот на 90°.
Если наблюдается провисание или неплотное прилегание створки к раме со стороны навесов, следует отрегулировать запорный механизм – петли и ножницы – с помощью подходящего ключа:
- снимают декоративные заглушки;
- находят отверстие на петлях под шестигранный ключ;
- корректируют положение створки как по вертикали, так и горизонтали;
- регулировка на прижим выполняется на ножницах или нижней петле.
Далее проверяют качество прилегания:
- фиксируют лист бумаги между створкой и рамой;
- ручку ставят в положение «закрыто»;
- тянут за конец бумаги, пытаясь извлечь.
Если лист вытягивается с трудом или же порвался, это демонстрирует корректность силы прижима. Если он с легкостью освободился, придется еще регулировать плотность прилегания створки к раме.
Производители пластиковых окон рекомендуют первые 1-2 года использовать летний режим или ставить стандартную настройку. Далее, если еще действует гарантия фирмы-установщика, стоит воспользоваться услугами специалистов для сезонного обслуживания стеклопакетов. Следует знать, что механизм переключают на «зиму» поздней осенью, на «лето» – ранней весной.
В чем заключается подготовительный этап
Регулировку цапфы нужно произвести перед началом нового сезона. В летний режим переход осуществляется в середине или конце весны, после того как начинается теплая погода. В зимний режим окна нужно переводить в середине или начале осени (в зависимости от региона). Желательно, чтобы операция была проделана до наступления первых заморозков, так как разница температур оказывает непосредственное влияние на состояние уплотнителя.
Первый этап – подготовка поверхности. Необходимо:
- тщательно очистить раму и стекла;
- аккуратно, но качественно удалить загрязнения с уплотнителя;
- жесткой щеткой прочистить запорный механизм и петли;
- на все подвижные элементы нанести силиконовую смазку.
Отстраивать эксцентрик нужно только в том случае, если есть признаки неэффективного функционирования окон. Утечка тепла и образование сквозняков может быть по ряду причин, не связанных с режимом:
сильный износ фурнитуры. Нужно внимательно проверить запирающее устройство и петли. Часто в этих местах образовываются сквозняки, возникают течи. Если проблема в работе подвижных деталей, их следует заменить; повреждение поверхности рамы. Холодный воздух может проникать в помещение через трещины в пластике. Такую неисправность регулировкой режима не устранить. В данном случае необходимо заменить окно или произвести ремонт трещин, закрыв их с помощью жидкого пластика или герметика; износ уплотнителя
Здесь важно оценить степень износа резины. При незначительных повреждениях решить проблему продувания поможет переключение цапфы в зимнее положение
Как отрегулировать окно чтобы не дуло
Иногда, пластиковые окна даже после перевода цапф в положение сильного прижима, не герметичны — из-под створки дует и замена резинки ничего не дает. Это случается обычно при усадке дома. В этом случае говорят, что окно проседает.
Когда это происходит, теряется контакт запорного выступа и ответной пластины. При повороте ручки выступ-цапфа должна зайти за пластину, прижав створку. Если этого не происходит и возникают сквозняки, тепло из помещения выдувает.
Где обычно находятся цапфы (прижимные выступы)
При проседании пластикового окна регулировка другая: нужно сдвинуть створку в стону, чтобы те выступы, которые не достают до пластин, зацепились за них.
Сначала необходимо определиться, какие из цапф не дотягиваются до запорных пластин. Делается это механически.
Для начала осмотрите, створку, запомните, где есть выступы. Окно закройте. Возьмитесь за раму створки в местах установки цапф и потяните ее на себя.
Проверяем, где створка не держится
Если контакт есть, рама остается неподвижной, если нет — двигается. Так проверяете в каких местах нет контакта и определяете, в какую сторону необходимо двигать створку. Делают это регулируя нижнюю и верхнюю петлю.
