Кабель для обогрева водопроводной трубы: способы монтажа и грамотное подключение

Какие параметры влияют на выбор?

Перед тем как приобрести нужное количество кабеля, необходимо четко определиться, какой тип подойдет именно для ваших нужд. Все разнообразие этого продукта различается по пяти основным признакам:

• По типу – кабель может быть саморегулируемым либо резистивным. При этом принцип действия у обоих нагревателей одинаковый. Нагрев происходит за счет тока, который протекает по внутренним жилам;
• По материалу внешней изоляции. От этого критерия зависит возможность применения при тех или иных условиях. Например, для организации системы отопления канализации либо водостоков, необходимо выбирать кабеля с полиолефиновым покрытием. Для кабеля, который будет монтироваться на кровлю или использоваться в промышленных нуждах, где необходима дополнительная защита от воздействия ультрафиолетовых лучей, существует фторполимерная изоляция. Если кабель прокладывается во внутренней полости водопроводных трубы, то лучше выбирать пищевое покрытие, то есть изоляцию из фторпласта. Это предотвратит изменение вкуса воды, что иногда имеет место быть;
• Отсутствие или наличие экрана (оплетки). Оплетка делает изделие более крепким, устойчивым к различным механическим воздействиям, помимо этого экран выполняет функцию заземления. Отсутствие этого элемента говорит о том, что перед вами товар, относящийся к бюджетной категории;
• По температурному классу – различают низко-, средне- и высокотемпературные нагреватели. Этот показатель очень важен при обустройстве отопительной системы для водопровода и водостока. Низкотемпературные элементы нагреваются до температуры +65°С, по мощности не превышают 15 Вт/м и пригодны для обогрева труб маленького диаметра. Среднетемпературные проводники нагреваются максимум до +120°С, мощность достигает 10-33 Вт/м, применяются для предотвращения замерзания труб среднего диаметра или для обогрева кровли. Высокотемпературные термокабели способны нагреваться до +190°С и имеют удельную мощность от 15 до 95 Вт/м. Такой тип целесообразно применять в промышленных целях либо при наличии труб большого диаметра. Для бытового применения подобные проводники считаются чересчур мощными и дорогими;
• По мощности. Мощностные характеристики теплоносителя должны учитываться в обязательном порядке. Если вы подберете проводник низкой мощности, то просто не добьетесь желаемого результата. Превышение необходимого показателя может привести к слишком высокому уровню потребления энергии, что на практике окажется неоправданным. Выбор необходимого уровня мощности в первую очередь зависит от диаметра обогреваемой трубы. Согласно рекомендациям специалистов, для труб диаметром 15-25 мм достаточно мощности в 10 Вт/м, для диаметра 25-40 мм – 16 Вт/м, для трубы размером 60-80 мм – 30 Вт/м, для тех, что превышают 80 мм в диаметре, – 40 Вт/м.

Внутренняя установка

Процесс  внутренней  установки происходит следующим образом:

• Вначале перекрывают центральный вентиль водопровода или выключают насос, слив воду из гидроаккумулятора.
• Далее в тело водопровода врезается особый тройник, отвод которого может  принять обогревающий элемент. При необходимости подобные тройники врезают перед вентилем и за ним, обеспечивая проход кабеля вне запорно-регулирующего узла. Иначе обогреватель придется извлекать при каждой попытке перекрыть ветвь водопровода.
• В финале кабель  запускают  в трубу сквозь отвод монтажного тройника и  ловят  на противоположном конце обогреваемого участка. Поэтому с монтажом последнего тройника можно не спешить – дождитесь появления кабеля в створе трубы, пропустите его сквозь тройник, и только после этого монтируйте фитинг в трубопровод.

Основное преимущество внутреннего монтажа – возможность обогреть недоступный участок водопровода – подземную линию, уложенную в штробу ветвь и так далее. Главный недостаток – усложненная схема монтажа, предполагающая вмешательство в систему водоснабжения.

В итоге оптимальным решением было бы совмещение  наружной  и  внутренней схем монтажа обогревающего кабеля, когда открытые участки утепляются с внешней стороны трубы, а недоступные сегменты – изнутри трубопровода.

Монтаж греющего кабеля внутри водопровода

Давайте теперь рассмотрим процесс монтажа внутри трубы. В каком случае приходится выбирать именно этот вариант?

Например, когда вы купили дом с уже готовым водопроводом, проложенным не по правилам или с недостаточным количеством теплоизоляции.

Или вам нужно переделать дачный домик для круглогодичного проживания, а доступ к возможным местам промерзания трубы затруднен.

Дабы не раскапывать землю и не ломать конструкции, сквозь которые проходит водопровод, единственным выходом остается “запихнуть” греющий кабель во внутрь. Как это делается?

Для такой работы вам понадобится специальный сальник и тройник. Подбирайте его исходя из размеров своей трубы.

Лучше всего не использовать тройник под прямым углом в 90 градусов.

Такой угол считается экстремальным для греющих кабелей и сокращает их срок службы.

Комплект сальника заводите сквозь кабель, после чего начинаете проталкивать провод в трубу.

Перепроверьте, чтобы конец был надежно замуфтован, дабы не повредить жилы при прохождении поворотов.

Самое важное в этой работе – аккуратность. Небольшая вмятина или царапина от заусенца на тройнике могут повредить внешнюю оболочку

А это обязательно рано или поздно приведет к выходу из строя обогрева.

Как только кабель достиг конца трубки вкручиваете сальник в тройник и затягиваете его.

Если у вас не хватает места для монтажа распредкоробки, в которой будет происходить подключение проводов, можете ее разместить прямо на самой трубе через Г-образный уголок.

Профессионалы, прежде чем подавать напряжение, обязательно проверяют изоляцию кабеля мегометром.

Ну и конечно же подключение в щитовой должно выполняться через УЗО или дифф.автомат.

Вы же не хотите, чтобы вас или ваших детей ударило током в ванной в самый неподходящий момент.

https://youtube.com/watch?v=9xdcjUmU09M%3F

Особенности обогрева разных объектов

Греющий саморегулируемый или резистивный кабель подходит для обогрева различных поверхностей. Оборудование устанавливают в жилых домах, обеспечивая комфортную температуру пола в коридоре или ванной комнате. Возможно использование электрического обогрева в парниках либо водосточных трубах, которые покрываются слоем льда от тающего на крыше льда или инея.

Теплица

Для укладки контура обогрева грунта внутри теплицы необходимо:

1. Срезать слой плодородной почвы на глубину около 350 мм и разровнять поверхность.
2. Засыпать основание мелким речным песком и утрамбовать вручную или вибрационной плитой (толщина подушки – около 50 мм).
3. Выложить панели из плотного полистирола и усилить конструкцию армирующей сеткой из синтетического материала.
4. Раскатать греющий контур змейкой, выдерживая зазор между витками в пределах 150–200 мм. Провод не укладывают в проходах или в зонах, где не предполагается высадка растений.
5. Подключить систему обогрева к сети и проверить ее работоспособность.
6. Засыпать провод слоем песка толщиной около 50 мм и уложить металлическую сетку для защиты кабеля от повреждения лопатой.
7. Восстановить плодородный слой.

Труба

Для монтажа в водосточных трубах или желобах на кромках скатов используют кабель с оболочкой, стойкой к перепадам температуры и воздействию ультрафиолетового излучения. В конструкции провода должна присутствовать защитная оплетка, предотвращающая механические повреждения. Для крепления в водостоках используют перфорированную стальную ленту, винты, специальные зажимы либо трос. Наличие датчиков температуры и терморегуляторов позволяет автоматизировать работу системы (например, при прогреве воздуха выше +5°С контур отключается).

В таблице приведены значения мощности кабеля в зависимости от материала и диаметра труб. Указанные значения принимаются для средней полосы. В южных регионах России допускается снижение мощности до 24 Вт/м. Но в случае аномальных похолоданий система не справится с удалением наледи.

Материал	Удельная мощность, Вт/м	Примечание
Металл	40	При монтаже линии в 2 нитки диаметр трубы составляет 100–150 мм. Для рукавов с увеличенным сечением требуется установка дополнительной нитки обогрева.
Пластик	30

Пол в доме или квартире

Для систем обогрева выпускаются специальные комплекты, включающие в себя резистивный кабель и блок управления. Магистраль укладывают на бетонное перекрытие со слоем теплоизоляции и монтажной сеткой змейкой. Затем концы греющего контура выводят в распределительную коробку, проверяют систему на отсутствие замыканий и заливают пол бетонным раствором. Эксплуатация возможна только после окончательного затвердевания цементной смеси, которое происходит через 28 суток после нанесения.

Обогрев водостоков

Для водостоков можно применять те же греющие кабели как и  для канализационных каналов. Отличаться такие линии будут только мощностью.

Водосточные трубы реже утепляют, к тому же их диаметр больше, чем у канализационных. Чтобы растапливать в них лед, нужен нагревательный шнур, линейная мощность которого должна быть 30-50 Вт/м. Обогрев труб водостока с помощью шнура осуществляется для растапливания льда на водостоке и кровле.

Канализационные трубы, как и любые другие, подвержены промерзанию в холодный период года. Их так же нужно утеплять. Однако, линейная мощность нагревательного шнура должна быть такой же, как и для водосточных труб. Провод устанавливается методом наружного монтажа, внутренний не используется. Кроме того, греющий кабель может применяться для разогрева соленой воды. Мощные модели используются на промышленных предприятиях.

Саморегулирующийся — плюсы и минусы

Принцип работы саморегулирующегося кабеля отличается от резистивных.

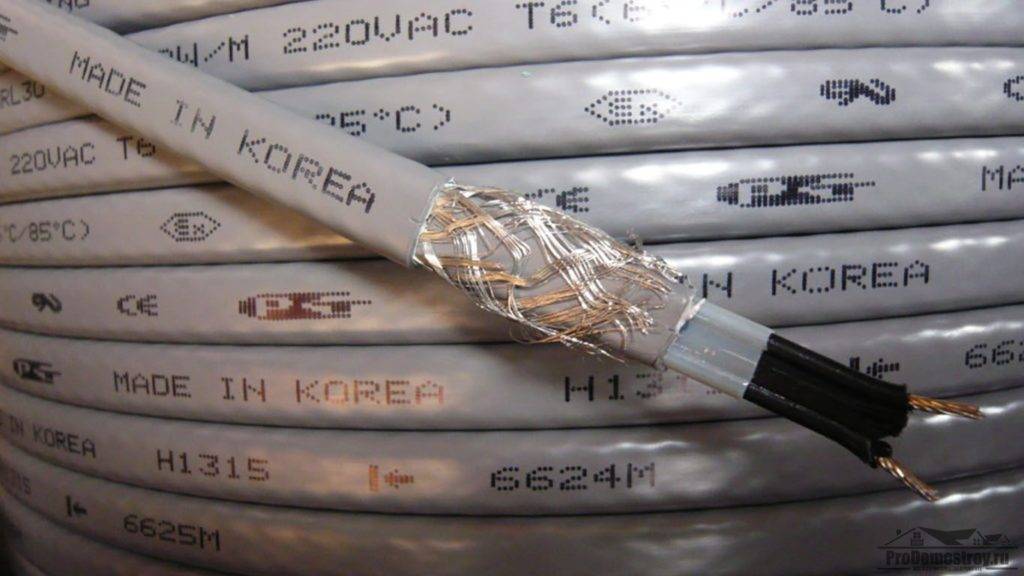

Это заложено в самой конструкции, которая состоит из таких элементов:

• 2 медные жилы в термопластичной матрице;
• 2 слоя внутренней изоляции;
• медная оплетка;
• внешняя изоляция.

Особенности устройства оборачиваются преимуществами, среди которых:

1. Универсальное применение. Используют для подогрева трубопроводов изнутри и снаружи, а также резервуаров, крыш.
2. Экономичное энергопотребление. Саморегуляция устроена так, что на участке с минимальной температурой нагрев самый большой, теплые отрезки потребляют меньше тока.
3. Удобный монтаж. Провод можно разрезать по специальной маркировке, удлинять, не опасаясь потери функциональности. Не боится перехлестов.
4. Перегрев или холодные зоны отсутствуют. Длина не оказывает влияния на теплоотдачу.

Недостаток только в высокой стоимости — самый дешевый самогреющийся кабель в 2 раза дороже резистивного. Но зато у него продолжительная эксплуатация — до 10 лет.

Принцип работы саморегулирующегося кабеля

Терморегулировка осуществляется полимерной матрицей, включающей углерод. Под его воздействием возникают токопроводящие связи различной силы в зависимости от температуры. При подключении изделия через проводники и углеродные контакты проходит ток, который нагревает матрицу. От повышения температуры увеличивается расстояние между ее графитовыми составляющими, что приводит к увеличению сопротивления. Сила тока падает, происходит охлаждение. Таким способом осуществляется непрерывная терморегуляция нагревающего кабеля.

Подбор кабеля в зависимости от теплопотери трубы и ее длинны

Для того, чтобы правильно подобрать тип греющего кабеля и его мощность, нужно учитывать следующие параметры:

• Назначение обогреваемой трубы – водопроводная или канализационная;
• Материал изготовления трубы;
• Ее диаметр и длину;
• Способ укладки кабеля – наружный или внутренний;
• Материал и толщину теплоизоляции;
• Минимальную температуру в вашем регионе.

Зная вышеперечисленные параметры, можно рассчитать теплопотери трубы на 1 погонный метр и более точно подобрать необходимую мощность и длину греющего кабеля

Теплопотери необходимо брать во внимание во время расчета в обязательном порядке. Ведь мощности кабеля должно хватить для их компенсации, иначе система обогрева просто не будет выполнять свои функции

К основным факторам, которые необходимо учитывать при расчете теплопотери относят:

• Место установки трубы;
• Минимальную температуру окружающей среды;
• Диаметр трубы;
• Длину трубы, которую необходимо обогреть;
• Толщина теплоизоляции и коэффициент ее теплопроводности;

Если вы затрудняетесь в выборе толщины теплоизоляции, ориентируетесь на таблицу, в которой указаны рекомендованные значения.

Чем больше диаметр трубы и тоньше теплоизоляционный слой, тем большее количество тепла нам потребуется. Если вы затрудняетесь с определением минимальной температуры, просто задайте соответствующий запрос в интернете. Также можно поступить и для определения коэффициента теплопроводности того или иного теплоизоляционного материала

Обязательно берите во внимание наличие на трубе дополнительной арматуры, подвесов, опор и других элементов, которые повлияют на длину нагревателя. Ведь различные вентиля, краны и т.д

так же следует оплетать кабелем.

Итак, когда все значения нам известны, можно воспользоваться формулой, для расчета теплопотерь:

Где:

Подставив известные значения нетрудно получить конкретное значение теплопотери и исходя из этого рассчитать необходимую длину гребщего кабеля по формуле:

Lк = 1,3*Lтр*Qтр/Руд.каб. Где:

• Lтр – длина трубопровода, м;
• Руд.каб. – удельная мощность кабеля;
• 1,3 – коэффициент, который подразумевает, что на 1 метр трубы приходится 1,3 метра кабеля. Может меняться в зависимости от способа монтажа. Например, при наружной укладке кабеля витками его следует принимать за 1,6 или 1,7.

Для удобства расчетов можно воспользоваться таблицей, в которой приведены значения теплопотери в зависимости от диаметра трубы и толщины теплоизоляции при коэффициенте теплопроводности 0,05 Вт/м°С.

Саморегулируемый кабель

Более удобной в плане эксплуатации является такая разновидность греющего кабеля, как саморегулируемый. Он имеет более сложную конструкцию и не бывает одножильным. Саморегулируемый проводник включает в себя:

Медные жилы, по которым подается напряжение к саморегулирующейся матрице. Максимально возможная длина и мощность проводника напрямую зависит от площади сечения жил. Например, при площади сечения 0,5 мм или 0,7 мм мощность составит 11 Вт/м и 17 Вт/м соответственно. При этом длина одного отреза кабеля и будет составлять не более 100 м. Площадь сечения 1,1 мм обеспечивает мощность в 25 Вт/м, а длина не должна превышать 80 м;
Саморегулирующаяся полупроводниковая матрица – отвечает за нагрев кабеля. Материал, из которого изготовлена матрица, способен реагировать на изменения температуры окружающей среды и изменять значение электрического сопротивления и теплоотдачи

Эта особенность делает использование такого греющего кабеля очень удобным и практически не требующей вмешательства человека
При выборе саморегулируемого кабеля очень важно обращать внимание на такой параметр, как «старение матрицы». Это процесс, который сопровождается уменьшением количества выделяемого тепла
Потеря теплоотдачи качественных проводников даже через 8-10 лет использования не превышает 10%

В то время как кабели низкого качества уже через год могут полностью потерять свои свойства;
Внутренняя изоляция – защищает саморегулирующуюся матрицу. Она должна быть достаточно прочной, целостной, иметь хорошую теплопроводность. Сопротивление изоляции должно составлять не менее 1 Ом согласно общепринятым нормам;
Экран или оплетка – необходим для защиты пользователя от поражения электрическим током. Оплетка обычно выполняется из луженой меди. Саморегулируемый проводник обязательно должен иметь экранирующую оплетку;
Наружная изоляция – необходима для защиты изделия от влияния факторов окружающей среды и механического воздействия.

Чтобы купить действительно качественный кабель обязательно нужно обращать внимание на маркировку. Если имеются латинские буквы CT, CF или CR, это говорит о наличие медного экрана и наружной изоляции

Если на кабеле имеются латинские буквы CT, CF или CR, это говорит о наличие медного экрана и наружной изоляции

В случае отсутствия подобной маркировки, можно утверждать, что перед вами полуфабрикат саморегулируемого кабеля. Как и любое изделие, проводник имеет, как и преимущества, так и недостатки. Сначала о плюсах:

• В первую очередь это надежность конструкции. Конечно, сейчас мы говорим о полноценном изделии с экраном и изоляцией;
• Устойчивость к перепадам напряжения;
• Даже при высокой мощности проводника расход электроэнергии будет сравнительно небольшим, что делает эксплуатацию экономичной;
• Помимо этого экономия достигается благодаря отслеживанию системой изменении температур и самостоятельном увеличении или снижении температуры нагрева. То есть без надобности проводник не будет работать на максимальной мощности;
• При перехлестном монтаже нет риска перегрева и выхода из строя;
• Саморегулируемый проводник практически не нуждается в обслуживании;
• Кабель продается на отрез, благодаря чему вы не ограничены в длине. Соответственно, его можно самостоятельно укорачивать по необходимости;
• Благодаря плоской форме кабеля, возможно создать максимально плотное прилегание проводника к обогреваемой поверхности, что значительно уменьшает потери тепла;
• При нагреве матрицы до температуры 85° система временно прекращает дальнейший нагрев, что защищает не только кабель от перегрева, но и поверхность трубы от оплавления;
• Нет нужды использовать терморегулятор;
• Длительный срок эксплуатации – 30-40 лет.

К недостаткам можно отнести:

• Высокую стоимость;
• Отсутствие в комплекте муфт и сальников для соединения. Их придется докупать отдельно.

Полезные советы касательно монтажных работ

Существуют некоторые рекомендации, которые помогут вам избежать ошибок при монтаже или выборе самого нагревательного элемента:

Для монтажа на трубу с нестабильными температурными показателями лучше выбрать саморегулируемый кабель

Особенно важно учитывать это, если часть трубы находится в здании, часть проложена на улице, а потом опять заходит в здание. Для обогрева потребуется разное количество тепла на разных участках
Резистивный кабель не только не сможет обеспечить это условие, но и будет расходовать одинаковое количество электроэнергии, тем самым делая его использование не экономично выгодным;
Выбору теплоизоляционного материала для отапливаемых труб следует уделить особое внимание

Правильно подобранная изоляция значительно снизит расход тепла и электроэнергии и продлит работу кабеля;
Если вы точно решили, что будете укладывать кабель поверх трубы, выполняя обмотку, обязательно уточните допустимые пределы изгиба
В противном случае, при перегибе кабеля сверх допустимых норм, его работоспособность может быть нарушена;
В случае применения греющего кабеля на трубах бытового назначения, в обязательном порядке нужно подключать его через реле утечки тока. Это необходимо для защиты от поражения электрическим током в случае повреждения наружной изоляции проводника;
Подобрать длину кабеля при прокладке поверх ли вовнутрь трубы не сложно – она равна длине трубы с небольшим запасом. Однако при наматывании кабеля на трубу, расчет длины необходимо производить как 1,6 – 1,7 от длины трубы;
Даже если вы выбрали саморегулируемый тип кабеля, для дополнительной минимизации расходов на электроэнергию, установите температурный датчик. Установите на нем следующие параметры – включение при температуре +3°С, выключение при +13°С. Такой режим позволит продлить и срок службы нагревателей, ведь они имеют определенный ресурс рабочих часов;
При установке датчика очень важно выполнить это правильно. Основная трудность заключается в изолировании его от влияния нагревателя, но при этом сохранить контакт с трубой. Только в таком случае он будет считывать корректные показания.

Датчик температуры для саморегулирующегося греющего кабеля

С помощью, каких способов можно сделать обогрев водопроводных труб кабелем?

Для начала вам следует изучить, как выполнить монтаж греющего кабеля для водопровода внутренним и внешним способом. После этого вы сможете ознакомиться с дополнительными системами обогрева водопроводных труб.

По трубе

Этот обогрев водопроводных труб применяется намного чаще. Этот процесс обусловлен удобностью монтажа системы. Также этот способ крепления включает в себя дополнительные виды. Ниже мы ознакомимся с каждым видом по отдельности.

Вдоль трубопровода

Монтаж греющего кабеля для водопровода с помощью этого способа выполнить достаточно легко. В этом случае крепить кабель для обогрева водопроводных труб необходимо внизу. Благодаря этому вы сможете обеспечить полную безопасность своей системе от механических повреждений. Обычно процесс замерзания в трубе начинается снизу. Именно поэтому вы сможете предотвратить этот процесс. Если вы планируете проложить несколько кабельных линий для обогрева трубы, тогда выполнять этот процесс необходимо по схеме ниже.

Крепления греющего кабеля к водопроводным трубам следует выполнять с помощью алюминиевого скотча. Он способен не только закрепить проводник, но и увеличить его теплоотдачу. При необходимости вместо скотча вы сможете использовать клейкую ленту.

Особое внимание необходимо уделить монтажу греющего кабеля для водопровода через углы. В этом случае проводник лучше всего размещать, как изображено на картинке ниже

Если вам интересно, то можете прочесть про установку электрокамина.

Спиралью

Если в вашем регионе замечены слишком низкие температуры, тогда размещать свой кабель лучше спиралью. В этом случае вы сможете значительно улучшить качество обогрева. Укладку кабеля для водопровода в этом случае необходимо делать следующим образом:

В этом случае нагревательный кабель будет обматываться с припуском. После этого петли необходимо завернуть в обратном направлении.

Отдельные узлы

В местах монтажа кранов или задвижек вам потребует больше нагревательного кабеля. Здесь вы сможете увидеть большой отвод тепла. Именно поэтому ниже вы сможете увидеть схемы монтажа обогревательного кабеля для водопровода.

Также мы рекомендуем просмотреть видео, которое поможет выполнить обогрев водопроводных труб кабелем своими руками.

Отдельное внимание вам следует уделить установке термодатчика для водопроводных труб. Для того чтобы предотвратить перегрев кабеля вам следует размещать датчик в самой холодной точке трубы

Место установки лучше всего обклеить алюминиевым скотчем.

Внутри трубы

Монтаж греющего кабеля в трубе необходимо осуществлять только в том случае если у вас нет возможности провести обогрев снаружи. Чаще всего этот способ используют, если водопровод уже смонтирован или находится в недоступных местах. Этот способ может иметь ряд недостатков, к которым относят:

• Может уменьшиться просвет трубы.
• Со временем проводник может начать зарастать налетом.
• В водопроводе добавиться новая точка, которая понижает надежность контура.
• Монтаж греющего кабеля осуществляется только на прямолинейных участках.

Когда вы выполняете обогрев водопроводных труб кабелем, тогда следует помнить, что этот способ тоже может иметь  ряд преимуществ. Для того чтобы выполнить установку проводника внутри необходимо придерживаться инструкции:

1. Сначала на трубу необходимо надеть сальниковый узел.
2. В месте водопровода вам следует монтировать тройник.
3. Кабель нужно проложить аккуратно до проблематичного участка.
4. Теперь сальниковый узел закручивается и герметизируется.

Как видите, внутренняя установка греющего кабеля в водопровод не представляет ничего сложного.

Способы монтажа

Греющий кабель для водопровода укладывают снаружи или внутри трубы. Для каждого способа есть специальные виды проводов — некоторые только для наружного монтажа, другие — для внутреннего. Способ монтажа обязательно прописывается в технических характеристиках.

Внутри трубы

Для установки нагревательного элемента внутри водопроводной трубы, он должен отвечать нескольким требованиям:

• оболочка не должна выделять вредных веществ;
• степень электрической защиты должна быть не ниже IP68;
• герметичная оконечная муфта.

Чтобы была возможность заправить провод внутрь, на конце трубопровода ставят тройник, в один из отводов которого через сальник (идет в комплекте) заводится провод.

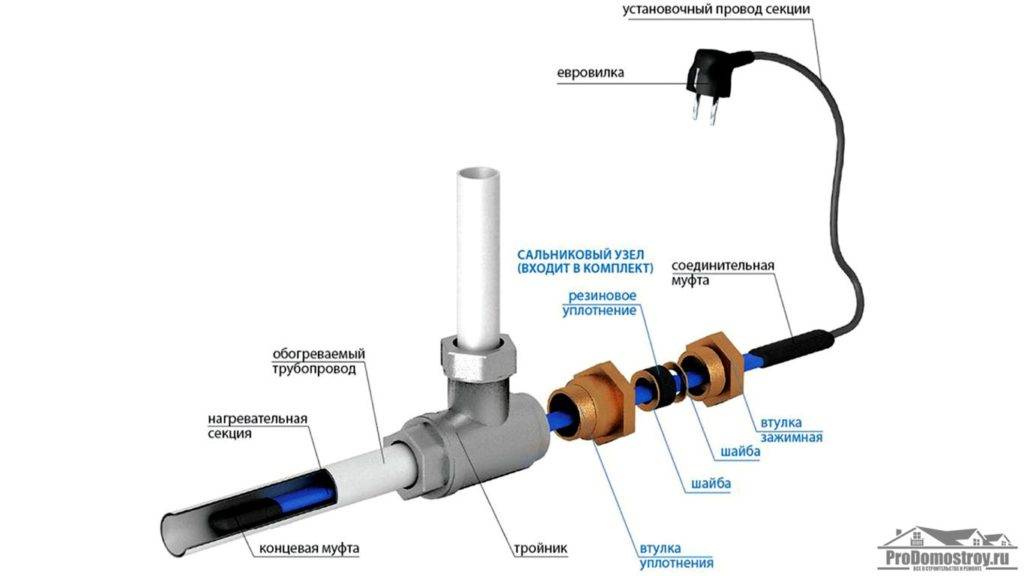

Пример установки греющего кабеля внутрь трубы через сальник

Тройник для монтажа обогревающего кабеля внутри трубы может иметь разные углы отвода — на 180°, 90°, 120°. При этом способе монтажа провод никак не фиксируется. Его просто заправляют внутрь.

Виды тройников для монтажа греющего кабеля внутри водопровода

Наружный монтаж

Закреплять греющий кабель для водопровода на наружной поверхности трубы надо так, чтобы он прилегал плотно, всей площадью. Перед установкой на металлические трубы, их очищают от пыли, грязи, ржавчины, следов сварки и т.п. На поверхности не должно остаться каких-либо элементов, которые могут повредить проводник. На чистый металл укладывается провод, фиксируется через каждые 30 см (чаще можно, реже — нет) при помощи металлизированной клейкой ленты или пластиковых хомутов.

Если тянется вдоль одна-две нитки, то монтируются они снизу — в самой холодной зоне, укладываются параллельно, на некотором расстоянии друг от друга

При укладке трех и более проводов, они располагаются так, чтобы их большая часть находилась снизу, но расстояние между греющими кабелями выдерживается (особенно важно это для резистивных модификаций)



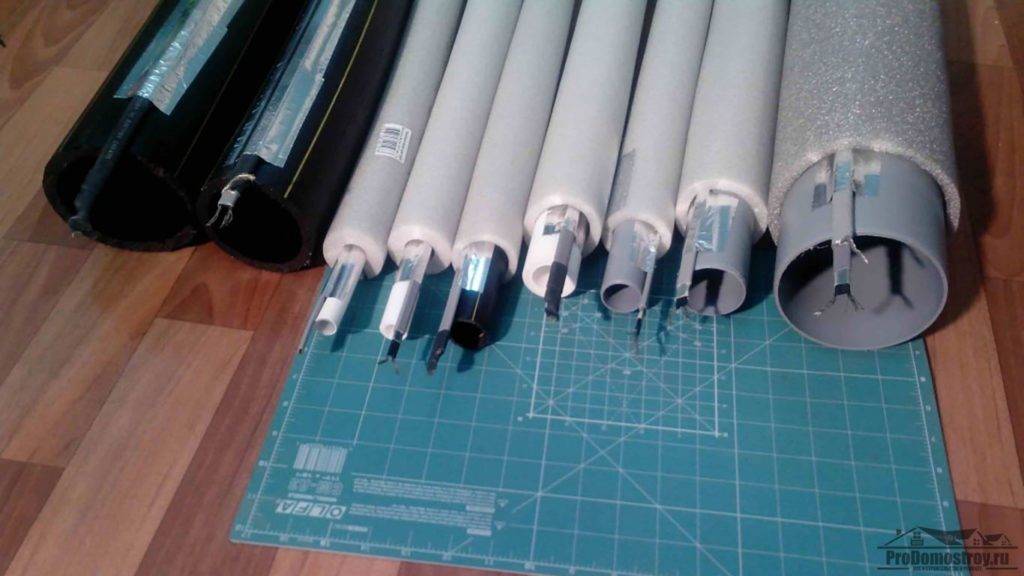

Способы закрепления греющего кабеля на трубе

Есть второй способ монтажа — спиралью. Укладывать провод надо аккуратно — они не любят резких или многократных изгибов. Есть два способа. Первый — разматывать муфту постепенно наматывая освобождающийся кабель на трубу. Второй — закрепить его с провисаниями (нижняя картинка на фото), которые потом намотать и закрепить металлизированной липкой лентой.

Если обогревать будут водопроводную трубу из пластика, то под провод наклеивается сначала металлизированный скотч. Он улучшает теплопроводность, повышая эффективность нагрева. Еще один нюанс монтажа обогревающего кабеля на водопровод: тройники, вентили и другие подобные устройства требуют больше тепла. При укладке сделайте на каждом фитинге несколько петель. Только следите за минимальным радиусом изгиба.

Фитинги, краны необходимо прогревать лучше

Полезные советы

Сориентироваться в море предлагаемых современным рынком обогревающих кабелей очень трудно – слишком много предложений от разных производителей. Что нужно знать и учитывать:

Перед тем как отправиться в магазин нужно точно знать, диаметр обогреваемой трубы, длину защищаемого от холода участка.
При этом еще нужно ориентироваться на самые низкие температуры, до каких может охладиться грунт или воздух.
Нужно обязательно уточнить наличие защитной оплетки, которая увеличивает надежность нагревающего элемента и обеспечивает заземление.
Немаловажно и следующее: тип наружной изоляции, мощность, температурный класс, а также и компания-производитель.

Тип наружной изоляции

Если для канализационных труб подходит кабель, изолированный полиолефином, то для внутреннего монтажа (непосредственно в трубу) лучше подойдет защита из фторопласта. Для наружной установки вполне подойдет и фторполимер – он защищает как от влаги, так и от ультрафиолета.

Температура и мощность

Среднетемпературная система подходит для трубопроводов большего диаметра. Максимальная температура систем — 120°С. Мощность при этом доходит до 33 Вт на метр.

Самые мощные – с температурой 190°С, мощность у них уже 95 Вт на метр. Такие системы в быту не применяются, их сфера применения – промышленность.

Выбрать и правильно рассчитать оптимальную мощность можно исходя из диаметра трубы. Примеры:

1. Для водопровода с трубами до 25 мм диаметром применяют кабели с мощностью в 10 Вт на метр.
2. От 25 до 40 мм – 16 Вт на метр.
3. От 40 до 60 мм — 24 Вт на метр и т. д.

Рекомендуемые производители

Существуют бренды нагревательных элементов, зарекомендовавшие себя многолетней, стабильной и надежной работой. Импортная продукция:

• Lavita.
• Nelson.
• Ensto.
• Devi.
• Raychem.

Наиболее популярным российским производителем считается компания Теплолюкс (ССТ), которая специализируется на качественных изделиях бытового назначения.

Самодельный греющий кабель

Ничего невозможного нет, и сделать своими руками греющий кабель также можно. В интернете достаточно информации на эту тему в виде:

1. Видеороликов.
2. Схем.
3. Статей.

Имея кое-какие навыки в элементарной электронике, а также желание для производства такового, с помощью бортового компьютера, блока питания, и некоторых материалов, многие умельцы делают эффективные, надежные и безопасные системы такого обогрева.

Наиболее распространенная причина для производства самоделок – желание сэкономить, и такие «умельцы» часто используют «беспородные» провода вместо кабелей. Так что, создавая что-то подобное, нужно сто раз подумать, прежде чем сделать что-то, что может, в итоге, привести к короткому замыканию, даже пожару. Кроме того, все, что связано с питьевой водой требует к себе особого, вдумчивого отношения.

Можно сделать кустарную автоматику, имея опыт в этом деле, но экспериментировать с проводами вовсе не стоит – дороже, в итоге, выйдет.

Говорят, что жадный платит дважды – но это еще полбеды, хуже, когда такое кустарное устройство навредит собственному здоровью и здоровью домочадцев. Не говоря уже о безопасности самого жилья и выводу из строя водопровода вследствие размораживания.

Способы монтажа

Как показывает практика, греющий кабель допустимо монтировать не только поверх трубы, но и вовнутрь.

Наружный монтаж

Для такого вида монтажа подходит любой вид проводника. Преимущество такого способа заключается в:

• Его простоте и возможности выполнить укладку самостоятельно;
• При таком расположении нагревателя, пропускная способность трубы никак не меняется, чего не скажешь о внутреннем монтаже.

В зависимости от диаметра обогреваемой трубы и особенностей местного климата, кабель рекомендовано прокладывать несколькими способами:

Кабель достаточной мощности допустимо просто плотно примотать к трубе маленького диаметра с помощью специального скотча. Такой монтаж подходит для регионов с умеренным климатом;

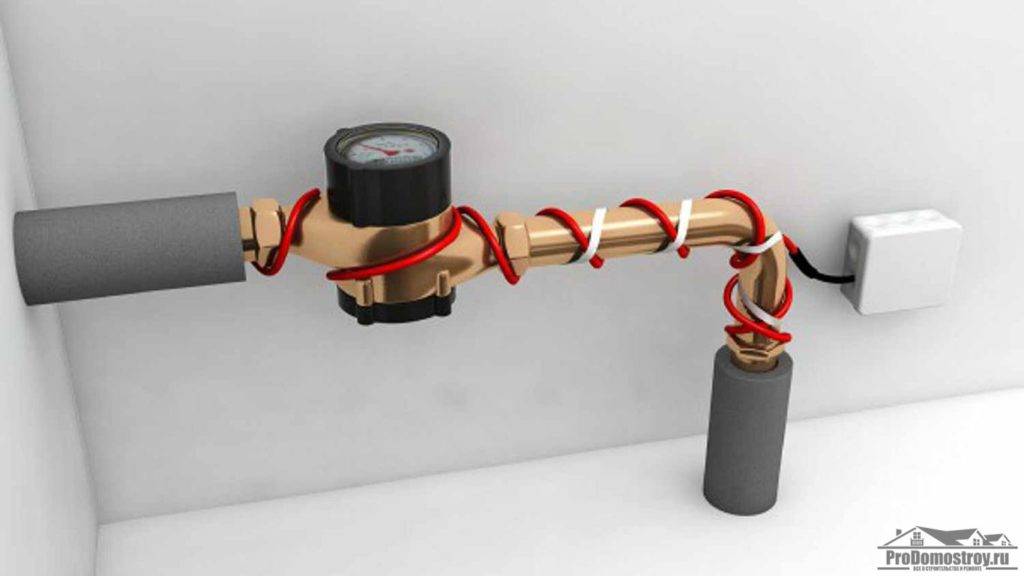

Наружный монтаж греющего кабеля без дополнительного утепления

Для регионов с более суровым климатом, лучше укладывать кабель, обматывая его вокруг трубы. Чем ниже опускается температура зимой, тем меньшим должно быть расстояние между витками. Такой способ укладки используется и при необходимости обогрева труб среднего и большого диаметра;

Укладка греющего кабеля для труб с дополнительным утеплением

• Не забывайте, что если вы используете резистивный кабель, то дойдя до конца трубы, нужно вернуть его конец в начало обмотки, так как подключать источник тока необходимо к обоим концам;
• При этом нужно избегать наложения витков кабеля. Это может привести к перегреву;
• Средний шаг между витками рекомендован примерно 5 см;
• Кабель обязательно нужно плотно примотать к трубе, не допуская его провисания или отставания от поверхности.

Внутренний монтаж

Целесообразно выбирать такой способ при достаточном диаметре труб (сечением более 40 мм), чтобы не уменьшать их пропускную способность или когда трубопровод уже залит слоем бетона или битума, и просто нет возможности реализовать наружную обмотку. Одножильные резистивные проводники не пригодны для внутреннего монтажа

При выборе саморегулируемого кабеля обязательно обращайте внимание на материал наружной изоляции, который не должен выделять вредных веществ и быть устойчивым к воздействию щелочей. Также кабель должен иметь соответствующий класс защиты – не менее IP68

Схема внутреннего монтажа греющего кабеля для водопроводных труб

Стоит отметить, что внутренний способ монтажа имеет несколько ограничений:

• Трубы не должны иметь механических соединений;
• Кранов;
• Поворотных элементов.
