Чистим воздух в помещении: простой прибор по принципу электроэффлювиальной люстры

Видео на тему

Схема ионизатора воздуха из строчника

Данная схема люстры чижевского или иначе как говорят щас ионизатора воздуха, можно изготовить своими руками. В интернете полно схем однотипных, но в данной статье представлен ионизатор воздуха с вентилятором и выполнен из строчника(трансформатора строчной развертки) и обладает множествами плюсов, он быстрей ионизирует воздух засчет потока воздуха, и более безопасен так как разрядник находится внутри корпуса.

Схема ионизатора воздуха класса HI FI

Схема питается от сети с напряжением 220 В. Микросхема-драйвер IR2153 управляет силовыми транзисторами VT1 и VT2 поочередно включая и выключая их. Нагрузка полумоста – первичная обмотка трансформатора Т1 включается между выходом полумоста и средней точкой делителя напряжения образованного полярными конденсаторами C5 и C6. Для ограничения тока в первичной обмотке Т1 последовательно с ней включается индуктивный балласт L1. Балласт представляет собой 20 витков провода диаметром 0,5 мм намотанные на чашечном сердечника Ч36 (диаметр 36 мм) из феррита М2000НМ1, межу чашечками феррита обязательно с помощью плотного картона вводится немагнитнай зазор 0,5 мм. Рабочая частота полумоста задается цепочкой R2C3 и регулируется в пределах 30-80 кГц. Регулировка выходного высокого напряжения осуществляется подстройкой частоты с помощью резистора R2.1: выходное напряжение с уменьшением частоты (с увеличением R2.1) возрастает. Импульсы высокого напряжения с вторичной обмотки трансформатора T1 поступают на вход умножителя на 4 собранного по симметричной схеме на диодах VD4-VD7 и конденсаторах С9-С11 . Выходное напряжение умножителя (10-12 кВ) подается на систему острий, представляющую собой многожильный медный провод, проводники которого разведены «зонтиком» и согнуты под прямым углом. Расстояние между остриями и корпусом – 12 мм. Один из выводов вторичной обмотки трансформатора заземляется (соединяется с корпусом). Для предотвращения возникновения высокой разности потенциалов между корпусом и остальными частями схемы введены резисторы R5-R7. Разрядник SG1 представляющий собой искровой промежуток длиной 5 мм предназначен для предотвращения пробоя вторичной обмотки трансформатора при регулировке выходного напряжения (резистором R2.1).Ионизатор вместе с системой острий помещается в металлический корпус компьютерного блока питания стандарта АТХ и поэтому электрическое поле высокой напряженности вблизи ионизатора отсутствует. Для создания потока воздуха, проходящего через систему острий, применяется вентилятор – кулер того же блока питания, ранее предназначенный для охлаждения. Для питания вентилятора (12 В, 0,13 А) применяется схема с реактивным емкостным сопротивлением (конденсаторы С7, С8, диодный мост VD2, стабилитрон VD3).

Для чего нужна

Качество воздуха сильно влияет на здоровье человека. Если в лесу, в горах или на морских побережьях количество ионов в воздухе составляет от 500 до 20 000 на кубический сантиметр, то в городских квартирах содержание от 100 до 300. Если дышать таким воздухом постоянно, состояние организма ухудшается, иммунитет снижается, а процессы старения протекают намного быстрее.

Проветривание и вентиляция не могут решить проблему, так как не повышают содержание ионов в воздухе. Поэтому для создания здорового микроклимата желательно использовать специальное устройство. Благодаря ему воздух насыщается полезными аэроионами примерно так же, как в горной местности. Основные функции ионизатора таковы:

1. Оздоровительный эффект для организма человека за счет насыщения воздуха отрицательными ионами. Положительное действие отмечается при многих болезнях, поэтому стоит использовать этот вариант и тем, у кого есть проблемы с легкими, пищеварением, сердечно-сосудистой и нервной системами.
2. Замедление процессов старения в организме человека, снижение усталости, повышение умственной активности, укрепление иммунной системы.
3. Устраняется вредное воздействие от работы компьютерной техники и телевизоров. Они провоцируют образование большого количества положительно заряженных ионов, что не очень хорошо для человеческого организма.
4. Уменьшается содержание пыли в воздухе, что очень полезно для тех, кто страдает от аллергических заболеваний. При работе прибора количество пылинок, дыма, копоти снижается в десятки раз.

Пример того, насколько ионизатор эффективен при уничтожении микробов.

Кстати! Очищение воздуха от пыли происходит за счет того, что аэроионы оседают на микрочастицах, меняя их заряд и способствуя осаждению.

Плюсы

• Свежесть воздуха. Вследствие выработки отрицательных ионов, воздух в помещении насыщается ими и становится похожим на тот, который можно встретить только на природе, отдаленной от заводов и машинных трасс. Таким образом происходит повышение качества воздуха в комнате. Это положительно воздействует на человека и улучшает общее самочувствие.
• Укрепление здоровья. Такой воздух способен расслабить, снять накопившееся за день напряжение и усталость, также повысить работоспособность. В особенности это полезно людям, у которых удаленная работа, или для детей перед школой. Свежий воздух снимает напряжение с глаз, избавляет дом от плесени и убивает бактерии, тем самым предотвращая различные заболевания.
• Влияние на человеческий организм. Воздух, наполненный ионами, воздействует на организм всесторонне, может влиять на кожные покровы, изменяя их чувствительность и снижая болевые ощущения. Также он способен избавить от разных кожных заболеваний и облегчить их течение.
• Влияние на рост волос. Ионизированный воздух положительно воздействует на волосы и ускоряет их рост. Это качество в особенности полезно людям, которые страдают от чрезмерного выпадения волос и облысения.
• Воздействие на центральную нервную систему. Такой воздух положительно воздействует на ЦНС и улучшает метаболизм человека. Тем, у кого есть проблемы с лишним весом, присутствует постоянная усталость, апатия и раздражительность, явно нужно обзавестись прибором.

Достоинства ионообразующих приборов

Почему человек может себя чувствовать плохо в местах большого скопления народа? Во время дыхания образуются частицы с положительным зарядом. Более того, установленные в таких местах системы кондиционирования, другие приборы так же выделяют положительные ионы. Это и приводит к ухудшению самочувствия.

Человек будет себя хорошо чувствовать в хвойном лесу, потому что при фотосинтезе происходит массовое выделение отрицательно заряженных частиц. Значительно улучшается самочувствие и при прогулках вдоль берега моря. Морская вода, разбрызгиваясь при ударе о береговую линию, образует несчетное количество брызг, которые в этот момент получают отрицательный заряд и через некоторое время отдают его окружающему воздуху.

Кроме этого, воздух, насыщенный отрицательными ионами, постоянно циркулирует в горах. Там это образуется в результате активного воздействия ультрафиолета.

Не последнюю роль играет и то, в каких домах проживает человек. Так, стены выполенные из бетона или кирпича, нейтрализуют отрицательно заряженные частицы.

Современный человек много времени проводит в замкнутом пространстве — квартира, офис, производственный цех. Из вышесказанного следует, то что в помещениях концентрация отрицательных аэроионов значительно ниже чем на открытом воздухе. Для того, что бы восставить баланс, применяют искусственную ионизацию воздуха. Ее можно выполнить с применением специальных устройств — ионизаторов.

Аэроионотерапия и аэроионопрофилактика

Все эти устройства применяют с одной целью — обеспечение в помещениях необходимой концентрации отрицательно заряженных частиц, которая необходима для нормального функционирования человека. Кроме человека отрицательно заряженные частицы оказывают положительное воздействие и на другие биологические организмы.

Сделав свое открытие А.Л. Чижевский начал применять его результаты в практической деятельности, при этом продолжая изучение их воздействия на биологические организмы и окружающий мир.

Он ввел в оборот два термина — аэроионотерапия и аэроионопрофилактика. При терапии с помощью ионизаторов в помещении создается такая концентрация отрицательных ионов, которая может быть на определенных курортах, а иногда и превышает ее в несколько раз.

Сферы применения ионизаторов — общие сведения

Электроэффлювиальный ионизатор воздуха способен очищать воздух от разнообразных загрязнений. Кроме того, его использование поможет нейтрализовать вредоносное воздействие, возникающие при работе электронных приборов, в том числе мониторов и дисплеев.

Неоднократно доказано что ионизация оказывает положительное влияние на все биологические организмы, в том числе и на растения. Это позволяет использовать ионизацию воздуха в агропромышленном комплексе. С помощью этого оборудования стимулируют рост и поддерживают на должном уровне здоровье животных и растений.

Люстра Чижевского польза, от применения которой признана в нашей стране и во многих странах мира. Предложенные им идеи взяты на вооружение и успешно эксплуатируются не только в быту, но и в офисах, и на производстве.

Кроме, насыщения воздуха отрицательными ионами, эти устройства можно использовать для фильтрации воздуха от пыли. В частности, они нашли свое применение при удалении из воздуха кварцевой или цементной пыли, что соответственно снижает вероятность заболевания силикозом и другими профессиональными заболеваниями.

Это изделие и его модификации, например, лампа Чижевского, применяют на производствах, которые выпускают особо точные приборы, электронные схемы, лекарственные препараты и многую другую продукцию, требующую особой чистоты воздуха.

Еще одно применение этого изделия — борьба за чистоту воздуха в промышленных городах. В каждом крупном городе найдется несколько предприятий которые загрязняют воздух своими выбросами. Среди них можно найти и сажу, и соли редкоземельных металлов, и органические соединения.

Для нужд авиации, космонавтики и подводного флота были спроектированы и изготовлены приборы которые позволяют предупредить ионное голодание. Так, ее вмонтируют в кислородные подушки и в системы обеспечения воздухом авиационной и подводной техники.

Не обошла своим внимание аэроионификация и медицину со смежными ей отраслями. Так, приборы, разработанные А.Л. Чижевским, стерилизуют воздух в операционных, лабораториях, изоляционных боксах

Устройства этого типа применяют в родильных отделениях

Чижевским, стерилизуют воздух в операционных, лабораториях, изоляционных боксах. Устройства этого типа применяют в родильных отделениях.

Как пользоваться очистителем воздуха

Чтобы плюсы и минусы очистителя воздуха оставались сбалансированными, необходимо правильно использовать устройство. В процессе эксплуатации соблюдают несколько правил:

1. Агрегат должен на постоянной основе пропускать через себя воздух в комнате. Поэтому располагать его необходимо на открытом месте, ближе к полу или на уровне 1/3 от общей высоты помещения. Нельзя ставить прибор на высокий шкаф или под стол, располагать за занавеской на подоконнике или в нише. Со своими задачами в таком случае агрегат справляться не сможет.
2. Не рекомендуется ставить очиститель воздуха рядом с кроватью. Вентилятор создает легкий сквозняк в непосредственной близости от прибора и к тому же издает определенный шум. При таком расположении агрегат помешает спокойному сну.
3. Нежелательно устанавливать девайс рядом с отопительными приборами. Горячая батарея при близком соседстве может поспособствовать выходу агрегата из строя. К тому же очиститель за счет вентилятора начнет перегонять по комнате нагретый воздух и спровоцирует повышение общей температуры, что не всегда удобно.
4. Ставить устройство нельзя в ванной или в другом помещении с повышенным уровнем влажности. На внутренних частях агрегата будет скапливаться конденсат, чтобы быстро приведет к его поломке.

При использовании девайса необходимо помнить, что электроприбор остается потенциально опасным. Рекомендуется ставить устройство так, чтобы до него не могли добраться маленькие дети и домашние животные.

Использовать очиститель не рекомендуется на балконе и возле открытого окна — он просто окажется бесполезен

В некоторых случаях устройство способно приносить не только пользу, но и вред. В частности, эффект от его применения будет негативным, если пренебрегать своевременной заменой фильтров. Пыль и микроорганизмы будут скапливаться на них и поступать вместе с потоком воздуха в помещение в повышенной концентрации. Если прибор предполагает использование воды, ее тоже понадобится постоянно менять и к тому же еженедельно чистить устройство изнутри во избежание появления плесени.

Сколько должен работать очиститель воздуха

Чтобы девайс принес реальную пользу, работать он должен в непрерывном режиме. Микроскопические частицы пыли, аллергены, вирусы и микроорганизмы присутствуют в воздухе в помещении постоянно. Даже после полной дезинфекции они все равно быстро попадают в комнату заново через открытое окно, входную дверь, на одежде и обуви домочадцев.

Соответственно, периодический запуск девайса не принесет особого эффекта. Чтобы микроклимат всегда оставался качественным и безопасным для здоровья, прибор должен работать круглосуточно семь дней в неделю. Современные очистители рассчитаны именно на такое использование, оснащены надежными системами безопасности и защитой от перегрева.

Использование очистителя воздуха не отменяет необходимости еженедельной влажной уборки в помещении

Польза и вред люстры

Сам создатель считал, что аэроионы кислорода сродни витаминам и оказывают на организм примерно такое же положительное воздействие. До сих пор не утихают споры о том, должна ли быть в доме лампа Чижевского – польза и вред от нее научно не подтверждены. Но благодаря свойству отрицательных ионов стимулировать биохимические процессы в организме можно сделать вывод, что оборудование приносит пользу.

Положительные свойства оборудования таковы:
Повышается сопротивляемость к заболеваниям за счет улучшения иммунитета.
Человек намного лучше засыпает, качество сна на порядок выше.
Работоспособность увеличивается, а утомляемость снижается.
Нормализуется давление, улучшается состояние кровеносной системы в целом. Риск возникновения тромбов снижается, как и вероятность инфаркта миокарда.
Облегчается дыхание у людей с бронхитом.
Лучше заживают раны, ожоги и другие повреждения кожных покровов.
Эффективная профилактика синдрома хронической усталости.
Создается здоровый микроклимат, что очень хорошо для тех, кто страдает от аллергий.
Уничтожаются бактерии.
Замедление процессов старения, стимуляция обменных процессов и общее омоложение организма.

Есть у приборов этого типа и недостатки:
При долгой работе начинает образовываться озон – сильнейший окислитель, который негативно влияет на организм.
Оборудование не действует на вирусы, так как они размножаются в капельках воды, а ионизатор воздействует только на частицы воздуха.
Не стоит использовать при истощении организма, в процессе восстановления после тяжелых болезней.
Серьезные проблемы с сердечно-сосудистой системой тоже являются препятствием для использования ионизатора.

В целом, можно отметить, что серьезных недостатков нет, по крайне мере, документально они не подтверждены. Если использовать люстру Чижевского рекомендованное время и соблюдать основные правила, то польза от насыщения воздуха отрицательно заряженными ионами однозначно будет.

Еще один вариант конструкции, который встречается достаточно часто.

Конструкция и детали.

Эк­ран (люстра) -это легкое металлическое кольцо {рис. 1, б), к которому припаяна мед­ная сетка из голого прово­да диаметром 0,3…0,5 мм. Сетка имеет квадратные ячейки размером 35…45 мм. Они образуют выпуклую часть экрана, направлен­ную вниз. В углах сетки при­паяны иглы диаметром 0,25…0,5 мм и длиной 45…50 мм, которые должны быть достаточно острыми. К коль­цу прикреплены три медных провода диаметром 0,8…1 мм, развернутые под углом 120° и спаянные над цент­ром экрана. Это провода высокого напряжения. К эк­рану подводится высокое напряжение (25 кВ) от тран­зисторного преобразовате­ля тока {рис. 1, а). Для боль­ших помещений (школьных классов, мастерских и т.п.) требуется напряжение 50 кВ.

Рабочая частота двухтактного промежуточного пре­образователя 3…4 кГц. Тра­нсформатор Тр намотан на ферритовом сердечнике трансформатора вертикаль­ного отклонения телевизора. Боковые щеки каркаса ка­тушки лучше всего вырезать из текстолита или оргстекла толщиной 1 мм, гильзу (кар­кас) катушки можно сделать из любого электроизолиро­ванного материала. Ширина каркаса не менее 30 мм. Первичная обмотка (I) име­ет 14 витков провода ПЭЛ или ПЭВ 0,8 с отводом от се­редины, вторичная обмотка (II) — 6 витков того же провода с отводом от середины (об­мотка покрыта слоем изоляции толщиной 1 мм), обмот­ка III — имеет 8000… 10000 вит­ков провода ПЭЛШО 0,08… 0,1 (через 800 витков следу­ет прокладывать слой элек­троизоляционного материа­ла толщиной 1 мм). Зазоры между изолирующими про­кладками и корпусом зали­вают клеем. Транзисторы не­обходимо установить на ра­диаторах с поверхностью 300 см2, так как выделяемая на коллекторе мощность достигает 10 Вт. Выход умно­жителя напряжения со­единен с экраном (люс­трой) высоковольтным (50 кВ) проводом, при­меняемым, например, в рентгеновской аппа­ратуре или высоковоль­тных цепях автомоби­лей. Выпрямительные столбы можно заме­нить двумя селеновыми вентилями с обратным напряжением 500 В или низковольтными диодами (20…25 диодов в каж­дом каскаде при рабочем напряжении 500 В).

Экран-люстру подвешива­ют к потолку на изоляторах. Он должен быть располо­жен в 2 м от пола. Преобра­зователь тока размещают вблизи экрана, а источник электропитания преобразо­вателя в любом удобном ме­сте. Шасси нужно заземлить, например, соединив его про­водом с водопроводной тру­бой.

Для проверки работы ио­низатора можно использо­вать вату. Если ионизатор исправлен, небольшой кусо­чек ваты должен притяги­ваться к экрану-люстре с рас­стояния 0,5…0,6 м. Осторож­но приближая руку к иглам экрана, на расстоянии 70… 100 мм мы почувствуем хо­лод. Для приближенного измерения числа ионов можно применить устройство, показанное на рис. 1, в. Во время работы ионизатора не должно появляться никаких запахов. Запах свидетельствует о наличии в помещении посторонних газов (озон, окислы азота). В этом случае нужно тщательно проверить конструкцию люстры, монтаж умножителя и соединения преобразователя с люстрой

Ионизатор является источником высокого напряжения, поэтому при работе с ним надо соблюдать осторожность. Хотя сила тока высокого напряжения едва достигает  3…5 мкА и не опасна, однако прикосновение к экрану или цепи высокого напряжения грозит неприятным ударом

Инструкция по использованию

Люстра Чижевского будет оказывать положительное влияние на организм только в том случае, если использовать правильно, строго по инструкции. Главное – запомнить, что как только вы принесли конструкцию в дом, необходимо правильно провести первый «сеанс», а также монтаж конструкции:

1. Включить аппарат на 30 минут. Не более!
2. Каждый день постепенно увеличивать длительность сеанса, пока его продолжительность не дойдет до 3-4-х часов в сутки.

Если вы живете в городе, и ранее никогда не пользовались ионизаторами воздуха, то после запуска лампы Чижевского можете почувствовать головную боль или даже тошноту. Если это произошло – не беспокойтесь, так как это нормальная реакция организма на непривычный воздух в помещении. Вам нужно лишь сократить сеансы, и увеличивать их с меньшим интервалом.

Немаловажно также и грамотно установить устройство:

• Потолки помещения должны иметь не менее 2,5 м. в высоту;
• Влажность воздуха в комнате должна держаться на уровне до 75%;
• В воздухе не должны находиться какие-либо химические вещества;
• Лампа должна располагаться на расстоянии минимум 2,5 м. от техники.

Ионизатор воздуха своими руками

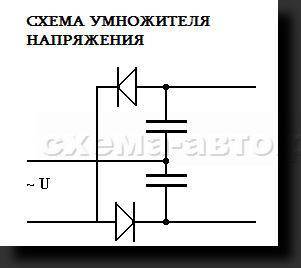

В высоковольтной цепи использован простой удвоитель напряжения. Схема преобразователя относительно проста и содержит всего один активный компонент-транзистор. Транзистор не критичен, можно использовать прямые транзисторы серии KT818 и его аналоги, можно также использовать и транзисторы обратной проводимости, к примеру – КТ819, но в этом случае придется поменять полярность питания. Транзистор желательно установить на теплоотвод.

Схема инвертора работает в широком диапазоне питающих напряжений, начинает работать практически от 1 Вольт входного напряжения. В умножителе следует использовать высоковольтные диоды типа КЦ106 и его аналоги, конденсаторы не критичны, главное, чтобы рабочее напряжение конденсаторов было выше 3кВ (в идеале 5-6,3кВ), емкость от 500 до 4700пкФ.

Высоковольтный трансформатор мотается на ферритовом сердечнике типа Б30 (размеры не критичны, форма сердечника тоже). Первичная обмотка состоит из 2х30 витков провода 0,75 мм (можно использовать провод 0,65-1мм). Поверх укладываем изоляцию из фторопласта или другого из. материала и мотаем вторичную обмотку. Обмотка мотается по слоям, каждый слой из 100 витков провода 0,05-0,1мм.

Каждый слой тщательно изолируем, во избежания межслойных пробоев. Готовый высоковольтный трансформатор желательно заливать эпоксидной смолой. Для более надежной работы, высоковольтный умножитель тоже нужно залить смолой.

ОСТОРОЖНО. на выходе схемы повышенное напряжение, для жизни оно не опасно, но при прямом контакте получите сильный удар тока – довольно болезненно и неприятно

Автомобильный ионизатор

Автомобили – это такие же замкнутые пространства, как и обычные помещения. Отличие их в том, что помимо микроскопической пыли, собирающейся внутри салона, негативного воздействия имеющихся электрических устройств, к перечню вредных факторов добавляется повышенная степень влияния бензиновых и масляных выбросов.  В таких условиях ионизирующее устройство, безусловно, необходимо. Можно его купить, а можно, опять же, собрать самостоятельно.

Прежде всего, следует понять принцип работы такого прибора: он связан с преобразователем напряжения. Схема преобразователя является простейшей для всех тех, кто хоть немного разбирается в технике. Активным элементом в ней служит транзистор. Лучше всего использовать транзисторы серии КТ 818 или КТ 819, в этом случае в схеме практически ничего не придется менять. В качестве умножителя напряжения используем диоды КЦ106 и аналоги.

Обмотку готового трансформатора следует делать по слоям, каждый из которых должен состоять из 100 витков. Каждый слой подлежит очень тщательной изоляции. После проделанных манипуляций трансформатор желательно залить эпоксидной смолой. Ждем, когда смола высохнет, подключаем таймер, соединяем с умножителем напряжения, раздвигаем выходные провода до 3 см и подключаем к сети.

Разновидности ионизаторов

Если не хотите мастерить ионизатор своими руками, выберите сподручный в магазине. Выбор может оказаться сложным из-за разнообразия отличнейших моделей. Выделяется два главных типа аппаратов по предназначению:

• аэроионизатор;
• генератор аэроионов.

Главной и профессиональной классификацией аэроионизаторов является список:

1. классический или эффлювиальный ионизатор;
2. коронный;
3. гидродинамический;
4. радиоизотопный;
5. термоэлектронный;
6. фотоэлектрический.

Простому человеку и покупателю понятна классификация: «Люстра» и компактный (мини-) ионизатор. Первая модель крупных размеров, располагается либо на стене, либо на потолке, чтобы не занимать полезное пространство в помещении. «Люстра» подходит для больших помещений, однако необходимо отдавать много сил на уборку, придется собирать пыль часто с пола, стен и мебели, с игл аппарата, которых немало. Вторая модель, как явствует из названия, небольших габаритов, переносится из комнаты в комнату, они самые безопасные для бытового использования, если в доме дети.

Существуют комбинированные модели ионизаторов в небольших квартирах, выделяются в комбинированных ионизаторах функции очистки или увлажнения воздуха. Благодаря ионизаторам-очистителям помимо насыщения воздуха заряженными ионами, происходит очистка от пыли, простудных частиц, вирусов. Уровень влажность в комнате поможет поддержать ионизатор-увлажнитель, что особенно полезно в зимнее время, когда отопительный сезон в разгаре. Комбинированные ионизаторы с легкостью влияют на распад молекул, хранящих запахи и дым.

Ионизаторы воздуха бывают квартирными, офисными, автомобильными, подходящими для целого дома. Различие позволяет правильно подобрать источник питания для ионизатора. Выбирайте ионизатор по встроенному фильтру, который покажется качественным и продуктивным. Фильтры в ионизаторах не менее важны, чем аппараты для насыщения воздуха чистыми и свободными ионами. Предусмотрены угольными, водяными, фотокаталитическими и комбинированными (НЕРА). Не забывайте делать перерывы в работе.

Как сделать ионизатор по стандартной схеме

Самодельный очиститель воздуха необходимо собирать в соответствии со схемой, соблюдая все рекомендации и порядок действий. Неправильно собранный прибор способен существенно навредить здоровью, нанести травму в виде ожога или поражения электротоком. В любом случае перед тем как сделать ионизатор воздуха своими руками, следует подготовить необходимые материалы и детали.

Основой прибора, изготовленного в домашних условиях, может послужить корпус от блока питания со старого компьютера. В качестве вентилятора подойдет кулер с того же компьютера. Силовой повышающий трансформатор можно взять любой в пределах 220/18-20 В, например ТВС 90П4. Из материалов необходимо подготовить текстолитовую плату, толщиной 2,5-3,0 мм, крепеж и соединительные провода.

Все радиодетали приобретаются в соответствии со схемой, представленной ниже:

Лучше всего подойдут транзисторы КТ315 или аналогичные элементы с такой же мощностью. Стабилитроны схемы Д815 также могут быть заменены подобными. В качестве стабилитрона VD4 подойдут элементы КС512А или Д815Д.

Готовые диодные мосты могут заменяться отдельными диодами, собранными в единый комплект. Их расчетное напряжение составляет 400 вольт, а ток – не ниже 0,5 А. Другие детали схемы заменяются аналогами с одинаковыми техническими характеристиками.

Готовый очиститель воздуха, который представляет данная схема, будет работать в следующем алгоритме:

• Генерация начальных импульсов осуществляется с помощью мультивибратора, собранного на основе транзисторов малой мощности VT1 и VT2 марки КТ315.
• Регулировка частоты таких импульсов выполняется при помощи резистора R7 в пределах от 30 до 60 кГц.
• Далее схема предполагает усиление сгенерированных импульсов транзисторами VT3 и VT4 марки КТ816, после чего они поступают на повышающий трансформатор Т2 к обмоткам I и II.
• С III-й обмотки снимается напряжение в пределах 2,5 кВ, которое, проходя через умножитель, возрастает уже до 15 кВ, после чего оно поступает на рабочие электроды этой самоделки.

Для изготовления ионизирующих электродов применяется медный многожильный провод. Вначале он очищается от изоляции, а потом все жилы загибаются в разные стороны под 90 градусов в виде зонтика. Он устанавливается от корпуса на расстоянии, подбираемом опытным путем, чтобы вырабатывалось необходимое количество ионов.

Представленная схема ионизатора воздуха, кроме основных элементов содержит искровой разрядник SG1, срабатывающий при повышенном напряжении в трансформаторной обмотке. Большое значение имеет продувка воздуха через электроды многожильного провода – зонтика. С этой целью внутри корпуса блока питания монтируется кулер. Для его питания задействован силовой трансформатор и выпрямительный блок со стабилизацией.

Если самодельный ионизатор воздуха сделан по всем правилам, он должен заработать практически сразу. После этого останется лишь выполнить необходимые регулировки.

Ионизатор воздуха своими руками: описание и схемы

Сделать ионизатор своими руками возможно, если использовать для этой цели, предложенные в интернете схемы и четко следовать всем инструкциям и рекомендациям. Однако для начала необходимо определиться с тем, какое именно устройство вы хотите получить в итоге и где именно вы планируете его использовать.

Схема для создания ионизатора воздуха своими руками

Конечно, сделать сложную и многофункциональную модель вряд ли удастся, но изготовление простого ионизатора для квартиры или машины вполне под силу каждому. Рассмотрим оба алгоритма изготовления вариантов, обращая внимания на возможные сложности и нюансы, которые обязательно нужно учитывать в процессе работы.

Схема ионизатора воздуха своими руками для домашнего использования

Для того чтобы сэкономить средства и не приобретать готовый ионизатор, его можно изготовить самостоятельно, воспользовавшись для этого следующими материалами:

• 2 пластиковых контейнера небольшого размера (для этой цели можно использовать упаковки из-под игрушек «Киндер-сюрприз»;
• вилка с двумя проводами, диаметром 0,5 мм;
• изоляционная лента;
• игла;
• ножницы.

Сборку можно проводить, используя и большее количество пластиковых контейнеров, но для первой попытки достаточно и двух.

Для сборки ионизатора воздуха своими руками можно использовать подручные детали или приобрести их в специализированном магазине

Для начала в каждом из контейнеров, при помощи иглы, необходимо проделать отверстия такого размера, чтобы в них проходил провод. После этого провода нужно раскрутить на жилы и продеть в отверстия таким образом, чтобы в одном контейнере оказались положительные, а в другом отрицательные жилы. После этого их необходимо заизолировать и соединить верхние провода.

Если вилка отделена от проводов, на этом этапе её необходимо присоединить. После этого необходимо подсоединить устройство к источнику питания, чтобы убедиться в его исправности. Для защиты конструкции, можно смастерить небольшую коробочку, которая придаст вашему прибору привлекательный внешний вид.

Как и в случае с покупным ионизатором, важно соблюдать технику безопасности в процессе использования, и строго ограничить доступ детей и животных к прибору

Для сборки продвинутого ионизатора воздуха необходимо понимать основы радиотехнических систем

Автомобильный ионизатор воздуха своими руками: инструкция для изготовления

Немного больше сложностей представляет собой самостоятельное изготовление ионизатора воздуха, предназначенного для использования в автомобиле. Для сборки такого устройства понадобится больше навыков и опыта, так что перед тем как приступить к сборке, стоит хорошо взвесить все аргументы в пользу такого решения.

Самой простой схемой сборки считается та, для которой используется генератор на микросхеме 555, которую иногда называют таймером. Это дешевая деталь, стоимость которой не более 15?20 рублей и продается практически в любом магазине радиодеталей. Для ионизатора она необходима, чтобы исполнять роль одноканального генератора. При этом настройка его рабочей частоты осуществляется путем подбора компонентов цепочки RC.

Чтобы сэкономить на покупке трансформатора, можно взять, например, тот который мог остаться от старого системного блока. В этом случае трансформатор аккуратно выпаивается из общей цепочки.

Ионизатор воздуха для автомобиля можно собрать самостоятельно, используя видео уроки из интернета

Далее необходимо заменить старую обмотку. Для этой цели можно использовать несколько слоев изоляционной ленты, которые нелишним будет обмотать сверху еще и 2?3 слоями канцелярского скотча.

После этого, согласно схеме, таймер необходимо подключить к трансформатору и присоединить умножитель напряжения, который собирается из конденсаторов и диодов КЦ 106. Затем проводки от умножителя раздвигаются на расстояние примерно 2?3 см друг от друга, после чего можно включить прибор в сеть. Появление характерного запаха озона в воздухе будет свидетельствовать об исправной работе устройства.

Ознакомившись со всеми характеристиками и возможностями приборов этого типа, не остается никаких сомнений в том, насколько положительное влияние на человека могут оказывать ионизаторы воздуха для дома. Цены на эти устройства бывают самыми разнообразными, так что каждый наверняка сможет подобрать для себя подходящий вариант, чтобы улучшить качество воздуха и восполнить недостаток ионов.
