Характеристики светодиодов, принцип работы, маркировка, монтаж

Основные характеристики светодиодов. Классификация светодиодов по их области применения

Изначально светодиоды применялись в качестве индикаторов

Элементы led-освещения различаются по области их применения. Основные типы светодиодов: индикаторные и осветительные. Устройства не одинаковы, каждые имеют свои отличительные особенности и технические параметры.

Индикаторные светодиоды

Первый LED-светильник появился в середине прошлого века. Прибор имел тусклое красноватое свечение, небольшую энергетическую эффективность. Несмотря на недостатки, разработки в данном направлении были продолжены. Спустя 20 лет появились варианты с желтым и зеленым оттенком. К началу 90-х сила светового потока достигла 1 Люмена. К началу 2000-х значение достигло уровня 100 Люменов.

В 1993 году японские инженеры представили светодиод синего цвета. Свет устройства стал значительно ярче предшественников. С этого момента на рынке стали появляться устройства с разным свечением – сочетание синего, зеленого, желтого и красного позволяют создавать любой цвет и оттенок.

В настоящее время разработки продолжаются. Появляются новые виды светодиодов. При этом сохраняется низковольтное потребление при увеличении силы светового потока.

Осветительные светодиоды

Первые модели с низкой светимостью (DIP) были пригодны для индикаторной работы (например, в темноте виден выключатель – горит небольшой красный светодиод). Современные устройства позволяют освещать значительные площади – бытовые и промышленные помещения. Мощность светодиода выросла – LED-прибор для фонарика с показателем 3Вт аналогичен лампе накаливания на 25-30Вт. Потребление электроэнергии меньше примерно в 10 раз.

Такие светодиоды получили название осветительные благодаря основной области применения. Используются в лентах, фарах, лампах, других изделиях. Изготавливаются в отдельных корпусах, которые допускают поверхностный монтаж.

Основное отличие – выдают только белый свет холодного или теплого оттенков. Классификация:

SMD – популярны модели с рассеивающим элементом на 100-130°; подложка для лампы из меди или алюминия, не нагреваются;
СОВ – более мощные, сверхъяркие, состоят из множества небольших кристаллов, угол рассеивания значительный;
Filament – обладают самым низким КПД (в сравнении с SMD), часто используются как декоративные элементы, изготавливаются различных размеров и форм.

Исходя из назначения и параметров помещения, выбирают оптимальный вариант. Характеристики осветительных устройств указаны на упаковке и в технической документации.

Основные параметры устройств

Какие же параметры характеризуют приборы? Основные параметры выпрямительных диодов:

Наибольшее значение среднего прямого тока,
Наибольшее допустимое значение обратного напряжения,
Максимально допустимая частота разности потенциалов при заданном прямом токе.

Исходя из максимального значения прямого тока, выпрямительные диоды разделяют на:

Приборы малой мощности. У них значение прямого тока до 300 мА,
Выпрямительные диоды средней мощности. Диапазон изменения прямого тока от 300 мА до 10 А,
Силовые (большой мощности). Значение более 10 А.

Существуют силовые устройства, зависящие от формы, материала, типа монтажа. Наиболее распространенные из них:

Силовые приборы средней мощности. Их технические параметры позволяют работать с напряжением до 1,3 килоВольт,
Силовые, большой мощности, могущие пропускать ток до 400 А. Это высоковольтные устройства. Существуют разные корпуса исполнения силовых диодов. Наиболее распространены штыревой и таблеточный вид.

Маркировка импортных диодов

В настоящее время широко используются SMD-диоды зарубежного производства. Конструкция элементов выполнена в виде платы, на поверхности которой закреплен чип. Слишком маленькие размеры изделия не позволяют нанести на него маркировку. На более крупных элементах обозначения присутствуют в полном или сокращенном варианте.

Для SMD-диодов чаще всего используется тип корпуса SOD123. На один из торцов может наноситься цветная полоса или тиснение, что означает катод с отрицательной полярностью для открытия р-п-перехода. Единственная надпись соответствует обозначению корпуса.

По внешнему виду корпуса не всегда удается определить производителя. Для поиска нужного изделия существуют специальные поисковики, в которые нужно ввести цифры и буквы в определенной последовательности. В некоторых случаях диодные сборки вообще не несут какой-либо информации, поэтому в таких случаях сможет помочь только справочник. Подобные упрощения, делающие обозначение диода очень коротким, объясняются крайне ограниченным пространством для нанесения маркировки. При использовании трафаретной или лазерной печати удается разместить 8 символов на 4 мм2.

Иногда в маркировке указывается дата выпуска и номер партии. Подобные отметки наносятся для возможности отслеживания более современных модификаций изделий. Выпускается соответствующая корректирующая документация с номером и датой. Это позволяет более точно установить технические характеристики элементов при сборке наиболее ответственных схем. Применяя старые детали для новых чертежей, можно не получить ожидаемого результата, готовое изделие в большинстве случаев просто отказывается работать.

Основные отличия oled дисплеев

Инновационная технология Oled может прочно войти в жизнь современного человека. Поэтому узнать о разнице между LED, LCD, Oled, будет полезно. Рассмотрим основные моменты.

Принцип работы и технология изготовления oled дисплеев

Для производства органических светодиодов применяются тонкие пленки, создающиеся из огромного числа полимерных слоёв. При подаче электротока на положительно заряженный анод, электролиты начинают двигаться к нему от отрицательно заряженного катода. Одновременно с этим последний передает в электроды в эмиссионный слой, и анод получает их из проводящего слоя. Окончательный результат: эмиссионный слой становится отрицательно, а проводящий слой – положительно заряженными.

Положительные и отрицательные частицы, движущиеся навстречу друг другу под воздействием напряжения, в какой-то миг рекомбинируют. Движение отрицательных частиц происходит быстрее, чем положительных. В связи с этим рекомбинация осуществляется у эмиссионного слоя: энергия электрона снижается, в зоне видимого света образуется электромагнитное излучение. При отрицательном заряде анода дисплей работать не станет, т.к. электроны станут перемещаться в обратном направлении, не инициируя процессы рекомбинации.

Для производства катодов, как правило, выбирают алюминий или кальций, учитывая низкую работу выхода этих металлов. Для создания анодов обычно используется оксид индия, легируемый оловом. У таких анодов отличная работа выхода, способствующая образованию «дыр» в полимерных слоях. Помимо этого, для видимого света анод прозрачен.

Непосредственно мониторы Олед изготавливаются следующим образом:

Выбор подложки.
Подготовка подложки к нанесению диодов Oled и прочих материалов.
Производство управляющей платы (из излучающих источников).
Нанесение органического материала и вида структуры определенных элементов.
Герметизация заготовки (обеспечивает надежную защиту от проникновения воздуха, влаги и пылевых частиц).

Слои органики на любой экран Oled сейчас наносят с помощью Fine Metal Mask (теневая маска FMM). Однако возможно применение других методик, например, лазерного отжига или струйной печати.

Типы дисплеев Oled

Можно выделить несколько наиболее популярных типов Oled мониторов – это AMOLED и PMOLED. Их основное отличие состоит в методе управления матрицей.

О PMOLED

В мониторах применяются контроллеры развертки картинки на столбцы и строчки: на участке соприкосновения столбца и строчки пиксель станет светиться. За один цикл можно получить свет лишь одного пикселя. Чтобы светился весь экран, следует быстро-быстро подавать сигналы на каждый пиксель, перебирая все столбцы и строчки. Аналогичное действие осуществляется в морально устаревших электронолучевых трубках (ЭЛТ).

Стоимость PMOLED-экранов низкая. Но в связи с необходимостью строчной развертки картинки, создать мониторы внушительных габаритов, имеющие достойное качество видео, невозможно. Как правило, диаметр дисплеев – не более 7,5 см. (3 дюйма).

Об AMOLED

Управление всеми пикселями осуществляется напрямую, поэтому AMOLED-экраны способны быстро воспроизводить картинку. Кроме того, величина мониторов может быть довольно большой. Уже сейчас выпускаются модели диаметром в 100 см. (40 дюймов).

Однако выпуск AMOLED-дисплеев – дорогостоящее удовольствие из-за сложности управления пикселями. Обычным контроллером развертки здесь не обойтись.

О TOLED

Еще одна технология, но уже не столь популярная. Позволяет изготавливать прозрачные дисплеи, показывающие максимальный уровень контрастности цвета. Свет может излучаться в обе стороны, вниз или вверх.

У OLED-мониторов лишь 70% прозрачности, благодаря чему их можно применять в шлемах виртуальной реальности, в магазинных витринах. Кроме того, их можно комбинировать с разнообразными светонепроницаемыми материалами-подложками.

TOLED-технология подходит для выпуска гибридных устройств, таких как двунаправленные матрицы, и многослойных конструкций.

О FOLED

Ключевое отличие FOLED заключается в возможности производства гибких экранов путем нанесения диодов на гибкую металлическую или пластиковую основу-пластинку. Преимущества дисплеев, получаемых за счет FOLED-технологии: долговечность, прочность, гибкость, малый вес и особая тонкость.

О SOLED

Используется для выпуска сложенных Олед экранов. В случае с SOLED красные органические светодиоды размещаются последовательно, давая возможность управления каждым из них и регулировки цвета каждого пикселя изменением напряжения.

Что можно сделать из светодиодов своими руками?

Далее приведены проекты, которые можно реализовать с применением этих полупроводниковых приборов. Для индивидуальных коррекций следует изучить актуальный ассортимент производителей.

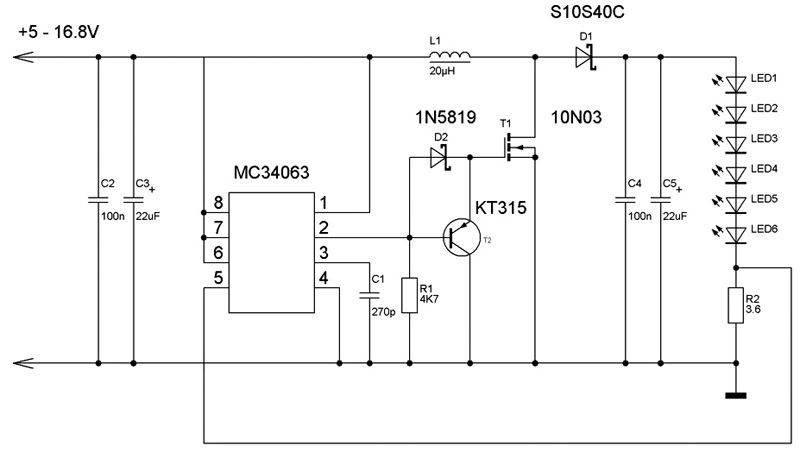

Стабилизатор тока для светодиодов

Для подключения мощных приборов рекомендуется применять импульсные источники питания

Такая схема пригодится для оснащения автомобиля. При хорошем КПД выделяется немного тепла. Доступно изменение напряжения на входе в широком диапазоне при сохранении функциональности.

ДХО из светодиодов

Такую линейку можно собрать из светодиодов 3Вт. Характеристики современных приборов подойдут для создания надежных и эффективных дневных ходовых огней транспортного средства

В данном случае пригодится длительное сохранение работоспособности устройства в условиях сложной эксплуатации.

Индикатор напряжения на светодиодах

Схема точного индикатора напряжения для автомобиля. Здесь предусмотрена компенсация измерений при повышении/уменьшении температуры

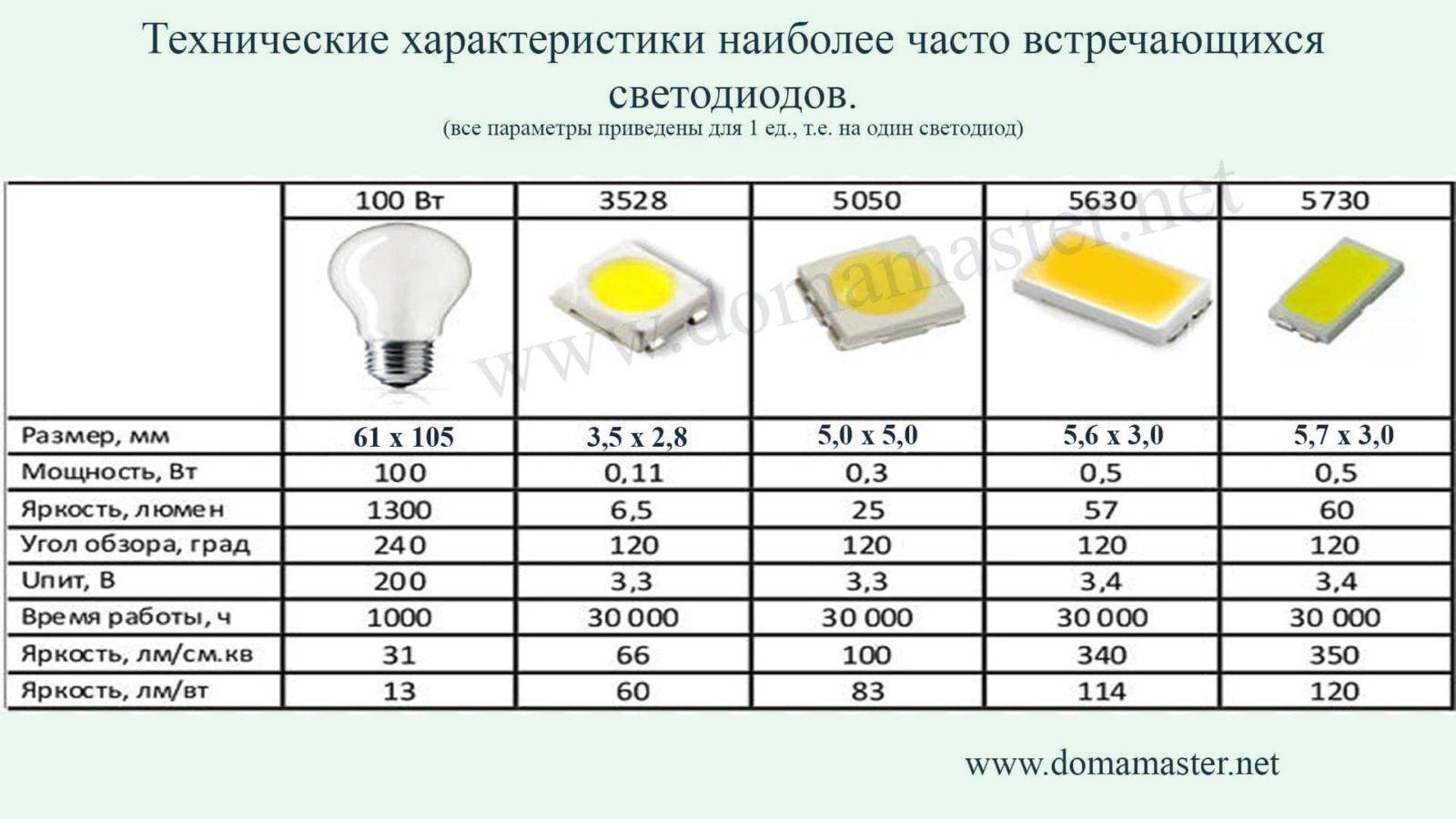

Основные характеристики LED-элементов

Как и в любом оборудовании характеристики играют очень важную роль при выборе и приобретении

Сейчас мы рассмотрим основные параметры, на которые следует обратить внимание

Ток потребления и его параметр у светодиода

Ток светодиодов зависит от их типоразмера, а иногда даже от цвета. Обычно этот параметр имеет значение 0,02 А. Если же в одном корпусе вмонтировано 4 кристалла, то и ток возрастает соответственно, и будет равен 0,08 А.

Лампа ближнего света автомобиля на светодиодах

При самостоятельном монтаже схемы к каждому светодиоду монтируется резистор, который ограничивает величину тока, тем самым защищая его от быстрого выхода из строя.

Номинальное напряжение световых диодов

Как такового понятия напряжения для таких элементов не существует. Лучше воспользоваться другим термином –падение напряжения на светодиоде. Это означает показатель, насколько меньше стало напряжение при прохождении через элемент. Есть усредненные значения этого показателя, которые зависят напрямую от цвета свечения. При синем, зеленом и белом цвете это 3 В, а вот для желтого и красного – 1,8-2,4 В.

При смешении разных цветов светодиодов рождается белый

Показатели значения сопротивления

В целом знать значение сопротивления светодиода не требуется – эта информация ничего не даст. Ведь если он подключен правильно, то оно незначительно, если же нет, то полное. Интересен факт, что сам по себе этот показатель у подобных элементов является динамическим. Это значит, что если добавить напряжения, то сопротивление начнет падать и наоборот.

Мощность светодиодных ламп, их световой потока и его угол свечения

Угол свечения LED-элементов может быть разным. Обычно он варьируется от 20 до 1200. Вообще их основной световой поток более интенсивен в центре, а ближе к краям рассеивается. За счет этого и достигается большая освещенность при меньшей мощности. Если сравнить потребляемую мощность LED и обычной лампы накаливания, то можно увидеть следующую картину.

Мощность лампы накаливания, Вт	Мощность светодиодов, Вт
100	12-12,5
75	10
60	7,5-8
40	5
25	3

Вот такими тусклыми были первые светодиоды

В целом получается, что LED-элементы в 8 раз ярче «лампочек Ильича» при той же потребляемой мощности, или же при одной и той же силе светового потока светодиоды потребляют энергии в 8 раз меньше ламп накаливания.

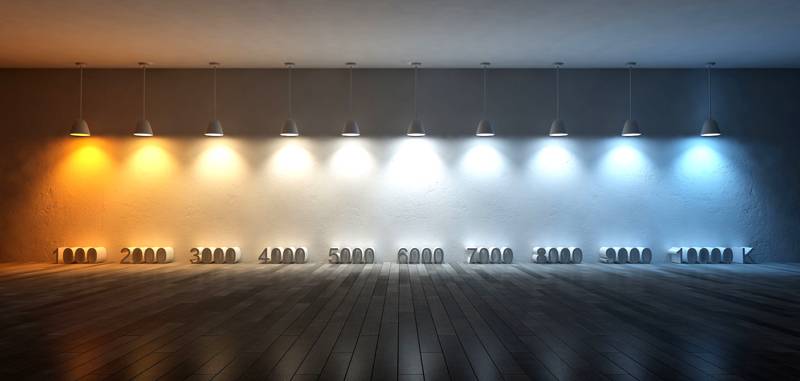

Цветовая температура подобных компонентов

Гамма цветовых температур подобных элементов достаточно обширна. Для того, чтобы уважаемому читателю было более понятен диапазон, предлагаем ознакомиться с данными в форме таблицы.

Цвет и его температурное обозначение	Температура цвета, К	Примерные области использования
Белый	Теплый	2700—3500	В квартирах, домах и офисах.Этот свет наиболее приближен к дневному и оттенку ламп накаливания
Нейтральный (дневной)	3500—5300	Рабочие места на производстве. Дает прекрасную освещенность, при этом не искажая цвета предметов
Холодный	свыше 5300	Уличное освещение. Такой цвет более ярок и интенсивен
Красный	1800	Декоративная и фито-подсветка
Зеленый	—	В качестве фито-подсветки, а так же подсветки предметов в интерьере
Желтый	3300	Так же потолочная в квартире и подсветка рабочей зон кухни
Синий	7500	Декоративная подсветка натяжных и подвесных потолков, стен

Цветовая гамма светодиодов довольно обширна

Наиболее распространенные размеры кристаллов

Размеры чипа измеряются в величине, обозначаемой «mill». Если говорить о привычной нам величине измерения, то 1 mill = 0,0254 мм. Наиболее распространенные размеры, это 24×24, 24×40, 35×35 и 40×40 mill. Для примера кристалл, размером 40×40 mill равен 1,143 х 1,143 мм, а его потребляемая мощность – 1 Вт.

Но наиболее интересно сейчас узнать, что же собой представляют SMD-элементы и какими свойствами они обладают.

В этом светодиоде содержится 50 кристаллов

КПД светодиода

Чтобы светодиод стал сверхъярким, он характеризуется большим КПД. Логика элементарная. Чем выше ток, тем больше потери на омическом сопротивлении контактов. Следовательно, для получения большой яркости при низком КПД ток предельно повышается. Полупроводник не выдержит и расплавится. Недаром первый лазер работал при охлаждении до 77 К. Помимо физических качеств это обеспечивало надлежащее охлаждение.

Идеальный светодиод с КПД 100% излучает один фотон на каждый инжектированный электрон. Это называется квантовым выходом, равным в идеале единице. В реальном светодиоде эффективность оценивается отношением мощности оптического излучения к току инжекции.

Испущенные фотоны должны уходить в пространство. Для этого по возможности площадь p-n-перехода открывается. В реальности значительная часть фотонов остаётся внутри. Следовательно, каждая конструкция, помимо прочего, характеризуется оптическим выходом. Обычно параметр становится главным лимитирующим фактором, едва достигая 50%.

Под КПД светодиода принято понимать отношение числа испущенных фотонов к подведённой мощности. Обычно на p-n-переходе падает напряжение порядка полутора вольт, а дальше ток повышается по линейному закону. Следовательно, мощность теряется на смещение запирающего слоя, излучение и нагрев омического сопротивления. На начало XXI века нормальным считался КПД светодиода в 4% (учитывая оптический выход).

Чтобы повысить отдачу и получить наконец-то сверхъяркий светодиод, инженеры стали искать новые конструктивные решения.

Импульсные блоки питания

Во-первых, выпрямление напряжения происходит сразу же. То есть, подается на вход переменно 220В и тут же на входе преобразуется в постоянное 220V.

Далее стоит генератор импульсов. Главная его задача – создать искусственно переменное напряжение с очень большой частотой. В несколько десятков или даже сотен килогерц (от 30 до 150кГц). Сравните это с привычными нам 50 Гц в домашних розетках.

Кстати за счет такой огромной частоты, мы практически не слышим гул импульсных трансформаторов. Объясняется это тем, что человеческое ухо способно различать звук до 20кГц, не более.

Третий элемент в схеме – импульсный трансформатор. Он по форме и конструкции напоминает обычный. Однако главное его отличие – это маленькие габаритные размеры.

Это как раз таки и достигается за счет высокой частоты.

Из этих трех элементов самым главным является генератор импульсов. Без него, не было бы такого относительно маленького блока питания.

Преимущества импульсных блоков:

маленькая цена, если конечно сравнивать по мощности его, и такой же блок собранный на обычном трансформаторе

КПД от 90 до 98%

напряжение питания можно подавать в большом разбросе

при качественном производителе блока питания, у импульсных ИБП более высокий косинус фи

Есть и недостатки:

усложненность сборочной схемы

сложная конструкция

если вам попался не качественный импульсный блок, то он будет выдавать в сеть кучу высокочастотных помех, которые будут влиять на работу остального оборудования

Для светодиодных же светильников такие блоки не подойдут. Поэтому для их питания используются драйверы.

Типовая классификация

К типам светодиодов можно отнести:

одиночные светодиоды на одном кристалле большой мощности (COB-матрице);
пары светодиодов в одном корпусе – индикаторные диоды, мигающие попеременно двумя цветами, например, красным и желтым;
тройки или триады излучателей трех основных цветов – красного, зеленого и синего или RGB: Red – Красный, Green – Зеленый, Blue – Синий.

Трехкристальный светодиод в SMD-корпусе для монтажа на поверхности печатной платы.

Если в трехкристальном светодиоде кристаллы одного цвета свечения – имеем сверхъяркий светодиод. При разных цветах света кристалла получаем RGB-триаду или многоцветный управляемый светоизлучающий прибор.

SMD – аббревиатура от английского словосочетания Surface Mounted Device, устройство поверхностного монтажа. Используется для автоматизации размещения и пайки электронных компонентов на печатных платах, в т.ч. и светодиодов. Применяют в лентах, линейках, модулях и обычных печатных платах.

К основным цветам относится и пара цветов YB – Yellow, желтый и Blue, синий. Есть и другие комбинации цветов, дающих после смешивания белый цвет.

Мощные светодиоды на основе COB-матриц

У крупных моделей в углах корпуса имеются отверстия для крепления. Модели небольших размеров крепятся пайкой на печатную плату.

В дополнение к обычным характеристикам светодиодов у мощных моделей добавляются несколько дополнительных параметров:

номинальная мощность, Вт;
размер чипа, мм;
номинальный рабочий ток кристалла или матрицы;
срок службы, связанный со стандартами L 70, L80 и др.

Маломощные светодиоды

По величине потребляемой мощности – это светодиоды от 0,05 до 0,5 Вт, рабочий ток – 20-60 мА (средней мощности – 0,5-3 Вт, ток 0,1-0,7 А, большой – более 3 Вт, ток 1 А и более).

Конструктивно к маломощным светодиодам относятся несколько групп LED-излучателей света:

светодиоды в корпусах SMD обычные и сверхъяркие;
диоды типа DIP в цилиндрических корпусах – для монтажа в отверстия печатных плат;
в корпусах типа «пиранья» – для монтажа в отверстия.

Маломощные светодиоды в разных корпусах.

На картинке светодиоды сверху вниз:

В цилиндрических корпусах типа DIP – с гибкими проволочными выводами для пайки в отверстия платы.
В корпусах типа «пиранья», они же Superflux, пайка в отверстия.
В корпусах с планарными выводами для монтажа на контактные площадки одно- и двухсторонних печатных плат или в «колодцы» многослойных плат.

Диоды выпрямительные, принцип работы, характеристики, схемы подключения

Принцип работы, основные характеристики полупроводниковых выпрямительных диодов можно рассмотреть используя их вольтамперную характеристику (ВАХ), которая схематично представлена на рисунке 1.

Она имеет две ветви, соответствующие прямому и обратному включению диода.

При прямом включении выпрямительного диода ощутимый ток через него начинает протекать при достижении на диоде определенного напряжения Uоткр. Этот ток называется прямым Iпр. Его изменения на напряжение Uоткр влияют слабо, поэтому для большинства расчетов можно принять его значение:

0,7 Вольт для кремниевых диодов,
0,3 Вольт – для германиевых.

Естественно, прямой ток диода до бесконечности увеличивать нельзя, при его определенном значении Iпр.макс этот полупроводниковый прибор выйдет из строя. Кстати, существуют две основные неисправности полупроводниковых диодов:

пробой – диод начинает проводить ток в любом направлении, то есть станет обычным проводником. Причем, сначала наступает тепловой пробой (это состояние обратимо), затем электрический (после этого диод можно смело выбрасывать),
обрыв – здесь, думаю, пояснения излишни.

Если диод подключить в обратном направлении, через него будет протекать незначительный обратный ток Iобр, которым, как правило, можно пренебречь. При достижении определенного значения обратного напряжения Uобр обратный ток резко увеличивается, прибор, опять же, выходит из строя.

Числовые значения рассмотренных параметров для каждого типа диода индивидуальны и являются его основными электрическими характеристиками. Должен заметить, что существует ряд других параметров (собственная емкость, различные температурные коэффициенты и пр.), но для начала хватит перечисленных.

Здесь предлагаю закончить с чистой теорией и рассмотреть некоторые практические схемы.

СХЕМЫ ПОДКЛЮЧЕНИЯ ДИОДОВ

Для начала давайте рассмотрим как работает диод в цепи постоянного (рис.2) и переменного (рис.3) тока, что следует учитывать при том или ином включении диодов.

Iпр=Uн/Rн – все просто – это закон Ома.

Uн=U-Uоткр – см. начало статьи. Иногда величиной Uоткр можно пренебречь, бывают случаи, когда ее необходимо учитывать, например при расчете схемы подключения светодиода.

При включении диода в цепь переменного тока, помимо прочего, на нем периодически возникает обратное напряжение Uобр. Имейте в виду, следует учитывать его амплитудное значение (Для Uпр, кстати, тоже). Например, для бытовой электрической сети привычное всем напряжение 220В является действующим, а его амплитудное значение составляет 380В. Подробнее про это можно посмотреть на этой странице.

Это самое основное, про что надо помнить.

Теперь – несколько схем подключения диодов, часто встречающихся на практике.

Вне всякого сомнения, лидером здесь является мостовая схема диодов, используемая во всевозможных выпрямителях (рисунок 4). Выглядеть она может по разному, принцип действия одинаков, думаю из рисунка все ясно. Кстати, последний вариант – условное обозначение диодного моста в целом. Применяется для упрощения обозначения двух предыдущих схем.

Далее несколько менее очевидных схем (для постоянного тока):

Диоды могут выступать как “развязывающие” элементы. Управляющие сигналы Упр1 и Упр2 объединяются в точке А, причем взаимное влияние их источников друг на друга отсутствует. Кстати, это простейший вариант реализации логической схемы “или”.
Защита от переполюсовки (жаргонное – “защита от дураков”). Если существует возможность неправильного подключения полярности напряжения питания эта схема защищает устройство от выхода из строя.
Автоматический переход на питание от внешнего источника. Поскольку диод “открывается”, когда напряжение на нем достигнет Uоткр, то при Uвнеш <Uвн+Uоткр питание осуществляется от внутреннего источника, иначе – подключается внешний.

Недостатки

Понижение эффективности. КПД SMD-диодов уменьшается с увеличением электрического тока. Уровень нагрева также возрастает с увеличением тока, что снижает срок службы устройства. Эти эффекты накладывают практические ограничения на ток, пропускаемый через светодиод.
Влияние насекомых. Светодиоды гораздо более привлекательны для насекомых, чем лампы накаливания или натриевые газоразрядные лампы.
Использование в зимних условиях. Они не выделяют большое количества тепла в сравнении с традиционными электрическими лампами, светофоры с SMD-диодами остаются покрыты снегом.

История развития

Большинство диодов работает за счёт эффекта люминесценции, открытой в начале XX века. Считается, что первые светодиод изготовил нечаянно Генри Джозеф Раунд, когда оценивал выпрямляющие свойства карбида кремния. Примечательно, что минерал карборунд на планете Земля практически не встречается, хотя чрезвычайно распространён в звёздных атмосферах.

Яркое освещение

Оттуда и прилетел метеорит, оказавшийся не по зубам Юджину Ачисону в 1891 году. Затея землекопа вполне понятна – он решил, что обнаружил на погибшем астероиде алмазы и захотел втихую продать находку. Но ювелир заметил, что отсутствуют характерные признаки драгоценнейшего камня на планете. Причём произошло это годы спустя.

Карборунд Генри Джозефа Раунда был искусственным. На начало XX века минерал уже научились синтезировать. По твёрдости камень уступает лишь алмазу. Исследуя кристаллический детектор для радио (подбодрённый опытом прочих исследователей, уже заимевших патенты), Генри обнаружил свечение. Он немедленно написал в редакцию журнала Электрический мир и сообщил указанные сведения:

При напряжении 10 В переменного тока начинают светиться образцы карборунда жёлтым.
По мере повышения разницы потенциалов вплоть до сетевых 110 В свечение демонстрируют все подопытные кристаллы.
По мере повышения напряжения в спектре, помимо жёлтого, отмечаются зелёный, оранжевый и синий цвета.
Отдельные материалы светятся лишь с краю, прочие демонстрируют объёмный эффект.
Явление не объясняется термоэлектричеством.

Свечение возникает при прямом смещении p-n-перехода. При большом приложенном напряжении в кристалл проникает немалое число неосновных носителей заряда. Процесс объясняется туннельным эффектом. Когда “заезжие гастролёры” начинают рекомбинировать с основными носителями заряда, излишек энергии превращается в свет. Так объясняется факт, что при низких напряжениях свечения Генри Джозеф Раунд не наблюдал.

Однако не все так просто. Диоды Шоттки – представленный карборундом с металлическими контактами – способны светиться и при отрицательном приложенном напряжении. Схема в точности аналогична, но при значительной разнице потенциалов происходит лавинный пробой перехода. Атомы полупроводника ионизируются разогнавшимися носителями заряда, обратная рекомбинация производится с излучением фотона света.

Работы Раунда повторены россиянином Лосевым в 1928 году. Учёный на кристаллическом детекторе сумел получить свечение и установил, что первые образцы светятся лишь при униполярном подключении, а для прочих направление постоянного тока не имеет значения. Попытки осмыслить факт не привели к результату. Но подтвердилось заключение Раунда, что эффект не связан с термоэлектрическим нагревом.

Началом светодиодной эры считают ранние 60-е годы, когда появились первые карборундовые плёнки. КПД первых образчиков оказался потрясающе мал и составлял 0,005%. Причина проста – карбид кремния далеко не лучший материал для изготовления сверхъярких диодов. Последнее неосуществимо на данном этапе технологии.

Типы стандартных выпрямителей

Существуют различные силовые выпрямительные полупроводниковые диоды в зависимости от типа монтажа, материала, формы, количества диодов, уровня пропускаемого тока. Самыми распространенными считаются:

Устройства средней силы, которые могут передавать ток силы от 1 до 6 Ампер. При этом технические параметры большинства приборов говорят, что такие диоды могут изменить ток с напряжение до 1,3 килоВольт;
Выпрямительные диоды максимальной серии могут пропускать ток от 10 Ампер до 400, в основном они применяются как сверхбыстрые преобразователи, для контроля промышленной сферы деятельности. Эти устройства называются также высоковольтные;
Низкочастотные диоды или маломощные.

Перед тем, как купить какие либо устройств данного типа, очень важно правильно подобрать основные параметры выпрямительных диодов. К ним относятся: характеристики ВАХ (максимальный обратный ток, максимальный пиковый ток), максимальное обратное напряжение, прямое напряжение, материал корпуса и средняя сила выпрямленного тока

Мы предоставляем таблицу, где Вы сможете в зависимости от своих потребностей, осуществить выбор типа диода

Указанные технические характеристики могут изменяться по требованию производителя, поэтому перед покупкой уточняйте информацию продавца

Мы предоставляем таблицу, где Вы сможете в зависимости от своих потребностей, осуществить выбор типа диода. Указанные технические характеристики могут изменяться по требованию производителя, поэтому перед покупкой уточняйте информацию продавца.

Фото – Таблица низкочастотных диодов

Импортные (зарубежные) выпрямительные диоды (типа КВРС, SMD):

Фото – Таблица импортных диодов

Данные про силовые или высокочастотные диоды:

Фото – Силовые диоды

Выпрямительные схемы включения также бывают разные. Они могут быть однофазными (например, автомобильные и лавинные диоды) или многофазными (трехфазные считаются самыми популярными). Большинство выпрямители малой мощности для отечественного оборудования однофазны, но трехфазный очень важен для промышленного оборудования. Для генератора, трансформатора, станочных приспособлений.

Но при этом, для неконтролируемого мостового трехфазного выпрямителя используются шесть диодов. Поэтому его часто называют шестидиодным выпрямительным прибором. Мосты считаются импульсными и способны нормализовать и выпрямить даже нестабильный ток.

Для маломощных аппаратов (зарядного устройства) двойные диоды, соединенные последовательно с анодом первого диода, также соединены с катодом второго, а изготовлены в едином корпусе. Некоторые имеющиеся в продаже двойные диоды имеют в доступе все четыре терминала, которые можно настроить по своим потребностям.

Фото – Выпрямительный диод средней мощности

Для более высокой мощности одним дискретным устройством обычно используется каждый из шести диодов моста. Его можно применять как для поверхностного оборудования, так и для контроля более сложных приспособлений. Нередко шестидиодные мосты используют ограничительные схемы.

Видео: Принцип работы диодов

Маленький кристалл с большими возможностями: характеристики светодиодов
