Складной пандус для инвалидных колясок
Складные устройства для инвалидных колясок используются в случаях, где отсутствуют стационарные аппарели. Типов складных пандусов несколько:
- телескопические;
- рулонные (ролл — пандусы);
- складные;
- рампа.
Телескопические применяются на входах в подъезд и на лестничных маршах, где угол наклона лестничного марша не удовлетворяет ГОСТ 51261-99. Такие элементы удобны, так как в сложенном состоянии занимает немного места и может храниться либо дома, либо в технических помещениях подъезда на первом этаже.
Ролл – пандусы – новинка в группе мобильных устройств. Это одна из разновидностей сплошных пандусов. Изготавливается из авиационного алюминия, а потому имеет небольшой вес. А за счет оригинальности конструкции ещё имеет небольшие габариты в сложенном состоянии. Может перемещаться прямо на коляске и использоваться в необходимых для этого местах.
Непосредственно складные аппарели, раскладываются как книжка. За счет материала, из которого они изготовлены, они не тяжелые и могут так же, как и телескопические, храниться в квартире и использоваться непосредственно по назначению в то время, когда этого требует ситуация. В особенности на коротких и крутых лестничных маршах.
Рампа – небольшая площадка размером 85 см. Изготовлена из резины и металла и предназначена для преодоления небольших препятствий.
10 минут Татьяна Григорьева 3292
Пандусы для инвалидов и остальных маломобильных граждан являются важной составляющей их самостоятельного передвижения или транспортировки. Люди с ограниченными возможностями здоровья (ОВЗ) и так имеют достаточно много различных препятствий, которые снижают качество жизни, и государство должно по максимуму обеспечить им комфортное существование
Обустройство общественных и жилых помещений пандусами для инвалидов – одно из немаловажных направлений государственной программы, разработанной для создания доступной, так называемой безбарьерной среды для людей с ОВЗ. Такие объекты должны проектироваться с учетом правил ГОСТа, иначе маломобильные граждане попросту не смогут ими воспользоваться.
Кто должен устанавливать пандус
Установка пандусов в многоквартирных домах без согласования с ТСЖ – запрещена. Статья 19 Конституции РФ говорит о равенстве прав и свобод всех граждан. Для обоснования монтажа устройств есть закон РФ «О социальной защите инвалидов в Российской Федерации». Статьи этого закона, а именно 15 и 16 устанавливают право инвалидов на доступ в общественные места, здания и сооружения наравне со всеми.
ТСЖ отвечают за эксплуатацию входов в подъезд и самих подъездов. Это значит, что без их согласования монтаж каких-либо устройств на подведомственной им территории невозможен.
После вступления в силу Жилищного Кодекса, перестала существовать норма, когда необходимо было получать согласие 2/3 количества жильцов подъезда для установки дополнительных устройств.
Это облегчает работу по получению согласований, и обратиться с просьбой об установке пандуса может один человек. Для получения разрешения нужно написать заявление в местный ЖЭК и оформить необходимые документы. При подаче заявления необходимо указать ссылки на законы и предоставить фотографию лестничного марша, где планируется установка оборудования. На рассмотрение заявления у чиновников есть 30 дней. После согласования ЖЭК силами своих рабочих проводит установку съезда — выезда.
Возможен ли монтаж своими руками, нужно уточнять в ТСЖ.
Установка всех элементов проводится по утвержденным техническим регламентам. Неправильно или самовольно установленные устройства подлежат демонтажу, а на виновных накладывается штраф.
Поручни и перила
Схема ограждения пандуса Важной деталью являются поручни. Их необходимо устанавливать с двух сторон от скатов. Требуется устраивать перила на высоте 65см и 90см
Перила важно выполнить из износостойких материалов препятствующих соскальзыванию рук при подъеме. Стальные перила являются не самыми удобными, т.к. в холодное время года ими сложно пользоваться. Лучше всего использовать покрытия перил из пластика, резиновых покрытий или дерева. Поручни и перила устанавливают так, чтобы они не уменьшали размеры зоны использования на плоскостях маршей. Крепление перил выполняется жестко, для условий достаточно высоких нагрузок на них
Требуется устраивать перила на высоте 65см и 90см
Перила важно выполнить из износостойких материалов препятствующих соскальзыванию рук при подъеме. Стальные перила являются не самыми удобными, т.к
в холодное время года ими сложно пользоваться. Лучше всего использовать покрытия перил из пластика, резиновых покрытий или дерева. Поручни и перила устанавливают так, чтобы они не уменьшали размеры зоны использования на плоскостях маршей. Крепление перил выполняется жестко, для условий достаточно высоких нагрузок на них.
Перила ЛО-3 и ОП-4
Перила ОН-1 и ОН-5
Поручнями могут не оборудоваться пандусы для временного пользования и съемные, в остальных случаях устройство перил и ограждений необходимо. Их изготавливают из трубчатых металлических частей, обеспечивая их достаточную жесткость и возможность надежного крепления, и требуемые размеры. Наиболее долговечны варианты из нержавеющей стали. Они не теряют своих эстетических свойств при длительном воздействии осадков интенсивной эксплуатации. При использовании поручней из других материалов необходимо учитывать потребность ухода и периодическую покраску.
Перила ОП-1
Перила ОП-2 и ОП-3
Четкое соблюдение нормативных требований к размерам элементов позволяет выполнить конструкцию удобной.
Виды пандусов для подъездов
Существуют два вида пандусов:
- стационарные
- аппарели (переносные, откидные и пр.).
Стационарные представляют собой монолитные наклонные плоскости из бетона, металла. Монтируются в тех местах, где есть достаточно места для прохода рядом. Установка таких элементов строительства закладывается на стадии проектирования здания.
Мобильные пандусы или аппарели могут быть приставными (съемными), откидными, телескопическими, складными секционными.
- Съёмная аппарель может применяться в тех случаях, где есть на входе в подъезд максимум 2-3 ступени и эту площадку можно оставлять в самом подъезде.
- Откидной устанавливают в тех пространствах, где ограничена ширина лестничного марша и есть ограждения, куда можно смонтировать устройство.
- Телескопические элементы, как один из вариантов съемного пандуса, применяется при большом значении угла подъема. Также как и съемный, может временно храниться в подъезде.
- Двухсекционный складной – одна из разновидностей откидного пандуса. Применяется в случае обеспечения проезда широких колясок. Превышает по компактности обычный, откидной. Устанавливается со стороны перилл на лестничном марше.
Конструкции стационарных спусков
Капитально установленным пандусом для инвалидных колясок называют строительную конструкцию из бетона, каменных материалов или металла, имеющую ровную поверхность с нормативным углом наклона. В верхней и нижней точке такого сооружения расположены горизонтальные площадки для возможной остановки после спуска или подъема. Они значительно облегчают процесс пользования наклонным подъездом.
Требования норм и правил определяют монтаж пандусов во всех случаях несовпадения горизонталей примыкающих поверхностей более 50 мм. При перепаде высот более 200 мм конструкция должна состоять из трех основных элементов:
- верхней горизонтальной платформы;
- наклонного спуска для перемещения;
- нижней площадки или ровной прилегающей поверхности с твердым покрытием.
Размеры остановочных платформ и ширина пандуса должны соответствовать габаритам выпускаемых колясок. В случае длины наклонного спуска более 9 метров, предусматривается промежуточная поворотная площадка, от которой начинается второй маршевый подъем.
При разнице меньше 200 мм, горизонтальные платформы не устанавливаются, а конструкция проезда представляет собой упрощенный перекатный мостик. В отдельных случаях при крайне стесненном пространстве допускается возведение винтовых сооружений или установка механических подъемников.
Дорожка и площадки с внешней стороны должны ограждаться устойчивыми перилами с нормируемой высотой. Для обеспечения устойчивости стационарный пандус, как и любая капитальная строительная конструкция, должен иметь опорный фундамент, способный нести данную весовую нагрузку.
Виды пандусов
Пандусы, обеспечивающие комфортабельный и легкий подъем для инвалидов по лестницам, можно разделить на несколько групп в зависимости от особенностей конструкции и назначения.
Пандус стационарный
Представляет собой капитальную, обычно бетонную, конструкцию, которая возводится еще на этапе строительства здания. Обычно это пара параллельных наклонных полос, оборудованных поручнями. Зачастую такой наклонный въезд размещается поверх ступеней. Бетонный пандус иногда дополняется металлическими или деревянными элементами.
Откидной (инвентарный пандус)

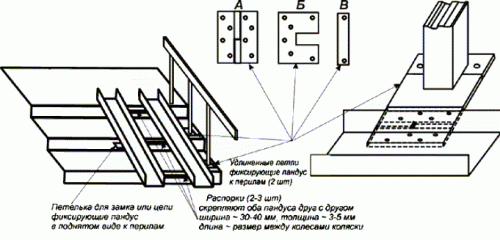

При невозможности установить стационарный пандус в подъезде прибегают к откидной конструкции. Принцип действия схож с первым типом. Разница в том, что такая конструкция имеет возможность складываться к стене, освобождая лестничный марш. Обычно он крепится одной стороной на стену или перила на самые простые петли и щеколды. При необходимости воспользоваться им замок открывается и пандус откидывается на лестницу, образуя наклонный въезд.
Мобильный
Это портативный, съемный пандус. Установка и демонтаж его достаточно просты и осуществляются по необходимости. Очень компактные, нередко складные, устройства легко перемещаются и транспортируются. Обычно это стальные либо дюралюминиевые конструкции. К ним относятся следующие подвиды:
Раздвижной (телескопический) пандус. Обычно состоит из двух параллельных полос, которые, раздвигаясь, увеличивают длину конструкции в два раза и более, закрепляются на лестничном марше и образуют наклонный въезд. Конструкция снабжена противоскользящим покрытием, легко складывается и транспортируется. Выдерживает вес до 400 кг.
Бордюрный пандус. Применяется для преодоления невысоких препятствий, таких как пороги или бордюры. Конструкция имеет небольшой размер, легко собирается и устанавливается. Изготавливается в основном из резины или металла.
Пандус ролл – высокотехнологичная конструкция. Представляет собой ленту, состоящую из скрепленных между собой секций из авиационного алюминия. Благодаря материалу изготовления конструкция характеризуется высоким уровнем прочности и надежности. Изделие компактно скручивается в рулон, легко переносится и транспортируется. При необходимости собирается в пандус нужной длины, что возможно благодаря наличию съемных секций.
По типу конструкции различают:
- Пандусы-рельсы (обычно изготавливаются из металла).
- Пандусы-платформы (чаще всего из нержавеющей стали или алюминия, однако деревянный пандус – тоже возможный вариант).
Еще один тип, встречающийся достаточно не часто, – обогреваемая конструкция. Специальные системы, при помощи которых осуществляется обогрев пандуса, обеспечивают безопасность людей, пользующихся им в зимний период, а также предотвращают возможные повреждения устройства в следствие взаимодействия со снежным и ледяным покровом.
| Наименование | Описание |
| СП 59.13330.2016 | Доступность зданий и сооружений для маломобильных групп населения. Актуализированная редакция СНиП 35-01-2001 |
| ГОСТ Р 51261-2017 | Устройства опорные стационарные реабилитационные. Типы и технические требования |
| СП 136.13330.2012 | Здания и сооружения. Общие положения проектирования с учетом доступности для маломобильных групп населения (с Изменением N 1) |
| СП 136.13330.2012 | Здания и сооружения. Общие положения проектирования с учетом доступности для маломобильных групп населения |
| СП 30-102-99 | содержит требования к входной площадке. |
| СП 59.13330.2012 | Актуализированная редакция СНиП 35-01-2001 |
| СП 59.13330.2012 | содержит предписания по доступности зданий и сооружений для маломобильных групп населения |
| СНиП 35-01-2001 | содержит предписания по адаптации жилых домов и социально-значимых объектов для маломобильных групп населения. А так же конкретные ограничения по установке и параметрам пандусов. |
| ГОСТ Р 51261-99 | содержит технические требования к стационарным опорным устройствам. |
Длина одного наклонного марша пандуса не должнапревышать 900 см
Длина всего пандуса не должна превышать 3600 см
Ширина пандуса при исключительно одностороннем движении должна быть не менее 1 м При двустороннем движении ширина пандуса должна быть не менее 180 см
Площадка на горизонтальном участке пандуса при прямом пути движения или на повороте должна быть глубиной не менее 150 см
Максимальная высота одного подъема (марша) пандусане должна превышать 80 см
Угол наклона пандуса должен быть в пределах до 8 % или
Расстояние между поручнем и ближайшим элементом оборудования или стенками помещения должно быть не менее 4 cм
Актуальность проблемы
Мало кто задумывается о том, что 10 % всех людей – это инвалиды. При этом 1/3 из них может перемещаться только на коляске. Но встречаются такие люди на улице крайне редко. Одна из основных причин – это банальная невозможность выйти из дома, в котором по конструкции не предусмотрен пандус для колясок. В настоящее время эти конструкции есть далеко не везде, что существенно затрудняет жизнь инвалидов. Но даже в оборудованных зданиях они не всегда соответствуют нормативу. Некоторые даже называют пандусом доски, брошенные на ступеньки, но это недопустимо. Параметры данной конструкции, или, как ее еще называют, устройства доступности, регламентируются документами, в которых указаны все требования к ее внешнему виду и оборудованию.
Почему выбирают C3-лестницы
Если говорить о преимуществах изделий, изготовленных по технологии C3, то в первую очередь, раз мы говорим об инвалидах и мамах с детьми, стоит остановиться на антискользящих свойствах облицовочных плит. Они имеют рельефный рисунок («волна», «габбро» и другие), препятствующий скольжению при любой погоде и это не просто слова. В том, что C3-лестницы не скользят, убедились уже сотни клиентов, а на представленных фото видно, что площадки за счет присутствия рисунка выглядят неповторимо.
Остановиться также хотелось бы на высоких прочностных характеристиках, а марочная прочность изделий, изготовленных по этой инновационной технологии, М1200 сравнима разве что с гранитом. Покрытие пандуса. К тому же, не будет пропускать воду (за счет обработки швов эпоксидной затиркой и покрытия водоотталкивающим гидрофобизатором). Изделия имеют хорошую морозостойкость и способны выдержать 500 циклов замораживания/размораживания и более.
