Что такое гидрострелка (гидравлический разделитель) в системе отопления

Схема работы

Гидроразделить функционирует по следующей схеме:

1. Поток воды от котла попадает в гидрострелку, где меняет свое направления и снижает скорость.
2. В результате изменений выделяется воздух, который постепенно накапливается вверху корпуса. Воздух периодически отводится.
3. Затем поток направляется согласно одной из вышеописанных схем, по контуру потребителя.
4. Охлажденная вода возвращается в гидрострелку и проходит сквозь разделительные перегородки, где очищается от шлама.
5. Шлам накапливается снизу корпуса и периодически отводится.
6. Очищенная вода обратно попадает в котел.

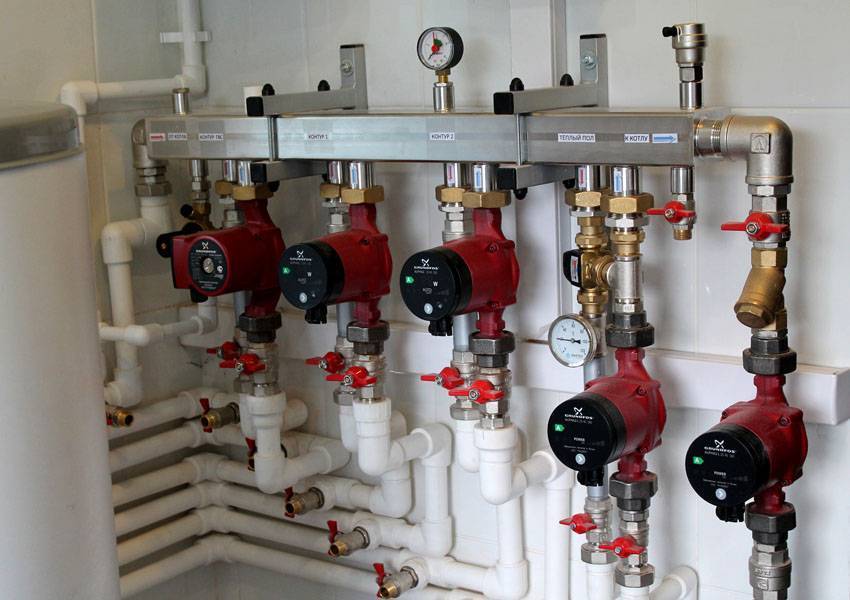

Обвязка двух котлов, работающих в каскаде

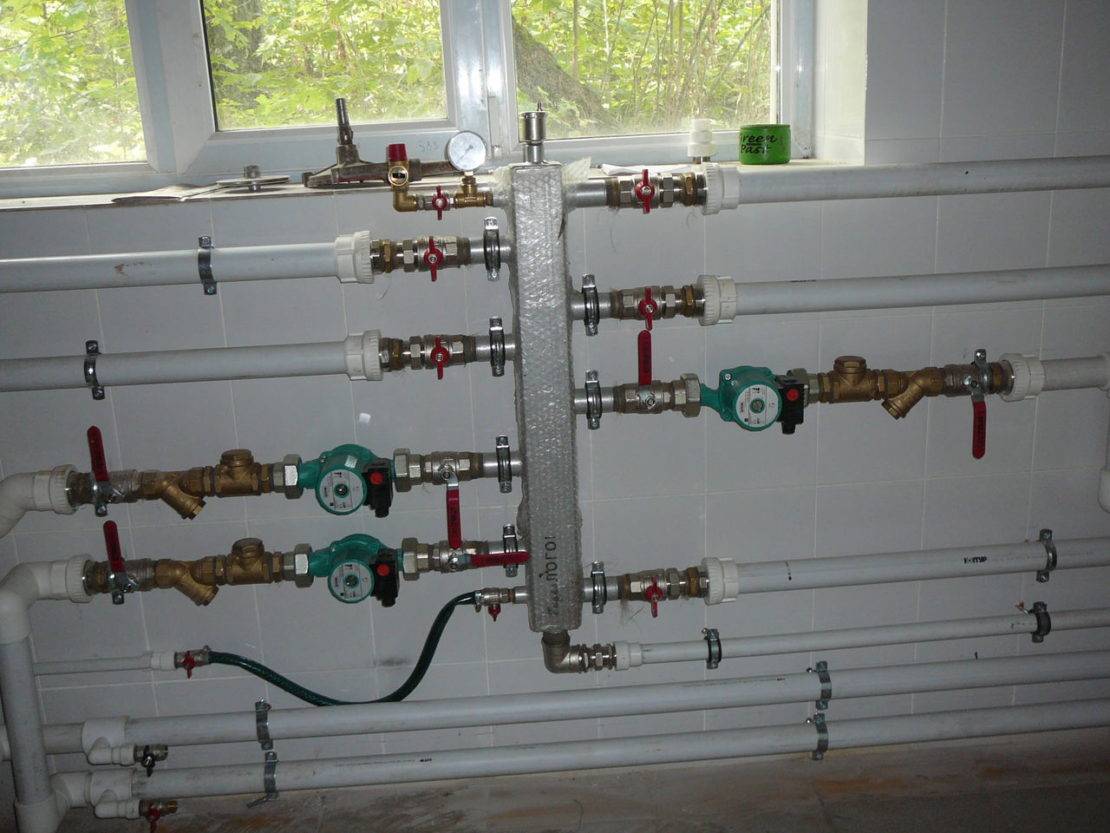

Правильная обвязка котла с гидрострелкой

Гидравлическая стрелка, к которой планируется подключать более 3 контуров нагрева, как правило, изготавливается вместе с коллекторами — подающим и обратным. Распределитель устанавливается таким образом, чтобы выровнять давление между ними.

Схема обвязки

Стандартная схема обвязки котла и включения гидрострелки в систему отопления следующая:

1. На подающую трубу, монтируют циркуляционный электронасос, который должен обеспечить бесперебойное движение воды в гидроразделителе.
2. После циркуляционного насоса, монтируется гидрострелка, с образованием малого котлового контура циркуляции напольного котла.
3. Участок сети между гидрострелкой и котлом на обратной линии, делят врезкой обратного клапана, который предотвращает рециркуляцию теплоносителя.
4. Для сложных систем теплоснабжения, дополнительно устанавливают коллекторы на подаче и обратке.

Таким образом, главная задача гидравлической стрелки — создать надежный гидрорежим в контурах нагрева внутридомовой сети. Базовыми элементами обвязки с гидрострелкой являются котлоагрегат или их группа и циркуляционные электронасосы. Правильная обвязка котла с гидрострелкой будет выполнена при условии, что расход воды в котловом контуре будет на 10 % больше, чем общий расход во всех нагревательных контурах дома.

Устройство гидравлического разделителя

Конструктивно устройство гидрострелки не отличается сложностью. Изделия могут быть разного размера, формы, но все исполняют роль буфера для разделения теплового потока. Выглядит прибор как герметичный цилиндр, оснащенный патрубками. Стандартное расположение вертикальное, но можно сделать горизонтальную гидрострелку, объединить в одном устройстве разделитель и коллектор – тут все на усмотрение мастера.

Материалом изготовления модели может быть металл, полипропилен или медные трубы

При сборке конструкции важно соблюсти правило «трех диаметров» – это габариты внутреннего туннеля без толщины стенок

Где купить?

Среди отечественных предприятий, занимающихся выпуском готовых гидрострелок, является новосибирская компания ТМК Гольфстрим.

Здесь производят гидравлические распределители из высокоуглеродистой стали толщиной 3 мм.

Простые приборы с 4 патрубками стоят от 3,1 тыс. руб. (до 50 кВт). Аналогичное устройство до 100 кВт будет стоить почти 4 тыс. руб.

Есть модели, совмещённые с коллектором. Такой комплект на три контура обойдётся в 6,8 тыс. руб. Пятиконтурный – 9,3 тыс. руб. Среди продукции есть и мощное котельное оборудование. Например, стрелка DN100, рассчитана на работу до 500 кВт будет стоить 25 тыс. руб.

Связаться с организацией можно по телефону +7 913-953-16-80.

Многие другие производители также занимаются выпуском гидрораспределительного оборудования (только цены значительно выше):

• итальянская фирма Immergas;
• Аристон;
• Meibes и другие.

Для чего нужна гидрострелка в системе отопления

Гидрострелка – это деталь из обвязки котла, с помощью которой стабилизируют характеристики процесса циркуляции теплоносителя и нивелируют тепловые колебания в теплогенерирующем агрегате. Кроме того, гидрострелка может работать и как компенсатор, обеспечивающий независимость отопительных контуров.

В итоге растет КПД системы отопления, уменьшается расход топлива, облегчается работа теплогенерирующего агрегата и продлевая срок безаварийной эксплуатации всего оборудования.

Как работает гидрострелка?

Типовая гидравлическая стрелка представляет собой вертикально ориентированный цилиндр или прямоугольный параллелепипед с четырьмя рабочими отводами – по два сверху и снизу.

Причем центральная ось верхних отводов располагается вдоль одной линии или со смещением одного штуцера вверх. В свою очередь пара нижних отводов обустроена либо вдоль одной оси, либо со смещением вниз одного из штуцеров. К верхним отводам подключают напорную ветвь системы, а к нижним, соответственно, обратку.

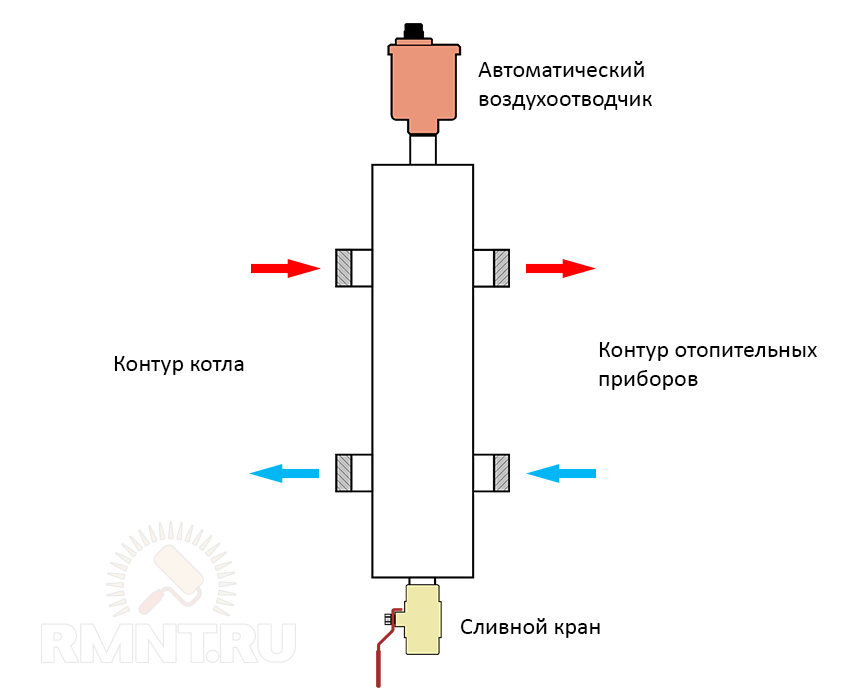

Принцип работы гидрострелки

Кроме того в дно корпуса «стрелки» врезают штуцер с вентилем для слива теплоносителя из системы, а в крышку – штуцер с клапаном для удаления воздуха, который скапливается над водой (теплоносителем) и стравливается за счет давления в системе.

Устроенная подобным образом гидрострелка делит систему отопления на два контура:

• Малую ветвь, в которую входит «стрелка» и котел. Схема циркуляции: горизонтально от котла – вертикально по стрелке – горизонтально в котел.
• Большую ветвь, в которую входит котел, трубы, радиаторы и стрелка. Схема циркуляции: горизонтально от котла, сквозь стрелку, к батарее – вертикально по батарее – горизонтально от батареи, сквозь стрелку, к котлу.

Циркуляция по малому контуру осуществляется только в случае избытка тепла в системе. В этом случае излишне разогретый теплоноситель сбрасывается посредством стрелки в обратку, после чего контроллер температуры котла «гасит» топку.

При этом теплогенерирующий агрегат сможет включиться в работу системы только после понижения температуры теплоносителя до приемлемого уровня, открывающего большую ветвь циркуляции.

Движение теплоносителя по большой ветви – фактически всей разводке системы – осуществляется только в случае штатной работы котла, генерирующего «нужную» батареям порцию тепловой энергии.

Проще говоря: система отопления с гидрострелкой тратит минимум топлива и производит максимум тепловой энергии.

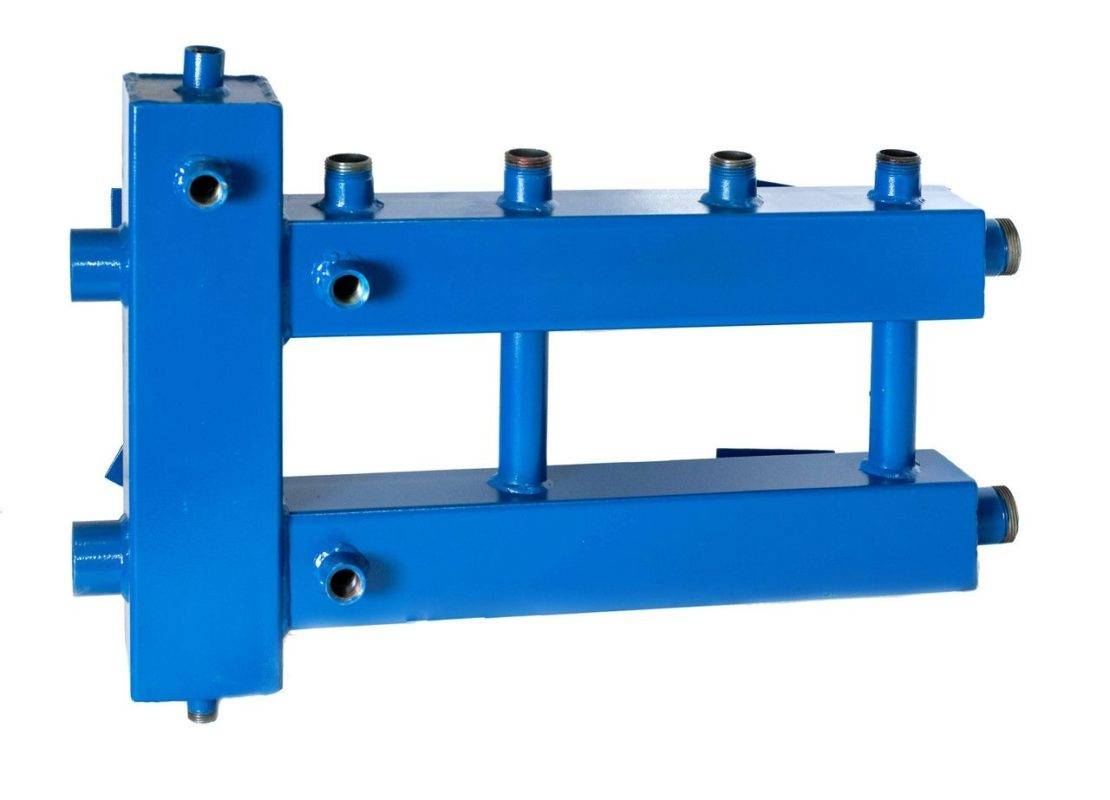

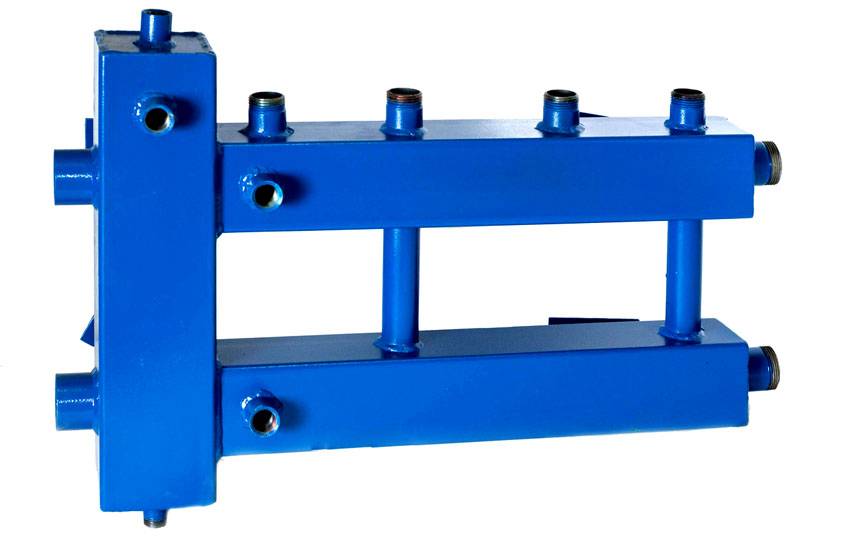

Как устроен гибрид гидрострелки и коллектора?

Такой гидродинамический терморегулятор можно сделать из любой типовой стрелки, заменив «правые» отводы на коллекторы. То есть напротив каждого «левого» штуцера, подключаемого к котлу, к корпусу приваривают не «правый» штуцер, а длинную трубу с множеством вертикальных отводов – коллектор системы отопления.

Гидравлическая стрелка

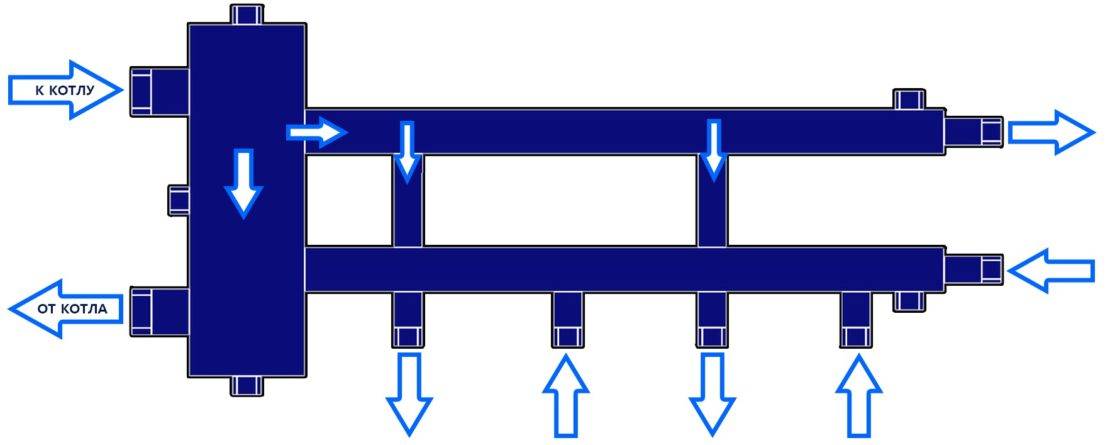

Теплоноситель поступает из котла в «стрелку», движется по ней в горизонтальном направлении и переходит в коллектор лучевой разводки, распределяясь по множеству контуров системы отопления. Причем каждый напорный патрубок на «выходе» из стрелки-коллектора комплектуется своим насосом, обеспечивающим циркуляцию теплоносителя в конкретном контуре разводки.

В итоге коллектор отопления с гидрострелкой регулирует не только температуру теплоносителя, но и направление циркуляции, выравнивая давление между ветвями системы. Причем строительство такого гибрида оправдано лишь в случае экономии места в котельной. Поскольку тривиальное подключение пары коллекторов к типовой стрелке с четырьмя патрубками даст тот же эффект.

Как выбрать гидродинамический терморазделитель?

Относительно низкая цена гидрострелки для отопления нивелирует саму идею строительства этого узла своими руками.

Поэтому большинство домовладельцев предпочитают «заводские» стрелки кустарным самоделкам, выбирая гидродинамический терморегулятор по следующим параметрам:

• Тепловой мощности котла.
• Объему теплоносителя в системе.

Эти параметры должны соответствовать «паспортным» данным гидрострелки, то есть сама процедура выбора выглядит следующим образом:

• Узнаем тепловую мощность котла (по паспорту агрегата) и объем воды в системе (по метражу труб и габаритам котла и батарей).
• Идем в магазин и покупаем стрелку, подходящую под объем и мощность.

https://youtube.com/watch?v=sLsOysrbhb8

Также советуем посмотреть:

• Пленочный теплый пол с инфракрасным излучением
• Альтернативные источники отопления для частного дома — что выбрать?
• Для чего нужен байпас в системе отопления?
• Гофрированные нержавеющие трубы для отопления

По какой стоимости можно купить гидрострелку для отопления: обзор популярных производителей

На российских рынках в наше время достаточно большое количество производителей, которые предлагают подобные изделия. Рассмотрим самые известные марки и модели гидрострелок для отопления с указанием некоторых технических характеристик. Гидравлический разделитель может продаваться:

• в комплекте с коллектором;
• без коллектора.

Разделитель, изготовленный своими руками домашним мастером

Рассмотрим и тот и другой вариант

Марка и модель	Количество подключаемых контуров	Возможная мощность котла, кВт	Материал изготовления	Средняя стоимость, руб.
Rilano Компакт	3	50	Сталь	5400
GS 32-1	1	60-130	Нержавеющая сталь	8200
Гидролого Супер-стандарт	3	40	Сталь	7800
Gidruss GR-40-20	1	40	Углеродистая сталь	3100
GS 32-2	2	60-85	Нержавеющая сталь	10200
Эверест х5	5	70	Сталь	8300
Эверест х3	3	70	Сталь	6600
GS 25-3	3	60-85	Нержавеющая сталь	12500

Интересна гидрострелка производства фирмы Valtek. Ее особенность в том, что сама фирма не занимается подобными изделиями. Из гидравлических разделителей в ее линейке всего одна модель – VALTEC VT.VAR00.G. Именно ее хотелось бы рассмотреть подробнее.

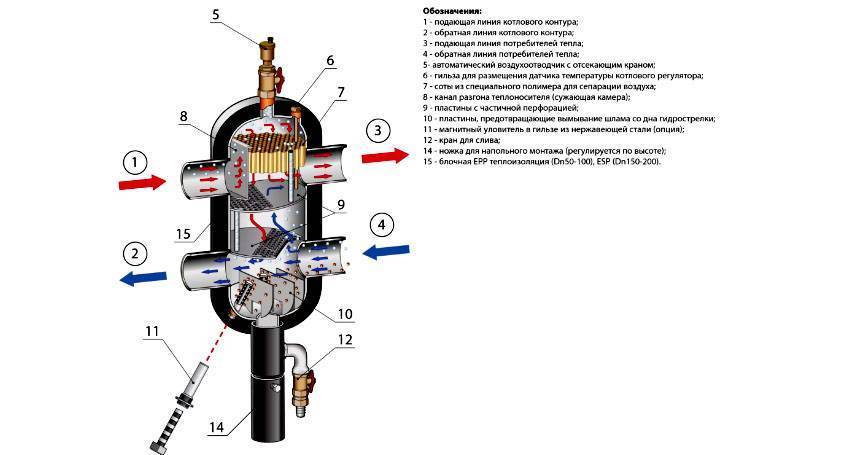

Многофункциональная гидрострелка в разрезе – схематическое изображение

В комплекте с изделием идет все необходимое, что требуется для этого узла системы отопления – шаровые краны, манометры и необходимые клапаны. Рассмотрим некоторые технические характеристики товара.

Характеристика	Значение
Рабочее давление, МПа	1,0
Пробное давление, МПа	1,5
Максимальная температура рабочей среды, °С	120
Допустимая температура окружающей среды, °С	От 0 до +60
Допустимая относительная влажность окружающей среды, %	80
Максимальный расход теплоносителя, кг/ч	4500
Максимальная подсоединенная тепловая мощность (при ΔТ = 20 °С), кВт	104
Масса комплекта, г	4500
Соединение с коллекторами	Фитинг VT.0 606 1 1/4
Средний полный срок службы, лет	50

Стоимость такого гидроразделителя на российском рынке составляет от 17 000 до 20 000 руб. в зависимости от региона продажи.

Гидравлическая стрелка справляется, даже если количество насосов велико

Как можно понять, купить гидрострелку (с коллектором или без него), можно достаточно просто. Вопрос в другом. Стоит ли тратить немалые деньги на оборудование, которое можно изготовить своими руками. Ведь даже если домашний мастер не владеет навыками сварного дела, всегда можно обратиться к профессионалам, которые за умеренную плату сделают все по чертежам и размерам. Экономия в этом случае будет внушительной. Главное – это правильные расчеты. К слову, вычисления производить необходимо и тогда, когда планируется приобретение готового изделия. Иначе как выбрать устройство, подходящее именно к определенной системе отопления.

Что представляет собой гидрострелка для отопления?

Система отопления многоэтажного дома, схема с удаленными радиаторами оснащается насосами повышенной мощности и другими приборами, однако далеко не каждый насос справится с поддержанием циркуляции теплоносителя в нужном режиме. Недостаточность напора снижает функциональность котла, всех элементов сети, приводит к поломкам.

Наладить работу схемы монтажом циркуляционного насоса для каждого контура не получится, поскольку параметры давления и скорости циркуляции будут различаться. В итоге система потеряет баланс, прогрев в помещениях снизится. Для решения задачи котел должен выдавать необходимый объем теплоносителя, а каждый контур забирать воды только в требуемом объеме, коллектор в этом случае служит разделителем гидросистем. Для выделения из общего контура «малого котлового» потока и устанавливается гидравлическая стрелка (ГС) или гидроразделитель.

Принцип работы гидрострелки

Принцип работы гидравлического разделителя в системе отопления основан на сохранении тепловой энергии за счет поддержания скорости потока. Проходя через устройство, теплоноситель не встречает сопротивления внутри корпуса, потому скорость остается прежней, теплопотери сведены к нулю.

Поток жидкости проходит сквозь гидрострелку со скоростью 0,1–0,3 м/сек., насос придает теплоносителю скорость в 0,7– 0,9 м/сек. Интенсивность циркуляции гасится изменением направления и объема проходящей воды без снижения тепловых потерь в сети.

Режим работы

Гидравлическая стрелка для систем отопления может функционировать в трех режимах:

1. Первый режим – создание условий равновесия. В этом случае расход котлового контура не различается от расхода всех контуров системы, подключенных к разделителю и коллектору. Вода не задерживается в буферной зоне, движение теплоносителя горизонтальное, температурный режим в патрубках подачи и обратки одинаковый. Режим применяется редко, ГС в работе практически не участвует.
2. Второй необходим в случае превышения расхода теплоносителя во всех контурах общей производительности котла, сеть может разбалансироваться. Встречается такое при одновременном максимальном расходе воды в контурах, когда спрос на горячую воду превышает возможности нагревательного оборудования. Тут как раз поможет гидравлическая стрелка, принцип работы которой заключается в формировании вертикального восходящего потока. Свойство обеспечит подмес горячей воды из малого контура, что сохранит баланс системы.
3. Третий режим работы самый востребованный, используется при повышенном расходе теплоносителя в малом контуре относительно суммарного расхода на коллекторе. Предложение превышает спрос по всем контурам, а чтобы сеть не разбалансировалась, ГС образует нисходящий вертикальный поток для сброса избытка объема в трубопровод обратной подачи воды.

Дополнительные возможности гидроразделителя

ГС обладает рядом дополнительных возможностей:

• Сниженная скорость потока при проходе буферной зоны приводит к оседанию на дно частиц и взвесей. Чтобы своевременно прочистить сеть, на корпус устройства устанавливается кран.
• Верхнюю часть прибора оснащают воздухоспускным клапаном. Прибор нужен для сброса пузырьков газа, скапливающихся при циркуляции теплоносителя через ГС. При уменьшенной скорости воздух из потока выделяется особенно интенсивно, поэтому его своевременное устранение – обязательный нюанс для увеличения срока службы всех элементов сети. Особенно при нагревании теплоносителя до высоких температур, при которых процесс газообразования становится интенсивнее.

Если в доме установлен чугунный котел, гидроразделитель в системе отопления становится одной из важнейших деталей, – при отсутствии ГС и подключении котла напрямую к коллектору холодная жидкость вызовет негативные деформации в теплообменнике. От холодной воды чугун лопается, покрывается трещинами, оборудование быстро придет в негодность.

Преимущества использования гидравлического разделителя

Установка такой конструкции дает следующие преимущества:

• «передавливание» насосов больше не будет проблемой;
• устраняются перегрузки, а, следовательно, срок эксплуатации котла и оборудования возрастает в разы;
• котел не пострадает от коррозии вследствие низких температур;
• уменьшается расход используемого газа, так как тактование сводится к минимуму.

Дополнительно к гидрострелке можно установить расширительный бак, а для того, чтобы избежать теплопотерь, рекомендуется утеплить конструкцию пенополистиролом или любым подобным материалом.

Гидравлический разделитель необходим если используются чугунные радиаторы и газовые котлы. Довольно часто разделитель является обязательным требованием производителя к установке.

Цена гидрострелки невысока и окупается в разы. Она стоит гораздо дешевле чем другое дополнительное оборудование, поэтому доступна каждому. Решение по установке гидравлического разделителя должно приниматься на этапе проектирования вторичных отопительных контуров. При выборе прежде всего стоит ориентироваться на мощность, иногда лучше взять разделитель с запасом. Гидравлическая стрелка способна решить многие проблемы, которые так часто возникают в отопительных системах.

Купить или сделать своими руками?

Как говорили, готовая гидрострелка для отопления стоит немало — 200-300$ в зависимости от производителя. Чтобы снизить затраты, возникает закономерное желание сделать ее самостоятельно. Если варить умеете, никаких проблем — купили материалы и сделали. Но при этом надо учесть следующие моменты:

• Резьба на сгонах должна быть хорошо прорезанной и симметричной.
• Стенки отводов одинаковой толщины.

Вроде, очевидные вещи. Но вы удивитесь, как сложно найти четыре нормальных сгона с нормально сделанной резьбой. Далее, все сварные швы должны быть качественными — система будет работать под давлением. Сгоны приварены строго перпендикулярно к поверхности, на нужном расстоянии. В общем, не такая простая это задача.

Если сами пользоваться сварочным аппаратом не умеете, придется искать исполнителя. Найти его совсем непросто: либо дорого просят за услуги, либо качество работы, мягко говоря, «не очень». В общем, многие решают купить гидрострелку, несмотря на немалую стоимость. Тем более, в последнее время, отечественные производители делают не хуже, но намного дешевле.

Назначение

Итак, для чего же нужна гидрострелка в системе отопления?

Цель установки гидрораспределителя в систему отопления – разделение потоков теплоносителя, а также защита котельного оборудования.

Рассмотрим основные конкретные ситуации, в которых может пригодиться данное устройство в отопительной системе:

1. Когда требуется создание двух и более контуров отопительной цепи с различным расходом теплоносителя. Например, пристыкованный контур требует большего расхода, чем основной от котла. В этом случае, есть два способа решения проблемы: увеличить мощность и циркуляцию основного контура, что будет не оправдано экономически и приведёт к быстрой выработке ресурса оборудования. Другой способ – установка гидрострелки, которая отрегулирует поток.
2. В отопительных схемах, включающих бойлеры, тёплые полы и несколько контуров, гидроразделитель поможет избежать негативного влияния этих систем друг на друга. При включении и выключении любого из элементов, не нарушится общий баланс системы.
3. Если есть несколько контуров (от одного котла), в каждом из которых имеется свой циркуляционный насос. Гидрострелка не допускает противодействие их друг другу. Приборы работают мягко, теплоноситель распределяется равномерно и в достаточном количестве во всех контурах.
4. Есть несколько котлов, которые объединены в единую отопительную цепь. Без установки гидрострелки тут не обойтись.
5. Ремонтопригодность – ещё один плюс, который появляется при установке гидрораспределителя. Прибор даёт возможность сохранять работоспособность всех контуров, кроме того, который требуется отключить.
6. В некоторых ситуациях оборудование может подвергаться перепадам температуры. Резкая подача холодной жидкости на разогретый элемент системы может привести к появлению трещин и выходу из строя. Особенно чувствительны к таким перепадам чугунные теплообменники, радиаторы и т.д. Происходит подобное при запуске отопления, во время ремонтных работ, аварийном отключении и т.д.

Это основные функции, которые выполняет гидрострелка. В процессе эксплуатации прибора, в его нижней части происходит накопление осадка из примесей, содержащихся в теплоносителе (окалина, ржавчина, песок, и прочая грязь).

Для удаления осадка здесь установлен специальный кран и многие относят это к дополнительным преимуществам, которые даёт гидрораспределитель.

Ведь очистка жидкости от примесей благоприятно сказывается на каждом элементе системы и продлевает срок их службы.

Кроме того, устройство оснащено возможностью стравливания растворённого в воде воздуха. Если он накапливается в радиаторах, то приводит к снижению эффективности нагрева. Так что гидроразделитель является ещё и воздухоотводчиком.

В гарантийном талоне к некоторым видам оборудования можно прочесть, что производитель несёт ответственность и готов принимать неисправное оборудование только при наличии в системе гидроразделителя.

Конструкции гидрострелок

Если при использовании гидрострелки не ставится цель убирать шлам и воздух из системы отопления, то можно ее расположить горизонтально по такой схеме:

Схема горизонтального расположения гидрострелки

Как видно из рисунка, тут гидрострелка располагается горизонтально, и патрубки, соответственно, могут быть как снизу, так и сбоку. При этом длина гидрострелки и расстояние между трубопроводами могут быть какое угодно, только желательно, чтобы подающий и отводящий патрубок между собой располагались на расстоянии не менее 20 см.

Обычно гидравлический разделитель изготавливают из металла, но если не хочется, чтобы в систему попадала ржавчина, то можно ее изготовить из полипропилена своими руками. При этом если нет труб из полипропилена подходящего диаметра, то конструкции можно придать такой вид:

Гидрострелка из пластмассовых труб

Еще проще можно сделать, если поставить вместо такой конструкции радиатор отопления. При этом его нужно утеплить, чтобы он не отдавал тепло в котельную. В противном случае будет происходить потеря тепла.

При использовании гидрострелки в системе отопления можно добиться таких улучшений в работе:

1. Повышается долговечность котла. При работе без гидрострелки очень часто можно наблюдать скачки температуры в системе, что плохо сказывается на работе котла.
2. Возможность регулировать температуру на каждом отдельном контуре.

Как правильно подключить гидроразделитель

Простейшая схема подключения гидрострелки в системе отопления следующая:

Котел имеет два отвода на подачу и обратку теплоносителя.

На подающий трубопровод, устанавливается циркуляционный насос. Сразу после насоса, устанавливается разделитель, образующий малый контур отопления. Насос обеспечивает бесперебойное движение жидкости в гидравлическом разделителе.

Участок трубопровода между стрелкой и котлом на обратке, делят установкой обратного клапана в системе отопления, что предотвращает рециркуляцию.

Обвязка котла с гидрострелкой, для сложных систем отопления, предусматривает необходимость подключения коллекторов.

Движение воды в гидрострелке, происходит принудительным способом. Давление нагнетает установленный циркуляционный насос. В открытой системе отопления, разделитель не будет работать.

В чём плюсы и минусы использования гидроразделителя

Несмотря на встречающееся мнение, гидроразделитель, это неотъемлемое условие для длительной и бесперебойной работы системы отопления с несколькими контурами. Одна из главных особенностей и функций устройства, нивелирование давления между контурами.

Работа гидравлического разделителя в системе с естественной циркуляцией, теоретически возможна, но теряет свой смысл. Основное применение приходится на разводку закрытого типа с принудительным движением теплоносителя.

Преимущества гидрострелки в отопительной системе

Установка гидроразделителя решает несколько проблем системы отопления:

Нивелирование давления в контурах отопления. В системах с несколькими подающими трубопроводами, тяжело достичь одинаковых параметров скорости циркуляции теплоносителя. Циркуляционные насосы имеют разную производительность и скорость движения. При одновременном включении всех контуров отопления, некоторые из них могут полностью прекратить работать из-за недостаточного давления.После попадания вовнутрь гидравлического разделителя, происходит потеря давления, нивелирование параметров, что приводит к равномерному распределению тепловых потоков. Регулировка гидрострелки осуществляется автоматически, по мере включения и выключения циркуляционного оборудования датчиками.

Снижение разницы температур – гидроразделитель выполняет функцию первичного контура обогрева. По нему циркулирует теплоноситель до тех пор, пока не достигнет необходимой температуры нагрева.

Дополнительные функции – ёмкость выполняет задачи отстойника, фильтра грубой очистки и воздухоотводчика.

Недостатки гидравлической стрелки

1. Первый и самый главный недостаток гидроразделителя в том, что большинство из его функций, выполняют другие узлы, уже установленные в систему. После подключения группы безопасности, задачей стрелки остается только нивелирование давления и температуры на подающем и обратном трубопроводе.

Второй недостаток – увеличение сопротивления при циркуляции теплоносителя, после установки гидравлического разделителя. Последствие монтажа модуля – снижение равномерности прогрева трубопровода, необходимость в постоянном использовании циркуляционного насоса. Без нагнетания давления в системе отопления, котел перестает работать. Соответственно, система обогрева становится энергозависимой и требует подключения источника бесперебойного питания.

Высокая стоимость устройства – самые простые модули, обойдутся, начиная от 11 тыс. руб. Для двухэтажного здания площадью около 200 м², потребуется приобрести стрелку за 60-80 тыс. руб. Гидравлический разделитель для промышленного применения, обойдется уже в 125-250 тыс. руб.

При этом, существующая типичная схема изготовления разделителя показывает, что, в сущности – это простое устройство, не имеющее сложного функционала с минимальным значением в системе отопления. Не удивительно, что достаточно многие отечественные потребители, отказываются от покупки фирменных устройство в пользу изготовления кустарных аналогов.

В пользу покупки гидроразделителя, есть несколько доводов: это требование гарантийного обслуживания некоторых моделей котлов, многоконтурная система отопления сложного типа, не будет работать без разделителя.

3 Изготовление своими руками

Перед покупкой или изготовлением гидрострелки для отопления своими руками следует детально изучить её строение и конструктивные особенности. Сама схема не представляет собой ничего сложного.

Пустая внутри труба (квадратной или круглой формы) снабжена по бокам несколькими патрубками для подключения к отопительной системе.

Следует отметить, что, как правило, патрубки для подачи воды расположены сверху конструкции, а для отвода — снизу. Такой способ действителен, если гидрострелка расположена в вертикальном положении. Но когда позволяет схема, её можно устанавливать и горизонтально.

Для отопления частных домов зачастую применяется гидравлический разделитель. Вместе с ним необходимо устанавливать коллектор. Обычно они продаются вместе (комплектом). Для изготовления разделителя и коллектора используются такие материалы, как:

• сталь с небольшим количеством углерода;
• полипропилен;
• нержавейка.

Встречаются и более сложные модели гидрострелок. Они оборудованы не только отводчиком воздуха и сливной заслонкой, но и местом под установку различных датчиков, сеточками и пластинами. Последние исполняют функцию разделителя потока теплоносителя и его фильтрации. Стоимость таких конструкций довольно высока, как и потребность в постоянной профилактике и обслуживании.

Сегодня популярными являются металлические трубы, из которых делают гидрострелки домашние мастера. Но так как полипропилен набирает обороты, то, скорее всего, статистика поменяется именно в его сторону. Связано это с высокой стоимостью полипропиленовых гидрострелок заводского производства, а сделать их самостоятельно из этого материала в несколько раз дешевле. Для этих целей понадобятся:

• полипропиленовая труба соответствующего диаметра;
• несколько тройников для патрубков;
• две заглушки.

Так как диаметр трубы для изготовления гидрострелки довольно большой, то необходимо для пайки приобрести специальную насадку, а также выдержать определённое время при скреплении.

Ничего особенного в конструкции нет. Тройники прикрепляются к основному элементу отрезками труб, которые закрываются заглушками. Однако такое устройство не будет иметь эстетичного вида. Кроме того, использовать его можно не во всех системах. Связано это с тем, что котлы, работающие на твёрдом топливе, на своём пике могут достигать 95 градусов рабочей температуры.

Разумеется, что гидроразделитель, своими руками сделанный из полипропилена, выдержит её, но бывают и нештатные ситуации. К примеру, если выключат электричество, тогда по инерции твердотопливный котёл может резко начать набирать температуру. Иногда она достигает 130—140 °C. Это может плохо сказаться на дальнейшей работе системы или она вовсе выйдет из строя. В связи с этим все элементы такого типа рекомендуется делать из металла. Хотя, как уже можно понять, гидрострелку из полипропилена своими руками сделать проще, чем из металла. Таким образом, можно выделить ключевые преимущества полипропиленовых устройств:

• полипропилен можно легко покрасить термостойкой краской с наружной стороны;
• пластиковые модели значительно дешевле металлических аналогов;
• КПД немного увеличится, так как сопротивление теплоносителя будет меньше на гладкой поверхности;
• кроме того, что пластик не ржавеет, он ещё и предотвращает появление коррозии на соседних элементах;
• стабилизация давления в системе;
• останавливает гидроудары и предотвращает выход из строя всей системы;
• экономит топливо, повышает производительность котла;
• работа может происходить с котлами до 35 кВт максимальной мощности;
• в автоматическом режиме перенаправляет потоки теплоносителя в нужном направлении.

Все вышеуказанные достоинства не являются исчерпанными. Каждая модель может иметь свои особенности. Кроме этого, отдельные плюсы некоторые модели могут и не иметь. Всё зависит от качества, производителя и многих других факторов. Также можно указать и недостатки гидрострелок:

• полипропиленовые изделия невозможно установить в твердотопливных котлах, так как они быстро выйдут из строя из-за сильного давления и перепада температур;
• для установки нужно подготовить специальные инструменты и материалы, такие как сварочный аппарат для полипропилена, муфты, краны и отводы;
• диаметр основы гидрострелки должен быть равен сумме диаметров трёх контуров от 60 до 90 мм и 120 мм, а они довольно-таки дорогие.

https://youtube.com/watch?v=qG7TkatjnkE

Как устроена гидрострелка

Гидрострелка представляет собой колбу с установленным в верхней части автоматическим воздухоотводчиком. На боковой поверхности корпуса врезаются патрубки для присоединения магистральных труб отопления. Внутри гидрострелка абсолютно полая, в нижней части может врезаться резьбовой патрубок для установки шарового крана, предназначение которого — слив отстоявшегося шлама со дна разделителя.

По сути своей гидравлическая стрелка — это шунт, закорачивающий потоки подачи и обратки. Целью работы такого шунта является выравнивание температуры теплоносителя, а также его расхода в генерирующей и распределительной частях гидравлической системы отопления. Для получения реального эффекта от гидросепаратора требуется тщательный расчёт его внутреннего объёма и мест врезки патрубков. Однако большинство представленных на рынке устройств изготавливается серийно без адаптации под конкретную систему отопления.

Часто можно встретить мнение, что в полости колбы обязательно должны присутствовать дополнительные элементы, такие как рассекатели потока или сетки для фильтрации механических примесей или отделения растворённого кислорода. В реальности такие способы модернизации не демонстрируют сколь-нибудь значимой эффективности и даже наоборот: например, при засорении сетки гидрострелка полностью перестаёт работать, а вместе с ней и вся система отопления.

Работа гидрострелки в разных режимах.

Существует три основных режима, в которых работает гидравлический разделитель. В зависимости от включения и выключения потребителей системы отопления изменяется и режим работы гидрострелки или гидрострелки модульного типа (гидрострелка + коллектор). Итак, что происходит после запуска? После запуска системы отопления, пока теплоноситель не набрал необходимую температуру – жидкость циркулирует по малому кругу и весь поток движется вниз по гидрострелке.

После того как температура теплоносителя выйдет на необходимый рабочий режим гидравлического разделителя, во вторичный контур отопления, с равномерным разбором, при уравнении входящих и исходящих потоков, гидрострелка работает как воздухо-отводчик и очищает теплоноситель от грязи.

Заметим, что полного равенства между двумя потоками достичь практически не возможно, отсюда и следует 100 процентная целесообразность установки гидрострелки.

Нагрев помещение автоматика регулирует проток теплоносителя во вторичном контуре, например в случае достижении определенной температуры ГВС, происходит отключение насоса в данном контуре или же, если термоголовки радиаторов уменьшают проток теплоносителя, что в свою очередь увеличивает гидравлические сопротивления в контуре отопления, отслеживание которого осуществляется адаптивным насосом – таким образом, подстраиваясь под это и уменьшая свою производительность, как следствие уменьшается общий поток Q2. В результате разница между двумя потоками (первичным и вторичным) уходит вверх по гидрострелке. Если бы гидрострелка не была установлена, то возникли бы значительные гидравлические перекосы в системе отопления, и как результат выход из строя отопительного оборудования (насос, теплообменник). Что будет, если циркуляционные насосы потребителей останавливаются, тогда первичный контур системы отопления переходит в 3 режим.

На рисунках 3-5 представлены эти режимы:

Рисунок 3:

Суммарный расход насосов котлов равен суммарному расходу насосов системы отопления. Этот режим достигается редко. В этом случае весь теплоноситель, нагреваемый котлом попадает в систему отопления к потребителям.

Рисунок 4:

Суммарный расход насоса котла меньше, суммарного расхода насосов контуров отопления. Этот режим возможен, когда котел не справляется с нагрузкой. В таком случае котел работает в максимальном режиме и постоянно подогревает теплоноситель.

При наличии нескольких котлов суммарный расход насосов котлов меньше, суммарного расхода насосов контуров отопления. В таком режиме один из нескольких котлов и его насос выключается, так как хватает работы одного котла, при этом необходимый теплоноситель насосы контуров отопления через гидрострелку забирают из обратной трубы отопления. Тем самым расход в котловом контуре остается постоянным, соответствующим необходимой величине для работы котла.

Рисунок 5:

Суммарный расход контуров отопления меньше расхода обеспечиваемого насосами котлов. Наиболее часто встречающийся режим, при котором насосы котлов подобраны верно и имеют чуть больший расход, чем требуется системе отопления. В этом режиме обеспечиваются все необходимые условия для работы системы отопления в экономичном режиме котла. Гидрострелка в таком варианте играет защитную роль котлов, так как подмес горячего теплоносителя в гидрострелке, создает минимальный перепад температур в обратной линии котла, а необходимое количество теплоносителя поступает в контура отопления. Этот режим является самым оптимальным, таким образом его принимают при проектировании системы.

Мощность гидрострелки должна быть выше суммарной мощности применяемого котла.
