Особенности сжиженного газа как топлива
Сжиженный углеводородный газ (СУГ) в баллонах активно используется в районах, где магистральный газ недоступен. Как правило, баллонный газ применяется для приготовления пищи, реже – для отопления дома. Это связано с тем, что газовый котел отопления потребляет достаточно много топлива и требует определенного давления.
Сжиженный газ – это определенные фракции природного газа либо сопутствующих нефтяных газов. При производстве СУГ пропан смешивают с бутаном, поскольку пропан отлично испаряется, в отличии от менее активного бутана. Пропорции в смеси могут быть разными, все зависит от назначения готового продукта.
Содержимое пропана в баллонах должно быть увеличено зимой, поскольку при низких температурах СУГ заметно хуже испаряется, летом же наоборот – содержание пропана должно быть снижено, в противном случае, при расширении газа баллон может «дать течь» – попросту, разгерметизироваться.
Сжиженный газ производиться в разных соотношениях, о чем свидетельствует маркировка:
ПТ (пропан технический) – это сжиженный газ с более 75% пропана.
БТ (бутан технический) – смесь, где бутан составляет более 30%.
СПБТ (смесь пропана и бутана технических) – содержит бутан от 25 до 60%.
Существуют еще марки, применяемые в качестве топлива для автомобилей – это ПА (пропан автомобильный) или ПБА (пропан-бутан автомобильный), для отопления дома можно использовать и их, по составу и качеству они ничем не отличаются от выше перечисленных, более того, как раз качество у автомобильного СУГ несколько выше.
СУГ с маркировками ПТ и ПА – это смеси с повышенным содержанием пропана, потому отлично подойдут для применения зимой.
БТ, СПБТ и ПБА – это «летние» смеси, для применения в теплое и жаркое время.
Разделение СУГ на «зимний» и «летний» очень важный момент, которым не стоит пренебрегать. Дело в том, что баллон содержит часть жидкого и часть газообразного вещества, при этом жидкая часть постепенно испаряется в процессе использования, создавая необходимое рабочее давление в емкости. При минусовых температурах жидкий газ испаряется хуже, из-за чего давление заметно падает, и его не хватает для работы горелки котла отопления. Выход из ситуации, если нет возможности приобрести «зимнюю» смесь есть, и даже не один. Можно: использовать большее количество баллонов, это позволит увеличить давление и стабилизировать систему; использовать специальный элемент для подогревания баллона.
Летом наоборот, испарение в жаркий период происходит слишком интенсивно, что может создать чрезмерное давление и повредить баллон. Лучшим выходом в данном случае будет использование «летней» смеси или заполнение баллонов не полностью
Также важно не допускать попадания прямых солнечных лучей на баллоны
Виды газовых котлов
Настенный вариант более компактный, но менее мощный
Виды настенных котлов для отопления дома
В первую очередь стоит разделить газовое отопительное оборудование по функционалу: будет оно использоваться только для отопления или еще для подготовки горячей воды для технических нужд. Если предполагается подогрева воды, нужен двухконтурный котел, только на отопление работает одноконтурный.
Настенные газовые котлы — небольшой шкафчик, который модно установить на кухне
Далее следует определиться с типом отвода дыма. Есть газовые котлы с атмосферными дымоходами и открытыми камерами сгорания, есть с турбированными (камера сгорания у них закрытая). Атмосферные требуют наличия хорошего дымохода и тяги в нем, кислород для горения поступает из помещения в котором установлен агрегат, потому должен быть канал притока воздуха и исправный дымоход (при пуске системы все это проверяют).
Котлы с принудительной тягой (турбированные) можно ставить без дымохода. Дымовой выход котла через коаксиальную трубу (называют еще труба в трубе) может выводиться прямо в стену. При этом по одной трубе выходит дым (качается турбиной), по второй поступает воздух для горения прямо в камеру сгорания.
Этот тип оборудования всем хорош, кроме того, что зимой коаксиал зарастает инеем, что ухудшает тягу. При плохой тяге автоматика гасит котел — чтобы в помещение не поступали продукты сгорания. Включение возможно только при восстановлении тяги, то есть придется оббивать или каким-то другим способом удалять снежные наросты.
Также есть отдельный тип котлов — конденсационные. Они отличаются очень высокой эффективностью за счет того, что отбирается тепло у дымовых газов (конденсируют пары). Но высокая эффективность достигается только при работе в низкотемпературном режиме — в обратном трубопроводе теплоноситель не должен иметь температуру выше +40°C. Если температура будет еще ниже — еще лучше.
Конденсационные котлы наиболее эффективные
Такие условия подходят для отопления водяными теплыми полами. Так что если вы задумали такое газовое отопление частного дома — с теплыми полами, то конденсационный котел — это то что требуется. Минусов у него немного — высокая цена (по сравнению с обычными) и едкий конденсат, который предъявляет особые требования к качеству дымохода (из хорошей нержавейки).

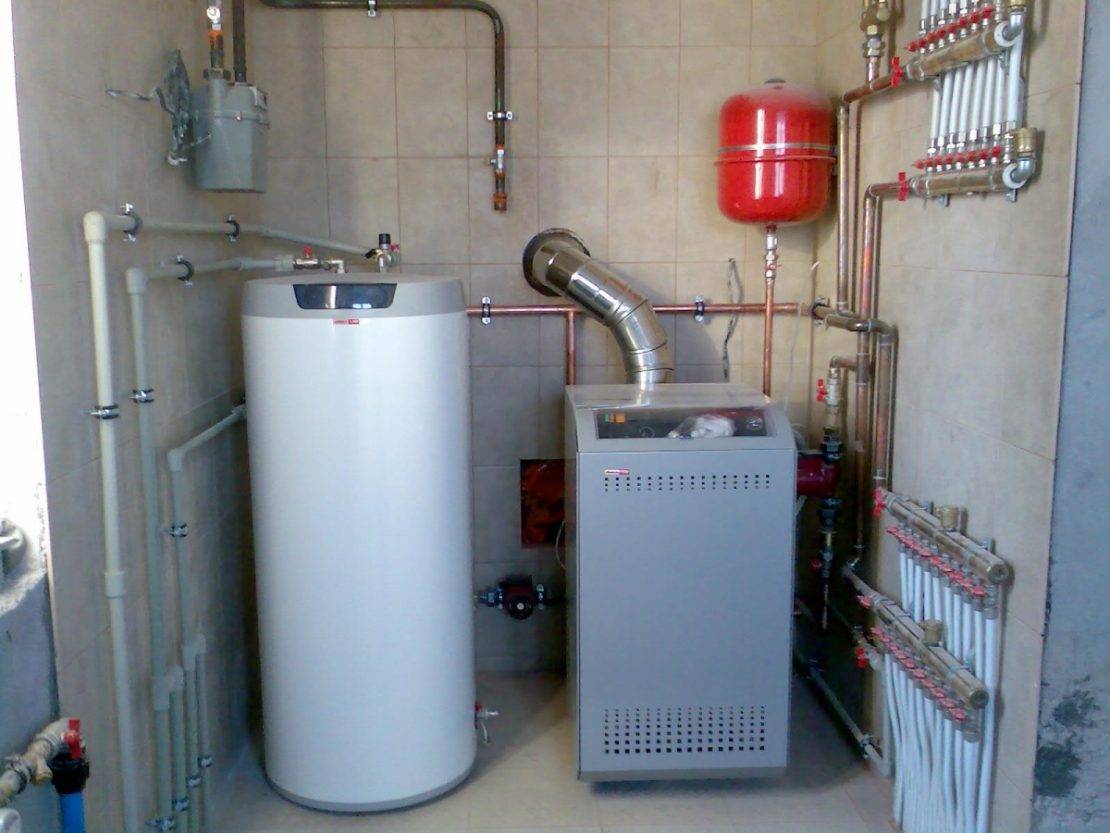

Напольные газовые котлы
Если вам необходима большая мощность, настенный вариант не подойдет — у них максимальная производительность 40-50 кВт. В этом случае ставят напольный котел. Вот они есть больших мощностей, а еще есть модели, которые могут работать в каскаде. Так вообще можно отапливать большие площади.
Некоторые из напольных котлов могут работать не только от магистрального газа, но и от сжиженного. Некоторые могут еще работать и с жидким топливом. Так что это довольно удобные агрегаты. Корпус у них из стали, а теплообменник может быть стальным или чугунным. Чугунные весят и стоят больше, но имеют более длительный срок эксплуатации — на 10-15 лет. Внутри корпуса находится горелка, автоматика и теплообменник.
Строение напольного газового котла
При выборе необходимо обращать внимание на функциональные возможности автоматики. Кроме стандартного набора — контроля наличия газа, пламени и тяги есть еще немало полезных функций:
- поддержание заданной температуры,
- возможность программирования режимов по дням или часам,
- совместимость с комнатными термостатами;
- подстраивание работы котла под погоду,
- летний режим — работа на нагрев воды без отопления;
- возможность работы параллельно с солнечными батареями или другими альтернативными источниками тепла и т.д.
Чем более широкий функционал у автоматики, тем дороже котел и его техническое обслуживание
Двухтрубное отопление
Двухтрубная отопительная система требует подсоединения каждого радиатора к трубопроводам, которые отвечают за поступление нагретого и отвод охлаждающегося теплоносителя. Основным положительным моментом такой конструкции является возможность корректировки температуры отдельных обогревательных элементов.
Вертикальная схема
При реализации такого проекта предусматривается несколько вариантов разводки:
- Нижняя двухтрубная разводка – основной теплоагрегат, который подает теплоноситель к элементам отопления, размещается в подвальном помещении либо над уровнем пола нижнего этажа. От магистральной трубы в многоэтажном строении отводятся стояки, наличие которых обеспечивает поступление рабочей жидкости к радиаторам. В последствии остывшая жидкость перемещается в обратном направлении по отводящим трубам.
- Верхняя двухтрубная разводка – предполагает подачу теплоносителя от главного теплогенератора непосредственно на чердак дома. Проходя через радиаторы отопления, подогретая рабочая жидкость возвращается обратно от верхней разводки по соответствующим стоякам.
В целях удаления воздуха, который накапливает в процессе эксплуатации, двухтрубную систему рекомендуется дополнять специальным расширительным бачком. Монтаж бачка своими руками позволяет обеспечить высокие показатели давления при передвижении теплоносителя, что способствует повышению эффективности отопления.
Горизонтальная схема
Данный вариант является наиболее распространенным в случае монтажа двухтрубного отопления.
Функциональность обеспечивается принудительной циркуляцией теплоносителя. Существуют следующие варианты реализации подобной схемы:
Как сделать газовое отопление частного дома своими руками
Монтаж автономного отопления своими руками вполне по силам человеку, имеющему навыки подобных работ
Подробно рассмотрены различные схемы монтажа, уделено внимание отдельным деталям
Самостоятельно можно выполнить все работы по монтажу системы отопления дома, кроме:
- врезки системы отопления дома в газовую сеть;
- проектирования газового отопления дома.
Врезку и проектирование выполняют только специализированные организации, имеющие лицензии.
Порядок работ
Принцип работы водяного отопления следующий: вода, нагретая газовым котлом, естественным или принудительным образом циркулирует по трубопроводам, отдавая помещениям тепло. Оптимальная схема отопления двухэтажного частного дома включает устройство системы с теплыми полами на первом этаже и радиаторного отопления на втором этаже. Циркуляция теплоносителя может быть естественной (самотечной) или принудительной (циркуляционным насосом).
Рассмотрим порядок монтажа автономного газового отопления на примере 2-ух этажного дома:
- монтаж котла в котельной на первом этаже;
- монтаж группы безопасности, расширительного бака, циркуляционного насоса
- установка насосно-смесительного узла для теплых полов для циркуляции теплоносителя нужной температуры;
- установка коллектора для теплого пола;
- укладка теплого пола (спецификацию материалов и порядок работы можно найти в интернете);
- установка радиаторов и подключение их к коллектору во всех помещениях второго этажа;
- по окончании полного монтажа отопления делается заливка бетоном теплого пола.
Схемы отопления частного дома с газовым котлом могут быть двух типов:
1. Одноконтурная схема отопления частного дома с газовым котлом (замкнутая, рассчитанная только на обогрев помещений)
2. Двухконтурная схема с использованием специального котла (одновременно отопление и нагрев водопроводной воды)
Схемы разводки автономного отопления
Разводка отопления от газового котла основана на нескольких типовых схемах отопления, которые отличаются по типу циркуляции теплоносителя (обычно воды) и по методам разводки трубопроводов. Различают следующие виды монтажа отопления:
- Однотрубная разводка отопления, в которой трубы закольцованы, а радиаторы расположены последовательно. Теплоноситель, выходя из котла, проходит каждый радиатор по очереди. Температура теплоносителя по мере движения снижается. Примитивна и несовершенна, поскольку температура теплоносителя к концу цикла падает.
- Система «ленинградка» с выделенными байпасами радиаторами является промежуточной и позволяет устранить часть проблем однотрубной схемы;
- Усовершенствованная система «ленинградка» с запорными и балансировочными вентилями;
- Двухтрубная разводка представляет параллельно друг другу идущие трубы подачи и обратки. Позволяет отработавший в радиаторе теплоноситель возвращать для подогрева в котел. Подача теплоносителя к радиатора по такой схеме происходит без потерь тепла.
- Лучевая (коллекторная) разводка распределяет собранный теплоноситель по отдельным радиаторам. Схема сложная, используется нечасто.
Схемы отопления 2-х этажного частного дома могут быть следующие:
1. Система отопления открытого типа
Расширительный бачок — открытая емкость с входным патрубком, подключенным к стояку подачи. Он устанавливается в самой высокой точке системы отопления — теплоноситель не переливается наружу, а расширительный бачок дополнительно выполняет роль воздухоотводчика.
Схема автономного газового отопления открытого типа
2. Система отопления закрытого типа
В системе устанавливается герметичный расширительный бачок, разделенный эластичной мембраной на водяную и воздушную камеры. При температурном расширении излишки теплоносителя попадают в водную камеру бачка. Давление в воздушной камере возрастает, и при снижении температуры давлением теплоноситель возвращается в трубопроводы. Бачок может быть установлен в любой точке, но обычно его монтируют рядом с котлом на трубе обратки. Устанавливается предохранительный клапан сброса давления.
Схема с естественной и принудительной рециркуляцией, которые используются при отоплении двухэтажного частного дома
Виды котлов
Различают разные типы:
- по способу установки;
- по мощности;
- по количеству контуров.
По способу установки существуют настенные и напольные котлы. Котлы небольшой мощности с одним контуром и минимальным набором дополнительного оборудования часто размещаются на стене в кухне. Более мощные котлы требуют отдельного помещения (котельной), дополняются различным оборудованием.

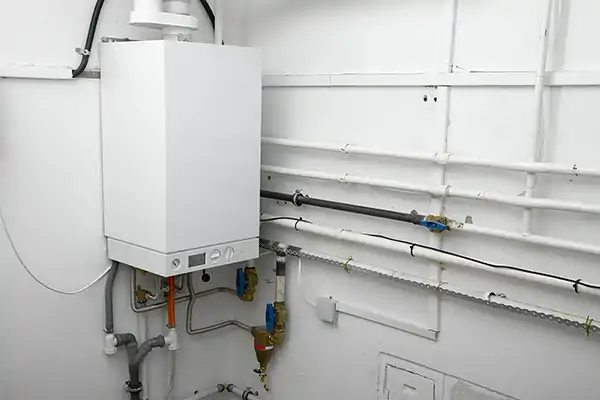

Фото 1. Настенный одноконтурный газовый котел, установленный в небольшом полуподвальном помещении на кафельной плитке.
Мощность
Каждый котёл имеет определённую мощность. При использовании в основном для отопления применяют базовую формулу расчёта: 1 кВт мощности на 10 кв. м. хорошо утеплённого дома. Для коттеджа площадью 200 кв. м. требуется мощность котла 10 кВт. Дополнительно рекомендуют прибавить около 15% для пиковых нагрузок. Запланированное горячее водоснабжение посредством того же котла потребует дополнительной мощности.
Эксперт-проектировщик рассчитает необходимые параметры оборудования, учитывая материал стен, количество этажей и окон, климатические характеристики территории и другие аспекты.
Количество контуров
Существуют:
- одноконтурные;
- двухконтурные котлы.
Одноконтурные зачастую дороже и мощнее, но без дополнительного оборудования предназначены только для отопления. При желании иметь горячее водоснабжение докупают бойлер. Одноконтурный котёл достаточной мощности справится с отоплением большого дома и подогревом значительного объёма воды.
Фото 2. Одноконтурный газовый отопительный котел, установленный на стене. Подходит для большого частного дома.
Двухконтурные котлы бывают меньшими по мощности, более дешёвыми и универсальными: один их контур работает над отоплением дома, второй — для нагрева воды.
В них встроен теплообменник, а подогрев воды происходит либо с помощью включённого в котёл бойлера, либо проточным образом. 15–20 литров в минуту — максимальный объем нагрева для подобных котлов. Они более уместны для небольших домов, где проживает мало человек.
Справка! Модели таких котлов летом можно использовать только для нагрева воды с отключением отопительного контура.
Правила организации газового отопления и советы по монтажу
Монтаж, обвязка и пуск газа должны выполнять люди имеющей допуск к этой работе. Проектирование и сборка схемы газового оборудования производят по СП 62.13330.2011, СП 60.13330.2012, СП 42-101-2003, и подобным нормативным документам.
Мощные газовые котлы (свыше 30 кВт) размещают в отдельном помещении. Есть обязательные требования к этому помещению:
- Котельная должна площадью не меньше 4м2высота помещения не меньше 2,5м. Допустимо организовать котельную в подвале жилого дома;
- Дверной проем должен быть не меньше 80см шириной. Устраиваются окна площадью 0,3 м2на 10 м2 площади помещения;
- Для приборов с естественной тягой предусматривают вентиляционную систему в верхней части комнаты;
- Высота дымохода должна быть выше конька на 50 см.
Применения электричества для организации отопления
Применение электроэнергии один из способов создать отопление частного дома без газа с монтажом водяного контура. Конечно это дорогостоящий вид обогрева. В принципе возможны следующие электрические системы отопления для частного дома с использованием электроэнергии:
- использование электрокотла для водяного отопления;
- размещение в помещениях дома электрических конвекторов;
- использование инфракрасных обогревателей;
- создание теплых полов.
Электрический конвектор
Электрический конвектор – простейшее устройство для нагрева воздуха в жилом помещении. Устройство отопления методом установки электрических конвекторов подкупает простотой монтажа, безопасностью, наличием защиты от перегрева и экологичностью. Инфракрасные обогреватели не менее удобны для применения, а иногда выбирается комбинированный вариант использования электрических обогревателей.
Подобные устройства легко объединить в одну систему и обеспечить ее работу в автоматическом режиме. Если на электрические конвекторы для отопления частного дома цены вполне доступны, то постоянный рост тарифов на электроэнергию уменьшает спрос на эти удобные системы обогрева.
Инфракрасные теплые полы
Одним из наиболее востребованных вариантов для загородного дома являются инфракрасные теплые полы. Они выпускаются в виде пленки, толщина которой около 3 мм. Монтаж такого пола простой и доступный. Пленка укладывается под любое напольное покрытие. Нередко пленку устанавливают на стены и даже на потолок. На потолке «теплый пол» размещают чаще всего в двухэтажных коттеджах или в домах с мансардой. Большая площадь обогрева ускоряет обогрев всего помещения и экономит до 40% электроэнергии.

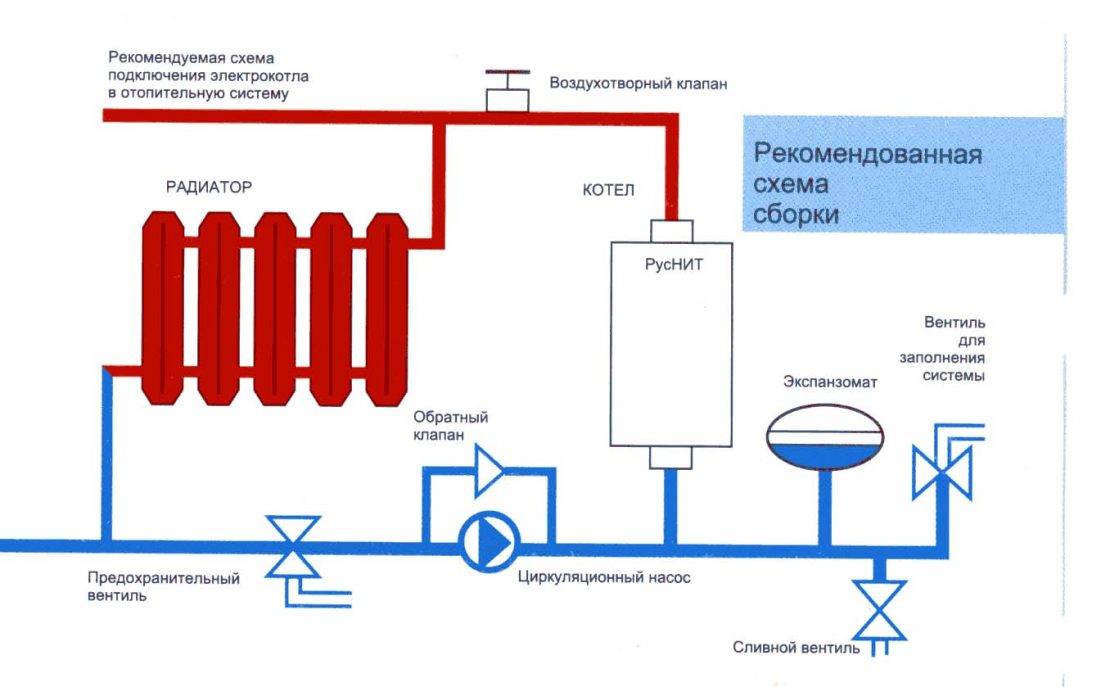

Электрический котел
Электрические котлы вполне достойная замена газовым котлам. С их помощью легко создать отопление дома альтернативное газовому отоплению. Только цена электричества существенно ограничивает спрос на эти удобные и безопасные приборы.
Каждые 100 м2 требуют мощности 10 кВт. Если нужно будет установить мощный котел, то придется согласовать его установку с Энергонадзором. Электропроводка в доме, как правило, не соответствует требованиям, поэтому делают дополнительную линию от входа до котла.
По принципу действия котлы использующие электроэнергию для нагрева теплоносителя делятся на:
- электрический котел с установленными ТЭНами;
- электродный электрический котел;
- индукционный электрический котел.
Все вышеперечисленные приборы имеют общие особенности, которые отличают их от газовых и твердотопливных котлов. Эти особенности, которые могут стать преимуществами при применении котлов для отопления загородных домов:
- высокий уровень безопасности;
- бесшумность;
- простая регулировка температуры жилья, возможность автоматизации;
- нет проблем с топливом, его транспортировкой и хранением;
- не вредят окружающей среде;
- легко устанавливаются;
- могут быть напольными, настенными, трехфазными и однофазными.
Электродный котел
Электродный котел — самый экономичный электрокотел для отопления частного дома, обладающий небольшими размерами. По сравнению с ТЭНовыми котлами, экономия достигает 40 %. Характеризуются отсутствием накипи и быстротой нагрева воды.
ТЭНовый котел
ТЭНовый котел нагревает воду в контуре посредством трубчатых нагревательных элементов. Его основная функция – генерировать тепло. Контур отопления практически ничем не отличается от схем, применяемых для газовых или твердотопливных котлов. При этом нужно правильное расположение батарей отопления в частном доме относительно окон. Если окон несколько, то радиаторы устанавливаются под каждым окном.
Существуют правила и нормы установки батарей отопления:
- между стеной и батареей расстояние не менее 2 см;
- между подоконником и радиатором 8 – 10 см;
- между полом и низом батареи 10 – 12 см;
- во всех случаях желательна установка теплового экрана.
Индукционный котел
Индукционный котел можно представить в виде электромагнитного индуктора, или трансформатора, который имеет первичную и вторичную обмотку. Вторичной обмоткой служит корпус, в котором наводятся так называемые вихревые токи Фуко. Поскольку корпус котла является короткозамкнутым витком, то в нем наводятся значительные токи нагревающие корпус котла, следовательно, и теплоноситель. Индукционные котлы более экономным, чем ТЭНовые котлы и вполне применимы как альтернативные виды отопления частного дома или дачи.
Схема водяного отопления загородного дома
Для обогрева загородных домов обустраиваются отопительные системы, в которых в качестве теплоносителя выступает вода или антифриз.
Система состоит из следующих комплектующих элементов:
- Водонагревательный котел (с двумя либо одним контуром).
- Полипропиленовые или металлические фитинги и трубопроводы.
- Байпасы, которые позволяют отключать отдельные радиаторы без остановки всей системы.
- Чугунные, стальные, биметаллические или алюминиевые батареи.
- Расширительный бак.
- Циркуляционный насос (только в системах с принудительной циркуляцией теплового носителя).
- Газовое нагревательное оборудование обязательно укомплектовывается системой безопасности, в которую входит термопара и электромагнитный клапан.
В зависимости от схемы разводки такие системы бывают однотрубные и двухтрубные. В первом случае отопительные приборы подключаются последовательно, поэтому температура теплоносителя в каждом последующем приборе снижается. Такая разводка подходит для небольших по площади одноэтажных домов.
При двухтрубной разводке к каждому радиатору подается теплоноситель с одинаковой температурой, что обеспечивает равномерное прогревание всего дома. При необходимости отдельные радиаторы можно отключать от общего контура. Эта разводка идеально подходит для большого по площади дома с несколькими этажами.
В зависимости от принципов тока теплоносителя системы бывают с принудительной и естественной циркуляцией. При принудительном токе за движение жидкости по трубам отвечает циркуляционный насос, а естественная циркуляция происходит за счет разной плотности холодной и горячей жидкости.
Расширительный бак может быть открытого и закрытого типа. Для систем с естественной циркуляцией применяют емкость открытого типа. Закрытый бак с двумя герметичными частями, разделенными мембраной, применяется в системах с принудительным током жидкости.
Для небольших одноэтажных построек достаточно систем с естественным током, а для построек с несколькими этажами придется установить насос. При этом протяженность циркуляционного контура ограничивается 30-ю метрами, потому что на большее расстояние насос не сможет подавать воду.
Также можно обустроить комбинированное отопление. В таких системах насос устанавливается на байпасе. Он запускается, если нужно быстро прогреть помещения. Если есть перебои с подачей электроэнергии, то простым переключением рычагов можно перейти на отопление с естественной циркуляцией.

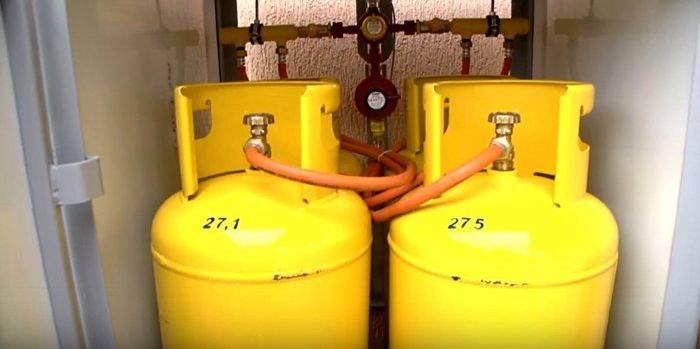

Комплектующие системы баллонного отопления
Чтобы обустроить газовое отопление от баллонного газа мастеру потребуется:
- газовый котел с горелкой;
- баллоны (емкость 50 л);
- редукторы;
- рампа;
- запорная арматура;
- дюритовый шланг для подключения (резинотканевый рукав).
Вся схема предельно проста для монтажа, поэтому доступна для выполнения домашнему мастеру. Следует помнить, что при выборе котла лучше отдать предпочтение с минимальным показателем рабочего давления, но максимально высоким КПД.
Выбирая агрегат для отопления на сжиженном газе, важно обращать внимание на горелку, она должна быть именно для пропана. Горелки для работы на природном топливе рассчитаны на более низкое давление в системе и имеют расширенный диаметр форсунки, что при подаче топлива из баллона может привести к аварии
При покупке обычного газового котла мастеру придется приобретать форсунки для горелки, газовый клапан – эти детали есть только в приборах, предназначенных для работы с СУГ.
Схема подключения отопления газового котла
Возможно обустройство с самотечной или принудительной циркуляцией теплоносителя. Системы с самотечной схемой работают по принципу разности плотности холодного/горячего потока, а принудительная циркуляция достигается интеграцией в схему циркуляционного насоса. Системы с принудительным движением теплоносителя являются энергозависимыми, требуют постоянной подачи тока.
Как выбрать газовый котел?
Чтобы подобрать оборудование подходящего типа, следует обращать внимание на несколько параметров:
- Мощность. При расчетах применяется простая формула 1 кВт на 10 м2 площади. Плюс 15-20% на запас. В продаже есть приборы с малыми (до 65 кВт) и средними (1700 кВт) параметрами мощности. Чтобы точнее определиться с нужным показателем, следует воспользоваться расчетными калькуляторами на сайте производителей, где расчеты проводятся с учетом теплопотерь, материала дома и прочих показателей.
- Если в доме нужна подача ГВС, то выбирается котел с двумя контурами, в противном случае достаточно одноконтурного агрегата.
- Монтаж может быть напольным или настенным. Тяжелые приборы нужно ставить только на пол, причем с предварительным обустройством чистой и защищенной от возгорания площадкой.
- Бывают коты с атмосферной горелкой, для которых нужен дымоход и приборы с турбированной горелкой с принудительной вентиляцией камеры сгорания. Приборы второго типа отличаются высоким КПД и независимостью от перепадов давления подаваемого топлива.
- Котлы с горелкой закрытого типа стоят дороже, но считаются более безопасными и обладают повышенным КПД.
- Регулировка мощности. Для обеспечения четкой работы нужна плавная регулировка, но можно выбрать двухступенчатую, если схема отопления простая и не требует снижения интенсивности подачи теплоносителя.
Проектирование и расчет системы
Установка газового отопления в доме или квартире без предварительного составления, утверждения проекта категорически запрещена. Проектированием занимаются специальные компании, которые составляют схему с учетом расхода газа по формуле 1 кВт на 10 м2.
Примерные подсчеты позволяют понять, что для дома в 200 м2 нужен котел мощности 20 кВт с потреблением 2 кубометра газа в час. Рассматривая климатические особенности средней полосы, газовое оборудование должно работать не менее 100 дней в регулярном режиме на полной мощности и еще 100 дней в половину мощности. Расход за сезон составит (20 х 0,1 х 24) 48 кубических метров в период зимних холодов и 24 м3 в период межсезонья, общий расход равняется 7200 кубометров.
Схемы разводки газового отопления в частном доме
Различается два типа разводки:
- Однотрубная. Простая схема может выполняться самостоятельно, но применяется редко. Причина – вода в крайний радиатор доходит уже со сниженной температурой, поэтому батарея остается холодной. Однотрубная разводка отопления от газового котла применяется в домах площади до 100 м2. Плюс – небольшие финансовые вложения.
- Двухтрубная. Требует затрат на трубопроводы, запорные элементы – все детали покупаются в двойном объеме, но это единственный минус. К плюсам относят равномерную подачу тепла, возможность регулировки интенсивности поступления теплоносителя к батареям вообще и на каждый радиатор по отдельности.
Недостатки
Как видим, преимуществ у газобаллонного отопления много. Но, конечно, не обошлось и без недостатков. Они хоть и немногочисленные, но существенные:
Невыгодный способ обогрева
Судя по отзывам, система с газовыми баллонами может влететь в копеечку. По подсчетам тех, кто ее опробовал, на зиму уходит 25 баллонов при условии, что площадь дома 145 м2, фундамент УШП, полы теплые, температура установлена на +23°С, а в баллоны объемом 50 л закачано по 20 кг топлива. На улице температура воздуха колебалась от -5°С до -27°С. Среднемесячная температура за окном составляла при этом -16°С.
Если баллоны установлены снаружи дома, то система может отключится под влиянием морозов. Причина проста – конденсат замерзает и не дает газу поступать к системе отопления.
Если установка баллонов – не слишком сложная процедура, то меры безопасности, которые нужно соблюдать при размещении и эксплуатации сжиженного газа требуют строгого выполнения. О них и пойдет речь далее.

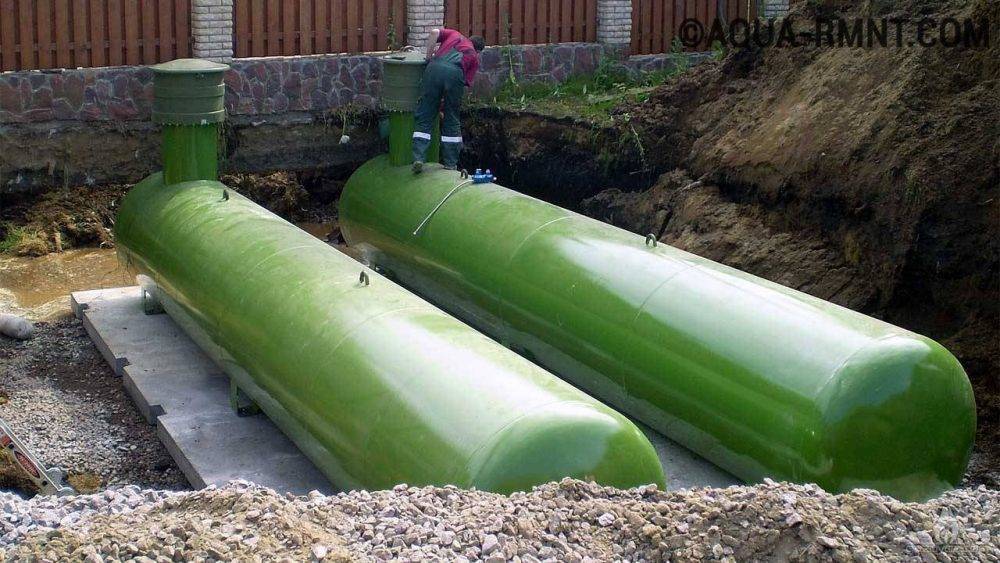

Использование более одной ёмкости для подачи газа
Иногда практикуется установка нескольких газгольдеров. Они могут использоваться как поодиночке, так и соединёнными между собой по жидкой и паровой фазам. Это позволяет увеличить объём хранимого газа и увеличить площадь его испарения. Соединённые ёмкости можно заправлять как поодиночке, так и несколько одновременно.
В системе из двух газгольдеров одно из устройств может использоваться как резервное или как отдельный источник газификации части строений на участке
Спаренные ёмкости позволяют более эффективно регулировать режим управления обеспечением газом и увеличить межзаправочный период.
Следует помнить, что газгольдер нужно устанавливать не более, чем в сорока метрах от места расположения заправочной цистерны.
Использование биотоплива
Биологическое топливо — это любая органика, способная гореть. Однако под эти термином в последнее время стали понимать использование газов, выделяемых гниющей органикой.
Принцип работы
Для источника такого газа подойдёт все, что гниёт с достаточной интенсивностью. Обычно используют навоз, пищевые отходы, растительную массу. Все газы, образуемые в процессе гниения, отлично горят заменяют собой газ природный.
Сама установка для обогрева биотопливом состоит из узлов, которые выделяемый газ собирают, очищают и подают в котлы для сгорания. А дальше принцип работы такой же как у котла на природном газе.
Минусы
Существенным недостатком такого способа отопления является низкая производительность гниения в естественных условиях. Для того, чтобы этот процесс ускорить, нужно повысить температуру, а это затраты энергии.
Особенности труб для системы отопления
В отопительных системах используют трубы из металла, меди или металлопластика.
Трубы из металла смонтировать сложнее всего, тем более самостоятельно. К тому же они очень тяжелые, могут со временем начать ржаветь. Тем не менее, соединяя котел и отопительный контур, необходимо использовать только металлические трубы.
Медные трубы гораздо легче, но устанавливать их самостоятельно также сложно. Нужен опыт, специальное оборудование и серебряный припой.
Трубы из металлопластика — лучший вариант для самостоятельного монтажа системы отопления. Такие трубы не только легкие, но и прочные. Ведь пластик в них, «надет» на алюминиевую основу.
Диаметр труб должен быть равным диаметру соединений в котле. При соединении труб и котла запрещено использование переходников.
Монтаж магистралей
Разводка системы отопления при использовании природного газа делается обычным образом. В загородных частных домах, в зависимости от их размеров, могут монтироваться системы отопления:
- одноконтурные;
- двухконтурные;
- коллекторные.
В первом случае в здании протягивается всего одна магистраль, по которой теплоноситель покидает котел и возвращается к нему обратно. Плюсом этого способа разводки является простота монтажа и дешевизна. К минусам такой разводки относят в первую очередь неравномерный прогрев радиаторов. Чтобы во всех помещениях дома температура воздуха зимой была одинаковой, при использовании такой схемы прокладки магистралей дополнительно приходится использовать специальную запорную и регулирующую арматуру. Подходят однотрубные сети только для монтажа в очень небольших загородных зданиях.
В двухтрубных системах отопления газом монтируются сразу две магистрали — подводящая и обратная. Сборка таких сетей обходится довольно-таки дорого и считается относительно трудоемкой. Но зато и в эксплуатации двухконтурные системы гораздо более удобны. Радиаторы при использовании таких схем прогреваются в доме равномерно.
Коллекторные сети монтируются в основном лишь в загородных зданиях большой площади при наличии значительного количества потребителей. Чаще всего их собирают в зданиях в несколько этажей со множеством комнат разного назначения. В этом случае подающая и отводящая трубы присоединяются предварительно к коллектору. Далее уже от этой гребенки выполняется разводка магистралей по группам помещений.
