Фундамент ТИСЭ: строим самостоятельно

Конструктивные особенности

Итак, что такое – фундамент ТИСЭ? Это свайно-ленточная конструкция, состоящая из бетонных армированных опор и железобетонного ростверка (устройство свайного фундамента с монолитным ростверком).

Особенность этой конструкции заключается в форме сваи: в нижней ее части имеется полусферическое расширение. Такая форма опоры способствует повышению несущей способности фундамента и предотвращает выдавливание ее на пучинистых грунтах.

Сваи ТИСЭ одинаково хорошо несут нагрузку от тяжелых каменных и легких каркасных домов (какой выбрать фундамент для каркасного дома), не давая усадку.

Схема устройства фундамента ТИСЭ.

Задача ростверка – связать все опоры в единую конструкцию. Он не контактирует с грунтом, равномерно распределяя нагрузку от дома между сваями.

Особенности технологии

Аббревиатура ТИСЭ расшифровывается как «технология индивидуального строительства и экология». Данная строительная методика была разработана и запатентована инженером Р.Н. Яковлевым, который, кроме самой технологии, создал также и специальный рабочий инструментарий – ручной бур с ножом особой формы.

Сваи-столбы

Данная методика является по своей сути гибридной, вобравшей в себя плюсы столбчатых и свайных технологий. Чисто технически она относится к буронабивным, так как возведение фундамента ТИСЭ производится при помощи заливки бетона в заранее пробуренную скважину.

Отличительной особенностью сваи ТИСЭ является то, что она имеет своеобразную конструкцию с расширением в её нижней части. Подобного расширения не имеют другие сваи, предназначенные как для забивки, закрутки, так отливаемые по буронабивной методике. Данное расширение-подошва играет роль опорного основания и сближает сваю Яковлева с опорой столбчатого фундамента. Оно увеличивает площадь опоры каждого столба, уменьшая тем самым показатели удельного давления постройки на грунт.

Устройство фундамента ТИСЭ

Из-за того, что устройство опор производится исключительно с помощью мускульной силы человека, они обладают ограниченной несущей способностью. На нём не рекомендуется устанавливать чересчур массивные постройки – кирпичные дома или здания из монолитного железобетона.

Отлично подходит фундамент ТИСЭ для каркасного дома, также на нём можно установить гараж, баню или иное не слишком массивное строение. Помимо распределения давления веса здания на грунт, подошва сваи играет также роль своеобразного якоря.

Область применения

Строительство фундамента ТИСЭ

Данные преимущества свайного фундамента ТИСЭ и определяют область его использования. Это слабые болотистые почвы, а также глинистые, суглинистые и супесчаные грунты с высоким уровнем насыщения влагой. Именно такие почвы наиболее подвержены зимнему вспучиванию.

Обычно при строительстве домов на водонасыщенных грунтах для борьбы с эффектом вспучивания применяются различные дорогостоящие технологии.

  1. Устройство эффективной дренажной системы. Дренаж предназначается для отвода грунтовых вод от основания здания. Работы связаны с проведением обширных земельных работ, выемкой грунта, укладкой отводных труб, заполнением траншей крупнофракционным материалом и т.д. Минус устройства дренажа – большие затраты времени и сил, а также высокие финансовые расходы.
  2. Использование в качестве несущей опоры для дома монолитной плиты. Мелкозаглублённый фундамент-плита заливается поверх песчано-гравийной подушки, смягчающей давление мёрзлого грунта. Отсутствие жёсткой сцепки основания с почвой дают ему возможность «плавать» – подниматься и опускаться вместе с грунтом, избегая деформаций и разрушения. Недостатки фундамента-плиты: он предназначается для небольших строений с малой массой. Если же необходимо возведение габаритных построек, например, двухэтажного жилого дома, то расходы на заливку плиты основания возрастают в геометрической прогрессии.
  3. Применение свай в качестве несущих опор. В данном случае свайная технология является наиболее предпочтительной. Сваи заглубляются ниже уровня промерзания почвы, что уменьшает силы пучения, воздействующие на основание здания. Заглублённые сваи позволяют оптимизировать процесс строительства на сложных грунтах, ускоряя и удешевляя работу благодаря отсутствию дорогостоящих землеройных работ. Но данная технология также имеет свои недостатки: в отдельных случаях сваи могут выталкиваться промёрзшим грунтом. Происходит это от того, что, замерзая, расширившийся грунт схватывает верхнюю часть сваи и увлекает её за собой вверх.

Технология ТИСЭ позволяет избежать возможного выдавливания сваи. Расположенное внизу расширение упирается в лежащие выше слои почвы, и мёрзлый грунт, поднимаясь вверх, просто скользит по поверхности сваи. Основное условие: ТИСЭ фундамент должен быть заглублён ниже уровня промерзания почвы, иначе опора будет попросту выдавлена снизу.

Фундамент ТИСЭ под дом

Данный показатель может иметь разные значения для каждого региона. Узнать уровень промерзания для определённого города можно из сводных таблиц СНиП.

Фундамент ТИСЭ своими руками: пошаговая инструкция

Возведение фундамента по технологии ТИСЭ, как и любое строительство, начинается с подготовки участка: разравнивания, удаления старых деревьев и кустарников, больших камней и проведения других необходимых работ.

При этом снятие дерна можно производить не под всей площадью дома, а только в тех местах, где, согласно проекту, будут располагаться сваи. Далее можно приступать к бурению скважин под сваи.

Бурение

Перед тем как приступить к бурению, потребуется сделать небольшие лунки глубиной 15-20 см под каждую скважину, диаметр которых равен диаметру бура.

Далее процесс бурения выглядит следующим образом:

  1. в начале штангой, выставленной на начальную длину и со снятым плугом, производится бурение верхней части скважины. Сбор грунта происходит в специальный контейнер;
  2. для глубоких скважин необходимо использовать удлинитель, который фиксируется на штангу вместо рукоятки;
  3. для устройства расширения используется специальный плуг, который закрепляется на место контейнера в соответствии с инструкцией к буру. При этом надо учитывать, что его можно отрегулировать на изготовление сферического расширения с разным диаметром: 400, 500 или 600 мм.

Плуг крепится к буру при помощи веревки, которая при работе служит для управления инструментом: в натянутом состоянии прижимает плуг к основанию скважины, при ослабленном положении приподнимает бур.

При формировании расширения можно производить вращение как по часовой стрелке, так и против нее.

Но следует учитывать, что в первом случае существует риск углубиться ниже, чего делать не стоит, а при вращении против стрелки происходит осыпание разрезаемого грунта под плуг, что приводит к выталкиванию бура.

Специалисты рекомендуют выполнять расширение, комбинируя вращения в обе стороны.

Определить момент, когда расширение будет готово, достаточно легко – в емкость на конце бура перестанет набираться порода.

При бурении скважины под сваи ТИСЭ важно контролировать ее вертикальность – на этот аспект следует обращать внимание из-за того, что бетон имеет низкие параметры работы на изгиб, поэтому. При несоблюдении этого правила в процессе схватывания или во время эксплуатации бетон может лопнуть

При несоблюдении этого правила в процессе схватывания или во время эксплуатации бетон может лопнуть.

Расчет фундамента ТИСЭ

Нагрузка стен и перекрытий на фундамент

Чтобы при строительстве не пришлось исправлять допущенные ошибки, нужно правильно произвести расчет показателей: глубины бурения, числа опорных столбов и расстояния между ними. По результатам вычислений подготавливаются чертежи.

Для правильных расчетов нужно представлять, какова будет масса нагрузки на фундамент. Она складывается из нескольких составляющих – веса самого здания, оборудования и техники, снегового слоя. Массу дома, в свою очередь, составляют нагрузки, создаваемые фундаментом, стеновыми конструкциями, напольным покрытием, перекрытиями, крышей.  Чтобы найти вес любого из этих компонентов, нужно знать его пространственные размеры и удельную весовую величину использованного материала.

Эксплуатационные нагрузки включают в себя установленную в жилище технику, предметы мебели, хозяйственные коммуникации, а также суммарный вес жильцов. Нагрузки на перекрытия между этажами и на цоколь могут достигать 200 кг. Для чердака значение меньше – в районе 100 кг.

Вычислив вес, воздействующий на фундамент, нужно узнать несущую способность сваи ТИСЭ.  Ее определяют по таблице, зная сопротивление почвы. Последняя величина зависит от ее состава и размера частиц – параметров, определяемых при исследовании грунта перед строительными работами. Несущая способность определяется сопротивлением и диаметром свайного основания. Если поблизости нет грунтовых вод, рядом с расширенной частью вследствие проникновения состава из цемента формируется скопление грунтобетона. При достаточной толщине оно повышает несущую способность примерно в 1,5 раза. Но на практике для надежности следует брать расчетное значение.

Глубину бурения определить несложно – она зависит от уровня вымерзания грунта. Берется табличное значение, характерное для данного региона. Бурить почву нужно на 0,2 м глубже данной отметки.

Вариации конструкции

В зависимости от типа почвы изготавливать бур ТИСЭ можно в различных вариациях.

  1. Каменистые, тяжелые почвы не требуют острых режущих кромок, однако большую роль здесь играет их наклон, чтобы захватывать сразу большое количество почвы. Главное, что необходимо – наличие нескольких «клыков», позволяющих предварительно разрыхлить тяжелый грунт. Если в почве содержатся мелкие – до 5 см – камни, то расстояние между режущими кромками увеличивают, чтобы такие включения беспрепятственно попадали в грунтоприемник. Эта конструкция хорошо зарекомендовала себя и в глинистых почвах.
  2. При использовании бура ТИСэ в сыпучем грунте также необходимо дополнительное рыхление — достаточно будет всего двух вертикальных «клыков». Режущие кромки строительного инструмента должны быть расположены более горизонтально и при этом близко друг к другу, чтобы обеспечить забор грунта в грунтоприемник. Такая конструкция предотвратит обратное просыпание в скважину.

Что такое Фундамент ТИСЭ: Технология и Строительство своими руками: недостатки и преимущества, расчет +Видео

Фундамент ТИСЭ – один из тех вариантов фундаментов, которые по вкусу даже начинающим строителям. Он прост в изготовлении, экономичен, доступен и в то же время предельно прочен даже при тяжелом строении. Особая технология возведения фундамента ТИСЭ обеспечивает быстрое возведение фундамента без привлечения дорогостоящих специалистов-строителей.

Универсальный фундамент ТИСЭ в строительстве

Технология фундамента ТИСЭ зарекомендовала себя строительства малых сооружений, а также с успехом используется в строительстве жилых домов, вплоть до тяжелых кирпичных в несколько этажей.

Так происходит бурение на видео. Тисэ с помощью ручного бензобура

Основные особенности фундамента ТИСЭ

  • Во многом фундамент ТИСЭ напоминает свайный фундамент с монолитным ростверком, однако ТИСЭ имеет много преимуществ.
  • Во-первых, это технология, при которой у свай имеется расширении по низу.
  • Такая форма со шляпкой-опорой позволяет фундаменту ТИСЭ:
  • отлично показывать себя на любых грунтах,
  • противостоять силам пучения,
  • снижать вибрацию, если строение возводится рядом с железной дорогой или крупными трассами,
  • обладать большой несущей способностью.

Ростверк фундамента ТИСЭ устанавливается на так называемом нулевом уровне и не контактирует с грунтом, что обеспечивает конструкции дополнительную надежность.

Надежность данного типа фундамента для домов своими руками

Фундамент ТИСЭ возводится на любых типах грунтов, и даже в зонах сейсмической опасности.

Для работы используется специальный бур ТИСЭ, позволяющий устанавливать особые сваи со шляпкой-опорой. Этот бур позволяет возвести фундамент своими руками, отлично подходит для каркасных домов.

Подготовка участка и разметка

Подготовительные работы включают освобождение участка от мусора и разметку будущего фундамента.

Основные работы по возведению фундамента ТИСЭ состоят в бурении скважин и заливке их бетонной смесью. Сделать отверстия под будущие сваи можно самостоятельно, используя специальный бур со съемным плугом.

Пошаговая инструкция возведения фундамента ТИСЭ из 7 шагов

  1. Выравнивание участка
  2. Строим обноску для фундамента
  3. Бурение скважин для фундамента
  4. Расширяем скважины
  5. Армируем
  6. Укладываем руберойд и заливаем бетон
  7. Изготавливаем Ростверк

Мастера, имеющие опыт по возведению фундаментов по данной технологии, советуют сделать сразу несколько скважин основного бурения, и только потом при помощи специальной насадки на бур выполнить расширение основания сразу у всех пробуренных скважин. Это позволит вам сэкономить время на переоснащение бура (установку плуга).

Как размягчить землю для фундамента Тисэ?

Чтобы снизить сопротивление грунта во время бурения, можно залить в яму несколько ведер воды. Это позволит размягчить твердую почву и дело пойдет быстрее.

Заливка фундамента бетонной смесью

Когда скважины должным образом пробурены и каждая из них имеет полусферическое углубление у основания, можно приступить к установке арматуры и заливке скважины бетонной смесью.

Арматурный прут загибается и устанавливается по всей длине будущей сваи. В качестве гидроизоляции сваи удобнее всего использовать рубероид, который хорошо держит форму и без труда распределяется по поверхности скважины.

Стоит также учитывать, что возведения такого фундамента потребуется достаточно большое количество бетона. Поэтому, чтобы не затягивать строительство, лучше заказать бетономешалку.

Изготовление Ростверка на фундаменте ТИСЭ

Когда этап заливки свай завершен, переходим к изготовлению ростверка. Для этого мастерится деревянная опалубка, которую нужно обить полиэтиленом. Опалубка закрепляется при помощи шпилек. Далее устанавливается арматурная сетка под ростверк и заливается бетонная смесь.

Фундамент ТИСЭ в частном строительстве знаком сегодня уже многим и те, кто строил дома с его использованием, говорят о его надежности, простоте возведения и экономичности, отсутствие недостатков возведения, тоже не может не радовать строителя.

Смотреть БОЛЬШЕ в каталоге=>>

Технология сооружения буронабивных свай ТИСЭ

Буронабивные сваи по технологии ТИСЭ в плане из расположения и количества ничем от обычных свайных конструкций не отличаются. Как обычно, в первую очередь проводят расчет на несущую способность с учетом материалов, из которых будет возводиться здание. Определяется количество опорных столбов и места их расположения по периметру сооружения.

  • Проводится бурение цилиндрических стволов до требуемой глубины.
  • Бур вытаскивается наружу и на него навешивается плуг.
  • Инструмент опускается до дна скважины, рукоятка плуга отпускается, делая его свободным.
  • Производится выборка грунта под подошву.

Обратите внимание, что при бурении скважины инструмент вращается по часовой стрелке. При выборке подошвы бур надо вращать против часовой стрелки. В жестких каменистых грунтах бурения проводят с добавлением воды

В жестких каменистых грунтах бурения проводят с добавлением воды.

По окончании буровых работ инструмент вытаскивается, а скважина очищается от грунта. Засыпать в колодец песок для подушки не необходимости. Это не предусматривается буронабивной технологией ТИСЭ. Если фундамент закладывается на слабых грунтах, единственное, что можно рекомендовать, это заливка внутрь скважины небольшого количества цементного молока.

Скважина готова, в нее надо уложить армирующий каркас из стальной арматуры диаметром не менее 10 мм. Основное требование к установке – сделать так, чтобы каркасная конструкция не смещалась в процессе заливки бетонного раствора. Нельзя допустить того, чтобы она соприкасалась со стенками колодца. Это снизит несущую способность сваи.

В первую очередь бетоном заполняется расширенная часть ствола. После чего лучше провести гидроизоляцию цилиндрической части. Для этого можно использовать рубероид, свернутый в трубу, внешний диаметр которой будет чуть меньше внутреннего диаметра скважины. Ствол заполняется раствором послойно со штыкованием или вибрированием.

Для верхней части сваи устанавливается опалубка из стальной или пластиковой трубы. Главное – точно подобрать диаметр. Высота – 10-50 см. Залитые бетоном сваи должны набрать марочную прочность. На это обычно уходит до 28 дней в зависимости от марки и состава бетонной смеси. После чего можно переходить к сооружению ростверка.

Часто задается один вопрос: как заливать буронабивные сваи ТИСЭ с ростверком – вместе или раздельно? Только раздельно, потому что вес ростверка достаточно большой. Не набравшие прочность опоры могут под его массой просто деформироваться или растрескаться. Соединяются же два этих элемента с помощью армирующих каркасов. Поэтому длина каркаса свай обычно на 10-15 см больше. Конструкция устанавливается в скважину, из которой будет торчать этот припуск. К нему и будет жестко крепиться армокаркас ростверка.

Высота ленточного фундамента в пределах 40-50 см, ширина определяется шириною стен дома. Опалубка собирается из плитных или листовых материалов. Нередко днище опалубки выполняют из подсыпанного грунта, который при распалубке удаляется

Обратите внимание, что между армокаркасом и элементами опалубки должен оставлять зазор – минимум 5 см

Производится заливка бетонного раствора слоями, который подвергается вибрированию или штыкованию. Распалубку можно проводить через 7-10 дней, нагружать фундаментную конструкцию только через 28 дней.

Как использовать бур ТИСЭ

Бурение вертикальной скважины под столб при строительстве следует начинать при отсутствии плуга на буре, а бур нужно прокручивать по ходу часовой стрелки. При расчете углубления, следует учесть, что оно должно находиться ниже самой точки промерзания примерно на 15−18 см. Углубляя инструмент в грунт, его следует периодически поднимать, а потом выполнять его опорожнение. Если грунт довольно тяжелый (к примеру, из глины), то бурить его необходимо на 1,5 м на протяжении минут 40−50. Когда выполнено бурение скважины, к буру ТИСЭ присоединяют плуг, а затем расширяют нижнюю часть ямы. На такой процесс затрачивается примерно 30−35 минут.

Бур ТИСЭ земляной также эффективно используется для ремонта фундамента, который выполнен на столбах:

  1. Чтобы выполнить реставрацию основы здания, требуется при помощи бура без прикрепленного к нему плуга осуществить бурение наклонной скважины.
  2. Для этого нужно сделать расчеты, чтобы низ самой скважины находился посередине стены. Потом погружают бур в грунт и при его помощи обрезают слои грунта, которые нависли.
  3. В конце должна получиться вертикальная скважина, имеющая наклонный вход.
  4. Затем к буру крепится плуг и выполняется расширение.
  5. Теперь только остается вставить в полученную скважину асбестоцементную трубу, а потом влить через нее бетон, при этом осуществляя опускание арматуры.

Как сделать фундамент ТИСЭ

Сначала, как говорилось, проводится расчет фундамента ТИСЭ. Дабы получить точные цифры, нужно разметить оси конструкции и свайного поля. Понадобятся данные о площади дома, этажности, размерах и весе каждого перекрытия, материале стен, количества несущих из них.

Все эти данные затребуют инженеры, рассчитывающие количество и расположение свай под строением. Исследование почв стоит заказать в гидрологической службе.

Непосредственное строительство начинается с бурения скважин. Каждую из их стенок гидроизолируют. Однако, процесс это трудоемкий. Легче заказать влагостойкий фундамент. Есть же смеси с присадками для заливки в минусовые температуры. Есть и влагостойкий тип бетона. За него приходится доплачивать, но с учетом малого расхода смеси, затраты оправданы.

Готовые лунки под сваи армируют. Можно использовать как стальные, так и композитные пруты. Последние легче, гибче, не подвержены коррозии. Металлическая арматура привычнее и, многим кажется надежней. Хотя, характеристики прочности и устойчивости на растяжение у полимерной с классической версий совпадают.

После армирования углублений под столбы, их заливают бетоном. Желательно использовать вибратор. Он уплотнит строительную смесь, «выдавив» из нее пузырьки воздуха

Особенно важно сделать монолитным. Основание колонн

Значит, вибратор должен опускаться на глубину скважины. Поверхностные аппараты на 2-5 метров вниз не «пробьют».

На затвердевших сваях располагают ростверк фундамента ТИСЭ. Для начала, делают его разметку. После, сооружают опалубку бетонной ленты и гидроизолируют стенки деревянного каркаса. Иначе, доски вберут часть влаги бетонной смеси при заливке в себя.

Дополнительно, фундамент ТИСЭ своими руками можно скрепить с опалубкой. Без гидроизоляции раствор частично проникнет в целлюлозу. Доски будет тяжело отсоединять и ускользнет возможность использовать опалубку еще раз на другом объекте.

Вслед за гидроизоляцией стенок опалубки, армируют пространство в ней. Здесь нужно ознакомиться с премудростями вязки прутов и правильно подобрать их диаметр.

Минимальная ширина армирующей проволоки – 6 миллиметров, а максимальная – 8 сантиметров. Для 3-этажного дома, даже тяжеловесного, требуемый диаметр арматуры не превышает 3-ех сантиметров.

Финальный этап монтажа ТИСЭ — заливка ростверка бетонной смесью. После – лишь гидроизоляция ее поверхности. Кладут рулонные препятствия типа гидроизола или промазывают жидкими битумными составами.

Пошаговое руководство

Поскольку технология, в первую очередь, предназначена для широкого круга застройщиков, желающих самостоятельно выполнить эту операцию, следуют обратить внимание на порядок осуществления работ и требования к каждому этап. Главное отличие от обычного способа монтажа фундамента — это конфигурация, которуя имеет свая ТИСЭ

Акцентируя внимание на методике получения нужной ее формы, не стоит забывать и об общестроительных требованиях. Порядок операций выглядит следующим образом:

  1. Анализ грунта.
  2. Разметка территории.
  3. Установка маяков по горизонтали над каждой точкой расположения сваи.
  4. Бурение скважины на нужную глубину.
  5. Расширение отверстия в основании.
  6. Удаление грунта и контроль выполненной операции.
  7. Установка арматуры.
  8. Заливка отверстия под сваю бетоном.
  9. Изготовление фундамента, ростверка.

Технология позволяет устанавливать сваи на любом ландшафте. Возведение обычного фундамента всегда связано с серьезными земляными работами. Выравнивание площадки, удаление растительности. Делать это при использовании технологии ТИСЭ не обязательно

При бурении важно соблюдать вертикальное направление. Для контроля положения можно использовать обычный отвес

Чем меньше будет отклонение, тем надежнее получится свая. В рабочее положение лопатка, которая осуществляет расширение, приводится с помощью шнура (троса).

Шнековый механизм грунтоподъемника необходимо периодически очищать, поднимая устройство. Наполняется емкость быстро. Опытным путем рассчитывают время выгрузки породы. При заполненном подъемнике бур не работает. Работа будет выполняться вхолостую.

Работа с буром

Особенности заливки скважин бетоном

Конструкции обязательно укрепляют. Арматуру готовят заранее. Длину рассчитывают таким образом, чтобы была возможность сделать качественную вязку с ростверком. В некоторых случаях разумно выпускать металлические стержни с запасом. Так легче будет делать отметки горизонтального уровня, после чего излишки срезаются болгаркой. Не рекомендуется использовать цемент марок ниже 400-й. Пропорции песка, щебня стандартные, используемые при замешивании раствора для силовых конструкций. 1 часть цемента на 3-4 части наполнения.

Изготовление фундамента

Далее приступают к формированию обвязки по периметру. Предлагается два варианта по принципу устройства.

  • Ленточный фундамент — из готовых плит, заливного бетона с опорой на грунт. Для этого выполняется по периметру траншея. Подготавливается подушка из щебня и песка. Затем устанавливается опалубка, в которую заливают бетонную смесь.
  • Второй вариант заключается в установке независимой несущей системы, устанавливаемой на сваях. Такая опорная конструкция называется ростверком. При правильном расчете и качественном исполнении нагрузка на сваи распределяется равномерно. Строение монтируется на обвязке по ростверку и имеет ограничения по массе. Отличный вариант для каркасных домов и строений из СИП панелей.

Свайно-ленточный фундамент ТИСЭ

Преимущества и недостатки ТИСЭ

Фундамент ТИСЭ позволяет экономить денежные средства и трудозатраты, так как метод предполагает сокращение объема грунтовых и бетонных работ, строительного материала, а также позволяет обойтись без привлечения рабочей силы.

Например, используя размеры фундамента дома 5×10 м, можно произвести расчет расхода стройматериалов. Для традиционного ленточного фундамента 0.70×0.40×30 м потребуется бетона объемом 8.40 м3, а для ТИСЭ своими руками всего 2.00 м3, из расчета, что нужно 20 свай 1.20×0.60 м.

Помимо экономической выгоды, отзывы застройщиков также помогают выделить следующие плюсы технологии:

  • отсутствие необходимости в применении дорогостоящей техники для строительства под ключ, благодаря технологии ТИСЭ 2 и ТИСЭ 3 (за исключением бура);
  • автономность работ; строительство осуществляется без подключения к электросети, поэтому может проводиться даже в полевых условиях;
  • снижение затрачиваемого времени на работы;
  • фундамент ТИСЭ доступен даже тем, у кого нет опыта строительства дома;
  • возможность развести коммуникации даже в уже построенном доме;
  • Яковлев разработал универсальный метод, пригодный для всех типов грунтов (пучинистых, с близким расположением грунтовых вод, в сейсмологических районах).

Демонстрируя очевидные плюсы, технология ТИСЭ имеет и недостатки. Отзывы индивидуальных застройщиков выявляют такие минусы:

Наземная и подземная часть фундамента ТИСЭ

  • невозможность работать на болотистых грунтах, где столбчатый фундамент может попросту утонуть или сломаться;
  • сложность бурения на каменистых грунтах, что увеличивает трудозатраты на начальных этапах строительства;
  • некоторые называют такие минусы, как уменьшение площади подвала из-за невозможности его обустроить под всем домом;
  • фундамент по технологии ТИСЭ требует отмостки большой ширины.

Несмотря на минусы, метод, который предложил конструктор Яковлев, остается самым экологически безопасным и удобным для частного строительства дома под ключ.

Расчет фундамента

Расчет фундамента дает застройщику понятие о том, сколько опор ему понадобится, с каким шагом они будут размещаться и на какую глубину уходить в землю. Перед началом определения этих показателей необходимо выявить, какова несущая способность грунта в соотношении с габаритами будущего дома. Для этого необходимо сделать расчет:

  • веса здания;
  • его эксплуатационной нагрузки;
  • нагрузки снежного слоя;
  • несущей способности сваи.

Чтобы произвести расчет веса дома, необходимо прибавить массу фундамента, стен, перекрытий и крыши. Вес фундамента определяется путем приблизительного определения веса потраченных на него стройматериалов, исходя из объема свай.

Расчет веса стен определяется нагрузкой стройматериала. При использовании опалубки ТИСЭ 2 необходимо прибавить 270 кг к общему весу, при использовании опалубки ТИСЭ 3 – 400 кг.

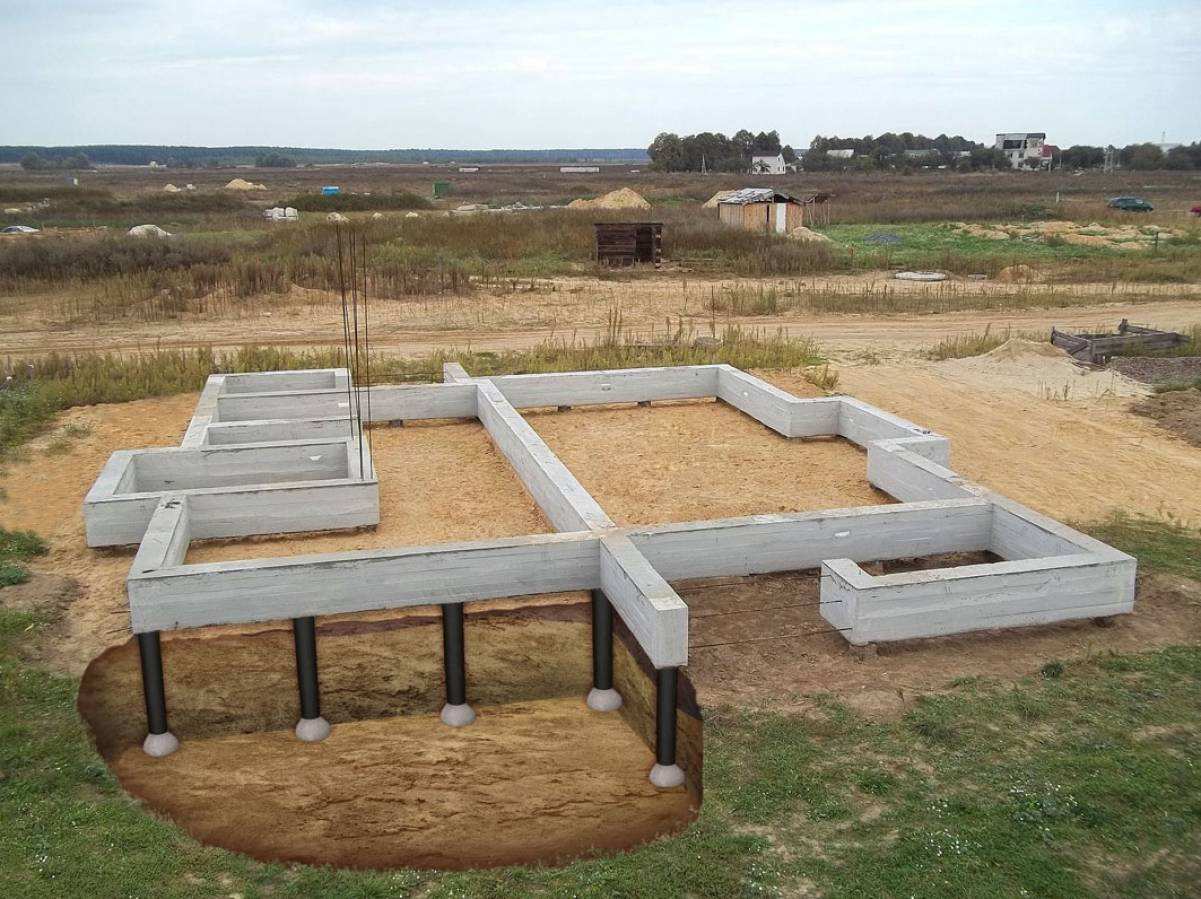

Готовый фундамент ТИСЭ

Перекрытия дают разную нагрузку, в зависимости от типа: деревянное – до 100-150 кг с утеплителем; железобетонное – 500 кг, бетонные плиты с пустотами – 350 кг. На 1 м2 крыши приходится вес в 50 кг для шиферной кровли, в 89 кг – керамической черепицы и 30 кг – листовой стали.

Чтобы произвести расчет эксплуатационной нагрузки, которую получает фундамент ТИСЭ, необходимо определить приблизительный вес всей бытовой техники, количества проживающих человек, коммуникаций и т.д.

Для односкатных и двухскатных крыш с уклоном 25˚ коэффициент нагрузки равен – 1, при наклоне 26-60˚ — 1.25. Сложив все показатели вместе, и умножив число на коэффициент 1.3, получаем расчет общего веса дома.

Расчет несущей способности сваи определяется в зависимости от типа грунта, величины его сопротивляемости на 1 м2, а также диаметра опоры, который застройщик планирует использовать, обустраивая фундамент по технологии ТИСЭ под ключ.

Например, на суглинке показатель сопротивления грунта составляет 3 кг/м2. Для сваи диаметром 250 показатель несущей способности будет составлять 1.5 т, для 500 мм – 5.88 т, а для 600 мм – 8.40 т. Наилучшие показатели демонстрируют сваи средней толщины 500 мм на всех типах грунта.

Чтобы сделать расчет глубины бурения, необходимо определить уровень промерзания грунта и прибавить к числу еще 20 см. Чтобы обустроить фундамент ТИСЭ, на завершающем этапе производится расчет шага установки столбов таким способом. Например, есть дом 5×10м, грунт массива – суглинка, вес дома 350 тонн, размеры периметра дома – 30 м.

Несущая способность глины – 6 кг/ см2. Если расширение выбранного основания 600 мм, то один столб может выдержать 17 тонн. Делим 350 т на 17 тонн и получаем 20 свай. Периметр дома 30 м, значит шаг установки опор, равен полутора метрам.

Преимущества и недостатки

Недостаток технологии заключается в необходимости использованияспециальной техники для бурения

Использование технологии обеспечивает экономию ресурсов на дальнейшей застройке. Расход бетона на проведение работ невелик, сам процесс реализуется быстро и может быть организован без привлечения большой бригады рабочих. Среди других плюсов можно обозначить:

  • отсутствие выраженного радиационного фона и качественную изоляцию постройки от контакта с ним;
  • уменьшение потребления энергии отопительными системами;
  • безопасность для экологической среды;
  • допустимость монтажа фундамента в зимнее время;
  • возможность реализации на «неудобных» типах грунтов – сейсмически нестабильных, пучинистых, с высоко поднимающимися водами и т.д.;
  • легкость монтажа вытеснительных вентиляционных установок в таких зданиях, что препятствует появлению областей застоя.

Что такое ТИСЭ и в чём его особенность

Фундамент ТИСЭ — это часть комплекса, позволяющая создать прочную и надёжную основу для последующего возведения здания кладкой малоразмерными элементами высотой до трёх этажей. При этом упор в строительстве такого фундамента сделан на ручной труд без применения средств механизации.

В структурном плане фундамент подобен свайному, но имеет меньшую глубину залегания за счёт расширителей в основании каждого столба. Благодаря гидрофобной оболочке бетонных свай исключается их насыщение влагой, то есть при пучении грунт не может порвать бетон — он попросту не примерзает к нему.

1 — гидроизоляция; 2 — арматура; 3 — бетон М350

При диаметре узкой части в 200 мм столб из пескобетона класса В25 обеспечит гарантированную прочность при нагрузке до 40 тонн. Этого более чем достаточно, учитывая площадь основания сваи в 0,8 м2, позволяющую надёжно опереть на столб 4–5 тонн даже при строительстве фундамента в слабом и влажном суглинке.

Монтаж опалубки

Технология ТИСЭ проста, но имеет свои важные нюансы. Так, возведение стен начинается с монтажа формы. Ее устанавливают непосредственно на блок фундамента. Рядом монтируются другие формы.

К монтажу следующего ряда блоков можно будет приступать уже через 4 часа после заливки предыдущего ряда (время указано для теплого время года, на холоде для застывания бетонной смеси требуется больше времени). При создании несущих стен нужно учитывать следующие нюансы:

  • после укладки слоя бетона обязательно выполняется уплотнение и шлифовка верхней части;
  • в бетонной смеси необходимо создание углублений для обеспечения лучшего сцепления блоков, для этого используется поперечный штырь из металла;
  • при необходимости может быть выполнено дополнительное армирование сеткой из металла или армирующими прутами;
  • при создании проемов окон и дверей осуществляется вертикальное армирование, для формирования проемов применяются специальные секции неполного размера.

Итак, опалубка ТИСЭ – это особая технология, имеющая массу преимуществ. Наиболее существенным является то, что работу может выполнить даже новичок. Это обстоятельство особенно ценится частными застройщиками, поскольку технология позволяет начать строительство с минимальными финансовыми вложениями.

Преимущества Тисэ технологии

Тисэ технология чаще всего используется в индивидуальном строительстве. Этот метод стремительно набирает популярность из-за универсальности и повышенной прочности, позволяющей использовать ее, практически, на любом грунте. Фундамент, выполненный по такой технологии, отличается повышенной долговечностью.

Широкое распространение этот метод получил благодаря набору исключительных характеристик, позволяющих использовать его как в обычном дачном строительстве, так и в больших масштабах бригадами рабочих.

Так, он обладает массой преимуществ, выгодно отличающих его от конкурирующих технологий:

  • низкой ценой в сочетании с отменным качеством;
  • высокой прочностью получаемого фундамента;
  • хорошими теплопроводными характеристиками;
  • возможностью возведения на любом грунте в разнообразных климатических условиях;
  • отличной морозоустойчивостью;
  • простотой выполнения в сжатые сроки.

Все это способствует чрезвычайно широкому распространению классической технологии Тисэ.

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
