Фундамент в виде железобетонный плиты

Пример расчета

Цель:

  • Рассчитать высоту фундамента.
  • Определить расход материалов.

Расчет бетона на фундамент

Исходные данные:

  • Удельное нормативное сопротивление грунта – 0,350 кг/см2.
  • Размеры здания в плане – 4*8 м (320000 см2).
  • Общий вес конструкций – 24000 кг.
  • Размеры опорной плиты в плане – 6*10 м.
  • Плотность бетонной смеси – 2500 кг/м3.
  • Вес 1 погонного метра стальной арматуры — 1,210 кг/м.
  • Шаг основной арматуры – 100 мм.
  • Диаметр прутьев – 14 мм.

Расчет:

Расчет высоты фундамента

  • Суммарная нагрузка на фундамент 24000/320000=0,075≈0,08 кг/см2.
  • Разница между допустимым и фактическим давлением на плиту Δ=0,350-0,075=0,275 кг/см2.
  • Масса основания М=0,275*320000=88000 кг.
  • Толщина фундаментной плиты Н= (88000/2500)/32=1,1 м.
  • Длина стержней продольной арматуры 10 м, поперечной – 6 м.
  • Количество стержней поперечной арматуры: 6/0,10 *2 (слоя)=120 шт.
  • Количество продольной арматуры: 10/0,10*2=200 шт.
  • Суммарная длина стержней: 120*6 + 200*10=720 + 2000=2720 м.
  • Общая масса материала: 2720*1,210=3292 кг.

Опалубка

Удобнее всего сделать схемную опалубку. Ее сколачивают по периметру котлована из досок. Наружную сторону усиливают при помощи подкосов.

После того как готова опалубка нужно сделать подушку фундамента. Она выполняется из слоя песка и гравия. Подушка нудна для отведения влаги от фундамента и амортизации грунта. Подушка может быть в толщину от 15 до 30 см. если грунт слишком влажный можно добавить мелкий щебень.

Подушка должна быть хорошо утрамбована. В идеале на песке не должно оставаться следов обуви после качественной утрамбовки.

после делается гидроизоляция. Сначала делается раствор песка и цемента. Им заливается подушка. Толщина такого раствора должна быть около пяти сам. После можно класть гидроизоляцию использовать с этой целью рулонный материал. Например рубероид. Хорошо, если часть материала попадет на опалубку

Опалубка для фундамента

когда гидроизоляция будет готова, можно начинать армирование для этого понадобится арматура. Используйте витую арматуру, и не применяйте сварку. Стянутые проволокой пруты будут подвижнее и спасут плиту в случае неравномерной нагрузки. Тогда как сваренные пруты увеличат нагрузку и она моет лопнуть. Вяжется каркас в самом котловане.

После того как армирование окончено можно приступать к заливке плиты. Лучше всего пригласить машину с готовым раствором и залить сразу весь фундамент. Так он точно будет однородным и не даст трещин.

Готовый фундамент – монолитная плита

Экономическое и техническое обоснование

Техническая целесообразность фундамента из монолитной бетонной плиты была доказана рядом инженерных расчётов. К примеру, удельное давление на грунт постройки на фундаменте-плите будет в разы ниже, чем на классическом фундаменте. При этом нагрузка на грунт распределяется равномерно, а не сосредоточена вдоль несущих стен. Это позволяет пренебрегать силами морозного пучения, так как они будут равномерно скомпенсированы по всей площади.

Залитое бетонное основание

Учитывая, что даже у самых слабых насыпных грунтов удельное сопротивление 1 кг на квадратный сантиметр, у самых распространённых глин и суглинков в районе 4-5, а площадь подушки монолитного фундамента-плиты очень большая, то становится понятно, что на таком основании можно строить даже тяжёлые многоэтажные дома. Для районов с вечной мерзлотой такая технология будет просто находкой – не нужно откапывать грунт и забивать в неподатливую мерзлоту бетонные сваи.

Однако ввиду малого опыта эксплуатации рекомендуется применять плиту в малоэтажном строительстве из недорогостоящих материалов – дерево, газобетон.

Экономически целесообразно строить на таком фундаменте здания с размерами не более чем 8 х 8 метров, объём заливки бетона в случае фундамента-плиты будет больше, чем в случае ленточного фундамента, так как площадь здания растёт в квадрате от его периметра при пропорциональном увеличении размеров.

Создание опалубки

Монолитный фундамент своими руками

На первом этапе надо сделать разметку на участке, который был предварительно выровнен, очищен от плодородного слоя. Нужно будет отметить все стороны будущей плиты. Это касается и реперных угловых точек. Правильность построения прямоугольника будет определяться равенством диагоналей.

Потом этапы можно описать следующим образом:

  1. Роем котлован. Выполняем проверку нивелиром, соизмерение точек перекрещивания, ручное выравнивание сторон. Площадь постройки должна быть на пару метров меньше отведённого участка.
  2. Укладываем песчаную подушку на дно котлована. Утрамбовываем всё обычной виброплитой. Но до этого необходимо постелить геотекстиль.

Устройство дренажной системы, нужных коммуникаций:

  • Бетонный настил;
  • Гидроизоляция;
  • Теплоизоляция;
  • Установка опалубки по периметру;
  • Арматура;
  • Заливка фундамента;
  • Ликвидация опалубки;
  • При мелкогзаглубленном фундаменте засыпаются пазухи;
  • Покрытие плиты гидроизоляцией.

Расчет параметров плиты для фундамента

При расчете фундамента, необходимо учесть следующие параметры:

  • толщина плиты;
  • площадь плиты;
  • глубина залегания плиты.

Лучше делать плиту немного больше, чем размеры будущего здания. Это немного затратнее, но вероятность проседания снизится в несколько раз.

Для обычных загородных построек формула такова: площадь плиты относится к весу здания и весу фундамента. При этом нужно учесть несущую способность грунта. На сухих грунтах эта цифра равна 2 кг на 1 см2.

При расчете веса здания учитывается все: вес стен, перекрытий, крыши, мебели, жильцов и даже снега, который может выпасть зимой. Поэтому к получившемуся результату прибавляем 150 кг на 1 м2. После проведения всех расчетов делим получившуюся цифру на площадь строения и соотносим к несущей способности грунта.

Для примера можно сказать, что двухэтажный дом площадью 10х10 м при толщине плиты 20 см и толщиной стен в два кирпича создает давление в 300 грамм на 1 см2.

Бетон М 510 выдерживает давление в 150 кг на 1 см2. Выводы: это очень хороший фундамент.

Теперь нужно рассчитать объем бетона, который нам нужно заказать.

При расчете количества бетона для фундамента, нужно перемножить длину, ширину и толщину будущей плиты. Затем можно вычесть объем арматуры и получится заветная цифра. На самом деле, объем арматуры лучше не вычитать. Так, у вас останется небольшой запас на всякий случай. Вроде все просто, но тут кроется небольшая хитрость.

При расчете объем бетона, который необходим для заливки фундамента, необходимо учитывать тот факт, что небольшие (несколько сантиметров) неровности опалубки или подушки основания будущей плиты могут привести к тому, что у вас либо не хватит бетона, либо он останется.

В качестве примера, неровности в 1 см то там, то здесь, для фундамента размером 6*10 м и толщиной 25 см могут привести к расхождению с расчетами в 0,5 куба бетона. Кстати, этим зачастую пользуются недобросовестные застройщики.

Рытье котлована и установка опалубки

В принципе, в рытье котлована нет ничего сложного. Необходимо вынуть грунт на определенную глубину. Главное при этом не допустить заглубления в какой-либо части котлована.

Если это вдруг произошло, то не нужно ни в коем случае подсыпать грунт или песок. Тогда надо углубить котлован на эту величину. Дно выравнивается.

Далее по шнурам разбивают оси. В местах их пересечения будут находиться углы дома. Иногда под фундаментом прокладывают трубы для отвода стоков или дождевой воды.

Монтаж закладных под коммуникации и установка кольцевого дренажа по периметру фундаментаДренажная труба укладывается в щебень, который обернут геотекстилем высокой плотностиСмотровые колодцы дренажной системы устанавливаются по уровнюПосле монтажа закладных и дренажа делаем подушку из крупнозернистого песка с проливкой и послойным уплотнением

Похожие:

Верхний слой подушки устраивается из гравийного щебняМонтаж гидроизоляционной мембраныВсе швы проклеиваются битумной лентой

Опалубку делают из прочных строительных досок. Из нее сбивают каркас. Углы укрепляют. Изнутри ее закрывают пленкой или рубероидом и зачастую утепляют пенополистиролом.

Бока укрепляют распорками через каждые 50-70 см. С одной стороны их упирают в опалубку, с другой — в дно или стену котлована. Также необходимо оставить рабочий зазор между стеной котлована и опалубкой. Опалубка должна быть собрана ровно, без зазоров. В ней не должно быть перепадов. Иначе может быть перерасход бетона при заливке фундамента. Об этом говорилось выше.

Технология строительства фундамента своими руками

Рассмотрим пошаговую инструкцию, которая поможет вам уложить фундамент.

Подготовка котлована

Глубина котлована зависит от плотности грунтовых пород:

  1. Если земля очень плотная, то оптимальной будет глубина 50 см.
  2. Если на участке преобладает торф, то лучше заглубить основание на 1 м.

Дно котлована выравнивается по горизонту. Если в процессе его подготовки в некоторых местах образовались ямы, то засыпать их землей нельзя, только песком. В противном случае плитный фундамент для дома может дать усадку.

Подложка

На этом этапе необходимо подготовить подушку под плитный фундамент. Для этого:

  1. На дно котлована засыпьте промытый песок без примесей.
  2. Утрамбуйте песчаный слой. Если котлован очень глубокий, то трамбовку необходимо производить послойно.
  1. Если вы планируете провести коммуникации, то укладывать канализацию и водопровод нужно уже на этом этапе (газ и электричество можно провести потом).
  2. Уложите гравийную подушку и утрамбуйте ее. Следите, чтобы щебень был распределен равномерно и строго горизонтально, лучше использовать для этого гидроуровень.
  3. Поверх подушки расстелите геотекстиль.

Опалубка и утепление

Чтобы подготовить опалубку для плитного фундамента, учтите следующие нюансы:

  1. Опалубка выставляется по периметру дома, а не по разметке «с запасом» в 1 м.
  2. Для конструкции используйте доски на 50 мм.
  3. Выставляется опалубка по высоте, которая будет равна толщине монолитной плиты. Чтобы выровнять ее по горизонтали, используйте шнуры и уровень. Если вы этого не сделаете, то перед тем, как сделать стяжку, вам придется выставлять метки по самой опалубке (при такой разметке легко можно допустить ошибку).
  4. После этого выполните гидроизоляцию плитного фундамента. Для этого уложите на доски опалубки материал внахлест.
  5. Также на этом этапе, под гидроизоляцию можно уложить дополнительный слой утеплителя. Для этого лучше всего использовать ЭППС высокой прочности.

Следующий этап – утепление плитного фундамента осуществляется с помощью листового материала (например, пенополистирола XPS), который нужно уложить в два слоя. Высота обоих слоев утеплителя должна составлять порядка 20 см. Укладывать материал нужно вплотную.

Армирование и заливка

Для выполнения армирования, вам поможет следующая пошаговая инструкция:

  1. Вязать армокаркас нужно в два ряда с шагом 20-25 см. Нижнюю решетку уложите на специальные фиксаторы, таким образом, чтобы между слоем гидроизоляции и металлическими прутами было расстояние в 5-7 см.
  2. Второй ряд арматуры (верхний) укладывается таким образом, чтобы после того, как вы зальете бетон, решетка «скрылась» в цементе на 5 см, но не меньше.
  3. Оба слоя арматуры связывайте вертикальными стоками, которые нужно изготовить из таких же прутков.

После этого выполняется заливка бетонного раствора. Лучше всего использовать для этого марку состава М 300.

Залить раствор нужно за один день – чем короче будут промежутки между порциями бетона, тем прочнее и надежнее получится основание.

Залитый фундамент остается только выровнять правилом и дождаться пока основание высохнет (28 суток для полного застывания). Лучше всего, если на улице будет стоять теплая погода, а влажность будет составлять порядка 80%. Также рекомендуется накрыть основание полиэтиленом и ежедневно смачивать бетонную массу водой из распылителя.

Проведение расчетов

Чтобы провести расчёт монолитной плиты фундамента, следует знать следующие параметры:

  • Общий уровень нагрузок на плиту
  • Уровень непостоянных нагрузок
  • Вес используемой плиты

Непостоянная нагрузка определяется количеством выпадающих осадков в зимний период и расчет веса их давления на сооружение.

Общий уровень нагрузки вычисляется путем нахождения общего веса строения, мебели и предметов быта, находящихся в нем, веса проживающих там людей.

После проведения всех вышеперечисленных расчетов можно приступить к нахождению расчета требуемого веса монолитной плиты.

После нахождения общей площади цоколя и его толщины можно рассчитать необходимое количество стройматериалов.

Плюсы и минусы

При выборе фундамента для дома следует обратить внимание на такие достоинства плиточной конструкции:

  1. Возможность установки в вышеуказанных осложненных условиях, в т.ч. на нестабильных грунтах.
  2. Повышенная надежность за счет монолитной структуры, усиленной арматуры. Высокая стойкость к перепадам температур.
  3. Возможность обустройства при высоком расположении грунтовых вод и тяжелой паводковой обстановке, при частых подтоплениях.
  4. Простота технологических приемов. Возможность возведения своими руками без использования специальной техники.
  5. Незначительный объем земляных работ. Котлован под плиту имеет небольшую глубину, что ускоряет строительные работы.
  6. Возможность использования в качестве бетонной стяжки напольного покрытия.

Ограничивают распространенность рассматриваемого основания такие недостатки:

  • высокие требования к подготовке стройплощадки. Она должна быть идеально ровной, т.е. без уклона;
  • повышенный расход материалов, т.к. плита закрывает всю площадь под сооружением, что делает фундамент достаточно дорогим;
  • ограничение этажности (высоты) сооружения;
  • проблемы с обустройством погреба внутри дома.

Анализируя все плюсы и минусы плиточного фундамента, нетрудно прийти к выводу, что выбор его чаще всего обусловлен конкретными обстоятельствами. Он возводится в тех случаях, когда ленточное основание является ненадежным.

Советуем почитать: Схема и методы планировки строительной площадки частного дома

Фундаментная плита с рёбрами жёсткости

Она применяется для строительства тяжёлых построек из кирпича, высотой до двух этажей, если основание превышает размеры 5х5 метров. В простейшем виде рёбра жёсткости монолитной железобетонной плиты располагают по периметру. Для строений больших размеров рёбра жёсткости располагают на расстоянии не менее 2-2,5 метра друг от друга так, чтобы под несущими стенами было ребро жёсткости.

Рекомендуем посмотреть видео, как располагаются ребра монолитного основания при монтаже.

Рёбра идут вдоль здания и поперёк. Если постройка имеет большую длину, то рёбра жёсткости вдоль неё располагают чаще, чем поперёк. Размеры рёбер жёсткости были описаны ранее.

Преимущества плиты с рёбрами жёсткости:

  1. Экономия до 60% бетона при заливке по сравнению с плитой в виде пластины.
  2. Вес меньше по сравнению с конструкцией без рёбер жёсткости с таким же сопротивлением на изгиб, меньше давление на землю.

Недостатки плиты с рёбрами жёсткости:

  1. Более сложная в изготовлении, сложный цикл арматурных работ, земляных работ, требуется ровно отрыть щебень по шаблону по линиям рёбер жёсткости и укрепить его от осыпания специальной сеткой перед заливкой бетона.
  2. Основание получается больше по толщине примерно в 1,5-2 раза по сравнению с плоской пластиной, хотя бетона на такую плиту уходит и меньше.
  3. Требуется дополнительное укрепление опалубки по периметру, так как перед откапыванием канавок на месте рёбер жёсткости щебень будут трамбовать плитой-лягушкой или более тяжёлыми трамбовками.

Способы монтажа

Фундаментную плиту для дома можно сделать двумя способами. В зависимости от монтажа основание подразделяется на два типа – монолитный и сборный.

Способ монтажа монолитного основания заключается в первоначальной сборке опалубки, проведения работ по армированию и одновременной заливки всей конструкции. Если монтируется сборный фундамент, то в этом случае используются уже готовые бетонные плиты. Здесь обустройство опалубки не требуется. Просто укладываются плиты, а стыки заливают бетонным раствором.

Второй способ имеет определённые недостатки:

  • теряется главное преимущество – монолитность, что значительно снижает прочность;
  • нет возможности обустроить основание желаемой толщины, так как плиты имеют стандартные размеры; для укладки плит необходима специальная техника, что влечёт за собой большие затраты.

Расчет необходимого количества основной арматуры

Арматуру располагают равномерно по всей плавающей плите. В зависимости от толщины плиты каркас устанавливают в один или несколько рядов. Нормативное количество ярусов арматурной сетки при толщине плиты составляет:

Расчет расхода арматуры для плитного фундамента

  • до 15 см – 1 ряд;
  • от 15 до 30 см – 2 ряда;
  • более 30 см – 3 и более ряда.

Для продольных сеток рекомендовано использовать стержни диаметром 12–18 мм. Диаметр стержней поперечных сеток принимают 8–12 мм.

Шаг стержней зависит от толщины плиты. При ее высоте до 25 см шаг стержней принимают 15 см. При высоте плиты 25 см и более шаг стержней 10 см.

Применение плитных фундаментов

Плитные фундаменты известны своими способностями сопротивляться движению грунта и даже компенсировать его вертикальные и горизонтальные перемещения. Поэтому такой фундамент часто используется в случаях насыпного, пучинистого, круглогодично промерзшего или подвижного грунта, а так же при неравномерности сжимаемости грунтов. На основе плитного фундамента можно организовать отличную защиту от высокого уровня напорных грунтовых или талых вод, однако это потребует дополнительного дренажа, гидроизоляции, а так же внимательной организации канализации, водопровода и других коммуникаций. В целом применение плитного фундамента целесообразно для строительства простых по планировке и небольших каменных, либо каркасных сооружений. Если планировка здания сложная, то плиту, после возведения, разрезают на части по деформационным швам. В результате под каждой частью строения оказывается своя цельная часть плиты, что снизит нагрузку при движении грунта, однако даже в этом случае все составляющие плиты будут работать как единая плита (эту работу однозначно должны проводить профессионалы). С затратной точки зрения малозаглубленные плитные фундаменты экономически довольно выгодны, поскольку позволяют экономить, как на материалах, так и на трудозатратах. Они возводятся быстро и имеют очень простую конструкцию, однако если здание не будет отапливаться, то малозаглубленный фундамент необходимо качественно теплоизолировать.

Конструкция монолитного фундамента

Плитный фундамент имеет следующую конструкцию:

Устройство монолитной плиты фундамента

  • Котлован.
  • Дренажная система.
  • Опалубка.
  • Песчаная подушка.
  • Слой геотекстиля.
  • Щебеночный слой.
  • Бетонная подготовка.
  • Гидроизоляция.
  • Теплоизоляция.
  • Арматура.

Котлован

Для устройства фундаментной плиты выкапывают котлован. Размеры котлована в плане должны превышать размеры будущего дома на 1–2 метра. Увеличенные размеры служат для укладки дренажа и устройства отмостки.

Чертеж котлована

Дренажная система

Дренаж служит для отвода поверхностных вод от внешних стен здания. Состоит из системы перфорированных труб и приемного колодца. Трубы укладывают с небольшим уклоном. Для защиты от проникновения песка трубы оборачивают 1–2 слоями геотекстиля.

Дренаж для монолитного фундамента

Опалубка

Для изготовления опалубки используют деревянные доски или водостойкую фанеру. Все элементы соединяют с помощью саморезов и стальной проволоки.

Пример опалубки плитного фундамента

Песчаная подушка

Для устройства песчаной подушки используют крупнозернистый песок. Песок позволяет воспринимать и равномерно распределять усилия на плавающую плиту.

Песчаная подушка под фундамент

Геотекстиль

Между щебнем и песком укладывают слой геотекстиля. Он защищает состав от перемешивания и нарушения дренирующих свойств щебня.

Щебень

Служит для восприятия и передачи усилий на песчаную подушку. Щебень применяют в качестве дополнительной дренирующей системы. Вода при прохождении ослабляет напор и теряет способность к вымыванию песка.

Щебень для монолитного фундамента

Бетонная подготовка

На песчано-щебневое основание укладывают бетонную подготовку. Высота конструкции составляет 50–150 мм. Подготовку выполняют из бетона низких марок.

Бетонная подготовка:

  • защищает бетон от утечки цемента;
  • равномерно распределяет нагрузку;
  • делает удобным монтаж стального каркаса.

Состав бетонного раствора для фундамента

Гидроизоляция

На бетонную подготовку укладывают слой гидроизоляции. В качестве материалов используют полимерно-битумные вещества. Гидроизоляционный материал служит для защиты фундаментной плиты от проникновения грунтовой влаги.

Гидроизоляция фундаментов

Теплоизоляция

Теплоизоляция служит для защиты основания от промерзания. В качестве утеплителя используют экструдированный пенополистирол. Высоту слоя принимают 10–15 см.

На теплоизоляцию укладывают полиэтиленовую пленку. Она служит защитой от проникновения жидких компонентов бетонной смеси в утеплитель.

Схема теплоизоляции плиты фундамента пенополистиролом

Арматура

Опорные элементы зданий армируются стальными каркасами. Сетка изготавливается из ребристых стальных стержней диаметром 12–18 мм. Они связаны в единый пространственный каркас с помощью стальной тонкой проволоки.

Размер ячеек каркаса зависит от величины проектируемых усилий на основание. Размер ячеек определяется расчетным путем и составляет от 10 до 25 сантиметров.

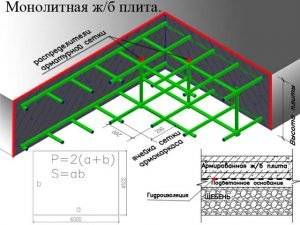

Схема армирования монолитной плиты

Процент армирования фундаментной плиты

Чтобы бетон стал железобетоном, недостаточно просто положить арматуру. Существует такое понятие – минимальная площадь сечения продольной арматуры в железобетонных элементах. Если процент арматуры окажется ниже минимального, то состояние перехода бетона в железобетон не случится, бетон по-прежнему останется бетоном. Магия? Нет. Просто для того чтобы арматура сыграла свою роль ее должно быть достаточное количество. СНиП пункт гласит, что минимальный процент армирования фундаментной плиты составляет:

  • 0,05% от площади сечения бетона. Арматура S в изгибаемых, а также во внецентренно растянутых элементах при расположении продольной силы за пределами рабочей высоты сечения
  • 0,05% от площади сечения бетона. Арматура S, S” во внецентренно растянутых элементах при расположении продольной силы между арматурой S и S”
  • От 0,1 до 0,25 %. Арматура S, S” во внецентренно сжатых элементах
  • В элементах с продольной арматурой, расположенной равномерно по контуру сечения, а также в центрально-растянутых элементах, минимальная площадь сечения всей продольной арматуры должна приниматься вдвое больше величин указанных выше.

Фундаментная плита под кирпичный дом: строение, особенности, использование

Фундаментная плита под кирпичный дом представляет собой площадку, сплошь залитую бетоном с применением арматуры. Данное строение решает сразу несколько проблем.

Наличие пучинистых грунтов. В условиях, когда зимой некоторые участки вспучиваются и выталкивают столбы или деформируют ленту, использование монолитной плиты наиболее оправдано, так как в этом случае на движение грунта реагирует вся конструкция целиком, а не отдельными частями. Фундаментная плита под кирпичный дом дает прочную и надежную опору, не зависящую от типа грунта и климата местности.

Низкая продольная прочность кирпичных стен. Стены домов из таких материалов, как брус или бревно обладают высокой продольной прочностью, что позволяет использовать ленточный или столбчатый фундамент без опасений, что стена потеряет свою целостность в условиях нестабильных грунтов. В аналогичных условиях кирпичная стена даст трещину, что ухудшит состояние здания, вплоть до создания аварийной ситуации.

Сложности при изготовлении. Фундаментную плиту легко сооружать, выполнять термическую и гидроизоляцию, при её изготовлении допускается меньше ошибок и просчетов.

Сокращение объема земельных работ. Для сооружения монолитного основания не требуется копать глубокий котлован, достаточно рассчитать его таким образом, чтобы учесть толщину плиты и гравийной подушки.

Имеет этот тип основания и свои недостатки, главным из которых является высокая стоимость, так как расход бетона при строительстве достаточно высок.

Для изготовления прочной фундаментной плиты применяется двойное армирование: один слой арматурной сетки укладывают в нижнюю часть фундамента, второй в верхнюю. Такой подход гарантирует прочность плиты и её монолитность даже при деформациях грунта. Толщина такого сооружения не должна быть меньше 20-30 см.

Особенности возведения плитного фундамента


Для строительства УШП нужно подготовить материалы для системы теплого пола

Плавающая плита хорошо работает на пучинистых грунтах и склонных к сильной просадке – мелкопесчаных, торфяных, глинах, суглинках. Единственная альтернатива ленточному основанию в водонасыщенных почвах, на насыпях. Не рекомендуется применение в оползневых местах, с топким илом.

Монолитные железобетонные плиты хороши при сильных вертикальных, умеренных горизонтальных перемещениях. В верхние ребра жесткости допускается вводить готовые железобетонные сваи, плотно скрепленные с основным фундаментом.

На среднепучинистых грунтах наряду с монолитной плитой допускается сборный с монтажом на бетон.

На слабопучинистых почвах подойдут монолиты с наполнением из керамзитобетона или бута. Ребра жесткости допускаются вверху и снизу. Специальные крепления необязательны – здание остается на ригелях под воздействием силы тяжести.

Чем больше вес здания, тем надежнее сцепление с фундаментом, меньше горизонтальных движений в грунте. Целесообразно изготавливать плиту сразу с утеплением для использования в качестве чернового пола.

Устройство сборного плитного фундамента: плита к плите – расходы выше крыши

Итак, если участок, на котором будете возводить родимый дом стоит Бог весть на чем (геологи, простите, право слово), тогда, чтобы как бы чего не вышло во время смещения грунтов, и жилье вместе с плитой переместилось бы вместе с почвой, нужно строить именно монолитное плавающее основание.

Хотя, справедливости ради, скажем, что даже шведский фундамент бывает не только монолитным, но и сборным. Да-да, дорожные плиты укладывают на песчаную подушку, покрытую гидроизоляцией и … вуаля – получите сборный плитный фундамент своми руками.

Правда, этот вариант обойдется несколько дороже (чего только стоит заказ тяжелой спецтехники – кранов, грузовиков). А потом ведь по верху плиты-основания все равно придется делать стяжку (с опалубкой и прочими «радостями» бетонной заливки). Вот поэтому такой вариант как-то не очень прижился среди наших, не самых богатых в мире, застройщиков.

Отличия утепленной монолитной шведской плиты и ее строительство

Шведская утепленная плита отличается от других конструкций энергосберегающим эффектом. В процессе ее возведения обустраивается несъемная опалубка на базе экструдированного пенополистирола. Это снижает утечки тепла в почву и дает жильцам доступ к вмонтированной системе теплого пола.

Поскольку все коммуникации залиты в бетоне, важно заранее грамотно рассчитать их габариты и размещение. К качеству изготовления инженерных систем предъявляются особые требования, поскольку любые ошибки недопустимы

Соорудить УШП можно своими руками, но работы по проектированию лучше доверить специалистам.

https://youtube.com/watch?v=YtC0f21gXOk

Преимущества и недостатки

У фундаментной плиты высокие показатели по прочности и надежности. Причем особыми строительными навыками для ее самостоятельного создания обладать не требуется. Достаточно уметь сколачивать деревянные щиты опалубки и замешивать бетон.

Со временем бетон становится только прочнее, поэтому не бойтесь оставлять его «настояться» сезон-два

На плитном железобетонном фундаменте без опаски можно ставить практически все виды коттеджей. Для возведения на нем зданий в один-два этажа используются газобетонные, керамические и газосиликатные блоки, а также все разновидности древесины (профилированный брус, бревно и т.п.). Стеновая кладка, для которой взят газоблок или кирпич, на таком монолите точно не треснет от вспучивания грунта. На плиту можно ставить как деревянные или бетонные, так и каркасные либо каркасно-щитовые дома.

Одна из основных проблем такого монолитного основания – это коммуникации. Водопровод и канализация для дома должны быть запроектированы заранее. Все трубы необходимо проложить до начала заливки бетона. Потом разбивать монолит сложно и нельзя. Плюс на косогоре такой фундамент своими руками либо с привлечением профессиональных строителей устроить не получится. Для него нужна ровная площадка.

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
