Укладка электрического теплого пола под ламинат и плитку

На что обращать внимание при выборе

Перед покупкой теплых полов важно определиться какую именно комнату они будут отапливать. Будет ли это основной источник тепла, или дополнительный? Какое напольное покрытие будет установлено сверху? И уже исходя из этих данных делать выбор

Основные моменты которые следует учесть:

Основной источник тепла или дополнительный. Если обогрев планируется дополнительный, то можно использовать любую систему

При эксплуатации на постоянной основе разумнее обратить внимание на модели с высокой мощностью.
Мощность модели. Этот параметр влияет не только на эффективность отопления комнаты, но и на количество затрачиваемой энергии.
Производительность системы — это характеристика влияющая на параметры работы, гарантийные сроки обслуживания и на стоимость продукта

Этот параметр крайне важен, т.к. замена системы потребует весьма трудоемких затрат.
Напольное покрытие. Некоторые модели могут быть не совместимы с тем или иным покрытием. Здесь многое зависит и от метода установки самой теплой системы, требует ли она цементной стяжки, клея или просто укладывается под ламинат или линолеум.
Способ монтажа. В зависимости от того, потребуется ли цементная стяжка или нет, будет зависеть на сколько поднимется уровень готового пола с покрытием.

Устройство электрического подогрева пола

  • 1 Устройство электрического подогрева пола
    • 1.1 Виды нагревательных элементов
    • 1.2 Виды термостатов
  • 2 Электрический теплый пол под плитку — кабельный и кабельный мат

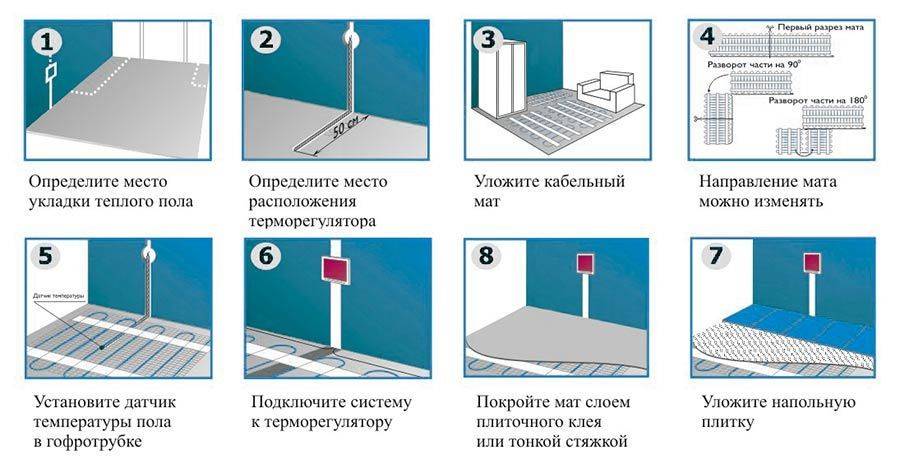

    • 2.1 Порядок монтажа кабельного мата
    • 2.2 Особенности укладки электрического пола из греющих кабелей
  • 3 Электрический теплый пол своими руками под ламинат и линолеум
    • 3.1 Процесс монтажа в фото
    • 3.2 Видео-уроки по укладке

Если говорить обобщенно, электрический теплый пол состоит из следующих частей:

  • нагревательного элемента;
  • датчика температуры пола;
  • терморегулятора (термостата).

При этом стоит знать, что нагревательный элемент будет работать без датчика и термостата, но работа будет неэффективной и непродолжительной. Неэффективной, потому что включать/выключать его вам придется вручную, а это ведет к перерасходу электроэнергии. А непродолжительной, потому что при ручном управлении часто случаются перегревы, что негативно влияет на строк службы нагревательного элемента.

Составляющие электрического теплого пола

Виды нагревательных элементов

На рынке вам могут предложить несколько разных нагревателей:

  • Греющие резистивные кабели. Имеют самую низкую цену, бывают одножильными и двужильными, из-за чего изменяется схема их подключения. Их основной недостаток — возможность локального перегрева и выходя из строя (на работающий резистивный кабельный теплый пол нельзя ставить надолго предметы). Потому при установке кабели не раскладывают под места, где будет стоять мебель и бытовая техника. Еще одни минус — длительный процесс укладки при монтаже.

    Резистивный греющие кабели

  • Греющий саморегулирующийся кабель. Имеет более высокую цену, но может регулировать собственную температуру на отдельно взятом участке в автоматическом режиме, что позволяет избежать локальных перегревов и продлевает срок его службы.

    Саморегулирующийся греющий кабель

  • Электрические кабельные маты для теплого пола. Это те же кабели, только закрепленные в виде змейки на полимерной сетке. Они тоже могут быть сделаны из резистивного или саморегулирующегося кабеля. Укладка такого электрического пола требует в разы меньше времени.

    Электрический кабельный мат

  • Инфракрасные карбоновые пленки. Между двух слоев полимера запаяна карбоновая паста, которая при прохождении через нее электрического тока выделяет тепло в инфракрасном диапазоне. Привлекателен выделением инфракрасного тепла, при надлежащем качестве долговечен — при повреждении некоторой части карбоновых полос исключаются из работы только они, остальные работают. Плюсом является и быстрый монтаж, но электрическое соединение сложнее, чем у кабелей. Не очень радует цена и это — основной недостаток.

    Карбоновая пленка — инфракрасный подогрев пола

  • Карбоновые инфракрасные маты. Это стержни с внутренностью из карбона, соединенные между собой электрическими проводами. Самый дорогостоящий вид нагревательных элементов для электрического теплого пола, но, по отзывам, самый ненадежный. Появились они не очень давно и технология производства отработана плохо, потому основная проблема — выход из строя из-за нарушения контакта в месте стыка карбонового стержня и проводника.

    Карбоновые маты для инфракрасного подогрева пола

Какой из этих типов электрического пола лучше, однозначно сказать нельзя. У каждого есть плюсы и минусы, особенности монтажа. Исходя из них выбирают лучший вариант для конкретного напольного покрытия — под плитку лучше класть кабели или маты, а под ламинат или линолеум — пленочный нагреватель.

Виды термостатов

Терморегуляторы для электрического теплого пола есть трех видов:

  • Механические. По внешнему виду и принципу работы напоминают терморегулятор на утюге. Есть шкала, по которой вы выставляете требуемую температуру. Как только она опускается на 1°C ниже заданной, подогрев включается, становится на градус выше — отключается.
  • Электро-механические. По функционалу ничем не отличаются, только ест небольшой жидкокристаллический экран и кнопки вверх/вниз. На экране отображается текущая температура пола, а кнопками она корректируется в нужную сторону.
  • Электронные программируемые. Самый дорогие, но и самые функциональные. В них можно выставить режим работы (температуру) по часам, а в некоторых моделях и по дням недели. Например, если утром все ушли, можно выставить низкую температуру — порядка 5-7°C, а за час-полтора до прихода запрограммировать ее повышение до стандартной. Есть некоторые модели с возможностью управления по интернету.

В некоторых моделях термостатов для теплого пола есть встроенные датчики температуры воздуха и возможность включать/выключать подогрев по этим показателям, а не в зависимости от температуры пола. Так что выбор действительно есть.

Сравнение электрических полов, какой выбрать?

Первый шаг, при выборе электрического отопительного устройства — вычислить уровень поднятия пола, при укладке каждой модели. Если потолки не высокие, или вы не хотите поднимать пол, то лучше остановиться на моделях, которые не нуждаются в заливке стяжки — инфракрасные системы или тонкие кабельные маты.

Если же высота потолков позволяет, то можно использовать кабельный вид под стяжку. В таком «пироге» кабель толще чем в матах, утеплитель не менее 20 мм, а стяжка минимум 30 мм. Допускается заливка бетонного раствора до 50 мм, прочность такой конструкции выше, но время прогрева существенно увеличивается.

Выбирать отопительную систему необходимо вмести с ламинатом, так как они должны подходить друг к другу. Ведь изделие при нагревании может выделять формальдегид, поэтому обязательно нужно смотреть — сочетается ли модель с греющими полами. В этом плане, инфракрасные конструкции в выигрыше, так как нагрев производится инфракрасными лучами.

Аморфный металлический

Основа в данной конструкции — аморфно-металлический сплав, который обладает:

  • высоким КПД;
  • повышенной устойчивостью к влаге и появлению коррозии;
  • прочностью и гибкостью;
  • электромагнитной безопасностью;
  • хорошим уровнем теплопроводности.

Эти свойства делают пол универсальным, его укладка допустима под разное покрытие, в том числе под ламинат.

Достоинства устройства на основе металлических сплавов:

  • равномерный прогрев помещения;
  • проста установки;
  • экономичность в потреблении энергии;
  • возможность монтажа под мебелью;
  • гарантийный срок до 25 лет.

Монтаж

Монтаж аморфного металлического пола намного проще, чем укладка других систем.

На подготовленное бетонное основание стелется подложка, на которой размещаются нагревательные маты, поверх кладётся ламинат, бетонная стяжка не требуется.

Подключается к терморегулятору, который установлен на стене.

Теплый пол из аморфного металла. Почему лучше аналогов?

Основные виды систем подогрева пола

Системы подогрева пола разделяют на два основных типа:

  1. Электрические. Подогрев осуществляется с использованием специальных электрических кабелей.
  2. Водяные. Нагрев происходит с помощью полиэтиленовых труб с горячей водой.

Электрические теплые системы различают по типу нагревательного элемента. Основные их виды: греющий кабель, нагревательный мат и инфракрасный обогрев (специальная термопленка)

Беря во внимание актуальность ламинированного покрытия, целесообразно будет разобраться в том, какой теплый пол лучше для ламината

Нагревающий кабель. Теплые полы с таким нагревательным элементом устроены очень просто. Специальный кабель с большим значением сопротивления размещается в стяжке пола, которая устраивается поверх основания. Тепло, выделяемое при прохождении электричества через кабель, нагревает стяжку, которая в свою очередь греет финишное покрытие, а от него тепло распределяется по всему помещению.

Преимущества использования

  1. Экологичный метод обогрева. Благодаря равномерному нагреву нижней части пространства не происходит движения воздушных потоков сверху вниз. Поэтому, частицы находящиеся в пространстве — различные аллергены, споры плесени и других грибков, частички пыли — не перемещаются и не остаются во взвешенном состоянии.
  2. Безопасное использование. Исключена вероятность получить ожог. Также не возникнет проблем с протечкой труб.
  3. Эстетичность. Отопительные элементы скрыты под напольным покрытием. Навесные или электрические радиаторы не портят интерьер комнаты.
  4. Эффективность. Системы теплого пола имеют регуляторы нагрева, таким образом легко устанавливать и поддерживать необходимую температуру в комнате.
  5. Долговечность. Качественные и правильно установленные электрические системы теплых полов прослужат не один десяток лет.

Устройство теплого пола под ламинат на балконе

Все большее количество обладателей квартир в многоэтажных домах используют пространство балкона или лоджии в качестве полезной площади. Чаще всего там устраивается кабинет, зимний сад или небольшое место для отдыха. Чтобы использовать такое помещение с комфортом в течение всего года, вполне логичным будет оснастить его подогревом пола.

Сложность обустройства обогрева заключается в ограниченном пространстве и конструктивной особенности балкона. Одним из вариантов для организации теплого пола можно выбрать применение кабеля. Учитывая, что такой теплый пол требует устройства стяжки, поверх него на балконе можно будет уложить любое напольное покрытие, в том числе и ламинат.

Чтобы не утяжелять вес балконной конструкции, можно в качестве теплого пола применить пленочный обогрев. Для этого достаточно будет пары полос инфракрасного теплого пола без стяжки под ламинат. Если на балконе или лоджии планируется установка мебели, термопленку под ней не располагают. Все работы ведутся в соответствии с инструкцией по укладке теплого пола. Регулятор температуры настраивается вручную с учетом погодных условий.

Рекомендации по установке и применению теплого пола с ПВХ покрытиями

  • Совместно с SPC ламинатом, WPC и Rigid Vinyl плиткой можно использовать все виды теплого пола.
  • Совместно с клеевой ПВХ и кварцвиниловой плиткой допускается применение только водяных и кабельных систем, вмонтированных в стяжку.
  • Не допускается применение теплого пола с эластичным замковым винилом толщиной до 3,5 мм.
  • При использовании гибкой виниловой плитки, а также WPC и Rigid Vinyl совместно с теплым полом необходимо предусмотреть компенсационные зазоры у стен 8-10 мм, чтобы потенциальное терморасширение не деформировало настил.
  • Рекомендуемая температура нагрева теплого пола под винилом — 28°С. Длительный перегрев может привести к размягчению полимера. На практике ограничение не относится к SPC ламинату, в основе которого до 80% минерального наполнителя.
  • Не рекомендуется использовать теплый пол в качестве основного и единственного источника отопления.
  • Под коврами и некоторыми видами мебели возможно накопление тепла и точечный перегрев, что недопустимо.

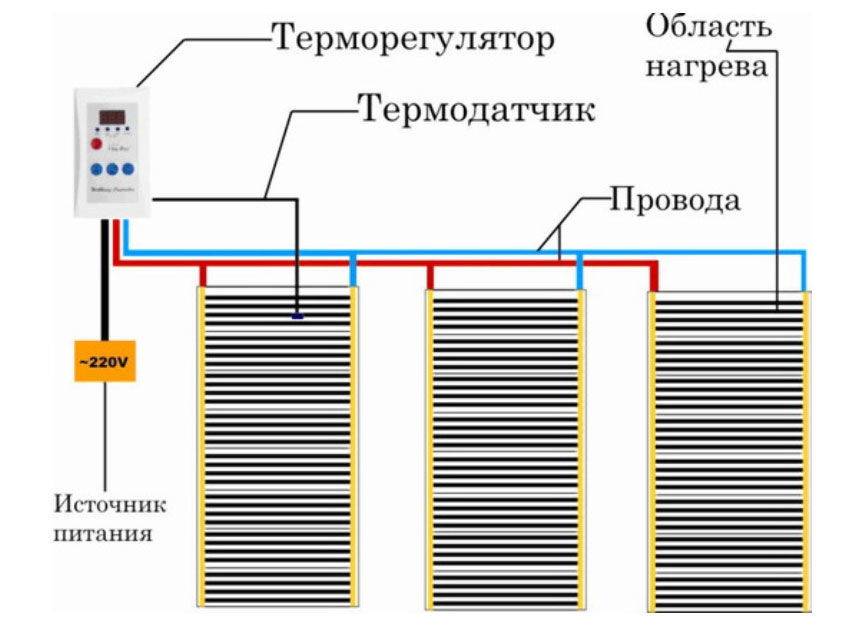

Подключение к терморегулятору и электричеству

ИК-пленка и терморегулятор соединяются проводом, жилы которого подключаются к контактам посредством клипс или обжимных муфт. Другой такой же провод прокладывается к распределительному электрощиту, где подключается к сети через автоматический выключатель и УЗО с уставкой дифтока 30 мА.

Сечение жил проводов подбирают в зависимости от мощности, потребляемой ИК-излучателями:

  • до 2 кВт: можно применить алюминиевый провод с сечением 1,5 кв. мм;
  • до 3,5 кВт: медный от 1,5 кв. мм или алюминиевый от 2,5 кв. мм;
  • до 5,5 кВт: медный от 2,5 кв. мм или ал-й от 4 кв. мм;
  • до 7 кВт: медный от 4 кв. мм или ал-й от 6 кв. мм;
  • до 9 кВт: медный от 6 кв. мм.

Подключение терморегулятора

Вот как осуществляется подключение:

  1. Сначала нужно установить на медную шину по центру клеммный зажим, заведя его под пленку.
  2. Затем его фиксируют путем обжатия электротехническими клещами или плоскогубцами. При этом имеющиеся выступы должны плотно прижаться к шине, обеспечив электроконтакт.
  3. Далее в клемме зажима опять же путем обжатия фиксируется провод.

Перед подключением концы жил и клеммы нужно зачистить острым ножом на длину примерно в 5 – 9 мм.

Можно ли устанавливать пленочный тёплый пол под ламинат?

Производители отмечают, что этот процесс является возможным. Более того, они утверждают, что такое сочетание является лучшим. Этому они нашли много причин.

При этом пленочный пол не создает температурных колебаний, чего так боится ламинат.

Не создает температурных колебаний

По сути дела, это является главной причиной, почему нужно устанавливать инфракрасный тёплый пол под ламинат.

Стоит добавить, что пленочная система отопления более экономная, чем другие виды электрического теплого пола. Экономия составляет 20-30 %. Она возникает благодаря особенностям ламината. Он является материалом, который не очень любит пропускать тепло. Поэтому нагревательные элементы под ним должны работать более сильно, чем под другими напольными покрытиями. Такая усиленная работа приводит к повышенному потреблению энергии электрическими кабелями. Отзывы об этом недостатке выразило уже много людей.

Теплый пол: достоинства и недостатки

Ламинат – покрытие хоть и довольно красивое, но по сравнению с тем же паркетом кажется более холодным и неприятным, если по нему ходить босиком. Поэтому под ламинат рекомендовано укладывать систему теплых полов. Особенно это касается домов, расположенных в частном секторе, и квартир, находящихся на первом этаже, где холодный воздух снизу очень сильно охлаждает и напольное покрытие. Система теплого пола обеспечит комфортное проживание в таких помещениях всем членам семьи.

Укладка ламината на теплый пол

Водяной теплый пол под ламинат

Теплые полы – это система, обеспечивающая подогрев напольного покрытия, своеобразное отопление. Как ни странно, история этого способа подогрева насчитывает более 20 веков в общей сложности. Подобие современных систем использовалось для обогрева помещений еще в Древнем Риме и Корее в начале нашей эры. Конечно, об электричестве речи не шло, но тогда в некоторых домах печи строились таким образом, чтобы выходящие из них дым и горячий воздух проходили в специальных полостях под напольным покрытием и тем самым прогревали помещение снизу.

Теплый пол в древнем Риме

Сейчас технологии шагнули вперед – появились современные способы подогрева полов и все они обладают определенными достоинствами:

  • комфортные условия проживания в квартире за счет прогрева напольного покрытия и воздуха в нижней части комнаты;
  • незаметность системы для глаза;
  • возможность использования в любом помещении.

Теплый пол под ламинат

Недостатки у теплого пола практически отсутствуют. К ним можно отнести некоторую сложность монтажа (необходимо укладывать системы под покрытие, и если оно уже было ранее уложено, то его придется разбирать), а также возрастание счетов за коммунальные услуги – электричество или отопление, в зависимости от типа пола.

Именно поэтому речь в статье пойдет лишь об электрических типах теплого пола, использование которых не будет ограничиваться наличием разрешения от управляющей компании на установку. Да и монтаж их гораздо проще, чем водяных систем подогрева.

Укладка ламината поверх пленочного теплого пола

Инструкция по монтажу инфракрасной системы

Монтаж инфракрасного тёплого пола под ламинат не вызовет труда даже у новичков. Для устройства такой инновационной системы, необходимо следовать пошаговой инструкции:

  • В выбранном на прилегающей к полу стене месте монтируется включатель с реостатом для регулировки мощности оборудования.
  • Кабель от терморегулятора прокладывается в специальном канале к месту спайки или клеммного соединения с инфракрасной плёнкой.
  • Производится разравнивание, подготовка и очистка основания под монтаж оборудования.
  • Первым делом, по стяжке выстилается мембранная полимерная гидроизоляция.
  • После плёнки под ламинат кладётся теплоизоляционный слой.
  • Инфракрасный тёплый пол аккуратно раскатывается по подготовленной плоскости, в соответствии с инструкцией, прилагаемой к изделию.
  • Производится соединение сердечника питающего провода с кабелем тёплого пола.
  • Контакты изолируются специальными диэлектрическими материалами.
  • Проверяется работоспособность устройства после подачи питания.
  • Инфракрасная плёнка закрывается «Изоспаном», пористым непроницаемым материалом, который одновременно играет роль подложки под ламинат.
  • На завершающем этапе, монтируются ламели чистового покрытия.

Сразу после монтажа, рекомендуется положить на пол несколько ламинированных дощечек, включить оборудование и проверить его работоспособность. Если в ходе тестирования и пуско-наладки не возникает каких-либо проблем, можно приступать к устройству чистового покрытия пола.

Устройство электрического подогрева пола

Если говорить обобщенно, электрический теплый пол состоит из следующих частей:

  • нагревательного элемента;
  • датчика температуры пола;
  • терморегулятора (термостата).

При этом стоит знать, что нагревательный элемент будет работать без датчика и термостата, но работа будет неэффективной и непродолжительной. Неэффективной, потому что включать/выключать его вам придется вручную, а это ведет к перерасходу электроэнергии. А непродолжительной, потому что при ручном управлении часто случаются перегревы, что негативно влияет на строк службы нагревательного элемента.

Составляющие электрического теплого пола

Виды нагревательных элементов

На рынке вам могут предложить несколько разных нагревателей:

  • Греющие резистивные кабели. Имеют самую низкую цену, бывают одножильными и двужильными, из-за чего изменяется схема их подключения. Их основной недостаток — возможность локального перегрева и выходя из строя (на работающий резистивный кабельный теплый пол нельзя ставить надолго предметы). Потому при установке кабели не раскладывают под места, где будет стоять мебель и бытовая техника. Еще одни минус — длительный процесс укладки при монтаже.

  • Греющий саморегулирующийся кабель. Имеет более высокую цену, но может регулировать собственную температуру на отдельно взятом участке в автоматическом режиме, что позволяет избежать локальных перегревов и продлевает срок его службы.

  • Электрические кабельные маты для теплого пола. Это те же кабели, только закрепленные в виде змейки на полимерной сетке. Они тоже могут быть сделаны из резистивного или саморегулирующегося кабеля. Укладка такого электрического пола требует в разы меньше времени.

  • Инфракрасные карбоновые пленки. Между двух слоев полимера запаяна карбоновая паста, которая при прохождении через нее электрического тока выделяет тепло в инфракрасном диапазоне. Привлекателен выделением инфракрасного тепла, при надлежащем качестве долговечен — при повреждении некоторой части карбоновых полос исключаются из работы только они, остальные работают. Плюсом является и быстрый монтаж, но электрическое соединение сложнее, чем у кабелей. Не очень радует цена и это — основной недостаток.

  • Карбоновые инфракрасные маты. Это стержни с внутренностью из карбона, соединенные между собой электрическими проводами. Самый дорогостоящий вид нагревательных элементов для электрического теплого пола, но, по отзывам, самый ненадежный. Появились они не очень давно и технология производства отработана плохо, потому основная проблема — выход из строя из-за нарушения контакта в месте стыка карбонового стержня и проводника.

Какой из этих типов электрического пола лучше, однозначно сказать нельзя. У каждого есть плюсы и минусы, особенности монтажа. Исходя из них выбирают лучший вариант для конкретного напольного покрытия — под плитку лучше класть кабели или маты, а под ламинат или линолеум — пленочный нагреватель.

Виды термостатов

Терморегуляторы для электрического теплого пола есть трех видов:

  • Механические. По внешнему виду и принципу работы напоминают терморегулятор на утюге. Есть шкала, по которой вы выставляете требуемую температуру. Как только она опускается на 1°C ниже заданной, подогрев включается, становится на градус выше — отключается.
  • Электро-механические. По функционалу ничем не отличаются, только ест небольшой жидкокристаллический экран и кнопки вверх/вниз. На экране отображается текущая температура пола, а кнопками она корректируется в нужную сторону.
  • Электронные программируемые. Самый дорогие, но и самые функциональные. В них можно выставить режим работы (температуру) по часам, а в некоторых моделях и по дням недели. Например, если утром все ушли, можно выставить низкую температуру — порядка 5-7°C, а за час-полтора до прихода запрограммировать ее повышение до стандартной. Есть некоторые модели с возможностью управления по интернету.

В некоторых моделях термостатов для теплого пола есть встроенные датчики температуры воздуха и возможность включать/выключать подогрев по этим показателям, а не в зависимости от температуры пола. Так что выбор действительно есть.

Как правильно подготовить основание

Есть несколько способов подготовить деревянный настил к укладке теплого пола. Лучшей заменой бетонной стяжки считается монтаж древесно-стружечной плиты от 16 до 22 мм толщиной. Она сможет выдержать значительную нагрузку, стабилизирует деревянное основание и не раздавит элементы отопления. На нее можно укладывать как электрические, так и водяные нагревательные элементы.

Устройство настила в деревянном основании для теплого пола

  • Плита укладывается на лаги. Лучше, чтобы размер шага был не более 60 см, иначе потребуется установка дополнительных брусьев.
  • Прежде чем положить плиту, укладывается гидроизоляция и утепляющий материал, таким образом, чтобы он находился в промежутках между лагами.
  • Следующие шаги зависят от типа отопления, который вы выбрали. Если это электрические нагревательные элементы в виде пленки или матов, то нужна мягкая фольгированная подложка, которая будет отражать тепло внутрь комнаты. Водяной и кабельный вариант отопления потребует креплений или направляющих, между которыми будут располагаться нагревательные элементы.

Монтаж электрического отопления

Какой вид отопления лучше выбрать для деревянного основания? Монтаж кабельного варианта потребует усилий в виде установки креплений или элементов, между которыми будет располагаться кабель. Такими элементами могут стать выпиленные пазы в досках, алюминиевые направляющие или деревянные пластины.

Пошаговый монтаж электрического теплого пола

Поэтому лучшим вариантом для деревянного основания под ламинат можно считать электрический теплый мат или инфракрасную пленку. Почему?

  • Плоский теплый мат и инфракрасная пленка выдерживают значительные нагрузки и созданы для монтажа без усилий.

  • Их можно уложить под ламинат без дополнительной плиты, при условии, что деревянный настил достаточно ровный и прочный. В таком случае запенивают все щели между досками, доски выравнивают по высоте, устраняют все неровности. На гидроизолирующую пленку укладывают фольгированный утеплитель, а сверху – маты или инфракрасную пленку.
  • Инфракрасный теплый мат или пленка были созданы специально под ламинат, это наиболее щадящий теплый вариант пола для такого покрытия.

Минусы электрического отопления в том, что потребуется значительный расход электроэнергии. При любом, даже самом экономичном варианте, это ощутимая сумма. Наиболее экономичные модели электрических матов, снабженные разными техническими новинками, стоят довольно дорого. Поэтому мы возвращаемся к кабельному варианту электрического отопления, который при всех затратах и трудах более экономичен в итоге.

Плюсы и минусы электрического теплого пола

Инфракрасное отопление

Если стоит выбор между электрическими матами и инфракрасной пленкой, не задумывайтесь, какой выбрать. Самый удобный и выгодный вариант из всех имеющихся – пленка, по нескольким причинам. Она действительно задумывалась создателями, как вариант дополнительного отопления под такие покрытия как ламинат, линолеум, ковролин.

Подключение инфракрасного теплого пола

С учетом последних достижений в этой сфере, уникальны по своим характеристикам инфракрасные полы Калео. Они выдерживают значительные нагрузки, универсальны, легко монтируются, способны нагреваться до + 60 градусов. Калео выпускает несколько видов инфракрасной пленки и матов: от бюджетного до дорогостоящего варианта. Они могут эффективно прогревать помещение даже при наличии бетонной стяжки.

Несомненные преимущества:

Преимущества инфракрасной пленки

Какой утеплитель рекомендуется использовать под такую пленку? Производитель предлагает его в комплекте, так как он изготовлен по специальным технологиям из лавсана.

Электрический теплый пол своими руками под ламинат и линолеум

Для этого типа покрытия оптимальным будет использование пленочного теплого пола. При ровном основании (обязательное условие нормальной эксплуатации, если пол кривой, требуется предварительная выравнивающая стяжка)  монтаж занимает немного времени, не требует стяжки или других мокрых работ.

Процесс монтажа в фото

Начинается монтаж также с разметки отапливаемой площади (не укладывать под мебель, технику и низко висящие предметы) и установки терморегулятора и датчиком температуры пола. Далее раскатывается теплоизолирующая фольгированная подложка. Так как стяжки нет, ее можно использовать без каких-либо опасений.

Раскатываем теплоотражающую фольгированную подложку

Полосы материала раскатываются вплотную друг к другу. Фиксироваться на полу может при помощи двустороннего скотча или сверху пристреливаться скобами из строительного степлера.

Быстрее фиксировать степлером

Стыки полос проклеиваются скотчем. Причем желательно тоже брать фольгированный — для минимизации потерь тепла.

Проклеиваем стыки скотчем

Далее раскатываем греющую пленку. Она режется по нанесенным на ней линиям на куски нужной длины.

На пленке есть специальные места разреза

Укладываются полосы пленки вплотную друг к другу или с небольшим зазором, но не внахлест. Перекрытия медных шин допускать нельзя ни в коем случае.

Полосы раскатываются одна возле другой

Фиксируются одна к другой при помощи скотча.

Стыки проклеивают скотчем

Далее можно приступать к электрическому соединению. Схема подключения представлена на фото.

Электрическая схема подключения пленочного теплого пола

Сначала битумной изоляцией (идет в комплекте или покупается отдельно) закрывают шины в местах разрезов. Берут кусок изоляции, снимают защитное покрытие с одной стороны, прикладывают так, чтобы была полностью закрыта вся поверхность шины, включая контакты. Половину загибают на другую сторону и тщательно прижимают.

Изолируем срезу шин

Со стороны, близкой к термостату устанавливают контактные зажимы (есть в комплекте, но можно купить отдельно или припаять к медной шине провод). Контакт состоит их двух пластин. Одну заводят на шину, вторую под пленку.

Установка контактных пластин

Установленную пластинку обжимают пассатижами. Проверяют прочность установки, слегка подергав контакт.

Обжимаем контакт пассатижами

Берем электрические провода с медными жилами, согласно схемы выше вставляем один или два проводника в зажим при контактной пластине и тоже обжимаем пассатижами. Если есть навыки пайки, лучше соединение пропаять.

Обжимаем вставленные провода

Следующих шаг монтажа электрического пленочного пола — изоляция мест соединения проводников. На каждое соединение идет 2 пластины битумной изоляции. Одну укладывают снизу, вторую — сверху. Также следят за тем, чтобы были полностью закрыты шины и контакты.

Изоляция мест соединения полос

Отличается также установка датчика температуры теплого пола. Он просто приклеивается к черной (карбоновой) полосе куском скотча.

Прикрепляем датчик пола к карбоновой полосе

Чтобы датчик не торчал, в подложке вырезают окошко.

Вырезаем под него окошко в подложке

Такие же окошки вырезают под заизолированные контактные пластины и провода. Это необходимо, чтобы ламинат или линолеум лежал ровно, без бугров.

Вырезаем окошки под контактные пластины и провода

Уложенные провода заклеиваем скотчем.

Укладываем провода, заклеиваем сверху скотчем

Уложенные провода

Проводники подключаем к установленному термостату (монтаж ничем не отличается от описанного выше), тестируем систему, выставив нагрев не больше чем до 30°C. Проверив, все ли полосы нагреваются, нет ли где искры или характерного запаха плавящейся изоляции, теплый под выключают.

Далее порядок действий зависит от используемого типа напольного покрытия. Если это ламинат, можно сразу расстилать подложку и приступать у его укладке. Только подложка должна быть специальной, предназначенной для теплого пола, как и сам ламинат.

Если же укладываться будет линолеум, на пленочный электрический теплый пол раскатывают плотную полиэтиленовую пленку.

Укладывают пленку

Сверху укладывают жесткое основание — фанеру, гипсоволоконные листы. Их крепят на саморезы к полу, только при этом надо следить, чтобы не попасть в шины. А сверху уже можно класть ковролин или линолеум.

Итог

Подведем общий итог и рассмотрим дополнительные советы. Использование пеноплекса-35 – наилучший вариант для теплоизоляции вашего пола. Данный материал имеет «плохой контакт» с такими веществами, как бензином, эфиром, ацетоном, керосином и другими. Яркий солнечный свет не должен попадать на плиты пеноплекса.

Если вы храните материал под открытым небом, следует сделать преграду для солнечных лучей, чтобы они не попадали. Обязательно необходимо сделать стяжку из цемента, и только потом наносить напольное покрытие. Цементная стяжка обеспечивает равномерное распределение нагрузки.

Стяжка пола с пеноплексом – лучший вариант. Утепление пола пеноплексом без стяжки не дает нужного результата. Стяжки на пеноплекс имеет нагревательные элементы.

Наливной пол на пеноплекс устанавливается, если у материала толщина 20 миллиметров. Экструдированный пенополистирол – самый распространенный и долговечный материал. Не забудьте плиты перекрытия осмотреть и убедиться в том, что на них нет каких-либо повреждений.

Как мы увидели, утепление пола пеноплексом может провести абсолютно каждый человек. Необходимо только учитывать некоторые особенности основания, на которое будет устанавливаться пеноплекс. Утеплительный материал для пола под стяжку своими руками – необходимая технология.

Поделитесь в социальных сетях:FacebookTwitter
Напишите комментарий
