Размеры отверстий под резьбу: таблицы, инструменты, процесс нарезки

Комбинированный инструмент

Кроме обычных метчиков и сверл на практике применяют особые комбинации. С их помощью досверливается отверстие до нужного размера. Этот же прибор нарезает резьбу. Для легких сплавов, а также низкоуглеродистой стали подобные устройства применяют не только мастера в собственных мастерских. Их используют на крупных предприятиях, где приходится изготавливать разные изделия серийно.

Комбинированный метчик-сверло

Подобный инструмент применяют, когда требуется незначительно увеличить диаметр в заготовках. Подобные операции часто приходится выполнять при работе с отливками. Там уже имеются отверстия, получаемые за счет стержневых смесей. Но они часто не обладают требуемой формой и размерами. Применив метчик-сверло, выполнят сразу две операции.

Широкое применение на производстве и в домашнем хозяйстве электрических шуруповертов привело к созданию специальных сверл-метчиков и для этого удобного инструмента. Можно приобрести целые наборы.

Сверло-метчик для шуруповерта

Производители пишут, что подобные изделия лучше применять для пластиков и алюминиевых сплавов. На самом деле при наличии смазки подобные инструменты неплохо справляются с конструкционными сталями с невысоким содержанием углерода.

На большинстве крупных предприятий процедура нарезания резьб максимально механизирована. Используют специальные машинные метчики. Их отличает длинный хвостовик, а также наличие не только гребенок врезания. Тут присутствует и калибрующая часть.

Видео: как подобрать сверло под нарезку резьбы метчиком?

Как выбрать диаметр сверла?

Характеристики будущей резьбы во многом зависят от свойств металла, в котором она будет нарезаться. Не все материалы одинаково хорошо держат внутреннюю или внешнюю нарезку. Мягкие металлы, такие как медь и алюминий, легко обрабатываются сверлом и метчиком, но при малейшей нагрузке резьба в них деформируется.

Все типы резьбы характеризуются двумя основными параметрами: диаметром и шагом.

Диаметр – это максимальное расстояние между двумя противоположными точками на окружности, ограничивающей отверстие резьбы. Нужно понимать, что резьба имеет рельефную поверхность в разрезе, поэтому ее диаметр будет отличаться в зависимости от того, в какой точке отверстия производить измерения.

Шаг резьбы – это диапазон между соседними витками нарезанной в металле канавки. Чем глубже и рельефнее резьба, тем шаг будет больше. Данный параметр зависит не только от диаметра винта, который будет крепиться в отверстии, но и от условий использования готового изделия: для деталей, подвергающимся высоким нагрузкам, нарезается глубокая, разреженная резьба.

Подбор сверла под резьбу осуществляется исходя из указанных выше параметров. Для того чтобы определить самый подходящий инструмент, используют простую формулу:

Д(с) = Д(р)-Ш, где:

• Д(с) – диаметр сверла;
• Д(р) – планируемый диаметр будущей резьбы;
• Ш – шаг резьбы.

Данная формула дает возможность даже в полевых условиях определить оптимальные параметры отверстия, при которых будет обеспечиваться максимально надежная фиксация соединяемых элементов.

Опытные мастера рекомендуют использовать в работе специально разработанные таблицы, которые позволяют с точностью до десятых долей миллиметра определить диаметр сверла и метчика. Если вы довольно часто занимаетесь работами по нарезке резьбы, то такая таблица, распечатанная и ламинированная, всегда будет под рукой (рис. 1). В первом столбце указан диаметр резьбы (от 2 до 48 мм), а в следующих – варианты значений шага и диаметра сверла. Значения охватывают большой диапазон данных и пригодятся как домашнему мастеру, так и высококвалифицированному специалисту.

Нарезка резьбы проводится одним из двух способов. Первый из них предполагает проделывание отверстия в металле одновременно с созданием спиральных канавок. Такой способ подходит не во всех ситуациях и требует наличия мощного оборудования: сверлильного станка, который смог бы за один проход сделать всю работу. Второй способ применяется в домашних условиях. Для того чтобы сделать резьбу таким методом, в металле предварительно высверливается отверстие, и только после этого метчиком нарезают резьбу. В последнее время в строительных магазинах можно найти комбинированные сверла под резьбу, с их помощью одновременно и проделывают отверстие, и нарезают канавки.

Для того чтобы резьба, нарезанная в металле, была надежной, качественной и ровной, специалисты рекомендуют соблюдать при работе ряд правил:

1. Использовать только острые инструменты, так как проржавевший метчик или сверло легко ломаются, работать с ними трудно и долго. Извлечь такой инструмент из отверстия будет намного сложнее, чем приобрести новый. Также не стоит искушать себя низкой ценой сверл и метчиков неизвестных производителей, поскольку купив их вы не только испортите изделие, но и рискуете нанести себе травмы.
2. Не забывать периодически смазывать инструмент во время работы. Сделать это можно при помощи нескольких капель машинного масла или керосина. Особенно большую роль играет смазка при работе с вязкими металлами, например – алюминием. Она не позволяет стружке прилипать к рабочей поверхности и охлаждает сверло.
3. Ключевое правило – оптимальный подбор диаметра отверстия. В случаях слишком большого выбранного диаметра крепежный элемент будет болтаться в месте монтажа, что повлечет за собой излишние вибрации изделия. В узкое отверстие тяжело ввинтить метчик, что сильно усложняет и без того трудную работу.
4. Основные параметры отверстия должны зависеть от его функционального предназначения. Если к месту соединения не будет прилагаться излишняя нагрузка, то допускается делать его всего на 5% меньше, чем диаметр будущей резьбы. Так вы облегчите нарезку канавок, не сильно жертвуя качеством соединения.

Сам процесс создания резьбы довольно прост. После того, как отверстие в металле готово, в него вставляют метчик, зажимают его в вороток и с силой вворачивают по часовой стрелке. После каждого полного оборота необходимо проделывать пол оборота в обратном направлении. В процессе этого действия стружка металла откалывается, что способствует более чистой нарезке.

Конструктивные особенности свёрл под конфирматы

Евровинты ставят как на изделия из твердых пород древесины, так и на мебель из ЛДСП и ЛМДФ. В этих случаях нагрузка на инструмент высокая. При выборе некачественных изделий происходит заметный износ режущей кромки. Нужно убедиться при покупке, что сверло под конфирмат имеет твердость 61−64 по Роквеллу. На упаковке уважающий себя производитель это значение указывает.

Если же сверло попало в руки мастера без информации об изделии, то нужно посмотреть на корпус изделия. Отечественные изготовители пишут марку стали. Лучшими считаются сверла из сплавов Р9М5 и Р18. Среди импортной продукции отличные эксплуатационные качества у из изделий из HSS 4341. Аббревиатура расшифровывается как High-Speed Steels, то есть также как и Р9М5 и Р18 это быстрорежущая сталь.

Наиболее удобно использовать готовое изделие, где точно подобран диаметр сверла под конфирмат и имеется дополнительная режущая кромка для головки, где нет резьба отсутствует, и создания фаски для шляпки. Конструкция повышает производительность работы в несколько раз.

Читать также: Проточный водонагреватель электрический отзывы для дачи

Одним проходом выполняются три операции. Можно воспользоваться набором сверел нужного диметра. Однако для лучшей производительности из нужно доработать. Заводское приспособление имеет более острый угол заточки режущих граней. Это облегчает заход, делает его более точным.

Диаметр сверла под резьбу (таблица)

SVERLA.info » Статьи » Диаметр сверла под резьбу

       Цветом выделен основной шаг резьбы

Метрическая резьба, М
Метчик	Сверло	Метчик	Сверло
М1.4х0.3	1.1	М14х1.25	12.8
М1.6х0.35	1.25	М14х1	13
М2х0.4	1.6	М16х2	14
М2.5х0.45	2.05	М16х1.5	14.5
М3х0.5	2.5	М16х1.25	14.8
М3.5х0.6	2.9	М16х1	15
М4х0.7	3.3	М18х2.5	15.5
М4х0.5	3.5	М18х2	16
М5х0.8	4.2	М18х1.5	16.5
М5х0.5	4.5	М18х1	17
М6х1	5	М20х2.5	17.5
М6х0.5	5.5	М20х2	18
М7х1	6	М20х1.5	18.5
М7х0.5	6.5	М22х2.5	19.5
М8х1.25	6.8	М22х2	20
М8х1	7	М22х1.5	20.5
М8х0.75	7.2	М24х3	21
М8х0.5	7.5	М24х2	22
М9х1.25	7.8	М24х1.5	22.5
М9х1	8	М27х3	24
М10х1.5	8.5	М27х2	25
М10х1.25	8.8	М27х1.5	25.5
М10х1	9	М30х3.5	26.5
М11х1.5	9.5	М30х3	27
М11х1.25	9.8	М30х2	28
М11х1	10	М30х1.5	28.5
М12х1.75	10.2	М33х3.5	29.5
М12х1.5	10.5	М33х3	30
М12х1.25	10.8	М33х2	31
М12х1	11	М33х1.5	31.5
М14х2	12	М36х4	32
М14х1.5	12.5	М42х4.5	37.5

Трубная резьба, G
Метчик	Сверло	Метчик	Сверло
G 1/8	8.8	G 1 1/4	39.5
G 1/4	11.8	G 1 3/8	42
G 3/8	15.25	G 1 1/2	45.5
G 1/2	19	G 2	57.5
G 5/8	21	G 2 1/4	63.5
G 3/4	24.5	G 2 1/2	72.5
G 7/8	28.25	G 2 3/4	78.5
G 1	30.75	G 3	85.5
G 1 1/8	35.5

Дюймовая резьба UNC
1/4х20	5.1	7/8х9	19.5
5/16х18	6.5	1х8	22.25
3/8х16	8	1 1/8х7	25
7/16х14	9.4	1 1/4х7	28.25
1/2х13	10.8	1 3/8х6	30.75
9/16х12	12.2	1 1/2х6	34
5/8х11	13.6	1 3/4х5	39.5
3/4х10	16.5	2х4	45

Дюймовая мелкая резьба UNF
1/4х28	5.5	3/4х16	17.5
5/16х24	6.9	7/8х14	20.5
3/8х24	8.5	1х12	23.25
7/16х20	9.9	1 1/8х12	26.5
1/2х20	11.5	1 1/4х12	29.75
9/16х18	12.9	1 3/8х12	33
5/8х18	14.5	1 1/2х12	36

Трапецеидальная резьба Tr
Tr 8х1.5	6.6	Tr 14х3	11.25
Tr 10х1.5	8.6	Tr 14х4	10.25
Tr 10х2	8.2	Tr 16х4	12.25
Tr 10х3	7.5	Tr 18х4	14.25
Tr 12х2	10.2	Tr 20х4	16.25
Tr 12х3	9.25	Tr 22х3	19.25
Tr 14х2	12.2	Tr 22х5	17.25

Чтобы нарезать внутреннюю резьбу метчиком, сначала необходимо просверлить отверстие определенного диаметра. В таблице указаны самые популярные резьбы и диаметры сверл, необходимые для сверления отверстий под резьбу.

Как найти какое сверло под резьбу без таблицы ?

Предположим, требуется нарезать резьбу М10х1.5.

1. Узнаем номинальный диаметр резьбы: 10 мм.
2. Узнаем номинальный шаг резьбы: 1.5 мм
3. Вычитаем из первого значения второе: 10-1.5=8.5 мм
4. Результат — 8.5 мм !

Усвоив этот метод можно легко и просто выбрать правильное сверло для нарезания резьбы.

Как использовать фильтр на сайте для выбора сверла под резьбу ?

В разделе Сверла по металлу реализован фильтр с параметром «Под резьбу», благодаря которому можно найти нужное сверло буквально в 2 клика мышки:

1. Выбираем резьбу.
2. Жмем «Применить».
3. Получаем подходящие сверла.

Для каких материалов указаны значения в таблице ?

Указанные диаметры отверстий обеспечивают нарезание метрической резьбы в:

• сером чугуне
• сталях углеродистых обыкновенного качества
• сталях конструкционных качественных
• сталях конструкционных легированных
• сталях высоколегированных
• сплавах корозионностойких, жаростойких и жаропрочных
• сталях теплоустойчивых
• алюминиевых литейных сплавах
• меди

Полный список резьб и диаметров можно посмотреть в ГОСТ 19257-73 — официальном техническом документе со всеми нюансами и подробностями.

Перед тем, как приступить к работе рекомендуем озакомиться с практическими советами в статье Как правильно нарезать резьбу метчиком. А еще там можно найти подходящую СОЖ для разных материалов.

Какое сверло лучше использовать

Современная промышленность предлагает потребителям широкий выбор приспособлений для обработки различных поверхностей. Встречаются следующие сверла по металлу:

1. Спиральные. Наиболее распространенный вид. Представляет собой инструмент цилиндрической формы, изготовленный из высококачественных материалов. Чаще всего используют быстрорежущую сталь. Максимальный диаметр буравчика может достигать 80 мм. Их используют на крупных металлообрабатывающих предприятиях.
2. Ступенчатые. Имеют форму расширяющегося бура. Их нельзя использовать в качестве подготовительного инструмента перед применением метчика. Основная область использования – обработка тонколистового металла.
3. Перовые. Универсальный инструмент. Особенность – наличие съемных режущих пластин. С их помощью можно получить отверстие идеальной формы. Перовые сверла – относительно недорогой инструмент. Их редко используют для сверления отверстий под нарезку. Основная сфера применения – исправление дефектов и перекосов.
4. Удлиненные. Такая конструкция позволяет выполнить глухие или сквозные отверстия на значительной глубине. Эксплуатация таких приспособлений предусматривает использование смазочно-охлаждающей жидкости, которую подают по специальным каналам. На промышленных предприятиях используют буравчики для обработки сверхтвердых материалов.
5. Центровочные. Относятся к токарным приспособлениям. Используются для сверления отверстий с целью дальнейшего закрепления заготовки в центрах.

Необходимо обращать внимание на класс точности. От этого параметра зависит чистота готового отверстия. Существует три класса точности:

Существует три класса точности:

1. «В». Самый низкий класс. Позволяет оформлять отверстия с точностью до 15 квалитета.
2. «В1». Инструмент повышенной чистоты. Показатель точности – до 14 квалитета.
3. «А». Приспособление повышенной точности. Позволяет выполнять отверстия в диапазоне 10–13 квалитета. Отличаются высокой стоимостью.

А вы пользуетесь формулой подбора или предпочитаете руководствоваться вспомогательными таблицами? Напишите о вашем методе в блоке комментариев.

Дедовский способ: как подобрать сверло под метчик

Доброго дня, дорогие читатели!

Не знаю, приходилось ли вам сталкиваться с таким инструментом, как метчик. Но, если работаете с крепежом, то рано или поздно вы столкнетесь с этим. Даже если вы не строитель, вы можете ощутить полезность этого инструмента.

Итак, спросим у Википедии: что такое метчик?

Метчѝк — инструмент для нарезания внутренних резьб, представляет собой винт с прорезанными прямыми или винтовыми стружечными канавками, образующими режущие кромки.

То есть, удобство в том, что можно просверлить отверстие в металле и нарезать там резьбу, чтобы потом можно было вкручивать резьбовой крепеж.

Комплект метчиков 1 и 2 номер (фото взято с сайта: maxidom.ru)

В ЧЕМ СЛОЖНОСТЬ?

Однако, хоть метчики и прочные, но они не предназначены для того, чтобы делать отверстие. Поэтому сначала необходимо проделать отверстие

И тут сложность состоит в том, что важно не ошибиться в диаметре сверла

Сделаете отверстие больше — резьба получится маленькая и быстро скосится (или вообще не будет места для резьбы), сделаете меньше — запорите метчик. И это еще не все.

Шаг резьбы на метчиках бывает разный, соответственно под каждый шаг будет свой диаметр сверла.

Постоянно носить с собой таблицу, в которой указаны нужные диаметры сверл, тоже не всегда удобно. Поэтому предлагаю вам дедовский способ как подобрать сверло под метчик!

ДЕДОВСКИЙ СПОСОБ

Для больше понятливости разберем сразу на примере:

• Вот вы приобрели болты с основным метрическим шагом М8. Шаг у них: 1,25.
• Теперь необходимо взять метчик 8*1,25.
• Отнимает второе значение от первого: 8-1,25. Получается 6,75.
• Но сверла на 6,75 не бывает, поэтому округляем полмиллиметра в большую сторону. Получается 6,8.
• Выходит, что чтобы успешно нарезать резьбу под 8*1,25, необходимо использоваться сверло 6,8 мм.

Все донельзя просто!

Набор метчиков и плашек (фото взято с сайта: vavilon-s.com)

Успехов вам в нарезании резьбы!

Выбор размера сверла

Диаметр сверла для отверстия под метрическую резьбу определяется так же формуле (2), с учетом ее основных параметров.

Стоит отметить, что при нарезке в пластичных материалах, таких как сталь или латунь, происходит повышение витков, потому необходимо под резьбу выбирать диаметр сверла больший, чем для хрупких материалов, таких как, чугун или бронза.

На практике размеры сверл, как правило, немного меньше нежели необходимое отверстие. Так, в таблице 2 показаны соотношение номинального и наружного резьбовых диаметров, шага, диаметров отверстия и сверла для него под нарезание метрической резьбы.

Таблица 2. Соотношение основных параметров метрической резьбы с нормальным шагом и диаметров отверстия и сверла

Номинальный диаметр, мм	Наружный диаметр, мм	Шаг, мм	Наибольший диаметр отверстия, мм	Диаметр сверла, мм
1	0,97	0,25	0,785	0,75
2	1,94	0,4	1,679	1,60
3	2,92	0,5	2,559	2,50
4	3,91	0,7	3,422	3,30
5	4,9	0,8	4,334	4,20
6	5,88	1,0	5,153	5,00
7	6,88	1,0	6,153	6,00
8	7,87	1,25	6,912	6,80
9	8,87	1,25	7,912	7,80
10	9,95	1,5	8,676	8,50

Как видно из таблицы, существует некий размерный предел, который рассчитан с учетом допусков для резьбы.

Размер сверла при этом значительно меньше, чем отверстие. Так, например, под резьбу М6, наружный диаметр которой 5,88 мм, а ее наибольшее значение отверстия не должно превышать 5,153 мм, стоит использовать сверло на 5 мм.

Отверстие под резьбу М8 с наружным диаметром 7,87 мм составит только 6,912 мм, значит, для него сверло будет 6,8 мм.

Качество резьбы зависит от множества факторов при ее нарезании: от выбора инструмента до правильно рассчитанного и подготовленного отверстия. Слишком малое оно приведет к повышенной шероховатости и даже поломке метчика. Большие усилия, приложенные к метчику – способствуют несоблюдению допусков и, как результат, не выдерживаются размеры.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

При изготовлении резьбовых отверстий под метрические болты, винты, шпильки сначала в материале просверливается отверстие, а затем при помощи метчика в нем нарезается резьба. Но прежде чем приступить к сверлению, необходимо подобрать оптимальный диаметр сверла под планируемую внутреннюю резьбу, воспользовавшись специальной таблицей соответствия. Приведенные в ней значения применимы для чугуна, сталей, алюминиевых сплавов и меди.

Если размер отверстия будет больше положенного, то есть риск получить недостаточно глубокую резьбовую канавку и как следствие ослабленное соединение. Если размер отверстия слишком мал, то будут трудности при работе с метчиком, так как возникает большое сопротивление резанию, нагревание инструмента, налипание стружки на режущие кромки, заклинивание и даже поломка метчика.

Пользоваться таблицей очень просто

Для этого важно знать основные параметры метрической резьбы – это ее шаг (Р) и номинальный диаметр (d), которые измеряются в долях метра. Под шагом понимают расстояние между двумя вершинами соседних витков

За номинальный диаметр принимают наружный диаметр резьбы, который равен расстоянию между крайними точками наружных выступов винтовой линии.

Технология нарезания внутренней резьбы

Как уже говорилось выше, перед началом работы надо просверлить отверстие, диаметр которого должен точно подходить под резьбу определенного размера. Следует иметь в виду: если диаметры отверстий, предназначенных под нарезание метрической резьбы, выбраны неверно, это может привести не только к ее некачественному выполнению, но и к поломке метчика.

Учитывая тот факт, что метчик, формируя резьбовые канавки, не только срезает металл, но и продавливает его, диаметр сверла для выполнения резьбы должен быть несколько меньше, чем ее номинальный диаметр. Например, сверло под выполнение резьбы М3 должно иметь диаметр 2,5 мм, под М4 – 3,3 мм, для М5 следует выбирать сверло диаметром 4,2 мм, под резьбу М6 – 5 мм, М8 – 6,7 мм, М10 – 8,5 мм, а для М12 – 10,2.

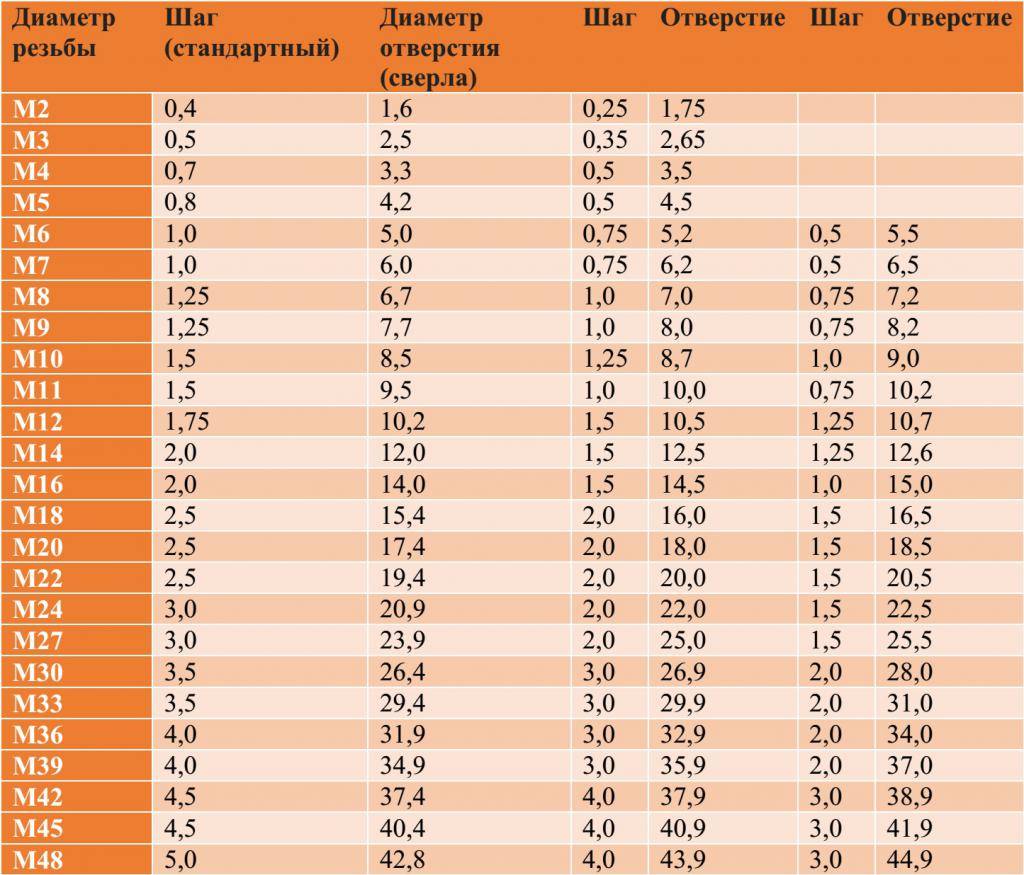

Таблица 1. Основные диаметры отверстий под метрическую резьбу

Все диаметры сверл под резьбу ГОСТ приводит в специальных таблицах. В таких таблицах указаны диаметры сверл под выполнение резьбы как со стандартным, так и с уменьшенным шагом, при этом следует иметь в виду, что для этих целей сверлятся отверстия разных диаметров. Кроме того, если резьба нарезается в изделиях из хрупких металлов (таких, например, как чугун), диаметр сверла под резьбу, полученный из таблицы, необходимо уменьшить на одну десятую миллиметра.

Диаметры сверл под метрическую резьбу можно рассчитать самостоятельно. От диаметра резьбы, которую требуется нарезать, необходимо вычесть значение ее шага. Сам шаг резьбы, размер которого используется при выполнении таких вычислений, можно узнать из специальных таблиц соответствия. Для того чтобы определить, какого диаметра отверстие необходимо выполнить с помощью сверла в том случае, если для резьбонарезания будет использоваться трехзаходный метчик, надо воспользоваться следующей формулой:

Д о = Д м х 0,8, где:

Д о – это диаметр отверстия, которое надо выполнить с помощью сверла,

Д м – диаметр метчика, которым будет обрабатываться просверленный элемент.

Воротки, в которые вставляется резьбовой метчик, могут иметь простейшую конструкцию или оснащаться трещоткой. Работать такими приспособлениями с зафиксированными в них инструментами следует очень аккуратно. Чтобы получить качественную и чистую резьбу, вращение метчика по часовой стрелке, совершаемое на пол-оборота, необходимо чередовать с его проворачиванием на одну четвертую оборота против хода резьбы.

Резьба будет нарезаться значительно легче, если в процессе выполнения этой процедуры использовать смазку. Роль такой смазки при нарезании резьбы в изделиях из стали может играть олифа, а при обработке алюминиевых сплавов – спирт, скипидар или керосин. Если таких технических жидкостей нет под рукой, то для смазки метчика и нарезаемой резьбы можно использовать обычное машинное масло (однако оно обладает меньшим эффектом, чем перечисленные выше вещества).

ОПРЕДЕЛЕНИЯ ДИАМЕТРОВ ОТВЕРСТИЙ ПОД НАРЕЗАНИЕ МЕТРИЧЕСКОЙ РЕЗЬБЫ ДЛЯ МАТЕРИАЛОВ ПОВЫШЕННОЙ ВЯЗКОСТИ

1. Общие положения

1.1. Под материалами повышенной вязкости понимаются материалы, у которых из-за повышенных упругих деформаций и пластических свойств наблюдается значительный подъем витка (вспучивание).

1.2. К группе материалов повышенной вязкости относятся: сплавы магния по ГОСТ 804-93 ;

1.3. В табл. 1 приведены коэффициенты подъема витка для некоторых видов труднообрабатываемых материалов повышенной вязкости.

2. Расчет диаметра отверстия

2.1. Диаметр отверстия под нарезанием резьбы рассчитывается но формулам (1). (4).

2.2. Номинальный (наименьший) диаметр отверстия d tuui определяют по фор

где /), – номинальный внутренний диаметр резьбы гайки, мм;

EI – нижнее предельное отклонение внутреннего диаметра резьбы по ГОСТ 16093-81 . мм:

А – величина подъема витка, определяемая по табл. 1. При расчете диаметров отверстий для группы материалов в формулу подставляют наибольшее значение величины подъема витка для данного шага резьбы.

2.3. Наибольший диаметр отверстия определяют по формулам:

а) для конкретного материала

мнив = А + (EI + Гщ) -у,

где Е1+Т 0| – верхнее предельное отклонение внутреннего диаметра резьбы по ГОСТ 16093-81 , мм;

А – величина подъема витка, определяемая по табл. 1;

Чтобы узнать какой диаметр отверстия необходим для внутренней резьбы М6, можно воспользоваться специальными таблицами. А можно запомнить простую формулу, чтобы узнать, какое сверло нужно взять под ту или иную внутреннюю резьбу:

Технология нарезания резьбы в отверстиях гост резьба

Перед началом формирования резьбовых канавок с помощью инструмента сверлится отверстие. В зависимости от конструктивных особенностей оно может быть сквозным или глухим. Сверло сконструировано так, что винтовая поверхность выводит основную часть стружки. Но следует помнить, что внутри может оставаться определенная часть остатков от сверления. Поэтому, если позволяет масса и внешние параметры, производят вытряхивание на специальные уловители.

На громоздких изделиях подобные операции выполнить трудно, поэтому выдувают струей сжатого воздуха.

Внимание! Органы зрения и дыхания должны быть защищены от продуктов, которые могут оказаться внутри отверстий. Начинающие мастера часто интересуются, какой диаметр должен быть в отверстии, где требуется нарезать резьбу. Самое простое – это воспользоваться формулой:

Самое простое – это воспользоваться формулой:

Начинающие мастера часто интересуются, какой диаметр должен быть в отверстии, где требуется нарезать резьбу. Самое простое – это воспользоваться формулой:

D_отв = 0,8·М, мм,

здесь D_отв – диаметр отверстия, мм; М – размер метрической резьбы по номеру.

Для большинства металлов подобное определение будет достаточным. Возможно, потребует приложить несколько большее усилие при выполнении работы, но результат будет удовлетворительным.

Например, для М6 нетрудно подсчитать по приведенной формуле требуемое значение сверла по металлу. Оно получится равным D_отв = 6 · 0,8 =4,8 мм.

Для более точного определения используют специальные таблицы.

Таблица 1: Размеры отверстий для нарезания метрической резьбы гост резьба

Номи-нальный диаметр	Стандартный шаг	Мелкий шаг
Шаг резьбы, мм	Теоре- тический внутрен- ний диаметр, мм	Требуемый диаметр с учетом смятия, мм	Рекомен- дуемый диаметр сверла, мм	Шаг резьбы, мм	Теоре- тический внутрен- ний диаметр, мм	Требуемый диаметр с учетом смятия, мм	Рекомен- дуемый диаметр сверла, мм
М4	0,70	3,393	3,323	3,3	0,50	3,567	3,517	3,5
М5	0,80	4,307	4,227	4,2	0,50	4,567	4,517	4,5
М6	1,00	5,133	5,033	5,0	0,75	5,350	5,275	5,3
М7*	1,00	6,133	6,033	6,0	0,80	6,307	6,227	6,2
М8	1,25	6,917	6,792	6,8	1,00	7,133	7,033	7,0
М9*	1,25	7,917	7,792	7,8	1,00	8,133	8,033	8,0
М10	1,50	8,700	8,550	8,6	1,25	8,917	8,792	8,8
М11*	1,50	9,700	9,550	9,6	1,00	10,133	10,033	10,0
М12	1,75	10,484	10,309	10,3	1,50	10,700	10,550	10,6
М13*	1,75	11,484	11,309	11,3	1,50	11,700	11,550	11,6
М14	2,00	12,267	12,067	12,1	1,50	12,700	12,550	12,6
М15*	2,00	13,267	13,067	13,1	1,75	13,484	13,309	13,3
М16	2,50	13,834	13,584	13,6	1,50	14,700	14,550	14,6
М18	2,50	15,834	15,584	15,6	1,50	16,700	16,550	16,6
М20	2,50	17,834	17,584	17,6	1,50	18,700	18,550	18,6
М22	2,50	19,834	19,584	19,6	2,00	20,267	20,067	20,1
М24	3,00	21,400	21,100	21,1	2,00	22,267	22,067	22,1
М25*	3,00	22,400	22,100	22,1	2,00	23,267	23,067	23,1
М27	3,00	24,400	24,100	24,1	2,00	25,267	25,067	25,1
М30	3,50	26,967	26,617	26,6	2,50	27,834	27,584	27,6
М33	3,50	29,967	29,617	29,6	2,50	30,834	30,584	30,6
М36	4,00	32,534	32,134	32,1	3,00	33,400	33,100	33,1
М39	4,00	35,534	35,134	35,1	3,00	36,400	36,100	36,1
М40*	4,00	36,534	36,134	36,1	3,00	37,400	37,100	37,1
М42	4,50	38,100	37,650	37,7	3,50	38,967	38,617	38,6
М45	4,50	41,100	40,650	40,7	3,50	41,967	41,617	41,6
М48	5,00	43,667	43,167	43,2	4,00	44,534	44,134	44,1

* – специальные типы резьбы.

Таблица 2: Размеры отверстий для нарезания дюймовой резьбы гост резьба

Номи- нальный диаметр	Стандартный шаг	Мелкий шаг
Шаг резьбы, мм	Теоре- тический внутрен- ний диаметр, мм	Требуемый диаметр сучетом смятия, мм	Рекомен- дуемый диаметр сверла, мм	Шаг резьбы, мм	Теоре- тический внутрен- ний диаметр, мм	Требуемый диаметр сучетом смятия, мм	Рекомен- дуемый диаметр сверла, мм
1/16″	0,40	1,203	1,163	1,2	0,30	1,328	1,298	1,3
1/12″	0,50	1,636	1,586	1,6	0,45	1,727	1,682	1,7
1/8″	0,60	2,598	2,538	2,5	0,50	2,742	2,692	2,7
1/10″	0,65	1,915	1,850	1,9	0,55	2,063	2,008	2,0
1/6″	0,70	3,561	3,491	3,5	0,50	3,753	3,703	3,7
3/16″	1,00	3,801	3,701	3,7	0,80	4,069	3,989	4,0
1/4″	0,75	5,629	5,554	5,6	0,75	5,700	5,625	5,6
5/16″	0,95	7,024	6,929	6,9	0,80	7,244	7,164	7,2
3/8″	1,10	8,468	8,358	8,4	0,95	8,702	8,607	8,6
7/16″	1,30	9,863	9,733	9,7	1,10	10,159	10,049	10,0
1/2″	1,55	11,210	11,055	11,1	1,34	11,539	11,405	11,4
9/16	1,60	12,750	12,590	12,6	1,40	13,074	12,934	12,9
3/4″	1,65	17,464	17,299	17,3	1,50	17,750	17,600	17,6
1″	2,54	22,959	22,705	22,7	1,89	23,762	23,573	23,6
1 1/4″	3,25	28,627	28,302	28,3	2,80	29,324	29,044	29,0
1 1/2″	4,25	34,015	33,590	33,6	3,72	34,876	34,504	34,5
1 3/4″	5,20	39,452	38,932	38,9	4,35	40,680	40,245	40,2
2″	6,34	44,707	44,073	44,1	5,64	45,913	45,349	45,3

Диаметры отверстий под резьбу

В сфере машиностроения и металлообработки применяются внутренние метрические резьбы

Для молодых специалистов важно знать диаметры отверстий под резьбу, а так же допуски. При выполнении точных отверстий под резьбу молодые специалисты не только могут нарезать точную резьбу, но и возможно сократить брак

Таблица диаметров отверстий под нарезание внутренней метрической резьбы с допусками регламентированы ГОСТ 16093-81 (ГОСТ 19257-73).

Таблица диаметров отверстий под нарезание внутренней метрической резьбы

Номинальный диаметр внутренней резьбы d	Шаг внутренней резьбы Р	Диаметр сверла	Диаметр отверстий под внутреннюю резьбу с полем допуска
4H5H5H6H6H 7H	4H5H	5H6H6H	7H
Номинальный диаметр	Предельные отклонения
1,4	0,3	1,10	1,10	+0,04	+0,06	–
1,6	0,35	1,25	1,25	+0,05	+0,07	–
2,0	0,4	1,60	1,60	+0,06	+0,08	–
0,25	1,75	1,75	+0,04	+0,06	–
2,5	0,45	2,05	2,05	+0,07	+0,06	–
3,0	0,5	2,50	2,50	+0,08	+0,10	+0,14
0,35	2,65	2,65	+0,05	+0,07	–
4,0	0,7	3,30	3,30	+0,08	+0,12	+0,016
0,5	3,50	3,50	+0,08	+0,10	+0,14
5,0	0,8	4,20	4,20	+0,11	+0,17	+0,22
0,5	4,50	4,50	+0,08	+0,10	+0,14
6,0	1,0	5,0	4,95	+0,17	+0,20	+0,26
0,75	5,25	5,20	+0,11	+0,17	+0,22
0,5	5,50	5,50	+0,08	+0,10	+0,14
8,0	1,25	6,80	6,70	+0,17	+0,20	+0,26
1,0	7,0	6,95	+0,17	+0,20	+0,26
0,75	7,25	7,20	+0,11	+0,17	+0,22
0,5	7,50	7,50	+0,08	+0,10	+0,14
10,0	1,5	8,50	8,43	+0,19	+0,22	+0,30
1,25	8,80	8,70	+0,17	+0,20	+0,26
1,0	9,0	8,95	+0,17	+0,20	+0,26
0,75	9,25	9,20	+0,11	+0,17	+0,22
0,5	9,5	9,50	+0,08	+0,10	+0,14
12,0	1,75	10,2	10,20	+0,21	+0,27	+0,36
1,5	10,5	10,43	+0,19	+0,22	+0,30
1,25	10,8	10,7	+0,17	+0,20	+0,26
1,0	11,0	10,95	+0,17	+0,20	+0,26
0,75	11,25	11,20	+0,11	+0,17	+0,22
0,5	11,5	11,50	+0,08	+0,10	+0,14
14	2	12,0	11,90	+0,24	+0,30	+0,40
1,5	12,5	12,43	+0,19	+0,22	+0,30
1,25	12,8	12,70	+0,17	+0,20	+0,26
1	13,0	12,95	+0,17	+0,20	+0,26
0,75	13,25	13,20	+0,11	+0,17	+0,22
0,5	13,5	13,50	+0,08	+0,10	+0,14
16	2	14,0	13,9	+0,24	+0,30	+0,40
1,5	14,5	14,43	+0,19	+0,22	+0,30
1	15,0	14,95	+0,17	+0,20	+0,26
18	2	16,0	15,90	+0,24	+0,30	+0,40
1,5	16,5	16,43	+0,19	+0,22	+0,30
1	17,0	16,95	+0,17	+0,20	+0,26
0,75	17,25	17,2	+0,11	+0,17	+0,22
20	2,5	17,5	17,35	+0,30	+0,40	+0,53
1,5	18,5	18,43	+0,19	+0,22	+0,30
1,0	19,0	18,95	+0,17	+0,20	+0,26
0,75	19,26	19,20	+0,11	+0,17	+0,22

Скрытый брак не допускается!

Приспособления

Для нанесения резьбы своими руками используют небольшие приспособления:

• плашки (их еще называют лерки) для нанесения витков снаружи (обычно на трубу или металлический прут (штырь);
• метчики — для внутренней (вот под них предварительно требуется делать отверстие).

  Метчик (сверху) и плашка (внизу)

Выполнены все эти приспособления сплавов, отличающихся повышенной прочностью и стойкостью к истиранию. На их поверхности нанесены желобки и канавки, при помощи которых получается их зеркальное отображение на обрабатываемой детали.

Любой метчик или плашка промаркированы — на них нанесена надпись, обозначающая тип резьбы, которую данное устройство нарезает — диаметр и шаг. Вставляются они в держатели — воротки и плашкодержатели — закрепляются там при помощи винтов. Зажав приспособление для нарезки резьбы в держателе, его надевают/вставляют в то место, где требуется сделать разъемное соединение. Прокручивая устройство, формируют витки. От того, насколько правильно выставлено устройство в начале работы зависит ровно ли «лягут» витки. Потому первые обороты делайте стараясь удерживать конструкцию ровно, не допуская сдвигов и перекосов. После того, как сделано несколько оборотов, процесс пойдет проще.

Вручную можно нарезать резьбу малого или среднего диаметра. Сложные типы (двух- и трехходовые) или работа с большими диаметрами руками невозможна — слишком большие усилия требуются. Для этих целей используется специальное механизированное оборудование — на токарные станки с закрепленными на них метчиками и плашками.

Выберите город

А
Абакан
Адлер
Азов
Александров
Алексин
Альметьевск
Анапа
Ангарск
Анжеро-Судженск
Апатиты
Арзамас
Армавир
Арсеньев
Артем
Архангельск
Асбест
Астрахань
Ачинск

Б
Балаково
Балахна
Балашиха
Балашов
Барнаул
Батайск
Белгород
Белово
Белогорск
Белорецк
Белореченск
Бердск
Березники
Берёзовский
Бийск
Благовещенск
Бор
Борисоглебск
Братск
Брянск
Бугульма
Будённовск
Бузулук

В
Великие Луки
Великий Новгород
Верхняя Пышма
Видное
Владивосток
Владикавказ
Владимир
Волгоград
Волгодонск
Волжск
Волжский
Вологда
Вольск
Воркута
Воронеж
Воскресенск
Воткинск
Всеволожск
Выборг
Выкса
Вязьма

Г
Гатчина
Геленджик
Георгиевск
Глазов
Гойты
Горно-Алтайск
Грозный
Губкин
Гудермес
Гусь-Хрустальный

Д
Дзержинск
Димитровград
Дмитров
Долгопрудный
Домодедово
Донской
Дубна

Е
Евпатория
Егорьевск
Ейск
Екатеринбург
Елабуга
Елец
Ессентуки

Ж
Железногорск
Жигулёвск
Жуковский

З
Заречный
Заринск
Зеленодольск
Златоуст

И
Иваново
Ивантеевка
Ижевск
Иркутск
Искитим
Ишим
Ишимбай

Й
Йошкар-Ола

К
Казань
Калининград
Калуга
Каменск-Уральский
Каменск-Шахтинский
Камышин
Канск
Кемерово
Керчь
Кимры
Кинешма
Киров
Кирово-Чепецк
Кисловодск
Клин
Клинцы
Ковров
Когалым
Коломна
Комсомольск-на-Амуре
Копейск
Королёв
Кострома
Краснодар
Краснокамск
Краснотурьинск
Красноярск
Кропоткин
Крымск
Кстово
Кузнецк
Кумертау
Кунгур
Курган
Курск

Л
Лабинск
Лениногорск
Ленинск-Кузнецкий
Липецк
Лиски
Лобня
Лысьва
Лыткарино
Люберцы

М
Магнитогорск
Майкоп
Махачкала
Междуреченск
Мелеуз
Миасс
Минеральные Воды
Минусинск
Михайловка
Мичуринск
Москва
Мурманск
Муром
Мытищи

Н
Набережные Челны
Назарово
Назрань
Нальчик
Наро-Фоминск
Находка
Невинномысск
Нерюнгри
Нефтекамск
Нефтеюганск
Нижневартовск
Нижнекамск
Нижнеудинск
Нижний Новгород
Нижний Тагил
Новоалтайск
Новокузнецк
Новокуйбышевск
Новомосковск
Новороссийск
Новосибирск
Новотроицк
Новоуральск
Новочебоксарск
Новочеркасск
Новошахтинск
Новый Уренгой
Ногинск
Норильск
Ноябрьск
Нягань

О
Обнинск
Одинцово
Озерск
Октябрьский
Омск
Орел
Оренбург
Орехово-Зуево
Орск

П
Павлово
Павловский Посад
Пенза
Первоуральск
Пермь
Петрозаводск
Петропавловск-Камчатский
Подольск
Полевской
Прокопьевск
Псков
Пушкино
Пятигорск

Р
Раменское
Ревда
Реутов
Ржев
Ростов-на-Дону
Рубцовск
Рыбинск
Рязань

С
Салават
Салехард
Самара
Санкт-Петербург
Саранск
Сарапул
Саратов
Саров
Севастополь
Северодвинск
Северск
Сергиев Посад
Серов
Серпухов
Сертолово
Сибай
Симферополь
Славянск-на-Кубани
Смоленск
Соликамск
Солнечногорск
Сосновый Бор
Сочи
Ставрополь
Старый Оскол
Стерлитамак
Ступино
Сургут
Сызрань
Сыктывкар

Т
Таганрог
Тайшет
Тамбов
Тверь
Тимашевск
Тихорецк
Тобольск
Тольятти
Томск
Троицк
Туапсе
Туймазы
Тула
Тулун
Тюмень

У
Узловая
Улан-Удэ
Ульяновск
Усолье-Сибирское
Уссурийск
Усть-Илимск
Усть-Кут
Уфа
Ухта

Ф
Феодосия
Фрязино

Х
Хабаровск
Ханты-Мансийск
Химки

Ч
Чайковский
Чапаевск
Чебоксары
Челябинск
Черемхово
Череповец
Черкесск
Черногорск
Чехов
Чистополь
Чита

Ш
Шадринск
Шахты
Шуя

Щ
Щёлково

Э
Электросталь
Элиста
Энгельс

Ю
Южно-Сахалинск
Юрга

Я
Якутск
Ялта
Ярославль

Виды резьбы и параметры

Резьбу классифицируют на разные типы по нескольким параметрам, это:

• Единицы, в которых исчисляется диаметр. Чаще всего это метрическая и дюймовая система;
• Форма профиля – круглая, трапециевидная, треугольная;
• Количество заходов нитей – 1,2 или 3;
• Направление, в котором витки поднимаются – левое или правое;
• Форма – коническая или цилиндрическая;
• Внутренняя или наружная;
• Назначение – ходовая, крепежная или крепежно-уплотнительная.

Перечисленные выше параметры определяют вид резьбы(и соответственно размеры сверл под метчики), она может быть:

• Цилиндрической (MJ);
• Метрической (M) и конической (МК);
• Трубной (маркировка G или R);
• С круглым профилем (Е);
• Круглой для использования в сантехнических устройствах (Кр);
• Трапецеидальной (Tr);
• Упорной (S ) и упорной усиленной (S45);
• Дюймовой (BSW, UTS или NPT);
• Используемой при креплении труб в нефтяных скважинах.
