Как сделать деревянное перекрытие между этажами своими руками

Деревянные

У будущих домовладельцев популярным является устройство перекрытий на балочной основе из дерева. Оно позволяет оборудовать достаточно хорошее утепление дома. Имеет как преимущества, так и недостатки.

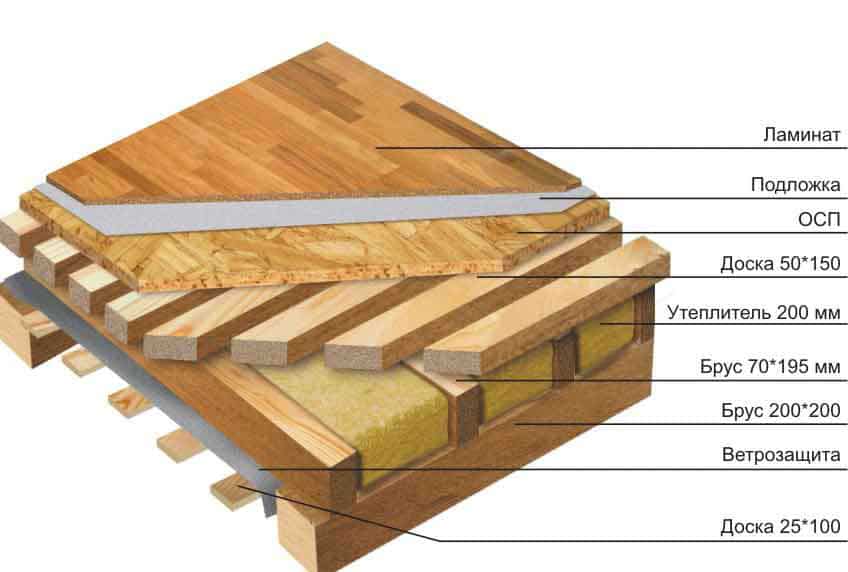

Схема устройства деревянных перекрытий для дома

Положительные факторы:

• приятный внешний вид;
• сравнительно небольшой вес;
• быстрый монтаж и последующий ремонт;
• экологическая чистота.

Минусы:

• оно огнеопасно, требуется специальная пропитка;
• от перепадов температуры, влажности может деформироваться;
• дерево подвержено гниению, воздействию насекомых, грибков.

Однако эти недостатки можно свести к минимуму, отодвинуть ремонт, применяя специальные противопожарные растворы и антисептические средства. Для выполнения требований пожарной безопасности деревянные детали, используя асбест, изолируют от дымохода. Между ним и ближайшей балкой обычно ставят короб, заполненный негорючим материалом, например, минеральной ватой.

Строящемуся дому из оцилиндрованного бревна или сруба в большей мере подходят балочные рейки из дерева лиственных или хвойных пород.

Вариант устройства перекрытий в доме из бревна

Для возведения жилых помещений это экологически чистый и сравнительно недорогой стройматериал. К тому же хорошая звукоизоляция будет обеспечена. Древесина легко поддаётся обработке и сравнительно недорогая.

Для подвала коттеджа или гаража под домом необходимо устройство более прочного перекрытия. Если балки из дерева, то расстояние между ними необходимо сделать несколько меньше. В этом случае лучше, если они будут металлическими, и по ним настилать деревянный пол всего первого этажа. Они в меньшей мере подвержены неблагоприятному воздействию подвальной среды, поэтому ремонт понадобится нескоро. При обустройстве гаражного помещения не следует забывать о таких факторах, как шумоизоляция и достаточно эффективное утепление верхнего помещения.

Цельные и клеёные

Если пролёты не более 5 м, то используются цельные деревянные балки, которые вполне способны обеспечить прочность потолка и обустроить надёжный пол. Но они могут быть клеёными, для которых нет ограничений по длине. Они превосходят неклеёные по следующим параметрам:

• высокой прочностью;
• длительным сроком эксплуатации;
• отсутствием деформации;
• возможностью осуществить монтаж перекрытия в длинных пролётах.

В межэтажных перекрытиях дома балки из бруса часто оставляют со стороны потолка открытыми. Их гладкая поверхность с привлекательным рисунком натурального дерева украшает дизайнерское оформление. Его по этажам также не закрывают, так как он придаёт особую привлекательность помещению. В соответствующем стиле необходимо оформить пол.

Двутавровые

В каркасных домах широко используются двутавровые балочные конструкции. Зачастую их выбирает тот пользователь, которого волнует утепление своего дома и межэтажная звукоизоляция. Двутавры несложно сделать из обычного клеёного бруса. По форме они напоминают две буквы «Т», соединённые по основанию

Заменяют массу несущих балочных реек, сокращают затраты времени на устройство перекрытий и что немаловажно, с их использованием возможен монтаж в пролётах до 15 м

Двутавры от воздействия влаги не деформируются, частый ремонт им не понадобится. С их использованием в доме своими руками может быть оборудована замечательная межэтажная звукоизоляция и достаточно эффективное утепление. Чтобы исключить вероятность скрипа напольного покрытия, к ним прибивают так называемый черновой пол.

Пример двутавровых перекрытий в деревянном доме

Конструкция их очень удобна для прокладки коммуникаций по этажам: электропроводки, водопроводных и газовых труб, вентиляции.

Доски вместо балок

В строительной практике применяется устройство перекрытий, в которых вместо несущих брусьев используются поставленные на ребро толстые доски. Предпочтительно, чтобы они были сечением не менее 60х200 мм. Концы их врезают на полную толщину деревянной стены. Укрепляются одна от другой на расстоянии в два раза меньшим, чем дистанция между балками из клеёного бруса или оцилиндрованного бревна. Монтаж такой конструкции возможен при нешироких пролётах. Тогда пол будет очень устойчив, а обустройство потолка потребует обычных материалов, чтобы обеспечить утепление и создать хорошую звукоизоляцию.

Пример монтажа досок перекрытия

Расчет количества материала и его стоимости

Расчет звукоизоляции междуэтажного перекрытия производится на основе следующих параметров:

1. Толщины шумоизоляции, количества слоев основного материала.
2. Технологии монтажа. Если используется рулонный шумоизолятор под черновой пол, то размер будет равен площади междуэтажного перекрытия. Когда применяется войлок на лаги или балки, то добавляется метраж с учетом изгибов.

Монтаж перекрытия на стадии строительства требует одного рулона рубероида. При покупке пластов минеральной, базальтовой ваты предварительно высчитывается площадь под изоляцию без учета балочных выходов. Фольгированный материал, который стелется под черновой пол, берут с запасом, учитывая, что настил необходимо проводить с запахом листа.

Грамотно установленная шумоизоляция между этажами обеспечит тишину в доме и усилит теплосбережение.  Рынок предлагает ассортимент строительных материалов для изоляции перекрытий на стадии строительства и для отделки старых междуэтажных перекрытий, без демонтажа последних.

Шаг 5. Звукоизоляция, подшивка потолка своими руками, работа с дымовыми трубами

После того, как накат установлен и выполнено утепление (материал размещен на балках), начинается следующий этап – устройство подшивки потолка. Сделать подшивку можно, например, из гипсокартонных плит стандартной толщины (9,5 мм). Устанавливаются такие плиты своими руками легко и оперативно, а поверхность будет ровной. Если вы хотите обустроить мансардную крышу в вашем доме своими руками, к балкам будет прибиваться пол из досок

В таком случае вместе с теплоизоляцией важно сделать и качественную, достаточную звукоизоляцию. Для этого специальные материалы, создающие звукоизоляционную прокладку, укладываются под доски пола

Дополнительную защиту от посторонних звуков и шумов также обеспечит хороший слой утеплителя.

В тех местах, где проходят дымовые трубы, в деревянном перекрытии нужно будет оставить соответствующие отверстия: они обрамляются дополнительными балками, покороче. Эти балки будут опираться друг на друга при помощи специальных хомутов. Планируя устройство такой конструкции, имейте ввиду: расстояние от незащищенной наружной поверхности дымохода до балки должно составлять, как минимум, 40 сантиметров. Можно провести специальные мероприятия — устроить «песочницу», теплоизоляцию или асбестовую прокладку в месте пересечения с перекрытием — тогда это расстояние можно сократить до 10-20 см.

Как можно убедиться, вполне возможно осуществить устройство своими руками деревянных перекрытий в загородном доме, их утепление, звукоизоляцию и другие сопутствующие работы. Главное – следовать всем указанным правилам и применять в работе исключительно качественные материалы.

Особенности строительства перекрытий в кирпичном доме ↑

Если свод монтируют к каменным стенам, необходимо концы балок обернуть рубероидом или обработать смолой, обеспечив гидроизоляцию. Проем в стене, который используется в качестве опоры для балок, поддерживающих деревянные перекрытия между этажами в кирпичном доме, создают такого размера, чтобы присутствовал зазор для вентиляции. Это позволит избежать образование конденсата и дольше сохранить древесину от разрушения.

Порядок работ при монтаже своими руками:

1. В процессе строительства дома, не забывая, как нужно устанавливать балки перекрытия, в стенах на необходимой высоте устраивают ниши, имеющие глубину от 15 см до 20 см. Особенно удобно создавать ниши при постройке стен из двойного силикатного кирпича.
2. Перед монтажом выполняют обрезку концов брусов под углом в 60°-70° для улучшения ее вентиляции после установки, производят дополнительную обработку специальными составами.

   Выполнение среза конца балки

1. Концы слег обрабатывают гидроизоляцией, не трогая торцы для обеспечения выхода влаги из дерева. При необходимости проводят обработку балок антисептиком и средством, повышающим огнестойкость.
2. Выполняют укладку брусьев или досок в ниши с таким расчетом, чтобы между их торцами и стеной сохранялся зазор около 5 см для вентиляции.
3. Каждую третью или четвертую балку фиксируют анкерным болтом к стене.

   Анкерный болт

1. Имеющийся зазор между стеной и брусом заполняют уплотнителем.
2. Далее перпендикулярно к слегам нашивают бруски 50х50 или 40х40, получая обрешетку для крепления деревянных щитов либо облегченных бетонных панелей.
3. Снизу к балкам можно прибить доски, панели или листовой гипсокартон.
4. В устройстве деревянного перекрытия между этажами на деревянные щиты помещают необходимый изоляционный слой. В случае с чердаком могут взять такой сыпучий утеплитель, как керамзит. Можно использовать вариант, когда насыпают глиняно-песчаный слой, поверх которого распределяют слой песка либо шлака.
5. Поверх утеплителя крепят лаги с шагом 50-70 см.
6. К лагам прибивают струганные доски.
7. В качестве альтернативы лагам и струганным доскам можно сделать бетонную стяжку с армированной сеткой.
8. Выполняют окончательную отделку напольного покрытия и потолка.

Схема перекрытия

Правила монтажа в деревянном доме ↑

От того, из какого материала построено здание, зависит, как сделать перекрытие между этажами в доме. В возведении строения, имеющего деревянные стены, существуют также определенные нюансы.

Установка брусов из древесины своими руками выполняется по своеобразным маякам – первоначально монтируются крайние слеги, ориентируясь на которые затем крепят промежуточные. При закреплении крайних балок учитывают, что они должны располагаться не ближе 5 см к ближайшей стене. Используя этот промежуток, размещают слой утеплителя.

Ниши для опоры можно не готовить заранее – в построенных стенах, используя электрическую или бензопилу, вырезают необходимые углубления.

Ниши для перекрытий в деревянных стенах

Поэтапный монтаж пола в деревянном доме:

1. Перед монтажом выполняют обрезку концов слег под углом в 60°-70° для улучшения ее вентиляции после установки, производят дополнительную обработку специальными составами.
2. Обработав концы брусков битумом и обернув рубероидом, укладывают их в ниши. Начиная укладку с крайних балок, продолжают укладывать промежуточные с проверкой горизонтальности расположения уровнем.
3. В процессе укладки каждый третий или четвертый брус крепится к стене с использованием анкерных болтов либо другого крепежа, например, скоб.
4. Затем перпендикулярно к слегам закрепляют бруски 50х50 или 40х40, готовя обрешетку для монтажа деревянных щитов.
5. Сверху нашивают черновые полы, для которых используют не струганные доски либо деревянные щиты.
6. Выполняя монтаж перекрытий, снизу прибивают листовой материал или легкие доски.
7. На черновом полу закрепляют изоляционный слой, в каждом случае выполняющий определенную задачу. Если оборудуется перекрытие дома 1 этажа, необходимо укладывать теплоизоляционный слой для защиты от холода из подвального помещения. А когда настилается пол на 2-ом этаже, достаточно обеспечить хорошую звукоизоляцию.
8. Сверху утеплителя нашивают лаги, к которым затем крепят струганные доски чистового пола. Вместо досок можно использовать плиту ОСП.
9. Завершающим верхним слоем может стать линолеум, керамическая плитка, ламинат или паркет.

Пример монтажа перекрытия в стене из газобетона

Расчет деревянного перекрытия

Расстояние между деревянными балками перекрытия определяется:

Во-первых, предполагаемыми нагрузками.

Нагрузка, в свою очередь может быть постоянной – вес
перекрытия, вес перегородок между комнатами или вес стропильной системы.

А также переменной – она принимается равной 150 кг/м.кв.
(Согласно СНиП 2.01.07-85 «Нагрузки и воздействия»). К переменным нагрузкам
относят вес мебели, оборудования, находящихся в доме людей.

Совет. Поскольку учесть все возможные нагрузки
затруднительно, следует проектировать перекрытие с запасом прочности.
Профессионалы рекомендуют добавлять 30-40 %.

Во-вторых, жесткостью или нормативной величиной прогиба.

Для каждого вида материала ГОСТом устанавливаются свои
пределы жесткости. Но формула для расчета одинакова – отношение абсолютной
величины прогиба к длине балки. Значение жесткости для чердачных перекрытий не
должно превышать 1/200, для междуэтажных 1/250.

На величину прогиба оказывает влияние и порода древесины, из
которой изготовлена балка.

Расчет перекрытия по деревянным балкам

Предположим, что расстояние между деревянными балками
составляет 1 м.п. Общая длина балки 4 м.п. А предполагаемая нагрузка составит
400 кг/м.кв.

Значит, наибольшая величина прогиба будет наблюдаться при
нагрузке

Мmax = (q х l в кв.) / 8 = 400х4 в кв./8 = 800 кг•м.кв.

Рассчитаем момент сопротивления древесины на прогиб по
формуле:

Wтреб = Мmax / R. Для сосны этот показатель составит 800 /
142,71 = 0,56057 куб. м

R – сопротивление древесины, приведенное в СНиП II-25-80 (СП
64.13330.2011) «Деревянные конструкции» введенные в эксплуатацию в 2011 г.

В таблице приведено сопротивление лиственницы.

Расчет перекрытия по деревянным балкам – таблица сопротивления древесины

Если используется не сосна, тогда значение следует
скорректировать на переходящий коэффициент (приведен в СНиП II-25-80 (СП
64.13330.2011)).

Расчет перекрытия по деревянным балкам – переходящий коэффициент

Если учесть предполагаемый срок службы строения, то
полученное значение нужно скорректировать и на него.

Расчет перекрытия по деревянным балкам – срок службы дома

Пример расчета балки показал, что сопротивление балки на
прогиб может уменьшиться вдвое. Следовательно, нужно изменить ее сечение.

Расчёт деревянных балок перекрытия можно выполнить с
применением выше приведенной формулы. Но можно использовать специально
разработанный калькулятор расчета деревянных балок перекрытия. Он позволит
учесть все моменты, не утруждая себя поиском данных и расчетом.

В-третьих, параметрами балки.

Длина деревянных балок перекрытия цельных может составлять
не более 5 метров для междуэтажных перекрытий. Для чердачных перекрытий длина
пролета может составлять 6 м.п.

Таблица деревянных балок перекрытия содержит данные для
расчета подходящей высоты балок.

Таблица деревянных балок перекрытия для расчета высоты балок

Толщина деревянных балок перекрытия рассчитывается исходя из
предпосылки, что толщина балки должно быть не меньше 1/25 ее длины.

Например, балка длиной 5 м.п. должна иметь ширину 20 см.
Если выдержать такой размер сложно, можно достичь нужной ширины путем набора
более узких балок.

Следует знать:
Если балки сложить рядом они выдержат нагрузку в два раза
больше, а если сложить друг на друга – выдержат нагрузку в четыре раза больше.

Используя график, представленный на рисунке можно определить
возможные параметры балки и нагрузку, которую она в силах вынести. Учтите, что
данные графика пригодны для расчета однопролетной балки. Т.е. для того случая,
когда балка лежит на двух опорах. Измеряя один из параметров можно получить
желаемый результат. Обычно в качестве изменяемого параметра выступает шаг балок
деревянного перекрытия.

Таблица для подбора сечения деревянных балок перекрытия

Итогом наших расчетов станет составление чертежа, который
будет служить наглядным пособием при работе.

Чтобы качественно и надежно осуществить своими руками
перекрытие по деревянным балкам, чертеж должен содержать все расчетные данные.

Устройство балок

Чтобы пол оказался качественным и прослужил долго, следует определиться с количеством балок.

Для этого можно воспользоваться специальными программами, но застройщики идут по другому пути, опираясь на стандартные подходы:

• Выбирается брус с сечением 150х150 мм или 200х200 мм.
• Балки располагаются на расстоянии 0,6 м друг от друга.

Как правило, выбирается сосна, как самая недорогая и доступная строительная древесина. В зависимости от того, кирпичное здание или деревянное, выполняется крепление балок перекрытия. В кирпичном доме они заделываются в кирпичную кладку. В деревянной конструкции они укладываются на деревянное основание, и крепятся металлическими скобами.

Этот процесс требует особого подхода, который может опираться на определенные правила:

• Все деревянные конструкции, в том числе и балки, следует обрабатывать антисептиками и огнеупорными материалами.
• Не следует покрывать смолой любые деревянные конструкции, так как это может привести к появлению конденсата.
• Первый брус должен быть установлен на расстоянии 5 см от стены и не более.

Как уже было сказано выше, монтаж балок перекрытия производится в зависимости от конструкционных особенностей строения.

Устроены полы на втором этаже частного дома следующим образом. Для начала нужно прикрепить бруски со всех сторон балок. Бруски крепятся таким образом, чтобы при укладке досок они находились на одном уровне с балками. Крепление должно быть надежным, так как по полу придется ходить.

Перекрытие полностью зашивается с нижней части, которая впоследствии будет служить потолком первого этажа. Доски подгоняются очень плотно, чтобы не было щелей. После этого, верхняя сторона зашивки покрывается слоем гидроизоляции или обычным глино-песчаным раствором.

Достоинство его в том, что эта смесь не горит, поэтому идеально подходит для таких целей. Раствор наносится тонким слоем, после чего нужно дать время для его высыхания. Как вариант, можно уложить рубероид. Подобные технологические операции увеличивают срок службы утеплителя.

Пол второго этажа в деревянном доме должен быть теплым, а для этого следует уложить между балками теплоизоляцию.

В качестве утеплителя можно использовать:

• обычный шлак, который засыпается в промежутки между балками;
• минеральную вату;
• пенопласт;
• керамзит или опилки.

В большинстве случаев применяется минеральная вата из-за не высокой стоимости, легкости и простоты укладки. Этот материал укладывается между балками, причем очень плотно, чтобы не было щелей, тем более что работа с минватой позволяет ее уплотнять. Это позволит получить качественное теплоизоляционное покрытие, без всевозможных мостиков холода.

В заключение поверхность можно накрыть пароизоляцией, хотя и не обязательно, если имеются затруднения в плане финансов.

Как вариант, можно применить пенопласт, но при этом следует помнить, что он имеет положительную горючесть, несмотря на его уникальные теплоизоляционные характеристики.

Если говорить о таких материалах, как опилки, керамзит или шлак, то это сыпучие материалы и их не так просто занести на второй этаж в достаточном количестве.

После того, как утеплитель уложен, можно приступать к производству окончательного настила пола на втором этаже. Это делается по той же технологии, что и предыдущая зашивка пространства между балками. Но тогда доски крепились снизу, а теперь это нужно сделать сверху. Главное, чтобы черновой пол оказался заподлицо с балками.

Существует еще один вариант финишного покрытия пола по балкам. Для этого, поверх балок и в направлении перпендикулярном направлению расположения балок, крепятся лаги. В таком случае получается вентилируемое пространство, которое положительно влияет на долговечность конструкции.

Кроме этого, такой подход позволяет смонтировать плавающий пол, который в несколько раз может снизить уровень шумов.

Поверх лаг крепится обычная доска или листы ДСП. При этом следует предусмотреть промежутки между полом и стенами. В любом случае, монтаж пола можно закончить финишной отделкой, в качестве которой подойдет линолеум, паркет или ламинат.

Вывод напрашивается сам собой: вариант теплого пола на втором этаже своего дома является наилучшим выбором. Как правило – это дополнительный комфорт и уют.

Перекрытие второго этажа в доме из газобетона. Устройство перекрытий

Инструкция по монтажу перекрытий из газобетонных блоков и панелей отличается от инструкции по укладке железобетонных изделий. Это связано с меньшей прочностью, которой обладает газобетон – плиты перекрытия из этого материала уступают традиционным аналогам.

Выбор способа монтажа зависит от расчетной нагрузки на перекрытия, расстояния между пролетами и материала стен здания.

Перекрытия из армированных плит

Газобетонные плиты перекрытия выпускаются толщиной 300 мм. Ширина таких изделий не превышает 180 см, а длина — 600 см. Поэтому максимальная длина пролета, которую ими можно перекрыть, должна быть до 5,5-5,7 метров.

При меньшей длине пролета панели обрезаются с помощью обычной ножовки

Обратите внимание. Глубина опирания панелей на несущие стены должна составлять не менее 12,5 см

Отсюда и требования к максимальной длине пролета.

Наиболее востребованы панели с системой паз-гребень, обеспечивающей плотность и прочность боковых швов.

Газобетонная плита перекрытия с пазогребневой системой соединения

Монтаж осуществляется в такой последовательности:

• На опорные стены укладывается раствор;
• Плиты поднимаются краном, и силами двух стропальщиков выравниваются по месту;
• Гребень каждой следующей плиты вставляется в паз предыдущей;

Стыковка соседних плит

• По периметру здания на раствор устанавливаются опалубочные блоки толщиной 100 мм и арматурный пояс из двух уровней стального прута;
• Образовавшийся кольцевой анкер и швы между панелями бетонируют.

Замоноличивание швов и периметра позволяет равномерно распределить нагрузку на перекрытие

Это важно! Так как для производства перегородочных блоков используют менее прочный газобетон, перекрытия не должны на них опираться, чтобы не создавать лишнюю нагрузку. Поэтому газобетонные перегородки должны быть ниже несущих стен на 10-20 мм, а между ними и потолком устраиваются демпферные швы из минеральной ваты или монтажной пены

На фото виден зазор между потолком и перегородкой

Этот вид перекрытий не пользуется большой популярностью, и применяется преимущественно для устройства потолка под нежилым чердачным помещением, не используемым для бытовых нужд. Связано это с недостаточной несущей способностью газобетонных панелей.

Предельная величина нагрузки на них составляет 600 кг/м2, но если учесть вес перегородок, мебели, бытовой техники, людей и напольного покрытия, этого часто оказывается недостаточно для безопасной эксплуатации помещений.

Сборно-монолитные перекрытия

Более прочная и надежная альтернатива описанной выше конструкции – сборно-монолитное перекрытие из газобетона с использованием армирующего каркаса. Этот каркас может быть  самодельным или заводского производства.

Последний представляет собой особую конструкцию, состоящую из следующих элементов:

• Легкая железобетонная балка длиной до 7,2 метра;
• Пространственный арматурный каркас.

Стальной арматурный каркас

Два нижних стальных стержня диаметром 12 мм заглублены в тело балки, а верхний диаметром 8 мм установлен на высоте 20 см от её нижней плоскости. Продольные стержни связаны между собой треугольниками поперечных соединений диаметром не менее 6 мм.

При использовании заводского каркаса для устройства перекрытий применяют Т-образные плиты перекрытия – газобетон в виде блоков размером 600х250х200 мм.

Процесс устройства сборно-монолитного перекрытия выглядит так:
